基本程序设计范列：先进先出回路

fifo先进先出原理先进先出（First-In-First-Out, FIFO）是一种常见的数据存储和处理方式，它遵循一个简单的原则：最先进入的数据最先被处理或取出。

FIFO原理在计算机科学和电子工程中被广泛应用，一些典型的应用包括缓冲区、队列、调度算法和存储器管理。

接下来，我将详细介绍FIFO原理及其应用。

FIFO原理从字面上可以理解为“先进先出”，类似于队列理论中的排队模型。

假设有一条串行数据流，数据按照顺序进入一个容器或缓冲区，并按照相同的顺序离开。

数据可以是任何形式的，例如数字、字节、字符或者数据包。

FIFO原理的关键在于数据存储和处理的顺序。

当新的数据到达时，它被添加到容器的末尾，而最早到达的数据则从容器的开头被移除。

这就确保了每个数据项都遵循了“先进先出”的原则。

换句话说，数据在容器中被处理的顺序与它们进入容器的顺序相同。

FIFO原理可以通过一个简单的例子来理解。

考虑一个咖啡馆的咖啡杯架，顾客来到咖啡馆后，他们在杯架上取一只空杯子，并在架子的尽头放上一只新的满杯子。

当员工准备好制作咖啡时，他们会从杯架的一侧取出第一只空杯子，制作咖啡并交给顾客。

这样就确保了每个顾客依次得到自己的咖啡，遵循了先进先出的原则。

FIFO原理在计算机科学和电子工程中有广泛的应用。

其中一个典型的应用是队列。

队列是一种线性数据结构，它允许在一端（尾端）插入数据，而在另一端（头端）删除数据。

数据项通过队列“排队”进入和离开。

队列的操作包括入队（enqueue）和出队（dequeue）。

入队操作在队列的尾部插入数据项，而出队操作则移除队列的头部数据项。

队列的操作遵循FIFO原则，因此最早进入队列的数据项将最先出队。

队列的应用非常广泛，其中一个重要的应用是操作系统中的进程调度。

在多道程序设计环境中，操作系统需要决定执行哪个进程。

调度算法选择队列中的第一个进程，并分配处理器时间给它。

然后，该进程完成后，它会被移出队列，而下一个进程则成为新的队列头部。

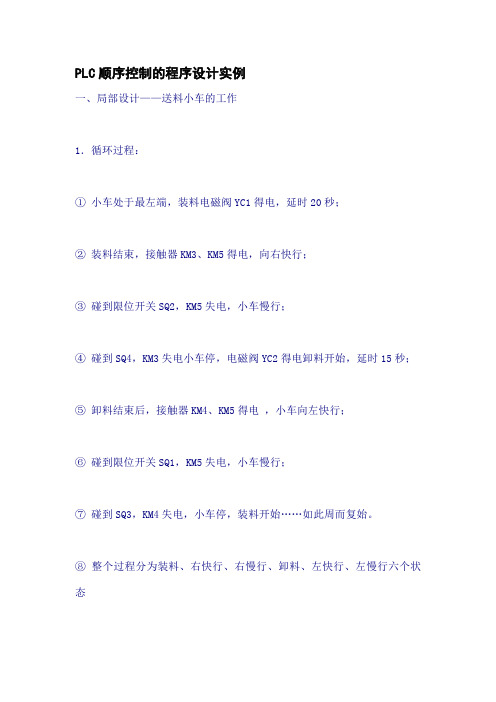

PLC顺序控制的程序设计实例
一、局部设计——送料小车的工作
1．循环过程：
①小车处于最左端，装料电磁阀YC1得电，延时20秒；
②装料结束，接触器KM3、KM5得电，向右快行；
③碰到限位开关SQ2，KM5失电，小车慢行；
④碰到SQ4，KM3失电小车停，电磁阀YC2得电卸料开始，延时15秒；
⑤卸料结束后，接触器KM4、KM5得电，小车向左快行；
⑥碰到限位开关SQ1，KM5失电，小车慢行；
⑦碰到SQ3，KM4失电，小车停，装料开始……如此周而复始。

⑧整个过程分为装料、右快行、右慢行、卸料、左快行、左慢行六个状态
2．确定相邻状态的转换条件
3．对输入、输出设备按plc的输入/输出点进行分配
4．画出状态表或顺序功能图
5．编写梯形图（使用基本指令编写的梯形图)
5．编写梯形图（使用步进指令编写的梯形图)
5．编写梯形图（使用移位指令编写的梯形图)
▲比较：
①用基本指令编写的梯形图较长，但灵活性好，可用来编制较复杂的梯形图。

②用移位指令编写的梯形图，关键是要处理好移位脉冲的产生。

③用步进指令编写的梯形图最为直观，和顺序功能图有很好对应关系，可直接从顺序功能图得到梯形图。

④也可以用置位、复位指令编写。

二、综合设计
工作方式：全自动、半自动、单步、手动等。

国家开放大学《程序设计基础（本）》形考任务1-4参考答案形考任务1一、填空题1．计算机的五大主要应用领域是（科学计算）、（数据处理）、（过程控制）、（计算机辅助系统）和（人工智能）。

2．总线是连接（CPU）、（存储器）和（外部设备）的公共信息通道。

通常由三部分组成：（数据总线）、（地址总线）、（控制总线）。

3．计算机是一类智能机器，这是因为它除了完成算术运算外，还能完成某些（逻辑运算）。

4．世界上第一台计算机取名为（ENIAC）。

5．目前制造计算机所采用的电子器件是（大规模集成电路）。

6．CPU是CentralProcessingUnit的英文缩写，它主要由（运算器）、（控制器）和寄存器3个部分组成。

7．完整的计算机系统是由（硬件系统）和（软件系统）两大部分组成的。

8．计算机的硬件系统一般可分为（存储器）、（中央处理器）、（输入设备）和（输出设备）等几个部分。

9．计算机的存储器分为（内存）和（外存）两级。

10．随机存储器和只读存储器的英文缩写分别为（RAM）和（ROM）。

11．（系统软件）是为有效利用计算机的资源、充分发挥计算机的工作潜力、保证正常运行、尽可能方便用户使用计算机而编制的软件。

12．（程序）是为实现一定功能，用计算机程序设计语言所编制的语句的有序集合。

（文档）是描述程序设计的过程及程序的使用方法的有关资料。

13．（图灵机）是计算机的概念模型，奠定了现代计算机的理论基础；（冯•诺依曼机）是计算机的结构模型，奠定了现代计算机的设计基础。

14．高级语言源程序的翻译成机器语言程序一般有两种做法：（编译）方式和（解释）方式。

15．按照使用方式，程序设计语言分为（交互式）语言和（非交互式）语言；按照应用范围则分为（通用）语言和（专用）语言。

16．编译程序的核心部分，叫（语法分析器），其任务就是检查源程序在语法上是否（正确）。

二、单项选择题1.当代计算机的最主要的体系结构称为是______。

A.冯·诺依曼机B.非冯·诺依曼机C.图灵机D.PASCAL机2.计算机软件是指______。

先进先出流程什么是先进先出流程先进先出（First-In-First-Out，FIFO）是一种常见的流程管理方法。

它基于先到先处理的原则，即先进入系统或队列的项目将先被处理，而后进入系统或队列的项目将会被推迟处理。

在各种业务场景中，FIFO流程被广泛应用。

例如，在生产线上，原材料以及产品的处理通常使用FIFO流程。

此外，在供应链管理、库存管理、缓冲区管理等领域，FIFO流程也被频繁使用。

先进先出流程的优点使用先进先出流程管理方法有以下几个优点：1. 公平性FIFO流程遵循先到先处理的原则，不偏袒任何一方。

这确保了公平性，避免了对于个别项目的偏好或歧视。

通过使用FIFO流程，每个项目都有相同的机会被处理，从而保证了公平性。

2. 可追溯性由于FIFO流程按照项目进入系统的顺序进行处理，因此可以轻松地追踪每个项目的处理情况。

这对于排除故障、分析问题以及跟踪项目进度非常重要。

通过对每个项目进行记录和跟踪，可以保持对整个流程的可视化和透明性。

3. 简单易行FIFO流程相对于其他复杂的流程管理方法来说是比较简单易行的。

其基本原则是项目按照进入系统的顺序进行处理，无需复杂的优先级划分或决策过程。

这使得FIFO流程容易理解和实施，减少了混乱和错误的可能性。

4. 高效性由于FIFO流程采用了简单的处理顺序，可以避免各种优先级和复杂的决策过程带来的延迟和混乱。

这使得FIFO流程更加高效，减少了不必要的等待时间和资源浪费。

先进先出流程的应用场景先进先出流程可以应用于各种业务场景。

以下是一些常见的应用场景：1. 生产线在生产线上，FIFO流程通常用于原材料和产品的进出库管理。

原材料按照进入仓库的先后顺序进行处理，以确保材料的合理使用和减少过期损失。

同样，成品按照生产顺序进行出库，保证及时交付客户。

2. 配送服务在配送服务中，采用FIFO流程可以确保订单按照顺序进行处理和交付。

这对于保持客户满意度和维护供应链稳定性非常重要。

1.1 串联接点回路【动作要求】自动检测传送带上的物体是否超过高度，若物体超过高度，传送带会自动停止。

【组件说明】PLC 软元件控制说明X0 物体低位检测光电输入信号：当被遮住时，X0状态为ONX1 物体高位检测光电输入信号：当被遮住时，X1状态为ONY0 输送带马达【控制程序】【程序说明】1.未超高物体通过检测器时，低位检测光电导通而高位检测光电未导通，即X0=ON，X1=OFF，此时X0常开触点导通，X1的常开触点不导通，Y0=OFF，输送带马达继续运转使得物品。

2.当超高时 X0=ON，X1=ON，那么Y0=ON，则马达停止运转。

3.光电传感器X0=ON，表示检测到有物体经过；光电传感器X1=ON，表示物体已经超高。

1.2 并联接点回路【动作要求】不管是在楼梯的底层还是在楼梯的顶层，人员都可控制楼梯走道电灯的点亮和熄灭。

【组件说明】PLC 软元件控制说明X0 楼梯底层的开关：当拨向右边时，X0状态为ON，当拨向左边时，X0状态为OFF。

X1 楼梯顶层的开关：当拨向右边时，X1状态为ON，当拨向左边时，X1状态为OFF。

Y0 楼梯走道的电灯【控制程序】【程序说明】1.当楼梯的底层和顶层两个开关状态一致(都为ON或都为OFF)时，电灯被点亮；状态不一致时，灯熄灭。

2.灯在熄灭状态时，不管是在楼底还是楼顶，只要拨动该处的开关到另一个状态，即可点亮。

3.灯在点亮状态时，不管是在楼顶还是楼底，只要拨动该处的开关到另一个状态，即可将灯熄灭。

1.3 上升沿产生一个扫描周期脉冲【控制要求】开关由OFF→ON动作时产生一个扫描周期的脉冲M10，作为条件去触发指示灯或其他装置。

【组件说明】PLC 软元件控制说明X0 开关，由OFF Æ ONM10 一个扫描周期的触发脉冲Y0 指示灯【控制程序】【程序说明】1.X0由OFF→ON动作时（上微分指令触发），DIFU指令被执行，M10送出一个扫描周期的脉冲。

先进先出作业指导书1. 概述先进先出（FIFO）是一种常用的作业调度算法，它按照作业到达的顺序进行调度，先到达的作业先执行。

本文档旨在为读者提供关于先进先出作业调度算法的指导，包括概述、算法实现和使用注意事项。

2. 算法实现先进先出作业调度算法的实现相对简单。

以下是一种基本的先进先出作业调度算法的伪代码示例：1. 创建一个空的作业队列2. 当有新的作业到达时，将作业加入队列的末尾3. 如果当前正在执行的作业已完成，从队列中取出下一个作业并执行4. 重复步骤3，直到所有的作业执行完成3. 使用注意事项在使用先进先出作业调度算法时，需要注意以下几点：3.1 作业到达顺序先进先出作业调度算法会按照作业到达的顺序进行调度。

因此，如果多个作业同时到达，先到达的作业将先执行。

这意味着后到达的作业可能需要等待更长的时间才能执行。

3.2 长作业的影响如果有一个长时间运行的作业存在，它可能会拖累其他短作业的执行时间。

因为先进先出作业调度算法没有考虑作业的执行时间，只按照作业到达的顺序进行调度。

3.3 对实时性要求的限制先进先出作业调度算法不适用于实时要求严格的系统。

因为作业执行的优先级完全取决于作业到达的顺序，无法根据作业的紧急程度进行调度。

4. 示例假设有以下四个作业：作业1：到达时间 0，执行时间 10 作业2：到达时间 2，执行时间 5 作业3：到达时间 4，执行时间 3 作业4：到达时间6，执行时间 8按照先进先出作业调度算法，作业将按照以下顺序执行：作业1 -> 作业2 -> 作业3 -> 作业45. 总结先进先出作业调度算法是一种简单且常用的作业调度算法。

它按照作业到达的顺序进行调度，先到达的作业先执行。

本文档提供了先进先出作业调度算法的概述、算法实现和使用注意事项，并通过示例说明了其执行流程。

对于一些不对作业执行时间要求严格，仅按到达顺序进行调度的场景，先进先出作业调度算法是一个不错的选择。

plc顺序控制设计法PLC（可编程逻辑控制器）是一种广泛应用于工业自动化中的控制器。

PLC的设计方法有很多种，其中最常见的是顺序控制设计法。

本文将详细介绍PLC顺序控制设计法，并对相关技术进行讲解和指导。

PLC顺序控制设计法是一种根据工艺流程设计程序，在控制逻辑上实现一系列顺序操作的控制方式。

这种方法的应用广泛，常见于各种自动生产线、工艺流程控制中。

PLC顺序控制设计法的步骤如下：1.分析工艺流程，确定具体操作步骤。

2.针对每个操作步骤，设计PLC程序，使之符合实际要求。

3.在程序中添加各种条件判断、保护机制和控制逻辑。

4.在程序执行前根据工艺要求对所有的输入和输出进行设置。

PLC顺序控制设计法的优点：1.工艺流程可靠、安全。

PLC程序根据预设逻辑来控制各个操作步骤的执行顺序，在确保生产效率的同时保证了安全性。

2.PLC顺序控制设计法的灵活性高。

通过修改PLC程序中的控制逻辑，可以适应不同的工艺流程需求，减少了设计和维护成本。

3.自动化程度高。

一旦PLC程序正确设置，就可以自动执行，省去大量人力资源投入，提高了生产效率。

PLC顺序控制设计法需要了解的相关技术有：1.涉及到的工业领域知识。

较深入了解工艺流程、设备和产品的相关技术性能、操作方式等，对PLC顺序控制设计法的应用有很大帮助。

2.编程语言掌握。

常见的PLC编程语言有ladder diagram（LAD）、instruction list（IL）、functional block diagram（FBD）、sequential function chart（SFC）等。

需要根据实际需要进行选择和学习。

3.控制器选型。

根据实际应用环境和生产需求，选择合适的PLC控制器，并了解其相关硬件性能，以确定PLC顺序控制设计方案。

总之，PLC顺序控制设计法是一种非常实用的工业自动化控制方法，广泛应用于各种自动生产线和工艺流程的控制中。

想要熟练掌握PLC顺序控制设计法，需要掌握一定的领域知识，熟练掌握多种编程语言技能以及掌握相关的硬件知识。

浮点数DB1.DBD0，延时1分钟传至DB2.DBD0进行后续处理。

但是，DB1.DBD0在延时过程中，会发生改变，下次需要传送改变后的值，请问这个程序该怎么做？生产工艺如下：一条输送辊道线，A点检测来料长度，B点根据来料长度选择分类处理。

A与B距离60M。

工件从A至B输送时间是固定的，相当于延时处理。

但是，来料是长短不一，而且间隔时间不一定。

需要A点的长度不断延时传至B点进行处理。

难点：当A点的单根长度还没到B 点时，长度数据DB1.DBD0已经变成了下一根的长度，而且，有时候，A与B两点之间，有三个工件，有时候，有四个工件，请问这个程序怎么处理，才能保证A点长度都能延时传过去？依次传送
我的回帖：可以采用S7-200的填表指令ATT和先入先出(FIFO)指令的思路。

填表指令ATT（Add To Table）将参数DATA指定的一个字的数值写入TBL指定的表格。

表内的第一个数是表的最大长度(TL)。

第二个数是表内实际的项数(EC)。

新数据被放入表内上一次填入的数的后面。

每向表内填入一个新的数据，EC自动加1。

先入先出（FIFO）指令从表中移走最先放进去的第一个数据（数据0），并将它送入DATA 指定的地址。

表中剩下的各项依次向上移动一个位置。

每次执行此指令，表中的项数EC减1。

S7-300/400的“TI-S7 Converting Blocks”库里的FC84（ATT）和FC85（FIFO）的功能与S7-200的指令相同。

但是表中的数据类型为WORD，建议您将数据转换为WORD类型后使用它们。
