U型钢⽀架----矿⼯的⽣命⽀架
U型钢⽀架是⼀种被动⽀护，具有良好的⼒学性能，抗拉强度、抗压强度较⾼，同时具有良好的韧性性能，初撑⼒较⾼，⽀护强度⼤，可多次使⽤，被⼴泛地应⽤于矿⼭巷道，特别是在深部复杂巷道以及松软煤层巷道中，u型钢⽀架是⼀种有效、合理的⽀护形式。
型钢⽀架最佳的受⼒状态是壁后充填密实后使其均匀受压，当作⽤于u型钢⽀架上的围岩压⼒值达到⼀定值时，⽀架就会产⽣压缩，使围岩作⽤于U型钢⽀架上的压⼒下降，从⽽避免围岩压⼒⼤于u型钢⽀架的承载⼒⽽使⽀架破坏。
根据现场具体情况，灵活地选择u型钢⽀架的型号、结构形式和棚距，正确指导巷道u型钢⽀架的施⼯，确保其有效、可靠地⼯作，对于加快巷道掘进速度，减少巷道后期返修量，保证安全⽣产，延长服务年限，获得较好的技术经济效益，充分发挥⽀架的⽀护性能有着重要的意义。
唐⼭市丰润区超峰矿⼭⽀护设备有限公司主要经营各种型号矿⼯钢、U型钢、轻轨等矿⽤钢材。
并⾃主⽣产加⼯各种U型钢⽀架、矿⼯钢⽀架、卡缆、锚杆、托盘、单体液压⽀柱等各种矿⽤材料。
公司还与⾸钢、宣钢、邯钢、武钢、鞍钢、等各⼤钢⼚建⽴了长期友好的合作关系。
产品长期服务于全国各⼤、中、⼩矿务局，并远销东南亚、西亚等地区。
U型钢直墙半圆拱⽀架抬棚在采准巷道交岔点的应⽤，并取得了显著的成效，选⽤U型钢可缩性⽀架，较好解决了掘进⽀护的难题。
U型钢⽀架较其他刚性⽀架具有可缩性和稳定可靠的承载能⼒，适应松软围岩的载荷和变形，断⾯利⽤率⾼，⽀架⽀回⽅便，维修量⼩，⽀架回收复⽤率⾼，减少坑⽊使⽤，环保效益⼗分明显。
详情请登录
祝您天天快乐，事事开⼼。

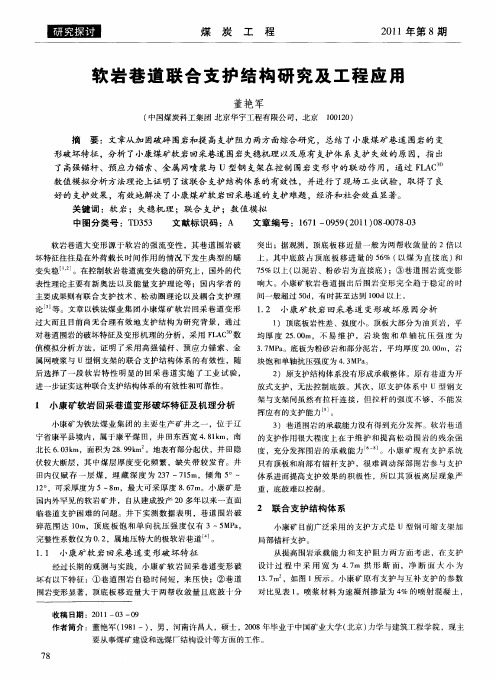

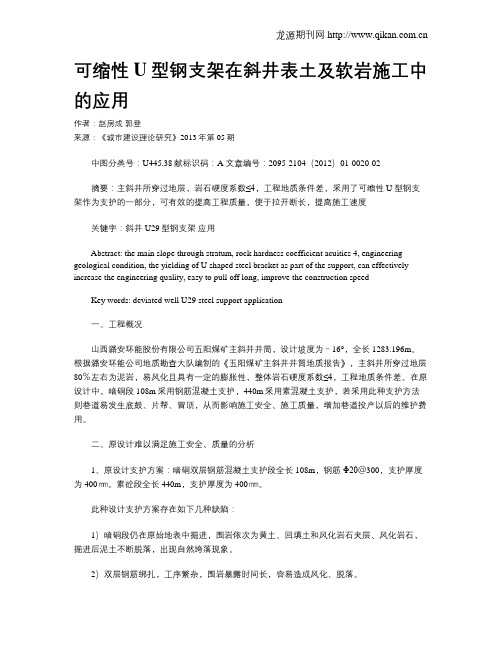

可缩性U型钢支架在斜井表土及软岩施工中的应用作者：赵房成郭登来源：《城市建设理论研究》2013年第05期中图分类号：U445.38献标识码：A 文章编号：2095-2104（2012）01-0020-02摘要：主斜井所穿过地层，岩石硬度系数≤4，工程地质条件差，采用了可缩性U型钢支架作为支护的一部分，可有效的提高工程质量，便于拉开断长，提高施工速度关键字：斜井U29型钢支架应用Abstract: the main slope through stratum, rock hardness coefficient acuities 4, engineering geological condition, the yielding of U shaped steel bracket as part of the support, can effectively increase the engineering quality, easy to pull off long, improve the construction speedKey words: deviated well U29 steel support application一、工程概况山西潞安环能股份有限公司五阳煤矿主斜井井筒，设计坡度为－16°，全长1283.196m。
根据潞安环能公司地质勘查大队编制的《五阳煤矿主斜井井筒地质报告》，主斜井所穿过地层80％左右为泥岩，易风化且具有一定的膨胀性，整体岩石硬度系数≤4，工程地质条件差。
在原设计中，暗硐段108m采用钢筋混凝土支护，440m采用素混凝土支护，若采用此种支护方法则巷道易发生底鼓、片帮、冒顶，从而影响施工安全、施工质量，增加巷道投产以后的维护费用。
二、原设计难以满足施工安全、质量的分析1、原设计支护方案：暗硐双层钢筋混凝土支护段全长108m，钢筋Φ20＠300，支护厚度为400㎜。

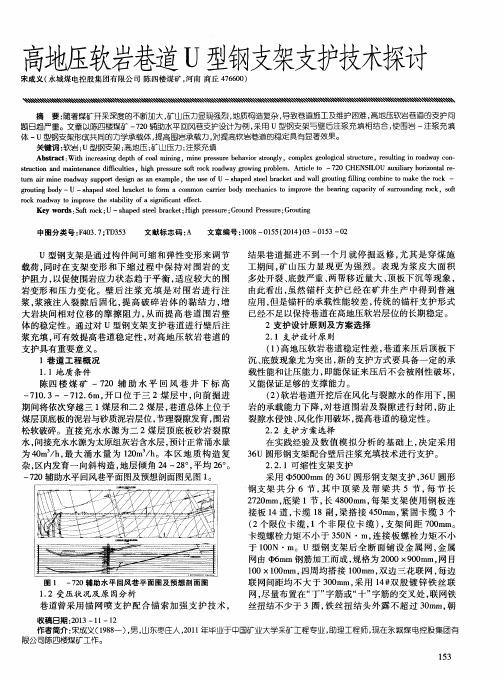

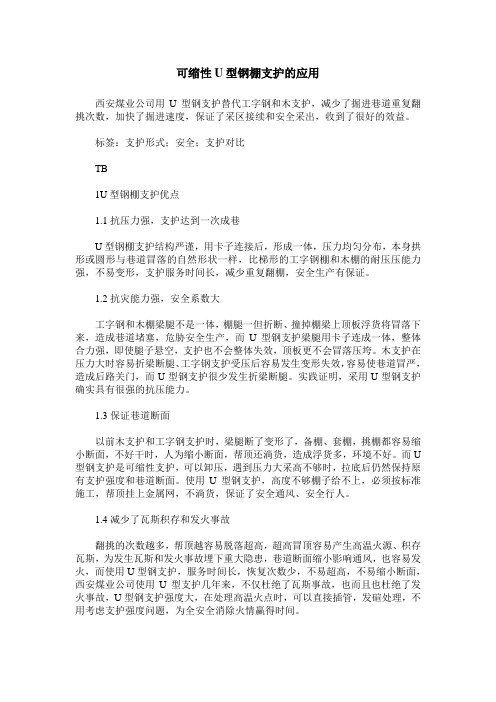

可缩性U型钢棚支护的应用西安煤业公司用U型钢支护替代工字钢和木支护，减少了掘进巷道重复翻挑次数，加快了掘进速度，保证了采区接续和安全采出，收到了很好的效益。
