城市快速路设计 ppt课件

21
4.3 平面设计
18
ppt课件
4.3 平面设计
快速路属于城市道路中类别最高的道路形式，机动车 快车道形成一个相对独立和封闭的快速交通系统，其平面 设计包括道路中线的线形设计和道路红线范围内的平面位 置设计。
快速路平面线形也是由直线、圆曲线、缓和曲线三种 几何线形构成，平面线形设计的原则、方法也完全一样； 但是，由于快速路的特点，其直线、圆曲线、缓和曲线三 种几何线形的控制标准与其它类别道路有所不同。
ppt课件
城市快速路设计
1
南京城市快速内环东线
2
ppt课件
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒பைடு நூலகம்也不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
17
ppt课件
4.2 横断面设计
四、路肩 平地式断面机动车道路面边缘设硬路肩与土路肩。硬路肩 宽度不大于2.5m，土路肩宽度不大于0.75m。硬路肩宜采 用主路的路面结构。
五、横断面布置 城市快速路的路段横断布置形式分为平地整体式、高架 (隧道)分离式二种或上述两种的组合形式。应根据地形、 地物条件因地制宜选用，横断面布置应满足交通组织与 行车安全的要求。
19
4.3 平面设计
ppt课件
1．直线长度
快速路平面线形中最大直线长度为20倍车速，同向曲线间 最小直线长度为6倍车速，反向曲线间最小直线长度为2倍 车速。
快速路直线长度
计算行车速度 最大直线长度 同向曲线间最小直线长度 反向曲线间最小直线长度
100 2000 600 200
80 1600 480 160
---
V/C比率
车速（km/h）
80
60
50
0.32 0.34 0.35
0.54 0.57 0.59
0.75 0.80 0.83
0.87 0.89 0.91
1.00 1.00 1.00
---
---
---
40-30 0.36 0.61 0.85 0.92 1.00 ---
11
ppt课件
4.2 横断面设计
ppt课件
南京城市快速内环
5
ppt课件
6
杭州彩虹快速路
北京西外大街
7
ppt课件
ppt课件
城市快速路----在城市内修建的由主路、辅路、 匝道等组成的供机动车辆快速通行的道路系统。 修建城市快速路是解决大城市机动车辆交通问 题的措施之一。
8
ppt课件
城市快速路设计

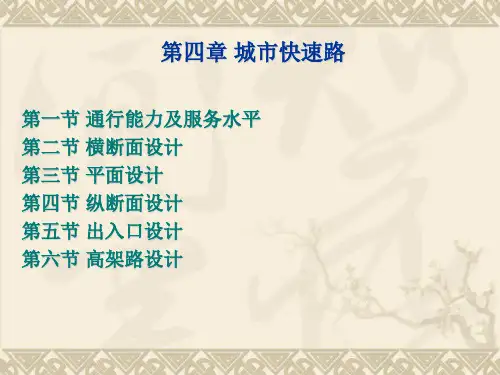

4.1 通行能力及服务水平 4.2 横断面设计 4.3 平面设计 4.4 纵断面设计 4.5 出入口设计 4.6 高架路设计
60 1200 360 120
20
ppt课件
4.3 平面设计
2.圆曲线半径
圆曲线最小半径
设计速度 不设超高最小半径 设超高极限最小半径 设超高推荐最小半径 不设缓和曲线最小半径
100 1400 350 500 30 000
80 1000 250 400 20 000
60 600 150 300 10 000
3. 变速车道：
4．紧急停车带：
5．辅路：
14
ppt课件
15
ppt课件
4.2 横断面设计
三、分车带 1．中间带：快速路上、下行快速机动车道之间必须设中 间带予以分隔。快速路的中间分隔带由中央分隔带及行车 方向两侧路缘带组成。为保证快速路机动车的速度及行车 安全，中间带宜大于3m．即中央分隔带大于2m，两侧路 缘带各为0.5m。中央分隔带两侧一般埋设混凝土站石，中 间为绿化带。快速路上中央分隔带—般每1km设断口一道。
12
ppt课件
车道数
城市快速路车行道车道数一般应按交通发展预测的交 通量与道路通行能力的关系来确定。高架路的宽度应 满足按交通发展需要而确定的车道数．
高架路的车道数以6车道为宜，至少应为4车道，并 考虑增加紧急停车带。
13
4.2 横断面设计
二、车行道
ppt课件
1．车行道宽度：车行道宽度应包括主路与辅路两部分。 主路车行道宽度包括根据交通发展预测交通量与通行能力 二者关系确定的车行道宽度、紧急停车带宽度以及路缘带 宽度之和。主路一条车道宽度一般应采用3.75m，当城市 中心区以小车为主时，可将小车道设为3.5m； 2．集散车道：
一、一般要求
城市快速路横断面分为整体平地式和高架(地道)分离式两类。
✓整体平地式横断面包括快速机动车道、变速车道、集散车 道、紧急停车带、中间带、两侧带、辅路(慢速机动车道、非 机动车道)和人行道或路肩等部分组成； ✓高架(地道)分离式包括高架式或地道式快速机动车道和地面 辅路系统组成，其中快速机动车道由行车道、中间带、两侧 防撞墙以及紧急停车带、变速车道、集散车道等组成；地面 辅路由机动车道、中间带(桥墩)、两侧带、非机动车道及人 行道或路肩等部分组成，二者依靠上、下匝道相互联系。
16
ppt课件
4.2 横断面设计
2．两侧带 两侧带是主路与辅路的分界线，它由分隔带与左、右路缘 带组成。分隔带宽度不小于1.5m，可根据用地条件增加宽 度以作为绿化隔离设施，临主路一侧路缘带为0.5m，临辅 路一侧为0.25m，即两侧带的最小宽度为2.25m。
两侧带遇市区人流集中处，应在辅路侧设隔离栅，减少人 流对主路机动车的干扰。公交车站应设在辅路上，可利用 两侧分隔带设置停靠站。但在主路一侧应加隔离栅，以确 保行人安全。
9
4.1 通行能力及服务水平
城市快速路通行能力，分为可能通行能力和设计通行能力。 道路服务水平分A~F六个等级。 设计通行能力=可能通行能力*V/C(交通量／道路容量)
ppt课件
快速路一条车道通行能力
车道位置
快速路主线
快速路匝道
计算行车速度 60 80 100 30 40 50
可能通行能力 2000 1800 1700 1700 1750 1800
10
4 快速路设计
4.1 通行能力及服务水平
ppt课件
快速路服务水平分级标准
服务
水平
交通运行特征
等级
100
A 自由流，行车自由度大
0.30
B 自由流，行车自由度适中
0.50
C 接近自由流，车速可维持设计车速 0.70
D 行车自由度受限，车速有所下降 0.84
E 饱和车流，行车没有自由度
1.00
F 拥塞状态，强制车流
