铝合金散流器的基本认知

金属特性之铝合金材料特性铝合金强度/质量大,工艺性好,或用于压力制造及铸造,焊接,目前广泛用于飞机、发动机各种结构上。

1、变形铝合金:1.1防锈铝：A1-Mn及A1-Mg系合金(LF21、LF2、LF3、LF6、LF10)属于防锈铝,其特点是不能热处理强化,只能用冷作硬化强化,强度低、塑性高、压力加工性良好,有良下的抗蚀性及焊接性。

特别适用于制造受轻负荷的深压延零件,焊接零件和在腐蚀介质中工作的零件。

1.2硬铝：LY系列合金元素要含量小的塑性好,强度低;如LY1,LY10,含金元素及Mg,Cn适中者,强度、塑性中高;如LY11;金中Cn,Mg含量高则强度高,可用于作承动构件;如LY12,LY2,LY4;LC系列这超硬铝,强度高,但静疲劳性能差LY11,LY17为耐热铝,高温强度不太多,但高温时蠕度强度高。

1.3锻铝：LD2具有高塑性及腐蚀稳定性,易锻造,但强度较低;LD5,LD6,LD10强度好,易于作高负载锻件及模锻件;LD7;LD8有较高耐热性,用于高温零件,具有高的机械性能和冲压工艺性。

2、铸造铝合金:1).低强度合金：ZL-102 ; ZL-3032).中强度合金：ZL-101 ; ZL-103 ; ZL-203 ;ZL-3023).中强度耐热合金：ZL-4014).高强度合金：ZL-104 ;ZL-1055).高强度耐热合金：ZL-201 ;ZL-2026).高强度耐蚀合金：ZL301镁合金铸件的常见缺陷及分析一熔剂夹渣缺陷特征：1.表面熔剂夹渣：大块的夹渣在出型时呈暗褐色，外形一般不太规则，小点的熔渣则难以发现，氧化处理前经酸洗能溶解它.2.铸件内部的熔剂夹渣在X光底片上一般呈白色的斑点，在断口上呈暗灰色3.熔剂夹渣一般分布在铸件浇注位置的下部内浇口附近及死角处4.经加工后，露于表面的熔剂夹渣放在空气中1～4小时就可以见到褐色的斑点，停放一段时间，便长出白毛。

产生原因：1.工艺操作方面，合金液浇注前没有一定的静置时间，可提式坩埚或浇包出炉时不平稳，浇注完后浇包或坩埚残留量太少，浇包在坩埚内舀取合金液时，将熔渣搅入合金液内。

散流器标准规格1. 引言散流器（Radiator）是一种用于散热的设备，广泛应用于电子设备、汽车发动机、建筑空调等领域。

散流器标准规格是制定散流器设计和制造的基础，它定义了散流器的尺寸、材料、工作条件等一系列参数和要求。

本文将介绍散流器标准规格的要求和常见规格。

2. 散流器标准规格要求2.1 尺寸要求散流器的尺寸是散热效率和装配性能的关键因素。

散流器标准规格要求散流器的长度、宽度和高度符合特定的尺寸范围。

此外，规定了散流器的重量、表面处理等细节要求。

2.2 散流片密度散流片是散流器中用于增加散热表面积的关键元件。

散流器标准规格要求散流片的密度要符合特定的要求，以确保散热片之间的间距适当，同时也考虑到制造工艺的可行性和成本因素。

2.3 材料要求散流器标准规格要求散流器使用特定的材料，以确保散流器的耐腐蚀性、强度和导热性满足要求。

常见的散流器材料包括铝合金、铜和不锈钢等。

2.4 组装要求散流器标准规格还包括散流器的组装要求。

这些要求包括散热片的安装方式、接口规格和封装可靠性等。

组装要求的合理性和准确性对于散流器的性能和寿命至关重要。

3. 常见散流器标准规格3.1 汽车发动机散流器汽车发动机散流器是用于散热发动机冷却液的设备。

常见的汽车发动机散流器标准规格要求如下：•尺寸范围：长宽高分别为100mm-400mm、50mm-200mm、10mm-80mm；•散流片密度：100片/cm²-300片/cm²；•材料：铝合金；•组装要求：采用焊接或螺栓固定方式。

3.2 电子设备散流器电子设备散流器是用于散热电子元件的设备。

常见的电子设备散流器标准规格要求如下：•尺寸范围：长宽高分别为20mm-300mm、10mm-150mm、5mm-50mm；•散流片密度：500片/cm²-1000片/cm²；•材料：铜；•组装要求：采用焊接或夹紧方式。

3.3 建筑空调散流器建筑空调散流器是用于散热空调制冷剂的设备。

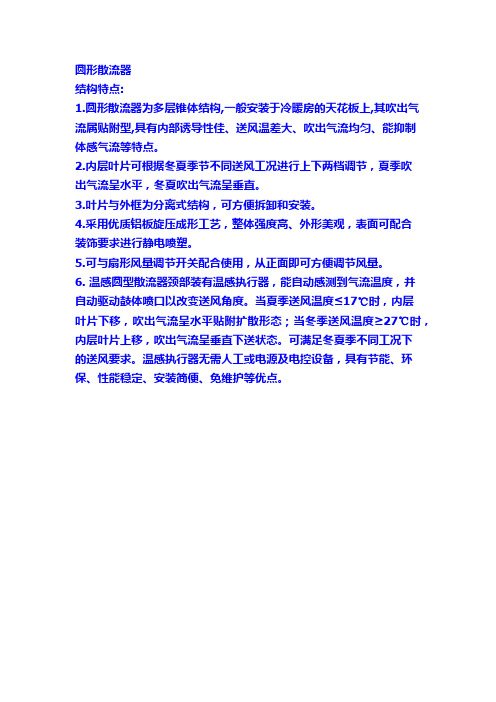

圆形散流器
结构特点:
1.圆形散流器为多层锥体结构,一般安装于冷暖房的天花板上,其吹出气流属贴附型,具有内部诱导性佳、送风温差大、吹出气流均匀、能抑制体感气流等特点。

2.内层叶片可根据冬夏季节不同送风工况进行上下两档调节，夏季吹
出气流呈水平，冬夏吹出气流呈垂直。

3.叶片与外框为分离式结构，可方便拆卸和安装。

4.采用优质铝板旋压成形工艺，整体强度高、外形美观，表面可配合
装饰要求进行静电喷塑。

5.可与扇形风量调节开关配合使用，从正面即可方便调节风量。

6. 温感圆型散流器颈部装有温感执行器，能自动感测到气流温度，并
自动驱动鼓体喷口以改变送风角度。

当夏季送风温度≤17℃时，内层
叶片下移，吹出气流呈水平贴附扩散形态；当冬季送风温度≥27℃时，内层叶片上移，吹出气流呈垂直下送状态。

可满足冬夏季不同工况下
的送风要求。

温感执行器无需人工或电源及电控设备，具有节能、环保、性能稳定、安装简便、免维护等优点。

方形散流器
方形散流器知识
方形散流器可分为：正方形和矩形两种
方形散流器的出风形式可分为：四面吹,三面吹,二面吹
三面吹散流器适于安装在靠墙较近的天花板上
二面吹散流器适于安装在墙角附近的天花板上，用户可根据安装位置选用不同出风方向的散流器。

方形散流器参数
五屹方形散流器的选用主要要控制的参数风口型式：
（1）材质、规格、出口风速、全压损失和气流射程等。

（2）散流器的材质主要有塑料、钢制和铝合金两类。

方形散流器选型（咨询：157*2544*1888）
温馨提示一：根据工程特点、所需气流组织类型。

调节性能和送风方式等，选择相应的风口类型。

温馨提示二：校核所选择风口的主要技术性能。

如射程、压力损失、噪声指标以及工作区域内的风速与温差。

温馨提示三：确定所选风口的布置安装方式以及与风道的连接方式。

铝合金散热原理1. 简介铝合金散热器是一种常见的散热设备，广泛应用于电子设备、汽车发动机、航空航天等领域。

其基本原理是通过导热和对流传热来将热量从高温物体传递到周围环境中，以降低物体温度。

2. 导热原理2.1 热传导导热是指物质内部由高温区向低温区传递热量的过程。

在铝合金散热器中，铝合金具有良好的导热性能，可以快速将散热器表面的热量传递到整个散热器材料中。

2.2 纵向导热铝合金散热器通常由一系列纵向排列的鳍片构成，鳍片之间形成了许多纵向通道。

当高温物体接触到散热器表面时，通过纵向排列的鳍片，使得鳍片上的高温部分与低温部分形成温度梯度。

由于铝合金的良好导热性能，温度梯度会迅速传递到整个散热器材料中。

2.3 横向导热铝合金散热器内部的鳍片通常由一系列平行的小管道组成，这些小管道与纵向鳍片之间形成了许多横向通道。

当高温物体接触到散热器表面时，通过横向通道，使得高温的空气与低温的鳍片表面接触。

由于铝合金的良好导热性能，高温空气中的热量会迅速传递给鳍片表面，并沿着鳍片表面流动。

3. 对流传热原理3.1 对流换热对流是指通过流体（如空气）来传递热量的过程。

在铝合金散热器中，对流是实现散热的重要方式之一。

3.2 强制对流强制对流是指通过外力（如风扇）来产生气流，增强空气与散热器表面之间的接触，从而提高传热效率。

在铝合金散热器中，通常会安装风扇，通过产生气流来加速热量的传递。

3.3 自然对流自然对流是指由于温度差异引起的空气运动，从而实现热量传递。

在铝合金散热器中，当没有外力（如风扇）作用时，仍然会发生自然对流。

热空气上升，冷空气下沉，形成循环流动。

4. 散热器优化设计4.1 鳍片设计铝合金散热器的鳍片设计是提高散热效率的关键。

鳍片的数量、高度和间距等参数会影响散热器的表面积和通道大小。

较多的鳍片可以增加表面积，提高导热效率；适当的鳍片间距可以保证足够的通道大小，确保空气能够顺利通过。

4.2 管道设计铝合金散热器内部的管道设计也会影响散热效率。

论空调铝合金散流器的软管连接方法1 概述随着我国经济的不断发展空调已经开始进入千家万户，成为了人们生活所不可或缺的一种家用电器，其中中央空调在我国居民所使用的空调中占有很大一部分比例，每年中央空调的安装工作量非常大，空调安装质量的好坏直接影响到了空调的使用是否能够正常发挥其作用，在安装的过程中铝合金散热器的连接方式对于空调使用有着非常重要的影响，所以本文对于中央空调安装过程中的散热器的连接方式进行了研究，并提出了一些安装的意见。

目前空调上所使用的散热器的种类比较多，但是最为常用的是铝合金散热器。

所以本文在研究散热器的连接方式的过程中针对铝合金散热器进行了研究。

2 散流器的连接方法2.1 硬管连接法硬管连接是传统的空调最为普遍的一种连接方式，该连接方式是用隐形材料来对中央空调的散热器进行连接，这种传统的连接方式主要的特点是其本身的材质是刚性的，所以连接起来较为方便，并且由于其刚性特点适合用硬管连接方式的散热器也比较多。

但是该种连接方式对于安装的条件要求较为苛刻，有很大的局限性，会使得安装工程进度大大延长。

2.2 软管连接法除了硬管连接目前还有一种新的连接方式就是软管连接法。

随着材料技术的不断发展，国外已经研究并且开始使用铝合金形式的软管以及铝箔形式的软管，我国空调的安装也开始使用这种软管连接方式的安装技术。

目前这种形式的软管已经在我国开始大批量的生产并开始应用开来，目前很多的空调企业和很多安装中央空调的企事业单位都应用了该种空调的散热器的连接方式。

这种软管是有铝箔以及高强度的钢丝以及玻璃钢丝连接而成的，这种软管具有一定的保温措施，其管芯是不具备保温功能的，在该软管的中间层是具有保温功能的，其外层是由铝合金以及钢丝和比例钢丝经过缠绕组成的，该软管具有非常强的保温措施，并且该软管韧性较高，不容易发生损坏。

目前中央空调的安装工程中很多开始使用该种连接措施来对中央空调的散热器进行连接。

3 硬管连接与软管连接对比在对中央空调的安装过程中其主管以及各种支管和空调散热器的连接方式都是刚性的，所以在这个过程中并不需要对散流器进行固定。

铝合金散流器的基本认知
铝合金的概述：
铝合金散流器是空调系统中常用的送风口、具有均匀散流特性及简洁美观的外形，可根据使用要求制成正方形或长方形，能配合任何天花板的装修要求。

腾翔铝合金散流器的内芯部分可从外框拆离，方便安装及清洗。

后面可配风口调节阀以控制调整风量。

适用于播音室、医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、饭店、及体育馆等。

为了使人们在各种环境里避免噪音的干扰以及不适感，除了按性能表确定颈部风速外，还需要考虑安装高度及安装场合。

铝合金散流器的选型要点
1) 根据工程特点、所需气流组织类型。

调节性能和送风方式等，选择相应的风口类型。

2) 根据需要风量[送风或排（回）风]，在风口颈部（或风口进出口断面处）允许的风速范围内，确定所需风口的尺寸。

如按风口风速（一般为2~5m/s）确定风口尺寸时，应考虑风口的有效面积率（一般为30%~60%）。

3) 校核所选择风口的主要技术性能。

如射程、压力损失、噪声指标以及工作区域内的风速与温差。

4) 确定所选风口的布置安装方式以及与风道的连接方式。

铝合金散流器的执行标准
产品标准
JG/T14-1999《通风空调风口》
JG/T20-1999《空气分布器性能试验方法》
工程标准
GB50243-2002《通风与空调工程施工质量验收规范》。

喷塑铝合金方形散流器质检报告概述及范文模板1. 引言1.1 概述本篇报告旨在对喷塑铝合金方形散流器进行质检，对其外观、尺寸和材料进行检测和评估。

方形散流器作为一种常见的空调配件，在空调系统中起到分配气流的重要作用。

通过对其进行质检，可以确保产品的质量和性能达到标准要求，并提供改进措施和建议。

1.2 文章结构本文将按照以下结构展开讨论：引言、正文、方形散流器质检结果、结论以及参考资料及致谢（可选）。

在正文部分中，将详细介绍方形散流器的外观检查、尺寸测量和材料测试的方法与结果。

1.3 目的本次质检报告旨在：- 检查方形散流器的外观是否符合预期要求；- 测量方形散流器的尺寸参数并与设计规格进行对比；- 对方形散流器所使用材料进行相关测试以验证其质量；- 评估质检结果，并根据评估结果提出建议和改进措施。

通过这些目标，我们可以客观地了解喷塑铝合金方形散流器的质量状况，并为生产商和用户提供参考，以保证产品质量并促进进一步的改进。

2. 正文方形散流器是一种常见的散热设备，通常用于热交换器、冷凝器、加湿器等领域。

本文将详细介绍喷塑铝合金方形散流器的质检结果，并对其外观、尺寸和材料进行评估。

2.1 外观检查外观检查是对方形散流器外观质量的评估，包括表面光滑度、色泽均匀性、涂层附着力等方面。

我们采用目测和视觉检查的方法进行外观检查，并通过对样品进行比对分析，确保产品符合预期要求。

首先，我们观察了样品表面的光泽是否均匀，是否存在明显的色差或色斑。

其次，我们用手轻轻拍击样品，确认其表面涂层是否牢固附着在铝合金材料上。

最后，我们使用显微镜对样品进行仔细检查，以确定是否存在气泡、刮痕或其他缺陷。

经过外观检查，我们发现喷塑铝合金方形散流器表面光滑度良好，无明显色差或色斑。

涂层附着力强，无明显的起皮、剥落现象。

经过显微镜检查，未发现气泡、刮痕或其他缺陷。

2.2 尺寸测量尺寸测量是对方形散流器几何尺寸进行评估，包括长宽高、孔径大小等参数。

散流器(1)散流器应由预制铝合金材料制作，经氧化防锈蚀处理后，表面按工程师要求涂上认可的颜色。

(2)散流器之中心部份应为可拆除设计,配以方形或圆型接驳口。

(3)每个散流器须配有一个由铝合金或钢板制成的对开多叶式风量调节阀，叶片须涂上黑色由一内置隐敝式调校杆作叶片开度调校。

双层调节百叶式送风口(1)双层调节百叶式送风口须适合安装于风管道的侧面或底部，各送风口须配有可在0°至90°范围内上下左右任意调节的叶片，以调校送风距离和送风角度。

叶片调较工具须由原厂提供，而每个送风口设计的有效截面面积应不少于80%。

(2)须按照图纸所示的尺寸和送风量提供适当的格栅/调风器。

同时须提供气密垫圈以防止空气外泄。

(3)须按照图纸所示提供连接风管道和格栅及调风器之转接段。

(4)每个格栅及调风器，须由原厂装配覆盖整个格栅及调风器的对开多叶式调节阀，叶片须涂上黑色并配以内置隐敝式调校杆，并安排可在送风口之正面作调校。

(5)格栅及调风器须由预制铝合金材料制作，经氧化防锈蚀处理后，表面按工程师要求，涂上认可的颜色。

(6)所有格栅须为易装拆型，能方便从风管道拆除以对管道内之附件作检修。

(7)应由预制铝合金材料制作，经氧化防锈蚀处理后，表面按工程师要求涂上认可的颜色。

单层固定倾斜角度百叶风口(1)单层固定倾斜角度百叶防直视式设计回风口，叶片倾斜度为45及相互间距为19mm以能有效地遮盖回风开口以利观瞻。

(2)每个回风口应具有不少于80%的有效截面面积。

(3)其它要求与本章双层调节百叶式送风口一节中的第(2)至(6)项所述相同。

(4)应由预制铝合金材料制作，经氧化防锈蚀处理后，表面按工程师要求涂上认可的颜色。

缝式条型散流器(1)多条缝式条型散流器适合水平式安装可提供垂直/水平方向送风。

(2)散流器应由预制铝合金材料制作，经氧化防锈蚀处理后，表面按工程师要求，涂上认可的颜色。

须配备黑色可调活动导流叶片，以提供180°的送风角度和送风量的调校。
