QBZ80开关线路图
80开关说明：整流桥
QS：隔离换相开关、FU：熔断器、CKJ:真空接触器、KM：真空接触器主触点、KM2：真空接触器辅助触点、ZJ：中间继电器吸合线圈、ZJ1：中间继电器的触点、JDB、综合保护器、SB、启动停止按钮、K、远近控钮子、
单相电机双电容倒顺开关接线图
220V
单相电机一电容接线方法：220V有两条线（线1、线2），电容有两条线(线3、线4），电机上有三条线（线5、线6、线7）
接法是：3接1、1接5、2接6、4接7，改变方向：5、6、7三条线任意两条线位置换一下。
反正转到一下连接片就可以了。
双开关单灯泡的接线方法：
电容
2
40A 交流接触器接线
X2
线端
触点 交流接触器
D1 D2 D3
热继电器
D1 D2 D3 漏电保护80开关接线法
36V
QBZ-80N接线图
综合保护
3 4 9 33
停止按钮8
2号继电器36V
3
2
真空接触器
1
9 1号继电器
X1 X2 X3
D1 1号接触器2号接触器
JYB-741液位继电器可逆开关远控按钮接线方法
开关出线36v电压正向启动反向启动停止
常闭常闭常闭
8 7 6 5
液压继电器 1 2 3 9
1 2 3 4
供水1、2号连接、排水1、4号连接。
星形接法和角形接法的区别，一般星形接法比角形接法电压高。
继电器触点符号
630真空馈电开关电器原理图万泰。
QBZ系列矿用隔爆型真空电磁起动器请在安装使用前详细阅读！使用说明书浙江恒泰科技有限公司目录1 概述..........................................................................................................................................-2 -1.1 适用范围.......................................................................................................................- 2 -1.2 使用条件.......................................................................................................................- 2 -1.4 防爆型式.......................................................................................................................- 3 -1.5 防爆标志.......................................................................................................................- 3 -1.6 执行标准.......................................................................................................................- 3 -2 结构特征和工作原理..............................................................................................................-3 -2.1 结构特征.......................................................................................................................- 3 -2.3 起动器电气原理图.......................................................................................................- 4 -2.4 起动器工作原理...........................................................................................................- 4 -3 技术参数..................................................................................................................................- 5 -3.1 保护性能.......................................................................................................................- 5 -3.2工频耐压........................................................................................................................- 5 -3.3 电气间隙和爬电距离...................................................................................................- 6 -3.4额定短路接通与分断能力............................................................................................- 6 -4 外型尺寸及重量......................................................................................................................- 6 -5 安装调整与维护及安全须知..................................................................................................- 7 -5.1 安装调整.......................................................................................................................- 7 -5.2 操作性能.......................................................................................................................- 7 -5.3 安全须知.......................................................................................................................- 8 -6 故障分析与排除......................................................................................................................- 8 -7 运输及贮存..............................................................................................................................- 8 -8 订货须知..................................................................................................................................- 9 -9 售后服务及承诺......................................................................................................................- 9 -10 联系方法................................................................................................................................- 9 -QBZ系列矿用隔爆型真空电磁起动器使用说明书1 概述1.1 适用范围QBZ系列矿用隔爆型真空电磁起动器，（以下简称起动器）适用于有爆炸性的危险气体和煤尘的矿井中，适用于交流50HZ，电压至1140V的电路中，直接起动或远距离起动，停止和正反转控制三相鼠笼式异步电动机，同时对电动机有关电路进行综合保护。
QBZ-4×120/660（380）S矿用隔爆型四回路双风机组合式真空电磁起动器使用说明书执行标准： Q/JXK201—2005版本号：第一版出版日期： 2008年09月10日河南省济源市鑫科矿山电器有限公司QBZ-4×120/660（380）S矿用隔爆型四回路双风机组合式真空电磁起动器一、工作方式:1、电源供电：a、主机供电回路：一次高压经高压保险、控制变压器KB1降压后变为36V分为两路：一路经36V保险给JDB保护器、接触器、中间继电器供电；另一路经36V保险、36V/32V隔离变压器BK3、整流电路、稳压电源稳压为24V直流后给PLC供电。
b、备机供电回路：一次高压经高压保险、控制变压器KB2降压后变为36V分为两路：一路经36V保险给JDB保护器、接触器、中间继电器供电；另一路经36V保险、36V/32V隔离变压器BK4、整流电路、稳压电路稳压为24V直流后给PLC供电。
2、断电切换及故障切换控制回路：备机L+→纽子开关S1→主机Q3→继电器触点J5-1K→备机Q3→备机I1。
若主机停电，J5失电，J5-1K 触点断开，备机I1由高电位变为低电位，延时4秒后备机一级起动，再延时4秒，备机二级起动，完成主→备自动切换过程。
若主机来电，主机J5得电吸合，J5-1K由断开状态变为接通状态，备机I1由低电位变为高电位，备机停止运行。
主机延时4秒后一级起动，再延时4秒后二级起动，完成备→主自动切换过程。
若主机故障，主机停止运行。
主机Q3由接通状态变为断开状态，备机I1由高电位变为低电位，延时4秒后备机一级起动，再延时4秒，备机二级起动，完成主机故障后备机自动起动切换过程。
主机检修恢复正常后，按一下主机停止按钮，再按下主机起动按钮，备机停止运行，4秒后主机一级起动，再延时4秒主机二级起动，完成主机故障检修合格后备→主手动切换过程。
3、自动工作方式：把自动/手动开关拨到自动位置，把单机/双机开关拨到双机位置。

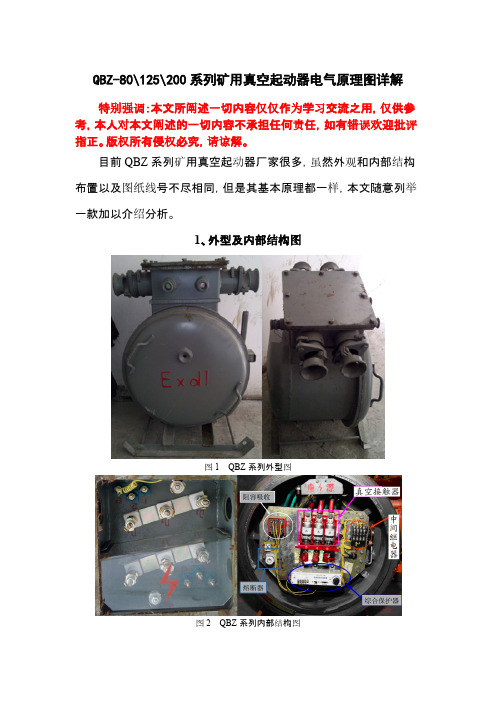

QBZ-80\125\200系列矿用真空起动器电气原理图详解特别强调：本文所阐述一切内容仅仅作为学习交流之用，仅供参考，本人对本文阐述的一切内容不承担任何责任，如有错误欢迎批评指正。
版权所有侵权必究，请谅解。
目前QBZ系列矿用真空起动器厂家很多，虽然外观和内部结构布置以及图纸线号不尽相同，但是其基本原理都一样，本文随意列举一款加以介绍分析。
1、外型及内部结构图图1 QBZ系列外型图图2 QBZ系列内部结构图上面二张图是QBZ系列启动器的外形及内部结构图，也就是实物与原理图的对照。
1、结构：起动器外壳采用圆形快开门结构。
内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器、熔断器和阻容过电压吸收器，底板的背面装有隔离开关、控制变压器、停止和起动按钮。
起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。
2、电气原理图及分析图3 QBZ系列原理图图3中的核心部件，就是隔离换向开关与真空接触器，它们起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由最简单的电路开始学习并分析QBZ系列电气原理图。
图4 隔离换向开关控制的电动机原理图我们看到的图4这个电路是隔离换向开关控制一个电动机，隔离换向开关闭合，电动机得电旋转；隔离换向开关断开，电动机断电停止旋转；这是最简单的控制电路，所有复杂的控制电路都可以简化成这样的电路。
这里说明一下：三相电路改变任意2相接线都可以改变电动机的旋转方向，本题例中隔离换向开关可以换向，可以改变电动机的转向，使之产生正传和反转。
具体原理就不在这里探讨。
图5 真空接触器结构图及控制电动机原理图通过隔离换向开关控制负荷（本例中指电动机）当负荷比较小时产生的电流和电火花弧光比较小不会产生太大的影响，但是当控制的负荷较大时就会产生比较大的电流和电火花弧光，容易损坏控制元件和负荷设备。
QBZ系列矿用隔爆型真空电磁起动器说明书默认分类2010-03-25 12:49:22 阅读456 评论2 字号：大中小\一、适用范围QBZ系列矿用隔爆型真空电磁起动器主要适用于具有爆炸性危险气体（甲烷、煤尘混合物）的煤矿井下，在额定电压380、660V，额定频率50Hz，额定电流至200A的三相交流中性点不直接接地供电系统中，对隔爆型三相鼠笼型电动机直接起动、停止和反转控制。
起动器具有失压、过压、短路、过载、断相及漏电闭锁等保护。
1、起动器采用三极真空交流接触器，主触头密封在真空开关管内，无需维护，具有电弧不外露，适用于频繁操作，主触头磨损小，电寿命长，安全可靠的特点。
2、起动器采用新型换相隔离开关，换相动作可靠，并有经改进的灭弧罩，灭弧效果良好。
3、具有就地和远距离控制电机起动停止的功能，具有JDB型电机综合保护器实现过载、断相、短路及漏电闭锁保护。
二、环境条件a）周围环境温度为-5℃~ +40℃；b）相对湿度不大于95%（+25℃）；c）海拔高度不超过2000m（0.08~0.11MPa）；d）具有甲烷及煤尘混合气体的煤矿井下；e）无破坏金属和绝缘材料的腐蚀性气体的地方；f）与垂直面的安装倾斜度不超过15°；g）在无显著摇动和冲击振动的地方；h）能防止滴水的地方；i）环境污染等级为3级；j）安装类别为Ⅲ类；三、技术特征1、型号含义Q B Z —额定电流 / 额定电压电磁起动器隔爆型真空2、防爆型式起动器为矿用隔爆型：ExdI3、技术参数3.1、本体主要技术数据见表1表13.2、JDB电机综合保护主要技术性能及整定见表23.2.1过载保护特性如表2JDB电流整定表表2-1注：JDB33#线是漏电闭锁线，使用时应和开关电压相符。
表2-23.2.2断相保护特性如表33.2.3短路保护特性如表43.2.4漏电闭锁起动器应具有漏电闭锁保护功能，当主电路对地绝缘电阻降到表5动作值以下时，应实现主电路漏电闭锁，当上升到动作值的1.5倍时，应解除主电路漏电闭锁。
《防爆开关原理与维修教程》之一，教程全部内容：欢迎加本人QQ：2363945025（验证时请注名：防爆开关）图一QBZ-80、120、225内部结构图图二QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三图四大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图五真空接触器结构图图六图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图八图七QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这时，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
QBZ开关思考与讨论1、说QBZ—80开关的2、9只能采用分别接地的方法（远控时2线通过了停止的常闭与地连接）为什么。
答:因为QBZ—80开关的2、9控制线分别在上下两个接线腔内只能用分别接地的办法来连接。
2、QBZ—120、200型开关中的2、9线通常使用分别接地的方法形成回路。
除此之外还有什么样的办法连接。
答：除分别接地的方法外，可用导线将2、9线连接，如在远控回路中2、9线就是通过停止按钮的常闭接点连接在一起的。
3、在维修中常用1、9连接的方法（或1号线与地连接）加盖后，打把试开关，起动说明什么，不起动说明什么。
答：开关此时处于打把就启动。
如果打把就启动说明启动按钮故障。
如果打把仍不启动。
故障多在停止按钮。
（此前应当将本体前的3、4接点和接触器的常闭接点，逐一检查）。
4、一开关中间继电器吸合正常，接触器不能吸合，故障可能是什么。
答：中间继电器吸合说明，控制回路正常。
故障可能是中间继电器的常开接点或接触器的常闭接点接触不良。
也可能是接触器的整流桥损坏。
接触器卡死，等。
（前者的可能性大于后者的可能性。
）5、开关在接链时吸合缓慢,分析是什么原因。
如何处理。
答：接触器分断弹簧硬，可以调节，按钮接点或中间继电器的按点接触不良。
擦接点。
中间继电器吸合困难。
换。
或取消其。
6、一开关外接远控按钮，故障是不自保，如何证明故障在开关内，还是在开关外。
答：将2、9用一导线连接，此时按下启动按钮，若仍不自保故障在开关内，若开关自保（此时停止无效。
）故障在开关外。
（多是操作线揉断2线。
或2线脱落。
）7、一开关发现常偷停，和有时能启动有时启动困难。
可能是什么问题。
答：在现实中，多是操作线揉断了1、2、9线有时能接上，有时接不上。
或开关内的控制线有虚联。
8、远控操作线的1、9线接反是什么现象，1、2接反又是什么现象。
答：1、9线接反是不自保。
1、2线接反是打把就启动，按下停止时能停，不按时开关即刻又启动。
9、把中继上的常开接点连接后，加盖试开关，（此时打把就启动）开关能起动说明什么。
QBZ—200/1140（660）D 矿用隔爆型真空电磁起动器QBZ—200/1140（660）N智能型使用说明书一、概述：QBZ系列矿用隔爆型智能化真空电磁起动器（以下简称起动器），适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井下。
在交流50Hz，电压为1140、660V或380V的线路中，对隔爆型三相鼠笼电动机进行起动、停止或反转、正转切换等控制，并能对本起动器所控制的负载线路和电动机进行保护，控制方式可采用就地控制或远方控制，并可在停机时进行换向。
起动器采用快开门结构，结构简单合理，操作方便，本体采用横板推拉式，隔离开关独立安装方式，使用简单的控制线路，便于维护。
本起动器采用WTB-I型微机监控保护装置，本装置以高性能单片机为核心，工业级外围芯片，精密小型互感器，小型专用继电器，以及科学算法，保护可靠灵敏，测量精确。
模块化的硬件设计，科学的编程方法，多种抗干扰措施，高精度的A/D转换，使该装置具备高性能，高抗干扰力。
采用大屏幕液晶中文汉显，菜单式操作。
重要操作设有授权密码，既方便了用户操作又有效地防止无关人员擅自更改重要参数的可能。
该装置具备查询、修改、故障记录、自检等功能。
标准的RS-485/RS-232通讯接口（订货时必须说明），使该装置具有遥测、遥调、遥控等功能。
可直接构成煤矿井下无人值守系统的一部分。
二、工作条件：●海拔不超过2000米，周围环境压力为（~）×105Pa;●周围环境温度为-5℃~+40℃；●周围空气相对湿度不大于95%（+25℃）；●须防止水或其它液体浸入起动器内部；●无剧烈振动、颠簸以及与水平面安装倾斜度不超过15°。
三、型号意义：Q B Z——□/□（□）N开关类型（N为可逆，D为普通）第二额定工作电压（V）最高额定工作电压（V）额定电流（A）真空隔爆型起动器四、主要技术参数和技术性能：WTB-1智能型综合保护装置保护动作性能：五、结构：见外形结构图，起动器由装在撬形底架上的方形隔爆外壳，本体装配采用立式结构，底部导轨，前门及电器件等部分组外壳的前门为平面止口式。
本帖是《防爆开关原理与维修教程》其中之一，欢迎阅读教程全部内容：图一 QBZ-80、120、225内部结构图图二 QBZ-80、120、225原理图上面两张图是QBZ-80、120、225开关的内部结构和电气原理图。
也就是实物与原理图的对照。
其中的核心部件，就是真空接触器。
它起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由简至繁的来分析这个电路。
图三大家看一下上面两个电路。
左边的是一个真空接触器控制一个电动机，右边是一个开关控制一盏灯。
原理都是一样：右边的电路中，开关闭合，灯亮。
断开，灯灭。
左边的电路中，接触器KM的触点闭合，电动机得电旋转。
接触器断开，电动机断电停止旋转。
我们都知道，右边电灯电路中的开关，是通过手动来控制。
那么左边的真空接触器是如何工作的哪？再看下图：图四图五真空接触器结构图图四的那个白方框，他代表的是真空接触器的线圈。
线圈实质上就是一个电磁铁，给电磁铁通上电，电磁铁产生磁力，使真空接触器上的衔铁动作，从而带动真空管内的触点动作（如图五）。
现在，问题又指向了如何给电磁铁线圈通电。
图六图七 QBZ-80开关按钮结构图图六是一个最简答的让真空接触器吸合的原理图，只要按下按钮SB1，真空接触器就会吸合。
但是QBZ-80开关里用的按钮不像家里控制灯的开关一样。
QBZ-80开关里的按钮你按下去的时候，按钮上的接通，只要你一松手，按钮就又断开了（如图七）。
那如何才能让接触器长时间吸合哪？图八原理图八很好的解决了这个问题。
对比发现，图八比图七多了一对触点KM。
这对触点就是图五中的辅助触点，当按下按钮SB1时，线圈得电，衔铁在带动真空管内触点闭合的同时，也带动了辅助触点中的常开点KM闭合。
这是，即使你松开了按钮，由于辅助触点闭合了，为吸合线圈提供了通路，线圈也会维持吸合。
这时，电流流过的途径如图九中箭头所示。
图九图八中的原理图很好的解决了按钮松开后，吸合线圈断电的问题。
QBZ—4×80、120/660（380）F 矿用隔爆型四回路真空电磁起动器智能型使 用 说 明 书淮南市万泰电子有限责任公司HUAINANWANTAIELECTRIC CO.,KTD1、 概述QBZ-4×80、120/660(380)F型矿用隔爆型四回路真空电磁起动器是针对目前煤矿井下双风机、双电源不间断通风的安全要求设计制造的。
它以高性能单片机为控制核心对控制器的运行状态进行实时监控及故障处理，实现主备机运行状态相互切换，该装置状态指示采用汉字液晶显示具有性能可靠，动作准确等优点。
2、 用途和适用范围起动器适用于煤矿井下，在交流50Hz电压380V或660V线路中，对掘进工作面的通风进行不间断控制，具备了双风机双电源起动器的全部控制功能。
3、 技术特征3.1 防爆型式：矿用隔爆型；防爆标志：ExdI。
3.2 型号含义3.3 外形尺寸：（如外形尺寸图）3.4 使用条件a 海拔高度不超过2000米，大气压力86KPa～110KPa；b 周围环境温度- 50C ~40 0C；c 周围空气相对湿度不大于95%（+25 0C时）；d 有沼气和爆炸性混合物的环境中；e 与垂直面的安装倾斜度不超过150；f 无明显摇动和冲击振动的地方；g 无破坏绝缘的气体或蒸气的环境中；h 无滴水的地方；i 污染等级：3级j 安装类别：III。
3.5 基本参数:3.5.1 主要技术参数a、额定电压：660V、380V；b、最大额定电流：125A（120型）、80A（80型）；c、最大控制功率：2×75KW（120型）2×30KW（80型）d、运行方式：对旋1运行，对旋2运行，对旋3运行，独立运行。
e、控制方式：单片机程序控制。
f、防爆型式：隔爆型。
3.5.2 通讯功能保护器配有带隔离RS-485标准并带通讯接口。
需要此功能，定货时请直接与厂家联系。
3.5.3 瓦斯报警功能保护器预留甲烷检测接口，可外接甲烷传感器。
当瓦斯浓度大于等于2%，保护装置将进行瓦斯报警保护动作。
需要此功能，定货时请与厂家联系。
3.5.4智能保护特性名称 项号 刻度电流倍数动作时间 起始状态 复位方式复位时间1 1.05 2h 不动作 冷态2 1.2 5min< t <20min 热态 自动 ＜ 2min '3 1.5 1min< t <3min 热态 自动 ＜ 2min 过 载 保 护4 68S< t <16S 冷态 自动 ＜ 2min 断相保护 5 任意两项1.15倍第三项为0 小于3min 热态 自动 ＜ 2min短路保护 6 8-10速动≤250mm冷态手动7电动机工作电压660V 时，一相对地绝缘电阻低于22＋5KΩ拒绝起动漏电闭锁8电动机工作电压380V 时，一相对地绝缘电阻低于7＋2KΩ拒绝起动4、 结构起动器的隔爆壳体为长方体快开门结构，它是由两个相互独立且结构相同的隔爆型主风机控制箱和隔爆型备风机控制箱背靠背组合起来，并且两路电源分别对应主、备风机供电的智能风机控制器。
该产品上部是两个结构相互独立且隔爆的接线腔，设有主备风机的电源引入口，主备风机两电机以电源输出口及风电闭锁、照明电源电缆出口，箱体外侧板上分别装有按钮和隔离开关操作手柄。
起动器本体装有：a、KM 系列真空接触器4台，用它来接通和断开通风机，吸收控制线圈采用交流36V供电，安全可靠。
b、电动机综合保护器4台，用它来实现通风机的过载、断相、短路、漏电闭锁保护；保护器中的电流互感器串接于通风机回路中作为信号检测元件，保护器中执行继电器的一组常开触点串接于中间继电器的线圈控制回路中，实现保护。
c、变压器CT1、CT2,CT3、CT4变比为380V、660V/127V、36V，用于提供控制回路和照明用电源。
d、阻容吸收装置（RC）用来抑制真空接触器通断电路时产生的过电压。
e、起动器本体板后面装有DH7型换相隔离开关2台，用来隔离所控主、备起动器电源。
f、RL-15型熔断器RD用来实现电源变压器短路和过流保护。
g、备机壳体内设有风单、风联钮子开关和智能控制盒。
h、三相电压互感器2个， 660V、380V/100V，用来为画面显示三相电压提供三相电压信号。
5、 工作原理5.1本装置分主机控制和备机控制两个部分，由两个相互独立的660V 或380V电源分别供电，控制保护系统是以单片机为核心的智能化微机保护系统，通过对系统工作状态信号的采集、分析、计算及相互通讯，共同完成系统的控制及保护控制器可同时对两台电机检测，具有过载、断相、电闭锁、短路等保护功能，同时具有相应的液晶汉显指示。
运行状态解释对旋1运行是指主扇正常工作时，备扇属于备用状态，当主扇任一接触器释放时，主扇停止运行，备扇自动工作，同理备扇出现故障时，主扇能自动工作。
对旋2运行是指主扇正常运行时，备扇属于备用状态，当主扇失电后，备机自动运行，当主机复电后，备机停止，自动返回主机工作，若备机没有运行，主机掉电后复电，主机将自动投入运行，主机因故障停止运行时，修复好后，需按下主机起动按钮，备机停止，自动返回主机工作。
对旋3运行是知主扇、备扇无任何联系，能完成各自的保护。
需此功能时，请将20#、12#线端接。
每种运行方式均可通过按键设为二回路，三回路使用，主扇首次起动必须手动起动。
5.2 定值整定表序号定值修改名称整定范围整定参考说明1 电机1额定电流 ****A 实际运行电流，不允许超过铭牌规定的最大电流值2 电机2额定电流 ****A 实际运行电流，不允许超过铭牌规定的最大电流值3 速断定值 08或09 速断电流为额定电流的倍数4 欠压定值 *·***Ue 一般设定电源电压的70%~30%5 漏电检测电阻 **·*KΩ指漏电动作允许上限值6 漏电检测电阻延时 **.**S 指闭锁延时时间，一般设置0秒7 工作状态对旋1、对旋2，对旋3 ，独立根据实际要求选择运行方式8 运行选择1、2号电机，1号电机，2号电机根据实际要求选择运行方式9 SJ延时 SJ1**.**S，SJ2**.**S 指主机风机延时启动时间，时间可调整（0~10s）10 SJ延时 SJ3**.**S，SJ4**.**S 指备机风机延时启动时间，时间可调整（0~10s）11 电压等级 660V或380V 设置时与实际使用电网电压相等与实际电流互感器一次侧电流相符合，一般设置150A12 电流等级 ****A13 设置时间 **.**S 可显示当前时间及年、月、日14 电流校正 ****A 显示电流与实际电流不符时可以校正15 操作密码 **** 出厂值0000，未经主管同意请勿改动5.3 定值整定方法方法一：通过液晶操作进行整定；方法二：通过RS485通信接口经通讯管理机进行整定。
本说明书仅介绍液晶操作方法，其它整定方法请参阅相关说明。
5.4 人机界面5.4.1 键盘操作说明本装置可通过按键进行定值查询，定值修改、出口选择，现场测试，事件记录和信号复归等操作。
各按键的作用如下：a、“→”（右移）用于改变光标位置，从而选择所需修改的项目；b、“↑”（增加）用于改变光标处的数字的增加；c、“↓”（减少）用于改变光标处的数字的减少；d、“确定”：用于进行翻页和对修改的定值进行确定。
e、“复位”用于退回原始画面。
f、“取消”用于取消故障报警。
g、电压、电流、漏电闭锁电阻、密码可通过“↑”、“↓”按位修改，“↑”至9，再加将返回“0”。
5.4.2 菜单结构上电显示：正在初始化请稍侯......三秒后进入循环翻转显示测量值界面1#电机(运行/停止)1A****·***A1B****·***A1C****·***A合闸次数：****2#电机(运行/停止)1A****·***A1B****·***A1C****·***A合闸次数：****UAB****·*VUBC****·*VUCA****·*V瓦斯浓度：**·**%合闸次数:****按“确定”键进入一级菜单定值查询定值修改出口选择现场测试事件记录清除记数软件版本选中“定值查询”按“确定”键，将依次进入其子菜单，定值查询界面下有9个定值，只可查询，不可修改。
“定值修改”界面下有8个定值，配合“↓”，“→”，“取消”，“确定”等按键可以修改。
进入定值修改时，首先显示请输入密码0000配合“→”、“+”、“确定”键输入正确密码后，再确定方可进入，出厂时密码设定为“0000”，未经主管部门同意请勿随意改动。
“现场测试”界面如下：（进入前请输入正确密码）1速断2速断1过负荷2过负荷1漏电2漏电1断相2断相“清除记数”，按“确定”键输入正确密码直接“确认”，将清除循环翻转显示测量值界面所显示的合闸次数。
清除计数“事件记录”界面如下：（进入前请输入正确密码）查询记录清除记录在此页面下可以查询事件记录，可以清除事件记录和信号复归。
查询记录页面例如：漏电测试记录如下：漏电按确认键继续查询软件版本”界面如下：万泰电子微机保护测控装置NO：**H6 维护6.1 起动器的所有隔爆面一定要仔细保护，防止锈蚀，不得损伤；6.2 控制回路及本体固定螺栓要经常检查，防止松动；6.3 应对起动器作定期检查；7 注意事项7.1 需换相时，按住相应的停止按钮，转动手柄；7.2 请注意：出厂时电压定为660V，工作状态为对旋1运行7.3 运行时不允许随意按动面板上按键。
必须主扇、备扇停止运行后方可设置。
主扇必须设置同一运行方式。
7.4不允许随意操作如下命令。
a、定值b、授权密码，出厂时整定均为0000设备主管部可对其进行修改。
注：①X1、X2、X3和X11、X22、X33分别为主起动器和备用起动器的电源接线柱，D1、D2、D3、D4、D5、D6为主机负荷接线柱，D11、D22、D33、D12、D13、D14为备机负荷接线柱。
②A、B和0A、0B分别为主、备机瓦斯电闭锁接线端子，使用时，必须分别拆除腔体内A、B、0A、0B短接线。
③11#，13#，011#，013#分别主备机风电闭锁接线端子，主备机内部已短接，无论接哪端子，主机或备机开启时，都能实现风电闭锁目的。
④备扇本体上设有风单、风联钮子开关，当钮子开关拨向风联位置时，无论使用备扇或主扇，风电闭锁线均能闭合，当钮子开关在风单位置时，在使用主扇时，风电闭锁闭合，但当主扇停止备扇运行时，风电闭锁线断开，用户根据自己要求选择。
