土围堰现场施工方法
- 格式:docx
- 大小:15.60 KB
- 文档页数:7

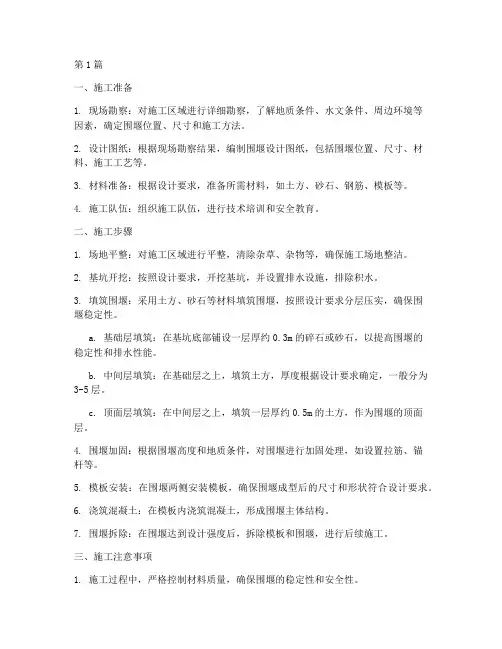

第1篇一、施工准备1. 现场勘察:对施工区域进行详细勘察,了解地质条件、水文条件、周边环境等因素,确定围堰位置、尺寸和施工方法。
2. 设计图纸:根据现场勘察结果,编制围堰设计图纸,包括围堰位置、尺寸、材料、施工工艺等。
3. 材料准备:根据设计要求,准备所需材料,如土方、砂石、钢筋、模板等。
4. 施工队伍:组织施工队伍,进行技术培训和安全教育。
二、施工步骤1. 场地平整:对施工区域进行平整,清除杂草、杂物等,确保施工场地整洁。
2. 基坑开挖:按照设计要求,开挖基坑,并设置排水设施,排除积水。
3. 填筑围堰:采用土方、砂石等材料填筑围堰,按照设计要求分层压实,确保围堰稳定性。
a. 基础层填筑:在基坑底部铺设一层厚约0.3m的碎石或砂石,以提高围堰的稳定性和排水性能。
b. 中间层填筑:在基础层之上,填筑土方,厚度根据设计要求确定,一般分为3-5层。
c. 顶面层填筑:在中间层之上,填筑一层厚约0.5m的土方,作为围堰的顶面层。
4. 围堰加固:根据围堰高度和地质条件,对围堰进行加固处理,如设置拉筋、锚杆等。
5. 模板安装:在围堰两侧安装模板,确保围堰成型后的尺寸和形状符合设计要求。
6. 浇筑混凝土:在模板内浇筑混凝土,形成围堰主体结构。
7. 围堰拆除:在围堰达到设计强度后,拆除模板和围堰,进行后续施工。
三、施工注意事项1. 施工过程中,严格控制材料质量,确保围堰的稳定性和安全性。
2. 按照设计要求进行分层填筑和压实,防止围堰出现变形、裂缝等问题。
3. 加强施工过程中的监测,及时发现和处理问题,确保工程顺利进行。
4. 施工过程中,做好环境保护工作,减少对周边环境的影响。
5. 施工结束后,对围堰进行清理和恢复,确保施工区域整洁。
总之,土方围堰施工程序主要包括施工准备、施工步骤和施工注意事项三个部分。
在施工过程中,严格按照设计要求和规范操作,确保工程质量和安全。
第2篇一、施工准备1. 确定围堰位置:根据工程需要,合理确定围堰位置,确保围堰与施工区域相匹配。
详解围堰施工的六种方法范本1:详解围堰施工的六种方法围堰施工是一种常见的工程施工方法,用于在建造、水利工程等领域中进行水面封堵、水流控制等操作。
以下将详细介绍围堰施工的六种常用方法。
一、块状围堰法块状围堰法是最常见的一种方法,通过堆放砖块、石块等材料构建围堰,然后使用渗漏防止材料封堵水流,以达到控制水流的目的。
此方法操作简单、成本较低,但密封性较差,不适合于水流较大的场景。
二、挡土围堰法挡土围堰法借助土石方材料来构建围堰,通过选择合适的土石方材料和挖掘坑槽来形成围堰,阻挡水流。
这种方法适合于中小规模的水流控制,但需要注意挖掘坑槽的技术和土石方材料的选择,以确保围堰的稳固性和密封性。
三、阻水拱围堰法阻水拱围堰法利用弧形构造物来形成拱形结构,以达到反抗水流压力的目的。
这种方法适合于水流较大的场景,能够有效地控制水流,但需要设计和施工人员具备一定的专业知识和经验,以保证拱形结构的稳定性。
四、混凝土槽围堰法混凝土槽围堰法通过混凝土构筑物来形成围堰,具有较好的密封性能。
此方法适合于大规模的水流控制,如船闸建设等工程项目。
需要注意的是,混凝土槽的设计和施工需要严格遵循相关的规范和标准,以确保围堰的稳固性和耐久性。
五、挡坝围堰法挡坝围堰法利用水面上方的固定物体(如钢板、混凝土板等)来形成围堰,达到水流控制的目的。
这种方法适合于需频繁开放和关闭水闸的场景,操作简便,但需要注意固定物体的选择和施工,以确保围堰的密封性和稳定性。
六、沉箱围堰法沉箱围堰法是一种先进的施工方法,通过在水底沉放箱形结构,达到围堰的效果。
此方法适合于大规模的水体封闭、拦截工程,如海底隧道施工等。
需要注意的是,沉箱的设计和施工需要精确计算和施工技术,以确保围堰的稳定性和安全性。
附件:1. 块状围堰施工示意图2. 挡土围堰施工图示3. 阻水拱围堰施工流程图4. 混凝土槽围堰施工规范5. 挡坝围堰施工案例分析法律名词及注释:1. 《水利工程施工安全技术规程》:水利工程施工过程中需要遵守的安全技术规范。
第1篇一、工程概况本工程位于某城市,主要工程内容为围堰土方开挖。
围堰主要用于围护河道,确保河道整治工程顺利进行。
围堰长度约为500米,宽度约为20米,高度约为5米。
围堰土方开挖工程包括土方开挖、运输、堆放等环节。
二、施工准备1. 组织准备(1)成立围堰土方开挖施工项目组,明确项目经理、技术负责人、安全员等人员职责。
(2)组织施工人员进行技术交底,确保施工人员熟悉施工方案、操作规程和安全注意事项。
2. 材料准备(1)开挖设备:挖掘机、自卸汽车、装载机等。
(2)运输设备:自卸汽车、平板车等。
(3)堆场设备:推土机、洒水车等。
(4)施工材料:编织袋、土工布、水泥、钢筋等。
3. 施工现场准备(1)围堰区域周边设置警戒线,设立安全警示标志。
(2)施工便道铺设,确保车辆、设备进出畅通。
(3)排水设施完善,防止施工过程中出现积水。
(4)施工场地平整,满足施工需求。
三、施工方法及工艺1. 土方开挖(1)采用挖掘机进行土方开挖,开挖深度应符合设计要求。
(2)开挖过程中,注意保持边坡稳定,防止塌方。
(3)开挖土方及时清运,避免堆积影响施工进度。
2. 土方运输(1)采用自卸汽车进行土方运输,确保运输车辆符合要求。
(2)运输过程中,注意遵守交通规则,确保安全。
(3)运输路线规划合理,减少运输距离,提高运输效率。
3. 土方堆放(1)堆放场地应平整,避免影响后续施工。
(2)堆放土方时,注意保持堆放整齐,防止倾倒。
(3)堆放高度不宜过高,避免影响安全。
4. 边坡防护(1)采用编织袋、土工布等材料进行边坡防护。
(2)边坡防护材料应满足设计要求,确保边坡稳定。
(3)边坡防护材料堆放整齐,避免影响施工。
四、质量控制1. 土方开挖(1)开挖深度、边坡坡度、土方质量等应符合设计要求。
(2)开挖过程中,注意观察边坡稳定性,防止塌方。
2. 土方运输(1)运输过程中,确保土方质量不受影响。
(2)运输车辆清洁,防止污染环境。
3. 土方堆放(1)堆放场地平整,堆放整齐。
土围堰填筑施工要点
搞土围堰填筑,就像是在河里砌个临时墙,不让水捣乱,好让我们安心施工。
这里有几个要点,咱们通俗点讲:
开头整干净:动工前,得把围堰那块地儿收拾得干干净净,石头啊、树枝啊、垃圾啊,统统一边去,地面要弄得平平整整的。
选好泥巴:得用那种特黏糊、水泡不散的泥,比如黏土,这样的泥巴捏一起,水都渗不进去。
从上往下搭:跟堆沙堡似的,从上游开始往下游垒,这样水来了也不怕冲垮。
一层一层压实:就像小时候玩泥巴,捏一块,拍实了,再往上加,这样堆出来的围堰结实得很。
斜坡得讲究:对着水那边的斜坡要缓,让水轻轻滑过去,背面可以陡点。
这样水就不会冲得凶。
宽度和高度要合适:围堰顶得有个一两米宽,用大机器挖坑的话,得更宽些。
里面坡度别太陡,安全第一。
离坑远点:围堰和要挖的坑之间得留点距离,至少一米,别让水偷偷摸摸溜进去。
分段施工:要是围堰长,就一段一段来,稳扎稳打,确保每段都牢固。
常检查常维护:干着活儿也得时不时瞅瞅,有没有裂缝漏水的地方,发现了赶紧修修补补。
保护环境:施工时候,别忘了对河水和小鱼小虾温柔点,别弄脏了水,保护好生态环境。
照着这些步骤来,咱们的土围堰就又结实又环保,施工也能顺顺利利的。
土围堰施工方案土围堰维护与修复技术措施土围堰是一种常见的水利工程设施,广泛应用于灌溉、水库、河流治理等方面。
为了确保土围堰的正常运行和延长其使用寿命,必须采取有效的维护与修复技术措施。
本文将针对土围堰的施工方案以及维护与修复技术措施进行探讨。
一、土围堰施工方案1. 地质勘察与设计:在土围堰的施工前,必须进行详尽的地质勘察工作。
通过对工程场地地质结构、土层性质和地下水位等进行调查,确定土围堰的合理设计参数。
在设计阶段,需充分考虑土壤的稳定性、抗滑性和抗渗性等因素。
2. 施工程序:土围堰的施工一般分为准备工作、地基处理、土方开挖、土方回填和防渗处理等项目。
准备工作包括工程标志设置、场地平整以及办理所需手续等。
地基处理主要针对边坡和基础的加固与处理。
土方开挖是指根据设计要求,对土围堰的堰体进行开挖。
土方回填则是指对开挖的坑体进行填筑回填。
防渗处理包括防渗帷幕的设置和加固。
3. 施工材料:土围堰的施工材料主要包括土石方材料、防渗材料和加固材料。
土石方材料应选用质量良好、具有一定稳定性的土石材料。
防渗材料可采用土工合成材料,如土工膜和土工织物等。
加固材料一般应选用钢筋和混凝土等材料。
二、土围堰维护技术措施1. 定期巡视:土围堰在使用过程中需要定期进行巡视,主要检查土围堰的稳定性和完整性。
发现问题及时采取措施修复,防止问题的扩大和加剧。
2. 排水措施:在降雨等恶劣气候条件下,土围堰可能会出现漏水情况。
此时,应采取排水措施,如设置排水管道,将漏水导出。
3. 防蚀措施:土围堰常常遭受河流冲刷的影响,因此应采取防蚀措施。
可以采用护岸工程、植被覆盖、设置挡泥板等方式防止土围堰的侵蚀和冲刷。
4. 定期维修:土围堰的维修应根据实际情况制定计划,并定期进行维修工作。
维修工作包括填补漏洞、加固土体、修复防渗材料等。
三、土围堰修复技术措施1. 加固土体:在土围堰出现破损或滑坡等问题时,可以采取加固土体的措施。
加固土体可以使用钢筋网、喷钢混凝土等方式,增强土体的抗滑性和稳定性。
土围堰施工方案土围堰的防渗与排水设计一、引言土围堰是常见的一种防渗结构,广泛应用于水坝、水库、水渠等工程中,旨在防止地下水渗透和有效排水,保持土体的稳定性。
本文将介绍土围堰的施工方案以及防渗与排水设计。
二、土围堰施工方案1. 工程准备在开始土围堰施工前,需进行必要的工程准备工作。
首先,进行勘测和设计,确定土围堰的尺寸和位置。
然后,清理施工区域,将任何杂物和植被移除。
最后,准备所需的材料和设备,包括土壤、防渗材料、排水管道等。
2. 施工步骤土围堰的施工可分为以下步骤:(1)土壤开挖:根据设计要求,对施工区域进行土壤开挖,形成土体围堰的基底。
(2)整平与压实:对土壤基底进行整平,并利用压路机或振动器将土壤压实,确保土体的稳定性。
(3)防渗层铺设:在土壤基底上铺设防渗材料,如土工膜或黏土墙,确保水不会渗透到土堆的内部。
(4)土壤回填:将回填土填充在防渗层之上,逐层压实,达到设计要求的高度。
(5)排水设计:在土壤回填过程中,考虑排水系统的设计。
可在土围堰内设置过滤层和排水管道,通过排水孔将积聚的水排出。
三、土围堰的防渗与排水设计1. 防渗设计土围堰的防渗设计是确保水不会渗透到土堆内部,保持土体的稳定性。
具体措施包括:(1)选择合适的防渗材料:根据工程需求,选择适当的防渗材料,如土工膜、黏土墙等。
这些材料应具有良好的防渗性能,能有效地隔离水分。
(2)增加防渗层厚度:根据土壤渗透性和设计要求,增加防渗层的厚度,以增加防渗效果。
(3)加强接缝处理:在防渗材料之间的接缝处进行加固处理,确保接缝紧密,无渗漏。
2. 排水设计土围堰的排水设计是为了有效排除堆体内的积水,保持土体的稳定性。
以下是一些常用的排水设计方法:(1)过滤层:在土围堰内设置过滤层,用于过滤排水孔中的水分,并防止土体被冲刷。
(2)排水管道:设置排水管道,将积聚的水分引导至安全出口,以避免土体的液化和结构的损坏。
(3)排水孔:在堆体中设置排水孔,定期清理和维护,确保排水通畅。

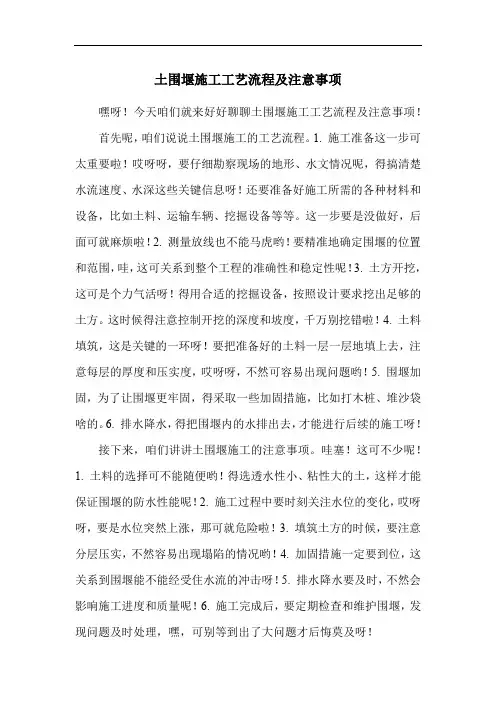

土围堰施工工艺流程及注意事项嘿呀!今天咱们就来好好聊聊土围堰施工工艺流程及注意事项!首先呢,咱们说说土围堰施工的工艺流程。
1. 施工准备这一步可太重要啦!哎呀呀,要仔细勘察现场的地形、水文情况呢,得搞清楚水流速度、水深这些关键信息呀!还要准备好施工所需的各种材料和设备,比如土料、运输车辆、挖掘设备等等。
这一步要是没做好,后面可就麻烦啦!2. 测量放线也不能马虎哟!要精准地确定围堰的位置和范围,哇,这可关系到整个工程的准确性和稳定性呢!3. 土方开挖,这可是个力气活呀!得用合适的挖掘设备,按照设计要求挖出足够的土方。
这时候得注意控制开挖的深度和坡度,千万别挖错啦!4. 土料填筑,这是关键的一环呀!要把准备好的土料一层一层地填上去,注意每层的厚度和压实度,哎呀呀,不然可容易出现问题哟!5. 围堰加固,为了让围堰更牢固,得采取一些加固措施,比如打木桩、堆沙袋啥的。
6. 排水降水,得把围堰内的水排出去,才能进行后续的施工呀!接下来,咱们讲讲土围堰施工的注意事项。
哇塞!这可不少呢!1. 土料的选择可不能随便哟!得选透水性小、粘性大的土,这样才能保证围堰的防水性能呢!2. 施工过程中要时刻关注水位的变化,哎呀呀,要是水位突然上涨,那可就危险啦!3. 填筑土方的时候,要注意分层压实,不然容易出现塌陷的情况哟!4. 加固措施一定要到位,这关系到围堰能不能经受住水流的冲击呀!5. 排水降水要及时,不然会影响施工进度和质量呢!6. 施工完成后,要定期检查和维护围堰,发现问题及时处理,嘿,可别等到出了大问题才后悔莫及呀!哎呀呀,土围堰施工虽然看起来不算特别复杂,但是每个环节都不能掉以轻心哟!只有严格按照工艺流程来操作,注意各种注意事项,才能保证施工的安全和质量呢!哇,这可真是个需要细心和耐心的活儿呀!希望大家在进行土围堰施工的时候都能顺顺利利的,建造出牢固可靠的围堰!。
土石围堰施工方案1. 引言土石围堰是一种常见的堤坝结构,用于河道、道路或建筑工程中,以防止水流对工程地区的侵蚀和破坏。
本文档旨在介绍土石围堰的施工方案,包括现场准备、材料准备、施工步骤等内容,以确保施工的安全和顺利进行。
2. 现场准备在施工之前,需要进行一系列的现场准备工作,以确保施工的顺利进行。
2.1 环境调查在施工之前,应进行现场环境调查,了解安全隐患和地貌条件等因素。
同时,需要获取相关的工程设计图纸和施工规范,确保按照正确的要求进行施工。
2.2 施工人员培训对参与施工的人员进行培训,包括施工操作规范、安全注意事项等内容,以确保施工人员具备必要的技能和知识。
2.3 施工材料采购根据工程设计和规范要求,采购所需的土石材料、防渗材料和施工工具等。
2.4 施工设备准备准备必要的施工设备,包括挖掘机、装载机、砂石运输车等。
3. 施工步骤3.1 确定围堰位置根据工程设计要求,在施工现场确定围堰的位置和尺寸。
根据工程地貌条件和土质情况,选择适当的围堰类型,可以是土石混合围堰、钢板围堰等。
3.2 土地准备清理施工现场,将草坪、杂草等植被去除,确保围堰施工区域的平整和清洁。
3.3 基础处理根据现场情况,对围堰基础进行处理,可以采用夯实、加固等措施,以增加围堰的稳定性。
3.4 围堰施工3.4.1 挖掘使用挖掘机对施工区域进行挖掘,保证挖掘的深度和宽度符合工程设计要求。
3.4.2 填筑土石将挖掘的土石进行填筑,按照设计要求进行分层夯实,以增加围堰的稳定性和防渗性能。
3.4.3 外部加固围堰填筑完成后,对围堰的外部进行加固,可以使用防渗材料、钢筋网等进行加固,以提高围堰的防渗性和抗冲击能力。
3.4.4 围堰顶部处理对围堰的顶部进行处理,可以使用护坡、固结等措施,以防止围堰的侧滑和坍塌。
3.5 施工验收施工完成后,进行施工质量验收,包括围堰的尺寸、内部结构和外部加固等方面的验收,确保施工质量符合规范要求。
4. 安全注意事项在土石围堰施工过程中,需要注意以下安全事项:•施工人员必须佩戴安全帽、安全鞋等个人防护装备;•施工现场必须进行围挡,设置明显的安全警示标志;•施工设备必须经过检验和维护,确保运行安全;•施工人员必须严格按照操作规程进行施工,避免操作不当导致事故发生;•如遇恶劣天气或其他不良环境条件,必须停止施工并采取相应的安全措施。

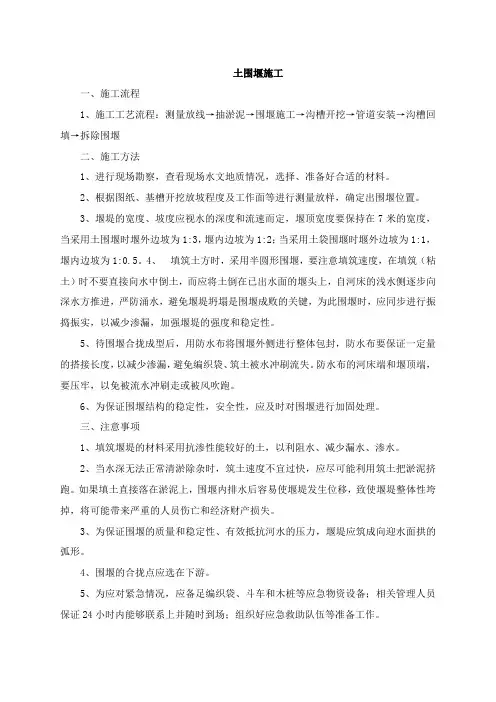

土围堰施工一、施工流程1、施工工艺流程:测量放线→抽淤泥→围堰施工→沟槽开挖→管道安装→沟槽回填→拆除围堰二、施工方法1、进行现场勘察,查看现场水文地质情况,选择、准备好合适的材料。
2、根据图纸、基槽开挖放坡程度及工作面等进行测量放样,确定出围堰位置。
3、堰堤的宽度、坡度应视水的深度和流速而定,堰顶宽度要保持在7米的宽度,当采用土围堰时堰外边坡为1:3,堰内边坡为1:2;当采用土袋围堰时堰外边坡为1:1,堰内边坡为1:0.5。
4、填筑土方时,采用半圆形围堰,要注意填筑速度,在填筑(粘土)时不要直接向水中倒土,而应将土倒在已出水面的堰头上,自河床的浅水侧逐步向深水方推进,严防涌水,避免堰堤坍塌是围堰成败的关键,为此围堰时,应同步进行振捣振实,以减少渗漏,加强堰堤的强度和稳定性。
5、待围堰合拢成型后,用防水布将围堰外侧进行整体包封,防水布要保证一定量的搭接长度,以减少渗漏,避免编织袋、筑土被水冲刷流失。
防水布的河床端和堰顶端,要压牢,以免被流水冲刷走或被风吹跑。
6、为保证围堰结构的稳定性,安全性,应及时对围堰进行加固处理。
三、注意事项1、填筑堰堤的材料采用抗渗性能较好的土,以利阻水、减少漏水、渗水。
2、当水深无法正常清淤除杂时,筑土速度不宜过快,应尽可能利用筑土把淤泥挤跑。
如果填土直接落在淤泥上,围堰内排水后容易使堰堤发生位移,致使堰堤整体性垮掉,将可能带来严重的人员伤亡和经济财产损失。
3、为保证围堰的质量和稳定性、有效抵抗河水的压力,堰堤应筑成向迎水面拱的弧形。
4、围堰的合拢点应选在下游。
5、为应对紧急情况,应备足编织袋、斗车和木桩等应急物资设备;相关管理人员保证24小时内能够联系上并随时到场;组织好应急救助队伍等准备工作。

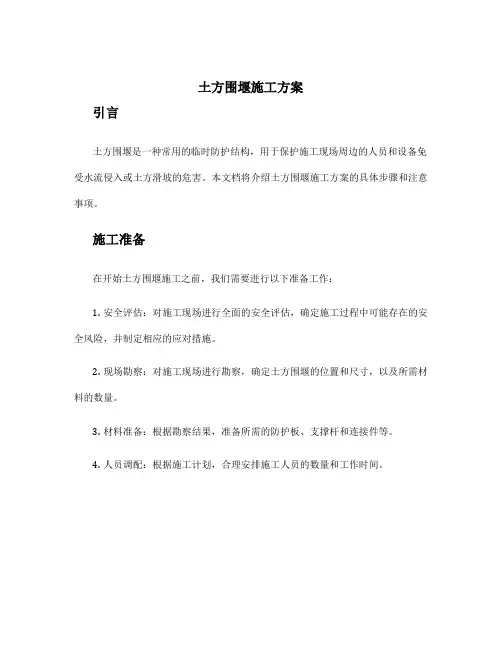

土方围堰施工方案引言土方围堰是一种常用的临时防护结构,用于保护施工现场周边的人员和设备免受水流侵入或土方滑坡的危害。
本文档将介绍土方围堰施工方案的具体步骤和注意事项。
施工准备在开始土方围堰施工之前,我们需要进行以下准备工作:1.安全评估:对施工现场进行全面的安全评估,确定施工过程中可能存在的安全风险,并制定相应的应对措施。
2.现场勘察:对施工现场进行勘察,确定土方围堰的位置和尺寸,以及所需材料的数量。
3.材料准备:根据勘察结果,准备所需的防护板、支撑杆和连接件等。
4.人员调配:根据施工计划,合理安排施工人员的数量和工作时间。
施工步骤步骤一:清理施工现场在施工现场开展工作之前,需要先对现场进行清理。
清除现场上可能存在的垃圾、杂草和其他障碍物,并确保工作区域的平整和干净。
步骤二:确定围堰位置和尺寸根据勘察结果,在施工现场确定土方围堰的位置和尺寸。
围堰的位置应满足工程的要求,同时考虑到现场的地形和水流等因素。
步骤三:安装支撑结构在围堰的位置周围安装支撑结构,包括支撑杆和连接件。
支撑杆应根据围堰的高度和长度进行选择,连接件用于连接支撑杆和防护板。
步骤四:安装防护板将预先准备好的防护板安装在支撑结构上。
防护板应紧密贴合,且稳固地连接在支撑杆上,以确保围堰的稳定性和密封性。
步骤五:加固和检查检查土方围堰是否稳固并进行必要的加固。
确保围堰的连接件紧固可靠,防止因连接松动而导致围堰松动或破坏。
步骤六:施工完成施工完成后,对土方围堰进行检查,确保围堰的密封性和牢固性。
清理施工现场,并做好施工记录和相关文档的整理。
注意事项1.安全第一:施工过程中要严格遵守安全操作规范,提供必要的个人防护装备,并进行安全教育培训。
2.施工质量:确保土方围堰的质量达到设计要求,避免施工过程中出现疏漏或差错。
3.环境保护:施工过程中要注意对周围环境的保护,合理使用材料,减少废料产生。
4.施工监控:施工过程中进行监控和检查,及时发现并解决施工中的问题。
施工组织设计/方案报审表工程名称:苏州工业园区新城东路工程编号:A3.1 -
江苏省建设厅监制
土围堰施工方案
一、工程概况
本工程为苏州工业园区桑田岛新城东路(长阳街-纵四河)工程上的一座新建桥梁,桥梁横跨纵四河,河宽为20m,桥梁跨径设计为6m+8m+6m。
桥位处地质情况极差,桥台、桥墩均采用灌注桩基础,桩径为1m。
纵四河系苏州内河,常水位在1.8,现水位在2.0左右,最高水位为2.2,河两侧采用格宾驳岸,河床底土质如下:1.29~-6.61为淤泥质粉质粘土,容许承载力为30Kp,钻孔桩桩侧土摩阻力标准值为13Kp;-6.61~-17.11为淤泥质粉质粘土,容许承载力为50Kp,钻孔桩桩侧土摩阻力标准值为18Kp。
为方便桥梁灌注桩及桥梁基础施工,在桥梁两侧设置围堰两道。
根据现场施工要求,为桥梁东侧道路施工,需设一过河临时便道,拟从桥梁南侧围堰通过,围堰顶部用50cm块石铺设。
二、施工工艺
1、围堰的填筑
由于河道较窄,水位较低,本工程量围堰采用土围堰。
土方采用河岸线以内的基坑开挖土方。
围堰填筑用土,由挖掘机在河道两侧上层挖取,用自卸汽车运至围堰填筑地点,再由挖机自两侧向河道中推碾填筑,直至合拢并达到设计高程及顶宽。
施工围堰不仅仅是临时挡水堰体,而且是确保工程顺利施工、保证施工安全的重要措施,因此,围堰的填筑施工必须符合施工规范的有关要求,并逐层碾压密实,及时检测,同时在施工过程中,严格控制围堰的设计断面尺寸。
围堰设置情况如下图:
应该注意的是:
a、围堰填筑前,应对围堰基底彻底清除,以确保填筑的围堰与堰基和填筑的接合面有良
好的结合,保证围堰的防渗性能。
b、所有的围堰填筑的土料均要选用表层的A类土,确保围堰的填筑质量。
2、施工围堰的维护
为了防止雨水冲刷、风浪对围堰的影响,等围堰填筑完成后,在围堰迎水面(最低水位以下1m到堰顶)采用蛇皮袋装土叠铺进行防护,必要时,在围堰背水坡脚采用防渗导流措施进行防护。
围堰施工完毕后,经常派人维护检查,在围堰背水面纵向两侧坡脚处各设置集水坑一个,并派专人排水,保持基坑内干燥。
安排专人对围堰外的水位进行观测以及对围堰的检查,发现意外情况及时汇报,及时采取在围堰顶施打子堰加高等应急措施,确保围堰在高水位期间万无一失。
3、围堰拆除
水下工程全部结束,接监理工程师指令后方可拆除围堰,拆除前,应先向河道内灌水以保持围堰内外水位基本持平。
然后,用挖掘机将围堰水上部位的土方挖出,自卸汽车将土方运至弃土场内。
对围堰水下土方,将采用抓式挖泥船进行开挖,弃土送至弃土场,水下方作业期间必须经常探测河床底高程及河道的宽度,直到满足设计要求
三、围堰稳定计算:
1、南侧驳岸稳定计算:
围堰图层分布情况:
考虑到围堰上方便道有施工车辆通过,先考虑为汽车10级,定位距离为4m,分布宽度2.3m,超载值15.528Kp。
地基图层分布情况:
承载力计算参数:
承载力验算公式:p≤yR[fa]
验算点距离中线距离:0.000(m)
承载力抗力系数yR:1.00
承载力修正公式:[fa]=[fa0]+2(h-h0)
基准深度h0:0.000(m)
基础底面处地基承载力计算
1)基础底面处各点地基承载力计算
计算点pkfskfa0
(m)(kPa)(kPa)(kPa)
0.000.080.080.0
2.002
3.880.080.0
5.6967.780.080.0
2)验算给定点基础底面处承载力
计算点pkfskfa0
(m)(kPa)(kPa)(kPa)
0.000.080.080.0
计算点xi=0.000m,p≤yRfa;此点承载力满足!m--桩土面积置换率
pk--基础底部压应力(kPa)
fsk--地基土的地基承载力值(kPa)
fa0--浅层处置换填土的地基承载力值(kPa)下卧土层承载力验算
计算点深度pzpczpz+pczfaz
(m)(m)(kPa)(kPa)(kPa)(kPa)
0.002.007.334.041.360.0
0.004.0013.564.077.5110.0
0.0014.5024.0239.1263.1285.1
2.002.0025.034.059.060.0
2.004.0027.764.091.7110.0
2.0014.5029.1239.1268.2285.1
5.692.0064.134.098.160.0
5.694.0058.764.0122.7110.0
5.6914.5038.0239.1277.1285.1
验算给定点下卧土层承载力
计算点深度pzpczpz+pczyRfaz是否满足
(m)(m)(kPa)(kPa)(kPa)(kPa)
0.002.007.334.041.360.0满足!
0.004.0013.564.077.5110.0满足!
0.0014.5024.0239.1263.1285.1满足!
pz--下卧层顶面处的附加应力值(kPa)
pcz--下卧层顶面处土的自重压力值(kPa)
faz--下卧层顶面处经深度修正后的地基承载力值(kPa)
2、北侧围堰稳定计算:
地基承载力计算
计算点深度pzpczpz+pczfaz
(m)(m)(kPa)(kPa)(kPa)(kPa)
0.000.000.00.00.030.0
0.004.0013.360.073.3110.0
0.0014.5021.3235.1256.4285.1
2.000.002
3.80.023.830.0
2.004.0027.360.087.3110.0
2.0014.5025.6235.1260.7285.1
4.000.0047.60.047.630.0
4.004.0044.560.0104.5110.0
4.0014.5029.623
5.1264.7285.1
6.500.007
7.40.077.430.0
6.504.0062.060.0122.0110.0
验算给定点下卧土层承载力
计算点深度pzpczpz+pczyRfaz是否满足(m)(m)(kPa)(kPa)(kPa)(kPa)
0.000.000.00.00.030.0满足!
0.004.0013.360.073.3110.0满足!0.0014.5021.3235.1256.4285.1满足!。
