施工升降机安全装置图文讲解.

作用：在升降机超载能够报 警给升降机司机，达到限制 重量时切断电路，不能启动
检查标准：超载启动
江苏苏兴建设工程有限公司工程部
20
6、安全钩
江苏苏兴建设工程有限公司工程部
21
检查中隐患图片
江苏苏兴建设工程有限公司工程部
22
江苏苏兴建设工程有限公司工程部
23
三、施工升降机事故案例
2012年9月13日,湖北省武汉市洪山区东湖景园在建工地,一台施工升降机运 行至100米处时，突然失控，厢体呈自由落体直接坠到地面，,造成19名工人 当场死亡，其中有4对夫妻，此次事故按照事故等级划分为：重大安全事故。
蝶形弹簧作用：测量压缩量， 可以计算制动距离
江苏苏兴建设工程有限公司工程部
18
防坠安全器动作步骤图
江苏苏兴建设工程有限公司工程部
19

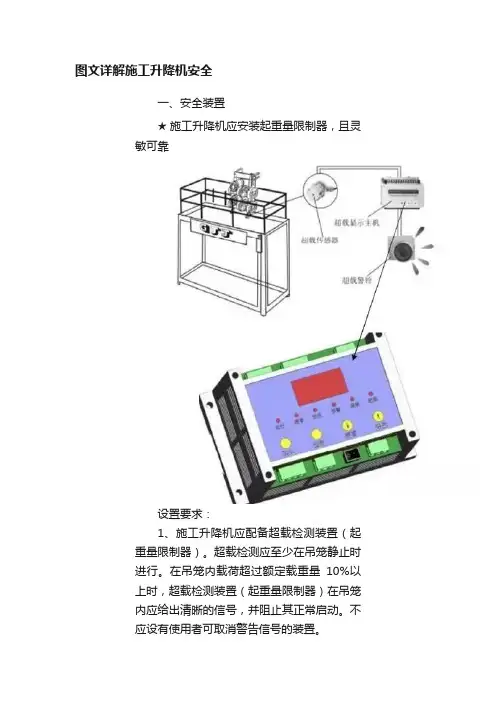

5、施工电梯超载保护器
轴销传感器安装在吊笼与驱 动板的连接处（连接销轴）， 通过吊笼重量使轴销传感器 产生微弱变形来测量重量， 并将重量信号经过转换后传 给重量限制器
缓冲器
安全钩
安全保护 装置组成
超载保护器
限位开关 极限开关
防坠安全器
外围栏安全门限位开 关
吊笼门限位开关 天窗限位 上下限位开关
江苏苏兴建设工程有限公司工程部
8
1、缓冲器
江苏苏兴建设工程有限公司工程部
9
2、限位开关
限位开关
电气联锁式限位开关
机械锁紧式限位开关
江苏苏兴建设工程有限公司工程部
当日16时09分左右，这5名工人乘坐出事施工电梯前往17楼干活，在电 梯上行至10楼时，电梯厢发生坠落。
据了解，事故中的伤亡人员为四川或重庆籍工人，4名遇难者中，年龄最 小的还没满20岁，与他47岁的父亲在这起事故中双双遇难。
江苏苏兴建设工程有限公司工程部
27
福建省宁德市霞浦县一建筑工地
由于吊井尾部断裂，在送工人上楼施工时吊笼从20多楼坠下2楼，导致12名工人 死亡。12名死者中2名是霞浦当地人，其余均为江西和四川籍工人。
检查标准：开门断电
江苏苏兴建设工程有限公司工程部
12
限位开关----机械锁紧开关
限位开关 机械锁紧开关
外围栏安全门 机械锁紧开关
吊笼双开门 机械锁紧开关
吊笼单开门 机械锁紧开关
江苏苏兴建设工程有限公司工程部
13
3、极限开关
作用：切断主电源 原理：连杆上下拨动均
可切断电源，上下限位 失效后，一端作用在标 准节上的限位碰铁，切 断电源。是一种急停开 关，不能自动复位， 检查标准：拨动断电
高速升降机（0---90m/min左右）， 用于提升高度400米
江苏苏兴建设工程有限公司工程部
5
按传动方式分类
江苏苏兴建设工程有限公司工程部
6
二、施工升降机的结构简述
施工升降机是由基础、钢结构、驱动装置、安全装置和电气系统 五大部分组成
江苏苏兴建设工程有限公司工程部
7
施工升降机安全保护装置组成
江苏苏兴建设工程有限公司工程部
28
河南省郑州市一建筑工地
1月30日上午9时30分左右，位于郑州兴华南街的兴华街 小区工地在拆除施工电梯过程中发生电梯轿厢坠落事故， 导致两人死亡。
江苏苏兴建设工程有限公司工程部
16
防坠安全器
江苏苏兴建设工程有限公司工程部
3、防坠安全器使用寿命： 5年，强制报废；必须每 年检测标定一次；
检查方法：每季度必须做 一次放坠落实验
17

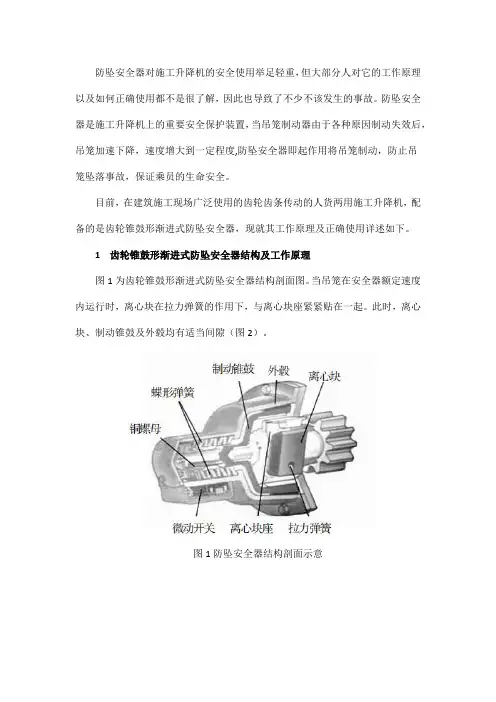

防坠安全器
组成：主要由齿轮、离心式 限速装置、锥鼓形制动器组 成
工作原理：当吊笼运行失控 而下滑时，离心块在离心力 作用下克服弹簧作用力向外 飞出，带动锥鼓向制动带运 动，接触并产生制动力矩， 迫使吊笼停下，在安全器发 生作用的同时切断传动装置 的电源
10
电气联锁限位开关
外围栏安全门 限位开关
吊笼单开门限位开关 吊笼双开门限位开关
天窗限位开关
上下限位开关
江苏苏兴建设工程有限公司工程部
11
电气联锁限位开关
作用：行程开关又称限位 开关，用于控制机械设备 的行程及限位保护，是根 据运动部百度文库的行程位置而 切换电路的电器
原理：一组常开，一组常 闭
江苏苏兴建设工程有限公司工程部
14
4、防坠安全器
江苏苏兴建设工程有限公司工程部
（1）定义：也叫作限速器，指 非电气、气动和手动控制的防止 吊笼坠落的机械式安全保护装置。
15
防坠安全器
（2）、作用：防坠安全 器是施工升降机最重要 的安全装置，安装在吊 笼内部。其作用是限制 吊笼超速运行，当吊笼 因故障引起超速下滑时， 防坠器开始工作，并使 力矩增加，在一定的距 离内将吊笼平稳制动， 防止吊笼坠落，保证人 员设备安全
江苏苏兴建设工程有限公司工程部
25
江苏省常州市一建筑工地
江苏常州施工电梯高层坠落酿惨剧 5人死亡 ,事故现场唐娟摄事故现场 摄救援现场唐娟摄2013年8月16日上午7点2分左右,江苏常州市武进区 横山桥羊绒城东面一建筑工地发生施工电梯坠落。
江苏苏兴建设工程有限公司工程部
26
新疆乌市和米东区一建筑工地
江苏苏兴建设工程有限公司工程部
24
1、事故直接原因：1、非专职司机操作；2、超载保护器失效，登记牌额定标准12人，实际 19人和245kg材料；3、4颗标准节连接螺栓中，有两颗螺母脱落，无法受力
2、事故处理结果：施工总承包单位、施工单位、建设单位、租赁及安装单位、监理单位、行 业主管部门、安全监管单位、城管局、派出所、东湖村委等多家单位受到行政处罚，相关责 任人受到刑罚、撤职、做出深刻检讨处理，违规多建的住宅楼予以没收！
江苏苏兴建设工程有限公司 施工升降机安全装置图文讲解
1
目录
1、施工升降机基础知识 2、施工升降机结构简述—安全装置 3、施工升降机事故案例
江苏苏兴建设工程有限公司工程部
2
一、施工升降机的基础知识
1、定义
施工升降机：又叫施工 电梯、室外电梯，人货 电梯，是建筑中经常使 用的载人载货施工机械， 主要用于高层建筑的内 外装修、桥梁、烟筒等 建筑的施工。
江苏苏兴建设工程有限公司工程部
3
2、施工升降机的型号标识
SC200/200：以齿轮齿条为传动方式的普通施工
升降机，每个吊笼额定载重为：2000Kg
江苏苏兴建设工程有限公司工程部
4
3、施工升降机分类
施工升降机按照运行速度分类
低速升降机（0---36m/min), 用于提升高度150米以下
中速升降机（0---63m/min左右）， 用于提升高度250米
