脑动脉供血区图谱|收藏HAOYISHENG导语急性缺血性脑卒中发病率高、致残率高和病死率高,严重影响人类健康和生活。
如何根据病变部分判断责任血管对诊疗具有重要意义。
本文以13张图展示了不同层面不同功能区域的责任血管。
图1 大脑矢状位外侧面图图2 大脑矢状位内侧面图图1、2显示的是三大大脑动脉的分布模式。
❖大脑前动脉:皮质支供应顶枕沟以前大脑半球内侧面、额叶底面的一部分和额、顶两叶上外侧面的上部;中央支供应尾状核、豆状核前部和内囊前肢。
❖大脑中动脉:皮质支供应大脑半球上外侧面的大部分和岛叶,大脑半球内侧面顶枕裂以前皮质和胼胝体;额中回上缘、额上回、中央前后回上1/4、顶上小叶及眶部内侧半等区域。
中央支供应前连合外侧部、壳核大部、苍白球外侧段、部分额叶眶面皮质、外囊、尾状核头及体部(除前下部外)、内囊前肢、内囊膝部和后肢前部。
❖大脑后动脉:皮质支供应颞叶内侧面和底面及枕叶,包括海马旁回、梭状回、颞下回、舌回、穹窿回峡、楔叶、楔前叶后1/3及顶上小叶后部。
中央支供应丘脑、下丘脑、底丘脑、膝状体、侧脑室及三脑室脉络丛。
图3 延髓下部层面图4 延髓层面图3、4显示的层面主要是延髓和小脑血管供应区域。
❖脊髓前动脉:供应脊髓前2/3,闭塞可引起病灶水平以下上运动神经元瘫痪、分离性感觉障碍和膀胱直肠功能障碍。
❖脊髓后动脉:供应脊髓后1/3,闭塞可引起病灶水平以下深感觉障碍。
❖基底动脉:后部分支供应延髓内侧,闭塞可引起同侧舌肌麻痹和萎缩,对侧上下肢中枢性瘫痪以及触觉、位置觉、振动觉减退或丧失,即Dejerine综合征。
❖小脑后下动脉:供应延髓,闭塞可引起延髓背外侧综合症;供应小脑半球的下面以及扁桃体,闭塞可引起同侧肢体共济失调。
图5 小脑桥脑脚层面图5显示的层面主要是小脑血管供应区域。
❖基底动脉:供应脑桥及小脑中脚,闭塞可引起桥脑中部基底综合症。
❖小脑前下动脉:供血小脑下部的前侧及脑桥下1/3,闭塞可引起桥脑基底外侧综合症。

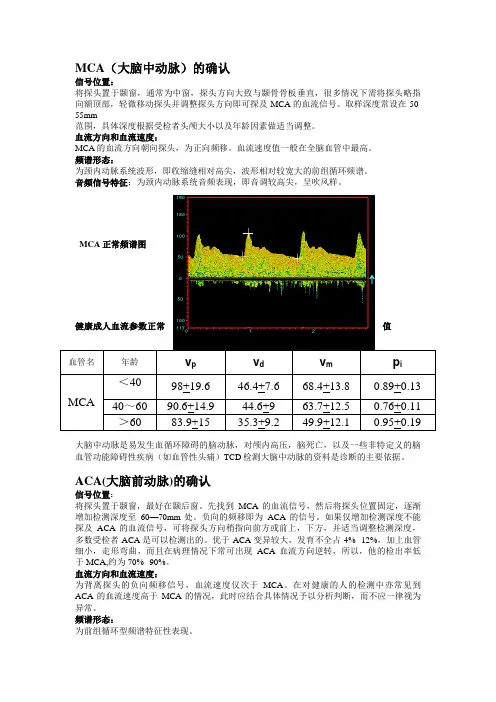

MCA(大脑中动脉)的确认信号位置:将探头置于颞窗,通常为中窗,探头方向大致与颞骨骨板垂直,很多情况下需将探头略指向额顶部,轻微移动探头并调整探头方向即可探及MCA的血流信号。
取样深度常设在50-55mm范围,具体深度根据受检者头颅大小以及年龄因素做适当调整。
血流方向和血流速度:MCA的血流方向朝向探头,为正向频移。
血流速度值一般在全脑血管中最高。
频谱形态:为颈内动脉系统波形,即收缩缝相对高尖,波形相对较宽大的前组循环频谱。
音频信号特征:为颈内动脉系统音频表现,即音调较高尖,呈吹风样。
MCA正常频谱图健康成人血流参数正常值血管名年龄v p v d v m p iMCA<40 98+19.6 46.4+7.6 68.4+13.8 0.89+0.13 40~60 90.6+14.9 44.6+9 63.7+12.5 0.76+0.11 >60 83.9+15 35.3+9.2 49.9+12.1 0.95+0.19大脑中动脉是易发生血循环障碍的脑动脉,对颅内高压,脑死亡,以及一些非特定义的脑血管功能障碍性疾病(如血管性头痛)TCD检测大脑中动脉的资料是诊断的主要依据。
ACA(大脑前动脉)的确认信号位置:将探头置于颞窗,最好在颞后窗。
先找到MCA的血流信号,然后将探头位置固定,逐渐增加检测深度至60—70mm处。
负向的频移即为ACA的信号。
如果仅增加检测深度不能探及ACA的血流信号,可将探头方向稍指向前方或前上,下方,并适当调整检测深度,多数受检者ACA是可以检测出的。
优于ACA变异较大,发育不全占4%--12%,加上血管细小,走形弯曲,而且在病理情况下常可出现ACA血流方向逆转,所以,他的检出率低于MCA,约为70%--90%。
血流方向和血流速度:为背离探头的负向频移信号,血流速度仅次于MCA。
在对健康的人的检测中亦常见到ACA的血流速度高于MCA的情况,此时应结合具体情况予以分析判断,而不应一律视为异常。

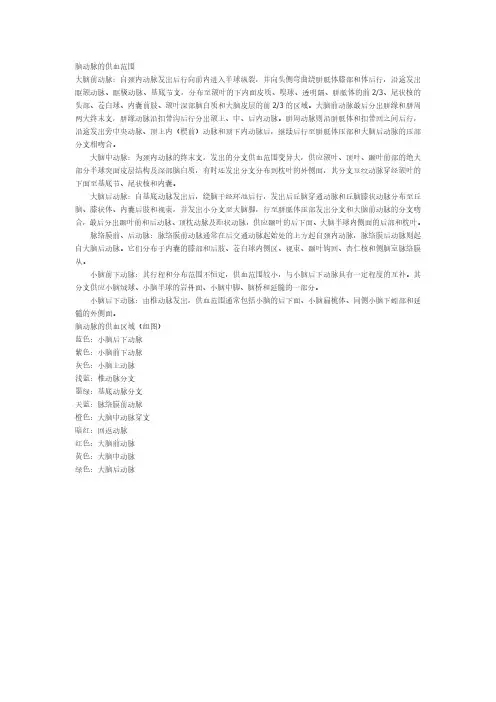

脑动脉的供血范围大脑前动脉:自颈内动脉发出后行向前内进入半球纵裂,并向头侧弯曲绕胼胝体膝部和体后行,沿途发出眶额动脉、眶极动脉、基底节支,分布至额叶的下内面皮质、嗅球、透明隔、胼胝体的前2/3、尾状核的头部、苍白球、内囊前肢、额叶深部脑白质和大脑皮层的前2/3的区域。
大脑前动脉最后分出胼缘和胼周两大终末支,胼缘动脉沿扣带沟后行分出额上、中、后内动脉。
胼周动脉则沿胼胝体和扣带回之间后行,沿途发出旁中央动脉、顶上内(楔前)动脉和顶下内动脉后,继续后行至胼胝体压部和大脑后动脉的压部分支相吻合。
大脑中动脉:为颈内动脉的终末支,发出的分支供血范围变异大,供应额叶、顶叶、颞叶前部的绝大部分半球突面皮层结构及深部脑白质,有时还发出分支分布到枕叶的外侧面,其分支豆纹动脉穿经额叶的下面至基底节、尾状核和内囊。
大脑后动脉:自基底动脉发出后,绕脑干经环池后行,发出后丘脑穿通动脉和丘脑膝状动脉分布至丘脑、膝状体、内囊后肢和视束,并发出小分支至大脑脚,行至胼胝体压部发出分支和大脑前动脉的分支吻合,最后分出颞叶前和后动脉、顶枕动脉及距状动脉,供应颞叶的后下面、大脑半球内侧面的后部和枕叶。
脉络膜前、后动脉:脉络膜前动脉通常在后交通动脉起始处的上方起自颈内动脉,脉络膜后动脉则起自大脑后动脉。
它们分布于内囊的膝部和后肢、苍白球内侧区、视束、颞叶钩回、杏仁核和侧脑室脉络膜从。
小脑前下动脉:其行程和分布范围不恒定,供血范围较小,与小脑后下动脉具有一定程度的互补。
其分支供应小脑绒球、小脑半球的岩骨面、小脑中脚、脑桥和延髓的一部分。
小脑后下动脉:由椎动脉发出,供血范围通常包括小脑的后下面、小脑扁桃体、同侧小脑下蚓部和延髓的外侧面。
脑动脉的供血区域(组图)蓝色:小脑后下动脉紫色:小脑前下动脉灰色:小脑上动脉浅蓝:椎动脉分支墨绿:基底动脉分支天蓝:脉络膜前动脉橙色:大脑中动脉穿支暗红:回返动脉红色:大脑前动脉黄色:大脑中动脉绿色:大脑后动脉。
