模拟量输入模块的参数设置

当我们在实际的应用中需要对当前的温度或是压力进行采集显示的时候，我们需要用到模拟量模块来对模拟量信号进行采集，在这里我们以S7-200smart PLC的EMAE04模拟输入模块为例来说明如何使用这个模块来采集温度或是压力。

例如：现需要实时监控发电机机组的温度，假设变送器输出的信号为0到10V的电压信号，最大温度值为150。

最小温度值为0度。

要完成正确读取实际的温度值，需要进行以下三步操作：第一、正确的接线第二、正确的硬件组态第三、编写正确的程序1、按照变送器提供的信号输出接线方式进行正确的接线，对于EMAE04模块的信号接入如图所示：若变送器为三线制输出的变送器，则接线时，先把变送器的24V 电源接上，变送器上的信号输出接端0+，0-端子接24V电源负。

2、打开S7-200smart的编程软件，打开其系统块对其进行硬件组态。

如图所示：注意：对于信号类型的选择，通道0的设置对通道1的设置也有效，通道2的设置对通道3 也同样有效。

3、编写转换程序S7-200smartPLC来说其最大的数字量为27648。

我们可以根据其得到的数字量的大小转换成我们实际的温度值。

对其转换程序，我们可以使用S7-200中的scaling模拟量转换库，使用库移植的方法把其移植到S7-200smart的软件中。

其移植方法可以参考前面所介绍的内容。

Input :表示需要转换的数字量，即采样所的数字量Ish：换算对象的高限，即最大模拟量所对应的数字量值（27648）Isl: 换算对象的低限，即最小模拟量所对应的数字量值（0）Osh：换算结果的高限，即测量范围最大值Osl：换算结果的底限，即测量范围最小值。

VD100：换算结果所存储的值。

模拟量输出/入模块使用方法一、模拟量输出(PLC→硬件，如PLC→变频器)目前公司都采用的是0-10V电压型，模拟量输出，通过HMI→PLC→变频器来改变电机转速.。

二、模拟量输入(硬件→PLC，如变频器→PLC)通过变频器转速变化反馈给PCL再到HMI，显示为实际转速值；目前公司采用了电流或电压型两种输入：1、DANFOSS或Schneider变频器：采用模拟量输入采用的是0—20ma电流输入，电流拔码开关设置：SW1、SW2——NO，SW3、SW6——OFF，其他保持OFF。

2、FST变频器：采用的是0—10V电压输入电压拔码开关设置：SW1、SW3——NO，SW2——OFF，其他保持OFF。

3、模拟量电流/电电压输入接线方式？电流：RA、A+短接——接变频器“+”OUT A-接变频器“-”OUT电压：不用短接RA、A+，分别接A+、A-对应变频器的信号线，RA不接为空。

一个模块中既有电压又有电流输入时，接线方式和上面电流、电压接线方式一样，只是在电压型电路中要串联一个500欧的电阻来实现。

三、关于CPU 224 XP的集成模拟量I/O新产品CPU 224 XP在CPU上集成了两个模拟量输入端口和一个模拟量输出端口。

模拟量I/O有自己的一组端子，如果不用，端子可以移走。

CPU 224 XP 的模拟量输入/输出通道的精度为 10 位，这与模拟量扩展模块的精度不同。

具体参数请看《S7-200系统手册》的附录－CPU224 XP模拟量I/O参数表。

CPU 224 XP上的模拟量输入转换速度比模拟量扩展模块慢，要求高的要求高的场合请使用模拟量扩展模块。

CPU 224 XP 集成模拟量I/O接线CPU 224 XP本体集成的模拟量I/O接线图如下：图1. 接线图图中：a.此处表示A+和B+都可以接±10V信号 (模拟量输入)b.电流型负载接在I和M端子之间(模拟量输出)c.电压型负载接在V和M端子之间(模拟量输出)常问问题CPU 224 XP本体上有没有电流信号模拟量输入？没有。

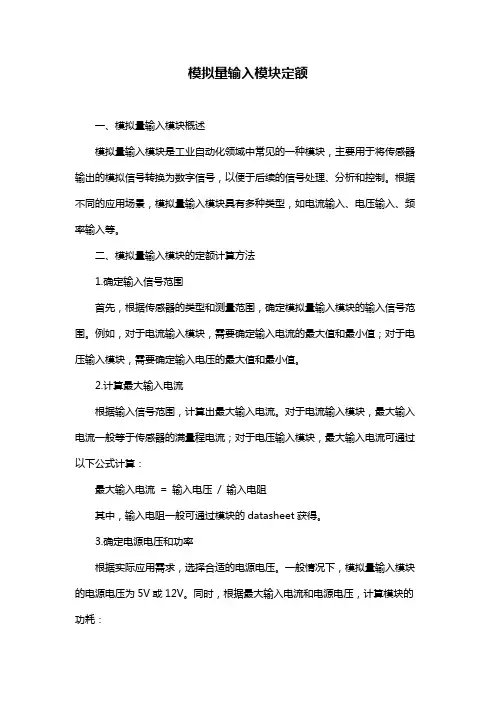

模拟量输入模块定额一、模拟量输入模块概述模拟量输入模块是工业自动化领域中常见的一种模块，主要用于将传感器输出的模拟信号转换为数字信号，以便于后续的信号处理、分析和控制。

根据不同的应用场景，模拟量输入模块具有多种类型，如电流输入、电压输入、频率输入等。

二、模拟量输入模块的定额计算方法1.确定输入信号范围首先，根据传感器的类型和测量范围，确定模拟量输入模块的输入信号范围。

例如，对于电流输入模块，需要确定输入电流的最大值和最小值；对于电压输入模块，需要确定输入电压的最大值和最小值。

2.计算最大输入电流根据输入信号范围，计算出最大输入电流。

对于电流输入模块，最大输入电流一般等于传感器的满量程电流；对于电压输入模块，最大输入电流可通过以下公式计算：最大输入电流= 输入电压/ 输入电阻其中，输入电阻一般可通过模块的datasheet获得。

3.确定电源电压和功率根据实际应用需求，选择合适的电源电压。

一般情况下，模拟量输入模块的电源电压为5V或12V。

同时，根据最大输入电流和电源电压，计算模块的功耗：功耗= 最大输入电流× 电源电压4.计算散热能力根据模块的工作环境和使用寿命要求，计算其散热能力。

在计算时，需要考虑模块内部元器件的功耗、外部散热条件等因素。

三、定额应用案例分析以电流输入模块为例，假设传感器的满量程电流为10mA，输入电阻为100Ω，电源电压为5V。

根据上述计算方法，可得：最大输入电流= 10mA功耗= 10mA × 5V = 0.05W根据实际应用需求，选择合适的散热方案，以确保模块的正常工作和长寿命。

四、注意事项1.在选择模拟量输入模块时，应充分了解传感器的性能参数，确保模块与传感器匹配。

2.根据实际应用场景，选择合适的输入信号范围、电源电压等参数。

3.计算模块的功耗和散热能力，以确保其在规定的工作条件下稳定运行。

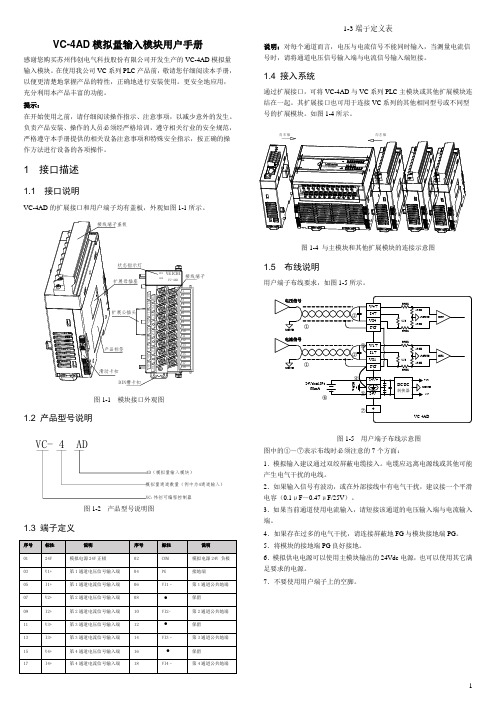

1VC-4AD 模拟量输入模块用户手册感谢您购买苏州伟创电气科技股份有限公司开发生产的VC-4AD 模拟量输入模块。

在使用我公司VC 系列PLC 产品前，敬请您仔细阅读本手册，以便更清楚地掌握产品的特性，正确地进行安装使用。

更安全地应用，充分利用本产品丰富的功能。

提示：在开始使用之前，请仔细阅读操作指示、注意事项，以减少意外的发生。

负责产品安装、操作的人员必须经严格培训，遵守相关行业的安全规范，严格遵守本手册提供的相关设备注意事项和特殊安全指示，按正确的操作方法进行设备的各项操作。

1 接口描述1.1 接口说明VC-4AD 的扩展接口和用户端子均有盖板，外观如图1-1所示。

图1-1 模块接口外观图1.2 产品型号说明VC- 4 ADAD（模拟量输入模块）模拟量通道数量（例中为4通道输入）VC:伟创可编程控制器图1-2 产品型号说明图1.3 端子定义1-3端子定义表说明：对每个通道而言，电压与电流信号不能同时输入，当测量电流信号时，请将通道电压信号输入端与电流信号输入端短接。

1.4 接入系统通过扩展接口，可将VC-4AD 与VC 系列PLC 主模块或其他扩展模块连结在一起。

其扩展接口也可用于连接VC 系列的其他相同型号或不同型号的扩展模块。

如图1-4所示。

图1-4 与主模块和其他扩展模块的连接示意图1.5 布线说明用户端子布线要求，如图1-5所示。

图1-5 用户端子布线示意图图中的①～⑦表示布线时必须注意的7个方面：1．模拟输入建议通过双绞屏蔽电缆接入。

电缆应远离电源线或其他可能产生电气干扰的电线。

2．如果输入信号有波动，或在外部接线中有电气干扰，建议接一个平滑电容（0.1μF ～0.47μF/25V ）。

3．如果当前通道使用电流输入，请短接该通道的电压输入端与电流输入端。

4．如果存在过多的电气干扰，请连接屏蔽地FG 与模块接地端PG 。

5．将模块的接地端PG 良好接地。

6．模拟供电电源可以使用主模块输出的24Vdc 电源，也可以使用其它满足要求的电源。

模拟量输入输出模块是工业自动化系统中常见的一种设备，用于实现模拟信号的输入和输出。

以下是模拟量输入输出模块的一些主要参数：
1.输入范围：模块的输入范围是指其可以接收的模拟信号的最大和最小值。

这
个范围通常是根据模块的规格和设计要求来确定的。

2.分辨率：分辨率是指模块在模拟信号转换过程中能够分辨的最小变化量。

它
通常用位数来表示，例如12位或16位等。

分辨率越高，模块对模拟信号的精度就越高。

3.采样速率：采样速率是指模块在单位时间内对模拟信号进行采样的次数。

采
样速率越高，模块对模拟信号的响应速度就越快。

4.输出类型：模块的输出类型是指其能够输出的模拟信号的类型。

常见的输出
类型有电压输出和电流输出等。

5.输出范围：模块的输出范围是指其可以输出的模拟信号的最大和最小值。

这
个范围通常是根据模块的规格和设计要求来确定的。

6.线性度：线性度是指模块在输入和输出之间保持线性关系的能力。

线性度越
高，模块对模拟信号的响应就越准确。

7.噪声和漂移：噪声和漂移是指模块在输入和输出过程中引入的误差。

这些误
差会对模拟信号的精度产生影响，因此需要控制在一定的范围内。

总之，模拟量输入输出模块的参数需要根据实际应用需求进行选择和配置，以确保其能够准确、快速地实现模拟信号的输入和输出。

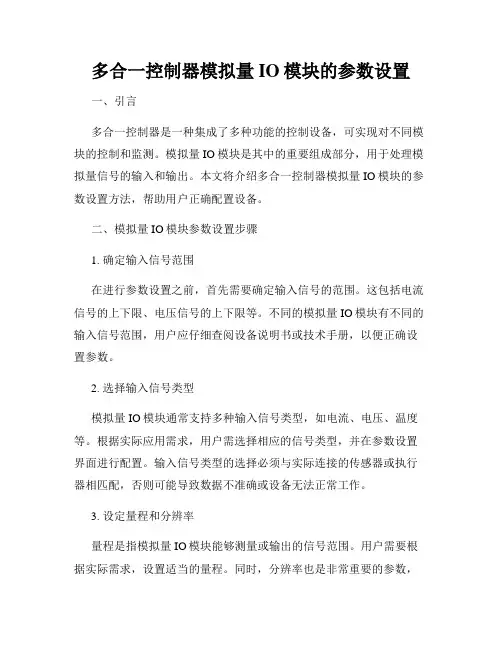

多合一控制器模拟量IO模块的参数设置一、引言多合一控制器是一种集成了多种功能的控制设备，可实现对不同模块的控制和监测。

模拟量IO模块是其中的重要组成部分，用于处理模拟量信号的输入和输出。

本文将介绍多合一控制器模拟量IO模块的参数设置方法，帮助用户正确配置设备。

二、模拟量IO模块参数设置步骤1. 确定输入信号范围在进行参数设置之前，首先需要确定输入信号的范围。

这包括电流信号的上下限、电压信号的上下限等。

不同的模拟量IO模块有不同的输入信号范围，用户应仔细查阅设备说明书或技术手册，以便正确设置参数。

2. 选择输入信号类型模拟量IO模块通常支持多种输入信号类型，如电流、电压、温度等。

根据实际应用需求，用户需选择相应的信号类型，并在参数设置界面进行配置。

输入信号类型的选择必须与实际连接的传感器或执行器相匹配，否则可能导致数据不准确或设备无法正常工作。

3. 设定量程和分辨率量程是指模拟量IO模块能够测量或输出的信号范围。

用户需要根据实际需求，设置适当的量程。

同时，分辨率也是非常重要的参数，它决定了模块对信号变化的最小精确度。

较高的分辨率能够提供更精确的数据，但也会增加设备的成本。

因此，在参数设置时需综合考虑实际需求和成本因素。

4. 配置报警和保护参数模拟量IO模块通常都提供报警和保护功能，以便及时发现设备故障或异常。

用户可以根据需要，配置相应的报警和保护参数。

例如，设置上下限报警阈值、断线报警等。

合理设置这些参数可帮助用户及时采取措施，保护设备安全运行。

5. 校准模拟量IO模块模拟量IO模块在长时间使用后，可能出现精度偏差或漂移。

为了保证数据的准确性，用户应定期进行校准。

校准的操作步骤通常在设备的参数设置界面中有详细说明，用户可以按照说明书或技术手册进行操作。

6. 保存参数设置参数设置完成后，用户应及时保存这些设置。

有些模拟量IO模块可能需要重新启动设备才能使新的参数生效，因此，保存设置后立即重启设备，确保参数设置成功。

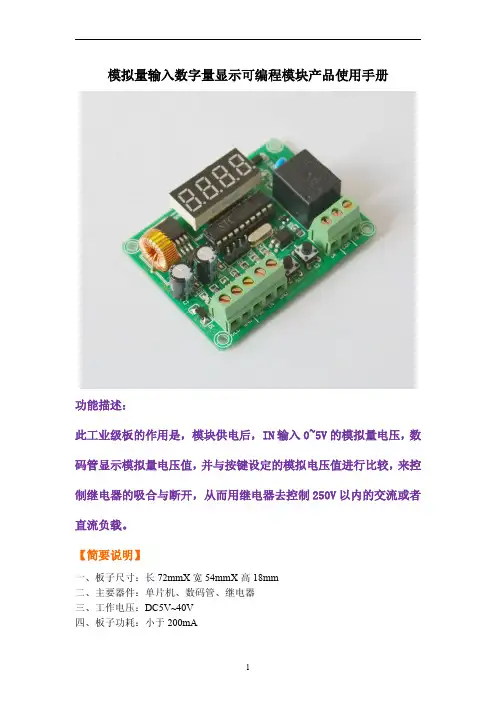

模拟量输入数字量显示可编程模块产品使用手册
功能描述：
此工业级板的作用是，模块供电后，IN输入0~5V的模拟量电压，数码管显示模拟量电压值，并与按键设定的模拟电压值进行比较，来控制继电器的吸合与断开，从而用继电器去控制250V以内的交流或者直流负载。

【简要说明】
一、板子尺寸：长72mmX宽54mmX高18mm
二、主要器件：单片机、数码管、继电器
三、工作电压：DC5V~40V
四、板子功耗：小于200mA
五、特点：
1、具有继电器输出信号指示功能。

2、供电即可工作无需外部触发。

3、具有电源指示灯，四位数码管显示功能。

4、如果您会单片机，可以根据自己需要，任意编程，我们可提供参考程序和相关资料。

5、两个按键任意调节设置参数。

6、0~5V模拟量输入。

7、可以和72MM卡槽板配合安装在DIN导轨上。

8、继电器触点干接点输出，可以控制交流或者直流250V以内任何负载。

9、端子采用螺旋压接端子
10、工作温度-40度至+70度
11、工作湿度10%~80%RH
12、四周有4个固定安装孔
13、具有电磁抗干扰能力
14、板子稳定工作可靠
【标示说明】
【接线说明】
【原理图】
【元件清单】
【PCB图】
【应用举例】
【实物图片展示】
【加壳效果图】。
