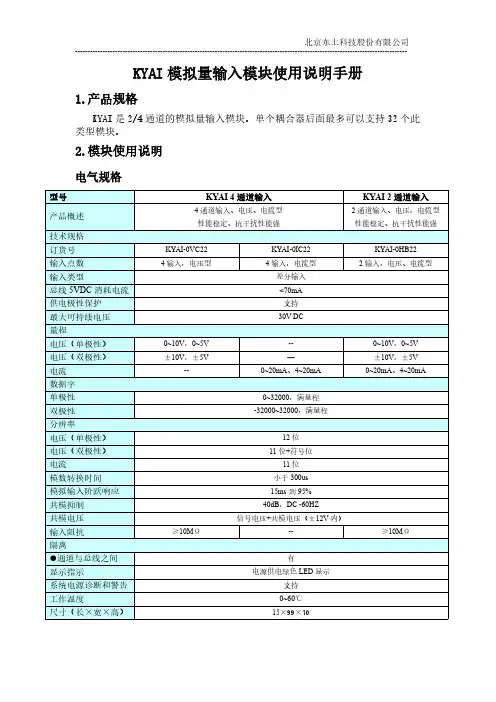

KYAI模拟量输入模块使用说明手册1.产品规格KYAI是2/4通道的模拟量输入模块。
单个耦合器后面最多可以支持32个此类型模块。
2.模块使用说明电气规格电气接线图KYAI-0VC22接线图KYAI-0IC22接线图KYAI-0HB22接线图附录：模块量程、类型配置参数设置如下：（EtherCAT\PN\S7-TCP\MODBUSTCP各总线主站的操作各有差异，详见KYRCM系列总线耦合器手册）1KYAI-0VC，KYAI-0IC模块量程、滤波方式参数设置如下：bit3-0配置量程；KYAI-0VC配置电压的量程，KYAI-0IC配置电流的量程。
bit7-4配置滤波，0000：正常滤波，0001：轻滤波，0010：无滤波；KYAI-0VC电压量程配置表：KYAI-0IC电流量程配置表：KYAI-0VC和KYAI-0IC滤波方式配置表：2对于KYAI-0HB模块，如果第1通道需要接电压信号，就接入A+和A-端子；如果第1通道需要接电流信号，就接入RA+和RA-端子；第2通道同样处理。
然后配合软件里面量程设置字来实现各种量程信号的采集，具体说明如下：Bit7Bit6-bit4Bit3Bit2-bit0Bit7-bit4通道1配置Bit7：0：测电压1：测电流Bit6-bit4代表量程000：正负10V，0-20ma001：正负5V010：0-10V011：0-5V100：4-20MABit3-bit0通道0配置Bit3：0：测电压1：测电流Bit2-bit0代表量程000：正负10V，0-20ma 001：正负5V010：0-10V011：0-5V。
HOLLiAS MACS V6 K系列硬件杭州和利时培训部学习目标熟悉K系列硬件的特点和使用方法。
掌握K系列硬件在实际项目中的配置。
目录一、系统概述四、I/O单元二、主控单元三、控制柜供电六、相关说明五、系统接地系统概述系统概述1.控制站规模2.硬件简介系统概述1.控制站规模单个现场控制站规模:I/O模块数：100个（MAX） I/O点数：1280点控制回路数：300个,其中模拟量控制回路数量≤1282.硬件简介MACS-K硬件采用模块式结构、DIN35标准导轨安装，可适应各种尺寸类型的机柜。
机柜正面机柜背面2.硬件简介◆机柜MACS-K硬件采用模块式结构、DIN35标准导轨安装，可适应各种尺寸类型的机柜。
主机柜型号：KP104-A2辅助柜型号：KP502-A2现场控制站2.硬件简介◆控制单元现场控制站的核心控制器采用“背板+模块”单元设计，1个控制器背板上可以插2个控制器和2个控制网连接模块。
◆ I/O 单元I/O模 块I/O 单元I/O 底 座2.硬件简介2.硬件简介◆总线复合电缆连接复合电缆中包含系统电源总线、现场电源总线、控制网通讯总线。
主控I/O 模块选用不同的控制网连接模块，网络拓扑结构可以实现星型和总线型。
2.硬件简介◆总线复合电缆连接星型 K-BUS02总线型 K-BUS03◆ 操作员站、现场控制站、IO 模块的地址如何设置，在什么硬件设备上实现？◆ 系统网和控制网的通讯协议和通讯介质？◆ 在K 硬件构成的现场控制站中，哪部分作为DP 从站？ 请回答前两个问题，并带着第三个问题展开后续学习思考主控单元1.概述2.K-CUT01 4槽底座3.K-CU01 控制器4.IO-BUS 模块主控单元1.概述“背板+模块”主控单元是现场控制站的中央处理单元，主要承担本站的部分信号处理、控制运算、与上位机及其它单元的通讯等任务。
1.概述◆相关产品型号说明2.K-CUT01 4槽底座◆K-CUT01 外观与接口2.K-CUT01 4槽底座 K-CUT01 技术指标2.K-CUT01 4槽底座支持插装4个模块，并为通讯及电源提供外接接口。
K ‐BUS028通道星型IO ‐BUS 模块使用说明书2013年3月A/01版MACS ‐K系列模块目录1. 概述 (1)2. 接口说明 (2)2.1 模块单元结构 (2)2.2 多功能总线扩展 (3)2.3 多功能总线连接 (4)2.4 多功能总线预制电缆 (5)2.5站地址跳线 (6)2.6 IO-BUS级联 (7)2.7 直流电源监测报警 (7)3. 指示灯说明 (8)4. 工程应用 (10)4.1 配套底座说明 (10)4.2 K-BUST02星形IO-BUS终端匹配器 (10)5. 性能指标 (14)K-BUS028通道星形IO-BUS模块1. 概述K-BUS02 模块是K系列8通道星形IO-BUS模块，同时作为IO-BUS从站，将直流电源状态、IO-BUS链路故障、机柜温度等信息上报给控制器。
可改变IO-BUS网络的拓扑结构，实现网络拓扑结构由总线型网到星形、树形等复杂网络结构的转变，并预留柜外扩展口。
K-BUS02模块兼具中继器的功能，每个通信端口可以独立驱动一个段，段间逻辑隔离，每个段上可以连接10个IO模块，本地有6个IO总线段，最多共可连接10×6= 60个IO模块。
同时支持柜外扩展，最多3级级联，在3级级联情况下，最高可支持波特率1.5Mbps；在2级级联情况下，最高可支持波特率3Mbps。
K-BUS02模块支持带电热插拔，支持冗余配置，支持多种故障检测功能，能够检测出8通道总线的断路、总线差分线之间短路等故障，并上报主控制器，且单通道故障不影响其他通道通信。
通讯状态指示灯可以监视各总线段的工作状态，并为网络诊断提供参考。
K-BUS02模块支持检测机柜温度，测温范围为-20℃~60℃，温度数据上报主控制器。
支持查询10个AC/DC电源模块输出电压稳定性功能，默认前6通道使能状态，其余4通道处于关闭状态。
K-BUS02 模块通过64针欧式连接器，与K-BUST01单槽背板、主控器背板K-CUT01、6槽主控器背板K-CUT02等连接使用。
C2000 M2VA为通道隔离网络型智能模拟量采集器，8路电压型模拟量输入（量程为0~5V），采用满量程通道隔离、全差分输入设计。
采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。
本产品还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、模拟量的组合扩展采集。
提供5年质保服务。
特点：→8路模拟量（电压量）输入；→I/O与系统完全隔离；→AI分辨率：12位；→AI输入通道采取全差分输入；→模拟量输入通道之间完全隔离，隔离度5VDC；→AI输入测量范围：0~5V ；→支持最多3个线程同时采集；→RS485接口可作为扩展接口，连接MD44，MD82，MD88，MD16、MDIA、MDV A、MDI8、MDV8等模块；→采用Modbus TCP通信协议；→RS485通信接口提供光电隔离及每线600W浪涌保护；→电源具有过流过压保护和防反接功能；→安装方便。
1.2技术参数模拟量输入接口AI 8路差分输入AI精度12bit量程0~5VAI通道隔离度 5 V DCAI输入阻抗1MΩ网络通信参数接口类型RJ-45速率10/100M自适应通信协议Modbus TCP嵌入协议ARP，ICMP，IP，TCP，DHCP 设置方式设置程序扩展RS485口通信参数波特率9600 数据位8奇偶效验无停止位 1流量控制无地址1-255串口保护参数串口ESD保护 1.5KV串口防雷600W串口过压，串口过流小于240V,小于80mA电源参数电源规格9-24VDC (推荐12VDC) 电流100mA@12VDC功耗小于2W浪涌保护 1.5kW电源过压，过流60V，500mA工作环境工作温度、湿度-25~85℃，5~95%RH，不凝露储存温度、湿度-60~125℃，5~95%RH，不凝露其他尺寸72.1*121.5*33.6mm保修5年质保产品接线图。
FLEX4011八通道模拟量(热电偶/电压/电流)采集模块用户手册目 录1 产品介绍 (3)2 电气连接及安装 (5)3 通讯协议 (9)3.1 Modbus RTU/ASCII通信协议 (9)3.1.1 Modbus寄存器地址映射 (9)3.1.2 读取数据以及处理 (13)3.2 ADAM研华通信协议 (16)3.2.1 研华通信协议命令 (16)3.2.1.1 读取单通道的数据命令 (16)3.2.1.2 读取所有通道的数据命令 (18)3.3 ASCII码对照表 (20)4 设置软件使用说明 (20)4.1 设置软件与处于设置状态的模块通信 (20)4.2 串口通信参数如何设置 (23)5 使用串口调试软件读取数据 (24)5.1 Modbus-RTU通信协议 (24)5.2 ADAM研华通信协议 (24)附录A (26)A.1 模拟量数据格式 (26)A.2 模拟量输入范围 (26)1 产品介绍FLEX-4011热电阻采集模块是FLEX-4000系列智能测控模块之一，广泛应用于温度测量的工业场合，提供了多种热电偶信号的采集以及转换，线性处理并转换成线性化的数据值，经RS-485 总线传送到控制器。
FLEX-4011具有八个测量通道，可连接J, K, T, E, R, S, B, N, C, D, G, L, U等多种规格热电偶进行测量。
模块内部各处理单元之间提供了高于1500V 的电气隔离，有效的防止模块因外界高压冲击而损坏，为工厂自动化以及楼宇自动化提供了高效的解决方案。
模块主要特点如下：· 八通道模拟量(热电偶/电压/电流)输入· 可由软件设置传感器的类型以及模块参数· 支持多种标准的热电偶· 宽电压范围输入(18-36V DC)，功耗低· RS-485网络连接，支持Modbus RTU/ASCII协议· 内置看门狗，运行稳定可靠· 外部供电/RS485通讯/模拟量输入之间3000V电气隔离· 宽温度范围运行· 安装方便，标准导轨卡装或螺钉固定2 电气连接及安装端子说明图2 接线端子拨码开关模块具有一个10位的拨码开关，说明如下。

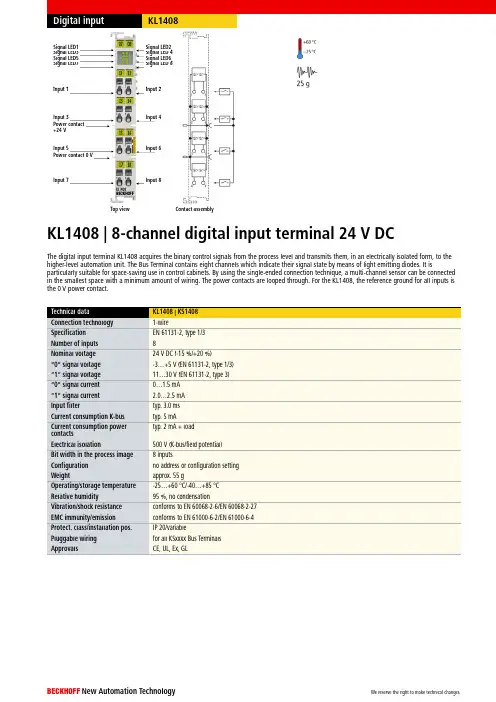

Signal LED2Signal LED1 Input 1Input 3Input 5Input 7 KL1408 | 8-channel digital input terminal 24 V DCT he digital input terminal KL1408 acquires the binary control signals from the process level and transmits them, in an electrically isolated form, to the higher-level automation unit. The Bus Terminal contains eight channels which indicate their signal state by means of light emitting diodes. It is particularly suitable for space-saving use in control cabinets. By using the single-ended connection technique, a multi-channel sensor can be connected in the smallest space with a minimum amount of wiring. The power contacts are looped through. For the KL1408, the reference ground for all inputs is the 0 V power contact.KL1408 | KS1408Connection technology1-wire SpecificationEN 61131-2, type 1/3Number of inputs8Nominal voltage24 V DC (-15 %/+20 %)“0“ signal voltage-3…+5 V (EN 61131-2, type 1/3)“1“ signal voltage11…30 V (EN 61131-2, type 3)“0“ signal current0…1.5 mA “1“ signal current2.0…2.5 mA Input filtertyp. 3.0 ms Current consumption K-bustyp. 5 mA Current consumption power contactstyp. 2 mA + load Electrical isolation500 V (K-bus/field potential)Bit width in the process image8 inputs Configurationno address or configuration setting Weightapprox. 55 g Operating/storage temperature-25…+60 °C/-40…+85 °C Relative humidity95 %, no condensation Vibration/shock resistanceconforms to EN 60068-2-6/EN 60068-2-27EMC immunity/emissionconforms to EN 61000-6-2/EN 61000-6-4Protect. class/installation pos.IP 20/variable Pluggable wiringfor all KSxxxx Bus Terminals Approvals CE, UL, Ex, GLSignal LED 8Signal LED6Signal LED 4Signal LED7 Signal LED5 Signal LED3 Power contact +24 VPower contact 0 V Input 2Input 4Input 6Input 8Top view Contact assemblyKL1408BECKHOFF New Automation Technology We reserve the right to make technical changes.。

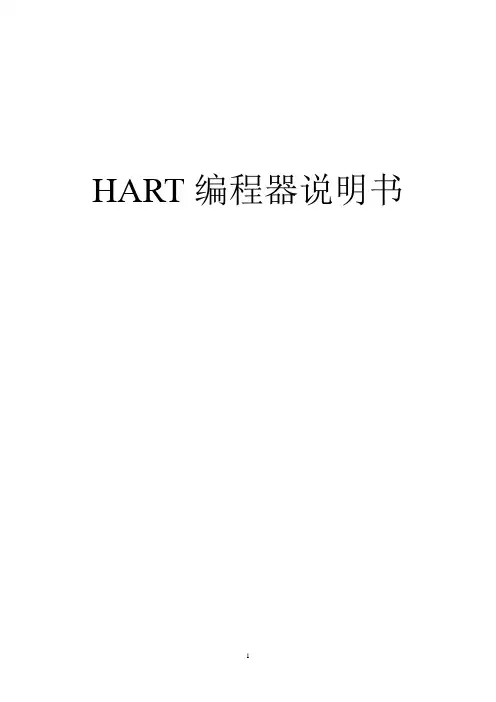

HART编程器说明书1.1 接线 (3)1.2 LCD说明 (4)1.3 操作键 (4)1.4 编程器的在线与离线操作 (6)1.5 在线菜单 (11)1.6 编程器使用 (17)1 哈特编程器的通用功能哈特编程器（见图1.1-1）是以HART（Highway Addressable Remote Transducer 可寻址远程传感器通路）通信协议为基础的手持式通信设备，用以与所有基于HART协议微处理器类型的监控仪表进行通信。
第1节主要讲述了哈特编程器的接线、LCD显示内容、键盘、在线监控菜单、离线监控菜单，电池盒、存贮模块、数据包、维护与两千年问题。
对编程器的功能也作简要说明。
第2节讲述该编程器（Fisher-Rosemount's HART设备）的功能与通常在液晶显示上显示的内容。
第3节按树状菜单形式对编程器应用于Fisher-Rosemount's HART设备的典型实例进行说明。
操作键1.1 接线编程器通过4~20mA信号回路与现场仪器仪表进行通讯，但应注意要在电源与仪表间连接一个不小于250 Ω的电阻。
HART通信协议使用频移键控FSK（Frequency Shift Keying）技术，将数字信号变换为音频信号，叠加到现场变送器和控制室之间的4～20mA电流环上来作数字通信。
协议规定的信号频率（1200Hz代表1，2200Hz代表0）和传输速率（1200bit/s）符合美国Bell 202标准。
这些音频正弦波的平均值为零，所以在现存的模拟信号中不增加直流成分，因此，在2根线上可以同时传送互不影响的模拟和数字信号。
正是由于HART协议的这种优点，使它成为工业现场广泛应用的、事实上的工业标准。
哈特通信员能从控制室、仪表站或任何线路终端与现场仪器仪表进行通讯，接线均接在图1.1-2所示后面板的接线孔上。
编程器可与PC机联接，联接应配用专门的适配器且连在编程器的串口上，注意联接串口的环境应无爆炸的危险否则会造成设备与人身的伤害。
HOLLiAS MACS -K系列模块2014年5月B 版HOLLiAS MAC-K系列手册- K-AIH01 8通道带HART模拟量输入模块重要信息危险图标：表示存在风险，可能会导致人身伤害或设备损坏件。
警告图标：表示存在风险，可能会导致安全隐患。
提示图标：表示操作建议，例如，如何设定你的工程或者如何使用特定的功能。
目录1.概述 (1)2.接口说明 (3)2.1模块单元示意图 (3)2.2IO-BUS (4)2.3模块的防混淆设计 (6)2.4模块地址跳线 (7)2.5现场接口电路原理 (8)3.指示灯说明 (12)4.其他特殊功能说明 (14)4.1抗220V AC功能 (14)4.2二线制外供电功能 (15)4.3诊断功能 (16)4.4冗余功能 (18)5.工程应用 (19)5.1底座选型说明 (19)5.2应注意事项 (20)6.尺寸图 (21)7.技术指标 (21)K-AIH018通道带HART模拟量输入模块1.概述K-AIH01为K系列8通道模拟量通道隔离输入模块，支持Profibus-DP协议、HART协议。
测量范围0～22.7mA模拟信号（默认出厂量程4～20mA），同时与现场HART智能执行器进行通信，以实现现场仪表设备的参数设置、诊断和维护等功能。
可以按1：1冗余配置使用。
无需跳线就可以设置为配电或不配电工作方式，可以接二线制仪表或四线制仪表。
K-AIH01模块具备强大的过流过压保护功能，误接±30VDC和过电流都不会损坏。
同时，配合增强型底座还可以做到现场误接220V AC不损坏。
K-AIH01模块支持带点热插拔、支持冗余配置，具备完善断线、短路、超量程诊断功能，面板设计有丰富的LED指示灯，除指示模块电源、故障、通讯信息外，每个通道也有指示灯，可以方便指示各通道的断线、短路、超量程等信息。
K-AIH01模块每个通道可设置不同的滤波参数以适应不同的干扰现场。
可以根据工艺需要，配合主控制器的不同运算周期，组成可快可慢的控制回路。
K-AIH01模块采用双冗余IO-BUS、双冗余供电工作方式，任意断一根IO-BUS，不会影响其正常工作。
K-AIH01模块采用了现场电源和系统电源分开隔离供电。
同仪表相连的电路采用现场电源供电，数字电路和通讯电路采用系统电源供电，因此现场来干扰不会影响数字电路和通讯。
K-AIH01模块实施喷涂三防漆处理，按照ISA-S71.04-1985标准生产，达到G3防腐等级。
K-AI01模块配套K-A T01、K-A T02、K-A T11、K-A T21和K-DOT01底座使用，通过电缆连接构成完整的电流测量模块单元。
模块插在模块底座上，模块底座的接线端子负责接入现场仪表信号，模块负责将模拟信号转换为数字信号，最后通过冗余的IO-BUS送给主控器单元，IO-BUS同时提供冗余的系统电源和现场电源。
如图1-1、图1-2所示，分别为模块非冗余配置和冗余配置的外观结构图。
完整的模块单元在系统机柜中的安装位置如图1-3所示：接线端子DB37插座（a ）非冗余接线端子型 （b ）非冗余DB37插座型图 1-1 模块非冗余底座示意图接线端子DB37插座图 1-2 模块冗余底座示意图机柜正面K-AIH01模块（安装在K-AT01底座上）图1-3 模块单元安装位置图2.接口说明2.1模块单元示意图K-AIH01模块是否能正常通信、能正常处理数据，都跟模块接口有直接的关联。
如图2-1所示为K-AIH01模块的外观接口示意图，图2-1中包括IO-BUS电缆插头、模块防混淆、现场信号接线端子或DB37针连接器、I/O模块地址仓和保险丝仓，下面将分别介绍各接口。
I/O模块地址仓保险丝仓(选配)IO-BUS A I/O 插槽接线端子（K-AT02底座使用DB37连接器）防混销IO-BUS B图2-1 K-AIH01模块外观接口图2.2IO-BUSIO-BUS接口位于模块的配套端子底座上，采用6针插座针孔接入，并用线卡固定。
如图2-2所示。
系统采用双冗余IO-BUS通讯总线和双冗余供电工作方式，任意断一根IO-BUS，都不会影响系统的正常运行。
K-AIH01模块通过A、B两根IO-BUS与主控制器通信，以实现系统的冗余机制。
IO-BUS内装三组两芯电缆，外壳带绝缘胶皮，提供了双现场电源总线、双系统电源总线和双IO-BUS总线供模块工作，如图2-3所示为IO-BUS端子接口图，表1、表2为各针的定义。
IO-BUS A IO-BUS B图 2-2 K-AIH01模块外观接口示意图IO-BUS B1IO-BUS A 23456456123图 2-3 K-AIH01模块IO-BUS 插座示意图表1 IO-BUS A 连接器定义表2 IO-BUS B 连接器定义整体模块的IO-BUS 连接方式如图 2-4所示。
图2-4 IO-BUS电缆连接示意图为防止A、B两根IO-BUS电缆误插错，采用防混淆的结构设计，IO-BUS连接器采用不同的针定义和插口方向，A线插头插不到B插座上，B线插头也插不到A插座上，从结构上避免了A、B 总线混插。
如图2-5所示，请您正确连接IO-BUS。
图2-5 IO-BUS的防混淆设计2.3模块的防混淆设计为了防止插错槽位损坏模块，K-AIH01模块设置了防混淆编码销。
如图2-6所示，模块的防混淆编码销分别位于模块和底座上。
模块上的防混淆编码销为阴模，每类电气兼容的模块唯一分配一个编码，出厂时固定，不可更改；底座上的防混淆编码销为阳模，可以旋转，从数字1～8共八位，可以提供8个编码位置（1～8）以配合所插入的模块。
系统默认情况下，将K-AIH01模块和对应底座的防混淆编码销都设1。
在安装时，需要您确认底座上的防混淆编码销的位置，若不一致时，您需要谨慎更改底座的防混淆编码销。
编码值=5图 2-6 底座上的防混销模块的安装请详细参见《HOLLiAS MACS-K 系统安装维护手册》的相关章节。
2.4 模块地址跳线K-AIH01模块采用十进制地址拨码跳线，用于设置模块地址，避免了以往的进制转换。
模块地址设置分十位和个位，取值范围为10（默认）~109，其中，上排双列跳线代表十位数字，从左至右依次为1~10；下排双列跳线代表个位数字，从左至右依次为0~9。
如图 2-7所示。
个位:0~9十位:1~10I/O 模块地址仓图 2-7 I/O 模块地址仓图示假设模块地址为106，则将十位代表数字10的跳线短接，将个位代表数字6的跳线短接；假设模块地址为23，则将十位代表数字2的跳线短接，将个位代表数字3的跳线短接。
如图 2-8所示。
I/O模块地址=106I/O模块地址=23图2-8 I/O模块地址跳线2.5现场接口电路原理K-AIH01为每通道预留4位接线端子用于接入现场信号，可使用现场二线制或四线制不同配电接法需求。
（1）二线制配电电流接法如图2-9所示为K-AIH01模块二线制配电电流接法。
图2-9 二线制配电电流接法（2）四线制不配电电流接法如图2-10所示为K-AIH01模块四线制不配电电流接法图2-10 四线制不配电电流接法（3）二线制、四线制信号接线示意图K-AIH01模块配套8通道的端子底座，用于连接现场信号线缆。
接线端子底座有36位，其中32位用于现场负载设备信号线缆接线，且每个通道有4位接线端子，现场接线如图2-11所示，每个接线端子定义见表3。
手操器的正、负端直接压接至二线制或四线制接线端子底座的正端、负端上。
注意：1. 电缆屏蔽层在DCS 侧单端接地；2. 接入四线制仪表时仪表端与DCS 侧地电位要相等图 2-11 现场端子接线示意图 表3 底座接线端子定义⏹当与K-DOT01底座配套使用时，支持安全栅和跨机柜接线输入；⏹表3中未说明的接线端子处，严禁接线；⏹每路信号分别用两芯屏蔽电缆连接到现场设备上，屏蔽层应接地；⏹禁止将超过±30VDC电压接入接线端子，否则将造成模块损坏。
⏹接线完毕后，请检查线缆连接是否正确、是否固定以及是否有裸露在外的。
注意不要留裸线在外以免发生短路等危险。
对于现场支持HART协议的仪表，用户可用HART手操器在远端控制室或仪表就地接入进行通信。
即方便用户配置HART仪表的设定参数（如量程上下限等）、读取仪表的检测值和设定值，也可以对仪表进行诊断和维护等。
手操器的连接方法可参考有关“手操器”的说明书。
为了方便现场信号线缆的查找和校验，K-AIH01模块的接线底座上提供了透明小便贴塑料盖，如图2-12所示。
图2-12 透明小便贴塑料盖标注示意图3.指示灯说明K-AIH01模块面板提供了丰富的状态指示灯，用来显示模块电源情况和现场设备通讯、通道的工作状态，以增强维护工作的效率。
图3-1所示为该模块的外观图，表4为各个指示灯的状态和含义。
图3-1 K-AIH01模块的外观示意图如果发生通道故障，主模块和从模块进行切换，主模块降为从模块。
切换后，若通道故障仍然存在，新主模块的故障通道灯，保持快闪状态，但不再进行切换。
对于同一通道故障，只进行一次切换。
状态灯有三种闪烁状态，不同的闪烁状态表示不同的含义，请注意区分：⏹闪亮：1.5s亮，0.5s灭⏹慢闪：0.5s亮，1.5s灭⏹快闪：0.5s亮，0.5s灭4.其他特殊功能说明4.1抗220V AC功能K-AIH01模块提供了强大的过流过压防护功能。
无论是通道误接±30VDC和220V AC现场设备，还是现场设备短路或误接大地，模块都不会损坏。
模块电源由系统电源和现场电源两种组成，且两路电路隔离。
同现场仪表相连的通道采集电路、冗余电路和HART通讯电路采用现场电源供电，而与主控制器相连的数字通讯电路和控制电路采用系统电源供电，因此模块接收现场来的信号或者干扰信号，都不会影响数字通讯电路和控制电路的正常运行。
对于外接二线制或四线制仪表，当某通道误接±30VDC（在正确接线条件下）时，通道内具有限流保护电路，从而使该通道不损坏且不影响其他通道的正常运行，当故障消除后本通道将自动恢复到正常状态，起到了通道防护作用。
K-AIH01模块通过增强底座上的保险电路来实现通道的220V AC防护功能。
当使用K-A T02、K-A T11或K-A T21增强型底座时（在正确接线条件下），误接入220V AC信号时，不损坏本模块的该通道回路也不影响其他通道，可更换增强型底座上的保险丝来恢复故障。
当现场设备出现断路或误接大地时（在正确的接线条件下），不损坏该模块的通道，也不影响该模块的其他通道，当故障消除后本通道自动恢复正常。
特别地，当K-AIH01模块具有抗220V AC功能时，系统必须要配有K-A T02、K-A T11、K-A T21增强型底座才能实现该功能。
