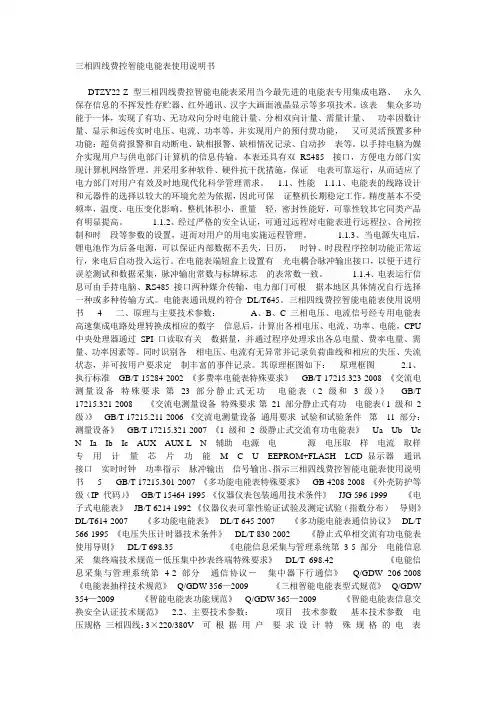

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

DTSU666.001型三相四线电子式电能表（导轨）DSSU666.001型三相三线电子式电能表（导轨）使用说明书ZTY0.464.1002浙江正泰仪器仪表有限责任公司二0二一年十一月1.概述1.1.主要用途及适用范围DTSU666系列三相四线和DSSU666系列三相三线电子式电能表（导轨）（以下简称“仪表”）是采用大规模集成电路,应用数字采样技术,是针对电力系统、通信行业、建筑行业等电力监控和电能计量需求而设计，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、正反向电能、四象限电能等参数进行实时测量与显示，采用标准DIN35mm导轨式安装；做为能源管理系统的监测终端产品，可广泛应用于工矿企业、宾馆、学校、大型公建内部电能考核与监测。

该电能表性能指标符合以下相关技术标准：GB/T 17215.211-2021《电测量设备（交流）通用要求、试验和试验条件》GB/T 17215.321-2021《电测量设备（交流）特殊要求第21部分：静止式有功电能表(A级、B 级、C级》GB/T 17215.323-2008《交流电测量设备特殊要求-第23部分：静止式无功电能表（2级和3级）》DL/T 645-2007《多功能电能表通信协议》MODUS-RTU protocol.1.2.产品特点具有正反向有功、组合有功、组合无功、四象限无功电能计量和存储功能，组合方式特征字可设；具有RS485通信口，支持ModBus-RTU或DL/T 645-2007协议；可支持多费率功能，支持尖、峰、平、谷四个费率，支持需量测量；可支持外控功能，最大支持2路继电器输出；DIN35mm标准导轨式安装，结构模数化设计，体积小、易安装；1.3.产品型号的组成及代表意义图 1产品型号组成表 1产品型号及常用规格注：1.5(6)A为经电流互感式接入，5(80)A为直接接入式。

1.4.使用环境条件1.4.1.温度范围户内式：规定工作温度范围：-10℃～+45℃，极限工作温度范围：-25℃～+70℃；1.4.2.相对湿度（年平均）小于75%RH。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安能测量四象限定义参考下图，其参考矢量是电流矢量（取向右为正方向）。

电压矢量U 随相角φ改变方向。

电压U 和电流I 间的相角φ在数学意义上取正（逆时针方向）。

图：电能测量四象限定义 3.1.2 电能计量功能电表可计量如下电能资料：分时计量功能，即可按相应的时段分别累计、存储总、尖、峰、平、谷有功电能、无功电能；分别计量正反向有功、无功分相电能。

所有电能资料均可存储当前及最近12 个月的数据，显示当前及上月、上上月的资料。

其中：四象限无功电能除能分别记录、显示外，还可通过软件编程，实现组合无功 1 和组合无功 2 的计算、记录、显示。

（注：循环显示组合无功 1 和组合无功2，但可按显和采集四象限无功量）。

分相正、反向有功无功电能，对三相四线来讲，是指A、B、C 三相各相的正、反向有功无功电能；对三相三线来讲，是指AB、BC 相各相的正、反向有功无功电Ù三相四线费控智能电能表使用说明书- 8 - 能。

1. 概述浙江正泰仪表有限责任公司生产的DTSF666、DSSF666型三相电子式多费率电能表(以下简称电能表)，符合GB/T17215-2002《1级和2级静止式交流有功电能表》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等电力行业标准对多费率表的各项要求；本产品可供计量参比频率为50Hz电网中的三相交流有功电能，并能进行多种费率和反向电能计量。

其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

2. 型号2.1 型号名称DTSF666三相四线电子式多费率电能表DSSF666三相三线电子式多费率电能表2.2 产品型号的组成及意义3. 工作原理3.1 电能计量单元工作原理电能表电能计量单元的核心是美国模拟器件公司生产的ADE7752芯片，本产品计量原理框图如图所示：被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ADE7752 芯片内部的差放电路将电压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。

被计量的电能电压信号经过电阻分压取样，通过ADE7752芯片内部的差放电路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。

每相输出瞬时功率通过数字低通滤波器，进行积分处理，然后进行绝对值累加后进入“数字/频率”转换器，经过分频电路输出的脉冲经过隔离后送入费率单元进行处理，记录总电量及费率电量。

3.2 费率单元工作原理电能计量单元输出的高频脉冲通过两个光电耦合器，一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验；另一路送到CPU芯片进行数据处理。

CPU在系统(电能表程序)指令下，根据数据存储器中记忆的时段表及实时时钟判断当前的时段类型，并根据仪表常数计算出各个不同时段的电量值，再转存到内部存储器中，存储的数据既可以通过LCD显示，又可以通过红外和RS485两种通讯方式输出。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合 DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表使用说明书三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可经过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，能够保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器经过SPI 口读取有关数据量，并经过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表使用说明书DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。

该表集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能，又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄表等。

以手持电脑为媒介实现用户与供电部门计算机的信息传输。

本表还具有双RS485 接口，方便电力部门实现计算机网络管理。

并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。

1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。

精度基本不受频率，温度、电压变化影响。

整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高。

1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时段等参数的设置，进而对用户的用电实施远程管理。

1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。

在电能表端钮盒上设置有光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志的表常数一致。

1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根据本地区具体情况自行选择一种或多种传输方式。

电能表通讯规约符合DL/T645。

三相四线费控智能电能表使用说明书- 4 - 二、原理与主要技术参数：A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过SPI 口读取有关数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。

三相四线费控智能电能表DTZY183-Z型使用说明书(陕)制00000312号西安中顺实业发展有限公司三相费控智能电能表，是根据国家电网“统一坚强智能电网”建设的总体要求，在国网公司智能电表系列标准的基础上研制而成的新一代智能电能表。

该智能电表能精确地计量有功正反向总电能、各费率电能，无功四象限电能，具有有功正反向最大需量记录功能，对有功无功功率、电压、电流、功率因素和频率等用电参数进行实时测量和处理，具有分时计量、自动抄表、电量和需量的数据存储、负荷曲线记录、事件数据记录等功能。

该系列电能表采用超大规模数字信号处理芯片、全隔离标准RS485通讯接口和红外通讯、可配置载波通讯模块、无线通讯模块。

大画面宽温液晶显示等先进技术。

制造上运用先进的SMT表面贴装工艺和进口高性能长寿命电子元器件，外壳采用高强度、阻燃环保材料、造型新颖、实用, 具有较高的绝缘强度和耐腐蚀性，是电能信息采集智能电网建设的理想选择。

二、依据主要标准和规范DL/T 645—2007 《多功能电能表通信协议》及其备案文件DL/T 566 《电压失压计时器技术条件》YD/T 1208—2002 《800MHz CDMA蜂窝移动通信网无线智能网（WIN）阶段1：接口技术要求》YD/T 1214—2006 《900/1800MHz TDMA数字蜂窝移动通信网通用分组无线业务（GPRS）设备技术要求：移动台》GB 4208-2008 外壳防护等级（IP代码）GB/T 13384—2008 机电产品包装通用技术条件GB/T 17215.211—2006 交流电测量设备 通用要求 试验和试验条件 第11部分：测量设备GB/T 17215.301—2007 多功能电能表 特殊要求GB/T 17215.321—2008 交流电测量设备 特殊要求 第21部分 静止式有功电能表（1级和2级）GB/T 17215.322—2008 交流电测量设备 特殊要求 第22部分 静止式有功电能表（0.2S级和0.5S级）GB/T 17215.323—2008 交流电测量设备 特殊要求 第23部分 静止式无功电能表（2级和3级） DL/T 645—2007 多功能电能表通信协议 DL/T 830—2002 静止式单相交流有功电能表使用导则　JJG 596-2012 电子式电能表Q/GDW 1354－2013 智能电能表功能规范Q/GDW 1356－2013 三相智能电能表型式规范Q/GDW 1827—2013三相智能电能表技术规范三、工作原理3.1 工作原理说明智能电表工作时，三相电压、电流经传感器件转换为采样信号通过滤波处理后送入数字信号处理器，由于采用了专用的数字信号处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来精确地测量电能数据，从而使电表的计量准确度有了显著改善。

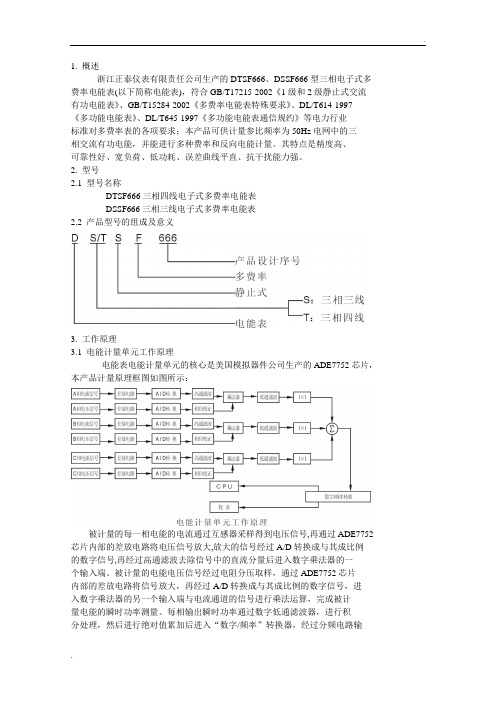

1. 概述浙江正泰仪表有限责任公司生产的DTSF666、DSSF666型三相电子式多费率电能表(以下简称电能表)，符合GB/T17215-2002《1级和2级静止式交流有功电能表》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等电力行业标准对多费率表的各项要求；本产品可供计量参比频率为50Hz电网中的三相交流有功电能，并能进行多种费率和反向电能计量。

其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

2. 型号2.1 型号名称DTSF666三相四线电子式多费率电能表DSSF666三相三线电子式多费率电能表2.2 产品型号的组成及意义3. 工作原理3.1 电能计量单元工作原理电能表电能计量单元的核心是美国模拟器件公司生产的ADE7752芯片，本产品计量原理框图如图所示：被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ADE7752 芯片内部的差放电路将电压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。

被计量的电能电压信号经过电阻分压取样，通过ADE7752芯片内部的差放电路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。

每相输出瞬时功率通过数字低通滤波器，进行积分处理，然后进行绝对值累加后进入“数字/频率”转换器，经过分频电路输出的脉冲经过隔离后送入费率单元进行处理，记录总电量及费率电量。

3.2 费率单元工作原理电能计量单元输出的高频脉冲通过两个光电耦合器，一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验；另一路送到CPU芯片进行数据处理。

CPU在系统(电能表程序)指令下，根据数据存储器中记忆的时段表及实时时钟判断当前的时段类型，并根据仪表常数计算出各个不同时段的电量值，再转存到内部存储器中，存储的数据既可以通过LCD显示，又可以通过红外和RS485两种通讯方式输出。

1. 概述浙江正泰仪表有限责任公司生产的DTSF666、DSSF666型三相电子式多费率电能表(以下简称电能表)，符合GB/T17215-2002《1级和2级静止式交流有功电能表》、GB/T15284-2002《多费率电能表特殊要求》、DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等电力行业标准对多费率表的各项要求；本产品可供计量参比频率为50Hz电网中的三相交流有功电能，并能进行多种费率和反向电能计量。

其特点是精度高、可靠性好、宽负荷、低功耗、误差曲线平直、抗干扰能力强。

2. 型号2.1 型号名称DTSF666三相四线电子式多费率电能表DSSF666三相三线电子式多费率电能表2.2 产品型号的组成及意义3. 工作原理3.1 电能计量单元工作原理电能表电能计量单元的核心是美国模拟器件公司生产的ADE7752芯片，本产品计量原理框图如图所示：被计量的每一相电能的电流通过互感器采样得到电压信号,再通过ADE7752 芯片内部的差放电路将电压信号放大,放大的信号经过A/D转换成与其成比例的数字信号,再经过高通滤波去除信号中的直流分量后进入数字乘法器的一个输入端。

被计量的电能电压信号经过电阻分压取样，通过ADE7752芯片内部的差放电路将信号放大，再经过A/D转换成与其成比例的数字信号，进入数字乘法器的另一个输入端与电流通道的信号进行乘法运算，完成被计量电能的瞬时功率测量。

每相输出瞬时功率通过数字低通滤波器，进行积分处理，然后进行绝对值累加后进入“数字/频率”转换器，经过分频电路输出的脉冲经过隔离后送入费率单元进行处理，记录总电量及费率电量。

3.2 费率单元工作原理电能计量单元输出的高频脉冲通过两个光电耦合器，一路作为无源脉冲输出用于出厂检验和用户对电能表进行校验；另一路送到CPU芯片进行数据处理。

CPU在系统(电能表程序)指令下，根据数据存储器中记忆的时段表及实时时钟判断当前的时段类型，并根据仪表常数计算出各个不同时段的电量值，再转存到内部存储器中，存储的数据既可以通过LCD显示，又可以通过红外和RS485两种通讯方式输出。
