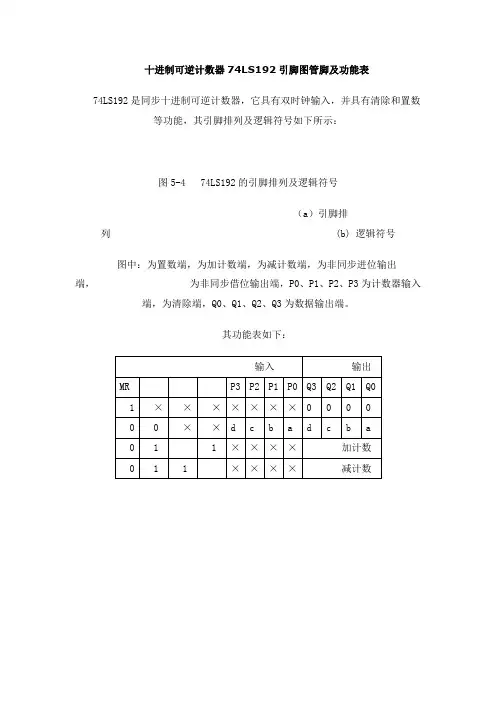

十进制可逆计数器74LS192引脚图管脚及功
能表
2011年05月19日11:22 本站整理作者:本站用户评论(0)
关键字:
十进制可逆计数器74LS192引脚图管脚及功能表
74LS192是同步十进制可逆计数器,它具有双时钟输入,并具有清除和置数等功能,其引脚排列及逻辑符号如下所示:

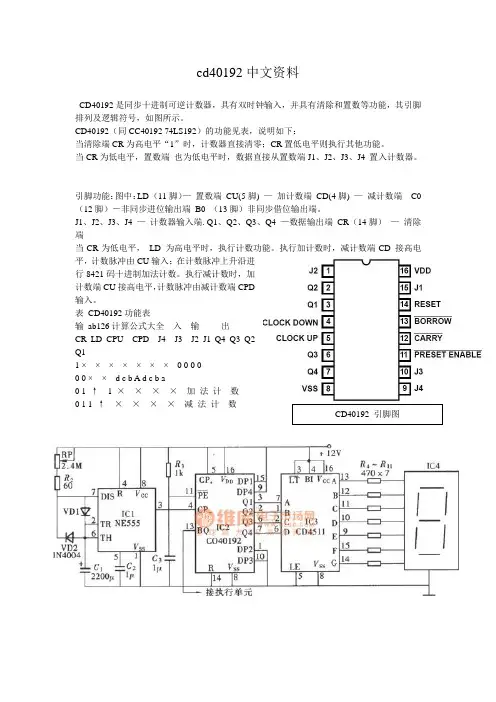

图5-4 74LS192的引脚排列及逻辑符号
(a)引脚排列(b) 逻辑符号
图中:为置数端,为加计数端,为减计数端,为非同步进位输出端,为非同步借位输出端,P0、P1、P2、P3为计数器输入端,为清除端,Q0、Q1、Q2、Q3为数据输出端。其功能表如下:

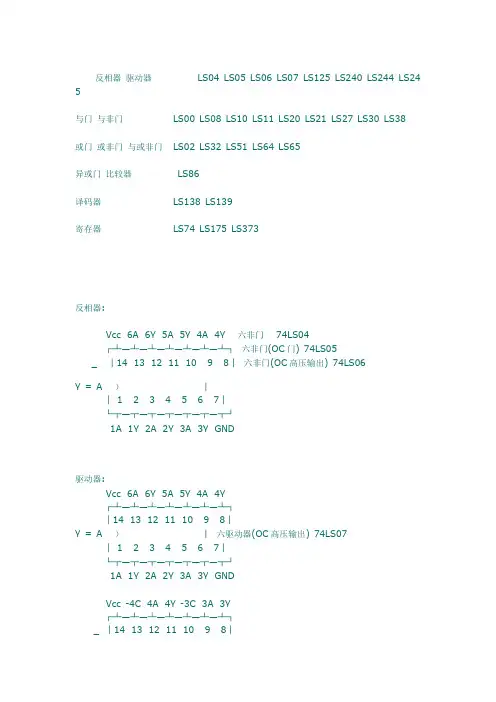

74ls00 是常用的2输入四与非门集成电路,他的作用很简单顾名思义就是实现一个与非门。Vcc 4B 4A 4Y 3B 3A 3Y
┌┴—┴—┴—┴—┴—┴—┴┐
__ │14 13 12 11 10 9 8│
Y = AB )│ 2输入四正与非门 74LS00
│ 1 2 3 4 5 6 7│
└┬—┬—┬—┬—┬—┬—┬┘
1A 1B 1Y 2A 2B 2Y GND
<74LS00引脚图>
74LS00真值表:
A=1 B=1 Y=0
A=0 B=1 Y=1
A=1 B=0 Y=1
A=0 B=0 Y=1
表5-2 74LS192的功能表
[图]74LS20管脚图74LS27管脚图
74LS20管脚图74LS27管脚图
(5) 74LS20四输入双与非门,管脚图如附图1-31所示。
(6) 74LS27三输入三或非门,管脚图如附图1-32所示。
