基于Matlab的常用滤波算法研究(含代码)讲解

matlab t1小波滤波算法Matlab T1小波滤波算法是一种用于信号处理的有效工具。

它可以帮助我们去除噪音、平滑信号、提取特征等。

本文将从介绍小波滤波算法的基本概念开始，然后详细说明如何在Matlab中实现T1小波滤波算法。

小波变换是一种数学变换方法，可以将信号分解为不同尺度的子信号。

通过将信号分解为多个频率段，我们可以更好地理解信号的频谱特征。

利用小波变换的特性，我们可以将信号分解为低频和高频成分。

低频成分包含信号的主要特征，而高频成分包含信号的细节信息。

T1小波滤波算法是一种基于小波变换的滤波方法。

它利用了小波分解和重构的原理，从而实现对信号的滤波处理。

该算法主要包含以下几个步骤：1. 读取信号数据：首先，我们需要在Matlab中读取待处理的信号数据。

这可以通过使用Matlab的读取文件函数来实现。

读取的数据可以是一个矩阵，每一列表示一个时刻的采样。

2. 小波分解：接下来，在Matlab中进行小波分解。

这可以通过调用Matlab 中的小波变换函数来实现。

小波变换函数中的参数包括信号数据和小波基。

小波基决定了小波分解的性质，常用的小波基包括haar小波、db小波等。

3. 提取低频成分：在小波分解后，我们可以得到具有不同尺度的低频和高频子信号。

低频子信号包含了主要特征，而高频子信号包含了信号的细节信息。

在T1小波滤波算法中，我们选择保留低频成分，并将高频成分设为零。

4. 小波重构：接下来，在Matlab中进行小波重构。

这可以通过调用Matlab 中的小波重构函数来实现。

小波重构函数中的参数包括低频成分和高频成分。

在T1小波滤波算法中，我们将高频成分设为零，只保留低频成分。

5. 过滤后的信号：最后，我们可以得到滤波后的信号。

通过比较滤波前后的信号，我们可以发现滤波算法的效果。

滤波后的信号能够减少噪音、平滑信号、提取特征等。

在使用Matlab T1小波滤波算法时，需要注意以下几个问题：1. 选择合适的小波基：不同的小波基具有不同的频谱特性。

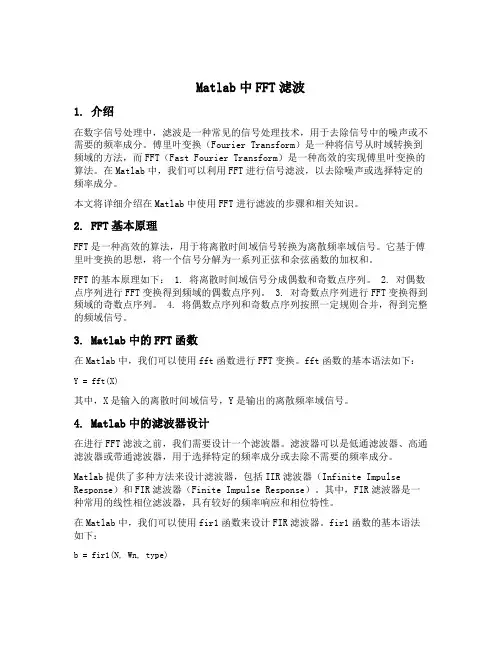

Matlab中FFT滤波1. 介绍在数字信号处理中，滤波是一种常见的信号处理技术，用于去除信号中的噪声或不需要的频率成分。

傅里叶变换（Fourier Transform）是一种将信号从时域转换到频域的方法，而FFT（Fast Fourier Transform）是一种高效的实现傅里叶变换的算法。

在Matlab中，我们可以利用FFT进行信号滤波，以去除噪声或选择特定的频率成分。

本文将详细介绍在Matlab中使用FFT进行滤波的步骤和相关知识。

2. FFT基本原理FFT是一种高效的算法，用于将离散时间域信号转换为离散频率域信号。

它基于傅里叶变换的思想，将一个信号分解为一系列正弦和余弦函数的加权和。

FFT的基本原理如下： 1. 将离散时间域信号分成偶数和奇数点序列。

2. 对偶数点序列进行FFT变换得到频域的偶数点序列。

3. 对奇数点序列进行FFT变换得到频域的奇数点序列。

4. 将偶数点序列和奇数点序列按照一定规则合并，得到完整的频域信号。

3. Matlab中的FFT函数在Matlab中，我们可以使用fft函数进行FFT变换。

fft函数的基本语法如下：Y = fft(X)其中，X是输入的离散时间域信号，Y是输出的离散频率域信号。

4. Matlab中的滤波器设计在进行FFT滤波之前，我们需要设计一个滤波器。

滤波器可以是低通滤波器、高通滤波器或带通滤波器，用于选择特定的频率成分或去除不需要的频率成分。

Matlab提供了多种方法来设计滤波器，包括IIR滤波器（Infinite Impulse Response）和FIR滤波器（Finite Impulse Response）。

其中，FIR滤波器是一种常用的线性相位滤波器，具有较好的频率响应和相位特性。

在Matlab中，我们可以使用fir1函数来设计FIR滤波器。

fir1函数的基本语法如下：b = fir1(N, Wn, type)其中，N是滤波器阶数，Wn是归一化的截止频率，type是滤波器类型（例如，’low’表示低通滤波器）。

一、介绍粒子滤波算法粒子滤波算法是一种基于蒙特卡洛方法的非线性、非高斯滤波算法，它通过一组随机产生的粒子来近似表示系统的后验概率分布，从而实现对非线性、非高斯系统的状态估计。

在实际应用中，粒子滤波算法被广泛应用于目标跟踪、导航、机器人定位等领域。

本文将以matlab 实例的形式介绍粒子滤波算法的基本原理和应用。

二、粒子滤波算法的原理及步骤粒子滤波算法的主要原理是基于贝叶斯滤波理论，通过一组随机产生的粒子来近似表示系统的后验概率分布。

其具体步骤如下：1. 初始化：随机生成一组粒子，对于状态变量的初始值和方差的估计，通过随机抽样得到一组粒子。

2. 预测：根据系统模型，对每个粒子进行状态预测，得到预测状态。

3. 更新：根据测量信息，对每个预测状态进行权重更新，得到更新后的状态。

4. 重采样：根据更新后的权重，对粒子进行重采样，以满足后验概率分布的表示。

5. 输出：根据重采样后的粒子，得到对系统状态的估计。

三、粒子滤波算法的matlab实例下面以一个简单的目标跟踪问题为例，介绍粒子滤波算法在matlab中的实现。

假设存在一个目标在二维空间中运动，我们需要通过一系列测量得到目标的状态。

我们初始化一组粒子来近似表示目标的状态分布。

我们根据目标的运动模型，预测每个粒子的状态。

根据测量信息，对每个预测状态进行权重更新。

根据更新后的权重，对粒子进行重采样，并输出对目标状态的估计。

在matlab中，我们可以通过编写一段简单的代码来实现粒子滤波算法。

我们需要定义目标的运动模型和测量模型，然后初始化一组粒子。

我们通过循环来进行预测、更新、重采样的步骤，最终得到目标状态的估计。

四、总结粒子滤波算法是一种非线性、非高斯滤波算法，通过一组随机产生的粒子来近似表示系统的后验概率分布。

在实际应用中，粒子滤波算法被广泛应用于目标跟踪、导航、机器人定位等领域。

本文以matlab实例的形式介绍了粒子滤波算法的基本原理和应用，并通过一个简单的目标跟踪问题，展示了粒子滤波算法在matlab中的实现过程。

基于Matlab的FIR滤波器设计与实现⼀、摘要 前⾯⼀篇⽂章介绍了通过FDATool⼯具箱实现滤波器的设计，见“”，这⾥通过⼏个例⼦说明采⽤Matlab语⾔设计FIR滤波器的过程。

⼆、实验平台 Matlab7.1三、实验原理 以低通滤波器为例，其常⽤的设计指标有：1. 通带边缘频率f p(数字频率为Ωp)2. 阻带边缘频率f st (数字频率为Ωst)3. 通带内最⼤纹波衰减δp=-20log10(1-αp)，单位为 dB4. 阻带最⼩衰减αs=-20log10(αs)，单位为 dB5. 阻带起伏αs6. 通带峰值起伏αp 其中，以1、2、3、4条最为常⽤。

5、6条在程序中估算滤波器阶数等参数时会⽤到。

数字频率 = 模拟频率/采样频率四、实例分析例1 ⽤凯塞窗设计⼀FIR低通滤波器，通带边界频率Ωp=0.3pi，阻带边界频率Ωs=0.5pi，阻带衰减δs不⼩于50dB。

⽅法⼀：⼿动计算滤波器阶数N和β值，之后在通过程序设计出滤波器。

第⼀步：通过过渡带宽度和阻带衰减，计算滤波器的阶数B和β值。

第⼆步：通过程序设计滤波器。

程序如下：b = fir1(29,0.4,kaiser(30,4.55));[h1,w1]=freqz(b,1);plot(w1/pi,20*log10(abs(h1)));axis([0,1,-80,10]);grid;xlabel('归⼀化频率/p') ;ylabel('幅度/dB') ;波形如下：⽅法⼆：采⽤[n,Wn,beta,ftype] = kaiserord(f,a,dev)函数来估计滤波器阶数等，得到凯塞窗滤波器。

这⾥的函数kaiserord(f,a,dev)或者kaiserord(f,a,dev,f s)： f为对应的频率，f s为采样频率；当f⽤数字频率表⽰时，f s则不需要写。

a=[1 0]为由f指定的各个频带上的幅值向量，⼀般只有0和1表⽰；a和f长度关系为（2*a的长度）- 2=（f的长度） devs=[0.05 10^(-2.5)]⽤于指定各个频带输出滤波器的频率响应与其期望幅值之间的最⼤输出误差或偏差，长度与a相等，计算公式：阻带衰减误差=αs，通带衰减误差=αp，可有滤波器指标中的3、4条得到。

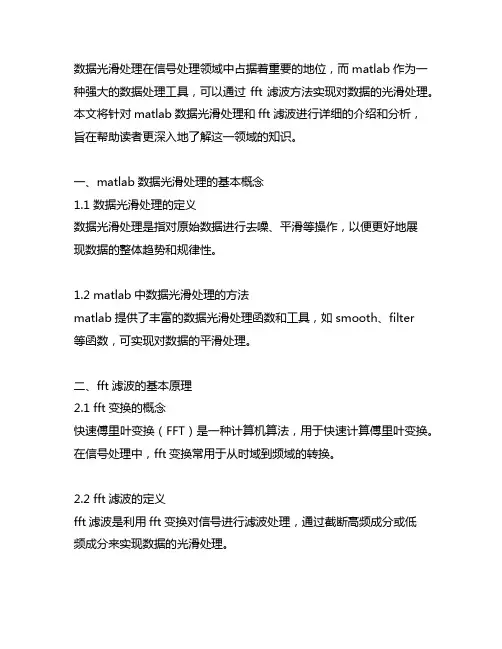

数据光滑处理在信号处理领域中占据着重要的地位，而matlab作为一种强大的数据处理工具，可以通过fft滤波方法实现对数据的光滑处理。

本文将针对matlab数据光滑处理和fft滤波进行详细的介绍和分析，旨在帮助读者更深入地了解这一领域的知识。

一、matlab数据光滑处理的基本概念1.1 数据光滑处理的定义数据光滑处理是指对原始数据进行去噪、平滑等操作，以便更好地展现数据的整体趋势和规律性。

1.2 matlab中数据光滑处理的方法matlab提供了丰富的数据光滑处理函数和工具，如smooth、filter等函数，可实现对数据的平滑处理。

二、fft滤波的基本原理2.1 fft变换的概念快速傅里叶变换（FFT）是一种计算机算法，用于快速计算傅里叶变换。

在信号处理中，fft变换常用于从时域到频域的转换。

2.2 fft滤波的定义fft滤波是利用fft变换对信号进行滤波处理，通过截断高频成分或低频成分来实现数据的光滑处理。

三、matlab中fft滤波的实现3.1 基本步骤matlab中实现fft滤波的基本步骤包括：进行fft变换、滤波处理、进行逆fft变换。

3.2 实例分析以下是一个简单的matlab代码示例，演示了如何使用fft滤波对数据进行光滑处理：```matlab生成随机信号t = 0:0.01:10;x = cos(2*pi*1*t) + 0.5*cos(2*pi*10*t) + randn(size(t));进行fft变换X = fft(x);设置滤波器H = zeros(size(X));H(1:10) = 1;滤波Y = X.*H;进行逆fft变换y = ifft(Y);绘制结果subplot(2,1,1);plot(t,x);title('原始信号');subplot(2,1,2);plot(t,y);title('滤波处理后的信号');```四、数据光滑处理和fft滤波在实际应用中的意义4.1 信号处理领域数据光滑处理和fft滤波在信号处理领域中具有广泛的应用，可帮助分析和提取信号中的有用信息。

汉明窗的FIR低通滤波：Fs=22050;[x,FS,bits]=wavread('G:\Users\DP\Desktop\SoundTest.wav');%G:\Users\DP\Desktop \SoundTest.wav G:\Users\DP\Desktop\好铃网-湖人掘金宣传片.wavx=x(:,1);figure(1);subplot(2,1,1);plot(x);%sound(x,FS,bits); %回放语音title('语音信号时域波形图')y=fft(x,3260);f=(FS/3260)*[1:1630];subplot(2,1,2);plot(f(1:1630),abs(y(1:1630)));title('语音信号频谱图');%产生噪声信号并加到语音信号t=0:length(x)-1;zs0=0.05*cos(2*pi*100*t/22050);figure(2);subplot(2,1,1)plot(zs0)title('噪声信号波形');zs1=fft(zs0,1200);%sound(zs0,FS,bits);%回放噪音f=(FS/1200)*[1:600];subplot(2,1,2)plot(f(1:600),abs(zs1(1:600)));title('噪声信号频谱');%sound(x1,FS,bits); %回放加入噪声后的语音y1=fft(x1,1200);figure(3);subplot(2,1,1);plot(x1);f=(FS/1200)*[1:600];subplot(2,1,2);plot(f(1:600),abs(y1(1:600)));title('加入噪声后的信号波形');title('加入噪声后的信号频谱');%加窗滤波wp=0.25*pi;ws=0.3*pi;wdelta=ws-wp;N=ceil(6.6*pi/wdelta); %取整t=0:(size(x1)-1);wn=(0.2+0.3)*pi/2;b=fir1(N,wn/pi,hamming(N+1)); %选择窗函数，并归一化截止频率f1=fftfilt(b,x1);figure(4)freqz(b,1,512)[h1,w1]=freqz(b,1);plot(w1*FS/(2*pi),20*log10(abs(h1)));figure(5)subplot(2,1,1)plot(t,x1)title('滤波前的时域波形');subplot(2,1,2)title('滤波后的时域波形');sound(f1); %播放滤波后的语音信号F0=fft(f1,1024);f=FS*(0:511)/1024;figure(6)y2=fft(x1,1024);subplot(2,1,1);plot(f,abs(y2(1:512))); %画出滤波前的频谱图title('滤波前的频谱')xlabel('Hz');ylabel('fuzhi');subplot(2,1,2)F1=plot(f,abs(F0(1:512))); %画出滤波后的频谱图title('滤波后的频谱')xlabel('Hz');ylabel('fuzhi');巴特沃兹低通滤波器：Fs=22050;[x,FS,bits]=wavread('G:\Users\DP\Desktop\SoundTest.wav');%G:\Users\DP\Desktop \SoundTest.wav G:\Users\DP\Desktop\好铃网-湖人掘金宣传片.wavx=x(:,1);figure(1);subplot(2,1,1);plot(x);%sound(x,FS,bits); %回放语音title('语音信号时域波形图')y=fft(x,3260);f=(FS/1630)*[1:1630];subplot(2,1,2);plot(f(1:1630),abs(y(1:1630)));title('语音信号频谱图');%产生噪声信号并加到语音信号t=0:length(x)-1;zs=0.05*cos(2*pi*10000*t/22050);zs0=0.05*cos(2*pi*10000*t/22050000); figure(2);subplot(2,1,1)plot(zs0)title('噪声信号波形');zs1=fft(zs,1200);%sound(zs,FS,bits); %回放噪音subplot(2,1,2)plot(f(1:600),abs(zs1(1:600)));title('噪声信号频谱');x1=x+zs';sound(x1,FS,bits); %回放加入噪声后的语音y1=fft(x1,1200);figure(3);subplot(2,1,1);plot(x1);title('加入噪声后的信号波形');subplot(2,1,2);plot(f(1:600),abs(y1(1:600)));title('加入噪声后的信号频谱');%低通滤波fp=3000;fs=3500;Fs=22050;rp=1;rs=10;wp=2*pi*fp/Fs;ws=2*pi*fs/Fs;Fs1=1;wap=2*tan(wp/2);was=2*tan(ws/2);[N,wc]=buttord(wap,was,rp,rs,'s');[B,A]=butter(N,wc,'s');[Bz,Az]=bilinear(B,A,Fs1);figure(4);[h,w]=freqz(Bz,Az,512,Fs1*22050);plot(w,abs(h));title('巴特沃斯低通滤波器');xlabel('频率（HZ）');ylabel('耗损（dB）');grid on;yd=filter(Bz,Az,x1);figure(5);subplot(2,1,1);plot(yd); title('滤波后信号波形');ydd=fft(yd,1200);subplot(2,1,2);plot(f(1:600),abs(ydd(1:600)));title('滤波后信号频谱');%sound(yd,FS,bits);巴特沃兹高通滤波器：Fs=22050;[x,FS,bits]=wavread('G:\Users\DP\Desktop\SoundTest.wav'); x=x(:,1);figure(1);subplot(2,1,1);plot(x);%sound(x,FS,bits); %回放语音title('语音信号时域波形图')y=fft(x,3260);f=(FS/1630)*[1:1630];subplot(2,1,2);plot(f(1:1630),abs(y(1:1630)));title('语音信号频谱图');%产生噪声信号并加到语音信号t=0:length(x)-1;zs0=0.25*cos(2*pi*100*t/22050);figure(2);subplot(2,1,1)plot(zs0)title('噪声信号波形');zs1=fft(zs0,1200);%sound(zs0,FS,bits); %回放噪音subplot(2,1,2)plot(f(1:600),abs(zs1(1:600)));title('噪声信号频谱');x1=x+zs0';%sound(x1,FS,bits); %回放加入噪声后的语音y1=fft(x1,1200);figure(3);subplot(2,1,1);plot(x1);title('加入噪声后的信号波形');subplot(2,1,2);plot(f(1:600),abs(y1(1:600)));title('加入噪声后的信号频谱');%高通滤波fp=400;fs=300;Fs=22050;rp=1;rs=10;wp=2*pi*fp/Fs;ws=2*pi*fs/Fs;T=1;Fs1=1;wap=2*tan(wp/2);was=2*tan(ws/2);[N,wc]=buttord(wap,was,rp,rs,'s');[B,A]=butter(N,wc,'high','s');[Bz,Az]=bilinear(B,A,Fs1);figure(4);[h,w]=freqz(Bz,Az,512,Fs1*22050);plot(w,abs(h));title('巴特沃斯高通滤波器');xlabel('频率（HZ）');ylabel('耗损（dB）');grid on;yd=filter(Bz,Az,x1);figure(5);subplot(2,1,1);plot(yd); title('滤波后信号波形');ydd=fft(yd,1200);subplot(2,1,2);plot(f(1:600),abs(ydd(1:600)));title('滤波后信号频谱');%sound(yd,FS,bits)巴特沃兹带通滤波器：Fs=22050;[x,FS,bits]=wavread('G:\Users\DP\Desktop\SoundTest.wav');x=x(:,1);figure(1);subplot(2,1,1);plot(x);%sound(x,FS,bits); %回放语音title('语音信号时域波形图')y=fft(x,3260);f=(FS/1630)*[1:1630];subplot(2,1,2);plot(f(1:1630),abs(y(1:1630)));title('语音信号频谱图');%产生噪声信号并加到语音信号t=0:length(x)-1;zs0=0.05*cos(2*pi*100*t/22050);figure(2);subplot(2,1,1)plot(zs0)title('噪声信号波形');zs1=fft(zs0,1200);%sound(zs,FS,bits); %回放噪音subplot(2,1,2)plot(f(1:600),abs(zs1(1:600)));title('噪声信号频谱');x1=x+zs0';%sound(x1,FS,bits); %回放加入噪声后的语音y1=fft(x1,1200);figure(3);subplot(2,1,1);plot(x1);title('加入噪声后的信号波形');subplot(2,1,2);plot(f(1:600),abs(y1(1:600)));title('加入噪声后的信号频谱');%带通滤波fp=[800,9000];fs=[700,10000];Fs=22050;rp=1;rs=10;wp=2*pi*fp/Fs;ws=2*pi*fs/Fs;T=1;Fs1=1;wap=2*tan(wp/2);was=2*tan(ws/2);[N,wc]=buttord(wap,was,rp,rs,'s');[B,A]=butter(N,wc,'s');[Bz,Az]=bilinear(B,A,Fs1);figure(4);[h,w]=freqz(Bz,Az,512,Fs1*22050);plot(w,abs(h));title('巴特沃斯带通滤波器');xlabel('频率（HZ）');ylabel('耗损（dB）'); grid on;yd=filter(Bz,Az,x1);figure(5);subplot(2,1,1);plot(yd);ydd=fft(yd,1200);subplot(2,1,2);plot(f(1:600),abs(ydd(1:600))); %sound(yd,FS,bits)Blackman加窗高通滤波器：Fs=22050;[x,FS,bits]=wavread('G:\Users\DP\Desktop\SoundTest.wav'); x=x(:,1);figure(1);subplot(2,1,1);plot(x);%sound(x,FS,bits); %回放语音title('语音信号时域波形图')y=fft(x,3260);f=(FS/1630)*[1:1630];subplot(2,1,2);plot(f(1:1630),abs(y(1:1630)));title('语音信号频谱图');%产生噪声信号并加到语音信号%产生噪声信号并加到语音信号t=0:length(x)-1;zs0=0.05*cos(2*pi*100*t/22050);figure(2);subplot(2,1,1)plot(zs0)title('噪声信号波形');zs1=fft(zs0,1200);%sound(zs,FS,bits); %回放噪音subplot(2,1,2)plot(f(1:600),abs(zs1(1:600)));title('噪声信号频谱');x1=x+zs0';%sound(x1,FS,bits); %回放加入噪声后的语音y1=fft(x1,1200);figure(3);subplot(2,1,1);plot(x1);title('加入噪声后的信号波形'); subplot(2,1,2);plot(f(1:600),abs(y1(1:600)));title('加入噪声后的信号频谱');%高通加窗滤波fp=600,fc=400;wp=2*pi*fp/FS;ws=2*pi*fc/FS;Bt=wp-ws;N0=ceil(11*pi/Bt);N=N0+mod(N0+1,2);wc=(wp+ws)/2/pi;hn=fir1(N-1,wc,'high',blackman(N)); X=conv(hn,x);%sound(X,FS,bits);X1=fft(X,1200);figure(4);subplot(211);plot(X);title('滤波后的信号波形');subplot(212);plot(f(1:600),abs(X1(1:600)));title('滤波后的信号频谱')。

如何利用Matlab技术进行数字滤波数字滤波是一种广泛应用于信号处理和图像处理中的技术。

而Matlab作为一种强大的数学软件工具，在数字滤波方面也有很高的应用价值。

本文将介绍如何利用Matlab技术进行数字滤波，从概念到具体实现，帮助读者更好地掌握这一技术。

一、数字滤波的基本概念数字滤波是一种对数字信号进行处理的技术，通过改变信号的频率特性或时域特性，达到去除或强调信号中某些成分的目的。

数字滤波可以分为无限长脉冲响应（IIR）滤波器和有限长脉冲响应（FIR）滤波器两种。

二、Matlab中数字滤波的基本函数在Matlab中，数字滤波可以使用一些基本函数实现。

其中最常用的是fir1和filter函数。

fir1函数用于设计FIR滤波器的滤波器系数，而filter函数用于对信号进行滤波处理。

三、设计FIR滤波器FIR滤波器是一种非递归滤波器，其系统函数是有限长的。

在Matlab中，可以使用fir1函数对FIR滤波器的系数进行设计。

fir1函数的输入参数包括滤波器阶数、截止频率以及窗函数类型等。

通过调节这些参数，可以设计出不同的FIR滤波器。

四、对信号进行滤波处理在得到FIR滤波器的系数后，可以使用filter函数对信号进行滤波处理。

filter函数的输入参数包括滤波器系数和待滤波的信号等。

通过调用filter函数，可以对信号进行低通滤波、高通滤波或带通滤波等操作。

五、实例演示为了更好地理解如何利用Matlab进行数字滤波，下面将通过一个实例对其进行演示。

假设有一个包含高频噪声的信号，我们希望去除这些噪声，得到清晰的信号。

首先，我们使用fir1函数设计一个低通滤波器。

假设我们希望截止频率为1kHz，滤波器阶数为100。

通过调用fir1函数，得到该滤波器的系数。

接下来，我们生成一个包含高频噪声的信号，并加上一些正弦波成分。

我们将这个信号输入到filter函数中，利用之前得到的滤波器系数进行滤波处理。

最终，我们可以得到去除了噪声的清晰信号。

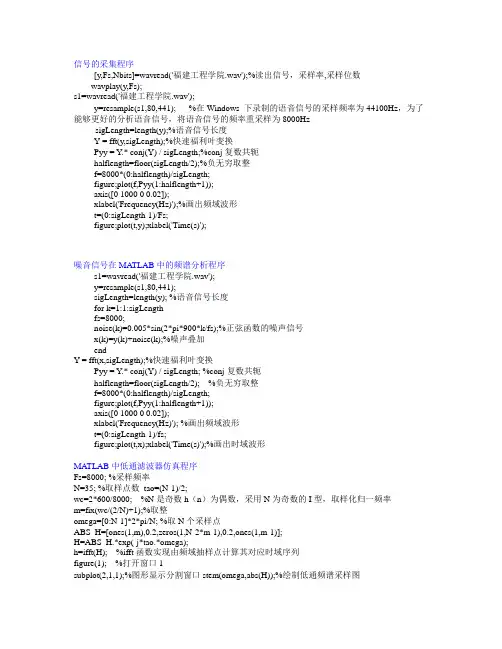

信号的采集程序[y,Fs,Nbits]=wavread('福建工程学院.wav');%读出信号，采样率,采样位数wavplay(y,Fs);s1=wavread('福建工程学院.wav');y=resample(s1,80,441); %在Windows 下录制的语音信号的采样频率为44100Hz，为了能够更好的分析语音信号，将语音信号的频率重采样为8000HzsigLength=length(y);%语音信号长度Y = fft(y,sigLength);%快速福利叶变换Pyy = Y.* conj(Y) / sigLength;%conj复数共轭halflength=floor(sigLength/2);%负无穷取整f=8000*(0:halflength)/sigLength;figure;plot(f,Pyy(1:halflength+1));axis([0 1000 0 0.02]);xlabel('Frequency(Hz)');%画出频域波形t=(0:sigLength-1)/Fs;figure;plot(t,y);xlabel('Time(s)');噪音信号在MA TLAB中的频谱分析程序s1=wavread('福建工程学院.wav');y=resample(s1,80,441);sigLength=length(y); %语音信号长度for k=1:1:sigLengthfs=8000;noise(k)=0.005*sin(2*pi*900*k/fs);%正弦函数的噪声信号x(k)=y(k)+noise(k);%噪声叠加endY = fft(x,sigLength);%快速福利叶变换Pyy = Y.* conj(Y) / sigLength; %conj复数共轭halflength=floor(sigLength/2); %负无穷取整f=8000*(0:halflength)/sigLength;figure;plot(f,Pyy(1:halflength+1));axis([0 1000 0 0.02]);xlabel('Frequency(Hz)'); %画出频域波形t=(0:sigLength-1)/fs;figure;plot(t,x);xlabel('Time(s)');%画出时域波形MATLAB中低通滤波器仿真程序Fs=8000; %采样频率N=35; %取样点数tao=(N-1)/2;wc=2*600/8000; %N是奇数h（n）为偶数，采用N为奇数的I型，取样化归一频率m=fix(wc/(2/N)+1);%取整omega=[0:N-1]*2*pi/N; %取N个采样点ABS_H=[ones(1,m),0.2,zeros(1,N-2*m-1),0.2,ones(1,m-1)];H=ABS_H.*exp(-j*tao.*omega);h=ifft(H); %ifft函数实现由频域抽样点计算其对应时域序列figure(1); %打开窗口1subplot(2,1,1);%图形显示分割窗口stem(omega,abs(H));%绘制低通频谱采样图title('理想低通频谱取样点')subplot(2,1,2);stem([0:N-1],real(h));%绘出低通脉冲响应图title('频率取样法设计的低通脉冲响应')Hh=fft(h,512);%对信号进行傅立叶变换Hh_db=20*log10(abs(Hh));figure(2);omega=[0:255]*pi/256;plot(omega,Hh_db(1:256));title('滤波器的低通衰耗特性')set(gca,'ytick',[(-120:20:-20),-3,0]);s1=wavread('福建工程学院.wav');y=resample(s1,80,441);sigLength=length(y);for k=1:1:sigLengthfs=8000;noise(k)=0.005*sin(2*pi*900*k/fs);x(k)=y(k)+noise(k);%噪声信号的叠加endY = fft(x,sigLength);%对信号进行傅立叶变换Pyy = Y.* conj(Y) / sigLength;halflength=floor(sigLength/2);f=8000*(0:halflength)/sigLength;figure;plot(f,Pyy(1:halflength+1));axis([0 1000 0 0.02]);xlabel('Frequency(Hz)');a=conv(x,h); %相乘运算sigLength=length(a);Y = fft(a,sigLength); %对信号进行傅立叶变换Paa = Y.* conj(Y) / sigLength;halflength=floor(sigLength/2);f1=8000*(0:halflength)/sigLength;figure;plot(f1,Paa(1:halflength+1));axis([0 1000 0 0.02]);xlabel('Frequency(Hz)');。

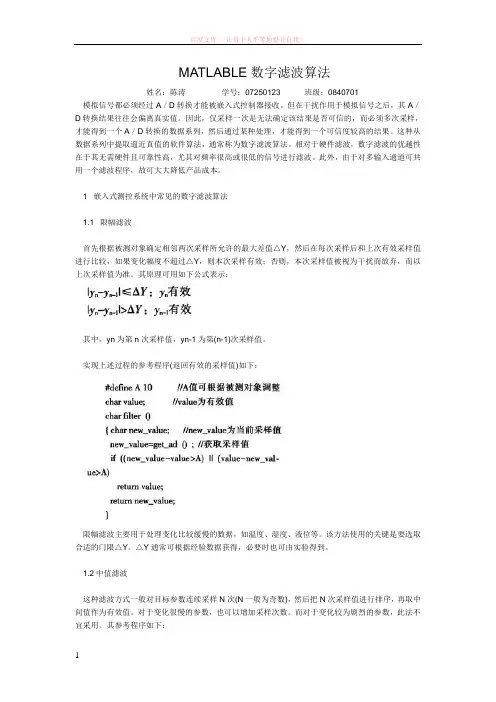

MATLABLE数字滤波算法姓名：陈涛学号：07250123 班级：0840701 模拟信号都必须经过A／D转换才能被嵌入式控制器接收。

但在干扰作用于模拟信号之后，其A／D转换结果往往会偏离真实值。

因此，仅采样一次是无法确定该结果是否可信的，而必须多次采样，才能得到一个A／D转换的数据系列，然后通过某种处理，才能得到一个可信度较高的结果。

这种从数据系列中提取逼近真值的软件算法，通常称为数字滤波算法。

相对于硬件滤波，数字滤波的优越性在于其无需硬件且可靠性高，尤其对频率很高或很低的信号进行滤波。

此外，由于对多输入通道可共用一个滤波程序，故可大大降低产品成本。

1 嵌入式测控系统中常见的数字滤波算法1.1 限幅滤波首先根据被测对象确定相邻两次采样所允许的最大差值△Y，然后在每次采样后和上次有效采样值进行比较，如果变化幅度不超过△Y，则本次采样有效；否则，本次采样值被视为干扰而放弃，而以上次采样值为准。

其原理可用如下公式表示：其中，yn为第n次采样值，yn-1为第(n-1)次采样值。

实现上述过程的参考程序(返回有效的采样值)如下：限幅滤波主要用于处理变化比较缓慢的数据，如温度、湿度、液位等。

该方法使用的关键是要选取合适的门限△Y。

△Y通常可根据经验数据获得，必要时也可由实验得到。

1.2中值滤波这种滤波方式一般对目标参数连续采样N次(N一般为奇数)，然后把N次采样值进行排序，再取中间值作为有效值。

对于变化很慢的参数，也可以增加采样次数。

而对于变化较为剧烈的参数，此法不宜采用。

其参考程序如下：1.3算术平均滤波该算法对目标参数先进行连续采样，然后求其算术平均值作为有效采样值。

该算法适用于对具有随机干扰的信号进行滤波。

这种信号的特点是有一个平均值。

信号在某一数值附近上下波动。

信号的平滑程度完全取决于采样次数N，采样次数越多，平滑效果越好，但系统的灵敏度也会下降。

为方便求平均值，N一般取4、8、16之类的2的整数次幂，以便系统用移位法来代替除法。

子带自适应滤波器matlab代码以下是一个简单的MATLAB代码示例，用于实现子带自适应滤波器。

```matlab% 定义参数N = 100; % 信号长度M = 10; % 子带数量alpha = 0.01; % LMS算法步长mu = 0.01; % 子带滤波器步长% 生成信号x = randn(N,1);y = filter([1 0.5],1,x);d = y + 0.1*randn(N,1); % 目标信号% 子带分割subbands = cell(M,1);for i=1:Msubbands{i} = x((i-1)*ceil(N/M)+1:i*ceil(N/M),:);end% 子带滤波器初始化subband_filters = cell(M,1);for i=1:Msubband_filters{i} = filter([1 0],1,subbands{i}); % LMS算法初始化end% 子带滤波器训练for t=1:Nx_t = x(t,:);d_t = d(t,:);for i=1:Mif t <= M*(ceil(N/M))subband_filters{i} =lms(subband_filters{i},x_t,d_t,alpha); % LMS算法训练子带滤波器endx_t = x_t -subband_filters{i}.b*subband_filters{i}.a'*x_t; % 子带滤波器处理ende = d_t - sum(x_t,2); % 误差计算end% LMS算法更新子带滤波器参数function f = lms(f,x,d,alpha)f.a = f.a + 2*alpha*(d - f.b*f.a'*x) * x;f.b = f.b + alpha * (d - f.b*f.a'*x);end```该代码使用LMS算法训练子带滤波器，并使用子带滤波器对信号进行处理。

%写上标题%设计低通滤波器：[N,Wc]=buttord()%估算得到Butterworth低通滤波器的最小阶数N和3dB截止频率Wc[a,b]=butter(N,Wc); %设计Butterworth低通滤波器[h,f]=freqz(); %求数字低通滤波器的频率响应figure(2); % 打开窗口2subplot(221); %图形显示分割窗口plot(f,abs(h)); %绘制Butterworth低通滤波器的幅频响应图title(巴氏低通滤波器'');grid; %绘制带网格的图像sf=filter(a,b,s); %叠加函数S经过低通滤波器以后的新函数subplot(222);plot(t,sf); %绘制叠加函数S经过低通滤波器以后的时域图形xlabel('时间(seconds)');ylabel('时间按幅度');SF=fft(sf,256); %对叠加函数S经过低通滤波器以后的新函数进行256点的基—2快速傅立叶变换w= %新信号角频率subplot(223);plot()); %绘制叠加函数S经过低通滤波器以后的频谱图title('低通滤波后的频谱图');%设计高通滤波器[N,Wc]=buttord()%估算得到Butterworth高通滤波器的最小阶数N和3dB截止频率Wc[a,b]=butter(N,Wc,'high'); %设计Butterworth高通滤波器[h,f]=freqz(); %求数字高通滤波器的频率响应figure(3);subplot(221);plot(f,abs(h)); %绘制Butterworth高通滤波器的幅频响应图title('巴氏高通滤波器');grid; %绘制带网格的图像sf=filter(); %叠加函数S经过高通滤波器以后的新函数subplot(222);plot(t,sf); ;%绘制叠加函数S经过高通滤波器以后的时域图形xlabel('Time(seconds)');ylabel('Time waveform');w; %新信号角频率subplot(223);plot()); %绘制叠加函数S经过高通滤波器以后的频谱图title('高通滤波后的频谱图');%设计带通滤波器[N,Wc]=buttord([)%估算得到Butterworth带通滤波器的最小阶数N和3dB截止频率Wc[a,b]=butter(N,Wc); %设计Butterworth带通滤波器[h,f]=freqz(); %求数字带通滤波器的频率响应figure(4);subplot(221);plot(f,abs(h)); %绘制Butterworth带通滤波器的幅频响应图title('butter bandpass filter');grid; %绘制带网格的图像sf=filter(a,b,s); %叠加函数S经过带通滤波器以后的新函数subplot(222);plot(t,sf); %绘制叠加函数S经过带通滤波器以后的时域图形xlabel('Time(seconds)');ylabel('Time waveform');SF=fft(); %对叠加函数S经过带通滤波器以后的新函数进行256点的基—2快速傅立叶变换w=( %新信号角频率subplot(223);plot(')); %绘制叠加函数S经过带通滤波器以后的频谱图title('带通滤波后的频谱图');实例应用：matlab设计的带通滤波器方法改变参数就行了cheb1% wp1=0.45*pi;wp2=0.65*pi;ws1=0.3*pi;ws2=0.75*pi;Rp=1;Rs=40% =============双线型变换法=========================================wp1=0.45*pi; wp2=0.65*pi;ws1=0.3*pi; ws2=0.75*pi;Rp=1; Rs=40;Wp1=tan(wp1/2); Wp2=tan(wp2/2);Ws1=tan(ws1/2); Ws2=tan(ws2/2);BW=Wp2-Wp1; W0=Wp1*Wp2; W00=sqrt(W0);WP=1; WS=WP*(W0^2-Ws1^2)/(Ws1*BW);[N,Wn]=cheb1ord(WP,WS,Rp,Rs,'s');[B,A]=cheby1(N,Rp,Wn,'s');[BT,A T]=lp2bp(B,A,W00,BW);[num,den]=bilinear(BT,A T,0.5);[h,omega]=freqz(num,den,64);subplot(2,2,1);stem(omega/pi,abs(h));xlabel('\omega/\pi');ylabel('|H(z)|');subplot(2,2,2);stem(omega/pi,20*log10(abs(h)));xlabel('\omega/\pi');ylabel('增益.dB');%=============双线性变化法2=================================ws=0.6*pi;Ap=1;As=25;wp=0.4*pi;T=0.001;Fs=1/T;wp=wp/T;ws=ws/T;N=buttord(wp,ws,Ap,As,'s');fprintf('\nN=%d\n',N);wc=wp/((10^(0.1*Ap)-1)^(1/2/N));fprintf('\nwc=%.4e\n',wc);[numa,dena]=butter(N,wc,'s');fprintf('\n');disp('A numerator polynomial');fprintf('%.4e\n',numa);fprintf('\n');disp('A Denominator polynomial');fprintf('%.4e\n',dena);[numd,dend]=bilinear(numa,dena,Fs);w=linspace(0,pi,512);h=freqz(numd,dend,w);norm=max(abs(h));numd1=abs(h)/norm;plot(w/pi,20*log10(numd1));grid;%xlable('Normalized frequency');%ylable('Gain,dB');fprintf('\n');disp('D numerator polynomial');fprintf('%.4e\n',numd);fprintf('\n');disp('D numerator polynomial');fprintf('%.4e\n',dend);% =============直接法================================= wp1=0.45*pi; wp2=0.65*pi;ws1=0.3*pi; ws2=0.75*pi;Rp=1; Rs=40;Wp=[wp1/pi,wp2/pi]; Ws=[ws1/pi,ws2/pi];[N,Wn]=cheb1ord(Wp,Ws,Rp,Rs);[B,A]=cheby1(N,Rp,Wn);[h,omega]=freqz(B,A,64);subplot(2,2,3);stem(omega/pi,abs(h));xlabel('\omega/\pi');ylabel('|H(z)|');subplot(2,2,4);stem(omega/pi,20*log10(abs(h)));xlabel('\omega/\pi');ylabel('增益.dB');%cheby2%% wp1=0.45*pi;wp2=0.65*pi;ws1=0.3*pi;ws2=0.75*pi;Rp=1;Rs=40% =============脉冲响应不变法的程序================================= wp=0.4*pi;ws=0.6*pi;Ap=1;As=25;wp=0.4*pi;T=0.001;Fs=1/T;wp=wp/T;ws=ws/T;N=buttord(wp,ws,Ap,As,'s');fprintf('\nN=%d\n',N);wc=wp/((10^(0.1*Ap)-1)^(1/2/N));fprintf('\nwc=%.4e\n',wc);[numa,dena]=butter(N,wc,'s');fprintf('\n');disp('A numerator polynomial');fprintf('%.4e\n',numa);fprintf('\n');disp('A Denominator polynomial');fprintf('%.4e\n',dena);[numd,dend]=impinvar(numa,dena,Fs);w=linspace(0,pi,512);h=freqz(numd,dend,w);norm=max(abs(h));numd1=abs(h)/norm;plot(w/pi,-20*log10(numd1));grid;%xlable('Normalized frequency');%ylable('Gain,dB');fprintf('\n');disp('D numerator polynomial');fprintf('%.4e\n',numd);fprintf('\n');disp('D numerator polynomial');fprintf('%.4e\n',dend);各种滤波器形式的MATLAB参考程序和仿真内容%*******************************************************************%%mode: 1--巴特沃斯低通；2--巴特沃斯高通；3--巴特沃斯带通；4--巴特沃斯带阻% 5--契比雪夫低通；6--契比雪夫高通；7--契比雪夫带通；8--契比雪夫带阻%fp1,fp2：通带截止频率，当高通或低通时只有fp1有效%fs1, fs2：阻带截止频率，当高通或低通时只有fs1有效%rp: 通带波纹系数%as: 阻带衰减系数%sample: 采样率%h: 返回设计好的滤波器系数%*******************************************************************% function[b,a]=iirfilt(mode,fp1,fp2,fs1,fs2,rp,as,sample)wp1=2*fp1/sample;wp2=2*fp2/sample;ws1=2*fs1/sample;ws2=2*fs2/sample;%得到巴特沃斯滤波器的最小阶数N和3bd频率wnif mode<3[N,wn]=buttord(wp1,ws1,rp,as);elseif mode<5[N,wn]=buttord([wp1 wp2],[ws1 ws2],rp,as);%得到契比雪夫滤波器的最小阶数N和3bd频率wnelseif mode<7[N,wn]=cheb1ord(wp1,ws1,rp,as);else[N,wn]=cheblord([wp1 wp2],[ws1 ws2],rp,as);end%得到滤波器系数的分子b和分母aif mode= =1[b，a]=butter(N,wn);endif mode= =2[b，a]=butter(N,wn,/high/);endif mode= =3[b，a]=butter(N,wn);endif mode= =4[b，a]=butter(N,wn,/stop/);endif mode= =5[b，a]=cheby1(N,rp,wn);endif mode= =6[b，a]=cheby1(N,rp,wn,/high/);endif mode= =7[b，a]=cheby1(N,rp,wn);endif mode= =8[b，a]=cheby1(N,rp,wn,/stop/);endset(gcf,/menubar/,menubar);freq_response=freqz(b,a);magnitude=20*log10(abs(freq_response));m=0:511;f=m*sample/(2*511);subplot(3,1,1);plot(f,magnitude);grid; %幅频特性axis([0 sample/2 1.1*min(magnitude) 1.1*max(magnitude)]); ylabel('Magnitude');xlabel('Frequency-->');phase=angle(freq_response);subplot(3,1,2);plot(f,phase);grid; %相频特性axis([0 sample/2 1.1*min(phase) 1.1*max(phase)]);ylabel('Phase');xlabel('Frequency-->');h=impz(b,a,32); %32点的单位函数响应t=1:32;subplot(3,1,3);stem(t,h);grid;axis([0 32 1.2*min(h) 1.1*max(h)]);ylabel('h(n)');xlabel('n-->');。

如何在Matlab中实现信号处理和滤波操作信号处理和滤波是数字信号处理中的重要技术。

在实际应用中，我们经常需要对信号进行处理和滤波，以提取有用的信息或者去除不需要的噪声。

MATLAB作为一种强大的数学计算软件，提供了丰富的信号处理和滤波函数和工具箱，能够方便地实现各种信号处理和滤波操作。

本文将介绍如何在MATLAB中进行信号处理和滤波。

一、信号处理基础在开始讲解如何在MATLAB中实现信号处理和滤波操作之前，我们首先需要了解一些信号处理基础知识。

信号处理是将连续或离散的信号进行采样、变换、滤波等操作的过程。

这些操作可以用数学模型来描述，如傅里叶变换、滤波器设计等。

信号处理中常用的数学工具包括傅里叶变换、离散傅里叶变换、滤波器设计等。

MATLAB提供了相关的函数和工具箱，可以方便地进行信号处理操作。

二、信号处理函数MATLAB中提供了一系列的信号处理函数，用于实现信号的采样、变换、滤波等操作。

以下是一些常用的信号处理函数：1. fft()：用于进行傅里叶变换，将时域信号转换为频域信号。

2. ifft()：用于进行反傅里叶变换，将频域信号转换为时域信号。

3. filter()：用于进行滤波操作，可以设计不同类型的滤波器，如低通、高通、带通、带阻等滤波器。

4. resample()：用于信号重采样，可以改变信号的采样率。

5. decimate()：用于信号降采样，可以降低信号的采样率，减少计算复杂度。

6. upsample()：用于信号上采样，可以提高信号的采样率，增加信号的分辨率。

7. conv()：用于进行卷积操作，可以实现信号的滤波、相关等操作。

以上只是部分常用信号处理函数，MATLAB还提供了更多的信号处理函数和工具箱，可以根据具体需求选择适合的函数进行信号处理操作。

三、滤波器设计滤波器是信号处理中常用的工具，用于去除不需要的噪声或者增强感兴趣的信号。

MATLAB提供了一些滤波器设计函数，可以方便地设计不同类型的滤波器。

基于MATLAB的滤波器设计滤波是信号处理中非常重要的一项技术。

它可以去除噪声、提取有用的信号信息以及改善信号质量。

MATLAB是一种强大的数学计算工具，它提供了许多滤波器设计的功能，可以用来设计和实现各种滤波器。

在MATLAB中，有两种常见的滤波器设计方法：频域设计和时域设计。

频域设计方法基于傅里叶变换理论，将信号从时域转换到频域进行滤波，然后再进行反傅里叶变换将滤波后的信号转回时域。

时域设计方法则是直接对时域信号进行滤波，其中最常用的方法是卷积。

为了设计一个有效的滤波器，需要首先确定滤波器的类型和规格。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

滤波器的规格包括截止频率和滤波器的阶数。

在MATLAB中，可以使用函数如butter、cheby1、cheby2、ellip和fir1等来设计不同类型的滤波器。

这些函数以不同的方式实现了频域设计和时域设计方法，可以根据需要选择适合的函数。

以设计一个低通滤波器为例，可以使用butter函数进行频域设计。

该函数的语法如下：[b, a] = butter(n, Wn, 'low')其中，n是滤波器的阶数，Wn是截止频率。

该函数返回滤波器的系数b和a，可以使用函数freqz来绘制滤波器的频率响应曲线。

另外，MATLAB还提供了Filter Design and Analysis Tool（FDA工具箱），它是一个交互式的图形界面工具，可以更方便地设计和分析滤波器。

通过该工具箱，用户可以自定义滤波器的类型、规格和参数，并可以可视化地观察滤波器的性能。

滤波器设计是一项非常复杂的任务，需要考虑许多因素，例如滤波器的性能、计算复杂度、阶数和实现方式等。

MATLAB提供了丰富的函数和工具，可以帮助用户快速、方便地进行滤波器设计，并可以根据需要进行优化和改进。

在设计滤波器时，需要仔细理解信号和滤波器的特性，选择合适的设计方法和参数，并进行实验和验证。

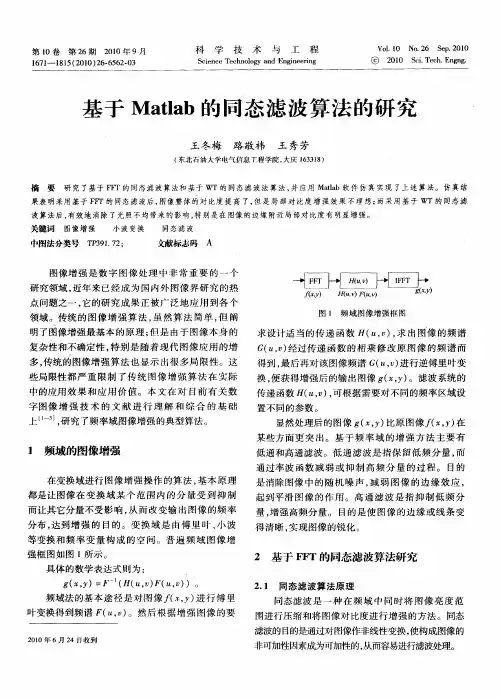

如何使用Matlab进行频域滤波频域滤波是一种常用的信号处理技术，它通过将信号从时域转换到频域，对频率响应进行调整，并将信号再转换回时域，以实现对信号的滤波处理。

在Matlab 中，我们可以利用其内置的函数和工具箱来实现频域滤波，本文将介绍如何使用Matlab进行频域滤波的基本步骤和常用方法。

一、频域滤波的基本原理频域滤波是基于傅里叶变换的信号处理技术，其基本原理是将信号从时域转换到频域，通过对频率响应进行调整，再将信号从频域转换回时域。

傅里叶变换是一种将信号从时域表示转换为频域表示的数学工具，它将一个信号表示为一系列正弦和余弦函数的线性叠加，可以将信号的频率特性和幅度特性直观地展示出来。

频域滤波通常包括两个步骤：频谱分析和滤波操作。

首先，我们需要对信号进行频谱分析，获取信号在频域的频率特性。

然后，根据需要对频谱进行调整，例如去除噪声、增强特定频率成分等。

最后，将调整后的频谱进行反变换，将信号从频域转换回时域，得到滤波后的信号。

二、利用Matlab进行频域滤波的基本步骤使用Matlab进行频域滤波的基本步骤包括信号读取、傅里叶变换、调整频谱、反变换和结果显示等过程。

下面将详细介绍每个步骤的操作方法。

1. 信号读取首先，我们需要将待处理的信号读取到Matlab中。

Matlab提供了多种函数用于读取不同格式的信号，例如`audioread()`用于读取音频文件、`imread()`用于读取图像文件等。

我们可以根据需要选择合适的函数进行信号读取。

2. 傅里叶变换在读取信号后，我们可以利用Matlab的内置函数`fft()`进行傅里叶变换。

该函数可以将信号从时域转换到频域，并返回频域表示的复数结果。

傅里叶变换后的结果通常包括实部和虚部两个部分，我们可以通过取模运算获取频谱的幅度特性。

3. 调整频谱在获取频谱后，我们可以根据需要对频谱进行调整。

常见的操作包括滤波、增强、降噪等。

例如，如果我们需要滤除一定频率范围内的噪声，可以将该频率范围内的频谱幅度设置为0；如果我们需要增强某个频率成分，可以将该频率对应的幅度进行放大。

使用MATLAB进行信号滤波和去除干扰信号滤波是数字信号处理中一个重要的环节。

在实际应用中，信号经常会遭受到各种形式的干扰，例如噪声、其他信号的干扰等。

而滤波的目的就是从原始信号中去除干扰，提取出我们所关心的信号。

MATLAB作为一种功能强大的数学软件，提供了丰富的滤波函数和工具箱，以便我们方便地进行信号滤波操作。

下面将介绍一些常用的滤波方法和MATLAB中的应用。

首先，最常见的滤波方法之一是频率域滤波。

频率域滤波是将信号从时域转换到频域，通过操作频谱进行滤波。

在MATLAB中，我们可以使用fft函数对信号进行傅里叶变换，然后利用各种滤波器函数对频谱进行处理，最后再通过ifft函数将信号变换回时域。

常见的频率域滤波器有低通滤波器、高通滤波器、带通滤波器等。

我们可以根据信号的特点选择合适的滤波器类型和参数进行滤波操作。

除了频率域滤波，时域滤波也是常用的信号处理方法之一。

时域滤波是在时域上对信号进行直接处理，常见的时域滤波方法有移动平均滤波、中值滤波、卡尔曼滤波等。

在MATLAB中，我们可以使用filter函数对信号进行时域滤波。

例如，移动平均滤波可以通过设计一个移动窗口，然后将窗口内的数据取平均来平滑信号。

中值滤波则是通过将窗口内的数据排序，然后取其中位数值作为输出。

卡尔曼滤波则是一种递归滤波方法，可以用于估计信号的状态。

除了上述的常见滤波方法外，MATLAB还提供了一些高级滤波工具箱，例如信号处理工具箱、波形拟合工具箱等。

这些工具箱中包含了更多复杂和专业的滤波算法，可以用于处理特定领域的信号。

除了滤波方法之外，MATLAB还提供了一些降噪技术。

降噪是信号滤波中一个重要的任务，它的目标是将噪声从信号中去除，提高信号的质量。

MATLAB中常用的降噪技术有小波变换、奇异值分解等。

小波变换是一种多尺度的信号分析方法，它可以将信号分解成不同尺度的小波系数，然后通过处理小波系数来降低噪声。

奇异值分解则是将信号矩阵分解成三个矩阵的乘积，通过对奇异值进行阈值处理来降噪。

matlab卷积滤波算法Matlab是一种强大的数学软件，广泛应用于科学计算、数据分析和图像处理等领域。

其中，卷积滤波算法是图像处理中常用的一种技术，通过对图像进行卷积运算，可以实现图像的模糊、锐化、边缘检测等效果。

在Matlab中，使用卷积滤波算法可以轻松实现对图像的处理。

首先，需要定义一个滤波器（filter），通常是一个二维的矩阵，用来对图像进行卷积运算。

接着，利用Matlab提供的conv2函数，将滤波器和图像进行卷积运算，得到处理后的图像。

卷积滤波算法的核心思想是利用滤波器与图像进行卷积运算，从而实现对图像的特定处理效果。

比如，如果我们想要对图像进行模糊处理，可以设计一个平滑的滤波器，通过卷积运算后，图像的细节会被模糊掉，从而实现模糊效果。

除了模糊处理，卷积滤波算法还可以实现锐化和边缘检测等效果。

通过设计不同的滤波器，可以实现对图像不同方面的处理，从而满足不同的需求。

在实际应用中，卷积滤波算法被广泛应用于图像处理领域。

比如在数字摄影中，可以通过卷积滤波算法对图像进行降噪处理，提高图像质量；在医学影像处理中，可以利用卷积滤波算法对医学图像进行增强，帮助医生更准确地诊断病情。

总的来说，Matlab中的卷积滤波算法是一种强大的图像处理技术，可以实现对图像的多种处理效果。

通过设计合适的滤波器，结合Matlab提供的卷积函数，可以轻松实现对图像的处理，为科学研究和工程应用提供了便利。

希望通过学习和掌握Matlab中的卷积滤波算法，读者可以更好地理解图像处理中的基本原理和方法，从而应用于自己的研究和工作中，实现更多有意义的成果。

Matlab卷积滤波算法的应用前景广阔，相信在未来会有更多的创新和突破。

matlab频域滤波方法Matlab频域滤波方法是一种处理数字信号的方法，可以有效地去除信号中的噪声，提高信号的质量。

在Matlab中，频域滤波方法可以通过快速傅里叶变换（FFT）算法实现。

下面是关于Matlab频域滤波方法的详细介绍和操作步骤：一、频域滤波方法简介频域滤波方法是一种将信号从时域转换到频域进行滤波的方法。

它将输入信号转换成频谱数据，通过对频域数据进行操作，最后再进行傅里叶逆变换（IFFT）得到原始信号的滤波结果。

频域滤波方法有两个主要的优点：第一，它可以采用更直观的方式来理解信号；第二，它可以通过简单地操作频域数据来实现滤波，大大降低了计算复杂度。

二、Matlab频域滤波方法实现步骤在Matlab中，实现频域滤波方法的步骤如下：步骤1：读取原始信号并进行FFT变换。

示例代码：x = wavread('original_signal.wav');N = length(x);X = fft(x);步骤2：生成一个滤波器（低通、高通或带通）并将其应用于频域数据。

生成滤波器的方法有多种，其中一种方法是利用Matlab中的fir1函数，示例代码如下：fc = 3000; % 设置截止频率fs = 44100; % 设置采样频率[b,a] = fir1(50, fc/(fs/2)); % 生成低通滤波器H = freqz(b,a,N/2); % 生成滤波器的频域响应Y = X.*H; % 将滤波器应用于频域数据步骤3：使用IFFT变换恢复滤波后的信号。

示例代码：y = ifft(Y);audiowrite('filtered_signal.wav', y, fs);三、总结Matlab频域滤波方法是一种处理数字信号的有效方法。

本文介绍了Matlab频域滤波方法的基本原理和操作步骤，让读者能够快速了解和掌握这种方法。

在实际应用中，还需要结合具体的信号处理需求来选择适当的滤波器和参数，以取得最佳的滤波效果。
