维纳最速下降法滤波器卡尔曼滤波器设计及Matlab仿真

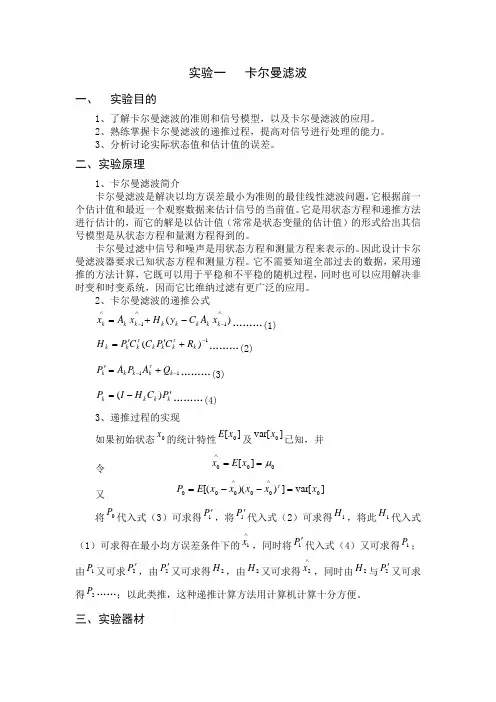

实验一 卡尔曼滤波一、 实验目的1、了解卡尔曼滤波的准则和信号模型，以及卡尔曼滤波的应用。

2、熟练掌握卡尔曼滤波的递推过程，提高对信号进行处理的能力。

3、分析讨论实际状态值和估计值的误差。

二、实验原理1、卡尔曼滤波简介卡尔曼滤波是解决以均方误差最小为准则的最佳线性滤波问题，它根据前一个估计值和最近一个观察数据来估计信号的当前值。

它是用状态方程和递推方法进行估计的，而它的解是以估计值（常常是状态变量的估计值）的形式给出其信号模型是从状态方程和量测方程得到的。

卡尔曼过滤中信号和噪声是用状态方程和测量方程来表示的。

因此设计卡尔曼滤波器要求已知状态方程和测量方程。

它不需要知道全部过去的数据，采用递推的方法计算，它既可以用于平稳和不平稳的随机过程，同时也可以应用解决非时变和时变系统，因而它比维纳过滤有更广泛的应用。

2、卡尔曼滤波的递推公式)(11∧-∧-∧-+=k k k k k k k k x A C y H x A x (1)1)(-+''=k k k k k k k R C P C C P H ττ.........(2) 11--+='k k k k k Q A P A P τ (3)k k k k P C H I P '-=)(………(4) 3、递推过程的实现如果初始状态0x 的统计特性][0x E 及]var[0x 已知，并 令 000][μ==∧x E x又]var[]))([(000000x x x x x E P =--=∧∧τ将0P 代入式（3）可求得1P '，将1P '代入式（2）可求得1H ，将此1H 代入式（1）可求得在最小均方误差条件下的∧1x ，同时将1P '代入式（4）又可求得1P；由1P又可求2P '，由2P '又可求得2H ，由2H 又可求得∧2x ，同时由2H 与2P '又可求得2P ……；以此类推，这种递推计算方法用计算机计算十分方便。

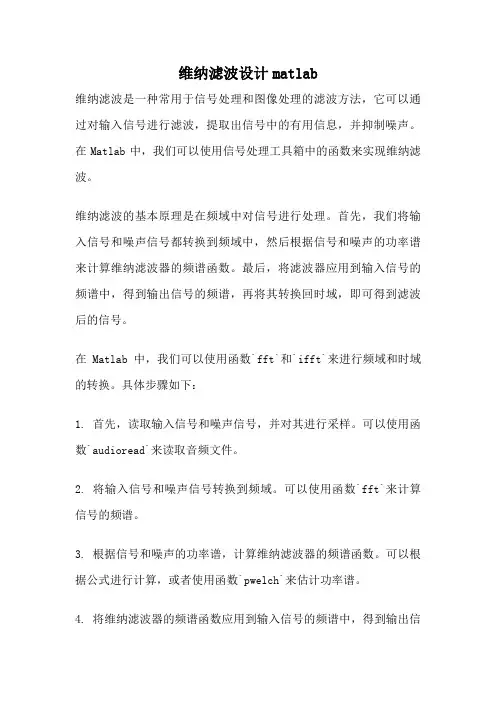

维纳滤波设计matlab维纳滤波是一种常用于信号处理和图像处理的滤波方法，它可以通过对输入信号进行滤波，提取出信号中的有用信息，并抑制噪声。

在Matlab中，我们可以使用信号处理工具箱中的函数来实现维纳滤波。

维纳滤波的基本原理是在频域中对信号进行处理。

首先，我们将输入信号和噪声信号都转换到频域中，然后根据信号和噪声的功率谱来计算维纳滤波器的频谱函数。

最后，将滤波器应用到输入信号的频谱中，得到输出信号的频谱，再将其转换回时域，即可得到滤波后的信号。

在Matlab中，我们可以使用函数`fft`和`ifft`来进行频域和时域的转换。

具体步骤如下：1. 首先，读取输入信号和噪声信号，并对其进行采样。

可以使用函数`audioread`来读取音频文件。

2. 将输入信号和噪声信号转换到频域。

可以使用函数`fft`来计算信号的频谱。

3. 根据信号和噪声的功率谱，计算维纳滤波器的频谱函数。

可以根据公式进行计算，或者使用函数`pwelch`来估计功率谱。

4. 将维纳滤波器的频谱函数应用到输入信号的频谱中，得到输出信号的频谱。

5. 将输出信号的频谱转换回时域。

可以使用函数`ifft`来进行逆变换。

6. 最后，将输出信号保存到文件中，或者播放出来。

维纳滤波是一种非常有效的信号处理方法，可以在很大程度上提高信号的质量。

在实际应用中，我们可以根据具体的需求进行参数的选择，以达到最佳的滤波效果。

通过使用Matlab中的信号处理工具箱，我们可以轻松地实现维纳滤波，并对信号进行去噪处理。

这种滤波方法在语音信号处理、图像处理等领域有着广泛的应用，对提高信号质量和准确性具有重要意义。

希望本文能够帮助读者更好地理解维纳滤波的原理和实现方法，并在实际应用中发挥作用。

卡尔曼滤波原理及应用matlab仿真卡尔曼滤波(Kalman Filter)是一种最优估计算法，由美国工程师卡尔曼发明并命名。

它是一种递归算法，适用于线性以及线性化的系统。

卡尔曼滤波可以通过已知的状态方程和观测方程来计算未知的状态量，同时考虑到测量误差和系统噪声。

卡尔曼滤波的核心思想是通过已知的状态方程和观测方程来递归地更新估计值和协方差矩阵。

估计值是对状态量的估计，协方差矩阵是表示估计值的不确定性的指标，它受到测量误差和系统噪声的影响。

通过不断迭代的过程，最终得到最优的状态估计值。

卡尔曼滤波主要应用于控制系统、导航、信号处理、图像处理等领域，它可以用于预测未来的状态量和优化估计结果，提高系统的稳定性和精度。

在自主导航系统中，卡尔曼滤波可以通过传感器捕捉环境信息，实现机器人的定位、控制和路径规划。

Matlab是一种强大的数学计算软件，它提供了丰富的工具箱和函数库，可以实现卡尔曼滤波算法的仿真。

Matlab中的Kalman滤波工具箱可以用于模拟线性系统的状态估计。

通过Matlab软件，可以输入系统的状态方程和观测方程，生成真实值和观测值序列，并使用卡尔曼滤波算法估计状态量，同时展示状态量的收敛过程和误差分析。

在实际应用中，卡尔曼滤波需要针对具体的问题进行调整和优化，例如选择不同的观测量和噪声模型，选择恰当的卡尔曼增益等。

因此，在使用卡尔曼滤波进行估计时需要注意以下几点：1.确定系统的状态方程和观测方程，建立合理的模型。

2.合理估计系统噪声和观测噪声，减小误差对估计结果的影响。

3.选择合适的卡尔曼增益，平衡观测值和实际值对估计的贡献。

4.对估计结果进行误差分析，评估卡尔曼滤波的优势和局限性。

总之，卡尔曼滤波是一种重要的最优估计算法，广泛应用于控制、导航、信号处理等领域。

通过Matlab软件，可以进行卡尔曼滤波算法的仿真，并优化估计结果。

在实际应用中，需要针对具体问题进行调整和优化，以提高估计精度和稳定性。

目录1引言 (1)2 关于MATLAB (1)3 数字滤波的基本概念 (2)4设计方案 (3)4.1数字滤波器设计的基本步骤 (3)4.1.1确定指标 (3)4.1.2模型逼近 (3)4.1.3实现性能分析和计算机仿真 (3)4.2基于MATLAB的FIR数字滤波器的设计与仿真 (3)4.3基于MATLAB的IIR数字滤波器的设计 (7)4.3.1 IIR数字滤波器的设计原理 (7)4.3.2 IIR数字滤波器的传统设计方法 (7)4.3.3 IIR数字滤波器的设计 (8)4.3.4 IIR数字滤波器的程序设计 (9)4.3.5 IIR数字滤波器的仿真 (10)5 FIR数字滤波器与IIR数字滤波器的比较 (11)6 结论 (12)参考文献 (13)数字滤波器是一个离散系统。

该系统能对输入的离散信号进行处理，从而获得所需的有用信息。

现代数字滤波器的设计大体可以分为IIR和FIR两大类，可以用软件和硬件两种方法来实现，而选用MATAB信号处理工具箱为设计通用滤波器带来了极大的方便。

本文按设计指标要求设计了滤波器，其中IIR采用巴特沃什，FIR采用布莱克曼窗进行设计，得出了与之对应的幅度响应曲线和相位响应曲线，最后对IIR和FIR的实现形式和性能等方面进行比较。

关键词：MATLAB；IIR；FIRThe digital filter is a discrete system. The system can be able to handle discrete signals. So it can achieve required important information.There are two major kinds of design principle of digital filter, which are finite impulse response (FIR) and infinite impulse response (IIR). The modern digital filter can be received by two kinds of method of software and hardware. But using MATLAB signal disposing tool case to design the digital filter is more convenient and universally applied.The main body of the paper is demanded to design a digital filter according to the designing index. IIR adopts Butterworth and FIR adopts the Blackman window to design the digital filter. Finally, carry out comparison on IIR and the FIR realization and function aspect.Key words: MATLAB; IIR; FIR1引言理想滤波器就是一个让输入信号中的某些有用频谱分量无任何变化的通过，同时又能完全抑制另外那些不需要的成分的具有某种选择性的器件、网络或计算机硬件支持的计算程序。

卡尔曼滤波器及Matlab实现简介卡尔曼滤波器是一种常用于估计系统状态的滤波器，特别适用于具有线性动态模型和高斯噪声的系统。

它通过结合系统的测量值和模型预测的状态来估计系统的状态，并利用测量噪声和模型噪声的特性进行优化。

本文将介绍卡尔曼滤波器的基本原理，并使用Matlab实现一个简单的卡尔曼滤波器。

卡尔曼滤波器的基本原理卡尔曼滤波器的基本原理可以描述为以下步骤：1.初始化卡尔曼滤波器的状态估计值和协方差矩阵。

通常情况下，可以将初始状态设定为系统的初始状态，协方差矩阵设定为一个较大的值。

2.预测步骤：根据系统的动态模型预测下一时刻的状态和协方差矩阵。

3.更新步骤：使用测量值来更新预测的状态和协方差矩阵，得到最优的状态估计值和协方差矩阵。

具体的数学表达式如下：预测步骤：预测的状态估计值：x_k = A*x_(k-1) + B*u_k预测的协方差矩阵：P_k = A*P_(k-1)*A' + Q其中，A是状态转移矩阵，B是输入控制矩阵，u_k是输入控制向量，Q是模型噪声协方差。

更新步骤：测量残差：y_k = z_k - H*x_k残差协方差矩阵：S_k = H*P_k*H' + R卡尔曼增益：K_k = P_k*H'*inv(S_k)更新后的状态估计值：x_k = x_k + K_k*y_k更新后的协方差矩阵：P_k = (I - K_k*H)*P_k其中，H是观测矩阵，z_k是测量值，R是测量噪声协方差。

Matlab实现接下来，我们使用Matlab来实现一个简单的卡尔曼滤波器。

我们假设一个一维运动系统，系统状态为位置，系统模型如下：x_k = x_(k-1) + v_(k-1) * dtv_k = v_(k-1) + a_(k-1) * dt式中，x_k是当前时刻的位置，v_k是当前时刻的速度，a_k是当前时刻的加速度，dt是时间步长。

假设我们只能通过传感器得到位置信息，并且测量噪声服从均值为0、方差为0.1的高斯分布。

现代数字信号处理课程作业维纳、卡尔曼、RLS、LMS算法matlab实现维纳滤波从噪声中提取信号波形的各种估计方法中，维纳（Wiener）滤波是一种最基本的方法，适用于需要从噪声中分离出的有用信号是整个信号（波形），而不只是它的几个参量。

设维纳滤波器的输入为含噪声的随机信号。

期望输出与实际输出之间的差值为误差，对该误差求均方，即为均方误差。

因此均方误差越小，噪声滤除效果就越好。

为使均方误差最小，关键在于求冲激响应。

如果能够满足维纳－霍夫方程，就可使维纳滤波器达到最佳。

维纳滤波器的优点是适应面较广，无论平稳随机过程是连续的还是离散的，是标量的还是向量的，都可应用。

维纳滤波器的缺点是，要求得到半无限时间区间内的全部观察数据的条件很难满足，同时它也不能用于噪声为非平稳的随机过程的情况，对于向量情况应用也不方便。

因此，维纳滤波在实际问题中应用不多。

下面是根据维纳滤波器给出的图像处理matlab实例，在下面实例中维纳滤波和均值滤波相比较，并且做了维纳复原、边缘提取、图像增强的实验：%****************维纳滤波和均值滤波的比较*********************I=imread('lena.bmp');J=imnoise(I,'gaussian',0,0.01);Mywiener2 = wiener2(J,[3 3]);Mean_temp = ones(3,3)/9;Mymean = imfilter(J,Mean_temp);figure(1);subplot(121),imshow(Mywiener2),title('维纳滤波器输出');subplot(122),imshow(uint8(Mymean),[]),title('均值滤波器的输出');%***********************维纳复原程序********************figure(2);subplot(231),imshow(I),title('原始图像');LEN = 20;THETA =10;PSF = fspecial('motion',LEN,THETA);Blurred = imfilter(I,PSF,'circular');subplot(232),imshow(Blurred),title('生成的运动的模糊的图像');noise = 0.1*randn(size(I));subplot(233),imshow(im2uint8(noise)),title('随机噪声');BlurredNoisy=imadd(Blurred,im2uint8(noise));subplot(234),imshow(BlurredNoisy),title('添加了噪声的模糊图像');Move=deconvwnr(Blurred,PSF);subplot(235),imshow(Move),title('还原运动模糊的图像');nsr = sum(noise(:).^2)/sum(im2double(I(:)).^2);wnr2 = deconvwnr(BlurredNoisy,PSF,nsr);subplot(236),imshow(wnr2),title('还原添加了噪声的图像');%****************维纳滤波应用于边缘提取*********************N = wiener2(I,[3,3]);%选用不同的维纳窗在此修改M = I - N;My_Wedge = im2bw (M,5/256);%化二值图像BW1 = edge(I,'prewitt');BW2 = edge(I,'canny');BW3 = edge(I,'zerocross');BW4 = edge(I,'roberts');figure(3)subplot(2,4,[3 4 7 8]),imshow(My_Wedge),title('应用维纳滤波进行边沿提取'); subplot(241),imshow(BW1),title('prewitt');subplot(242),imshow(BW2),title('canny');subplot(245),imshow(BW3),title('zerocross');subplot(246),imshow(BW4),title('roberts');%*************************维纳滤波应用于图像增强***************************for i = [1 2 3 4 5] K = wiener2(I,[5,5]);end K = K + I; figure(4);subplot(121),imshow(I),title('原始图像'); subplot(122),imshow(K),title('增强后的图像');维纳滤波器输出均值滤波器的输出原始图像生成的运动的模糊的图像随机噪声添加了噪声的模糊图像还原运动模糊的图像还原添加了噪声的图像卡尔曼滤波卡尔曼滤波的一个典型实例是从一组有限的，对物体位置的，包含噪声的观察序列预测出物体的坐标位置及速度。

卡尔曼滤波 matlab算法卡尔曼滤波是一种用于状态估计的数学方法，它通过将系统的动态模型和测量数据进行融合，可以有效地估计出系统的状态。

在Matlab中，实现卡尔曼滤波算法可以通过以下步骤进行：1. 确定系统的动态模型，首先需要将系统的动态模型表示为状态空间方程，包括状态转移矩阵、控制输入矩阵和过程噪声的协方差矩阵。

2. 初始化卡尔曼滤波器，在Matlab中，可以使用“kf = kalmanfilter(StateTransitionModel, MeasurementModel, ProcessNoise, MeasurementNoise, InitialState, 'State', InitialCovariance)”来初始化一个卡尔曼滤波器对象。

其中StateTransitionModel和MeasurementModel分别是状态转移模型和测量模型，ProcessNoise和MeasurementNoise是过程噪声和测量噪声的协方差矩阵，InitialState是初始状态向量，InitialCovariance是初始状态协方差矩阵。

3. 进行预测和更新，在每个时间步，通过调用“predict”和“correct”方法，可以对状态进行预测和更新，得到最优的状态估计值。

4. 实时应用，将测量数据输入到卡尔曼滤波器中，实时获取系统的状态估计值。

需要注意的是，在实际应用中，还需要考虑卡尔曼滤波器的参数调节、性能评估以及对不确定性的处理等问题。

此外，Matlab提供了丰富的工具箱和函数，可以帮助用户更便捷地实现和应用卡尔曼滤波算法。

总的来说，实现卡尔曼滤波算法需要对系统建模和Matlab编程有一定的了解和技能。

希望以上内容能够对你有所帮助。

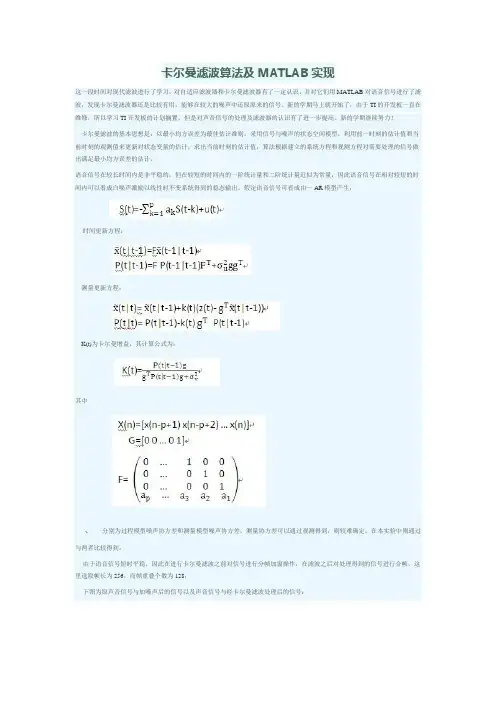

卡尔曼滤波算法及MATLAB实现这一段时间对现代滤波进行了学习，对自适应滤波器和卡尔曼滤波器有了一定认识，并对它们用MATLAB对语音信号进行了滤波，发现卡尔曼滤波器还是比较有用，能够在较大的噪声中还原原来的信号。

新的学期马上就开始了，由于TI的开发板一直在维修，所以学习TI开发板的计划搁置，但是对声音信号的处理及滤波器的认识有了进一步提高。

新的学期继续努力！卡尔曼滤波的基本思想是：以最小均方误差为最佳估计准则，采用信号与噪声的状态空间模型，利用前一时刻的估计值和当前时刻的观测值来更新对状态变量的估计，求出当前时刻的估计值，算法根据建立的系统方程和观测方程对需要处理的信号做出满足最小均方误差的估计。

语音信号在较长时间内是非平稳的，但在较短的时间内的一阶统计量和二阶统计量近似为常量，因此语音信号在相对较短的时间内可以看成白噪声激励以线性时不变系统得到的稳态输出。

假定语音信号可看成由一AR模型产生：时间更新方程：测量更新方程：K(t)为卡尔曼增益，其计算公式为：其中、分别为过程模型噪声协方差和测量模型噪声协方差，测量协方差可以通过观测得到，则较难确定，在本实验中则通过与两者比较得到。

由于语音信号短时平稳，因此在进行卡尔曼滤波之前对信号进行分帧加窗操作，在滤波之后对处理得到的信号进行合帧，这里选取帧长为256，而帧重叠个数为128；下图为原声音信号与加噪声后的信号以及声音信号与经卡尔曼滤波处理后的信号：原声音信号与加噪声后的信号原声音信号与经卡尔曼滤波处理后的信号MATLAB程序实现如下：%%%%%%%%%%%%%%%%%基于LPC全极点模型的最大后验概率估计法,采用卡尔曼滤波%%%%%%%%%%%%%% clear;clc;%%%%%%%%%%%%%%%%%%%%%%%%%%%加载声音数据%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%load voice.maty=m1(2,:);x=y+0.08*randn(1,length(y));%%%%%%%%%%%%%%%原声音信号和加噪声后的信号%%%%%%%%%%%%%%% figure(1);subplot(211);plot(m1(1,:),m1(2,:));xlabel('时间');ylabel('幅度');title('原声音信号');subplot(212);plot(m1(1,:),x);xlabel('时间');ylabel('幅度');title('加噪声后的信号'); %%%%%%%%%%%%%%%%%%%%%%%%%输入参数%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% Fs=44100; %信号采样的频率bits=16; %信号采样的位数N=256; %帧长m=N/2; %每帧移动的距离lenth=length(x); %输入信号的长度count=floor(lenth/m)-1; %处理整个信号需要移动的帧数%%%先不考虑补零的问题p=11; %AR模型的阶数a=zeros(1,p);w=hamming(N); %加汉明窗函数y_temp=0;F=zeros(11,11); %转移矩阵F(1,2)=1;F(2,3)=1;F(3,4)=1;F(4,5)=1;F(5,6)=1;F(6,7)=1;F(7,8)=1;F(8,9)=1;F(9,10)=1;F(10,11)=1;H=zeros(1,p); %S0=zeros(p,1);P0=zeros(p);S=zeros(p);H(11)=1;s=zeros(N,1);G=H';P=zeros(p);%%%%%%%%%%%%%%%%测试噪声协方差%%%%%%%%%%%%%%%%%%%%%%y_temp=cov(x(1:7680));x_frame=zeros(256,1);x_frame1=zeros(256,1);T=zeros(lenth,1);for r=1:count%%%%%%%%%%%%%%%%%%%5%%%%%分帧处理%%%%%%%%%%%%%%%%%%%%% x_frame=x((r-1)*m+1:(r+1)*m);%%%%%%%%%%%%%%%%采用LPC模型求转移矩阵参数%%%%%%%%%%%%%%if r==1[a,VS]=lpc(x_frame(:),p);else[a,VS]=lpc(T((r-2)*m+1:(r-2)*m+256),p);end%%%%%%%%%%%%%%%%帧长内过程噪声协方差%%%%%%%%%%%%%%%%%%if (VS-y_temp>0)VS=VS-y_temp;elseVS=0.0005;endF(p,:)=-1*a(p+1:-1:2);for j=1:256if(j==1)S=F*S0;Pn=F*P*F'+G*VS*G';elseS=F*S; %时间更新方程Pn=F*P*F'+G*VS*G';endK=Pn*H'*(y_temp+H*P*H').^(-1); %卡尔曼增益P=(eye(p)-K*H)*Pn; %测量更新方程S=S+K*[x_frame(j)-H*S];T((r-1)*m+j)=H*S;end%%%%%%%%%%%%%%%%对得到的每帧数据进行加窗操作%%%%%%%%%%%%%%%%%%%%%%%%ss(1:256,r)=T((r-1)*m+1:(r-1)*m+256);sss(1:256,r)=ss(1:256,r).*w;end%%%%%%%%%%%%%%%%%%%%%%%%%%%%%合帧操作%%%%%%%%%%%%%%%%%%%%%%%%%%%%%% for r=1:countif r==1s_out(1:128)=sss(1:128,r);else if r==counts_out(r*m+1:r*m+m)=sss(129:256,r);elses_out(((r-1)*m+1):((r-1)*m+m))=sss(129:256,r-1)+sss(1:128,r);endendendfigure(2)subplot(211);plot(m1(1,:),m1(2,:));xlabel('时间');ylabel('幅度');title('原声音信号');subplot(212);plot((1:1109760)/Fs,s_out);xlabel('时间');ylabel('幅度');title('经卡尔曼滤波后的声音信号');。

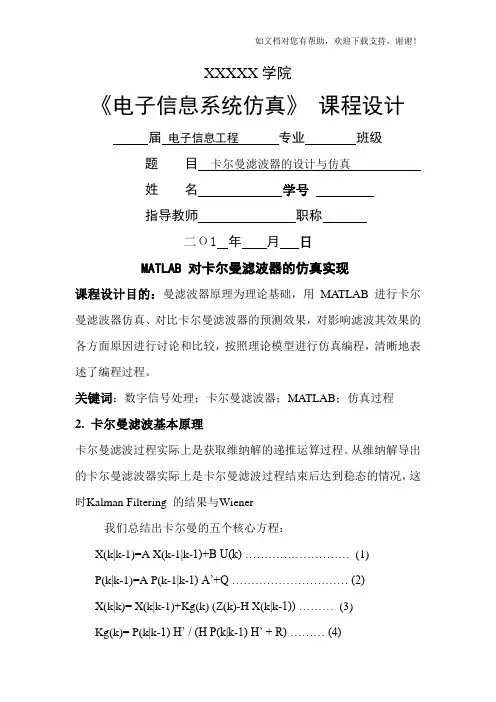

XXXXX学院《电子信息系统仿真》课程设计届电子信息工程专业班级题目卡尔曼滤波器的设计与仿真姓名学号指导教师职称二О1年月日MATLAB 对卡尔曼滤波器的仿真实现课程设计目的：曼滤波器原理为理论基础，用MATLAB进行卡尔曼滤波器仿真、对比卡尔曼滤波器的预测效果，对影响滤波其效果的各方面原因进行讨论和比较，按照理论模型进行仿真编程，清晰地表述了编程过程。

关键词：数字信号处理；卡尔曼滤波器；MATLAB；仿真过程2.卡尔曼滤波基本原理卡尔曼滤波过程实际上是获取维纳解的递推运算过程。

从维纳解导出的卡尔曼滤波器实际上是卡尔曼滤波过程结束后达到稳态的情况，这时Kalman Filtering的结果与Wiener我们总结出卡尔曼的五个核心方程：X(k|k-1)=A X(k-1|k-1)+B U(k) (1)P(k|k-1)=A P(k-1|k-1) A’+Q (2)X(k|k)= X(k|k-1)+Kg(k) (Z(k)-H X(k|k-1)) (3)Kg(k)= P(k|k-1) H’ / (H P(k|k-1) H’ + R) (4)P(k|k)=（I-Kg(k) H）P(k|k-1) (5)计算滤波估计的流程图如图所示：图（1）可以看出，滤波过程是以不断地“预测—修正”的递推方式进行计算，先进行预测值计算，再根据观测值得到的新信息和kalman 增益（加权项），对预测值进行修正。

由滤波值可以得到预测，又由预测可以得到滤波，其滤波和预测相互作用，并不要求存储任何观测数据，可以进行实时处理。

3.程序设计卡尔曼滤波器给出了一个应用状态变量概念的公式。

而且，不同于其他的递归滤波器结构，它只需要记住一步的估计结果。

考虑过程噪声和测量噪声两个随机变量的状态模型称为随机状态模型。

用下面两个方程描述离散状态模型：1）过程方程：x(k +1) = Ax(k) + Bu(k) + w(k)其中，w(k)是由于过程模型的不确定性而产生的模型噪声，它可能是最难量化的参数。

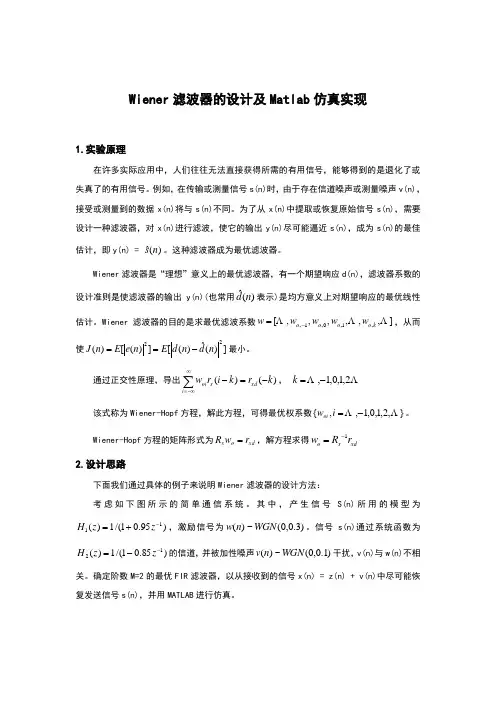

Wiener 滤波器的设计及Matlab 仿真实现1.实验原理在许多实际应用中，人们往往无法直接获得所需的有用信号，能够得到的是退化了或失真了的有用信号。

例如，在传输或测量信号s(n)时，由于存在信道噪声或测量噪声v(n)，接受或测量到的数据x(n)将与s(n)不同。

为了从x(n)中提取或恢复原始信号s(n)，需要设计一种滤波器，对x(n)进行滤波，使它的输出y(n)尽可能逼近s(n)，成为s(n)的最佳估计，即y(n) = )(ˆn s。

这种滤波器成为最优滤波器。

Wiener 滤波器是“理想”意义上的最优滤波器，有一个期望响应d(n)，滤波器系数的设计准则是使滤波器的输出y(n)(也常用)(ˆn d表示)是均方意义上对期望响应的最优线性估计。

Wiener 滤波器的目的是求最优滤波系数],,,,,,[,1,0,1, k o o o o w w w w w ，从而使])(ˆ)([])([)(22n d n d E n e E n J 最小。

通过正交性原理，导出)()(k r k i r w xd x i oi ， 2,1,0,1, k该式称为Wiener-Hopf 方程，解此方程，可得最优权系数},2,1,0,1,,{ i w oi 。

Wiener-Hopf 方程的矩阵形式为xd o x r w R ，解方程求得xd x o r R w 12.设计思路下面我们通过具体的例子来说明Wiener 滤波器的设计方法：考虑如下图所示的简单通信系统。

其中，产生信号S(n)所用的模型为)95.01/(1)(11 z z H ，激励信号为)3.0,0(~)(WGN n w 。

信号s(n)通过系统函数为)85.01/(1)(12 z z H 的信道，并被加性噪声)1.0,0(~)(WGN n v 干扰，v(n)与w(n)不相关。

确定阶数M=2的最优FIR 滤波器，以从接收到的信号x(n) = z(n) + v(n)中尽可能恢复发送信号s(n)，并用MATLAB 进行仿真。

实验报告册数字图形图像处理维纳滤波器matlab实现学院：人民武装学院学院专业：计算机科学与技术班级： 11级计科班学号： 1120070544 学生姓名：苏靖指导教师：维纳滤波的原理及其matlab 实现，以案例的形式展示FIR 维纳滤波的特性。

2.维纳滤波概述维纳（Wiener ）是用来解决从噪声中提取信号的一种过滤（或滤波）方法。

这种线性滤波问题，可以看做是一种估计问题或一种线性估计问题。

一个线性系统，如果它的单位样本响应为)(n h ，当输入一个随机信号)(n x ，且)()()(n v n s n x += （1） 其中)(n x 表示信号，)(n v )表示噪声，则输出)(n y 为∑-=mm n x m h n y )()()( （2）我们希望)(n x 通过线性系统)(n h 后得到的)(n y 尽量接近于)(n s ，因此称)(n y 为)(n s 的估计值，用^)(n s 表示，即^)()(n s n y = （3） 则维纳滤波器的输入—输出关系可用下面图1表示。

图1实际上，式（2）所示的卷积形式可以理解为从当前和过去的观察值)(n x ，)1(-n x ，)2(-n x …)(m n x -，…来估计信号的当前值^)(n s 。

因此，用)(n h 进行过滤问题实际上是一种统计估计问题。

一般地，从当前的和过去的观察值)(n x ，)1(-n x ，)2(-n x …估计当前的信号值^)()(n s n y =成为过滤或滤波；从过去的观察值，估计当前的或者将来的信号值)0)(()(^≥+=N N n s n y 称为外推或预测；从过去的观察值，估计过去的信号值)1)(()(^>-=N N n s n y 称为平滑或内插。

因此维纳滤波器又常常被称为最佳线性过滤与预测或线性最优估计。

这里所谓的最佳与最优是以最小均方误差为准则的。

如果我们分别以)(n s 与^)(n s 表示信号的真实值与估计值，而用)(n e 表示他们之间的误差，即)()()(^n s n s n e -= （4） 显然)(n e 可能是正值，也可能是负值，并且它是一个随机变量。

matlab实现维纳滤波的lms算法-回复问题：如何用MATLAB实现维纳滤波的LMS算法？回答：维纳滤波是一种常用的信号处理方法，用于消除信号中的噪声。

最小均方（LMS）算法是维纳滤波的一种实现方式，其优点在于简单易懂和计算速度快。

在这篇文章中，我们将详细介绍如何使用MATLAB实现维纳滤波的LMS算法。

首先，我们需要了解维纳滤波的基本原理。

维纳滤波可以通过最小化误差信号的均方差来实现。

其基本原理是通过波束形成器来提取信号，并通过自适应滤波器进行滤波操作。

自适应滤波器的目标是最小化系统输出和期望输出之间的均方误差。

在LMS算法中，滤波器的系数通过递归迭代的方式进行更新。

下面是使用MATLAB实现维纳滤波的LMS算法的步骤：步骤1：准备输入信号和期望输出信号首先，我们需要准备输入信号和期望输出信号。

输入信号通常是一个含有噪声的信号，期望输出信号是希望得到的纯净信号。

在MATLAB中，我们可以使用`awgn`函数添加高斯白噪声到原始信号中。

例如，我们可以使用以下代码生成一个包含噪声的正弦信号：matlabfs = 1000; 采样率t = 0:1/fs:1-1/fs; 时间范围x = sin(2*pi*50*t); 原始信号noise = 0.5*randn(size(x)); 高斯白噪声y = x + noise; 含噪信号在这个例子中，我们生成了一个频率为50Hz的正弦信号，并添加了一个均值为0、标准差为0.5的高斯白噪声。

步骤2：初始化自适应滤波器的系数接下来，我们需要初始化自适应滤波器的系数。

在LMS算法中，滤波器的系数通过递归迭代的方式进行更新。

我们可以使用一个初始的系数向量来初始化滤波器的系数。

在MATLAB中，可以使用`zeros`函数生成一个初始系数向量。

例如，我们可以使用以下代码初始化自适应滤波器的系数：matlabfilterOrder = 10; 滤波器阶数w = zeros(filterOrder+1, 1); 初始系数向量在这个例子中，我们假设滤波器的阶数为10，并将系数向量的长度设置为11（`filterOrder+1`）。

计算机实习报告MATLAB 对卡尔曼滤波的仿真实现MATLAB 对卡尔曼滤波的仿真实现实验目的基于卡尔曼滤波原理，利用matlab 针对以下模型编制代码进行仿真225(1x(k)=0.5x(k-1)+8cos[1.2(1)](1)1+x(k-1)()()()20x k k w k x k y k v k -+-+-=+）1：仿真100次，每次50步。

从100次仿真中任选一次，将其对应的状态真值和滤波结果曲线绘制在同一副图上，绘制时选用不同的线型，颜色并进行标注。

2：用均方根误差评价算法的精度，均方根误差定义为^1/2,,1()(()/)Mk j k j j REMS k x x M ==-∑M 为仿真次数，k 为离散时间点的索引值，,k j x 为第j 次仿真时第K 拍的真值。

请绘制出RMSE(k)随k 变化的曲线。

程序设计 程序代码如下：A=zeros(50,100);B=zeros(50,100);C=zeros(50,100); x=0; for i=1:1:100 for k=1:1:50x=0.5*x+25*x/(1+x^2)+8*cos(1.2*(i-1))+randn;A(k,i)=x;endendxk=0;P=1;for i=1:1:100for k=1:1:50xkk=0.5*xk+25*x/(1+xk^2)+8*cos(1.2*(k-1));F=1/2+25/(1+xk^2)-50*xk^2/(1+xk^2)^2;P=1+F*P*F;H=xk/10;S=H*P*H+10;K=P*H/S;xk=xkk+K*(xk^2/20+sqrt(10)*randn-xkk^2/20-sqrt(10)*randn);Pk=P-K*S*K;B(k,i)=xk;C(k,i)=Pk;endendD=A-B;Q=zeros(50,1);for k=1:1:50E=D(k,:);sum=0;for j=1:1:100sum=sum+E(j)^2;endRMSE=sqrt(sum/100);Q(k)=RMSE;endm=round(rand*100);subplot(1,2,1);plot(A(:,m),'rx-');hold onplot(B(:,m),'b*:');legend('真值','滤波');title('第一次仿真'); subplot(1,2,2); plot(Q);title('RMSE随k变化曲线');输出结果截屏显示为：程序运行中观测截屏程序运行中经过卡尔曼递推后估计值截屏程序运行中经过卡尔曼滤波后观测值与递推估计值比较截屏实验总结1.实验中遇到的问题(1).最初编写代码时将整个过程分为三步，第一步，对模型进行仿真，第二步，编写代码进行卡尔曼递推，第三步，对卡尔曼滤波后观测值与递推估计值比较。

卡尔曼滤波原理及应用matlab卡尔曼滤波是一种最优线性滤波算法，经常应用于估计系统的状态，特别是在有观测误差和系统动态噪声的情况下。

它是由卡尔曼于1960年提出的，常用于航天、制导导航控制等领域。

卡尔曼滤波的核心思想是通过将系统的测量值与模型预测值进行加权平均，得到对系统状态的最优估计。

它的主要特点是能够自适应地估计系统的状态，并且对于含有噪声的测量值具有较好的抗扰动能力。

在卡尔曼滤波中，系统的状态通常用状态向量表示，用一个线性方程组表示系统的动态演化，如下所示：x(k) = A * x(k-1) + B * u(k-1) + w(k-1)其中，x(k)表示系统的状态向量，A和B是状态转移矩阵和输入控制矩阵，u(k-1)表示输入控制向量，w(k-1)表示系统动态噪声。

系统的测量模型可以表示为：z(k) = H * x(k) + v(k)其中，z(k)为测量值，H为测量矩阵，v(k)表示观测噪声。

卡尔曼滤波的基本步骤如下：1. 预测状态：根据上一时刻的状态估计值和状态转移矩阵进行预测，得到对当前状态的预测估计。

x^(k k-1) = A * x^(k-1 k-1) + B * u(k-1)P(k k-1) = A * P(k-1 k-1) * A' + Q(k-1)2. 更新观测：根据当前的测量值和测量模型进行更新，得到对当前状态的最优估计。

K(k) = P(k k-1) * H' * inv(H * P(k k-1) * H' + R(k))x^(k k) = x^(k k-1) + K(k) * (z(k) - H * x^(k k-1))P(k k) = (I - K(k) * H) * P(k k-1)3. 输出最优估计：使用更新后的状态估计和协方差矩阵作为当前时刻的最优估计结果。

x(k) = x^(k k)P(k) = P(k k)其中，P(k k-1)和P(k k)是协方差矩阵，Q(k-1)和R(k)是系统动态噪声和观测噪声的协方差矩阵。

维纳滤波原理及其matlab实现滤波技术是信号分析、处理技术的重要分支，无论是信号的获取、传输，还是信号的处理和交换都离不开滤波技术，它对信号安全可靠和有效灵活地传递是至关重要的。

信号分析检测与处理的一个十分重要的内容就是从噪声中提取信号，实现这种功能的有效手段之一是设计一种具有最佳线性过滤特性的滤波器，当伴有噪声的信号通过这种滤波器的时候，它可以将信号尽可能精确地重现或对信号做出尽可能精确的估计，而对所伴随噪声进行最大限度地抑制。

维纳滤波器就是这种滤波器的典型代表之一。

1.维纳滤波概述因此维纳滤波器又常常被称为最佳线性过滤与预测或线性最优估计。

这里所谓的最佳与最优是以最小均方误差为准则的。

2.维纳-霍夫方程的求解3.FIR 维纳滤波器的matlab 实现3.1问题描述假设一个点目标在x，y平面上绕单位圆做圆周运动，由于外界干扰，其运动轨迹发生了偏移。

其中，x方向的干扰为均值为0，方差为0.05的高斯噪声；y方向干扰为均值为0，方差为0.06的高斯噪声。

1) 产生满足要求的x方向和y方向随机噪声500个样本；2) 明确期望信号和观测信号；3) 试设计一FIR维纳滤波器，确定最佳传递函数：，并用该滤波器处理观测信号，得到其最佳估计。

（注：自行设定误差判定阈值，根据阈值确定滤波器的阶数或传递函数的长度）。

4) 分别绘制出x方向和y方向的期望信号、噪声信号、观测信号、滤波后信号、最小均方误差信号的曲线图；5) 在同一幅图中绘制出期望信号、观测信号和滤波后点目标的运动轨迹。

3.2 Matlab仿真及运行结果用Matlab实现FIR滤波器，并将先前随机产生的500个样本输入，得到最佳估计。

具体程序如下：clear;clf;sita=0:pi/249.5:2*pi;xnoise=sqrt(0.05)*randn(1,500);%产生x轴方向噪声ynoise=sqrt(0.06)*randn(1,500);%产生y轴方向噪声x=cos(sita) xnoise;%产生x轴方向观测信号y=sin(sita) ynoise;%产生y轴方向观测信号%产生维纳滤波中x方向上观测信号的自相关矩阵rxx=xcorr(x);for i=1:100for j=1:100mrxx(i,j)=rxx(500-i j);endendxd=cos(sita);%产生维纳滤波中x方向上观测信号与期望信号的互相关矩阵rxd=xcorr(x,xd);for i=1:100mrxd(i)=rxd(499 i);endhoptx=inv(mrxx)*mrxd';%由维纳-霍夫方程得到的x方向上的滤波器最优解fx=conv(x,hoptx);%滤波后x方向上的输出nx=sum(abs(xd).^2);eminx=nx-mrxd*hoptx;%x方向上最小均方误差%产生维纳滤波中y方向上观测信号的自相关矩阵ryy=xcorr(y);for i=1:100for j=1:100mryy(i,j)=ryy(500-i j);endendyd=sin(sita);%产生维纳滤波中y方向上观测信号与期望信号的互相关矩阵ryd=xcorr(y,yd);for i=1:100mryd(i)=ryd(499 i);endhopty=inv(mryy)*mryd';%由维纳-霍夫方程得到的y方向上的滤波器最优解fy=conv(y,hopty);%滤波后y方向上的输出ny=sum(abs(yd).^2);eminy=ny-mryd*hopty;%y方向上最小均方误差subplot(2,4,1)plot(xd);title('x方向期望信号'); subplot(2,4,2)plot(xnoise);title('x方向噪声信号'); subplot(2,4,3)plot(x);title('x方向观测信号'); subplot(2,4,4)n=0:500;plot(n,eminx);title('x方向最小均方误差'); subplot(2,4,5)plot(yd);title('y方向期望信号'); subplot(2,4,6)plot(ynoise);title('y方向噪声信号'); subplot(2,4,7)plot(y);title('y方向观测信号'); subplot(2,4,8)plot(n,eminy);title('y方向最小均方误差'); figure;plot(xd,yd,'k');hold on;plot(x,y,'b:');hold on;plot(fx,fy,'g-');title('最终结果');运行结果如下：图2x方向及y方向的期望信号、噪声信号、观测信号以及滤波后的最小均方误差如上图2所示。

信息融合大作业——维纳最速下降法滤波器，卡尔曼滤波器设计及Matlab仿真时间：2010-12-6专业：信息工程班级：09030702学号：2007302171姓名：马志强1.滤波问题浅谈估计器或滤波器这一术语通常用来称呼一个系统，设计这样的系统是为了从含有噪声的数据中提取人们感兴趣的，接近规定质量的信息。

由于这样一个宽目标，估计理论应用于诸如通信、雷达、声纳、导航、地震学、生物医学工程、金融工程等众多不同的领域。

例如，考虑一个数字通信系统，其基本形式由发射机、信道和接收机连接组成。

发射机的作用是把数字源(例如计算机)产生的0、1符号序列组成的消息信号变换成为适合于信道上传送的波形。

而由于符号间干扰和噪声的存在，信道输出端收到的信号是含有噪声的或失真的发送信号。

接收机的作用是，操作接收信号并把原消息信号的一个可靠估值传递给系统输出端的某个用户。

随着通信系统复杂度的提高，对原消息信号的还原成为通信系统中最为重要的环节，而噪声是接收端需要排除的最主要的干扰，人们也设计出了针对各种不同条件应用的滤波器，其中最速下降算法是一种古老的最优化技术，而卡尔曼滤波器随着应用条件的精简成为了普适性的高效滤波器。

2．维纳最速下降算法滤波器2.1 最速下降算法的基本思想考虑一个代价函数J(w)，它是某个未知向量w的连续可微分函数。

函数J(w)将w的元素映射为实数。

这里，我们要寻找一个最优解w。

使它满足如下条件J(w0)≤J(w)(2.1)这也是无约束最优化的数学表示。

特别适合于自适应滤波的一类无约束最优化算法基于局部迭代下降的算法：从某一初始猜想w(0)出发，产生一系列权向量w(1),w(2),⋯，使得代价函数J(w)在算法的每一次迭代都是下降的，即J(w(n+1))<J(w(n))其中w(n)是权向量的过去值，而w(n+1)是其更新值。

我们希望算法最终收敛到最优值w0。

迭代下降的一种简单形式是最速下降法，该方法是沿最速下降方向连续调整权向量。
