安检一体机操作培训PPT课件
- 格式：ppt
- 大小：5.20 MB
- 文档页数：53
下载文档原格式
合集下载
航空行业机场安检培训ppt (2)
经验分享与交流
鼓励学员分享自己的工作经验和 心得体会，促进学员之间的交流 和学习。
03
安检培训方法
BIG DATA EMPOWERS TO CREATE A NEW
ERA
课堂讲授
理论学习
通过课堂讲授的方式，使学员系统地掌握安检相关的法律法规、标准规范和操作 流程。
案例分析
结合实际案例，深入剖析安检过程中可能遇到的问题和应对措施，提高学员的应 急处理能力。
04
安检培训效果评估
BIG DATA EMPOWERS TO CREATE A NEW
ERA
考核评估
考核评估是评估安检培训效果的重要手段，通过考核可以了解员工对安检知识的 掌握程度和实际操作能力。
考核评估应该包括理论考试和实际操作考核，理论考试主要考察员工对安检知识 的理解，实际操作考核则重点考察员工的操作技能和应对突发情况的能力。
遵守法律法规
确保安检工作合法合规
机场安检工作涉及国家安全、公共安全和航空安全等方面，培训中会强调遵守 相关法律法规和标准，确保安检工作合法合规。
防止违法行为发生
通过培训，安检人员可以了解违法行为的后果和法律责任，从而避免在工作中 出现违法行为。
提升安检技能
提高安检操作技能
培训中会教授安检设备的操作方 法、物品检查技巧等，提高安检 人员的操作技能。
采用互动式学习方式，如小组讨 论、角色扮演等，提高学员的学 习积极性和参与度。
国际化发展
国际合作
加强国际间的安检培训合作，引进国际先进的安检技术和培训理 念，提高我国安检培训的国际竞争力。
标准化发展
推动安检培训的标准化发展，制定国际通用的安检培训标准和规范 ，促进全球航空安全水平的提升。
安检一体机操作培训
基于软件平台的能量分辨型双能X射线检查系统
课程目录
• 成像原理及技术发展 • 结构组成及工作原理 • 主要技术指标及使用环境要求 • 基本操作及注意事项 • 常用图像处理方法 • 辐射防护安全知识 • 日常维护保养 • 常见故障处理
系统结构组成
X射线发射器 系统主机
准直器 滚筒电机
物品放置标牌
急停按钮
➢ 约90秒后，电子秤及屏显关闭，键盘“自检等待指示灯” 熄灭，即表示关机过程结束。
操作注意事项
1. 设备完全关闭后才能再次上电启动。 2. 设备正常使用时，禁止去除任何外罩板 3. 禁止人体的任何部位（或其它活体）进入通道 4. 设备必须接地良好 5. 设备在使用过程中，必须有人看守 6. 设备正常使用时或关闭后，禁止按下任何急停开关 7. 若设备出口端堆积行包时，应停止传送带；等待行
日常维护保养内容
➢ 显示器、键盘及光障是否清洁。 ➢ 检查传送带是否有严重划痕和损坏。 ➢ 检查电源指示灯、X射线指示灯是否损坏。 ➢ 检查操作键盘上各按键按下后是否可迅速恢复，有无阻涩感觉。 ➢ 检查设备出入口的铅门帘是否有损坏和缺失。 ➢ 检查电动滚筒是否漏油。 ➢ 将同一物体放置于电子秤上不同位置时，重量显示是否准确一
• 累加功能：若一批行包分几次称重时，可以使用累加功能进行累 加。单击“累加”键对当前行包重量进行累加，单击“取消”键 可以取消上一次行包重量的累加，单击“清除”键会清除累加结 果并可以开始下一批行包称重累加操作。
行包重量信息电子化录入
设备关机过程
➢ 将键盘“钥匙开关”里钥匙逆时针旋转至“关”位置； 此时显示器关闭，键盘“电源指示灯”熄灭，“自检等 待指示灯”闪亮。
缩微窗
系统控制信息显示区域
安检仪的管理及操作培训
安检仪的管理及操作培训安检仪的管理及操作培训管理：安检仪使用前检查：1、检查设备的外壳面板、显示器、键盘及电缆是否损伤。
如果有损伤，严禁开机，并且应当拔出电源头使其与主电源断开。
2、系统上电前必须检查通道入口和出口处的用于防止X射线泄漏的铅门帘是否完好，如有损坏，需立即更换。
3、检查传送带是否完好，是否有危害被检行李的尖刺和污迹。
4、检查操作台上的锁有无被未经许可的人损坏的迹象。
5、所有盖板均已盖好。
6、检查设备是否接地。
安检仪使用中的注意事项：1、任何一个产生X射线的设备都是有害的，必须认真对待。
2、任何的调整和维修必须由专门的技术人员来完成。
3、不能改动安全设备。
4、不能给设备增加任何附件。
5、不要损坏系统的外壳和铅屏蔽。
6、不要站和坐在传送带上。
7、手不要触摸传送带的边缘和两端滚轮。
8、当系统运行时，身体的任何部位都不能进入检查室。
操作培训：开机前准备：1、开机前确保通道内没有物体。
2、检查通道进出口及操作台电气控制盒处红色紧急停止按钮应该顺时针旋起，否则设备不能上电。
3、保证断路器是朝上（ON）的，如果向下(OFF)请扳到上面。
4、熔断体上的指示灯如果是亮的，说明里面的保险丝是坏的，需要即时更换。
5、电机保护开关正常情况下是红色的按钮弹起来的，如果红色按钮向下，皮带就不会转动了。
开机1、插上电源，此时设备主机将自行启动。
要保证显示器电源灯是亮的，如果没有显示，请按下操作台内主机黑色开关按钮。
2、旋转钥匙开关至打开位置，按下电源（绿色按钮），此时键盘电源灯亮（红色按钮不要轻易按）。
3、按下键盘“前进”键，皮带正向转动，开始行李检查。
关机1、按下键盘“停止”键，皮带停止转动，停止行李检查。
2、按下键盘“退出”键，此时显示会提示“关闭计算机”。
3、按键盘“确认”键，确认关闭计算机。
4、将“钥匙开关”钥匙顺时针旋转至关闭位置，关闭设备电源。
地铁安检专业知识培训课件ppt
工作原理
X射线源
探探探
探
测 测 测 。。。测
器器器
器
光障 皮带电机
控制系统 操作台键盘
数据采传系统 工业控制计算机
显示器
第三章开、关机步骤
正常开机步骤
1.将机器总电源插头插入供电电源插座中。
1
2.检查红色“紧急停止”按钮是否在旋起位置。如果不在旋起位置，将红
色紧急停止按钮顺时针旋起至复位位置。
电气控制部分
电气控制部分，是设备电气配线的汇总，有备用插座、保险丝、空气开 关、交流接触器、接线端子排、电机保护开关、马达触器，吸合后 设备上电，源上电
空气开关
电机保护开关，电 流过大或超负荷后 绿色弹出电机停止
运转
图像处理键区
电 源 指 示 灯
子并云集在阴极附近。当升压变压器向X线管两极提供高压电时，阴极与阳极间 的电势差陡增，处于活跃状态的自由电子，受强有力的吸引，使成束的电子，以 高速由阴极向阳极行进，撞击阳极钨靶原子结构。此时发生了能量转换，其中约 1%以下的能量形成了X线，其余99%以上则转换为热能。前者主要由X线管窗口 发射，后者由散热设施散发 。 所以，在设备断电或者正常工作不过包扫描的状态下，X射线是不会发射的。
改向滚筒
涨紧机构
托板组件
电动滚筒
气弹簧 下托辊 输送带
调偏滚筒
需要说明的是：
通道板由钢板和铅板组成，具有很强的X射线防护作用，可以有效的降低X 射线的泄漏，减少工作人员的X射线辐射。
铅帘也是由含铅量很高的含铅橡胶组成，同样具有很强的X射线防护作用， 可以有效的降低X射线的泄漏，减少工作人员的X射线辐射。
安检专业知识培训
培训目录
安检机构造 工作原理 开关机步骤 图像识别 使用规范及简单故障处理
民航安检服务培训课件(PPT 48页)
上滞后了近10年。
保证安全第 一 改善服务工 作 争取飞行正 常
（1）安全技术检查的产生受国内因素的影响 七十年代末，我国的航空事业已经发展到一定规模，国内航线形成
网络，在此期间，劫机活动也殃及我国内航线上。 1977年6月16日，张楚云在新疆劫机逃逸（未遂）事件。 1979年4月23日，王国平在桂林劫机去香港（未遂）事件。
民航安检服务
START
主要内容
一． 安检发展 三个反劫机公约 911 二． 安全检查保卫工作 三． 服务现场举例 四． 国家职业标准
一、安检发展
安检目的：反劫机、炸机 劫机：是以暴力劫持航空器，迫使其偏离航线，飞往劫持者指定的国
家和地点，以满足劫机者的要求。劫机是一种严重的犯罪行为。 为了防止劫持飞机和对国际民用航空的其他干扰行为，国际民航组织
（五）安全技术检查部门
（一）、安检部门设立的条件
1、经民航局审核同意并颁发《民用航空安全检查许可证》，民航地区管理局 在民航总局授权范围内行使审核权。未取得《民用航空安全检查许可证》，任 何部门或者个人不得从事安检工作。
2、申请设立安检部门的单位应当向民航总局提出书面申请，并附书面材料， 证明具有下列条件：
2、发展概况
我国民航安全技术检查的发展从其体制变化和发展过程来看大致可分为四个阶段：
第一阶段：1984年4月1日——1981年11月，只在部分国际机场由武警边防部门负责对乘坐 国际航班的中外籍旅客及其携带的行李物品实施安检。
第二阶段：1981年11月1日——1983年7月，在中国境内各民用机场，对乘坐民航国内航班 的中外籍旅客及其行李物品实施安检。
防止劫、炸机以及其他危害航空安全的事件发生，保障旅客、机 组人员和航空器的安全。
保证安全第 一 改善服务工 作 争取飞行正 常
（1）安全技术检查的产生受国内因素的影响 七十年代末，我国的航空事业已经发展到一定规模，国内航线形成
网络，在此期间，劫机活动也殃及我国内航线上。 1977年6月16日，张楚云在新疆劫机逃逸（未遂）事件。 1979年4月23日，王国平在桂林劫机去香港（未遂）事件。
民航安检服务
START
主要内容
一． 安检发展 三个反劫机公约 911 二． 安全检查保卫工作 三． 服务现场举例 四． 国家职业标准
一、安检发展
安检目的：反劫机、炸机 劫机：是以暴力劫持航空器，迫使其偏离航线，飞往劫持者指定的国
家和地点，以满足劫机者的要求。劫机是一种严重的犯罪行为。 为了防止劫持飞机和对国际民用航空的其他干扰行为，国际民航组织
（五）安全技术检查部门
（一）、安检部门设立的条件
1、经民航局审核同意并颁发《民用航空安全检查许可证》，民航地区管理局 在民航总局授权范围内行使审核权。未取得《民用航空安全检查许可证》，任 何部门或者个人不得从事安检工作。
2、申请设立安检部门的单位应当向民航总局提出书面申请，并附书面材料， 证明具有下列条件：
2、发展概况
我国民航安全技术检查的发展从其体制变化和发展过程来看大致可分为四个阶段：
第一阶段：1984年4月1日——1981年11月，只在部分国际机场由武警边防部门负责对乘坐 国际航班的中外籍旅客及其携带的行李物品实施安检。
第二阶段：1981年11月1日——1983年7月，在中国境内各民用机场，对乘坐民航国内航班 的中外籍旅客及其行李物品实施安检。
防止劫、炸机以及其他危害航空安全的事件发生，保障旅客、机 组人员和航空器的安全。
安检一体机操作培训(ppt文档)
操作键盘
电源按钮 钥匙开关
电源指 示灯
自检等待 指示灯
X射线指示灯 急停按钮
自定义功 能组键
菜单键及导航键
传送带控制键
图像处理 功能键
开机过程
检查电子秤上是否有行李包裹或外力作用，检查键盘 “自检等待指示灯” 是否处于熄灭状态。
将键盘“钥匙开关”里钥匙顺时针旋转至“开”位置； 此时，键盘上“电源指示灯”应亮起。
开始检查
• 按前进键， • 传送带向前运转 • 前进键指示灯亮起
• 如果传送带在扫描过程中被停下来，那么继续检查时 传送带会先倒退一段，这样可以避免X射线图像中出 现中断
• 只有通道内有物品扫描时，X光机才出束，X射线指示 灯才亮起
• 如果系统菜单弹出，传送带会停下来。
电子秤操作
• 开关功能：用鼠标单击操作窗口功能按钮区域中的“开关”键， 电子秤将关闭，再次单击“开关”键，电子秤重新启动。为了保 证电子秤启动后示数准确，须确保启动时电子秤上无任何物体和 外力作用。
约90秒后，电子秤及屏显关闭，键盘“自检等待指示灯” 熄灭，即表示关机过程结束。
操作注意事项
1. 设备完全关闭后才能再次上电启动。 2. 设备正常使用时，禁止去除任何外罩板 3. 禁止人体的任何部位（或其它活体）进入通道 4. 设备必须接地良好 5. 设备在使用过程中，必须有人看守 6. 设备正常使用时或关闭后，禁止按下任何急停开关 7. 若设备出口端堆积行包时，应停止传送带；等待行
X射线成像原理
X 射线
铅 铝 木
感光屏
密度 厚度
灰度图像
高低双能 原子序数
物质识别
扫描图像示例
不同材料属性的划定及颜色定义
材料属性
安检流程和注意事项课件
3. 如有条件，X光机应配备几个塑料盛物篮筐，将被检物品放入篮筐后再过 机检查，以免被检物品因剐蹭损坏
4. 手检员面对或侧对安全门站立，注意观察安全门报警情况及动态，确定 重点手检对象。
5. 手检应本着男不查女的原则进行
6. 开包员注意聆听X光机操作员的提示或注意观察X光机开包检查指示灯， 随时准备开包检查
前面： 从前衣领-→右肩-→右大臂外侧-→右手-→右大臂内侧-→腋下-→右上身外侧 -→右前胸-→腰、腹部-→左肩-→左大臂外侧-→左手-→左大臂内侧-→腋下→左上身外侧-→左前胸-→腰、腹部 从右膝部内侧-→裆部-→左膝部内侧
转身后 从头部-→后衣领-→背部-→后腰部-→臀部-→左大腿外侧-→左小腿外侧-→ 左脚-→左小腿内侧-→右小腿内侧-→右脚-→右小腿外侧-→右大腿外侧。
8
学习交流PPT
9
开包检查
1. 观察外层。看它的外形，检查外部小口袋及有拉链的外夹层。 2. 检查内层和夹层。用手沿行李包的各个侧面上下摸查，将所有的夹层、
底层和内层小口袋检查一遍。 3. 检查包内物品。按X射线机操作员所指的重点部位和物品进行检查。在没
有具体目标的情况下应一件一件地检查。已查和未查的物品要分开，放 置要整齐有序。 4. 善后处理。检查后如有问题应及时报告领导，或交公安机关处理。没有 发现问题的应协助过检人将物品放回包内，对其合作表示感谢。
安检流程和操作要领
学习交流PPT
1
设备摆放和人员站位示意图
学习交流PPT
2
1. 安检门和X光机之间放置一张小桌，用于放置被检人员随身的小件物品 （如钥匙、硬币等），最好备有一至两个小篮子盛放小件物品以免互相 拿错
2. 引导员负责提醒过检人将随身包裹放到X光机传送带上过检，并取出随身 小件金属物品放入篮中后按秩序通过安检门。手工检查确认篮中物品没 有违禁物品，或直接将小篮放到X光机传送带上过检。
4. 手检员面对或侧对安全门站立，注意观察安全门报警情况及动态，确定 重点手检对象。
5. 手检应本着男不查女的原则进行
6. 开包员注意聆听X光机操作员的提示或注意观察X光机开包检查指示灯， 随时准备开包检查
前面： 从前衣领-→右肩-→右大臂外侧-→右手-→右大臂内侧-→腋下-→右上身外侧 -→右前胸-→腰、腹部-→左肩-→左大臂外侧-→左手-→左大臂内侧-→腋下→左上身外侧-→左前胸-→腰、腹部 从右膝部内侧-→裆部-→左膝部内侧
转身后 从头部-→后衣领-→背部-→后腰部-→臀部-→左大腿外侧-→左小腿外侧-→ 左脚-→左小腿内侧-→右小腿内侧-→右脚-→右小腿外侧-→右大腿外侧。
8
学习交流PPT
9
开包检查
1. 观察外层。看它的外形，检查外部小口袋及有拉链的外夹层。 2. 检查内层和夹层。用手沿行李包的各个侧面上下摸查，将所有的夹层、
底层和内层小口袋检查一遍。 3. 检查包内物品。按X射线机操作员所指的重点部位和物品进行检查。在没
有具体目标的情况下应一件一件地检查。已查和未查的物品要分开，放 置要整齐有序。 4. 善后处理。检查后如有问题应及时报告领导，或交公安机关处理。没有 发现问题的应协助过检人将物品放回包内，对其合作表示感谢。
安检流程和操作要领
学习交流PPT
1
设备摆放和人员站位示意图
学习交流PPT
2
1. 安检门和X光机之间放置一张小桌，用于放置被检人员随身的小件物品 （如钥匙、硬币等），最好备有一至两个小篮子盛放小件物品以免互相 拿错
2. 引导员负责提醒过检人将随身包裹放到X光机传送带上过检，并取出随身 小件金属物品放入篮中后按秩序通过安检门。手工检查确认篮中物品没 有违禁物品，或直接将小篮放到X光机传送带上过检。
安检机培训资料
安检机培训资料安检机是现代化社会不可或缺的安全设备，广泛应用于机场、车站、地铁等公共场所，起着重要的防范恐怖袭击和保障公共安全的作用。
为了更好地运用和维护安检机，需要对其进行专业的培训，以提高工作人员的操作技能和应对突发情况的能力。
下面将为大家介绍一些常见的安检机培训资料。
一、安检机基本原理安检机通过X射线照射物体，再用探测器接收透射或反射的X射线信号，生成图像。
安检机能够检测出被隐藏在物体内部的各类危险品或非法品，如枪支、爆炸物等。
了解安检机的基本原理有助于工作人员更好地操作和使用设备。
二、安检机操作规程在使用安检机时，需要严格按照操作规程进行操作。
包括启动设备、调整参数、观察监控屏幕、判读图像等步骤。
操作规程还包括设备开机前的检查和设备关机后的清理等内容。
掌握操作规程可以有效提高安检效率和准确性。
三、危险品识别安检机培训资料中通常包括各类危险品的外观特征和X射线图像特征，以帮助工作人员快速准确地判别危险品。
训练工作人员识别危险品是安检培训的重要内容之一。
四、紧急情况处理在实际工作中可能会遇到各种紧急情况，如设备故障、图像不清晰、误警等。
安检机培训资料应包括各类紧急情况的处理方法和步骤，以确保工作人员能够应对突发情况，并保障通行旅客的安全和便利。
五、维护保养安检机作为精密设备，需要定期进行维护和保养，以保证设备的正常运转和稳定性。
安检机培训资料中应包括设备的日常维护和常见故障处理方法，帮助工作人员更好地管理和维护设备。
综上所述，安检机培训资料对于提高工作人员的操作技能和安全意识至关重要。
只有不断学习和训练，工作人员才能够熟练掌握安检机的使用方法，确保安全设备的正常运行，为社会公共安全保驾护航。
希望各位工作人员能够认真学习安检机培训资料，提高自身素质，为社会治安和公共安全贡献自己的力量。
安检机培训
安检机培训安检机作为一种特种行业的设备，无论是销售人员还是技术服务人员都应该具有一定的安检机方面相关专业知识，只有更好的了解产品才能更好的向客户介绍产品、维护产品。
为此，我们做了一个关于安检机销售人员和技术服务人员的培训计划，旨在帮助以上人员快速、详细的了解产品。
安检机的培训项目分为基本常识培训、基本操作培训、基本组装培训、安检机调试培训、软件操作培训和问题培训。
基本常识培训：（1）了解安检机的原理（2）了解不同安检机型号的区分（3）认识安检机的基本组成部件基本常识培训采取所有参与培训的人员统一培训的方式，有专人为参与培训的人员讲解，此培训历时大约半个小时，要求此培训结束后参与培训的人员要了解安检机的原理、能区分不同型号的安检机、认识安检机的基本组成部件。
基本操作培训：（1）安检机的外壳拆卸（2）安检机的正常开关机操作（3）安检机操作软件界面功能的认知（4）安检机操作键盘按键对应功能的认知基本操作培训采取所有参与培训的人员统一培训的方式，有专人为参与培训的人员讲解，此培训历时大约一个小时，要求此培训结束后参与培训的人员要能正常拆卸安检机的外壳，正确的开启关闭安检机，知道安检机操作界面上每个按钮的功能，知道每个操作键盘按键的对应功能。
基本组装培训：（1）电路的布置与连接<1>认识电器物料<2>根据图纸组装电气板<3>整机电路布置与连接基本组装培训（1）中的<1>培训采取统一培训的方式，有专人为参与培训的人员讲解，此培训历时大约半个小时。
<2><3>培训采取参与培训的人员两人一组跟随一个师傅学习组装电气板、学习整机电路的布置与连接，此培训历时大约两天时间。
要求此培训结束后参与培训的人员要能认识电器物料，并能自己独立正确完成电气板的组装、整机电路布置与连接。
（2）采集板与传输板的组装<1>认识采集板与数据传输板<2>采集板、数据传输板的安装和线路连接基本组装培训（2）中的<1>培训采取统一培训的方式，有专人为参与培训的人员讲解，此培训历时大约半个小时，<2>培训采取参与培训的人员两人一组跟随一个师傅学习采集板、数据传输板的安装和线路连接，此培训历时大约半天。
安检培训内容的教学课件
安检服务
• 这些东西可以带上地铁吗？ •猫 •刀 • 洗衣机 • 折叠自行车 • 自行车 • 铁锯 • 气球 • 白酒 • 液化气
安检服务
• 酗酒者 • 智障人士 • 啤酒 • 柴油 • 鞭炮 • 扁担 • 电冰箱 •鸟 • 溜冰鞋 • 弹药
安检服务
• 案例
• 2015年1月，两名成年人抱着两个大纸盒进站，经工作人员询问后， 纸盒内装着电脑显示器，工作人员有礼貌地提醒：“先生您好，为了 您和其他人的安全，按规定我们不能让您进站。”乘客不理解，不满 地说：“为什么不可以，新买的显示器能有什么危险？”该乘客认为 客运服务人员故意为难他，和客运服务人员发生争执。
安检服务
第五类：毒害品。汞、剧毒农药。 第六类：腐蚀性物品。盐酸、氢氧化钠、硝酸、蓄电池等。 第七类：放射性物品。 第八类：国家法律、、法规规定等其他物品，如禁止携带超长（1.8米以上）、
笨重物品（如自行车、洗衣机、电视机、台式电脑显示器、电冰箱、 音响等物品）乘车。 禁止携带动物以及妨碍公共卫生、 车辆通行和危害乘客安全（如玻璃及易碎玻璃制品）
• 拒不接受安检的乘客 • 携带违禁物品的乘客 • 乞讨人员、小摊贩等
谢谢大家！
安检培训内容的教学课件
调研单位：
安检服务
• 一.基本流程 • 一迎（您好，请接受安检，谢谢您的合作） • 二操作（检查时，主动伸手帮乘客把包放到检测仪上或桌上） • 三告别（检查后表示感谢：“给您添麻烦了，请您慢走。”）
安检服务
• 二.地铁违禁品规定 • 第一类：枪支、军用或警用械具类 • 手枪、步枪等，样品枪、道具枪、打火机枪，军械、警戒、警棍等。 • 第二类：爆炸物品类 • 弹药、炮弹子弹、炸药、手雷、打火机、礼花、烟花、爆竹等。 • 第三类：管制刀具 • 匕首、三棱刀等 • 第四类易燃易爆品类 • 汽油、柴油、油纸、过氧化氢、氢气球等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开始检查
• 按前进键， • 传送带向前运转 • 前进键指示灯亮起
• 如果传送带在扫描过程中被停下来，那么继续检查时 传送带会先倒退一段，这样可以避免X射线图像中出现 中断
• 只有通道内有物品扫描时，X光机才出束，X射线指示 灯才亮起
• 如果系统菜单弹出，传送带会停下来。
电子秤操作
• 开关功能：用鼠标单击操作窗口功能按钮区域中的“开关”键， 电子秤将关闭，再次单击“开关”键，电子秤重新启动。为了保 证电子秤启动后示数准确，须确保启动时电子秤上无任何物体和 外力作用。
缩微窗
系统控制信息显示区域
• 图像信息显示：显示当前图像的处理方式 • 传送带：显示当前传送带的状态 • 输入法：显示当前输入法信息 • 物品数：显示已经扫描的物品数 • 系统信息：显示当前系统运行的状态信息 • 放大调节：拖动滑块调整对图像的放大比例 • 用户：显示用户ID • 图像位置：显示当前扫描图像的列数 • 时间：显示当前系统时间
主要技术指标及使用环境要求
通道尺寸 1010mm（宽）×1010mm（高）
负载能力
200Kg
穿透力
25mm钢板
图像分辨/刷新率
1280×1024/75Hz
电子秤量程
500Kg
电子秤精度
优于0.5Kg
电子秤负载
200Kg
电源功耗
1.4千伏安
温度要求
0℃～40℃
课程目录
• 成像原理及技术发展 • 结构组成及工作原理 • 主要技术指标及使用环境要求 • 基本操作及注意事项 • 常用图像处理方法 • 辐射防护安全知识 • 日常维护保养 • 常见故障处理

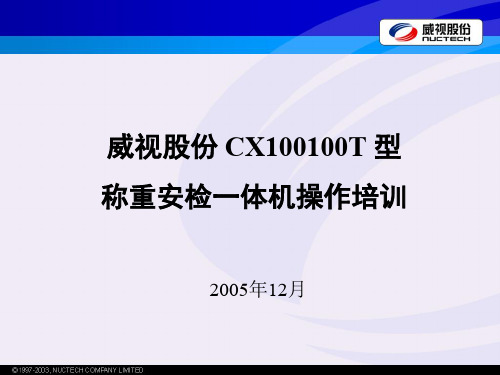

威视股份 CX100100T 型 称重安检一体机操作培训
2005年12月
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
培训安排
时间
～10:15 10:30～11:30 13:30～14:30 14:30～15:30 15:30～16:30
高能穿透
功能效果：提高难以穿透、高吸收率的物质（对应于图像中 灰暗区域）的对比度，从而可以检查到隐藏于难以穿透物体 后面的物品；而易穿透物质则被滤除。
包清理完后再启动传送带继续检查。 8. 设备使用过程中应禁止任何液体流入设备内部；如
果发生类似情况，必须立即关机清理。
课程目录
• 成像原理及技术发展 • 结构组成及工作原理 • 主要技术指标及使用环境要求 • 基本操作及注意事项 • 常用图像处理方法 • 辐射防护安全知识 • 日常维护保养 • 常见故障处理
内容
理论知识讲解 理论知识考核 实际操作讲解 实际操作考核
体会交流
课程目录
• 成像原理及技术发展 • 结构组成及工作原理 • 主要技术指标及使用环境要求 • 基本操作及注意事项 • 常用图像处理方法 • 辐射防护安全知识 • 日常维护保养 • 常见故障处理
X射线成像原理
X 射线
铅 铝 木
感光屏
密度 厚度
皮带
叉车位置标牌
支脚
系统结构组成
急停按钮 物品放置标牌
胶卷安全标牌
UPS电源 电气控制箱 电源控制箱
X光机控制器
探测器
皮带
铅门帘
系统工作原理
课程目录
• 成像原理及技术发展 • 结构组成及工作原理 • 主要技术指标及使用环境要求 • 基本操作及注意事项 • 常用图像处理方法 • 辐射防护安全知识 • 日常维护保养 • 常见故障处理
硬件平台与软件平台
硬件平台
2002
软件平台
1. 硬件板卡功能模块 2. 启动时间短 3. 智能性拓展不便 4. 文件及系统管理功能差 5. 网络性拓展性差
1. 强大的软件功能系统 2. 启动时间长 3. 智能性强 4. 文件及系统管理功能好 5. 网络性拓展性好
基于软件平台的能量分辨型双能X射线检查系统
课程目录
• 成像原理及技术发展 • 结构组成及工作原理 • 主要技术指标及使用环境要求 • 基本操作及注意事项 • 常用图像处理方法 • 辐射防护安全知识 • 日常维护保养 • 常见故障处理
系统结构组成
X射线发射器 系统主机
准直器 滚筒电机
物品放置标牌
急停按钮
胶卷安全标牌 X射线指示灯 电源指示灯 铅门帘
操作键盘
钥匙开关
电源按钮
电源指 示灯
自检等待 指示灯
X射线指示灯 急停按钮
自定义功 能组键
菜单键及导航键
传送带控制键
图像处理 功能键
开机过程
➢ 检查电子秤上是否有行李包裹或外力作用，检查键盘 “自检等待指示灯” 是否处于熄灭状态。
➢ 将键盘“钥匙开关”里钥匙顺时针旋转至“开”位置； 此时，键盘上“电源指示灯”应亮起。
➢ 约90秒后，电子秤及屏显关闭，键盘“自检等待指示灯” 熄灭，即表示关机过程结束。
操作注意事项
1. 设备完全关闭后才能再次上电启动。 2. 设备正常使用时，禁止去除任何外罩板 3. 禁止人体的任何部位（或其它活体）进入通道 4. 设备必须接地良好 5. 设备在使用过程中，必须有人看守 6. 设备正常使用时或关闭后，禁止按下任何急停开关 7. 若设备出口端堆积行包时，应停止传送带；等待行
•
➢ “电源指示灯”亮起后，按下“电源按钮”，设备上电 启动；约90秒后，显示器下方“系统信息”显示“初始 化校正表成功”，即表示开机过程结束，可以开始行包 称重安检。
开机过程
钥匙开关
电源开关
指示灯闪烁
Windows启动 进入登录界面
急停开关正常状态
开机登陆后O显示 区域
灰度图像
高低双能 原子序数
物质识别
扫描图像示例
不同材料属性的划定及颜色定义
材料属性
有效原子 序数范围
图像颜色 定义
常见化学元素
有机物 <10
橙色
氢（1）碳（6） 氮（7）氧（8）
轻金属 混合物
10～18
绿色
钠（11）铝（13） 硅（14）硫（16）
无机物 >18
蓝色
钙（20）铁（26） 铜（29）铅（82）
• 累加功能：若一批行包分几次称重时，可以使用累加功能进行累 加。单击“累加”键对当前行包重量进行累加，单击“取消”键 可以取消上一次行包重量的累加，单击“清除”键会清除累加结 果并可以开始下一批行包称重累加操作。
行包重量信息电子化录入
设备关机过程
➢ 将键盘“钥匙开关”里钥匙逆时针旋转至“关”位置； 此时显示器关闭，键盘“电源指示灯”熄灭，“自检等 待指示灯”闪亮。
