用伏安法测电阻是电学中的一种基本测量

测量电阻的几种方法伏安法测电阻是初中电学中典型实验之一，也是历年中考重点考查的内容，但电阻的测量方法不局限于伏安法，具有一定的灵活性、技巧性、多样性，归纳总结近年考查题型，测量电阻（设电阻不受温度的影响）的方法主要有以下几种。

一、伏安法例1.有一个电池组、一个电压表、一个电流表、一个滑动变阻器、一个开关和几根导线，你如何测出一个电阻器R的阻值.解：1. 按图所示电路图连接实验电路；2. 闭合开关，三次改变滑动变阻器R′的值，分别读出两个电表的示数；3. 算出三次R的值，求平均值R=(R1+R2+R3)/3。

评价：可多次测量求平均值，以减小测量误差“伏安法”测电阻中常见的电路故障1．电流表．电压表都没有读数——断路2．电流表或电压表读数时指针偏大——量程选小3．电流表或电压表读数时指针偏小——量程选大4．电流表或电压表指针反偏——正负接线柱接反5．电流表读数突然变大，电压表读数为0——待测电阻短路6．电流表读数突然为0，电压表读数等于电源电压(明显偏转)——待测电阻断路7．无论如何移动滑片，灯的亮度不变，且很亮——滑动变阻器接两个上接线柱8．无论如何移动滑片，灯的亮度不变，且很暗——滑动变阻器接两个下接线柱9．移动滑片,电流表示数变大而电压表示数变小——电压表接在滑动变阻器的两端二. 分压法（伏阻法）（一）电压表和定值电阻替代法例2.有一个阻值已看不清楚的电阻器R，我们要测出它的阻值，但手边只有一个电池组，一个开关，一个电压表，一个已知阻值的电阻器R0和几根导线，如何测出R的阻值吗？写出实验操作和电阻R最后表达式操作步骤：1. 如图所示，将被测电阻R与已知电阻R0串联接入电路，先把电压表并联接在R两端，闭合开关，测出电阻R两端的电压U1。

2. 将电压表拆下，将它并联接在电阻R0两端，测出电阻R0两端的电压U2。

3. 表达式R=U1R0/U2评价：元件使用较少,不能多次测量求平均值,误差较大电压表测量还可以有什么变化吗？请画出电路图（二）电压表和开关替代法例3. 给你一个电池组、一个电压表、一个已知阻值的定值电阻R0、两个开关及几根导线，请你设法只连接一次电路就能测出未知电阻R的阻值，画出电路图，写出实验步骤及未知电阻的表达式。

一、选择题1．在如图所示的四个电路中，电源电压U为已知且恒定，R0为已知阻值的定值电阻，不能测出未知电阻R x的阻值的电路是（）A．B．C．D． C解析：CA．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R x两端的电压，而电源电压已知，则可求R0两端的电压，据欧姆定律可求通过电路的电流，从而求出R x的阻值，故A不符合题意；B．由电路图知，定值电阻R0与电阻R x串联在电路中，电压表测R0两端的电压，而电源电压已知，据欧姆定律可求通过电路的电流，R x两端的电压U x=U-U0则R x的阻值可求，故B不符合题意；C．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R0支路的电流，电源电压已知，则两个电阻两端的电压已知，但通过R x的电流无法求，那么无法求出R x的阻值，故C符合题意；D．由电路图知，定值电阻R0与电阻R x并联在电路中，电流表测R x支路的电流，电源电压已知，则R x两端的电压已知，据欧姆定律可求出R x的阻值，故D不符合题意。

故选C。

2．如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.3A，如果需要让电路中的电流增大到0.8A，可以采取的方法是（）A．用一个20Ω的电阻与R串联B．用一个20Ω的电阻与R并联C．用一个12Ω的电阻与R串联D．用一个12Ω的电阻与R并联D解析：D据并联电路的分压特点知，要让电路的电流增大，则需要将电阻并联在电路中，据题意知，并联电阻分去的电流I =0.8A-0.3A=0.5A则并联的电阻 6V 12Ω0.5AU R I === 故ABC 不符合题意，D 符合题意。

故选D 。

3．如图所示的电路中，电源两端的电压保持不变，当开关S 闭合后，灯L 不发光，电压表指针有明显偏转。

若电路中只有一处故障，对于此电路可能故障的判断，下列说法中正确的是（ ）A ．灯L 断路B ．灯L 短路C ．R 1短路D ．R 2短路B解析：B A ．如果灯泡L 断路，整个电路断路，灯泡不亮，电压表指针不偏转。

初中测电阻的六种方法测电阻是电学实验中常见的实验内容之一。

电阻是电路中对电流产生阻碍的元件，通常用欧姆（Ω）作为单位表示。

以下是测电阻的六种方法：1.伏安法：伏安法是最常用的测电阻的方法之一。

原理是通过测量通过电阻的电流和电阻两端的电压来确定电阻值。

在直流电路中，通过欧姆定律可以得到电阻的数值，即R = V/I，其中R为电阻，V为电压，I为电流。

通过改变电阻和测量电流和电压的变化，便可以确定电阻的具体值。

2.桥式法：桥式法是一种常见的测量精度较高的测电阻方法。

这种方法根据电桥平衡条件进行测量，原理是通过调节一个或多个可变电阻，使电桥平衡，即无电流通过电桥。

可通过改变电桥的各个元件的值，来测量电阻的值。

3.走线法：走线法是一种简单易行的测电阻方法。

原理是通过将待测电阻连接到一个由导线组成的测量线路中，通过测量电流和电压的关系，来确定电阻的值。

电流可以通过电源连接到线路上，通过电压表或示波器测量电流和电压的变化，从而测量电阻。

4.万用表法：万用表法是一种常见的测电阻方法。

原理是将万用表的正负电极分别连接到电阻的两端，读取表盘上的数值，即可得到电阻的数值。

万用表具有较高的测量精度和多功能，可以测量不同范围的电阻值。

5.滑线法：滑线法是一种用于测量滑动变阻器（如电位器）电阻值的方法。

原理是将滑动变阻器连接到一个电路中，通过滑动板调节电阻值，并通过外部电阻、电压表或者示波器测量电流和电压的变化，从而得到滑动变阻器的电阻值。

6.串联法和并联法：串联法和并联法是测量电阻的两种常见方法。

串联法是将待测电阻与一个已知电阻串联，通过测量总电阻和已知电阻的数值，从而计算得到待测电阻的值。

并联法是将待测电阻与已知电阻并联，通过测量总电阻和已知电阻的数值，再计算得到待测电阻的值。

这两种方法常常用于粗略估算电阻值或检验电阻值的范围。

这些方法各有优劣，适用于不同的测量场合。

通过合理选择适当的测量方法，我们可以准确测量电阻值，并在实际应用中得到有效应用。

第二单元 恒定电流伏安法测电阻及误差分析【原理】伏安法测电阻是电学的基础实验之一。

它的原理是欧姆定律IR U =。

根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。

【内接法与外接法】由于所用电压表和电流表都不是理想电表，即电压表的内阻并非趋近无穷大，电流表也存在内阻，因此实验测量出的电阻值与真实值不同，存在误差。

为了减少测量过程中的系统误差，通常伏安法测电阻的电路有两个基本连接方法：电流表内接法和电流表外接法（如图1所示），简称内接法和外接法。

图1 电路图【误差分析】对于这两个基本电路该如何选择呢？下面从误差入手进行分析。

外接法：误差分析方法一：在图2的外接法中，考虑电表内阻的存在，则电压表的测量值U 为R 两端的电压，电流表的测量值为干路电流，即流过待测电阻的电流与流过电压表的电流之和，此时测得的电阻为R 与v R 的并联总电阻，即：RR RR I U v v +⨯＝＝测R ＜R （电阻的真实值）此时给测量带来的系统误差来源于v R 的分流作用，系统的相对误差为：100%RR 11100%RR v ⨯⨯=＋＝－测R E （1）误差分析方法二：当用外接法时，U 测＝U 真，I 测＝I V ＋I 真＞I 真∴测出电阻值R 测＝测测I U ＝真真＋I I V U ＜R 真，即电压表起到分流作用，当R 越小时，引起误差越小，说明该接法适应于测小电阻。

内接法：误差分析方法一：在图3内接法中，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，即：R R IUA ＋＝＝测R ＞R （电阻的真实值）此时给测量带来的系统误差主要来源于A R 的分压作用，其相对误差为： 100%RR RR R E A⨯＝－＝测 （2） 误差分析方法二：当用内接法时，I 测＝I 真，U 测＝U A ＋U 真＞U 真 ∴测出电阻值R 测＝测涡I U ＝真真＋I U A U ＞R 真，即电流表起了分压作用。

测量电阻常用的6种方法一、伏安法测电阻是电学实验中常用的方法之一，可以用于测量未知电阻、电阻率和电表内阻等。

在实验中需要选择合适的电压表和电流表，并正确连线。

例如，在一个实验中，需要测量一个约为10Ω的电阻，可以选择电压表V1量程为6V，内阻约为2kΩ，电流表A1量程为0.6A，内阻约为0.2Ω，和滑动变阻器R1最大阻值为10Ω，最大电流为2A。

为了获得更精确的测量结果，需要测量多组数据，且两表读数大于量程一半。

二、伏伏法测电阻是一种常用的方法，可以在缺少合适的电流表时使用。

在实验中，可以使用已知内阻的电压表代替电流表。

例如，在一个实验中，需要测量一个约为600Ω的电阻，可以选择电压表V1量程为～500mV，内阻r1＝1 000Ω，电压表V2量程为～6V，内阻r2约为10kΩ，和电流表A量程为～0.6A，内阻r3约为1Ω。

此外，还需要定值电阻R和滑动变阻器R，以及一个单刀单掷开关S和若干导线。

在测量中，需要保证两只电表的读数都不小于其量程的，并能测量多组数据。

的并联电路使用。

所以选择的电表是A12)实验原理图如下图所示：3)根据安安法测电阻的公式，可得到测量R x的表达式为：RxU1R＋r1I2r2I1I2R本文介绍了两种电路测量方法，一种是伏安法测量待测电阻阻值，另一种是半偏法测量电表内阻。

伏安法测量待测电阻阻值时，采用外接法，改装的电压表电压量程为2.6 V，滑动变阻器采用分压式接法。

为了保证电表读数不得小于量程的三分之一，电表应选择A、B。

半偏法测量电表内阻时，先不连接变阻箱或将变阻箱阻值调为零，使电流表或电压表的读数调至满偏，然后再串联或并联上电阻箱，调节电阻箱的阻值，使电表示数为满偏刻度的一半，则认为电阻箱的阻值与待测的电流表或电压表电阻相等。

具体操作步骤如下：对于测量电流表内阻：1.将电阻箱的电阻调到零；2.闭合S，调节R，使电流表达到满偏；3.保持R不变，调节R，使电流表示数为满偏刻度的一半；4.由上得到电流表内阻RA=R。

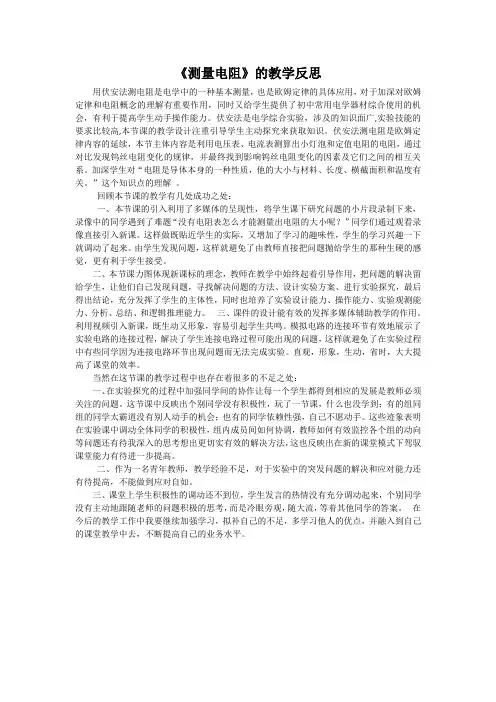

《测量电阻》的教学反思用伏安法测电阻是电学中的一种基本测量，也是欧姆定律的具体应用，对于加深对欧姆定律和电阻概念的理解有重要作用，同时又给学生提供了初中常用电学器材综合使用的机会，有利于提高学生动手操作能力。

伏安法是电学综合实验，涉及的知识面广,实验技能的要求比较高,本节课的教学设计注重引导学生主动探究来获取知识。

伏安法测电阻是欧姆定律内容的延续，本节主体内容是利用电压表、电流表测算出小灯泡和定值电阻的电阻，通过对比发现钨丝电阻变化的规律，并最终找到影响钨丝电阻变化的因素及它们之间的相互关系。

加深学生对“电阻是导体本身的一种性质，他的大小与材料、长度、横截面积和温度有关。

”这个知识点的理解。

回顾本节课的教学有几处成功之处：一、本节课的引入利用了多媒体的呈现性，将学生课下研究问题的小片段录制下来，录像中的同学遇到了难题“没有电阻表怎么才能测量出电阻的大小呢？”同学们通过观看录像直接引入新课。

这样做既贴近学生的实际，又增加了学习的趣味性，学生的学习兴趣一下就调动了起来。

由学生发现问题，这样就避免了由教师直接把问题抛给学生的那种生硬的感觉，更有利于学生接受。

二、本节课力图体现新课标的理念，教师在教学中始终起着引导作用，把问题的解决留给学生，让他们自己发现问题，寻找解决问题的方法、设计实验方案、进行实验探究，最后得出结论，充分发挥了学生的主体性，同时也培养了实验设计能力、操作能力、实验观测能力、分析、总结、和逻辑推理能力。

三、课件的设计能有效的发挥多媒体辅助教学的作用。

利用视频引入新课，既生动又形象，容易引起学生共鸣。

模拟电路的连接环节有效地展示了实验电路的连接过程，解决了学生连接电路过程可能出现的问题，这样就避免了在实验过程中有些同学因为连接电路环节出现问题而无法完成实验。

直观，形象，生动，省时，大大提高了课堂的效率。

当然在这节课的教学过程中也存在着很多的不足之处：一、在实验探究的过程中加强同学间的协作让每一个学生都得到相应的发展是教师必须关注的问题。

伏安法测电阻实验报告心得# 伏安法测电阻实验报告心得## 引言电阻是电学基础中非常重要的一个概念，它用于描述电路中电流通过时的阻碍程度。

伏安法是一种常见的测量电阻的方法，通过测量电阻两端的电压和通过的电流来计算电阻值。

本实验旨在通过伏安法实验，掌握电阻的测量方法和技巧，并深入理解电阻的意义和作用。

## 实验内容1. 搭建伏安法测量电阻的实验电路。

2. 使用直流电源提供稳定的电压，调节电源输出和互感电流的大小。

3. 测量电阻两端的电压，并记录下来。

4. 测量通过电阻的电流，并记录下来。

5. 根据所测得的电阻两端的电压和电阻的电流，计算出电阻值。

6. 重复测量和计算过程，验证测量结果的准确性。

## 实验步骤1. 首先，我们需要准备实验所需要的器材和元件，包括电源、电阻、导线、电流表、电压表等。

2. 按照实验要求，搭建伏安法测量电阻的实验电路，保证电路的连接正确无误。

3. 打开电源，调节电源输出电压，使其保持稳定在一定的数值。

4. 使用导线连接测量电阻两端的电压的电压表，保证连接牢固且接触良好。

5. 使用导线连接测量通过电阻的电流的电流表，同样保证连接牢固且接触良好。

6. 测量电阻两端的电压，并记录下来。

7. 测量通过电阻的电流，并记录下来。

8. 计算电阻值，根据所测得的电阻两端的电压和电阻的电流，使用欧姆定律即可得到电阻的值。

9. 重复测量和计算过程，验证测量结果的准确性。

## 实验结果通过一系列测量和计算，我们得到了一组电阻测量结果。

根据这些数据，可以计算出电阻的平均值，并与理论值进行比较。

通过比较可以得出结论，验证实验数据的准确性和可靠性。

## 实验心得通过本次伏安法测电阻的实验，我深刻体会到了实验方法和技术在科学研究中的重要性。

在实验过程中，我们需要耐心细致地进行各项测量和计算工作，并且要保持实验环境的良好状态。

实验数据的准确性直接影响到最后得出的结论的可靠性。

因此，在实验过程中，我们要时刻保持思维的敏锐和工作的细致，以确保实验结果的准确和可靠。

伏安法测电阻【优秀3篇】伏安法测电阻篇一［教学目标］知识与技能应用欧姆定律，学习用电流表和电压表测量小灯泡的电阻。

理解电阻是导体本身固有属性，了解灯丝（钨丝）的电阻特性。

过程与方法通过测量电阻，了解欧姆定律的应用，进一步了解和学习物理研究问题的方法。

情感、态度、价值观培养学生设计实验、连接电路、测量及分析归纳物理规律的兴趣。

［教学重点］1.学习应用欧姆定律，用电流表和电压表测量电阻2.理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。

［教学难点］1.实验电路的设计、连接，电流表、电压表量程的选择，滑动变阻器的使用，实验数据表格的设计。

2. 理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。

了解灯丝（钨丝）的电阻随温度变化的特性。

［教学准备］学生分组探究实验器材：电流表（1）、电压表（1）、滑动变阻器（1）、甲电池（2）、定值电阻（5ω、10ω各1个）、小灯泡+灯座（1）、导线10根。

［教学设计］［新课导入］1.复习：欧姆定律的内容、适用条件及其数学表达式。

2.教师提出问题：用电流表和电压表你能测量出定值电阻的阻值吗？试说明测量原理，并作出测量电路图。

［新课教学］学生思考、设计实验：教师提出问题：用什么方法可以改变通过定值电阻的电流和定值电阻两端的电压？应如何改进测量电路图？学生思考、设计实验实验电路：教师提出问题：如果改变通过定值电阻的电流和定值电阻两端的电压，定值电阻的阻值将如何人改变？学生猜想、假设实验结果：学生探究实验：用电流表和电压表测量出定值电阻的阻值。

学生分析、归纳实验结果：电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。

教师引导学生测量小灯泡的灯丝电阻：你想不想知道小灯泡的灯丝的电阻有多大呢？学生设计实验电路：学生探究实验：用电流表和电压表测量小灯泡的灯丝电阻。

学生发现问题：在不同电压和电流的情况下，小灯泡的灯丝的电阻不同。

学生知识类比迁移，思考、交流讨论：为什么改变小灯泡两端的电压和通过小灯泡的电流，小灯泡的电阻会改变？教师引导学生总结、归纳物理规律。

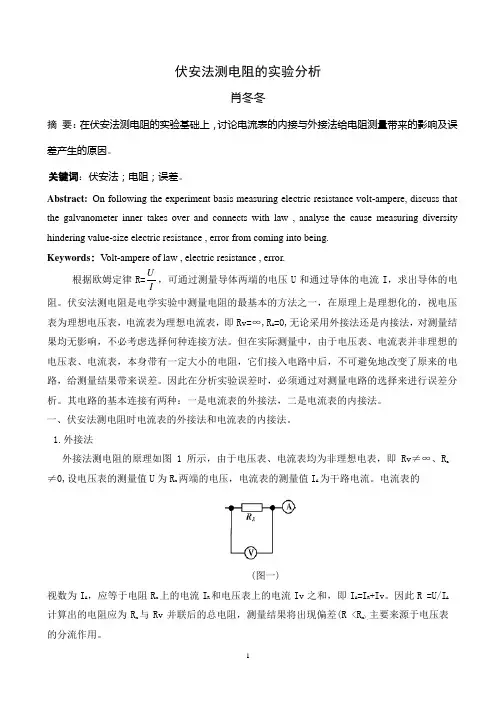

伏安法测电阻的实验分析肖冬冬摘 要：在伏安法测电阻的实验基础上，讨论电流表的内接与外接法给电阻测量带来的影响及误差产生的原因。

关键词：伏安法；电阻；误差。

Abstract: On following the experiment basis measuring electric resistance volt-ampere, discuss that the galvanometer inner takes over and connects with law , analyse the cause measuring diversity hindering value-size electric resistance , error from coming into being. Keywords : V olt-ampere of law , electric resistance , error.根据欧姆定律R=IU，可通过测量导体两端的电压U 和通过导体的电流I ，求出导体的电阻。

伏安法测电阻是电学实验中测量电阻的最基本的方法之一，在原理上是理想化的，视电压表为理想电压表，电流表为理想电流表，即Rv=∞,R A =0,无论采用外接法还是内接法，对测量结果均无影响，不必考虑选择何种连接方法。

但在实际测量中，由于电压表、电流表并非理想的电压表、电流表，本身带有一定大小的电阻，它们接入电路中后，不可避免地改变了原来的电路，给测量结果带来误差。

因此在分析实验误差时，必须通过对测量电路的选择来进行误差分析。

其电路的基本连接有两种：一是电流表的外接法，二是电流表的内接法。

一、伏安法测电阻时电流表的外接法和电流表的内接法。

1.外接法外接法测电阻的原理如图1所示，由于电压表、电流表均为非理想电表，即Rv ≠∞、R a≠0,设电压表的测量值U 为R x 两端的电压，电流表的测量值I A 为干路电流。

电流表的(图一)视数为I A ，应等于电阻R x 上的电流I R 和电压表上的电流Iv 之和，即I A =I R +Iv 。

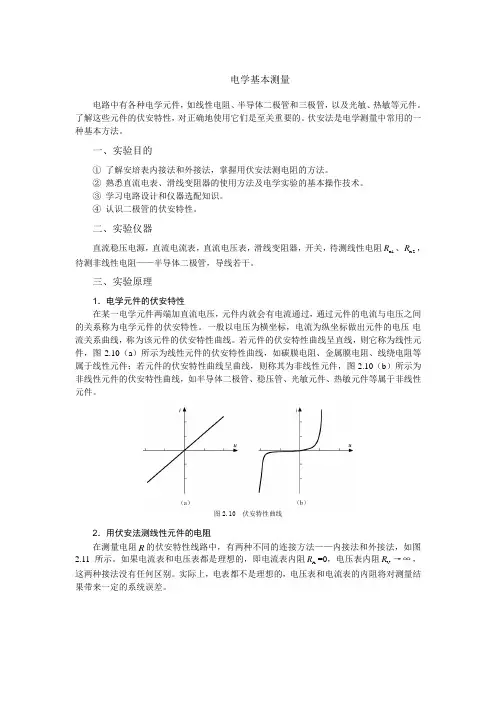

电学基本测量电路中有各种电学元件，如线性电阻、半导体二极管和三极管，以及光敏、热敏等元件。

了解这些元件的伏安特性，对正确地使用它们是至关重要的。

伏安法是电学测量中常用的一种基本方法。

一、实验目的① 了解安培表内接法和外接法，掌握用伏安法测电阻的方法。

② 熟悉直流电表、滑线变阻器的使用方法及电学实验的基本操作技术。

③ 学习电路设计和仪器选配知识。

④ 认识二极管的伏安特性。

二、实验仪器直流稳压电源，直流电流表，直流电压表，滑线变阻器，开关，待测线性电阻x1R 、x2R ，待测非线性电阻——半导体二极管，导线若干。

三、实验原理1．电学元件的伏安特性在某一电学元件两端加直流电压，元件内就会有电流通过，通过元件的电流与电压之间的关系称为电学元件的伏安特性。

一般以电压为横坐标，电流为纵坐标做出元件的电压-电流关系曲线，称为该元件的伏安特性曲线。

若元件的伏安特性曲线呈直线，则它称为线性元件，图2.10（a ）所示为线性元件的伏安特性曲线，如碳膜电阻、金属膜电阻、线绕电阻等属于线性元件；若元件的伏安特性曲线呈曲线，则称其为非线性元件，图2.10（b ）所示为非线性元件的伏安特性曲线，如半导体二极管、稳压管、光敏元件、热敏元件等属于非线性元件。

图2.10 伏安特性曲线2．用伏安法测线性元件的电阻在测量电阻R 的伏安特性线路中，有两种不同的连接方法——内接法和外接法，如图2.11所示。

如果电流表和电压表都是理想的，即电流表内阻A R =0，电压表内阻V R →∞，这两种接法没有任何区别。

实际上，电表都不是理想的，电压表和电流表的内阻将对测量结果带来一定的系统误差。

图2.11 用伏安法测线性元件的电阻两种接法的理论误差如下。

设电流表内阻为A R ，电压表内阻为V R ，电流表和电压表的示值分别为A I 、V U ，则内接法的电阻测量值为 Vxx A AU R R R I '==+xx A 0R R R R '∆=-=>内 （2.1）外接法的电阻测量值为 V x V xA x VU R RR I R R '==+2xx x x V0R R R R R R -'∆=-=<+外（2.2）由式（2.1）和式（2.2）可得A x V Ax2x x Vx()R R R R R R R R R R R ∆+=-=-+∆内外（2.3）当A xx x VR R R R R =+时，1R R ∆=-∆内外。

伏安法测电阻（优秀4篇）伏安法测电阻篇一设计思想：在新一轮的课程改革中，义务教育阶段的物理教育目的是培养全体学生的科学素养及人文素养。

以此为依据，形成了物理课程改革的基本理念。

本课的教学设计体现了如下理念：理念一：注重科学探究，提倡学习方式多样化。

物理学习的主要目的不仅仅是学习物理知识，更重要是让学生学会学习，学会探索，形成正确的价值观。

意义不能给予，只能发现。

探究式学习方法能保持学习者强烈的好奇心和旺盛的求知欲。

富有探索性的物理学习实践是发现物理现象背后意义的关键，亦是物理素养形成的过程。

本节课采用了探究式学习方法，让学生在测量灯泡电阻的探究性过程中不仅能产生浓厚的学习兴趣，而且还能培养学生实事求是的科学态度和探索、创新的意识，感受到从错误逐步走向正确，从失败到成功的喜悦。

理念二：构建新的评价体系。

与新课程改革理念相适应的评价体系在评价内容上重视对解决实际问题的能力、创新能力、实践或动手能力、良好的心理素质与科学精神、积极的学习情绪等方面综合素质的评定；有关评价指标要重视个体之间的差异性；评价主体上要重视学生参与评价；评价除重视终结性评价外，还要重视各个时期个体的进步，起到促进发展的作用；评价方式与方法注重“量化”的同时重视“质性”评价；评价手段要体现最新评价思想；评价实施过程应具有灵活性与动态性。

本节课教师注重改变了以前只看结果的单一评价体系，在探究过程当中不断鼓励学生的创新思维、积极发现学生的闪光点，并及时予以肯定。

实验结束后，培养学生有主动进行自我评价的意识，勇于提出自己的见解和发现新问题，善于主动与他人交流，听取他人意见，及时发现和改正自己的不足，这些都是在以前的教学中所忽略的问题。

教学目标1.知识与技能：1）具有初步的实验操作技能，会使用电流表和电压表测电阻。

2）会记录实验数据，知道简单的数据处理方法，会写简单的实验报告，会用科学术语、简单图表等描述实验结果。

2.过程与方法：1）有在观察物理现象或物理学习过程中发现问题的意识。

伏安法测定值电阻阻值1.引言1.1 概述概述部分的内容可以如下所示："伏安法测定值电阻阻值"是一种常用的电阻测量方法，它主要依靠测量电路中的电压与电流关系来求解电阻的阻值。

伏安法广泛应用于电子电路实验和工程中对电阻进行测量和验证。

本文将从伏安法的原理出发，介绍伏安法测定值电阻阻值的具体步骤，并讨论其在实际应用中的一些特点和问题。

通过理论和实验的结合，我们可以更好地理解伏安法的原理与应用，并得到相对准确的电阻值。

伏安法的基本原理是利用欧姆定律，即电压与电流成正比关系，来度量电路中的电阻值。

当电阻在电路中工作时，电压和电流将相互作用，通过测量电压和电流的值，我们可以求解电路中的电阻值。

为了测量电阻值，我们需要进行一系列的实验步骤。

首先，我们需要搭建一个合适的伏安测量电路，通常是通过连接电阻、电源和测量仪器来构建一个简单的电阻测试电路。

然后，我们需要通过调节电阻或电源的参数，来改变电压和电流的数值，并进行多次测量，以得到可靠、稳定的结果。

伏安法测定值电阻阻值在电子实验和工程中有着广泛的应用。

通过测量电阻值，我们可以判断电路的性能是否符合设计要求，也可以评估电子元件的可靠性和耐久性。

此外，伏安法也可以用于检测电路中的故障和故障点，帮助我们快速排除问题，提高电子设备的维修效率。

文章的下一节将详细介绍伏安法的原理，以进一步揭示测定值电阻阻值的具体步骤。

通过对伏安法的深入理解，读者可以更全面地掌握这一测量方法，并在实际应用中取得更好的效果。

1.2 文章结构文章结构：本文主要分为引言、正文和结论三个部分。

在引言部分，将对伏安法测定值电阻阻值的概述、文章结构以及研究目的进行介绍。

在正文部分，将详细阐述伏安法的原理以及测定值电阻阻值的步骤。

最后，在结论部分将探讨伏安法测定值电阻阻值的应用以及对结果进行分析。

通过这样的文章结构安排，读者可以了解到伏安法的原理以及测定值电阻阻值的具体步骤，并且了解到该方法在实际中的应用价值。

伏安法测电阻内外接法的标准的推导【伏安法测电阻内外接法的标准的推导】1. 导言伏安法是一种常用的电学测试方法，用于测量电阻、电流和电压。

在伏安法中，测量电阻的内外接法对结果会有一定的影响。

本文将围绕伏安法测电阻内外接法的标准进行推导，以帮助读者更深入地理解这一测试方法。

2. 伏安法测电阻的原理伏安法是利用欧姆定律来测量电阻的一种方法。

欧姆定律表明，电压与电流成正比，而电阻则是电压和电流的比值。

通过测量电压和电流的数值，可以计算出电阻的数值。

3. 电阻的内外接法在伏安法测量电阻时，内外接法是指电流源和电压源连接在待测电阻的内部还是外部。

内外接法的不同会导致测量结果的差异，因此需要建立标准的推导方法来进行测量。

4. 标准的推导方法我们假设待测电阻为R，电压源为V，电流源为I。

在内接法下，电流源I连接在电阻的一端，电压源V连接在电阻的另一端。

在外接法下，电压源V连接在电阻的一端，电流源I连接在电阻的另一端。

5. 内接法的推导在内接法下，根据欧姆定律，电阻R等于电压V与电流I的比值，即R=V/I。

通过测量电压V和电流I的数值，可以直接计算出电阻R的数值。

6. 外接法的推导在外接法下，我们需要考虑电压源V和电流源I的内阻。

假设电压源的内阻为r1，电流源的内阻为r2，根据电路分析的方法，可以推导出实际测量的电阻值R'为R'=(V/I)*(1+(r1+r2)/R)。

7. 对比与分析通过对比内外接法的推导方法，可以发现在使用外接法测量电阻时，需要考虑电压源和电流源的内阻对测量结果的影响。

在实际测量中应该选择合适的内外接法，并且在计算电阻值时需要考虑内阻的影响。

8. 个人观点和理解在实际工程中，进行电阻测量时应该根据具体情况选择合适的内外接法，并且在计算电阻值时要考虑电压源和电流源的内阻对测量结果的影响。

只有在掌握了标准的推导方法，才能更准确地测量电阻的数值。

9. 总结与回顾通过本文的推导，我们了解了伏安法测电阻内外接法的标准推导方法，并且分析了内外接法对测量结果的影响。

《电流表》教案《电流表》教案「篇一」电流表的工作原理教案电流表的工作原理教案知识目标1、知道电流表的基本构造．2、知道电流表测电流大小和方向的基本原理．3、了解电流表的基本特点能力目标应用学过的知识解决实际问题的能力．情感目标通过学习电流表的原理，学会将所学的知识应用到实际问题中，培养学生分析问题、解决问题的能力．教学建议教材分析本节的重点是电流表的工作原理，教师可以通过定量推导得出电流和指针偏转角度的关系，突出重点，进而突破安培力的力矩与弹簧的扭转力矩平衡这一难点注意分析安培力的力矩与线圈所处位置无关，物理教案－电流表的工作原理。

教法建议本节讲述电流表的工作原理，是根据磁场对电流作用力的一个具体应用，重点讲述测电流大小和方向的原理，因此教学中应利用教具、挂图让学生清楚电流表的基本结构，并引导学生利用所学知识，定量地推导出电流和指针偏角之间的关系，从而深入理解电流表的工作原理，并知道前面学过的电流表两个重要参量满偏电流和满偏电阻的'意义．首先组织学生观察、剖析电流表的内部结构，再启发指导学生利用公式和力矩平衡推导电流表工作原理．教学设计方案电流表的工作原理一、素质教育目标（一）知识教学点1、知道电流表的基本构造．2、知道电流表测电流大小和方向的基本原理．3、了解电流表的基本特点（二）能力训练点应用学过的知识解决实际问题的能力．（三）德育渗透点通过学习电流表的原理，教育学生热爱科学、学习科学，树立科学技术是第一生产力的思想．（四）美育渗透点通过对电流表构造和工作原理的学习，培养和提高学生对物理仪器的工艺美及工作原理分析推导的逻辑美的审美感受力．二、学法引导1、教师通过实验展示和挂图直观教学，通过启发、讲解、公式推导进行工作原理的教学．2、学生认真观看、积极思考，结合学过知识分析推导公式，理解电流表工作原理．三、重点·难点·疑点及解决办法1、重点：电流表的工作原理．2、难点：安培力的力矩与弹簧的扭转力矩平衡．3、疑点：安培力的力矩与线圈所处位置无关．4、解决办法通过定量推导得出电流和指针偏转角度的关系，突出重点，突破难点，物理教案《物理教案－电流表的工作原理》。

1第二单元 恒定电流伏安法测电阻及误差分析【原理】伏安法测电阻是电学的基础实验之一。

它的原理是欧姆定律IR U =。

根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。

【内接法与外接法】由于所用电压表和电流表都不是理想电表，即电压表的内阻并非趋近无穷大，电流表也存在内阻，因此实验测量出的电阻值与真实值不同，存在误差。

为了减少测量过程中的系统误差，通常伏安法测电阻的电路有两个基本连接方法：电流表内接法和电流表外接法（如图1所示），简称内接法和外接法。

图1 电路图【误差分析】对于这两个基本电路该如何选择呢？下面从误差入手进行分析。

外接法：误差分析方法一：在图2的外接法中，考虑电表内阻的存在，则电压表的测量值U 为R 两端的电压，电流表的测量值为干路电流，即流过待测电阻的电流与流过电压表的电流之和，此时测得的电阻为R 与v R 的并联总电阻，即：RR RR I U v v+⨯＝＝测R ＜R （电阻的真实值） 此时给测量带来的系统误差来源于v R 的分流作用，系统的相对误差为：100%RR 11100%RR v ⨯⨯=＋＝－测R E （1）误差分析方法二：当用外接法时，U 测＝U 真，I 测＝I V ＋I 真＞I 真∴测出电阻值R 测＝测测I U ＝真真＋I I V U ＜R 真，即电压表起到分流作用，当R 越小时，引起误差越小，说明该接法适应于测小电阻。

内接法：误差分析方法一：在图3内接法中，电流表的测量值为流过待测电阻和电流表的电流，电压表的测量值为待测电阻两端的电压与电流表两端的电压之和，即：R R IUA ＋＝＝测R ＞R （电阻的真实值）此时给测量带来的系统误差主要来源于A R 的分压作用，其相对误差为：100%RR RR R E A⨯＝－＝测 （2） 误差分析方法二：当用内接法时，I 测＝I 真，U 测＝U A ＋U 真＞U 真 ∴测出电阻值R 测＝测涡I U ＝真真＋I U A U ＞R 真，即电流表起了分压作用。
