无线调频话筒的设计与制作

目录摘要 (1)1. 绪论 (1)2. 设计方案 (2)2.1 设计方案 (2)3.系统设计及元件选择 (2)3.1 驻极体话筒（音频收集及放大） (2)3.2 振荡以及调频发射 (3)3.3 系统总电路及原理 (6)4. 电路仿真 (6)5. 实物的制作与调试 (8)6.心得与体会 (10)参考文献 (11)附录 (12)摘要无线话筒它就是一种通过无线电波传输声音的设备。

焊制电路板上的电子元件话筒将自然界的声音信号变成音频电信号，然后去调制振荡器产生的高频信号。

最后，高频信号通过天线发射到空中，调频的信号设置在FM波段，这样就可以用收音机几首调试。

关键词：无线调频话筒、电路分析、仿真、实物调试1.绪论对于现在而言越来越多的产品都向无线过度，有线的东西越来越跟不上时代的发展，而对于话筒这种小范围的家用电器产品也不例外，无线话筒也越来越受到K 歌达人们以及电视主持人的爱好。

但针对目前市场上无线话筒鱼龙混杂，一般消费者消费又无法分别的现状，所以这次课程设计专门要设计一款无线话筒，明白其工作原理，以巩固刚学完的高频相关知识，同时提高电子制作的爱好。

2.设计方案2.1 设计方案设计无线话筒的方案很多，这里无线话筒就相当于一个小型的语音调频发射，它主要包括音频收集，音频放大，载波振荡，调制电路，还有天线发射几部分。

由于无线话筒并不需要很大的距离，所以功率放大的部分就不用加了，图2.1是大概的一个系统的总框图。

图2.1 系统框图3.系统设计及元件选择3.1 驻极体话筒（音频收集及放大）我们需要做的是一个无线话筒，则音频信号的收集是必不可少的。

由于一般的音频信号转化成电信号很微弱，那就要考虑到放大的问题，这样才能使电路更灵敏。

但是我们为了简化电路，这里就采用了驻极体话筒，驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，被广泛用于盒式录音机、无线话筒及声控等电路中。

图3.1为驻极体话筒的外形，内部，以及电路符号。

调频无线话筒设计课题：设计调频无线话筒，要求：（1）载波频率90MHz附近，用收音机FM段接收。

（2）在声音被清晰接收的前提下，发射距离≥5m（3）电源电压4.5V。

（4）音质清晰，发射较远（5）设计过程中使用仿真软件进行电路仿真本次课程设计本小组选择设计制作调频无线话筒，要求是分析高频发射系统各功能模块的工作原理，提出系统的设计方案，对电路进行调试。

在此基础上可进行创新设计，如改善电路性能；故障分析；对系统进行仿真分析等。

这是一款微型调频无线话筒，发射频率在90MHz左右，利用FM调频收音机可以实现短距离接收。

在电路设计的过程中，本小组采用了protel99SE进行电路仿真。

调频无线话筒的设计分析仿真与实物结果1.调频无线发射机的设计与分析调频无线发射机将声音信号变成无线电波信号通过无线方式在另一地点用普通的收音机就可以将声音信号还原。

工作原理如下：调频无线话筒是一种可以将声音或者歌声转换成88~108MHz 的无线电波发射出去，距离可以达到30~50m，用普通调频收音机或者带收音机功能的手机就可以接收。

将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。

与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。

调频的方式一般用于超短波波段。

方案选择：上图给出了电路的总体设计，该电路由三部分组成：1、音频放大部分；2、高频振荡部分；3、高频功率放大器。

对于音频放大器，采用共射极放大器，高频振荡采用三点式电感振荡器，高频功放采用单调谐丙类功率放大器。

原理图及分析如下：MIC将自然界的声音信号变为音频信号，经C2耦合给Q的基极进行调制，当有声音信号的时候，三极管的结电极电容发生变化，导致振荡频率发生变化，完成频率调制，即调频。

再经C7 耦合给高频调谐放大电路对已调制的高频信号放大，再通过C10，L6和天线向外发射频率随声音信号变化而变化的高频电磁波。

其中，R1为MIC的偏置电阻，R5为集电极电阻。

实验课程报告完成时间：目录1. 概述 (1)1.1编写说明 (1)1.2参考资料 (1)1.3定义 (1)1.4缩略语 (1)2. 硬件电路 (2)2.1目标系统的功能 (2)2.2目标系统的主要技术性能和指标 (2)2.3硬件电路原理说明 (2)3. 工作过程 (3)3.1工作环境描述 (3)3.2工作过程描述 (3)3.3问题和解决 (3)4. 系统的业务、功能及技术指标测试方案 (4)4.1测试项目清单 (4)4.2测试的资源 (4)4.3测试方法 (4)5. 心得体会 (5)6. 附件 (6)1.概述1.1编写说明[说明此文档的主要内容、编写目的和适读对象。

]对于整个录音音响系统，最重要是话筒。

话筒的重要性是人们时常谈论的话题。

话筒的争论往往是1.2参考资料[说明本文档参考的各种资料，也包括所参考的其他项目的有关文档、资料。

]1.3定义[列出在本文档中使用的需要给出明确定义的概念和关键字。

]1.4缩略语[列出在本文档中缩略语的英语全称及中文说明。

]第1页共？页2.目标系统2.1目标系统的功能[对系统的功能进行简单的阐述]2.2目标系统的主要技术性能和指标[列出系统的主要技术性能和指标]2.3硬件电路原理说明[给出硬件电路的原理图或原理框图和说明]（建议：本文中的图都选择嵌入式对象形式，具体操作方法是在“插入”-“对象”中选择“microsoft word 图片”，这样做的好处是图容易被编辑处理）第2页共？页3.工作过程3.1工作环境描述[罗列开展工作所使用的工具、仪器设备等，说明每个物件的具体用途]3.2工作过程描述[安工作顺序，介绍你所完成的各项工作，叙述工作要点]3.3问题和解决[在工作中遇到的问题和解决方法、解决结果]第3页共？页4.系统的业务、功能及技术指标测试方案4.1测试项目清单[本节规定了为了验证系统的有效性及是否满足需求分析的要求，而必须进行测试的所有项目。

注意，测试项目必须保证完整性，不应有遗漏。

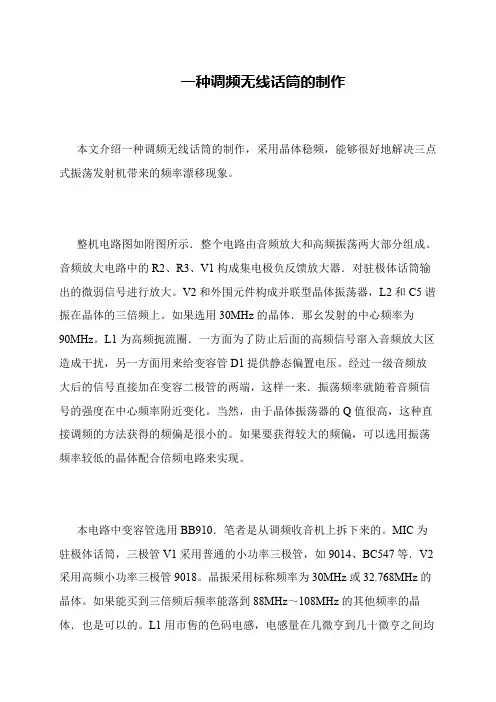

一种调频无线话筒的制作
 本文介绍一种调频无线话筒的制作，采用晶体稳频，能够很好地解决三点式振荡发射机带来的频率漂移现象。

 整机电路图如附图所示．整个电路由音频放大和高频振荡两大部分组成。

音频放大电路中的R2、R3、V1构成集电极负反馈放大器．对驻极体话筒输出的微弱信号进行放大。

V2和外围元件构成并联型晶体振荡器，L2和C5谐振在晶体的三倍频上。

如果选用30MHz的晶体．那幺发射的中心频率为
90MHz。

L1为高频扼流圈．一方面为了防止后面的高频信号窜入音频放大区造成干扰，另一方面用来给变容管D1提供静态偏置电压。

经过一级音频放大后的信号直接加在变容二极管的两端，这样一来．振荡频率就随着音频信号的强度在中心频率附近变化。

当然，由于晶体振荡器的Q值很高，这种直接调频的方法获得的频偏是很小的。

如果要获得较大的频偏，可以选用振荡频率较低的晶体配合倍频电路来实现。

 本电路中变容管选用BB910．笔者是从调频收音机上拆下来的。

MIC为驻极体话筒，三极管V1采用普通的小功率三极管，如9014、BC547等．V2采用高频小功率三极管9018。

晶振采用标称频率为30MHz或32.768MHz的晶体。

如果能买到三倍频后频率能落到88MHz～108MHz的其他频率的晶体．也是可以的。

L1用市售的色码电感，电感量在几微亨到几十微亨之间均。

自制简易无线调频话筒的电路图做为一个无线电爱好者，可能都经历过做无线话筒的经历，说实话做成功时那个兴奋啊，我记得，当时我用9018高频三极管做了个发射距离不到50m,可我抱它整整睡了一个晚上啊，第二天又了一个，配合两台收音机，做对讲机用啊。

全村人那么的羡慕啊，小小分享一下成功喜悦。

下面我们来说说今天做的简易高频话筒。

下面的就是调频无线话筒的电路图，电路非常简洁，没有多余的器件。

高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器，对于初学者我们暂时不要去琢磨电容三点式的具体工作原理，我们只要知道这种电路结构就是一个高频振荡器就可以。

三极管集电极的负载C4、L组成一个谐振器，谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。

发射信号通过C7耦合到天线上再发射出去。

自制简易无线调频话筒电路图-无线通信电子电路图无线发射电路图：自制无线调频话筒的电路图自制无线调频话筒的电路图_电路图无线发射电路图：自制教学用调频无线话筒电路自制带稳压的无线调频话筒_电路图语音电路电路图：自制调频无线话筒电路图语音电路电路图：简易微型自制无线话筒电路图无线接收:自制简易无线调频发话器的电路图调频无线话筒的制作及电路-无线通信电子电路图自制教学用调频无线话筒电路_电路图简易微型自制无线话筒电路图_电路图无线发射电路图：调频无线话筒的电路图带稳压电路的调频无线话筒电路-无线通信电子电路图无线发射电路图：带稳压电路的调频无线话筒电路图自制教学用调频无线话筒_电路图无线接收电路图：三管调频无线话筒的制作电路调频无线话筒的电路图_电路图无线发射电路图：一款简易调频话筒（单管）采用Q5337的无线调频(FM)话筒电路图_电路图。

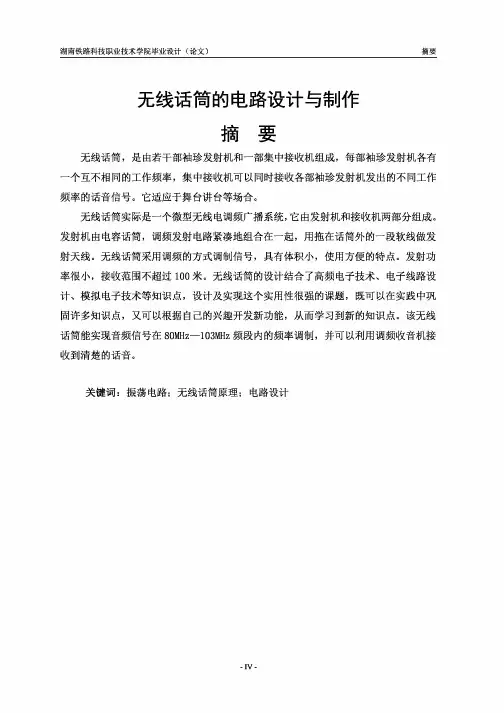

无线话筒的电路设计与制作摘要无线话筒，是由若干部袖珍发射机和一部集中接收机组成，每部袖珍发射机各有一个互不相同的工作频率，集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。

它适应于舞台讲台等场合。

无线话筒实际是一个微型无线电调频广播系统,它由发射机和接收机两部分组成。

发射机由电容话筒，调频发射电路紧凑地组合在一起，用拖在话筒外的一段软线做发射天线。

无线话筒采用调频的方式调制信号，具有体积小，使用方便的特点。

发射功率很小，接收范围不超过100米。

无线话筒的设计结合了高频电子技术、电子线路设计、模拟电子技术等知识点，设计及实现这个实用性很强的课题，既可以在实践中巩固许多知识点，又可以根据自己的兴趣开发新功能，从而学习到新的知识点。

该无线话筒能实现音频信号在80MHZ-103MHZ频段内的频率调制，并可以利用调频收音机接收到清楚的话音。

关键词：振荡电路；无线话筒原理；电路设计目录第1章绪论 (1)1.1概况 (1)1.1.1简易无线话筒系统 (1)1. 1.2无线话筒的分类 (1)1.1.3简易无线话筒的发展过程 (2)1.2现状分析 (3)第2章总体方案设计 (5)2.1总体设计要求 (5)2.2设计方案选择 (5)2.2.1发射部分机构框图 (5)2.3总体设计原理 (6)2.3.1发射部分设计方案 (6)2.4电路工作原理 (7)第3章无线话筒设计 (9)3.1无线话筒设计电路图 (9)3.2话筒MIC及音频放大模块 (9)第4章无线话筒制作 (12)4.1元器件清单 (12)4.2元器件插装 (12)4.3布局图设计 (13)4.4无线话筒焊接制作 (13)4.4.1焊料与焊剂 (13)4.4.2焊接工具的选用 (14)4.4.3手工焊接的工艺流程和方法 (15)4.4.3无线话筒成品图 (17)第5章调试与检修 (18)5.1调试步骤 (18)5.2电路调整、改进与注意事项 (18)结论 (21)致谢 (22)参考文献 (23)第1章概况及现状分析1.1概况1.1.1简易无线话筒系统随着数字技术的广泛使用，无线话筒成为越来越多用户首选的对象无线话筒系统在广播、电影、戏剧和舞台制作及公司、宗教和教育场所都是一个重要的组成部分。

调频无线话筒的制作一．研究目的１．弄清调频通信原理；２．弄清调频通信系统的构成；３．学会调频小功率发射机的安装与调试技术；４．提高综合实验能力。

二．基本原理该调频无线话筒的电路原理图如图1所示：C8是电源旁路电容。

R1是MIC的偏置提供话筒的静态工作点。

R1现MIC构成了拾音回路。

C1、C2起声音信号的耦合作用。

R2、D1、D2组成限幅电路，防止话筒在近距离时输入信号过大而失真严重。

R3、R4用于提供Q1的静态工作点。

C3、C4、C5、C6、L1、Q1构成振荡、放大。

C7将信号耦合到天线。

天线则将已经过调制的声音信号发射出，本电路由3V供电，用两只1.5V的电池即可三．仪器设备１．示波器一台２．直流稳压电源一台３．超外差收音机一部４．录音机一部５．万用表一块四．设计制作步骤１．元器件选配：调频无线话筒所用元件清单如下表所示.２．振荡线圈L需自制可在直径为3mm的直柄钻花上用Φ0.7mm的漆包线平绕5圈，脱胎后即成。

其余元件按表中参数即可，最好用万用表和电容表筛选一下，选用质量好的元件。

3．安装调试A、如果您购买的是散件，那么您可以一边组装一边测量，也可以全部组装后再一次性测量。

B、将电池盒接到PCB板，然后装上电池，在VCC和地端可测量到3V左右的电压。

C、装上R1、MIC。

如果您有示波器，则您随使吹吹口哨在A点就可以测量到2mV 左右的正弦波波形，波形随着您的口哨声而起伏。

D、装上R3、Q1、R4，则，用万用表在C处可测到1V左右的电压，这就确定了Q1的静态工作点。

E、装上C1、R2、C2、C3、C4、C5、C6、L1、C7天线。

C7可以用直导线代替。

焊接完毕用示波器可以在D处观察到高频振荡波，如果您的示波器可测量频率不高也没有关系，看到的是一个柱状的波形。

这就证明此时此电路已开始工作。

F、打开收音机在FM波段搜索，当调谐到某处感觉噪音突然静止、或出现啸叫，则表明此调频话筒的发射频率就在此处。

(5)最大频偏：(6 )总500mW无线电调频发射机课程设计任务书一、设计课题：无线调频话筒二、设计目的：设计一个采用直接调频方式实现的工作电压为12V、输出功率在500mW 以上、工作频率为5MHz的无线调频话筒，可用于语音信号的无线传输、对讲机中的发射电路等。

三、技术指标与要求：1.设计达到的主要技术指标有：(1)工作电压：V cc=+12V ；(2)(天线)负载电阻：R L=51欧;(3)发射功率：P o >500mW ;(4)工作中心频率:f0=5MHz ;f m 10kHz ；50% ；f°/f0 10 4 /小时.7(8)调制灵敏度K F泛0KH Z/V ;(9)电路结构采用分立元件构建的LC调频振荡器、缓冲隔离、高频宽放和高频功放电路实现500mW无线电调频发射机设计指导书第一章概述1、课程设计的工作流程：课程设计的操作流程如图1-1所示图1-1课程设计的一般操作流程2、评分办法学生课程设计的成绩，应根据完成设计工作的质量综合评分，参考评分办法评定。

3、纪律要求(1)课程设计期间，按平时上课作息时间到指定地点(一般为教室)；⑵保持良好的课堂秩序，可以互相讨论问题，但不得大声喧哗;(3)需要去图书馆查阅有关资料时，可向指导老师提出，并做好记录第二章设计任务与要求1、课程设计任务：见课程设计任务书中的各项2、设计报告的内容及版式要求：设计报告要撰写的内容和版式要求见表1-1 所示。

表1-1设计报告内容项目和版式要求调制‘ LC 调频------ 缓冲 1.25 ’ 20倍 功率 信号.振荡器mW隔离mW激励15参考文献第三章电路结构的选择与工作过程、总设计方框图与调幅电路相比，调频系统由于高频振荡输出振幅不变，因而具有较强的抗 干扰能力与效率.所以在无线通信、广播电视、遥控测量等方面有广泛的应用。

、实用发射电路方框图（实际功率激励输入功率为1.56mW ）拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路 简单、性能稳定可靠。

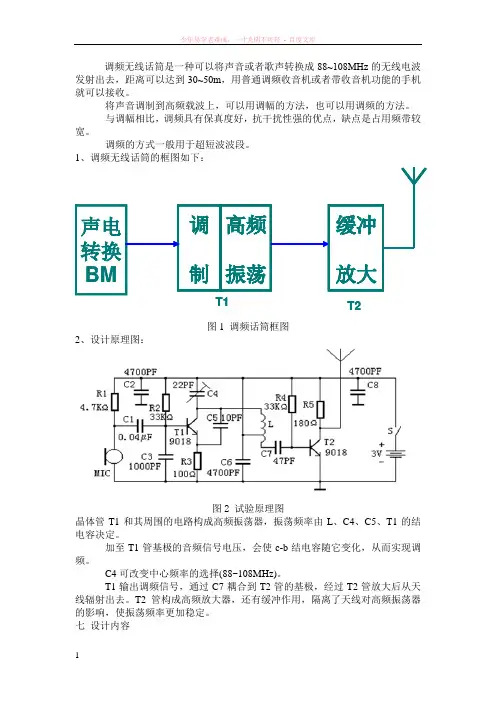

调频无线话筒是一种可以将声音或者歌声转换成88~108MHz 的无线电波发射出去，距离可以达到30~50m ，用普通调频收音机或者带收音机功能的手机就可以接收。

将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。

与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。

调频的方式一般用于超短波波段。

1、调频无线话筒的框图如下：图1 调频话筒框图2、设计原理图：图2 试验原理图晶体管T1和其周围的电路构成高频振荡器，振荡频率由L 、C4、C5、T1的结电容决定。

加至T1管基极的音频信号电压，会使c-b 结电容随它变化，从而实现调频。

C4可改变中心频率的选择(88~108MHz)。

T1输出调频信号，通过C7耦合到T2管的基极，经过T2管放大后从天线辐射出去。

T2管构成高频放大器，还有缓冲作用，隔离了天线对高频振荡器的影响，使振荡频率更加稳定。

七 设计内容声电转换BM调制高频振荡缓冲放大T21，protel设计（1）电路原理图设计。

按设计原理图进行电路原理图的绘制。

如图3示。

（2）元件及元件封装序号名称封装型号备注C1 贴片电容RAD0.2 0.04ufC2 贴片电容RAD0.2 4700pfC3 贴片电容RAD0.2 1000pf10pfC5 贴片电容RAD0.2C6 贴片电容RAD0.2 4700pfC7 贴片电容RAD0.2 47pfC8 贴片电容RAD0.2 4700pfR1 电阻AXIAL0.4 4.7KΩR2 电阻AXIAL0.4 33KΩR3 电阻AXIAL0.4 100ΩR4 电阻AXIAL0.4 33KΩR5 电阻AXIAL0.4 180ΩMK Mic RAN0.2T1 三极管TO-18 9018T2 三极管TO-18 9018L 电感DIANGAN 封装见图4C4 变电容RAD0.3图4 电感封装（DIANGAN）（4）pcb板设计。

2，印刷电路板的转印、腐蚀及打孔、上保护层。

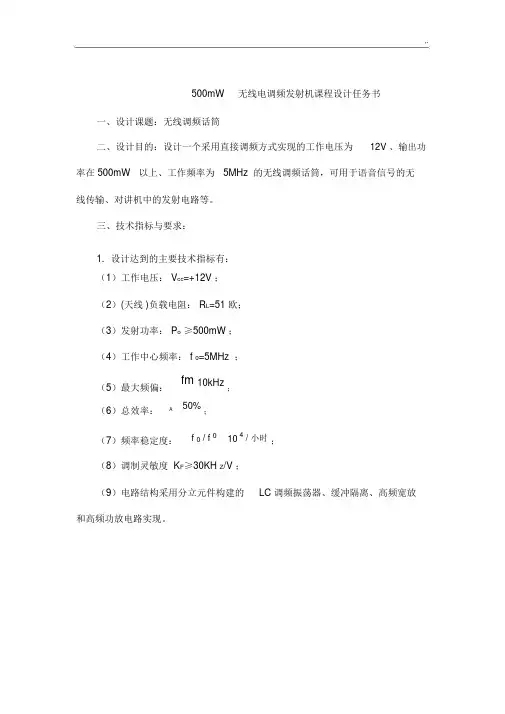

,. 500mW 无线电调频发射机课程设计任务书 一、设计课题：无线调频话筒 二、设计目的：设计一个采用直接调频方式实现的工作电压为 12V 、输出功

率在 500mW 以上、工作频率为 5MHz 的无线调频话筒，可用于语音信号的无 线传输、对讲机中的发射电路等。 三、技术指标与要求：

1. 设计达到的主要技术指标有：（1）工作电压： Vcc=+12V ；

（2）(天线 )负载电阻： RL=51 欧； （3）发射功率： Po ≥500mW ； （4）工作中心频率： f 0=5MHz ； （5）最大频偏： fm 10kHz

；

（6）总效率： A

50%

；

（7）频率稳定度： f 0 / f 0 10 4

/ 小时

；

（8）调制灵敏度 KF≥30KH Z/V ； （9）电路结构采用分立元件构建的 LC 调频振荡器、缓冲隔离、高频宽放 和高频功放电路实现。 ,. 500mW 无线电调频发射机设计指导书 第一章 概述 1、课程设计的工作流程：课程设计的操作流程如图 1-1 所示。 课程设计 任务书 解读主要 技术指标 资料准备 草拟方案 参数计算与 元件选择 制图、验算与 撰写设计报告 答辩与

评分

图 1-1 课程设计的一般操作流程

2、评分办法 学生课程设计的成绩， 应根据完成设计工作的质量综合评分， 参考评分办法

评定。 3、纪律要求 (1) 课程设计期间，按平时上课作息时间到指定地点 (一般为教室 )； (2) 保持良好的课堂秩序，可以互相讨论问题，但不得大声喧哗； ,. (3) 需要去图书馆查阅有关资料时，可向指导老师提出，并做好记录。

第二章 设计任务与要求 1、课程设计任务：见课程设计任务书中的各项 2、设计报告的内容及版式要求： 设计报告要撰写的内容和版式要求见表 1-1

所示。 表 1-1 设计报告内容项目和版式要求 序号 设计报告项目内容及版式要求 1 设计封面、目录 2 第一章 绪论 3 一、目的与意义 4 二、设计内容与课程内容的关系 5 三、完成任务的时间进程 6 第二章 电路结构的选择与工作过程 7 一、方框结构与工作原理 8 二、选择电路原理图及阐明选择的主要依据 9 三、叙述各部分电路的基本工作原理 10 四、电路中各元器件的名称及作用 11 第三章 电路参数的计算与元件的选择 12 第四章 设计总结 13 一、计算机仿真分析与参数验算 14 二、小结 (心得体会 ) ,. 15 参考文献

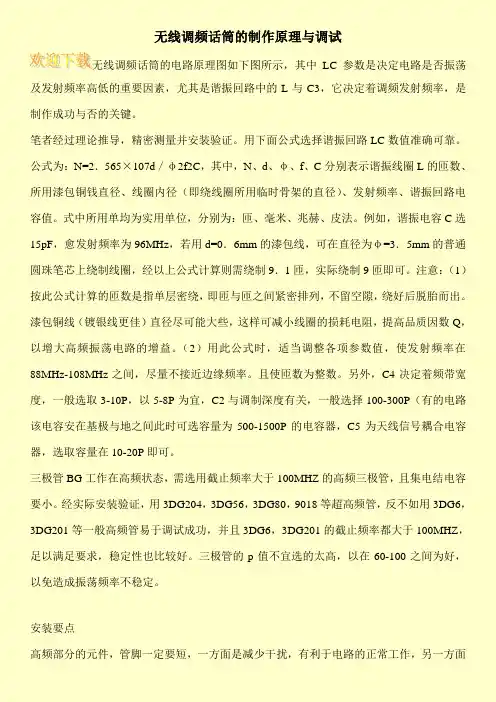

无线调频话筒的制作原理与调试无线调频话筒的电路原理图如下图所示，其中LC参数是决定电路是否振荡及发射频率高低的重要因素，尤其是谐振回路中的L与C3，它决定着调频发射频率，是制作成功与否的关键。

笔者经过理论推导，精密测量并安装验证。

用下面公式选择谐振回路LC数值准确可靠。

公式为：N=2．565×107d／φ2f2C，其中，N、d、φ、f、C分别表示谐振线圈L的匝数、所用漆包铜钱直径、线圈内径（即绕线圈所用临时骨架的直径）、发射频率、谐振回路电容值。

式中所用单均为实用单位，分别为：匝、毫米、兆赫、皮法。

例如，谐振电容C选15pF，愈发射频率为96MHz，若用d=0．6mm的漆包线，可在直径为φ=3．5mm的普通圆珠笔芯上绕制线圈，经以上公式计算则需绕制9．1匝，实际绕制9匝即可。

注意：（1）按此公式计算的匝数是指单层密绕，即匝与匝之间紧密排列，不留空隙，绕好后脱胎而出。

漆包铜线（镀银线更佳）直径尽可能大些，这样可减小线圈的损耗电阻，提高品质因数Q，以增大高频振荡电路的增益。

（2）用此公式时，适当调整各项参数值，使发射频率在88MHz-108MHz之间，尽量不接近边缘频率。

且使匝数为整数。

另外，C4决定着频带宽度，一般选取3-10P，以5-8P为宜，C2与调制深度有关，一般选择100-300P（有的电路该电容安在基极与地之间此时可选容量为500-1500P的电容器，C5为天线信号耦合电容器，选取容量在10-20P即可。

三极管BG工作在高频状态，需选用截止频率大于100MHZ的高频三极管，且集电结电容要小。

经实际安装验证，用3DG204，3DG56，3DG80，9018等超高频管，反不如用3DG6，3DG201等一般高频管易于调试成功，并且3DG6，3DG201的截止频率都大于100MHZ，足以满足要求，稳定性也比较好。

三极管的p值不宜选的太高，以在60-100之间为好，以免造成振荡频率不稳定。
