无线调频话筒的设计与制作

成绩华中师范大学武汉传媒学院传媒技术学院课程设计题目调频无线话筒设计与制作班级电信B1101姓名学号高频电路课程设计实验报告1.题目，要求●题目：调频无线话筒的设计与制作●要求：（1）载波频率90MHz附近，用收音机FM段接收。

（2）在声音被清晰接收的前提下，发射距离适中。

（3）电源电压3~6V。

（4）音质清晰，发射较远。

2.设计方案这个调频话筒的调频原理是通过改变三极管的基极和发射极之间电容来实现调频的，当声音电压信号加到三极管的基极上时，三极管的基极和发射极之间电容会随着声音电压信号大小发生同步的变化，同时使三极管的发射频率发生变化，实现频率调制。

驻极体话筒可以采集外界的声音信号，灵敏度非常高，可以采集微弱的声音，同时这种话筒工作时必须要有直流偏压才能工作，电阻R1可以提供一定的直流偏压，R2的阻值越大，话筒采集声音的灵敏度越弱。

电阻越小话筒的灵敏度越高，话筒采集到的交流声音信号通过C6耦合后送到三极管的基极。

3.硬件框图信号收集信号放大载波震荡调制调制模块音频收集与放大载波振荡模块4.电路原理图及分析高频三极管C9018和电容C6、C7、C8组成一个电容三点式的振荡器，三极管集电极的负载C8、L组成一个谐振器，谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHz之间，正好覆盖调频收音机的接收频率，通过调整L的值（拉伸或者压缩线圈L）可以改变发射频率，避开当地调频电台。

发射信号通过C7耦合到天线上再发射出去。

R2是三极管的基极偏置电阻，给三极管提供一定的基极电流，使它工作在放大区，R3是直流反馈电阻，用于稳定三极管工作点。

5.制作及调试●制作此次设计的实物用到的元件比较少，使用的是万用印刷电路板，焊接之前设计了一套元件插接方案，所以焊接的时候直接按照图示搭接方案直接焊接所以很顺利完成。

●调试把FM收音机的电源和音量打开，将频率调在90MHz左右无电台的地方。

给无线话筒电路板通上电源，对准收音机，用无感螺丝刀调节振荡线圈L1的稀疏（线圈匝间距离），直到收音机传出尖叫声。

无线调频麦克风的设计和制作1. 引言随着无线通信技术的不断发展，无线麦克风已经逐渐成为了音频传输领域的主流。

相比于有线麦克风，无线麦克风具有更高的灵活性和更好的移动性，并且无需担心长距离传输带来的信号损失问题。

本文主要介绍一种基于调频技术的无线麦克风的设计和制作方法。

2. 系统概述本系统主要由三个部分组成：发射机、接收机和麦克风。

其中，麦克风负责声源的采集，发射机将声源信号转换为无线信号并通过天线进行广播，接收机通过天线接收信号并进行解调和放大操作，并将信号通过音频输出接口输出。

3. 系统设计3.1 麦克风麦克风是本系统中最核心的部件，它的质量将直接影响到整个系统的音质和抗干扰能力。

本系统采用了电容式麦克风，它主要由一个电容和一个放大电路组成。

当声波通过电容时，电容的电荷会受到影响从而产生微小的电压变化，放大电路将这些微小的信号放大后输出。

需要注意的是，麦克风的输出信号应该是模拟信号，而不能是数字信号，因为数字信号在传输过程中很容易受到干扰。

3.2 发射机发射机主要由信号源、调制器和天线组成。

信号源负责将麦克风输出的信号转换为高频信号，调制器将高频信号调制成调频信号，天线将调频信号进行发射。

为了实现更高的信号质量和信号传输距离，发射机应该选用合适的天线和调制器，并且进行合适的功率控制。

3.3 接收机接收机主要由天线、解调器、音频放大器和输出接口组成。

天线负责接收发射机发送的无线信号，并将信号送入解调器进行解调，解调后的信号经过音频放大器放大后通过输出接口输出。

与发射机类似，接收机的天线和解调器的选择和功率控制也是非常重要的。

4. 系统制作4.1 麦克风制作麦克风的制作比较简单，只需要选用合适的电容和放大器并进行合适的电路连接即可。

一般可以从电子元器件市场购买电容和放大器，电路连接采用印刷板进行焊接。

需要注意的是，麦克风电路需要进行可靠的接地和屏蔽处理，以减少干扰。

4.2 发射机制作发射机制作比较复杂，需要设计和制作信号源、调制器和天线。

调频无线话筒的制作
1.选购合适的无线收发器：选择适合自己使用需求的无线收发器，考虑频率范围、功率、灵敏度等因素。

2.选择合适的麦克风：根据自己需要的声音效果和使用场景，选择合适的有源或无源麦克风。

3.连接麦克风和无线收发器：使用音频线将麦克风和无线收发器连接起来，确保连接稳固。

4.安装天线：将无线收发器的天线安装好，确保天线与无线收发器之间的连接牢固。

5.设定频率和信道：根据无线收发器的操作说明，将无线收发器设定到合适的频率和信道。

6.测试无线传输效果：使用设备提供的耳机或扬声器，测试无线传输效果是否正常。

同时，也要测试无线传输的范围和稳定性。

7.进行必要的调整：根据测试结果，对无线收发器的参数进行必要的调整，以获得最佳的无线传输效果。

8.固定和保护设备：确保无线收发器和麦克风的固定，避免在使用过程中发生松动或摔落。

同时，注意保护设备，避免受到撞击和水分侵害。

9.定期维护和保养：定期检查设备工作状况，及时更换电池、修复损坏的线缆等，以保证设备的正常运作。

总之，制作调频无线话筒需要选择合适的无线收发器和麦克风，并进行连接、设定频率和信道，进行无线传输效果测试和必要的调整，最后固定和保护设备，并定期进行维护和保养。

制作一个高质量的调频无线话筒
需要技术和细心的操作，但随着技术的进步和设备的普及，现在已经有许多成品调频无线话筒可供购买和使用。

毕业设计成果（产品）设计题目: 无线调频话筒的设计与制作二级学院专业班级学号姓名指导老师年月日诚信声明本人郑重声明：所呈交的毕业设计，是本人在指导老师的指导下，独立进行设计所取得的成果。

尽我所知，除设计中特别加以标注的地方外，设计中不包含其他人已经发表或撰写过的研究成果。

本人完全意识到本声明的法律结果由本人承担。

毕业设计作者签名：指导教师签名：年月日年月日目录1 设计背景 (1)1.1无线电技术及无线话筒 (1)1.2无线话筒的发展与运用 (2)1.3无线话筒准用频段 (3)2 设计任务与设计方案 (4)2.1设计任务与要求 (4)2.2设计方案选择与论证 (4)3 无线调频话筒硬件电路设计 (8)3.1设计注意事项 (8)3.2无线调频话筒硬件电路 (8)4 印刷电路板的制作 (10)4.1 Protel DXP 2004软件介绍 (10)4.2 PCB板的制作流程 (11)5 安装与调试 (17)5.1元器件的检测 (17)5.2焊接与装配 (18)5.3实物调试 (19)5.4设计与制作过程中出现的问题及解决方法 (20)总结 (21)参考文献 (22)摘要在整个录音音响系统中，第一个重要环节是话筒。

话筒的重要性是人们时常谈论的话题。

话筒的争论往往是最激烈而革命性的，从电子管到晶体管、从动圈到电容等。

话筒又分为有线话筒和无线话筒，无线调频话筒系统简单、成本低廉，音质优美。

无线调频话筒的原理是将声音通过麦克风转化为音频电信号，通过改变结电容来改变高频振荡器的输出频率，产生调频波，通过高频放大与选频，最终由天线辐射。

整个电路使用Protel DXP 2004 软件设计，并最终做成一块8cm*5cm PCB板，通过焊接、装配、调试完成设计产品，使用普通调频耳机在82MHz～108MHz的频率范围，话筒中心10米范围内能正常接收。

该设计具有电压低，受话灵敏，制作简易等特点。

关键词：调频；振荡电路；印刷电路板1 设计背景1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中不可缺少的电子设备，无线话筒系统在广播、电影、戏剧和舞台制作以及公司和教育场所都是一个重要的组成部分。

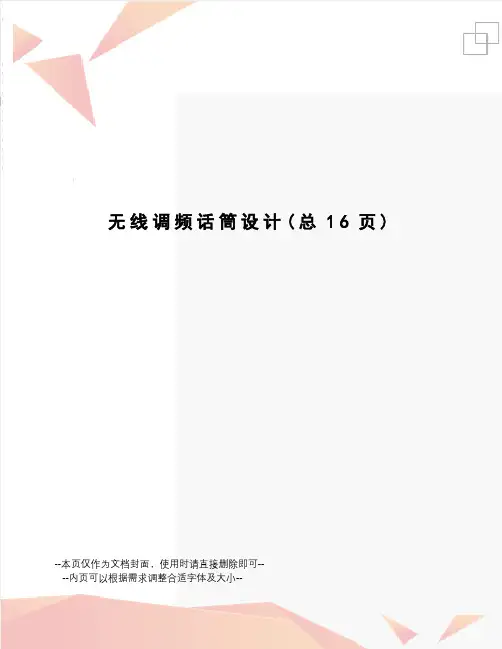

无线调频话筒设计(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--无限调频话筒课程设计 题目： 高频无线调频话筒学 院 电子信息工程学院 专 业 电子信息工程学 号姓 名教 师2014年 12 月05 日无线调频话筒设计方案摘 要装订【摘要】本设计基于通信系统原理和高频电子线路的相关知识，采用BA1404调频立体声发射集成电路。

此电路将立体声调制、FM调制和RF放大器等功能集成在一个芯片上。

加上少许的外围元器件就能够获得良好的立体声调频信号，很容易实现无线话筒的功能。

由驻极体话筒将音频信号转换成电信号，电信号经过BA1404内部的音频放大器，再经过立体声调制，混合信号与导频输出信号合成后的信号进入射频振荡器并对载波进行FM调制，经射频放大后输出射频信号，最后经过发射匹配发射出去。

设计目标是完成简易的无线话筒发射装置，接受装置由现成的普通调频收音机代替。

为了设计简单本设计只使用了单声道。

本设计具有元器件少，电路结构简单，性能稳定等特点。

关键词：BA1404 FM调制驻极体话筒射频振荡器装订线目录摘要 (2)绪论 (5)第1章系统设计 (6)设计方案 (6)设计任务和要求 (6)系统框图 (6)第2章方案论证与比较 (7)系统方案论证与比较 (7)调制方法论证与比较 (7)单元方案论证与选择 (7)话筒的选择 (7)放大电路的选择 (8)集成电路选择 (8)第3章集成电路的介绍 (9)BA1404的主要特点 (9)引脚功能及工作原理 (9)相关参数 (10)第4章电路原理图及PCB图 (12)电路原理图 (12)PCB图 (13)第5章电路的安装与调试.........................电路的安装...............................电路的调试...............................电路的原理图介绍.........................结论..............................................参考文献..........................................附录..............................................（目录中行距多倍行距，设置值为倍，目录不标页码）装订线绪论随着人类的文明不断进步，科学技术不断的发展，人们之间的交流越来越多，相互交换的信息也日益剧增，要传送的信息类型也是越来越多样化。

目录河西学院本科生毕业论文（设计）诚信声明 (1)河西学院本科生毕业论文（设计）开题报告 (2)摘要： (4)ABSTRACT： (4)1引言 (5)1.1无线电技术及无线话筒 (5)1.2无线话筒的分类 (5)1.3无线话筒的发展 (6)1.4无线话筒的运用 (7)2.设计任务与要求 (8)2.1设计任务 (8)2.2设计要求 (8)2.3任务自评 (8)3方案的选择与论证 (8)3.1整体方案设计 (8)3.2具体方案的选择及确定 (11)3.3单元电路的调试与仿真 (14)4电路制作装配 (18)4.1PCB板的制作 (18)4.2电感的制作 (20)5调试仿真及结果分析 (21)5.1实物测试仿真 (21)5.2实物调试 (22)5.3结果分析 (22)6设计总结 (23)参考文献 (24)致谢 (25)河西学院本科生毕业论文（设计）题目审批表 (26)河西学院物理与机电工程学院指导教师指导毕业论文情况登记表 (27)河西学院毕业论文（设计）指导教师评审表 (28)河西学院本科生毕业论文（设计）答辩记录表 (2)1引言1.1无线电技术及无线话筒随着无线电技术的不断发展，无线话筒已经成为人们生活中所不可缺少的器件，无线话筒系统在广播、电影、戏剧和舞台制作以及公司、宗教和教育场所都是一个重要的组成部分。

但是随着数以万计的无线电设备的使用以及用户对无线话筒系统需求的增加使广播频率变得拥挤，理解无线话筒系统的设计和操作的概念已经成为一个具有挑战性的问题。

由于可用的频谱越来越少，在北美DTV（数字电视）广播的出现使得无线系统的运行更加复杂困难。

DTV也同样出现在欧洲,它已成为未来可能出现的频谱拥挤现象的另一标志.。

鉴于以上这些事实，随着无线话筒、内部通讯网络系统、耳内监听系统和其它应用在各类制作的无线电通讯设备的日益普及，对于无线系统扎实的，技术性理解需求是前所未有的。

1.2无线话筒的分类无线话筒的分类方式很多，比方说根据发射使用频率分类或无线话筒的接收方式来分类等。

教你自制一款无线话筒（图）
一、制作说明
1、本款无线话筒电路设计合理、造型美观人方、传声距离远、使州寿命长、经济实惠、耗电小，适应普通FM调频收音机使用，大家在装配前仔细阅读本材料。

2、振荡线圈L的制作：在直径为巾5毫米的直柄钻花上用直径0．5毫米的漆包线平绕4圈脱后即成。

3、振荡线圈L的调整：打开收音机(置于FM段)和话筒开关K(置于ON处)然后手持话筒，一边对话筒讲话一边调收台旋纽(或选频键)直到收音机中传出自己的声音为止、如果在整个频段(即88一l 08MHz)仍收不到自己的声音则仔细拨动振荡线圈L。

拨动时只需拉开或缩小线周每匝之间的距离，侧整时应仔细。

若调整线圈的松紧仍无凑效则应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响)，重新焊上后继续上述蒯整。

4、在准备安装制作本套电路前，请用万用表筛选一下各个元件的质量．有条件的话将各瓷片电容用电容表测量一下电容量，这样就万无一失，一装即成功。

，本套件只要经过仔细的元件筛选，在焊接时保证质量并尤虚、假、错焊．一般情况下是能成功的。

二、元件清单
三、电路原理图
四、印刷电路图。

自制简易无线调频话筒的电路图做为一个无线电爱好者，可能都经历过做无线话筒的经历，说实话做成功时那个兴奋啊，我记得，当时我用9018高频三极管做了个发射距离不到50m,可我抱它整整睡了一个晚上啊，第二天又了一个，配合两台收音机，做对讲机用啊。

全村人那么的羡慕啊，小小分享一下成功喜悦。

下面我们来说说今天做的简易高频话筒。

下面的就是调频无线话筒的电路图，电路非常简洁，没有多余的器件。

高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器，对于初学者我们暂时不要去琢磨电容三点式的具体工作原理，我们只要知道这种电路结构就是一个高频振荡器就可以。

三极管集电极的负载C4、L组成一个谐振器，谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。

发射信号通过C7耦合到天线上再发射出去。

自制简易无线调频话筒电路图-无线通信电子电路图无线发射电路图：自制无线调频话筒的电路图自制无线调频话筒的电路图_电路图无线发射电路图：自制教学用调频无线话筒电路自制带稳压的无线调频话筒_电路图语音电路电路图：自制调频无线话筒电路图语音电路电路图：简易微型自制无线话筒电路图无线接收:自制简易无线调频发话器的电路图调频无线话筒的制作及电路-无线通信电子电路图自制教学用调频无线话筒电路_电路图简易微型自制无线话筒电路图_电路图无线发射电路图：调频无线话筒的电路图带稳压电路的调频无线话筒电路-无线通信电子电路图无线发射电路图：带稳压电路的调频无线话筒电路图自制教学用调频无线话筒_电路图无线接收电路图：三管调频无线话筒的制作电路调频无线话筒的电路图_电路图无线发射电路图：一款简易调频话筒（单管）采用Q5337的无线调频(FM)话筒电路图_电路图。

300m FM无线话筒电路概述:这里向各位介绍的一部袖珍发射机,十分适合初学者,电路简单易制,造价低廉,输出功率不超过8mW,发射范围在房屋区可至300米左右,用一部普通的FM收音机接收,显示其灵敏度和清晰度俱佳,电路设计中最富挑战性的部份就是只用3V电源和半波天线便有如此的发射能力.电路的电流损耗少于5mA,用两枚干电池可连续工作80至100小时.电路在正常工作下非常稳定,频率漂移极小.测试:工作8小时之后,仍不需再校接收机.唯一影响输出频率是电池的状况,当电池老化时,频率有轻微改变.工作原理:从电路图可见,该电路分两级,一级音频放大器和一级RF振荡器.驻极体话筒内实际藏有一枚FET,如您喜欢的话,可视之为一级,FET将话筒前振膜之电容变化放大,这就是驻极休话筒很灵敏的原因.音频放大级乃由其射极晶休管Q1担任,增益20~50,将放大的讯号送往振荡级之基极.振荡级Q2工作于约88MHz,这频率是由振荡线圈(共5圈)和?47pF电容器调整的,该频率也决定于晶体管,18pF回输电容器及还有少数偏压元件,例如470Ω射极电阻和22K基极电阻.电源接通时,1nF基极电容器通过22K电阻逐渐充电,而18pF则经振荡线圈的470Ω电阻充电,但更加之快,47pF电容也充电(其两端虽仅得小的电压),线圈产生磁场.基极电压渐渐上升时,晶体管导通,并有效地将内阻并接在18pF两侧.当1nF电容充电至该极的工作电压时,就会发生好几个杂乱的周波,故我们假定讨论在靠近工作电压之时基极电压继续上升,18nF电容试图阻止射极用压的移动,到电容器内的能量耗尽及再不阻止射级移动之时,基一射极电压降低,晶体管截止,流人线圈的电流也停止,磁场衰溃.磁场衰溃,产生一个相反方向的电压,集极电压反过来从原本的2.9V上升至超过3V,并以相反方向47pF电容充电,这电压也影响到对18pF电容充电,及470Ω射极电阻上的电压降使到晶休管进入更深的截止.18pF电容充电时,射电压下跌,并跌到某一晶休管开始导通,电流流入线圈,与衰溃磁场对抗.线圈上之电压反转,形成集极电压下降,这个变化通过18pF电容传送到射极上,结果晶休管进入更深的导通,把18pF电容短路,周期再开始重复,故此,Q2在此形成一个振荡,产生88MHz的交流讯号.放大后之音频讯号经0.1uF电容溃入到Q2之基极,改变振荡频率,产生所需的FM电磁波.制作过程:现在将所有零件放在工作桌上,逐个零件分清楚其数值,然后分类按次序排列好,这佯做很有条理,避免焊错零件.锡线方面最好采用特细0.6lmm的树脂(松香)锡线,因其身细,焊接起来很快并易上锡, 15~20 W小型电烙铁已足够,使用前用海绵将烙铁咀抹干净,唯一须自制的是线圈,需用一段22号BS(Ф0.5mm)或24号BS(Фm.71mm)的漆包铜线或者包锡铜线,在3mm直径的线圈架上绕5圈,如在中型螺丝起子上绕亦可,然后将圈与圈之间分隔开的5.5mm左右.到最后调整频率的时候,就要接着将线圈前后压缩或者拉长,改变输出频率.如您的线圈用漆包线做的话,须把线的两头上的漆皮剥掉,然后上一点锡.电路调试:所有零件都焊接完毕后,最好先用肉眼检视一切焊接点,是否有假焊,或者焊料用得太多而造成与临近短路,彻底查清楚后,才可进行校准和测试性能,测试步骤是加一条短的天线(5~10cm长)于底板的A点上调谐－部FM收音机于整个波段上,寻找该信号.最好令发射机与收音机保持一定距离,以防止检拾到任何谐波或者侧波.如收音机未能检到载波,表示频率可能太低,将振荡线圈稍为拉长,及再次尝试.如果采用包锡铜线绕制线圈,注意圈与圈之间不应彼此碰到.如采用漆皮铜线,则须要知道圈的连通性,可用万用表之低阻挡去量度它,或者量度电路电流,应约4~6mA.一旦检到载波,话筒的负载电阻R1决定灵敏度,可将之减至10k或者加至47k,视所需求的灵敏度而定.要确定发射之频率完全远离开您本地任何FM广播电台,因为电台发出之信号强大.将线圈压缩,频率便降低;将之拉长,频率便上升,这样免用到微调电容,节省本机的造价,不过,如您喜欢亦可用微调电容.顺道一提, C4最好用一枚39pF陶瓷电容,将另一个10pF或22pF微调电容并于共上,这样可更仔细调整电路.用线圈调整很容易偏离FM波段.理论上,用感器也应调节至维持调谐电路的L/C比,但我们需要的范围很小,故并没有限制。

无线调频话筒设计引言：无线调频话筒是一种能够无线传输声音信号的设备，通过无线传输技术，实现了话筒与收音设备之间的无线连接。

无线调频话筒在舞台表演、会议演讲、体育解说等场景中广泛应用，具有灵活、便捷、高质量的特点。

本文将介绍无线调频话筒的设计原理、主要组成部分和工作原理。

设计原理：无线调频话筒的设计原理主要包括信号源、调频电路、发射电路和接收电路。

首先，信号源是话筒捕捉声音信号的部分，通过话筒的电容麦克风将声音转换为电信号。

然后，调频电路将电信号转换为调频信号，通过改变频率和幅度来实现对声音信号的调制。

接下来，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

最后，接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。

主要组成部分：①话筒体：话筒体是无线调频话筒的外壳部分，用于保护内部电路和增加声音采集的灵敏度。

常见的话筒体材质有金属和塑料，内部装有电容麦克风和电路板。

②电容麦克风：电容麦克风是无线调频话筒捕捉声音信号的部分，它由电容和放大器组成，能够将声音信号转换为电信号。

电容麦克风具有高灵敏度、低噪声和平坦的频率响应等特点。

③调频电路：调频电路是无线调频话筒的核心部分，它将电信号转换为调频信号，通过调整频率和幅度来实现对声音信号的调制。

调频电路包括振荡器、调制器、放大器等组成部分。

④发射电路：发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

发射电路包括射频放大器、混频器、功率放大器等组成部分。

⑤接收电路：接收电路接收无线电波信号，并将其转换为电信号，通过放大、滤波等处理后，将信号送入音频输出设备。

接收电路包括射频前置放大器、混频器、解调器等组成部分。

工作原理：无线调频话筒的工作原理主要是将声音信号转换为无线电信号，并通过无线传输技术传输到收音设备。

话筒内的电容麦克风将声音信号转换为电信号后，经过调频电路调制为调频信号。

然后，发射电路将调频信号转化为无线电波信号，并通过天线进行无线传输。

无线话筒的电路设计及试制作摘要本文论述了无线调频的实现过程，通过频率调制将无线电信号传输，并利用接收机将信号接收，其功能实现工作频率在调频波段88－108MHz范围内，工作距离为10－20m，灵敏度高、工作可靠性强、噪声较低等特点。

设计主要运用了调频方式中的直接调频方式，利用LC振荡电路，实现设计结果。

在电路设计中运用了日本NEC公司的集成电路upc1651，以及稳压7805等器件，使电路更加简洁，工作更加稳定。

在本文中还介绍了无线通信系统的工作原理及相关的应用，经过多角度的论证，解释了本设计的电路工作原理，电路实现功能，提供了理论基础。

关键词：发射机，调制与解调，驻极体话筒，无线通信类型Wireless Microphone Circuit Design And Trying To MakeABSTRACTThis paper discusses the realization process of wireless FM frequency modulation, through radio signal transmission, and will be using the receiver will be receiving signal, its function realization in FM band the working frequency 108MHz range, 88 - working distance to 10-1.02-3.20m, high sensitivity, reliability, noise work lower characteristics.Design mainly utilized FM the direct way, using the LC FM mode, realize the oscillating circuit design results. Circuit design using NEC corporation of Japan in the integrated circuit, and upc1651 7805 devices such as voltage, the circuit more concise, work more stable.In this paper are introduced the working principle of wireless communication system and related applications, after multi-angle argumentation, explains the design principle, circuit circuits function, provides theory basis.KEY WORDS：transmitter，Modulation and demodulation, in very body microphone, wireless communication types目录前言 (1)第一章无线通信技术的描述 (2)&1.1 无线通信系统的概述 (2)&1.2 无线通信系统的类型 (3)&1.3 无线通信系统中信号的特点 (3)&1.3.1 信号的种类 (3)&1.3.2 无线电信号的特性 (3)第二章无线发射机 (4)&2.1 调频发射机 (4)&2.2 调频广播的应用 (4)第三章直接调频方式的无线话筒 (6)&3.1 原理图及其分析 (6)&3.1.1无线调频话筒的电路图 (6)&3.1.2 音频接收放大电路 (6)&3.1.3 高频振荡调制电路 (7)&3.2电路元件列表 (7)&3.3 元器件分析 (7)&3.4 集成电路upc1651 (8)&3.4.1 upc 1651等效电路 (9)&3.5 主要元器件的选择 (9)&3.5.1 Upc1651元件参数 (9)&3.5.2 稳压7805 (9)&3.6 78xx/79xx系列在降压电路中应注意以下事项 (10)&3.7 7805内部电路图 (10)&3.8 驻极体话筒 (11)&3.8.1 驻极体话筒内部电路图 (11)&3.8.2 驻极体话筒实物图 (11)&3.8.9 驻极体话筒组成 (12)第四章调试结果及分析 (13)&4.1 调试 (13)&4.2 各种元器件的调试方法 (13)&4.2.1 电感 (13)&4.2.3 电容 (14)&4.2.3 电池 (14)&4.3 调试结果分析 (14)第五章无线调频话筒的其它制作形式 (16)结论 (18)参考文献 (19)致谢 (20)前言随着电子技术的发展和应用的日趋广泛，无线话筒的技术、市场、应用得到了长足的进步，一套完美的无线话筒，会给人们的使用带来极大的便利，虽然无线话筒的历史并不长，也就一二十年的历史，但发展极为迅速。

每套无线话筒由若干部袖珍发射机（可装在衣袋里，输出功率约0.01W）和一部集中接收机组成，每部袖珍发射机各有一个互不相同的工作频率，集中接收机可以同时接收各部袖珍发射机发出的不同工作频率的话音信号。

它适应于舞台讲台等场合。

调频无线话筒的制作及电路一个调频无线话筒和一台带有调频接收的收录机(或调频收音机)在一定的范围内就可以实现无线传输，这样在家里可以边走边唱卡拉ok．，还可以在大教室里辅助教师授课等。

本无线话筒电路设计合理、造型美观大方、传声距离可达20～30米、使用寿命长、经济实惠、耗电小。

非常适合广大青少年无线电爱好者装配使用。

一、电路的工作原理图1是wxh02型无线话筒的电路原理图。

该电路主要由驻极体话筒和一只高频三极管90l 8组成。

三极管vt外围元件l、c4、c5等外围元件组成高频振荡电路。

驻极体话筒BM 将声音信号变成电信号，通过电解电容C1耦合到vt的基极，对高频等幅振荡电压进行调制，经过调制的高频信号通过c6，由天线向外发射。

R3、R4是VT的直流偏置电阻，r4组成直流负反馈电路，使得vt的工作更加稳定。

l和c5决定振荡频率，f=1／2π，调整l 的匝数及间距可改变振荡频率。

R1为驻极体话筒的供电电阻。

二、元器件的选择三极管vt除可以使用9018外，还可以选用截止频率高的高频三极管，如3dg80等。

c2、c3、c4和c5应使用稳定性好的高频瓷介电容，尤其是c5一定要保证质量。

驻极体话筒采用优质的话筒。

振荡线圈l需自制，制作方法是在直径为φ5毫米的直柄钻花上用φ0.5毫米的漆包线平绕4圈后即成。

其它电阻采用图l所示的参数即可。

三、安装制作wxh02型无线话筒的印刷电路图见图2。

在安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容用电容表测量一下电容量，这样就万元一失了。

安装的先后顺序是电感线圈、电阻器、电容器、高频三极管、话筒和拨动开关、电池卡子。

将电阻器、电容器等元件分类集中安装的目的是减少差错和防止元件的丢失。

(5)最大频偏：(6 )总500mW无线电调频发射机课程设计任务书一、设计课题：无线调频话筒二、设计目的：设计一个采用直接调频方式实现的工作电压为12V、输出功率在500mW 以上、工作频率为5MHz的无线调频话筒，可用于语音信号的无线传输、对讲机中的发射电路等。

三、技术指标与要求：1.设计达到的主要技术指标有：(1)工作电压：V cc=+12V ；(2)(天线)负载电阻：R L=51欧;(3)发射功率：P o >500mW ;(4)工作中心频率:f0=5MHz ;f m 10kHz ；50% ；f°/f0 10 4 /小时.7(8)调制灵敏度K F泛0KH Z/V ;(9)电路结构采用分立元件构建的LC调频振荡器、缓冲隔离、高频宽放和高频功放电路实现500mW无线电调频发射机设计指导书第一章概述1、课程设计的工作流程：课程设计的操作流程如图1-1所示图1-1课程设计的一般操作流程2、评分办法学生课程设计的成绩，应根据完成设计工作的质量综合评分，参考评分办法评定。

3、纪律要求(1)课程设计期间，按平时上课作息时间到指定地点(一般为教室)；⑵保持良好的课堂秩序，可以互相讨论问题，但不得大声喧哗;(3)需要去图书馆查阅有关资料时，可向指导老师提出，并做好记录第二章设计任务与要求1、课程设计任务：见课程设计任务书中的各项2、设计报告的内容及版式要求：设计报告要撰写的内容和版式要求见表1-1 所示。

表1-1设计报告内容项目和版式要求调制‘ LC 调频------ 缓冲 1.25 ’ 20倍 功率 信号.振荡器mW隔离mW激励15参考文献第三章电路结构的选择与工作过程、总设计方框图与调幅电路相比，调频系统由于高频振荡输出振幅不变，因而具有较强的抗 干扰能力与效率.所以在无线通信、广播电视、遥控测量等方面有广泛的应用。

、实用发射电路方框图（实际功率激励输入功率为1.56mW ）拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路 简单、性能稳定可靠。

实验：调频无线话筒的设计一．设计目的1．了解无线话筒的发射原理；3．完成简单的无线话筒制作；4．通过制作和检测无线话筒，加深对放功率放大器的认识。

二．设计任务设计一调频无线话筒，并用调频收音机接收。

三．设计原理调频无线话筒是一种可以将声音或者歌声转换成88~108MHz的无线电波发射出去，距离可以达到m，用普通调频收音机或者带收音机功能的手机就可以接收。

将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。

与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。

调频的方式一般用于超短波波段。

1．调频无线话筒的框图如下：T2图１调频无线话筒框图2、设计参考原理图：图2 实验原理图晶体管T1和其周围的电路构成高频振荡器，振荡频率由L、C4、C5、T1的结电容决定。

加至T1管基极的音频信号电压，会使c-b结电容随它变化，从而实现调频。

C4可改变中心频率的选择(88~108MHz)。

T1输出调频信号，通过C7耦合到T2管的基极，经过T2管放大后从天线辐射出去。

T2管构成高频放大器，还有缓冲作用，隔离了天线对高频振荡器的影响，使振荡频率更加稳定。

四．电感制作电感制作直接影响到谐振频率的大小，也影响了电路工作的效率。

绕制电感规格：直径4.5mm，匝数14匝，长14mm，并带抽头的电感。

绕制电感用表面镀绝缘漆的漆包线。

五．调试1．找谐振点。

将天线接至示波器，电路通电后可观察到有正弦波。

该正弦波是由T1管振荡，作为载波。

调整变电容C4，使得波形有最大幅值。

并记下谐振频率。

2．调频。

将收音机调至谐振频率。

并通过mic测试发射信号，进行频率细调，使收音机接受到声音最清晰。

测试得出谐振频率。

3．工作距离的测量。

不断放音。

收音机不断远离，直到听到的声音模糊不清。

测量此时实验台与收音机之间的距离。

测量距离得出发射机工作距离。

简单的调频无线话筒制作详解本文介绍的调频无线话筒具有工作稳定、声音清晰、简单易制、功耗较小的特点。

发射半径大于20m，使用一节5号电池，能连续工作较长时间。

一、电路工作原理调频无线话筒整机电路如图1所示，虽然电路十分简洁，仅用了10个元器件，但仍包括了音频电路和高频电路两部分。

1．音频接收放大电路。

由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。

驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。

声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。

2．高频振荡调制电路。

由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。

L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。

经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。

发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。

二、元器件选择与自制选频回路中的电感L需自行绕制，如图2所示，用直径0.5mm的漆包线，在直径5mm左右的骨架上绕制5圈，抽去骨架成为空心线圈，并适当拉长即可。

晶体管VT1、VT2选用9018或其他fT≥700 MHz的NPN型超高频管。

C2、C3选用高频瓷介电容器。

其他元器件无特殊要求。

三、制作可按以下步骤进行制作：1. 制作电路板。

整机电路安装在一块15mm x 55mm的小电路板上，如图3所示，用单面敷铜板制成，元器件可直接焊接在电路板铜箔面，因此电路板上不必钻孔。

2. 安装元器件各器件在电路板上的位置如图3所标示按图将除驻极体话筒外的各元器件焊入电路板铜箔面的相应位置。

简易调频无线话筒的设计与制作IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】天津大学网络教育学院专科毕业论文题目：简易调频无线话筒的设计与制作完成期限：2016年1月8日至 2016年4月20日学习中心：嘉兴专业名称：电气自动化技术学生姓名：兰启发学生学号：指导教师：***调频无线话筒设计第1章绪论信息传输是人类社会生活的重要内容。

从古代的烽火到近代的旗语，都是人们寻求快速远距离通信的手段。

直到19世纪电磁学的理论与实践已有坚实的基础后，人们开始寻求用电磁能量传送信息的方法。

通信（Communication)作为电信（Telecommunication) 是从19世纪30年度开始的。

面向21世纪的无线通信，无线通信的系统组成、信道特性、调制与编码、接入技术、网络技术、抗衰落与抗干扰技术以及无线通信的新技术和新应用的发展更是一日千里，简易无线发射网络。

正是这些电路的基础，设计与调试发射电路能使我们快速步入电子设计的大门。

几乎每个电子爱好者都有利用无线电的雄心壮志，不论遥控一架飞机或者与外界通讯，都表达他们发射的期望讯号。

这介绍的一部发射机，十分适用初学者，造价低廉，输出功率不超过5－8mW，发射范围在房屋区可至300米左右，显示其灵敏度和清晰度俱佳，电路设计中最富挑战性的部份就是只需用3V电源和半波天线便有如此的发射能力。

另外，由于电路需要的零件十分之少，故可将之安放在一个火柴盒（比国内－般火柴盒大一些）里，作为窃听器，可谓神不知、鬼不觉，不过，并非限于这方面用途上，可将之安置在婴孩房、闸门或走廊通道，监视实际情况，此外亦可当作为夜间保安装置。

电路之电流损耗少于5mA，用两枚干电池可连续工作80至100小时之间。

电路在正常工作下非常稳定，频率漂移极小，测试：工作8小时之后，仍不需再校接收机。

唯一影响输出频率是电池的状况，当电池老化时，频率有轻微改变。

调频无线话筒设计
调频无线话筒是一种无线电传输设备，用于将话筒的声音信号无线传输到接收器，以便实现无线话筒的使用。

下面是调频无线话筒设计的一般步骤：
1. 选型：选择适合需求的调频无线话筒芯片或模块。

考虑其功率、频率范围、传输距离等参数。

2. 电路设计：设计无线话筒的电路板，包括话筒信号输入电路、调频射频信号传输电路、电源电路等。

3. 射频设计：设计射频模块，包括天线设计、射频功率放大器、射频滤波器等。

确保射频信号稳定、传输距离远。

1
4. 频率调制：采用合适的调频技术，如频率调制、相位调制等，将
话筒信号调制到射频信号中。

5. 麦克风选择：选择适合的麦克风，根据应用需求选择动圈麦克风、电容麦克风等。

6. 电源管理：设计供电电路，包括电池管理电路、充电保护电路等，保证无线话筒的稳定供电。

7. 效果处理：根据需要，可以在电路中加入一些信号处理电路，如
音效处理、噪声抑制等。

8. PCB设计：将电路设计成PCB板，进行布线和排布，确保信号传
输的稳定性和可靠性。

2
9. 调试和测试：对设计完成的调频无线话筒进行系统调试和测试，验证其性能和功能。

以上是调频无线话筒设计的一般步骤，具体的设计过程需要根据实际情况来确定。

3。
