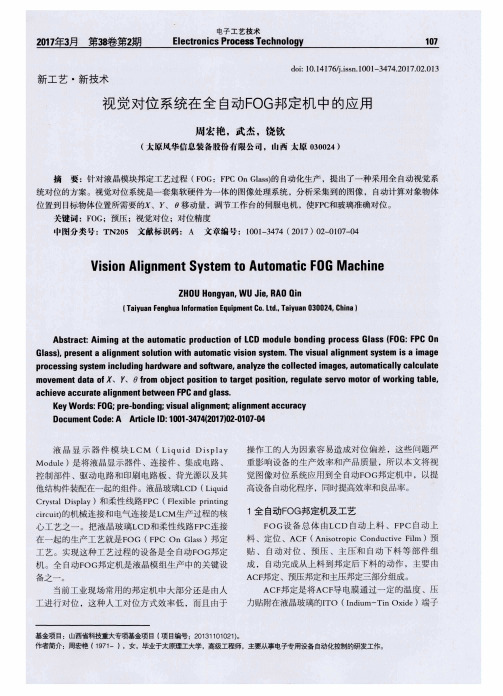

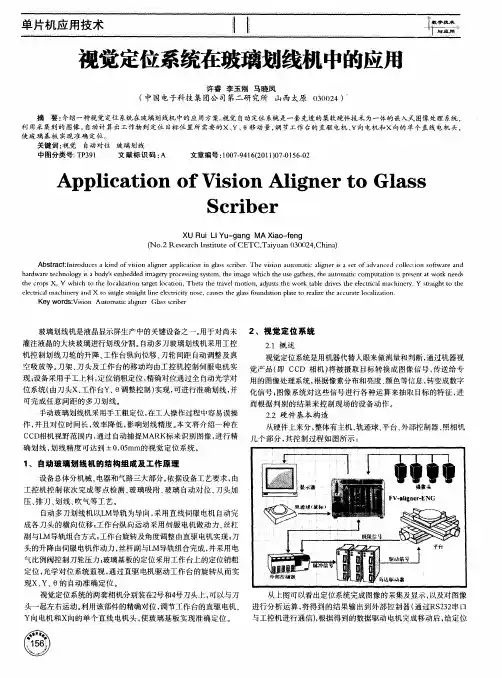

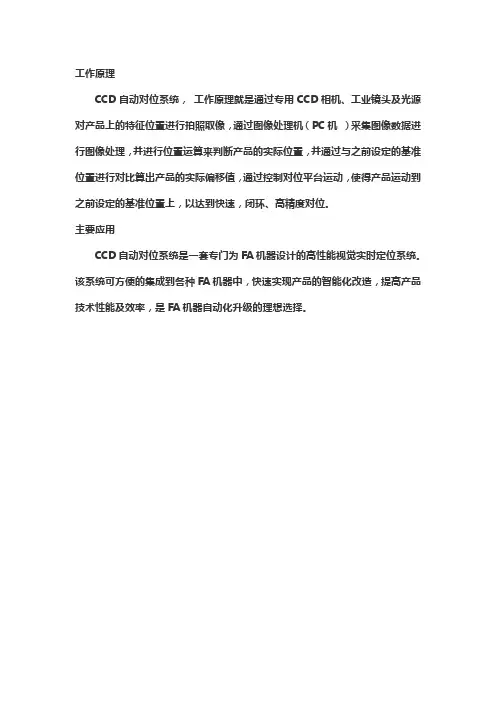

视觉自动对位系统讲义工程部:郑茂强2010/01讲义要点一.视觉自动对位系统构成二.视觉自动对位系统选型三.视觉自动对位系统应用视觉自动对位通过CCD将图像采集到图像对位处理系统,再通过图像对位处理软件,算出偏移位置和角度,再传送给外部运动制器,进行位置纠正.对位前对位后视觉自动对位流程:运动平台已经能正常运行,CCD安装并正常成像根本平台类型(XYQ,UVW…),设置平台参数,做模板,对位精度等自学习(Calibration),算出平台与CCD之间的关系.拍目标拍对像对位,自动算出偏移距离和角度(脉冲数)根据对位得出的偏移脉冲值控制平台运动相机与镜头FV -aligne r XPe/P 3-800UNT(显示器)(PLC)(FV-Aligner ENG)(对位主机)运动控制器(运动控制平台)滚动球/鼠标/键盘(触摸屏人机界面)光源,棱镜(FV-Aligner UNT 直接控制驱动器)对位主机:目前公司代理的对位系统有:松下:A210(手动对位)PV310(自动对位)(详细资料见:松下选型手册P26-P27)FAST:带轴卡-FV2300-ENG 不带轴卡-FV2300-UNT (旧型为FV1100)FV-AlignerII(对位软件)FV1100FV2300PV310A210松下对位系统:摄像机A摄像机B操作手柄PV310算出两台摄像机所拍摄的对位标记的补正量使用UVW方式／XYθ方式的平台,进行对位位置控制精度在1μm以上(需要高精度移动平台)松下对位软件:使用高精度平台,位置控制PLC进行全自动对位.适应在线生产或生产线自动化程度比较高的场合. [操作说明]松下对位软件:[松下对位介绍.ppt]FAST对位系统:FV-1100FV-2300FV-aligner系列是一款多功能，高精度的定位型图像处理装置。

进行定位时，在相机读取的图像信息的基础上，自动计算出定位所需的XYθ移动量，然后通过控制一个三轴平台（或者四轴平台）的移动，实现对工件进行XYθ校正，从而达到精确对位的目的。

IC成型、分离和自动排管作为芯片封装的后工序，可以完成芯片封装后的成型、芯片分离和芯片排列入管。

成型、分离和自动排管系统的性能决定了生产IC的速度及产品质量等指标。

目前国内大多数芯片封装企业的成型、分离和自动排管系统的功能单一，速度一般在40一60次，min，噪声大、速度慢、精度也不高。

本设计采取光机电一体化技术及凸轮带动冲头传料片机构同步冲压机台设计方案，电脑控制CCD图像识别装置通过取像、找参考点、图像分析几个步骤来对产品方向性、引脚数及外型进行检测判断，设备具有噪声低、精度高、可靠性高、速度快等优点，芯片、封装、系统协同优化。

1系统总体结构整个系统由自动上料、导料和收料等几个部分组成。

CCD图像识别装置对产品方向性、脚数及外形进行检测判断。

控制系统的输入输出接口与被控电机的连接关系如图l所示。

CPU通过输出控制可以完成X、Y、Z与A轴的控制11I。

如图2所示，视觉定位由光学对准系统工作台、CCD摄像部分、FPGA、ARM 及计算机控制系统等部分组成121。

它对采集到的图片进行滤波、特征提取、色泽分析，从而得到基准点的坐标，使定位精度和贴片效率显著提高，是全自动高速集成电路成型与分离系统的核心部分。

它利用CCD检测目标的光强度分布，通过A／D转换模块变成数字图像。

计算机将所获得的数字图像与模板图像进行匹配．根据匹配的结果控制光学对准工作台及冲头的运动。

在对准过程中，先沿x、Y轴方向移动光学对准系统工作台，使芯片、基底进入视场范围，沿z轴方向移动，并对准工作台和冲头直到基底和芯片成像清晰，然后利用匹配算法测量基底、芯片上定位标志的距离，根据此偏差．控制单元调整主工作台，从而使基底到达目标位置．完成芯片和基底的对准。

系统采用了一种数字相机模块，该模块采用130万像素摄像头，该摄像头的传感器是ov9650芯片。

摄像头通过SCCB(Serial Camera Control Bus)总线进行控制。

SCCB是双向、两线总线．具有总线仲裁机制。

松下电工自动对位视觉系统使用手册一．主菜单（Main Menu）1.品种（TYPE）可以更改程序品种编号，并且能够进行系统自学习（Calibration）和对正(Alignment)相关的参数设定。

2．MARK标记注册（MARK REG.）设定Mark标记模板，最多可以设定4个模板。

3．环境设定（ENVIRONMENT）可以进行通信设定，语种设定等。

4．保存数据（SA VE DATA）5．设定帮助工具（SETTING HELP TOOLS）6．图像数据（IMAGE DATA）二. 品种（TYPE）1．Mark标记设定（Mark Setting）进行Mark标记点的设定，包括目标点Mark和移动Mark2．自学习设定（Calibration Setting）进行自学习过程的指定参数的设定。

3．自动对位设定（Alignment Setting）进行自动对位过程的指定参数的设定。

4．复制品种（Copy Type）5．删除品种（Delete Type）6．初始化所有品种（Initialize all Types）可以恢复本体到出厂时的设置，所有设定的参数和图像将全部丢失。

[1] Mark标记设定（Mark Setting）1.目标Mark点的指定（An applicable mark）A 摄像机（A Camera）对应3号Mark模板B 摄像机（B Camera）对应4号Mark模板2.移动Mark点的指定（Movement mark）A 摄像机（A Camera）对应1号Mark模板B 摄像机（B Camera）对应2号Mark模板3.自动对位的方式选择（Position Setting）对位到固定的屏幕中心点（Screen center fixation）对位到检测到的位置点（A position markdetection）[2] 自学习设定（Calibration Setting）1.自学习的移动量（The amount of movement）可以对X,Y,θ的指定移动距离和角度分别进行设定，距离的单位是mm, 角度的单位是度。

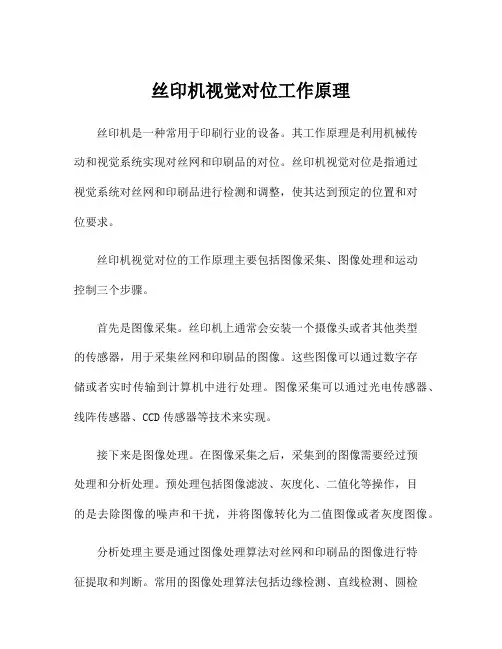

丝印机视觉对位工作原理丝印机是一种常用于印刷行业的设备。

其工作原理是利用机械传动和视觉系统实现对丝网和印刷品的对位。

丝印机视觉对位是指通过视觉系统对丝网和印刷品进行检测和调整，使其达到预定的位置和对位要求。

丝印机视觉对位的工作原理主要包括图像采集、图像处理和运动控制三个步骤。

首先是图像采集。

丝印机上通常会安装一个摄像头或者其他类型的传感器，用于采集丝网和印刷品的图像。

这些图像可以通过数字存储或者实时传输到计算机中进行处理。

图像采集可以通过光电传感器、线阵传感器、CCD传感器等技术来实现。

接下来是图像处理。

在图像采集之后，采集到的图像需要经过预处理和分析处理。

预处理包括图像滤波、灰度化、二值化等操作，目的是去除图像的噪声和干扰，并将图像转化为二值图像或者灰度图像。

分析处理主要是通过图像处理算法对丝网和印刷品的图像进行特征提取和判断。

常用的图像处理算法包括边缘检测、直线检测、圆检测、角点检测等。

通过这些算法可以提取到丝网和印刷品的特征点、轮廓、线条等信息。

最后是运动控制。

根据图像处理的结果，计算机可以通过控制丝印机的运动来实现对丝网和印刷品的调整。

运动控制可以通过伺服电机、步进电机等装置来实现。

根据对位的需求，计算机可以控制丝印机在x、y、z方向上的运动，来实现丝网和印刷品的对位调整。

丝印机视觉对位的优势在于其能够实现高精度和自动化的对位调整。

通过图像处理算法和运动控制系统的配合，丝印机可以实时检测和调整丝网和印刷品的位置，提高印刷品的质量和产能。

同时，丝印机视觉对位还可以减少操作员的劳动强度，提高生产效率，降低生产成本。

总的来说，丝印机视觉对位通过图像采集、图像处理和运动控制三个步骤实现对丝网和印刷品的对位调整。

其工作原理包括图像采集、图像处理和运动控制三个方面，通过这些步骤实现对位调整，提高印刷品的质量和产能。

丝印机视觉对位在印刷行业具有重要的应用价值，可以提高印刷品的准确性和稳定性，同时降低人工操作的错误率和劳动强度。

PCB板CCD视觉对位自动焊接方案随着工业自动化的发展，视觉系统在自动化生产过程中发挥着越来越重要的作用。

PCB板CCD视觉对位自动焊接方案就是利用视觉系统来实现PCB板的自动对位以及焊接的过程。

首先，需要利用CCD摄像头对PCB板进行图像采集。

CCD摄像头可以将PCB板上的焊点、线路等信息转化为数字信号，并通过数据线传输给图像处理系统。

其次，需要利用图像处理算法对采集到的图像进行处理。

图像处理算法可以对图像进行滤波、二值化、边缘检测等操作，以提取图像中的目标对象。

然后，需要利用特征提取算法从处理后的图像中提取出PCB板上的焊点和线路等特征。

特征提取算法可以基于灰度值、形状、纹理等特征进行特征提取。

接下来，需要利用模式匹配算法将提取出的特征与预设模式进行匹配，以确定PCB板的位置和方向。

然后，需要进行对位精度校正。

对位精度校正算法可以根据匹配结果计算出需要进行的位置和方向调整，以实现精确的对位。

最后，通过自动焊接设备对PCB板进行焊接。

自动焊接设备可以根据对位精度校正结果，自动调整焊头的位置和方向，并进行焊接操作。

1.提高生产效率：自动化的视觉对位和焊接操作可以大大提高生产效率，减少人工操作的时间和成本。

2.提高焊接质量：利用视觉系统可以实现精确的对位和焊接，避免了由于人工操作不准确而造成的焊接质量问题。

3.提高生产灵活性：CCD视觉系统可以适应不同尺寸和形状的PCB板，并能够快速调整对位和焊接参数，提高生产灵活性。

4.减少人工劳动强度：自动化的视觉对位和焊接操作减少了对人工操作员的依赖，减轻了人工劳动强度。

综上所述，PCB板CCD视觉对位自动焊接方案可以通过利用视觉系统实现对PCB板的自动对位和焊接操作，提高生产效率、焊接质量和生产灵活性，同时减少人工劳动强度。
