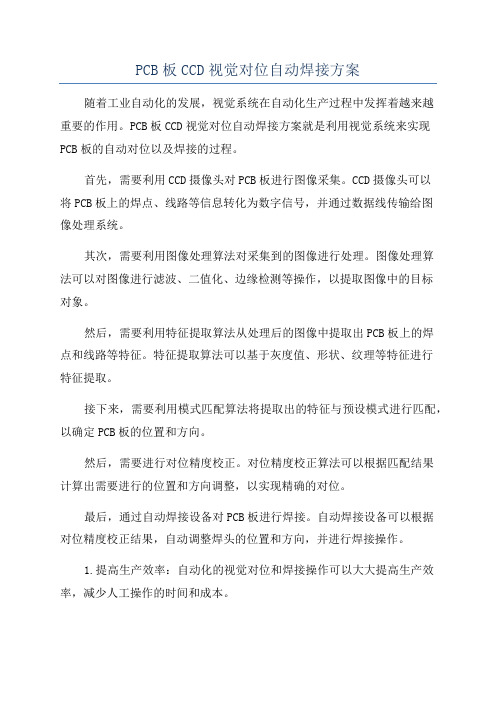

PCB板CCD视觉对位自动焊接方案随着工业自动化的发展，视觉系统在自动化生产过程中发挥着越来越重要的作用。

PCB板CCD视觉对位自动焊接方案就是利用视觉系统来实现PCB板的自动对位以及焊接的过程。

首先，需要利用CCD摄像头对PCB板进行图像采集。

CCD摄像头可以将PCB板上的焊点、线路等信息转化为数字信号，并通过数据线传输给图像处理系统。

其次，需要利用图像处理算法对采集到的图像进行处理。

图像处理算法可以对图像进行滤波、二值化、边缘检测等操作，以提取图像中的目标对象。

然后，需要利用特征提取算法从处理后的图像中提取出PCB板上的焊点和线路等特征。

特征提取算法可以基于灰度值、形状、纹理等特征进行特征提取。

接下来，需要利用模式匹配算法将提取出的特征与预设模式进行匹配，以确定PCB板的位置和方向。

然后，需要进行对位精度校正。

对位精度校正算法可以根据匹配结果计算出需要进行的位置和方向调整，以实现精确的对位。

最后，通过自动焊接设备对PCB板进行焊接。

自动焊接设备可以根据对位精度校正结果，自动调整焊头的位置和方向，并进行焊接操作。

1.提高生产效率：自动化的视觉对位和焊接操作可以大大提高生产效率，减少人工操作的时间和成本。

2.提高焊接质量：利用视觉系统可以实现精确的对位和焊接，避免了由于人工操作不准确而造成的焊接质量问题。

3.提高生产灵活性：CCD视觉系统可以适应不同尺寸和形状的PCB板，并能够快速调整对位和焊接参数，提高生产灵活性。

4.减少人工劳动强度：自动化的视觉对位和焊接操作减少了对人工操作员的依赖，减轻了人工劳动强度。

综上所述，PCB板CCD视觉对位自动焊接方案可以通过利用视觉系统实现对PCB板的自动对位和焊接操作，提高生产效率、焊接质量和生产灵活性，同时减少人工劳动强度。

bga 对位原理
BGA对位原理主要依赖于光学对位系统。

这种系统使用两个摄像头，一个对准BGA芯片，另一个对准电路板。

这两个摄像头将各自的图像传输到图像处理单元，然后图像处理单元将这两个图像叠加在一起。

操作者可以在显示器上看到叠加后的图像，并据此进行手工调节校准，直到BGA芯片与电路板完全对位。

在光学对位系统中，红色和蓝色的实线和虚线分别代表待焊接BGA芯片的焊球成像路径和待焊接PCB的焊盘成像路径。

这些路径都会被棱镜镜面反射进入CCD摄像机，并在显示器上显现出来，从而帮助操作者实现光学对位操作。

以上信息仅供参考，建议咨询专业人士获取更准确的信息。

ccd对位的工作原理CCD对位是指通过CCD（Charge Coupled Device，电荷耦合器件）芯片对图像进行叠加对位，实现高精度、高质量的图像处理。

CCD对位的工作原理主要有以下几个步骤：第一步：获取原始图像首先，我们需要获取待处理的原始图像，可以通过数码相机、扫描仪等设备获取。

这个过程中，需要注意确保图像的清晰度和色彩准确度。

第二步：图像预处理在进行CCD对位之前，通常需要对原始图像进行预处理，以满足对位算法的要求。

预处理的具体内容包括：图像去噪、图像增强、图像纠偏等。

第三步：将原始图像转为灰度图像在进行图像对位之前，需要将彩色图像转换为灰度图像。

这个过程主要是为了简化图像处理过程。

通过这种方式，我们可以将一个RGB 三通道的图像转换成一个单通道的灰度图像。

第四步：将灰度图像分为若干个子区域将灰度图像分为若干个子区域，通常可以采用网格划分法来完成。

通过网格划分，会将整个图像分成若干个小块（例如16*16像素大小），方便后续的图像对位处理。

第五步：对子区域进行对位处理在进行子区域对位处理时，通常会采用相关相关（correlation）方法。

相关方法可以计算两个向量之间的相似程度，通过将灰度图像中的像素值看作是一个向量，我们可以计算两幅灰度图像之间的相似程度。

第六步：合并子区域通过对每个子区域依次进行对位处理，我们可以得到多个对位后的子图像。

接下来，我们需要将这些子图像合并成一个完整的对位图像。

这个过程中，需要注意对位算法的精度，确保合并后的图像质量优秀。

总结CCD对位通过对原始图像进行预处理、将灰度图像分为若干个子区域、对子区域进行对位处理、合并子区域等步骤，实现了高精度、高质量的图像对位处理。

在实践中，需要根据具体的应用场景选择合适的对位算法和参数。

ccd相机对位原理CCD相机对位原理CCD（Charge Coupled Device）是一种常用于图像传感器的器件，它可以将光信号转换为电荷信号，进而转化为数字信号，从而实现图像的捕捉和处理。

在CCD相机中，对位是一项重要的功能，在图像捕捉和处理过程中起着至关重要的作用。

CCD相机的对位原理是通过光电二极管阵列来实现的。

光电二极管阵列是由大量的光电二极管组成的，每个光电二极管都可以感受到光的强弱。

当光线照射到光电二极管上时，光电二极管会产生电流，电流的大小与光的强度成正比。

通过测量电流的大小，我们可以确定光的强弱，并进一步得到图像的亮度信息。

在对位过程中，CCD相机会利用光电二极管阵列来感知图像中的特定目标。

首先，我们需要确定图像中的目标区域，并在CCD相机的图像处理器中设置一个感兴趣的区域（ROI）。

然后，CCD相机会将感兴趣的区域的像素值转换为电荷信号，并通过模数转换器将其转化为数字信号。

接下来，CCD相机会利用特定的算法来对感兴趣的区域进行分析和处理。

例如，可以通过计算感兴趣区域的平均亮度值来确定目标区域的位置。

如果目标区域的平均亮度值超过了设定的阈值，则可以认为目标区域存在。

根据目标区域的位置信息，CCD相机可以进行自动对焦、自动曝光等操作，从而得到清晰、明亮的图像。

在CCD相机的对位过程中，还可以使用其他的图像处理算法来提高对位的准确性和稳定性。

例如，可以利用边缘检测算法来检测目标区域的边缘，并根据边缘的位置信息进行对位。

此外，还可以利用模板匹配算法来识别特定的目标物体，并进行对位操作。

总结起来，CCD相机的对位原理是基于光电二极管阵列的感光特性，通过感知、分析和处理图像中的特定目标区域来实现的。

通过对位，CCD相机可以实现自动对焦、自动曝光等功能，从而得到高质量的图像。

对位技术在机器视觉、数字摄影等领域有着广泛的应用，并不断推动着图像处理技术的发展与创新。

ccd对位的工作原理
CCD对位技术是一种基于CCD传感器的图像处理技术，它的工作原理是通过对比两张图像中亮度值的差异，来实现对物体位置的检测。

该技术可以应用于各种自动化设备中，例如机器人、自动化生产线等。

在具体实现中，CCD对位技术需要通过两个CCD摄像头分别捕获两张图像。

然后，对这两张图像进行数字化处理，计算得到两张图像之间像素点的亮度差异。

最后，根据这些差异信息，得出物体的位置和方向。

CCD对位技术具有高精度、快速检测、不受光照条件限制等优点，因此在自动化设备的应用中被广泛采用。

不过，其应用场景也存在一定的限制，例如在高速运动物体的检测中，需要考虑到图像采集的时间问题，从而提高检测的精度和准确性。

- 1 -。

连接4个相机：CCD1、CCD2对应XYQ平台上的背光；CCD3、CCD4拍摄吸头上的玻璃：CCD3、CCD4校正方法：1、将玻璃1用吸头吸住，在测试模式界面下用CCD3、CCD4拍摄玻璃靶标，如下：记录当前XYQ平台位置为P1 （点击按钮“玻璃位置1”）2、移动XYQ到接料位置，接料位置为P2，从P1到P2的移动量为一固定距离X1mm3、吸头下降至平台上方，松开吸头真空，将玻璃放在平台上，平台真空吸附玻璃，移动到P1位置,4、用CCD1、CCD2拍摄玻璃上靶标（对应步骤1中拍摄的系统对应点）（点击按钮“背光位置2”）5、完成步骤4后，松开平台上的真空，用手移动平台上的玻璃少许距离后，再次吸附真空拍摄平台上玻璃的靶标，当前平台在P1位置（点击按钮“背光位置2”）6、完成步骤5后，移动X1mm移动量，将平台移动到P2位置，如下图7、吸嘴下降至玻璃吸附位置，真空吸附玻璃后松开平台的真空，移开平台至P1位置，用CCD3、CCD4再次拍摄玻璃的2个靶标（点击按钮“玻璃位置2”）8、完成上述步骤后，即可进行相机3、4的校正（点击按钮“校正计算”）9、如果步骤8提示计算成功，点击按钮“保存校正结果”10、完成上述步骤后，可以用新玻璃片验证：将玻璃用吸头吸到CCD3、CCD4上方，点击按钮“验证”，如下，在CCD1及CCD2位置会显示2条黄色线，为计算出的玻璃移送处理的靶标位置，将靶标移出，可以人工确认计算是否准确CCD1、CCD2校正方法：CCD1、CCD2相机的校正方法与COG类似，将背光或玻璃放在平台上，执行指令FCLB 1 1与FCLB 1 2，完成2个相机的校正对位方法：1、拍摄玻璃指令：FTGT 62、自动对位指令：FAAL 1，平台会把背光调整到P1位置附近的玻璃对应位置3、对位完成后，移动平台X1mm移动量，即可下降吸头安装玻璃。
