欧姆定律—比例题

欧姆定律专项练习题班级 姓名一、求比值 (一）、基本知识（二）、典型例题例1．如图，当S 闭合，甲乙两表都是电压表时，两表示数之比U 甲 ：U 乙 = 5 ：3；当S 断开，甲乙两表为电流表时，两表示数之比I 甲 ：I 乙 = 。

（三）、针对练习1．如图，电源电压不变，R 1 = 3Ω，R 2 = 9Ω,（1）当S 1、S 2都闭合，甲乙都是电压表时，则U 甲 ：U 乙 = ；（2）当S 1闭合，S 2断开，甲乙都是电流表时，则I 甲 ：I 乙 = 。

2．如图所示，电源电压U 保持不变，在甲乙两处分别接入电压表，闭合开关S ，测得U 甲 ：U 乙 =1 ：3；断开开关S ，拆去电压表，并在甲乙两处分别接入电流表，则此时I 甲 ：I 乙 = 。

3．如图，AB 两端的电压为U ，当开关断开和闭合时，电流表的示数之比是1：4，则两电阻之比R 1：R 2 = 。

4．如图，电源电压恒定，R 1=10Ω，S 闭合前后，电压表示数之比是1：3，则（ ）A ．R 2的阻值是30ΩB ．R 2的阻值是20ΩC ．R 2的阻值是10ΩD ．S 闭合时R 2的阻值是0Ω 二、动态电路（一）开关控制的动态电路 例1、如图，电源电压不变，当开关S 闭合时，电压表V 1示数将 ，电流表示数将 ，V 2示数将 。

（选填“变大”、“变小”或“不变”） 例2、如下图所示的电路中电源电压为36V ，保持不变，三个相同的电阻，它们阻值都是10Ω。

⑴当S1断开，S 、S2闭合时，电流表A3的示数分别是多少？ ⑵当S1、S2断开，S 闭合时电流表A3的示数是多少？R3两端的电压是多少？⑶当S 、S1、S2都闭合时，电流表A 的示数为多少？（二）滑动变阻器调节控制的动态电路例1、在图所示的电路中，电源电压保持不变。

闭合电键S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将_____，电压表V串联 并联电路图电流特点电压特点分压（流）电阻特点R 1R 2 S 乙甲R 1 R 2 S 1 乙 甲S 2R 1R 2 SA U A BA R 1R 3R 2S 1S 22与电压表V 1示数的比值将______。

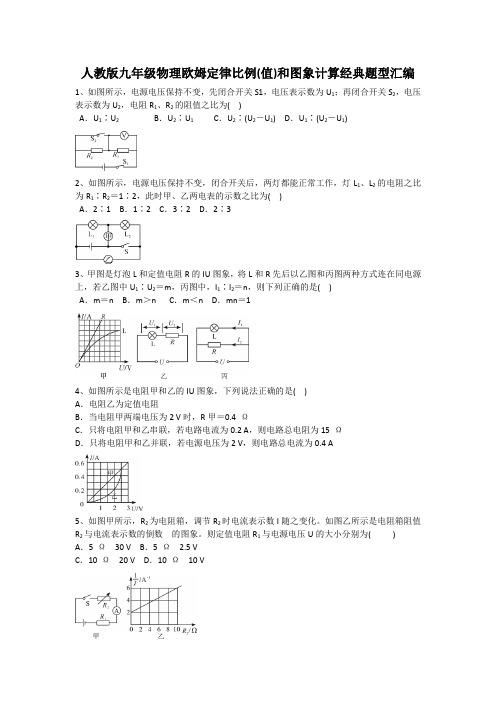

人教版九年级物理欧姆定律比例(值)和图象计算经典题型汇编1、如图所示，电源电压保持不变，先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为( )A．U1∶U2B．U2∶U1 C．U2∶(U2－U1) D．U1∶(U2－U1)2、如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为( )A．2∶1 B．1∶2 C．3∶2 D．2∶33、甲图是灯泡L和定值电阻R的IU图象，将L和R先后以乙图和丙图两种方式连在同电源上，若乙图中U1∶U2＝m，丙图中，I1∶I2＝n，则下列正确的是( )A．m＝n B．m＞n C．m＜n D．mn＝14、如图所示是电阻甲和乙的IU图象，下列说法正确的是( )A．电阻乙为定值电阻B．当电阻甲两端电压为2 V时，R甲＝0.4 ΩC．只将电阻甲和乙串联，若电路电流为0.2 A，则电路总电阻为15 ΩD．只将电阻甲和乙并联，若电源电压为2 V，则电路总电流为0.4 A5、如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。

如图乙所示是电阻箱阻值R2与电流表示数的倒数的图象。

则定值电阻R1与电源电压U的大小分别为( )A．5 Ω30 V B．5 Ω 2.5 VC．10 Ω20 V D．10 Ω10 V6、如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2 A，若再闭合开关S1，发现电流表的示数为0.5 A，此时通过R1的电流为I1，通过R2的电流为I2，则( ) A．I1∶I2＝2∶5 B．I1∶I2＝3∶5 C．R1∶R2＝3∶2 D．R1∶R2＝2∶37、如图所示，电源电压恒定。

当开关S1、S2闭合，甲、乙两表为电压表时，两表示数之比U甲∶U乙＝4∶1；当开关S1闭合、S2断开，若甲、乙两表均为电流表时，两表的示数之比为( ) A．4∶3 B．3∶2 C．3∶4 D．3∶18、如图甲所示，电源电压保持不变。

欧姆定律比值计算串联分压练习：1.把R1、R2两电阻串联接在电路中，若电源电压为12伏，R1=3R2，则各电阻上的电压U1= 伏，U2= 伏。

2．串联在电压为12伏电路中的电阻R1是总电阻R的五分之一，则R1上的电压是伏。

3．有一个10欧的电阻，正常工作时的电压为U，现将它接入电压为1.5U电源上，为使它正常工作，应串联一个欧的电阻。

4．变阻器的最大阻值是灯丝电阻的4倍，如图2，滑片P在变阻器中点c和b端时，电压表先后示数之比是。

5．如图3所示电路，已知的示数是4伏，U。

若R2=6欧，V1则R1= 欧，R3= 欧。

6．如图4，电源电压保持不变，当滑片P在变阻器上滑动时，电压表示数变化范围是U/2—U/3，则R1：R2：R ab= 。

并联分流练习：1．R 1=3R 2，并联接在电路中，若干路电流为2安，则通过R 1的电流I 1= 安，通过R 2的电流I 2= 安。

2．R 1、R 2两电阻并联在电路中，干路总电流是通过R 1的电流的4倍，若R 1=30欧，则R 2= 欧。

3．如图6，R 1=4R 2，S 1断开，S 2闭合，电流表示数为I ，S 1、S 2同时闭合，电流表示数为I ，，则I ：I ，= 。

4．如图7所示电路，S 断开与闭合时，电流表示数之比是1：3，若R 2=20欧，则R 1= 欧。

图6 图75．如图8所示电路，已知三个电流表示数之比 ： ： 为4：3：1，若R 1=10欧，则 R 2= 欧，R 3= 欧。

6.如图9，开关断开与闭合时，电流表的示数之比为3：5，若R 1=20欧，则R 2= 欧。

7.如图10，电流表的是数之比为A 1:A 2=3:8,若R 2=15欧，且R 3=3R 1, 则R 1= 欧。

A 1 A 2 A 3 图10综合练习1.如图所示，当开关S 闭合，甲、乙两表是电压表时，示数之比U 甲：U 乙=3：2，当开关S 断开，甲、乙两表都是电流表时，则两表的示数之比I 甲：I 乙为（ ）A. 2：1B. 3：1C. 2：3D. 1：32.如图所示，电源电压保持不变，电阻R 1=R 2=R 3，要使R 2、R 3并联，应闭合开关_______ ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应______(选填“闭合”或“断开”)，此时电流表示数为I 2，则I 1：I 2=______。

欧姆定律的比例计算【小题计算】1、两电阻R1、R2串联在电路中，R1=10欧姆，R2=15欧姆，电源电压5V。

问R1、R2两端电压U1与U2分别为多少？2、两电阻R1、R2串联在电路中，R1两端电压U1为5V，R2两端电压U2为3V。

问R1：R2的值是多少？3、两电阻R1、R2并联在电路中，R1=5欧姆，R2=10欧姆，电源电压5V。

问流过R1、R2电流I1与I2分别为多少？4、两电阻R1、R2并联在电路中，各支路通过电流分别为I1=2A，I2=3A。

问R1：R2的值是多少？5、观察2、3两题，各电阻两端电压之比与电阻值之比有怎样的关系？这是巧合还是一般的规律？你怎么证明？6、观察4、5两题，流过各电阻电流之比与电阻值之比有怎样的关系？这是巧合还是一般的规律？你怎么证明？【总结归纳】1、公式：、2、电流与哪些因素有关①保持不变时，。

②保持不变时，。

【试题练习】一.串联分压1、把R1、R2两电阻串联接在电路中，若电源电压为12伏，R1=3R2，则各电阻上的电压U1= 伏，U2= 伏。

2．串联在电压为12伏电路中的电阻R1是总电阻R的五分之一，则R1上的电压是伏。

3．有一个10欧的电阻，正常工作时的电压为U，现将它接入电压为1.5U电源上，为使它正常工作，应串联一个欧的电阻。

4．变阻器的最大阻值是灯丝电阻的4倍，如图，滑片P在变阻器中点c和b端时，电压表先后示数之比是。

5．如图所示电路，已知电压表V1的示数是4伏，电压表V2的示数是6伏，R3=3R1。

求：电源电压U。

若R2=6欧，则R1= 欧，R3= 欧。

二.并联分流1．R1=3R2，并联接在电路中，若干路电流为2安，则通过R1的电流I1= 安，通过R2的电流I2= 安。

2．R1、R2两电阻并联在电路中，干路总电流是通过R1的电流的4倍，若R1=30欧，则R2= 欧。

3．如图，R1=4R2，S1断开，S2闭合，电流表示数为I，S1、S2同时闭合，电流表示数为I，，则I：I，= 。

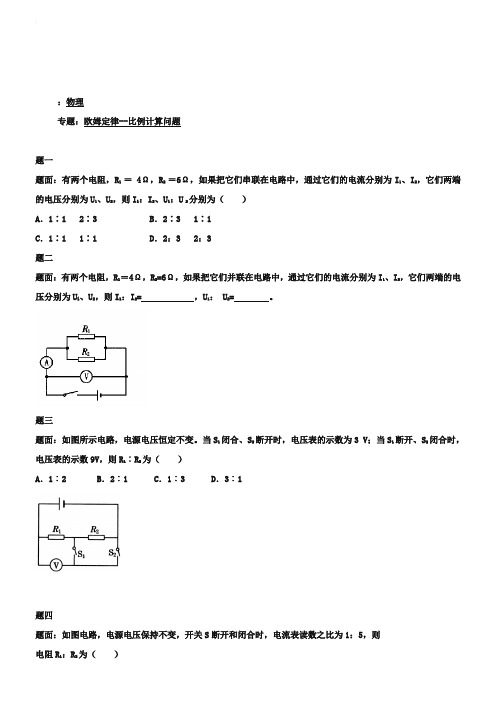

：物理专题：欧姆定律--比例计算问题题一题面：有两个电阻，R1 ＝ 4Ω，R2 ＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1：I2、U1：U 2分别为（）A．1∶1 2∶3 B．2∶3 1∶1C．1∶1 1∶1 D．2：3 2：3题二题面：有两个电阻，R1＝4Ω，R2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U l、U2，则I1：I2= ，U1： U2= 。

题三题面：如图所示电路，电源电压恒定不变。

当S1闭合、S2断开时，电压表的示数为3 V；当S1断开、S2闭合时，电压表的示数9V，则R1︰R2为（）A．1︰2 B．2︰1 C．1︰3 D．3︰1题四题面：如图电路，电源电压保持不变，开关S断开和闭合时，电流表读数之比为1：5，则电阻R1：R2为（）A． 1：5 B．5：1 C．4：1 D．1：4题五题面：在如图所示电路中，电源电压一定，电阻R1=10Ω。

当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V1示数为U1；当开关S断开，再将滑片P调至B端，电压表V1示数为U1′，电压表V2示数为U2，电流表示数为0.3A。

若U1：U1′=4：9，U1：U2=2：3．求：（1）滑动变阻器R2的最大阻值；（2）电源电压。

题六题面：如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为（）A．1：4 B．4：1 C．1：5 D．5：1题七题面：将粗细均匀的电阻丝围成闭合的等边三角形a b c ，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过a b的电流大小之比是（）A ．1：1B ．2：1C ．1：2D ．2：3课后练习详解题一 答案：A详解：串联电路中电流处处相等，所以电流比1：1，电压与电阻成正比，所以电压比等于电阻比，是2：3，正确答案为A ． 题二答案：3：2；1：1详解：根据并联电路中电压的关系可知，各并联支路两端的电压相等，即1:1:21=U U ；由欧姆定律可知，电压一定时，电流跟电阻成反比，则2:3::1221==R R I I 。

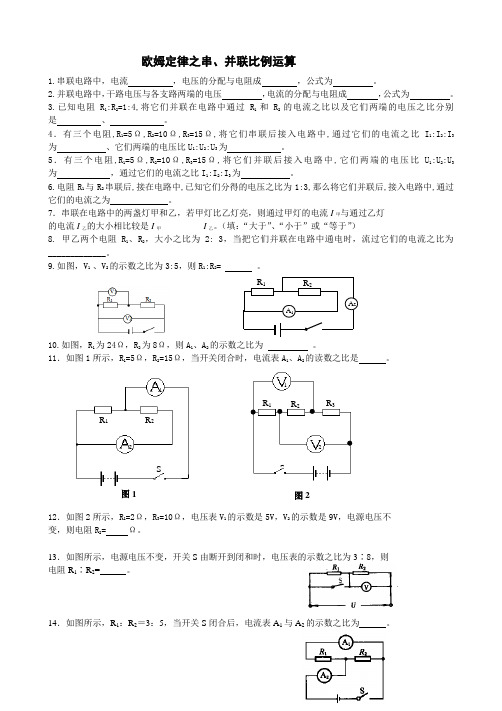

欧姆定律之串、并联比例运算1.串联电路中，电流 ，电压的分配与电阻成 ，公式为 。

2.并联电路中，干路电压与各支路两端的电压 ，电流的分配与电阻成 ，公式为 。

3.已知电阻R 1:R 2=1:4,将它们并联在电路中通过R 1和R 2的电流之比以及它们两端的电压之比分别是 、 。

4．有三个电阻,R 1=5Ω,R 2=10Ω,R 3=15Ω,将它们串联后接入电路中,通过它们的电流之比I 1:I 2:I 3为 、它们两端的电压比U 1:U 2:U 3为 。

5．有三个电阻,R 1=5Ω,R 2=10Ω,R 3=15Ω,将它们并联后接入电路中,它们两端的电压比U 1:U 2:U 3为 ，通过它们的电流之比I 1:I 2:I 3为 。

6.电阻R 1与R 2串联后,接在电路中,已知它们分得的电压之比为1:3,那么将它们并联后,接入电路中,通过它们的电流之为 。

7．串联在电路中的两盏灯甲和乙，若甲灯比乙灯亮，则通过甲灯的电流I 甲与通过乙灯 的电流I 乙的大小相比较是I 甲 ________ I 乙。

（填：“大于”、“小于”或“等于”）8. 甲乙两个电阻R 1、R 2，大小之比为2: 3，当把它们并联在电路中通电时，流过它们的电流之比为_____________。

9.如图，V 1 、V 2的示数之比为3:5，则R 1:R 2= 。

10.如图，R 1为24Ω，R 2为8Ω，则A 1、A 2的示数之比为 。

11．如图1所示，R 1=5Ω，R 2=15Ω，当开关闭合时，电流表A 1、A 2的读数之比是 。

12．如图2所示，R 1=2Ω，R 3=10Ω，电压表V 1的示数是5V ，V 2的示数是9V ，电源电压不 变，则电阻R 2= Ω。

13．如图所示，电源电压不变，开关S 由断开到闭和时，电压表的示数之比为3∶8，则 电阻R 1∶R 2= 。

14．如图所示，R 1：R 2＝3：5，当开关S 闭合后，电流表A 1与A 2的示数之比为 。

比例问题1、电阻R 1 = 20 Ω，R 2 = 50 Ω，它们串联接在电源上，通过R 1 、R 2 的电流之比为 ；R 1 、R 2 两端的电压之比为 。

R 1 两端的电压与总电压之比为 。

2、如图电路中，电阻R 1 的阻值为40 Ω，电阻R 2 的阻值为20 Ω，通过R 2 的电流I 2为0.4 A ，通过R 1的电流I 1为 A ，电流表示数为I ，则I 1∶I ＝ 。

3、如图所示的电路中，电源电压保持不变，开关S 1 、S 2 都闭合时电压表的示数为6 V ；只闭合S 1 时，电压表的示数为2 V ，则两电阻的阻值之比R 1︰R 24、如图所示的电路中，电源电压保持不变。

开关S由闭合到断开时，电流表的示数之比为4∶3，如果R 1=12 Ω，则R 2 的电阻是（ ）A ．36B ．16C ．9D ．45、在图所示电路中，电源电压一定。

电阻R 1 ＝20 Ω，当开关S 闭合，滑动变阻器的滑片P 在中点C 时，电压表V 1示数为U 1；当开关S 断开，再将滑片P 调至B 端，电压表V 1示数为U 1'，电压表V 2示数为U 2 ，电流表示数为0.3 A ，若U 1∶U 1 '＝4∶9，U 1∶U 2＝2∶3。

求：滑动变阻器R 2的最大阻值和电源电压。

6、在如图所示的电路中，电源两端的电压不变。

当只闭合开关S 1时，电流表A 1的示数为I ，电流表A 2的示数为S 1S 2 V AR 1R 2 3 S 第4题图I 2 ，当开关S 1、S 2都闭合时，电流表A 1的示数为I ˊ ，电流表A 2的示数为I 2ˊ，I 2 ：I = 2：3，I 2 ˊ：I ˊ = 4：7，求R 1：R 2：R 37、用均匀的电阻丝围成的正方形导线框ABCD ，如图所示。

若分别将A 、B 两端和A 、C 两端接在同一个电源两端，则两次通过BC 的电流之比为_______________。

8、如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V ，0～15V ）。

欧姆定律“比例问题”专项练习1．有两个电阻R 1＝4Ω，R 2＝6Ω如果把它们串联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U 1、U 2，则I 1：I 2、U 1：U 2分别为( )A ．l ：l 2：3B ．2：3 1：1C ．1：1 1：1D ．2：3 2：32．如图所示电路，电源电压恒定不变，当S1闭合、S 2断开时，电压表的示数为3 V ；当S 1断开、S 2闭合时，电压表的示数9V ，则R 1：R 2( )A ．1：2B ．2：1C ．1：3D ．3：13．如图所示，V 1和V 2是完全相同的两个电压表，闭合开关后，发现两个电压表指针的偏转角度相同，则( )A ．R 1：R 2＝1：4B ．R 1：R 2＝4：1C ． R 1：R 2＝1：5D ． R 1：R 2＝5：l4．如图所示的电路中，R 1＝10Ω，R 2＝20Ω，闭合开关S 后，电应表V 1与V 2示数之比为( )A ．3：1B ．3：2C ．2：1D ．1：35．如图所示的电路中，电压表V 1的示数为9V ，电压表V 2的示数为3V ，那么R 1与R 2的阻值之比为( )A ．2：1B ．l ：2C ．3：lD ．1：36．如图所示，电阻R 1与R 3相等，电阻R 2与R 4相等。

现有一个两端电压为10V 的电源，当把该电源接在A 、B 两个接线端时，电压表的示数为7.5V ，电阻R 1两端的电压为U 1。

当把该电源接在C 、D 两个接线端时，电压表的示数为5V ，电阻R 2两端的电压为U 2。

则下列选项不正确的是( )A ．U 1：U 2＝1：2B ．R 1：R 5＝1：3C ．R 2：R 5＝1：2D ．R 1：R 2＝l ：37．将阻值之比为2：3的电阻R 1、R 2并联在同一电路的两端，则通过电阻R 1、R 2的电流之比为( )A ．6：1B ．l ：6C ．3：2D ．2：38．有三个电阻R 1、R 2、R 3，R 1＝4Ω，R 2＝6Ω，R 3＝10Ω，把它们并联在电路中，通过它们的电流分别为I 1、I 2、I 3，则它三者的关系是( )A ． 2：3：5B ． 5：3：2C ． 6：10：15D ．15：10：69．如图所示电路，三个电阻的阻值都是R 0，当开关闭合时，电流表A 1、A 2、A 3的读数分别为I 1、I 2、I 3，则它三者的关系是( )A ．3232I I =B ．3132I I = C ．I 3＝I 2＝I 1 D ．I 3＝2I 210．如图所示的电路中，电源电压保持不变。

人教版九年级物理第17章《欧姆定律》专题欧姆定律的比例问题（串联分压、并联分流）同步练习含答案知识点串联分压在欧姆定律中的应用1.如图所示,AB和CD是由同种材料制成的长度相同、横截面积(AB和CD的横截面积S满足S AB<S cD)不同的两段导体,将它们串联后连入电路中,比较这两段导体两端的电压及通过它们的电流的大小,下列说法正确的是( )A. U AB =U CD I AB=I CDB. U AB =U CD I AB>I CDC. U AB>U CD I AB<I CDD. U AB =U CD I AB=I CD2.如图所示,R1:R2=1:2,开关S由断开到闭合,则闭合S前、后,电压表的示数之比为( )A.1:2B.1:3C.2:1D.3:13.两电阻R1=6Ω,R2=9Ω,当它们串联接在电源电压为3V的电路两端,通过它们的电流I=0.2A,加在R1、R2两端的电压之比U1:U2=_____4.如图所示,R1=1Ω,R2=2Ω,则电压表V1、V2的示数之比是_____5.有两个电阻,R1=20Ω,R2=60Ω.若将R1、R2并联起来,它们的总电阻是_____Ω,通过它们的电流之比I1:I2=_____知识点并联分流在欧姆定律中的应用6.如图所示,通过L1的电流和通过L2的电流之比是2:1,则A1表和A2表的示数之比是（）A.2:3B.3:1C.1:2D.2:17.已知R1:R2=2:3,将它们接在如图所示电源电压为12V的电路中,闭合S则通过它们的电流之比及它们两端的电压之比是( )A.I1:I2=3:2 U1:U2=1:1B.I1:I2=3:2 U1:U2=3:2C.I1:I2=2:3 U1:U2=1:1D.I1:I2=1:1 U1:U2=2:38.将电阻R1、R2串联后接入电路时,电压之比U1:U2=3:5;现将它们并联后接入电路,则电流之比I1:I2=_____9.电阻R1=15Ω,R2=45Ω,并联在电压为4.5V的电路中,则R1、R2两端的电压之比为_____,通过R2的电流为_____A,通过它们的电流之比为_____10.(2019·凉山)如图所示,阻值为4Ω的电阻R1与2Ω电阻R2并联,电流表的示数为3A,则通过电阻R1与R2的电流之比为_____,电源电压为_____V.11.(2019·沈阳)如图所示是电阻R A和R B的1-U图象,分析可知下列说法中错误的是( )A.当R A两端电压为0V时,RA的阻值是10ΩB.当R B,两端电压为2V时,通过R B的电流为0.1AC.当两电阻并联时,通过R A和R B的电流之比为1:2D.当两电阻串联时,R A和R B两端的电压之比为1:212.如图所示的电路中,开关S闭合后,电压表V1V2的读数分别为6V、4V.则电阻R1和R2的阻值之比是（）A.3:2B.2:3C.2:1D.1:213.如图所示的电路中,电源电压不变,当开关S闭合时,电流表示数是1A;当开关S断开时,电流表示数是0.6A,则电阻R1和R2的阻值之比是（）A.3:2B.2:3C.5:3D.3:514.如图所示,电源电压保持不变,开关S闭合后灯L1、L2都能正常发光,甲、乙两个电表的示数之比是2:3.此时灯L1、L2的电阻之比是（）A.2:1B.3:2C.2:3D.1:215.如图所示,电源电压保持不变,当开关S1、S2断开,S1闭合时,电阻R1、R2两端的电压之比为1:4,如果S2、S3断开,S1闭合时,电流表的示数为I1,若断开S3,闭合S1、S2时,电流表的示数为I2,则I1:I2为（）A.1:4B.3:4C.4:1D.4:516.如图所示电路中,电源电压恒为6V,当闭合开关时,电压表的示数为4V,则灯L2两端电压为_____V,灯L1、L2的阻值之比为_____17.(2019·襄阳)如图所示,电源电压保持不变电阻R1=R2=R3=10Ω,若只使R2、R3并联接入电路,则应闭合开关_____,此时电流表的示数为I1;要使R1,R2串联,应断开开关S1、S2,此时电流表的示数为I2,则I1:I2=_____18.两电阻R1=3Ω,R2=6Ω,把它们串联接在电源电压为3V的电路两端,总电阻R总=_____,R1两端的电压U1=_____V;当R1和R2并联在原电路两端时,干路电流l总=1.5A,R1和R2两端的电压之比U1:U2=_____拓展在线19.如图所示,电源电压不变,R1=1Ω,R2=2ΩR3=2Ω.只闭合S,电流表A1、A2示数之比为_____,电压表V1、V2示数之比为1:3,再闭合S1、S2,电流表A1、A2示数之比为_____,电压表V1、V2之比为_____答案1.D2.B3.0.2 2:34.1:25.15 3:16.B7.A8.5:39.1:1 0.1 3:110.1:2 411.C12.D13.A14.D15.D16.2 2:117.S1S2 4:118.9 1 1.5 1:119.1:1 1:3 2:3 1:1。

专题：欧姆定律--比例计算问题(1)题一题面：有两个电阻，R 1 ＝ 4Ω，R 2 ＝6Ω，如果把它们串联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U 1、U 2，则I 1：I 2、U 1：U 2分别为（ ） A ．1∶1 2∶3 B ．2∶3 1∶1 C ．1∶1 1∶1 D ．2：3 2：3 题二题面：有两个电阻，R 1＝4Ω，R 2=6Ω，如果把它们并联在电路中，通过它们的电流分别为I 1、I 2，它们两端的电压分别为U l 、U 2，则I 1：I 2= ，U 1： U 2= 。

题三题面：如图所示电路，电源电压恒定不变。

当S 1闭合、S 2断开时，电压表的示数为3 V ；当S 1断开、S 2闭合时，电压表的示数9V ，则R 1︰R 2为（ ）A ．1︰2B ．2︰1C ．1︰3D ．3︰1题四题面：如图电路，电源电压保持不变，开关S 断开和闭合时，电流表读数之比为1：5，则 电阻R 1：R 2为（ ）A ． 1：5B ．5：1C ．4：1D ．1：4题五题面：在如图所示电路中，电源电压一定，电阻R1=10Ω。

当开关S闭合，滑动变阻器的滑片P在中点C时，电压表V1示数为U1；当开关S断开，再将滑片P调至B端，电压表V1示数为U1′，电压表V2示数为U2，电流表示数为0.3A。

若U1：U1′=4：9，U1：U2=2：3．求：（1）滑动变阻器R2的最大阻值；（2）电源电压。

题六题面：如图甲所示，闭合开关S后，两相同电压表的指针偏转都如图乙所示，则L1和L2两灯的电阻之比为（）A．1：4 B．4：1 C．1：5 D．5：1题七题面：将粗细均匀的电阻丝围成闭合的等边三角形a b c ，如图所示，分别将a、b和a、c两端接在同一电源上，则两次通过a b的电流大小之比是（）A．1：1 B．2：1 C．1：2 D．2：3专题：欧姆定律--比例计算问题(2)题一题面：如图所示，电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）。
