氢气管道布置及敷设有哪些要求
氢气管道布置及敷设要求如下。
氢气管道的敷设除需符合危险管路敷设的一般要求外,在车间内布置的特殊要求有:
1)车间人口处应设切断阀,管道末端宜设放空管。
连接设备的支管,应设切断阀,有明火的用氢设备还应设阻火器。
2)厂区氢气管道直线段上每隔200-300m应设排水器。
在管道最高点应设吹扫设备及放散管。
通向大气的放散管必须设防火器并高出屋顶2m以上。
放散管上设取样口。
3)氢气管道上应设必要数量的氮气吹刷口,以便检修时用氮气吹除管内气体。

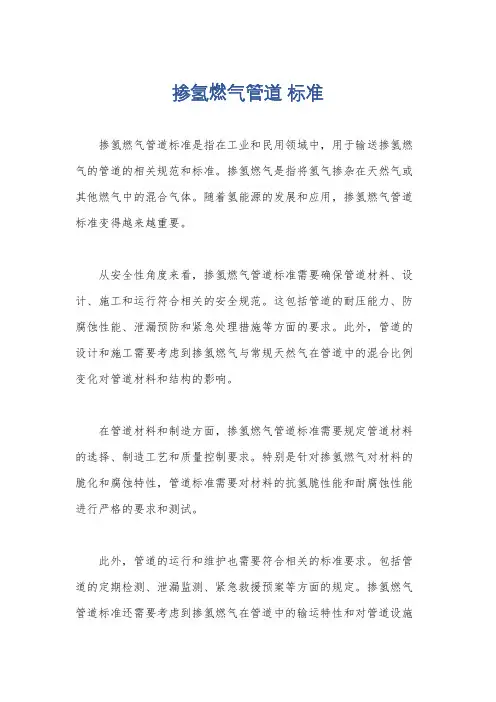

掺氢燃气管道标准
掺氢燃气管道标准是指在工业和民用领域中,用于输送掺氢燃气的管道的相关规范和标准。
掺氢燃气是指将氢气掺杂在天然气或其他燃气中的混合气体。
随着氢能源的发展和应用,掺氢燃气管道标准变得越来越重要。
从安全性角度来看,掺氢燃气管道标准需要确保管道材料、设计、施工和运行符合相关的安全规范。
这包括管道的耐压能力、防腐蚀性能、泄漏预防和紧急处理措施等方面的要求。
此外,管道的设计和施工需要考虑到掺氢燃气与常规天然气在管道中的混合比例变化对管道材料和结构的影响。
在管道材料和制造方面,掺氢燃气管道标准需要规定管道材料的选择、制造工艺和质量控制要求。
特别是针对掺氢燃气对材料的脆化和腐蚀特性,管道标准需要对材料的抗氢脆性能和耐腐蚀性能进行严格的要求和测试。
此外,管道的运行和维护也需要符合相关的标准要求。
包括管道的定期检测、泄漏监测、紧急救援预案等方面的规定。
掺氢燃气管道标准还需要考虑到掺氢燃气在管道中的输运特性和对管道设施
的影响,以确保管道的安全运行。
最后,掺氢燃气管道标准也需要考虑到环境保护和可持续发展的要求,包括掺氢燃气管道对周围环境的影响和管道的节能减排等方面的规定。
总之,掺氢燃气管道标准需要从安全性、材料、制造、运行维护和环保等多个方面进行全面规定,以确保掺氢燃气管道的安全、高效运行。
天然气管道输氢标准一、范围本标准规定了天然气管道输氢的术语和定义、一般要求、输氢管道材料、输氢管道元件、输氢管道加工与制作、输氢管道连接与密封、输氢管道试验与检验、输氢管道运行与维护、应急处置与安全防护等方面的要求。
本标准适用于天然气管道输氢的设计、施工、运行和维护。
二、规范性引用文件下列文件对于本标准的应用是必不可少的。
凡是注日期的引用文件,仅注日期的版本适用于本标准。
凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本标准。
三、术语和定义本标准所涉及的术语和定义如下:1. 输氢管道:用于输送氢气的管道。
2. 输氢管道材料:用于制造输氢管道的原材料,包括钢管、阀门、管件等。
3. 输氢管道元件:组成输氢管道的部件,包括管子、管件、法兰、阀门等。
4. 输氢管道加工与制作:对输氢管道材料进行加工和制作,以形成完整的输氢管道。
5. 输氢管道连接与密封:将输氢管道元件连接在一起,并保证连接处的密封性能。
6. 输氢管道试验与检验:对输氢管道进行压力试验、气密性试验、泄漏试验等检验,以确保其质量和安全性能。
7. 输氢管道运行与维护:在输氢管道投入运行后,对其进行检查、维护和保养,以确保其正常运转。
8. 应急处置与安全防护:针对可能发生的输氢管道事故,制定应急预案,采取相应的处置措施,并加强安全防护措施。
四、一般要求1. 输氢管道的设计、施工、运行和维护应符合国家和地方的法律法规及相关标准的要求。
2. 输氢管道的设计应考虑氢气的物理和化学性质,以及管道的使用环境和工况条件等因素。
3. 输氢管道的施工应按照设计要求进行,严格控制施工质量,确保管道的安装牢固、可靠。
4. 输氢管道的运行应按照操作规程进行,定期检查和维护,确保其正常运转。
5. 输氢管道的维护应采取预防性措施,定期进行检查和维修,及时发现和处理问题,防止事故发生。
五、输氢管道材料1. 输氢管道材料应符合国家和地方的有关标准和规范要求,并经过相应的检验和测试合格后方可使用。
氢气输送工业管道氢气品质与压力使用范围要求首先,氢气的品质要求。
氢气是一种高度可燃的气体,其含有一定的杂质和湿度可能会影响其使用安全性和效果。
因此,在输送过程中需要对氢气进行净化处理,确保其纯度达到应用要求。
常见的净化方法包括欧洲法、吸附法、压力摄标法等。
此外,还需要对氢气进行干燥处理,以防止其与管道和设备中的水分反应产生腐蚀和损坏。
其次,氢气输送工业管道的压力使用范围要求基于氢气在输送过程中的压力变化以及输送距离和流量。
在氢气的生产和输送过程中,常见的压力范围为0.1MPa至35MPa。
在设计和选择管道和设备时,需要考虑氢气的压力变化、流速和管道材质、尺寸以及阀门、压力传感器等的选择和配置。
此外,还需要进行严格的压力测试和安全防护措施,以确保氢气在输送过程中不会产生泄漏和爆炸危险。
另外,氢气输送工业管道的安全要求也是不可忽视的。
氢气是一种高度可燃的气体,对于其安全操作和运输有着严格的要求。
在设计和建设氢气输送管道时,需要根据相关安全标准和规定制定相应的安全措施,并进行安全评估和风险分析。
常见的安全措施包括防火、防爆、通风和泄漏监测等。
此外,还需要进行员工培训和技术指导,提高工作人员的安全意识和应急处理能力。
最后,氢气输送工业管道的维护和监测也是必要的。
由于氢气的特性和输送过程中的压力变化,管道和设备可能会出现腐蚀、磨损、泄漏等问题。
因此,需要定期对管道进行检查和维护,检测和修复潜在的故障和问题。
此外,还需要进行氢气的监测和检测,确保其在使用过程中符合规定的品质和安全要求。
总之,氢气输送工业管道的氢气品质与压力使用范围要求是保证氢气在输送过程中的安全和有效应用的重要方面。
在设计、建设、操作和维护氢气输送工业管道时,需要根据相关标准和规范制定相应的要求,并进行严格的检测和监测,确保氢气的品质和安全性。
科学实验室的建筑设计规范:科学实验室的气体管道在2019最新科学实验室建筑设计规范JGJ91-93中,对于科学实验室的建筑设计提出了明确要求,上海实验室装修公司、实验室工程EPC 总包,SAREN三仁为您详细解析科学实验室的气体管道规划设计要求。
关于科学实验室的气体管道相关规定适用于压力不大于0.8MPa的氢气、氧气、氮气、煤气、压缩空气和真空等实验室内气体管道设计。
除《城镇燃气设计规范》、《工业安全技术规程》、《氧气站设计规范》、《氢气使用安全技术规程》等的规定执行外,气体管道的设计还应符合以下规定:氢气、氧气和煤气管道以及引入实验室的各种气体管道支道宜明敷。
当管道井、管道技术层内敷设有氢气、氧气和煤气管道时,应有换气次数为每小时1~3次的通风措施。
按标准单元组合设计的通用实验室,各种气体管道也应按标准单元组合设计。
穿过实验室墙体或楼板的气体管道应敷设在预埋套管内,套管内的管道不应有焊缝,管道与套管之间应采用非燃烧材料严密封堵。
氢气、氧气管道的末端和最高点宜设放空管。
放空管应高出层顶2m以上,并应设在防雷保护区内。
氢气管道上还应设取样口和吹扫口。
放空管、取样口和吹扫口的位置应更满足管道内气体吹扫置换的要求。
氢气、氧气管道应有导除静电的接地装置。
有接地要求的气体管道,其接地和跨接措施应按国家现行规定执行。
实验室的气体管道敷设要求具体有以下规定:输送干燥气体的管道宜水平安装,输送潮湿气体的管道应有不小于0.3%的坡度,坡向冷凝液体收集器。
氧气管道与其他气体管道可同架敷设,其间距应≥0.25m,氧气管道应处于除氢气管道外的其他气体管道上。
氢气管道与其他可燃性气体管道平行敷设时,其间距应≥0.50m;交叉敷设时,其间距应≥0.25m。
分层敷设时,氢气管道应位于上方。
室内氢气管道不应敷设在地沟内或直接埋地,不得穿过不使用氢气的房间。
气体管道不得和电缆、导电线路同架敷设。
实验室的气体管道连接:气体管道宜采用无缝钢管,连接方式为焊接或法兰连接等形式(氢气管道不得用螺纹连接),当气体纯度≥99.99%时,宜采用不锈钢钢管、通关或无缝钢管,连接方式宜采用承插焊接。
氢气管道设计说明书一、设计依据(1)江苏多贝尔化工有限公司(甲方)与江苏中建工程设计研究院有限公司(乙方)签订的《建设工程设计合同》。
(2)江苏多贝尔化工有限公司提供的设计资料。
(3)盐城市安全生产监督管理局关于XXXXX项目设立文件(盐审字(0888)文)二、设计范围XXXXX项目设立之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定(1)生产装置主项编号为:J10088,分项编号为478,工艺编号PS/PD/VL。
(2)本次设计中,管道规格选用HG20553-93标准中的Ⅱ系列管道,法兰选用PN系列(HG20592~20635-2009)。
(3)装置的标高均为相对标高四、设计采用标准(1)《化工装置工艺系统工程设计规定》HG/T20557~20559-93(2)《化工工艺设计施工图内容和深度统一规定》HG/T20519-92(3)《化工企业安全卫生设计规定》HG20571-95(4)《建筑设计防火规范》GB50016-2006(5)《石油化工企业设计防火规范》GB50160-2008(6)《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93Ⅱ系列(7)《流体输送用无缝钢管》GB/T8163-2008(8)《石油裂化用无缝钢管》GB9948-2006(9)《钢制对焊无缝管件》GB12459-2005(10)《钢制管法兰、垫片、紧固件》HG20592~20635-2009(11)《管架标准图》(1~5册)HG/T21629-1999(12)《化工装置管道布置设计规定》HG/T 20549-1998(13)《化工装置设备布置设计规定》HG/T20546-92(14)《石油化工管道设计器材选用通则》SH3059-2001(15)《化工设备、管道外防腐设计规定》HG/T20679-1990(16)《工业设备及管道绝热工程设计规范》GB50264-97(17)《工业金属管道工程施工及验收规范》GB50235-97(18)《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98(19)《化工金属管道工程施工及验收规范》HG20225-95(20)《氢气站设计规范》GB 50177-2005(21)《氢气使用安全技术规程》GB 4962-2008(22)《工业管路的基本识别色、识别符号和安全标识》GB7231-2003注:本设计中所采用公开发行的标准规范由施工单位自备。
氢气管道管理制度第一章总则第一条根据我国《氢气安全技术管理条例》,为规范氢气管道的建设、运营、维护和安全管理,保障氢气管道运营安全,制定本制度。
第二条本制度适用于氢气管道的设计、建设、改造、运营、维护及相关管理活动。
第三条氢气管道管理应坚持科学、规范、安全、高效原则,确保氢气管道的安全稳定运行。
第四条氢气管道管理应遵循国家标准和法律法规的规定,不得违反国家有关规定。
第五条氢气管道管理应实行分类管理,明确责任部门和责任人,落实安全管理措施,确保氢气管道的安全运行。
第二章设计与建设第六条氢气管道的设计应符合国家有关规定和标准,结构合理、材质可靠、牢固耐用。
第七条氢气管道施工单位应具备相应资质,施工过程应符合国家安全生产标准,确保施工质量。
第八条氢气管道的弯头、三通、法兰等管件应严格按照设计要求制作,确保连接牢固。
第九条氢气管道应设防火防爆措施,设置必要的安全保护装置,确保氢气管道安全运行。
第十条氢气管道的设计与建设应严格按照审图文件和施工设计文件施工,不得擅自更改。
第十一条氢气管道的检测与验收应由具有相应资质的检测单位进行,并出具合格证明,方可投入使用。
第三章运营与维护第十二条氢气管道的运营单位应定期开展安全检查,确保设备完好无损。
第十三条氢气管道运营单位应建立健全安全管理制度,完善应急预案,做好危险源监测与防范。
第十四条氢气管道运营单位应配备专业技术人员,定期进行技术培训,提高管理水平。
第十五条氢气管道运营单位应建立健全运维记录,及时记录设备运行情况,保障管道运行数据真实可靠。
第十六条氢气管道运营单位应及时处理设备故障,确保管道安全稳定运行。
第十七条氢气管道维护单位应按照规定周期对设备进行检修,保证设备质量。
第十八条氢气管道维护单位应建立设备档案管理制度,记录设备维修情况,确保设备维修质量。
第四章安全管理第十九条氢气管道安全管理应坚持“预防为主,综合治理”的原则,全面提高安全意识,减少事故发生。
第二十条氢气管道安全管理应建立健全责任制度,明确责任人的职责和权限,追究责任。
氢气压力管道设计资质要求《氢气压力管道设计资质要求:不简单的“通行证”》氢气,这玩意儿就像个调皮的小精灵,既有着清洁高效的能源潜力,又带着点小脾气。
而当它要在压力管道里欢快地“奔跑”时,这压力管道的设计可就不是闹着玩的事儿了,相关的设计资质要求那是相当严格。
咱先来说说这资质要求像个啥呢?就好比是一场把关严格的超级选秀大赛。
首先啊,要有相应的从业基本硬件条件。
这可不是你弄几张桌子椅子、摆几台电脑就能搞定的。
设计单位得有一定规模的办公场地,得有合格的、足够的设计绘图工具。
这就像厨师得有个宽敞明亮又设施齐全的厨房一样,少了哪样锅铲,菜可能就炒不好,这里少了某个设计工具,那这氢气压力管道的设计图可就容易出问题。
接着呢,人员资质是重头戏。
想象一下,这就像是组一支超级战队。
战队里要有注册工程师,而且不能是那种随便考考拿证、啥实际能力没有的。
这些工程师得像是熟谙氢气脾气(物理化学性质)的老专家,对氢气在压力管道里的流速、压强、温度的各种变化能够了然于胸。
他们的肩膀上担着氢气安全运行的重任,就像古代守城门的将领一样,半点马虎不得。
除了注册工程师,还得有一帮经验丰富的设计人员,他们能把各种标准规范烂熟于心,知道怎么让氢气在管道里既跑得欢畅,又不会捅出什么“篓子”。
再来就是设计规范和标准的掌握程度了。
这氢气压力管道设计资质要求可把各种标准和规范看得像圣旨一样。
比如说,对管道材料的选择,那可得精挑细选。
不能因为想省点钱就挑个劣质材料,这就像给一个要跑马拉松的运动员穿双破鞋一样不厚道。
必须严格按照规定挑选能扛得住氢气这种活跃分子的材料,要不容易发生渗漏、腐蚀等问题。
从我的真实感受来说啊,这氢气压力管道设计资质要求虽然严格得像张冷脸包公,但确实是为了所有人的安全着想。
有时候看着这些要求会觉得很头大,哎呀,怎么这么多条条框框啊。
但一想到要是没有这些约束,那氢气在管道里万一出点乱子,就像一颗定时炸弹在身边爆炸一样吓人。
所以啊,这设计资质要求虽然看起来有点啰嗦、有点麻烦,但它就像一个紧紧的防护网,保护着参与氢气工程的每一个环节和每一个人。

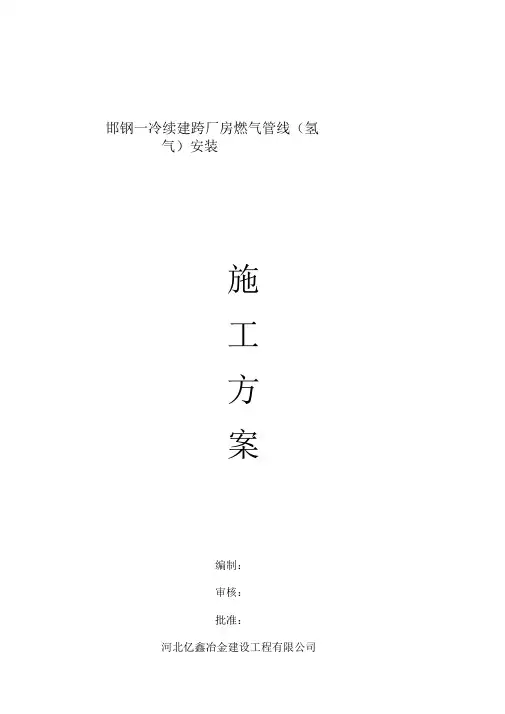

邯钢一冷续建跨厂房燃气管线(氢气)安装施工方案编制:审核:批准:河北亿鑫冶金建设工程有限公司2014年5月1日一、工程概况二、管道参数明细表三、编制依据四、施工工艺流程五、施工前准备六、施工安装方法七、质量组织保证措施八、安全组织保证措施九、机具、设备使用一览表十、施工人员一览表十^一、施工进度计划表十二、焊接作业指导书一、工程概况邯钢一冷续建跨厂房燃气管线一氢气管线横跨冷轧连续退火主厂房,西起27轴与旧有管接口,东止一冷轧车间入口管道平台处,因管径较小,支架生根于0 1320混合煤气管道上架空敷设,安装高度为9.2 米,管道规格D89X5,材,20#钢,输送介质为氢气,管道总长度约162 米,为GC2压力管道。
、管道参数明细表三、编制依据(一)设计图纸;(二)本企业《质保手册》、《程序文件及管理制度》;(三)标准和规范8. GB50184-2011《工业金属管道工程施工质量验收规范》 9. JB/T4730.1~4730.6-2005《承压设备无损检测》 10. GB/T20801.1~ GB/T20801.6-2006《压力管道规范 工业管道》四、施工工艺流程 「材料进场检验]—1、开工前必须组织有关人员学习有关的标准和规范,做到人人懂规 范、人人懂安装。
2、须到技术监督部门办理《特种设备安装改造维修告之书》,并将《施 工方案》及有关资料交技术监督部门审查。
3、 检查所用量、器具,确保其在校验期内。
4、 根据人工定额和工期要求组织相应人员进场,特种作业人员进行 岗前培训和测量放线 管道酸洗钝化焊缝探伤五、施工前准备考核上岗。
六、施工安装方法1、管道的检验(1)压力管道必须具有制造厂的质量证明书,其化学成分及力学性能不能低于国家现行标准的规定。
(2)压力管道在使用前,应进行外观检查,其表面应无裂纹、重皮等缺陷;表面应光滑,不允许有尖锐划痕;表面凹陷深度不得超过1.5mm(3)检验合格的钢管应按材质、规格分别放置妥善保管,防止锈蚀。

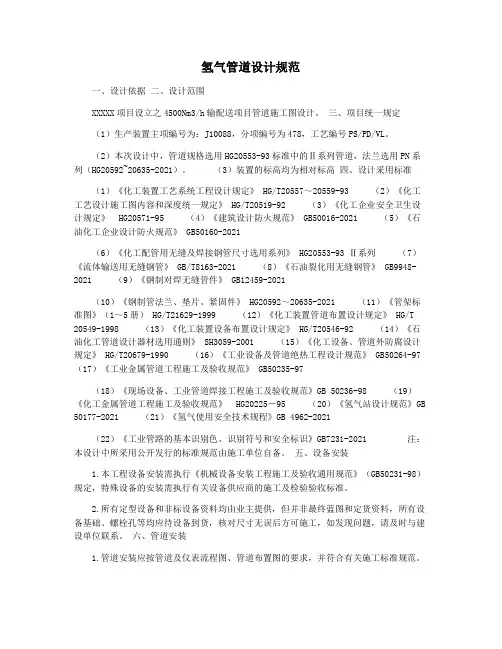

氢气管道设计规范一、设计依据二、设计范围XXXXX项目设立之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定(1)生产装置主项编号为:J10088,分项编号为478,工艺编号PS/PD/VL。
(2)本次设计中,管道规格选用HG20553-93标准中的Ⅱ系列管道,法兰选用PN系列(HG20592~20635-2021)。
(3)装置的标高均为相对标高四、设计采用标准(1)《化工装置工艺系统工程设计规定》 HG/T20557~20559-93 (2)《化工工艺设计施工图内容和深度统一规定》 HG/T20519-92 (3)《化工企业安全卫生设计规定》 HG20571-95 (4)《建筑设计防火规范》 GB50016-2021 (5)《石油化工企业设计防火规范》 GB50160-2021(6)《化工配管用无缝及焊接钢管尺寸选用系列》 HG20553-93 Ⅱ系列(7)《流体输送用无缝钢管》 GB/T8163-2021 (8)《石油裂化用无缝钢管》 GB9948-2021 (9)《钢制对焊无缝管件》 GB12459-2021(10)《钢制管法兰、垫片、紧固件》 HG20592~20635-2021 (11)《管架标准图》(1~5册) HG/T21629-1999 (12)《化工装置管道布置设计规定》 HG/T 20549-1998 (13)《化工装置设备布置设计规定》 HG/T20546-92 (14)《石油化工管道设计器材选用通则》 SH3059-2001 (15)《化工设备、管道外防腐设计规定》 HG/T20679-1990 (16)《工业设备及管道绝热工程设计规范》 GB50264-97 (17)《工业金属管道工程施工及验收规范》 GB50235-97(18)《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98 (19)《化工金属管道工程施工及验收规范》 HG20225-95 (20)《氢气站设计规范》GB 50177-2021 (21)《氢气使用安全技术规程》GB 4962-2021(22)《工业管路的基本识别色、识别符号和安全标识》GB7231-2021 注:本设计中所采用公开发行的标准规范由施工单位自备。

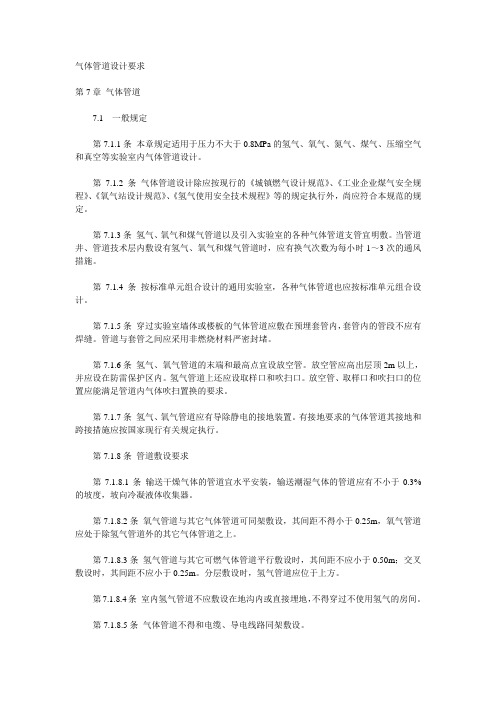

气体管道设计要求第7章气体管道7.1一般规定第7.1.1条本章规定适用于压力不大于0.8MPa的氢气、氧气、氮气、煤气、压缩空气和真空等实验室内气体管道设计。
第7.1.2条气体管道设计除应按现行的《城镇燃气设计规范》、《工业企业煤气安全规程》、《氧气站设计规范》、《氢气使用安全技术规程》等的规定执行外,尚应符合本规范的规定。
第7.1.3条氢气、氧气和煤气管道以及引入实验室的各种气体管道支管宜明敷。
当管道井、管道技术层内敷设有氢气、氧气和煤气管道时,应有换气次数为每小时1~3次的通风措施。
第7.1.4条按标准单元组合设计的通用实验室,各种气体管道也应按标准单元组合设计。
第7.1.5条穿过实验室墙体或楼板的气体管道应敷在预埋套管内,套管内的管段不应有焊缝。
管道与套管之间应采用非燃烧材料严密封堵。
第7.1.6条氢气、氧气管道的末端和最高点宜设放空管。
放空管应高出层顶2m以上,并应设在防雷保护区内。
氢气管道上还应设取样口和吹扫口。
放空管、取样口和吹扫口的位置应能满足管道内气体吹扫置换的要求。
第7.1.7条氢气、氧气管道应有导除静电的接地装置。
有接地要求的气体管道其接地和跨接措施应按国家现行有关规定执行。
第7.1.8条管道敷设要求第7.1.8.1条输送干燥气体的管道宜水平安装,输送潮湿气体的管道应有不小于0.3%的坡度,坡向冷凝液体收集器。
第7.1.8.2条氧气管道与其它气体管道可同架敷设,其间距不得小于0.25m,氧气管道应处于除氢气管道外的其它气体管道之上。
第7.1.8.3条氢气管道与其它可燃气体管道平行敷设时,其间距不应小于0.50m;交叉敷设时,其间距不应小于0.25m。
分层敷设时,氢气管道应位于上方。
第7.1.8.4条室内氢气管道不应敷设在地沟内或直接埋地,不得穿过不使用氢气的房间。
第7.1.8.5条气体管道不得和电缆、导电线路同架敷设。
7.2管道、阀门和附件第7.2.1条气体管道宜采用无缝钢管。
氢氧站供气管道设计规范与要求第11.0.1 条碳素钢管中氢气最大流速,应符合表11.0.1的规定。
碳素钢管中氢气最大流速表11.0.1注:氨气工作压力为0.1~1.6Mpa,在不锈钢管中最大流速可为15m/a。
第11.0.2条氢气管道的管材,应采用无缝钢管。
对氢气纯度有严格要求时,其管材、阀门、附件和敷设,应按现行国家标第准《洁净厂房设计规范》中有关规定执行。
第11.0.3条氢气管道阀门的采用,应符合下列规定;一、氢气管道的阀门,宜采用球阀、截止阀。
当工作压力大于0.1Mpa时,严禁采用闸阀。
二、阀门的材料,应符合表11.0.3的规定。
第11.0.4条氢气管道法兰、垫片,宜符合表11.0.4的规定。
第11.0.5条电解用原料水的管材、阀门,宜采用不污染原料水质的材料制作。
第11.0.6条氢气管道的连接,应采用焊接。
但与设备、阀门的连接,可采用法兰或螺蚊连接。
螺蚊连接处,应采用聚四氟乙烯薄膜作为填料。
氢气阀门材料表11.0.3注:(1)当密封面与阀体直接连接时,密封面材料可以与阀体一致。
(2)阀门的密封填料,应采用石墨处理过的石棉的或聚四氟乙烯材料。
氢气管道法兰、垫片表 11.0.4第11.0.7条管道穿过墙壁楼板时,应敷设在套管内,套管内的管段不应有焊缝。
管道与套管间,应采用石棉或其它非燃烧材料填塞。
第11.0.8条氢气管道与其它管道共架敷设或分层布置时,氢气管道应布置在外侧并在上层。
第11.0.9条输送湿氢或需作水压试验的管道,应有不小于3‰的坡度,在管道最低点处应设排水装置。
第11.0.10条氢气放空管,应设阻火器。
阻火器宜设在管口处。
放空管的设备应符合下列规定:一、应引至室外,放空管管口应高出屋脊1m;二、应有防雨雪侵入和杂物堵塞的措施;三、压力大于0.1Mpa,阻火器后的管材,宜采用不锈钢管。
第11.0.11条氢氧站、供氢站和车间内氢气管道敷设时,应符合下列规定:一、宜沿墙、柱架空敷设,其高度不应妨碍交通并便于检修,与其它管道共架敷设时,应符合本规范附录二的要求;二、严禁穿过生活间、办公室,并不得穿过不使氢气的房间;三、车间入口处应设切断阀,并宜设流量记录累计仪表;四、车间内管道末端宜设放空管;五、接至用氢设备的支管,应设切断阀,有明火的用氢设备还应设阻火器。
氢气自然排空管径、
氢气自然排空的管径取决于许多因素,包括所需的排气速率、管道的长度、压力差以及管道中氢气的流动性质。
为了确定最佳的管径,需要考虑以下几个因素:
1.氢气流量:首先需要确定您希望通过管道排空的氢气流量。
这将直接影响所需的管道尺寸。
2.压力差:管道两端之间的压力差会影响氢气的流动速率。
较大的压力差通常需要较大直径的管道来确保足够的排气速率。
3.管道长度和形状:管道长度以及管道是否存在弯曲或其他阻力会影响氢气流动的阻力。
较长的管道通常需要更大直径以保证流量。
4.安全要求:确保所选择的管道尺寸能够满足所需的氢气排空速率,并且要符合相应的安全标准和建议。
最终的管道尺寸应该通过气体动力学计算或者参考相关的工程设计手册进行确认。
如果您具体需要在特定应用中确定氢气排空管道尺寸,建议咨询专业工程师或者专业机构以获取更准确的建议。
1/ 1。
氢气管道壁厚标准概述说明以及解释1. 引言1.1 概述氢气管道壁厚标准是为了确保氢气传输管道的安全和可靠运行而制定的一项重要标准。
随着氢能技术的发展和应用越来越广泛,对于氢气管道壁厚的设计和标准化要求也日益增加。
本文将对氢气管道壁厚标准进行详细讨论和解释。
1.2 文章结构本文分为五个主要部分,每一部分都从不同的角度来阐述氢气管道壁厚标准的相关内容。
在引言部分,我们将介绍文章的概述、结构以及研究目的。
接下来,背景知识部分将介绍关于氢气管道应用概述、管道壁厚对氢气传输影响以及国内外相关标准和规范等方面的内容。
然后,在制定依据部分,我们将探讨制定此标准所依据的材料力学性能要求、外部环境因素考虑以及安全性考量与风险评估等方面内容。
在详细说明部分,我们将具体解释确定最小壁厚方法及计算公式、不同工艺条件下的壁厚要求变化以及壁厚检测方法及验收标准等内容。
最后,结论部分将对全文的主要观点和结果进行总结,并对未来发展提出展望和建议。
1.3 目的本文旨在对氢气管道壁厚标准进行综述和解释,以期能够帮助读者充分了解氢气管道壁厚标准的背景知识、制定依据以及详细说明,从而在实践应用中提高对氢气传输管道设计的安全性和可靠性认识。
同时,本文也为相关领域的研究人员提供一个学习和参考的平台,促进氢能技术的进一步发展。
2. 氢气管道壁厚标准的背景知识2.1 氢气管道应用概述氢气是一种重要的能源来源,在许多领域都有广泛的应用,包括工业生产、能源供应和交通运输等。
为了将氢气安全地输送到各个使用点, 需要建设一系列的氢气管道系统。
而在设计和建设这些管道系统时,一个关键考量因素就是管道壁厚。
2.2 管道壁厚对氢气传输的影响管道壁厚对氢气传输过程中的安全性和可靠性具有重要影响。
适当的管道壁厚可以保证氢气在高压条件下稳定传输,有效防止泄漏和爆炸事故的发生。
此外,管道壁厚还可以提高系统耐腐蚀性能,减少维修和更换成本。
2.3 国内外相关标准和规范介绍在制定合适的管道壁厚标准时,需要参考国内外相关标准和规范。
氢气管道设计规范一、设计依据二、设计范围xxxxx项目设立之4500nm3/h输配送项目管道施工图设计。
三、项目统一规定(1)生产装置主项编号为:j10088,分项编号为478,工艺编号ps/pd/vl。
(2)本次设计中,管道规格选用hg20553-93标准中的ⅱ系列管道,法兰选用pn系列(hg20592~20635-2021)。
(3)装置的标高均为相对标高四、设计采用标准(1)《化工装置工艺系统工程设计规定》hg/t20557~20559-93(2)《化工工艺设计施工图内容和深度统一规定》hg/t20519-92(3)《化工企业安全卫生设计规定》hg20571-95(4)《建筑设计防雷规范》gb50016-2021(5)《石油化工企业设计防雷规范》gb50160-2021(6)《化工配管用无缝及焊接钢管尺寸选用系列》hg20553-93ⅱ系列(7)《流体输送用无缝钢管》gb/t8163-2021(8)《石油裂化用无缝钢管》gb9948-2021(9)《钢制对焊无缝管件》gb12459-2021(10)《钢制管法兰、垫片、紧固件》hg20592~20635-2021(11)《管架标准图》(1~5册)hg/t21629-1999(12)《化工装置管道布置设计规定》hg/t20549-1998(13)《化工装置设备布置设计规定》hg/t20546-92(14)《石油化工管道设计器材采用通则》sh3059-2001(15)《化工设备、管道外防腐设计规定》hg/t20679-1990(16)《工业设备及管道边界层工程设计规范》gb50264-97(17)《工业金属管道工程施工及环评规范》gb50235-97(18)《现场设备、工业管道焊接工程施工及验收规范》gb50236-98(19)《化工金属管道工程施工及验收规范》hg20225-95(20)《氢气站设计规范》gb50177-2021(21)《氢气使用安全技术规程》gb4962-2021(22)《工业管路的基本辨识色、辨识符号和安全标识》gb7231-2021备注:本设计中所使用发行股票的标准规范由施工单位自带。
中压氢气管道安全距离标准
中压氢气管道安全距离标准
随着氢能源的快速发展,氢气管道建设愈发重要。
然而,氢气的燃烧
性能、流动性、温度和压力等特性使管道的安全成为了一个热点问题,而中压氢气管道的安全距离标准也因此引起了广泛关注。
中压氢气管道的安全距离标准是指在氢气管道周围规定一个固定的安
全距离,以确保当管道发生泄漏或事故时,能够保护周围人员和财产
不受影响。
对于氢气管道建设及管线跨越等工程设计,该标准具有重
要的指导意义。
据国际电气工程师协会(IEEE)的规范,中压氢气管道的安全距离标
准为15米。
而我国行业标准《氢气管道设计规程》规定,中压氢气管道的安全距离在路侧为10米,但在特殊场合下可以适当缩短。
在实际工程设计中,还需要综合考虑氢气管道的流量、泄漏形式、地形、建筑物等因素,来确定具体的安全距离标准。
此外,应特别注意
中压氢气管道与其他气体管道或其他管线之间的安全距离。
在设计或
安装管道时,应留有足够的空间,以确保未来任何可能发生的事故都
不会对其他管道造成影响。
另外,为确保中压氢气的运输安全,还需要加强对管道车辆安全的管理。
在运输过程中,应定期维护和检查车辆,保障车辆的安全性能和完好性。
运输车辆应有足够的防火、防爆装置,同时也要保证司机和其他工作人员具备相关的安全知识和技能。
综上所述,中压氢气管道安全距离标准是保障氢能源行业运输、储存和使用的必要措施之一。
在管道设计和规划中,应加强风险预测和评估,制定科学合理的安全距离标准,并加强对管道车辆的安全管理,以最大限度地保障公众和环境的安全。
《氢气储输管道用钢管国家标准计划》正文下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
本文下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documentscan be customized and modified after downloading, please adjust and use it accordingto actual needs, thank you!In addition, our shop provides you with various types of practical materials, suchas educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!氢气储输管道用钢管国家标准计划是在我国加强氢气能源领域建设、推动能源革命、实现经济可持续发展的背景下制定的重要文件。
一、设计依据
二、设计范围
XXXXX项目之4500Nm3/h输配送项目管道施工图设计。
三、项目统一规定
(1)生产装置主项编号为:XX,分项编号为XX,工艺编号XXX。
(2)本次设计中,管道规格选用HG20553-93标准中的Ⅱ系列管道,法兰选用PN系列(HG20592~20635-2009)。
(3)装置的标高均为相对标高。
四、设计采用标准
(1)《化工装置工艺系统工程设计规定》HG/T20557~20559-93 (2)《化工工艺设计施工图内容和深度统一规定》HG/T20519-92
(3)《化工企业安全卫生设计规定》HG20571-95
(4)《建筑设计防火规范》GB50016-2006
(5)《石油化工企业设计防火规范》GB50160-2008
(6)《化工配管用无缝及焊接钢管尺寸选用系列》HG20553-93 Ⅱ系列
(7)《流体输送用无缝钢管》GB/T8163-2008
(8)《石油裂化用无缝钢管》GB9948-2006
(9)《钢制对焊无缝管件》GB12459-2005
(10)《钢制管法兰、垫片、紧固件》HG20592~20635-2009
(11)《管架标准图》(1~5册)HG/T21629-1999
(12)《化工装置管道布置设计规定》HG/T 20549-1998
(13)《化工装置设备布置设计规定》HG/T20546-92
(14)《石油化工管道设计器材选用通则》SH3059-2001
(15)《化工设备、管道外防腐设计规定》HG/T20679-1990
(16)《工业设备及管道绝热工程设计规范》GB50264-97
(17)《工业金属管道工程施工及验收规范》GB50235-97
(18)《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98
(19)《化工金属管道工程施工及验收规范》HG20225-95
(20)《氢气站设计规范》GB 50177-2005
(21)《氢气使用安全技术规程》GB 4962-2008
(22)《工业管路的基本识别色、识别符号和安全标识》GB7231-2003
注:本设计中所采用公开发行的标准规范由施工单位自备。
五、设备安装
1.本工程设备安装需执行《机械设备安装工程施工及验收通用规范》(GB50231-98)规定,特殊设备的安装需执行有关设备供应商的施工及检验验收标准。
2.所有定型设备和非标设备资料均由业主提供,但并非最终蓝图和定货资料,所有设备基础、螺栓孔等均应待设备到货,核对尺寸无误后方可施工,如发现问题,请及时与建设单位联系。
六、管道安装
1.管道安装应按管道及仪表流程图、管道布置图的要求,并符合有关施工标准规范。
2.本设计管道材质应根据《管段表》中要求选用。
在设计图纸上均以相应的管道编号进行标识,施工时应注意根据不同管道材质采取不同的施工方案。
3.由于业主提供的设备资料并非最终蓝图和定货资料,施工中如发现与图纸不一致的情况,可根据实际情况进行调整。
4.氢气管道、阀门、管件等各项指标必须符合《工业金属管道工程施工及验收规范》(GB50235-97)的有关规定。
5.弯管制作及其质量要求应符合《工业金属管道工程施工及验收规范》(GB50235-97)第4.2章节有关规定。
6.管道支架现场制作。
管道支架间距在图中已标注,在施工中应按图中要求布置,没有标注管道支架的按下表间距确定。
七、管道焊接及射线照相检验
氢气管道:碳钢管、不锈钢的焊接均采用氩弧焊作底焊。
焊条及
焊丝的选用按《现场设备、工业管道焊接工程施工及验收规范》GB 50236-98。
管道焊缝射线探伤数量应予增加,转动口为20%;固定口为100%,其质量不得低于Ⅱ级。
八、系统吹污、强度试验、气密性试验及泄漏量试验
1.接触氢气的表面,应彻底去除毛刺、焊渣、铁锈和污垢等,管道内壁的除锈应达到出现本色为止。
2.管道、阀门、管件等在安装过程中及安装后,应采用严格措施防止焊渣、铁锈及可燃物等进入或遗留在管内;
3.氢气管道强度、气密性和泄漏试验按下表进行
注:a 表中P氢气管道设计压力;
b 试验介质不应含油;
c 以空气或氮气做强度试验时,应制定安全措施;
d 以空气或氮气做强度试验时,应在达到试验压力后保压5min,以无变形、无泄
漏为合格。
以水做强度试验时,应在试验压力下保持10min,以无变形、无泄漏为合格;
e 气密性试验达到规定试验压力后,保压10min,然后降至设计压力,对爆缝及连
接部位进行泄漏检查,以无泄漏为合格;
f 泄漏量试验时间为24h,泄漏率以平均每小时小于0.5%为合格。
4.泄漏量试验合格后,必须用无油干燥的空气或氮气应以不小于20m/s的流速吹扫,直至出口无铁锈、焊渣、尘土及其他杂物为合格。
九、管道防雷防静电
1.氢气管道防雷防静电共用接地,每隔25m接地一次,其冲击接
地电阻不应大于10Ω。
其每对法兰或螺纹接头电阻值超过0.03欧姆时,应设导线跨接,不锈钢管道导线跨接或接地引线不得与管道直接相连,应采用不锈钢板过渡。
施工图参考《化工静电接地图集》SH 3097-2000。
十、管道防腐及刷色
1 氢气管道防腐按《石油化工设备和管道涂料防腐蚀技术规范》(SH3022-1999)要求进行防腐。
定型设备涂漆应在设备制造厂内完成,设计中不考虑刷涂油漆。
设备除按要求涂漆外,还需喷涂设备名称或位号。
2.防腐结构:(1)不需绝热的碳钢设备和管道涂刷二道F53-39酚醛硼钡防锈底漆,二道C04-42醇酸磁漆面漆;(2)不锈钢管道保持原色。
3 氢气管道除按要求防腐外,还需按《工业管路的基本识别色、识别符号和安全标识》GB7231-2003规定根据介质涂色或色环,并喷涂管道号和流向箭。
