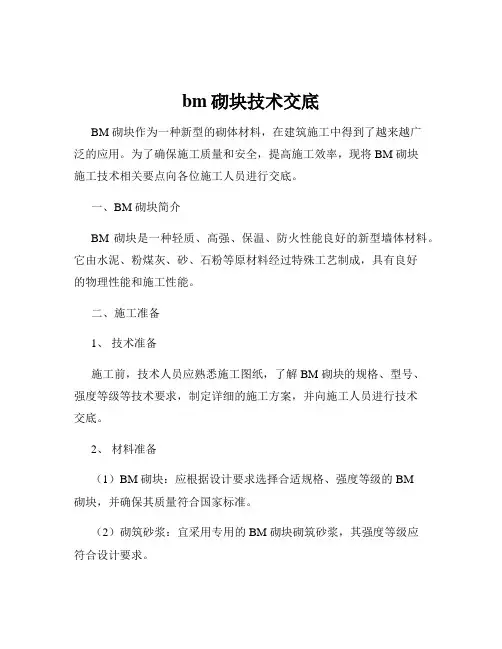

BM连锁砌块技术交底[大全]

bm砌块技术交底BM 砌块作为一种新型的砌体材料，在建筑施工中得到了越来越广泛的应用。

为了确保施工质量和安全，提高施工效率，现将 BM 砌块施工技术相关要点向各位施工人员进行交底。

一、BM 砌块简介BM 砌块是一种轻质、高强、保温、防火性能良好的新型墙体材料。

它由水泥、粉煤灰、砂、石粉等原材料经过特殊工艺制成，具有良好的物理性能和施工性能。

二、施工准备1、技术准备施工前，技术人员应熟悉施工图纸，了解 BM 砌块的规格、型号、强度等级等技术要求，制定详细的施工方案，并向施工人员进行技术交底。

2、材料准备（1）BM 砌块：应根据设计要求选择合适规格、强度等级的 BM砌块，并确保其质量符合国家标准。

（2）砌筑砂浆：宜采用专用的 BM 砌块砌筑砂浆，其强度等级应符合设计要求。

（3）其他材料：如拉结筋、预埋件等，应符合设计要求，并提前做好准备。

3、主要机具准备应准备好砂浆搅拌机、手推车、砖笼、胶皮管、筛子、大铲、瓦刀、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆等施工机具。

4、作业条件准备（1）基础工程已完成，并验收合格。

（2）弹出轴线、墙边线、门窗洞口线，经复核无误。

（3）立皮数杆：宜用 30mm×40mm 木料制作，皮数杆上应注明门窗洞口、拉结筋、圈梁、过梁的尺寸标高。

皮数杆间距不应超过15m，在转角处均应设立。

（4）砌筑部位的灰渣、杂物应清除干净，基层浇水湿润。

三、施工工艺流程基层处理→放线→排砖撂底→砌筑→芯柱及水平系梁施工→勾缝→清理1、基层处理将基层表面的浮尘、杂物等清理干净，并浇水湿润。

对于平整度偏差较大的基层，应采用水泥砂浆进行找平处理。

2、放线根据施工图纸，在基础或楼面上放出墙身轴线、边线及门窗洞口位置线。

3、排砖撂底根据墙体长度、高度及 BM 砌块的规格，进行排砖撂底，合理安排砌块的砌筑顺序，尽量减少砍砖。

4、砌筑（1）BM 砌块应采用专用砌筑砂浆砌筑，砌筑时应满铺满挤，上下错缝，搭接长度不宜小于砌块长度的 1/3。

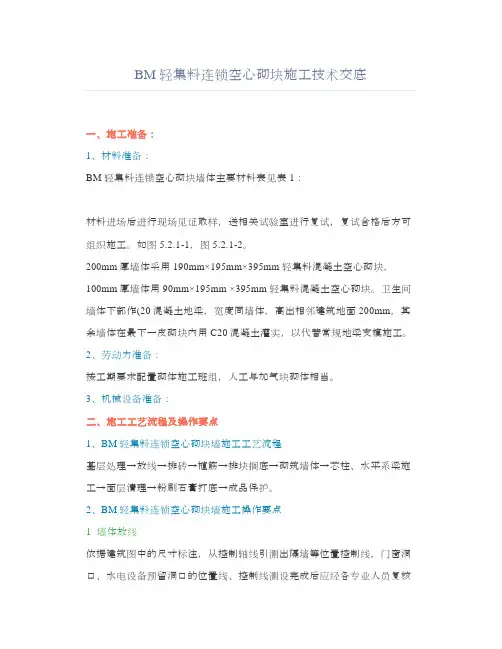

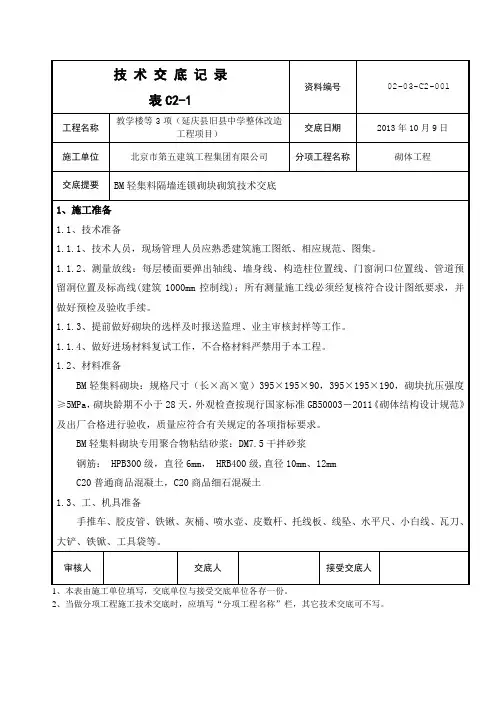

BM轻集料连锁空心砌块施工技术交底一、施工准备：1、材料准备：BM轻集料连锁空心砌块墙体主要材料表见表1：材料进场后进行现场见证取样，送相关试验室进行复试，复试合格后方可组织施工。

如图5.2.1-1，图5.2.1-2。

200mm厚墙体采用190mm×195mm×395mm轻集料混凝土空心砌块，100mm厚墙体用90mm×195mm ×395mm轻集料混凝土空心砌块。

卫生间墙体下部作(20混凝土地梁，宽度同墙体，高出相邻建筑地面200mm，其余墙体在最下一皮砌块内用C20混凝土灌实，以代替常规地梁支模施工。

2、劳动力准备：按工期要求配置砌体施工班组，人工与加气块砌体相当。

3、机械设备准备：二、施工工艺流程及操作要点1、BM轻集料连锁空心砌块墙施工工艺流程基层处理→放线→排砖→植筋→排块搁底→砌筑墙体→芯柱、水平系梁施工→面层清理→粉刷石膏打底→成品保护。

2、BM轻集料连锁空心砌块墙施工操作要点1 墙体放线依据建筑图中的尺寸标注，从控制轴线引测出隔墙等位置控制线，门窗洞口、水电设备预留洞口的位置线、控制线测设完成后应经各专业人员复核后方可施工；依据结构施工时留设的标高控制点，并校核合格后作为各楼层的标高控制线。

2 钢筋植筋采用电锤钻孔，孔径d+5mm，深度为15d(d为钢筋直径)；打完孔后清屑；钢筋除锈、去污处理时，锚固端用钢丝刷打磨；在孔中填满结构粘结剂直到外溢为止，方可将钢筋插入孔内；锚固钢筋24h后方可砌筑，在此期间需对再生钢筋成品保护。

填充墙体拉结钢筋(后锚固)按规范要求进行抗拉拔试验。

芯柱、芯梁、过梁内设钢筋与结构植筋连接，芯柱底层应在基础上植入柱纵筋，上端及以上各层上、下端均应与各楼梁板连接，即在各楼的梁板内植入柱纵筋；芯梁、过梁钢筋植入框架柱或钢筋混凝土墙体内。

框架柱或钢筋混凝土墙体与砌块墙体连接处，应设2A6@400拉结钢筋。

门窗顶标高处应加设钢筋混凝土过梁，过梁与框架柱、芯柱连成整体。

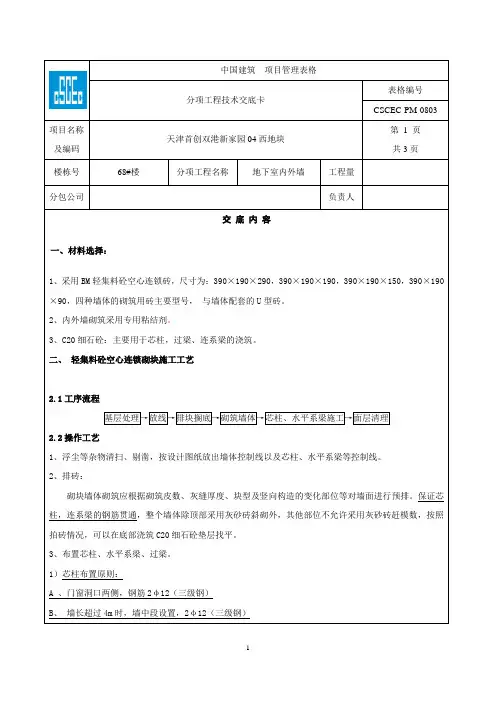

中国建筑项目管理表格
分项工程技术交底卡
表格编号
CSCEC-PM-0803 项目名称
及编码天津首创双港新家园04西地块
第 1 页
共3页
楼栋号68#楼分项工程名称地下室内外墙工程量
分包公司负责人
交底内容
一、材料选择：
1、采用BM轻集料砼空心连锁砖，尺寸为：390×190×290，390×190×190，390×190×150，390×190×90，四种墙体的砌筑用砖主要型号，与墙体配套的U型砖。

2、内外墙砌筑采用专用粘结剂。

3、C20细石砼：主要用于芯柱，过梁、连系梁的浇筑。

二、轻集料砼空心连锁砌块施工工艺
2.1工序流程
基层处理→放线→排块搁底→砌筑墙体→芯柱、水平系梁施工→面层清理
2.2操作工艺
1、浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱、水平系梁等控制线。

2、排砖：
砌块墙体砌筑应根据砌筑皮数、灰缝厚度、块型及竖向构造的变化部位等对墙面进行预排。

保证芯柱，连系梁的钢筋贯通，整个墙体除顶部采用灰砂砖斜砌外，其他部位不允许采用灰砂砖赶模数，按照拍砖情况，可以在底部浇筑C20细石砼垫层找平。

3、布置芯柱、水平系梁、过梁。

1）芯柱布置原则：
A 、门窗洞口两侧，钢筋2φ12（三级钢）
B、墙长超过4m时，墙中段设置，2φ12（三级钢）。

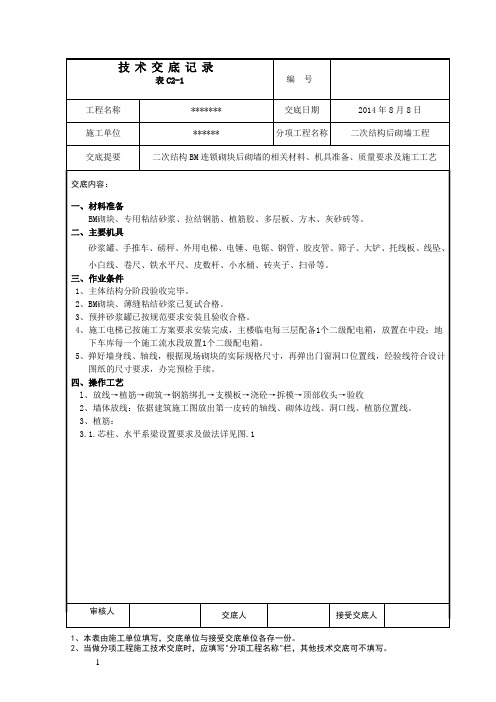

表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：图.13.2. 植筋深度：10d~12d,植筋孔径比钢筋直径大2mm，顶部与底部是楼板时贯穿楼板设置，审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：图.2审核人交底人接受交底人表C2-1编号工程名称*******交底日期2014年8月8日施工单位******分项工程名称二次结构后砌墙工程交底提要二次结构BM连锁砌块后砌墙的相关材料、机具准备、质量要求及施工工艺交底内容：4.4.立皮数杆：采用30mm×40mm木料制作,一般距墙皮或墙角50mm为宜，皮数杆应垂直、牢固、标高一致，确定混凝土基座、门顶过梁、圈梁、窗台、砌块皮数的高度。

（注意：排皮数时要从底板往上排，顶板往下10cm~20cm预留，待砌体沉实后用粘结砂浆捻实；过梁顶往上排一皮整砖后至预留缝间的砌块需用实心砌块砌筑，具体搭砌做法见图.3）图.34.5填充墙门窗过梁：填充墙上的门窗洞口或设备留孔，其洞顶均需设置钢筋混凝土过梁（见过梁表），梁支座宽不小于250mm。

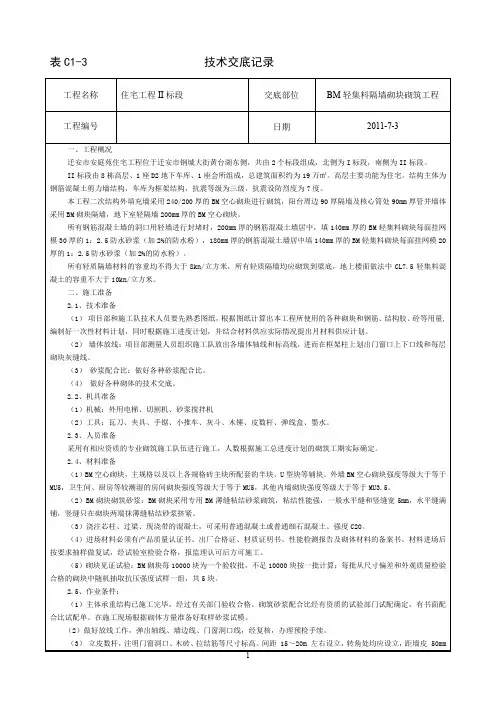

连锁砌块砌筑施工技术交底保定--春天住区--孟庆卓A、施工准备（一）材料要求1）BM内隔墙砌块，主规格以及以上各规格砖主块所配套的半块、U型块等辅块。

2）BM砌块专用砌筑砂浆BM砌块专用砌筑砂浆质量标准应符合《干拌砂浆应用技术规程》“DBJ/T 696-73-2009”相关规定。

3）混凝土浇筑芯柱水平系梁的混凝土，可采用普通混凝土或普通细石混凝土。

强度C20。

4）进场材料必须有产品质量认证书、出厂合格证、材质证明书、性能检测报告及砌体材料的备案书。

材料进场后按要求抽样做复试，经试验室检验合格，报监理认可后方可施工。

5）砌块见证试验BM砌块每10000块为一个验收批，不足10000块按一批计算；每批从尺寸偏差和外观质量检验合格的砌块中随机抽取抗压强度试样一组，共5块。

（二）作业条件1）浮尘等杂物清扫、剔凿，按设计图纸放出墙体控制线以及芯柱、水平系梁等控制线。

2）根据砌块模数和图纸要求在相应位置植入符合要求的钢筋，并经拉拔试验合格。

3）对于卫生间、管井等有防水要求的位置设置300mm高，同墙厚的C20混凝土反坎。

4）砌块墙体砌筑前应根据砌筑皮数、灰缝厚度、块型及竖向构造的变化部位等对墙面进行预排。

B、工艺流程内墙部位：基层处理→放线→验线→排砖→植筋→排块搁底→砌筑墙体→芯柱、水平系梁施工→砌筑完成14d后顶部用干硬灰（或掺加微膨胀剂的细石混凝土）填塞密实→工作面清理。

C、操作工艺（一）芯柱布置1）门窗洞口两侧，(墙厚≥200)2φ12，(墙厚＜200)1φ12）2）墙长超过5m时，墙中段设芯柱，且芯柱与芯柱或框架柱距离不宜大于4米。

3）转角、丁字墙、十字墙交接部位，设芯柱(墙厚≥200; 2φ12，(墙厚＜200)1φ12）。

（二）水平系梁设置1）无门窗洞口时，墙高中部设置3φ10φ6@250，当填充墙高度＜4.2米时，墙体宜设置一道水平系梁，当墙体高度≥4.2米的为双道水平系梁；2）有门洞口时，在门洞口上部设置， 3φ10 φ6@250 与过梁与柱连接的且沿墙贯通的水平系梁，当遇有窗洞时，洞口上部及下部应设置系梁，且上部系梁应沿墙贯通并与两端框架柱构造柱或墙体连接。

1.本表由施工单位填写，交底单位与接收单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接收单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接收单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

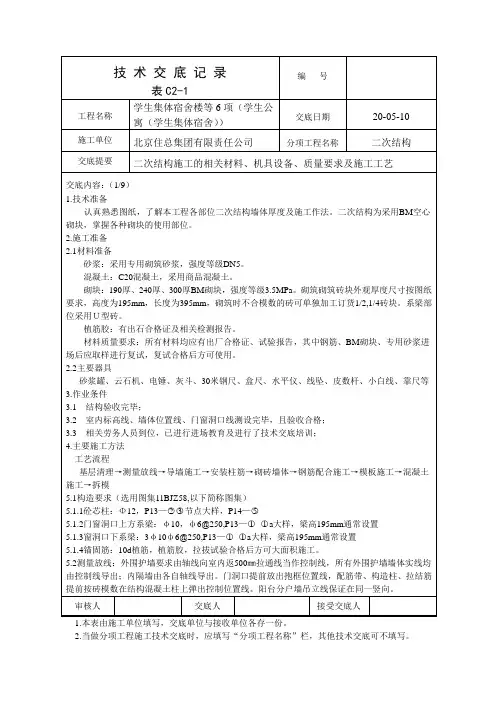

表C2-1工程名称学生集体宿舍楼等6项（学生公寓（学生集体宿舍））交底日期20-05-10施工单位北京公司分项工程名称二次结构交底提要二次结构施工的相关材料、机具设备、质量要求及施工工艺交底内容：（6/9）7.成品保护措施：7.1安装门窗框时，应注意固定框的埋件牢固，不可损坏、不可使其松动。

7.2砌体上的设备槽孔以专业配合预留为主，不得随间剔凿而损坏砌体的完整性。

7.3砌筑施工时应及时清除落地砂浆，做到活完脚下清。

7.4拆除施工架子时，注意保护墙体、及门窗口角。

8.安全保护措施：8.1进入施工现场必须戴好安全帽，高处作业时必须系好安全带。

8.2电动工具必须有漏电保护装置。

8.3施工现场内禁止抽烟、严禁酒后作业9.附图：9.1蕊柱：审核人交底人接受交底人1.本表由施工单位填写，交底单位与接收单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1.本表由施工单位填写，交底单位与接收单位各存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

表C2-1工程名称 学生集体宿舍楼等6项（学生公寓（学生集体宿舍）） 交底日期 20-05-10 施工单位 北京公司分项工程名称二次结构交底提要二次结构施工的相关材料、机具设备、质量要求及施工工艺交底内容：（7/9）9.2系梁审核人交底人接受交底人表C2-1工程名称学生集体宿舍楼等6项（学生公寓（学生集体宿舍））交底日期20-05-10施工单位北京公司分项工程名称二次结构交底提要二次结构施工的相关材料、机具设备、质量要求及施工工艺交底内容：（8/9）审核人交底人接受交底人2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

连锁砌块技术交底一、材料要求：使用部位：二. 施工工艺。

2.1 测量放线：2.1.1结构经验收合格后，把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线尽可能准确，偏差控制在规范允许的范围内。

皮数杆尽可能立在填充墙的两端或转角处，并拉通线。

2.2 芯柱及拉结钢筋、植筋2.2.1植筋工艺流程定位放线—机械成孔—清孔—钢筋处理—配胶—锚筋—固定，养护—检验2.2.2具体施工方法（1）定位放线：根据芯柱和墙压筋位置确定打孔位置，用红漆标出钢筋位置。

（2）机械成孔：根据图纸及方案要求，在芯柱、墙体拉结筋、混凝土暗腰带等的位置定出植筋位置点，用手枪钻成孔，孔径及成孔深度如下表所示。

打孔时如遇结构主筋可适当调整打孔位置，钢筋拿弯按1:6处理。

钢筋直径对应的成孔直径及成孔深度见下表：（3）清孔：成孔后要用无油压缩空气将孔内浮尘吹尽，并用棉丝擦拭孔壁两次，将孔内灰尘充分清理干净。

（4）钢筋处理：钢筋锚固部分要清除表面锈迹及其它污物，一般采用角向磨光机配钢丝刷除锈，打磨露出金属光泽为止。

（5）植筋：配好的黏合剂应尽快注入到孔洞中，注胶量为孔深的3/4。

将钢筋插入空洞中，提动旋转次数，排出气泡，注胶饱满，钢筋、螺栓四周与砼无缝隙，四周边缘溢胶，保证黏合剂层的饱满。

钢筋外露部分长度保证工程需要。

（6）固定，养护：已经植入孔内的钢筋应在常温下养护， 72小时内无任何扰动。

3000根为一个检验批进行拉拔试验。

2.3、填充墙按设计要求应设置芯柱，芯柱设置在墙体转角处、丁字墙交接处及墙长超过5m时墙长中间部位、设置芯柱的宽度为200mm，厚度与墙等厚。

芯柱主筋2Φ12上端和下端与结构框架梁或楼板植筋连接，植筋伸入长度为10-12d。

构造柱混凝土强度等级为C20。

三．砌筑操作工艺3.1工艺流程：3.1.1墙体放线→砼导墙浇筑→制备砂浆→砌块排列→立皮数杆→铺砂浆→→砌块就位→校正→勾缝。

（1）基层处理：将砌筑轻集料连锁砌块墙根部的砖或混凝土带上表面清扫干净，用砂浆找平，拉线，用水平尺检查其平整度。

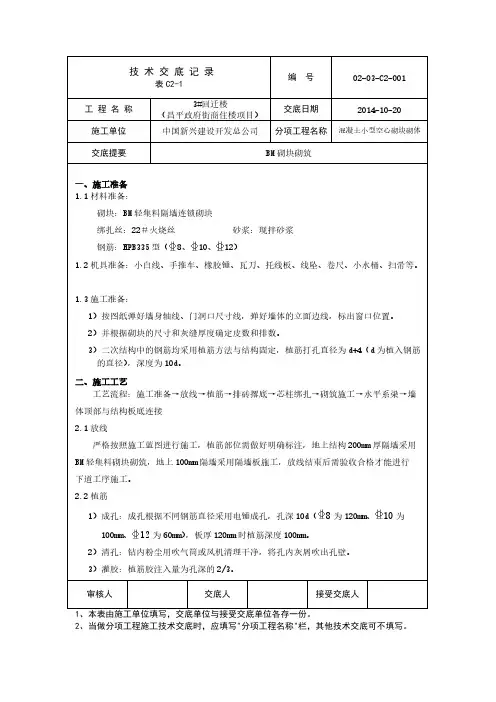

一、施工准备1.1施工时间安排：2016年3月1日至二次结构砌筑全部施工完毕。

1.2主要施工部位：地下车库及配建1。

1.3材料准备：BM轻集料隔墙连锁砌块、BM专用砌筑砂浆1.4 机具准备：外用电梯、切割机、砂浆搅拌机、瓦刀、夹具、手锯、小推车、灰斗、木锤、皮数杆、弹线盒、墨水。

1.5作业条件：1.5.1准备开展二次结构施工的主体楼层已通过验收。

1.5.2弹出的轴线、墙线、门窗洞口线经复合无误后办完交接。

二、操作工艺2.1工艺流程：施工准备→放线→植筋→排砖撂底→抱框柱、芯柱绑扎→水平系梁→墙体砌筑2.2主要流程施工工艺：2.2.1放线严格按照施工蓝图进行施工，植筋部位需做好明确标注，二次结构砌筑部位除厨房、卫生间部位使用加气混凝土砌块外，其他部位均采用BM连锁砌块。

外墙采用MU5.0等级的BM连锁砌块，内墙采用MU3.5等级连锁砌块。

地上厨房卫生间采用A3.5等级加气混凝土砌块。

放线结束后需验收合格才能进行下道工序施工。

1、7、8#楼因只各设置一部外用电梯，所以计划在1、8#楼15/D-E轴、29/D-E；7#楼15/D-E轴处留置长1500mm，高2000mm施工洞，此施工洞两侧砌筑墙体需留设马牙槎，后期洞口上侧支设200mm高水平系梁（3C10，A6.5@250）居洞中处设置芯柱（2C12，A6.5@250）。

2.2.2植筋1）成孔：成孔根据不同钢筋直径采用电锤成孔，孔深10d（8为80mm,12为120mm 当遇到板厚不够植筋深度时，植筋深度在不打穿顶板前提下适当调整，植筋钢筋全部采用三级带肋钢筋。

2）清孔：钻内粉尘用吹气筒或风机清理干净，将孔内灰屑吹出孔壁。

3）灌胶：植筋胶注入量为孔深的2/3。

4）插筋：将钢筋按顺时针方向旋转插至孔底，以孔口有少量结构胶溢出为准。

5）固化：加强成品保护，结构胶固化期（24小时）内不得对钢筋进行碰撞扰动。

6）验收：植筋后需项目部及监理验收合格才能进行下道工序施工。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

混凝土，人工插捣密实。

见下图：接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不写。

4）、水平系梁沿墙通长设置，水平系梁主筋锚固进结构墙体100mm，用植筋方法加固，如墙体厚度不能满足要求，在墙上用膨胀螺栓固定钢板200×200×6mm，钢筋焊接于钢板上。

如遇转角墙，钢筋一端锚固如转角芯柱内。

5）、设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。

宽度超过300mm 的洞口上部，应设置钢筋混凝土过梁。

2.2.6、芯柱施工要点：设置原则：墙厚＜200mm时，配置1φ12钢筋；墙厚≥200mm，配置2φ12钢筋。

设置部位：A门窗洞口两侧；B墙体超过5m时，墙中段设置，且芯柱与框架柱、芯柱与芯柱之间的距离不宜＞4m；C转角、丁字墙、十字墙交接部位。

1）、门、洞口宽≤1200mm的，两侧芯柱高度到水平系梁位置，系梁以上不再设置芯柱。

门、洞口宽＞1200mm的，两侧芯柱需伸至板或者梁底。

2）、90mm厚墙体，芯柱灌注一个孔，配筋为1φ10；190mm厚灌注一个孔的芯柱，每个孔配筋2φ12，芯柱与楼板采用植筋方法加固，植筋深度100mm。

3）、转角墙、丁字墙、门口两侧墙应使用一端平头的砌块砌筑，且转角墙与丁字墙及十字墙墙体交接部位应咬茬砌筑，不得出现通缝。
