推挽式开关电源的实际电路

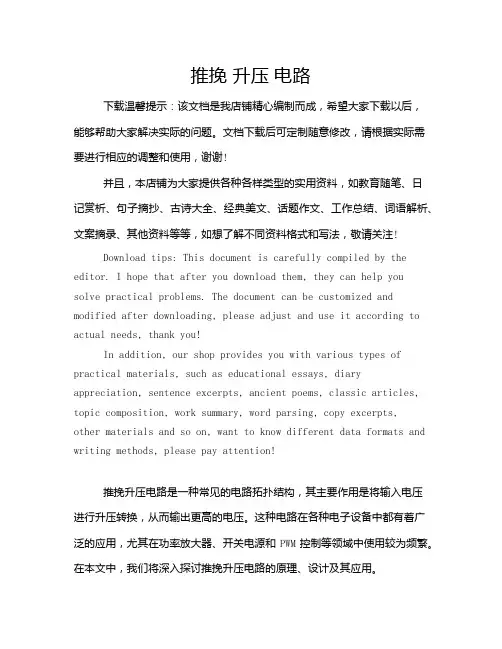

推挽升压电路下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!推挽升压电路是一种常见的电路拓扑结构，其主要作用是将输入电压进行升压转换，从而输出更高的电压。

常见几种开关电源工作原理及电路图图二开关电源基本电路框图开关式稳压电源的基本电路框图如图二所示。

交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。

控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。

这部分电路目前已集成化，制成了各种开关电源用集成电路。

控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。

２．单端反激式开关电源单端反激式开关电源的典型电路如图三所示。

电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。

所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。

当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。

单端反激式开关电源是一种成本最低的电源电路，输出功率为20－100Ｗ，可以同时输出不同的电压，且有较好的电压调整率。

唯一的缺点是输出的纹波电压较大，外特性差，适用于相对固定的负载。

单端反激式开关电源使用的开关管VT1 承受的最大反向电压是电路工作电压值的两倍，工作频率在20－200kHz之间。

３．单端正激式开关电源单端正激式开关电源的典型电路如图四所示。

这种电路在形式上与单端反激式电路相似，但工作情形不同。

当开关管VT1导通时，VD2也导通，这时电网向负载传送能量，滤波电感Ｌ储存能量；当开关管VT1截止时，电感Ｌ通过续流二极管VD3 继续向负载释放能量。

在电路中还设有钳位线圈与二极管VD2，它可以将开关管VT1的最高电压限制在两倍电源电压之间。

为满足磁芯复位条件，即磁通建立和复位时间应相等，所以电路中脉冲的占空比不能大于５０％。

由于这种电路在开关管VT1导通时，通过变压器向负载传送能量，所以输出功率范围大，可输出50－200 Ｗ的功率。

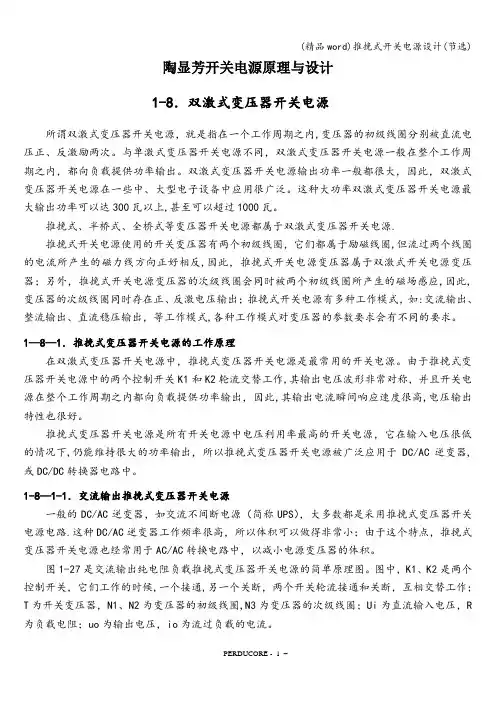

陶显芳开关电源原理与设计1-8．双激式变压器开关电源所谓双激式变压器开关电源，就是指在一个工作周期之内,变压器的初级线圈分别被直流电压正、反激励两次。

与单激式变压器开关电源不同，双激式变压器开关电源一般在整个工作周期之内，都向负载提供功率输出。

双激式变压器开关电源输出功率一般都很大，因此，双激式变压器开关电源在一些中、大型电子设备中应用很广泛。

这种大功率双激式变压器开关电源最大输出功率可以达300瓦以上,甚至可以超过1000瓦。

推挽式、半桥式、全桥式等变压器开关电源都属于双激式变压器开关电源.推挽式开关电源使用的开关变压器有两个初级线圈，它们都属于励磁线圈,但流过两个线圈的电流所产生的磁力线方向正好相反,因此，推挽式开关电源变压器属于双激式开关电源变压器；另外，推挽式开关电源变压器的次级线圈会同时被两个初级线圈所产生的磁场感应,因此,变压器的次级线圈同时存在正、反激电压输出；推挽式开关电源有多种工作模式，如:交流输出、整流输出、直流稳压输出，等工作模式,各种工作模式对变压器的参数要求会有不同的要求。

1—8—1．推挽式变压器开关电源的工作原理在双激式变压器开关电源中，推挽式变压器开关电源是最常用的开关电源。

由于推挽式变压器开关电源中的两个控制开关K1和K2轮流交替工作,其输出电压波形非常对称，并且开关电源在整个工作周期之内都向负载提供功率输出，因此,其输出电流瞬间响应速度很高,电压输出特性也很好。

推挽式变压器开关电源是所有开关电源中电压利用率最高的开关电源，它在输入电压很低的情况下,仍能维持很大的功率输出，所以推挽式变压器开关电源被广泛应用于DC/AC逆变器,或DC/DC转换器电路中。

1-8—1-1．交流输出推挽式变压器开关电源一般的DC/AC逆变器，如交流不间断电源（简称UPS），大多数都是采用推挽式变压器开关电源电路.这种DC/AC逆变器工作频率很高，所以体积可以做得非常小；由于这个特点，推挽式变压器开关电源也经常用于AC/AC转换电路中，以减小电源变压器的体积。

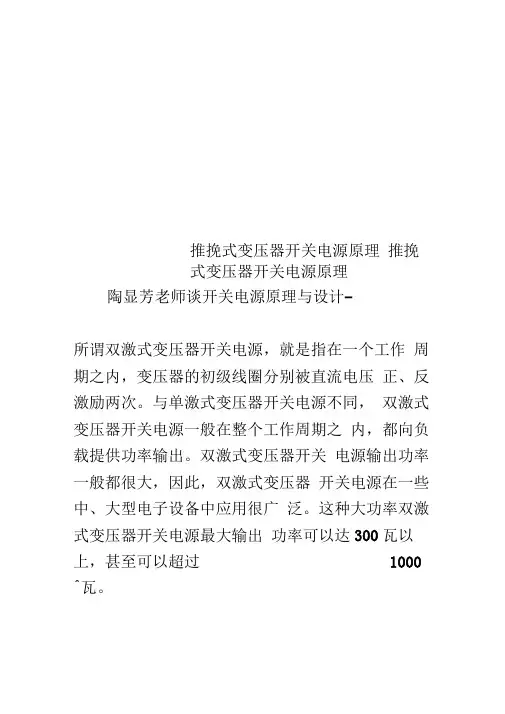

推挽式变压器开关电源原理推挽式变压器开关电源原理陶显芳老师谈开关电源原理与设计-所谓双激式变压器开关电源，就是指在一个工作周期之内，变压器的初级线圈分别被直流电压正、反激励两次。

与单激式变压器开关电源不同，双激式变压器开关电源一般在整个工作周期之内，都向负载提供功率输出。

双激式变压器开关电源输出功率一般都很大，因此，双激式变压器开关电源在一些中、大型电子设备中应用很广泛。

这种大功率双激式变压器开关电源最大输出功率可以达300瓦以上，甚至可以超过1000 ^瓦。

推挽式、半桥式、全桥式等变压器开关电源都属于双激式变压器开关电源。

本次先就其中的推挽式变压器开关电源进行讲解。

推挽式变压器开关电源的工作原理在双激式变压器开关电源中，推挽式变压器开关电源是最常用的开关电源。

由于推挽式变压器开关电源中的两个控制开关K1和K2轮流交替工作，其输出电压波形非常对称，并且开关电源在整个工作周期之内都向负载提供功率输出，因此，其输出电流瞬间响应速度很高，电压输出特性也很好。

推挽式变压器开关电源是所有开关电源中电压利用率最高的开关电源，它在输入电压很低的情况下，仍能维持很大的功率输出，所以推挽式变压器开关电源被广泛应用于DC/AC逆变器，或DC/DC转换器电路中。

1.交流输出推挽式变压器开关电源一般的DC/AC逆变器，如交流不间断电源（简称UPS，大多数都是采用推挽式变压器开关电源电路。

这种DC/AC逆变器工作频率很高，所以体积可以做得非常小；由于这个特点，推挽式变压器开关电源也经常用于AC/AC转换电路中，以减小电源变压器的体积。

T图卜2 7图1-27是交流输出纯电阻负载推挽式变压器开关电源的简单原理图。

图中，K1、K2是两个控制开关，它们工作的时候，一个接通，另一个关断，两个开关轮流接通和关断，互相交替工作；T 为开关变压器，N1、N2为变压器的初级线圈，N3为变压器的次级线圈；Ui为直流输入电压，R为负载电阻；uo为输出电压，io为流过负载的电流。

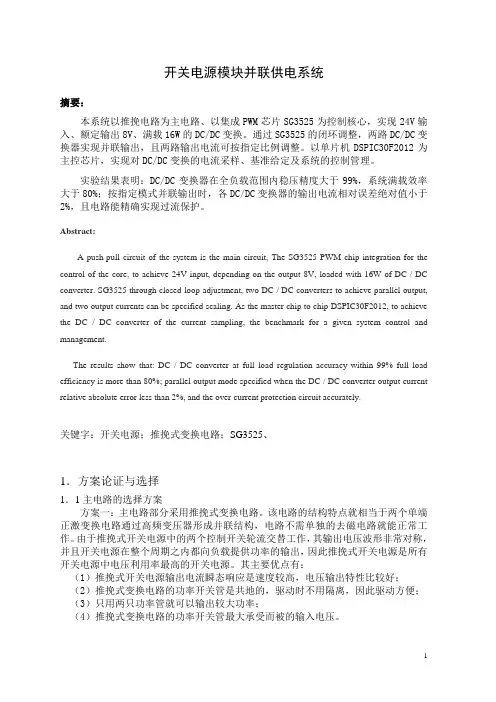

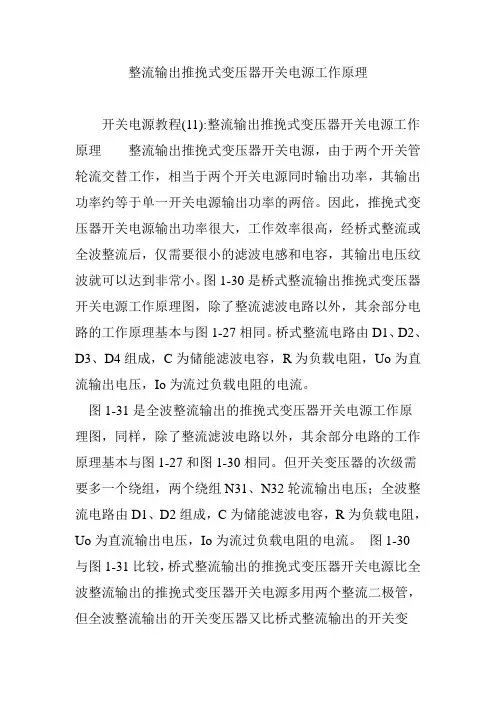

开关电源模块并联供电系统摘要：本系统以推挽电路为主电路、以集成PWM芯片SG3525为控制核心，实现24V输入、额定输出8V、满载16W的DC/DC变换。

通过SG3525的闭环调整，两路DC/DC变换器实现并联输出，且两路输出电流可按指定比例调整。

以单片机DSPIC30F2012为主控芯片，实现对DC/DC变换的电流采样、基准给定及系统的控制管理。

实验结果表明：DC/DC变换器在全负载范围内稳压精度大于99%，系统满载效率大于80%；按指定模式并联输出时，各DC/DC变换器的输出电流相对误差绝对值小于2%，且电路能精确实现过流保护。
