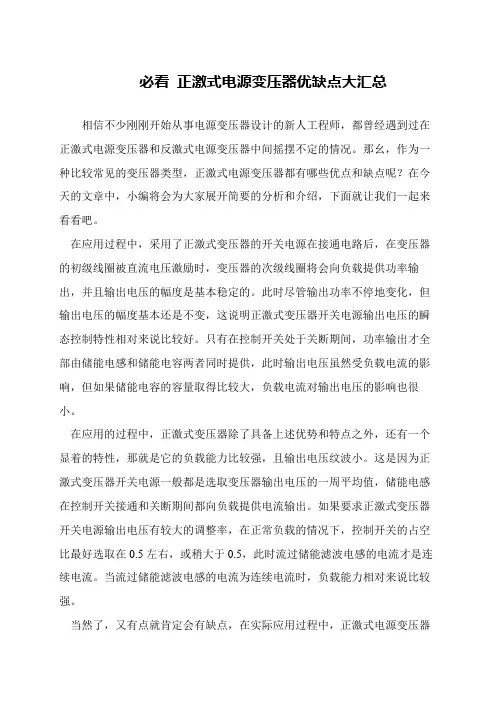

必看正激式电源变压器优缺点大汇总
相信不少刚刚开始从事电源变压器设计的新人工程师，都曾经遇到过在正激式电源变压器和反激式电源变压器中间摇摆不定的情况。
那幺，作为一种比较常见的变压器类型，正激式电源变压器都有哪些优点和缺点呢？在今天的文章中，小编将会为大家展开简要的分析和介绍，下面就让我们一起来看看吧。
在应用过程中，采用了正激式变压器的开关电源在接通电路后，在变压器的初级线圈被直流电压激励时，变压器的次级线圈将会向负载提供功率输出，并且输出电压的幅度是基本稳定的。
此时尽管输出功率不停地变化，但输出电压的幅度基本还是不变，这说明正激式变压器开关电源输出电压的瞬态控制特性相对来说比较好。
只有在控制开关处于关断期间，功率输出才全部由储能电感和储能电容两者同时提供，此时输出电压虽然受负载电流的影响，但如果储能电容的容量取得比较大，负载电流对输出电压的影响也很小。
在应用的过程中，正激式变压器除了具备上述优势和特点之外，还有一个显着的特性，那就是它的负载能力比较强，且输出电压纹波小。
这是因为正激式变压器开关电源一般都是选取变压器输出电压的一周平均值，储能电感在控制开关接通和关断期间都向负载提供电流输出。
如果要求正激式变压器开关电源输出电压有较大的调整率，在正常负载的情况下，控制开关的占空比最好选取在0.5左右，或稍大于0.5，此时流过储能滤波电感的电流才是连续电流。
当流过储能滤波电感的电流为连续电流时，负载能力相对来说比较强。
当然了，又有点就肯定会有缺点，在实际应用过程中，正激式电源变压器。
反激式开关电源（毕业论⽂）随着电⼒电⼦技术的发展，开关电源的应⽤越来越⼴泛。
反激式开关电源以其设计简单，体积⼩巧等优势，⼴泛应⽤于⼩功率场合。
开关电源以其⼩型、轻量和⾼效率的特点，被⼴泛地应⽤于各种电⽓设备和系统中，其性能的优劣直接关系到整个系统功能的实现。
开关稳压电源有多种类型，其中单端反激式开关电源由于具有线路简单，所需要的元器件少，能够提供多路隔离输出等优点⽽⼴泛应⽤于⼩功率电源领域。
传统的反激式开关电源⼀般由PWM控制芯⽚(如UC3842)和功率开关管(频率较⾼时⼀般使⽤MOSFET)组成，PWM芯⽚控制环路设计复杂，容易造成系统⼯作不稳定，功率开关管有时需要外加驱动电路。
⾼效率与⼩型化在⼀定程度上是互相限制的，因为实现⾼效率会要求电路有相当的复杂度，⼤量的器件对⼩型化⼗分不利。
在开关电源设计初期，采⽤的都是分⽴元件，集成度很低，⼤部分电路只能在PCB版上实现，极⼤的限制了⼩型化实现的可能。
⽽且⼤量器件暴露在外，也影响了系统的稳定性。
采⽤近年来，为了实现更⾼的效率和更⼩的体积，开关电源的⼯作频率有了很⼤的提⾼。
⾼⼯作频率能够减⼩外围电感和电容的⼤⼩，从⽽减少系统的体积。
另外，反激变压器的设计也是⼀个难点，其往往导致电源设计周期延长。
随着PI公司⽣产的以TOPSwitch为代表的新⼀代单⽚开关电源的问世，以上诸多问题都得到了很好的解决。
应⽤TOPSwitch-HX设计开关电源，不仅器件更少，结构更简单，发热量更少，⼯作更可靠，采⽤该系列芯⽚已成为⼀种⾼效的反激式开关电源设计⽅案。
关键词：TOPSwitch-HX 反激式变换器⾼频变压器开关电源.第⼀章绪论 (1)⼀、反击式开关电源的背景 (1)⼆、反击式开关电源现状与发展趋势 (2)三、本课题选题意义及所做⼯作 (2)第⼆章反击式开关电源简介 (3)⼀、开关电源的分类 (3)⼆、反击式开关电源的原理 (4)第三章⾼效反激式开关电源系统设计 (5)⼀、提⾼效率的⽅法 (5)⼆、⾼效反激式开关电源的系统设计原理图 (6)三、各个⼦电路的分析设计 (7)第四章反激式开关电源元件选择及其参数 (8)⼀、Topswitch-HX 系列元件简介 (8)⼆、提⾼开关电源效率元件选取⽅法 (10)三、主要参数的计算 (11)第五章设计总结与展望 (13)参考⽂献 (14)致谢 (15)附录 (16)第⼀章绪论⼀、反激式开关电源的背景开关电源的前⾝是线性稳压电源。

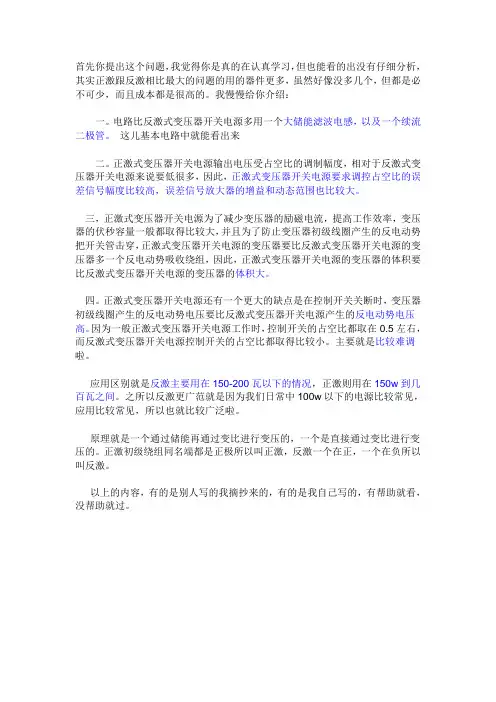

首先你提出这个问题，我觉得你是真的在认真学习，但也能看的出没有仔细分析，其实正激跟反激相比最大的问题的用的器件更多，虽然好像没多几个，但都是必不可少，而且成本都是很高的。
我慢慢给你介绍：一。
电路比反激式变压器开关电源多用一个大储能滤波电感，以及一个续流二极管。
这儿基本电路中就能看出来二。
正激式变压器开关电源输出电压受占空比的调制幅度，相对于反激式变压器开关电源来说要低很多，因此，正激式变压器开关电源要求调控占空比的误差信号幅度比较高，误差信号放大器的增益和动态范围也比较大。
三，正激式变压器开关电源为了减少变压器的励磁电流，提高工作效率，变压器的伏秒容量一般都取得比较大，并且为了防止变压器初级线圈产生的反电动势把开关管击穿，正激式变压器开关电源的变压器要比反激式变压器开关电源的变压器多一个反电动势吸收绕组，因此，正激式变压器开关电源的变压器的体积要比反激式变压器开关电源的变压器的体积大。
四。
正激式变压器开关电源还有一个更大的缺点是在控制开关关断时，变压器初级线圈产生的反电动势电压要比反激式变压器开关电源产生的反电动势电压高。
因为一般正激式变压器开关电源工作时，控制开关的占空比都取在0.5左右，而反激式变压器开关电源控制开关的占空比都取得比较小。
主要就是比较难调啦。
应用区别就是反激主要用在150-200瓦以下的情况，正激则用在150w到几百瓦之间。
之所以反激更广范就是因为我们日常中100w以下的电源比较常见，应用比较常见，所以也就比较广泛啦。
原理就是一个通过储能再通过变比进行变压的，一个是直接通过变比进行变压的。
正激初级绕组同名端都是正极所以叫正激，反激一个在正，一个在负所以叫反激。
以上的内容，有的是别人写的我摘抄来的，有的是我自己写的，有帮助就看，没帮助就过。
LED椹卞姩鐢佃矾鍒嗙被涓ょ骇椹卞姩LED鐢佃矾浼樺姡鍦ㄥ摢銆€銆€涓€銆佸紩瑷€銆€銆€LED琚叕璁や负鏄豢鑹茬殑绗洓浠ｅ厜婧愶紝鏄竴绉嶅浐浣撳喎鍏夋簮锛屽叿鏈夐珮鏁堛€佸鍛介暱銆佸畨鍏ㄧ幆淇濄€佷綋绉皬銆侀珮鍙潬鎬с€佸搷搴旈€熷害蹇瓑璇稿浼樼偣銆傜洰鍓嶈揪鍒板悓鏍风殑鐓ф槑鏁堟灉锛孡ED鐨勮€楃數閲忓ぇ绾︽槸鐧界偨鐏殑1/10锛岃崸鍏夌伅鐨?/2 銆傚緢澶氬浗瀹跺拰鍦板尯鐩哥户鍑哄彴鍚勭鏀跨瓥鎵舵寔LED浜т笟鐨勫彂灞曪紝浠ユ湡璇ヤ骇涓氳兘澶熸垚涓哄浗瀹堕噸瑕佷骇涓氱殑閲嶈缁勬垚閮ㄥ垎锛屽瓡鑲茬潃宸ㄥぇ鐨勫晢鏈恒€侺ED椹卞姩鐢佃矾瀵筁ED鏉ヨ鑷冲叧閲嶈锛岃€孡ED璋冨厜鎺у埗鍙互鑺傝兘锛岄珮浜害鐧藉厜LED鐨勯┍鍔ㄥ拰璋冨厜鏄繎骞存潵鐮旂┒鐨勭儹鐐广€?銆€銆€浜屻€丩ED鐨勭壒鎬?銆€銆€LED鐨勭悊璁哄厜鏁堜负300 lm/W銆傜洰鍓嶅疄楠屽姘村钩杈?60 lm/W锛屽競鍦哄寲姘村钩鍦?20 lm/W浠ヤ笂銆傞珮浜害LED鐨勪竴鑸閫氱數鍘嬬害涓?.0~4.3V锛屽叾鏍稿績鏄疨N缁擄紝鍏朵紡瀹夌壒鎬т笌鏅€氫簩鏋佺鐩稿悓銆傚叾鐢垫祦鐢靛帇鍏崇郴濡傚紡锛?锛夛細銆€銆€寮忎腑锛孷F涓轰簩鏋佺姝ｅ悜鐢靛帇锛孖0鏄弽鍚戦ケ鍜岀數娴侊紝涓哄畾鍊硷紝q涓虹數瀛愮數鑽?.6脳1019锛宬涓烘尝灏斿吂鏇煎父鏁帮紝澶у皬涓?.38脳10-23锛孴鏄儹鍔涘娓╁害锛屽父鏁拔茶繎浼煎彇2銆傚綋鍔犲湪LED涓婄殑鐢靛帇灏忎簬鍏跺閫氱數鍘嬫椂锛孡ED涓婂嚑涔庢病鏈夌數娴侀€氳繃銆備絾褰揕ED瀵奸€氬悗锛屽叾姝ｅ悜鐢垫祦闅忔鍚戠數鍘嬫寜鎸囨暟瑙勫緥鍙樺寲锛屽緢灏忕殑鐢靛帇娉㈠姩灏变細寮曡捣寰堝ぇ鐨勭數娴佸彉鍖栥€傚湪瀵奸€氬尯鐢靛帇浠庨瀹氬€肩殑80%涓婂崌鍒?00%鏃讹紝鐢垫祦鍒欎粠鍏堕瀹氬€肩殑0%涓婂崌鍒?00%銆?銆€銆€鍥?涓烘煇绉峀ED鐩稿鍏夐€氶噺鍜屽叾姝ｅ悜鐢垫祦IF鐨勫叧绯伙紝鍏朵粬绉嶇被鐨勫ぇ鍔熺巼LED鍏夐€氶噺涓庢鍚戠數娴佺殑鍏崇郴涓庢铏芥湁宸紓锛屼絾鏄樊鍒潪甯稿皬銆傚浘涓彲浠ョ湅鍑猴紝褰撶櫧鍏塋ED姝ｅ悜鐢垫祦澶т簬鏌愪竴鍊兼椂鐧藉厜LED鎵嶈兘鏈夋晥鍦板彂鍏夛紝LED鐨勫厜閫氶噺鍜屽叾姝ｅ悜鐢垫祦鎴愭姣旂殑鍏崇郴锛屽洜姝ゅ彲浠ラ€氳繃鎺у埗LED鐨勬鍚戠數娴佹潵鎺у埗鍏跺彂鍏変寒搴︺€侺ED鑻ラ噰鐢ㄦ亽鍘嬫簮椹卞姩锛屽緢灏忕殑鐢靛帇鍙樺寲灏嗗紩璧峰緢澶х殑鐢垫祦鍙樺寲锛屽洜姝ゆ亽鍘嬮┍鍔ㄥ彧閫傜敤浜庤姹備笉楂樼殑灏忓姛鐜囧満鍚堜笅锛屽湪瑕佹眰楂樼殑鍦哄悎鍜屽ぇ鍔熺巼鍦哄悎涓婰ED閮借閲囩敤鎭掓祦椹卞姩銆?銆€銆€鐮旂┒琛ㄦ槑锛孡ED鍙戝厜浜害闅忓伐浣滄椂闂翠笅闄嶏紝浜害涓嬮檷鍚庡厜鏁堥殢鐢垫祦鐨勫鍔犺€屽噺灏戯紝LED鐨勪寒搴︿笌椹卞姩鐢垫祦鎴愰ケ鍜屽叧绯汇€侺ED鐨勭數娴佽揪鍒板叾棰濆畾鐢垫祦鐨?0%~80%鍚庯紝寰堝ぇ姣斾緥鐨勭數娴佽浆鍖栨垚浜嗙儹鑳斤紝鍥犳LED鐨勯┍鍔ㄧ數娴佸疁涓哄伐浣滅數娴侀瀹氱數娴佺殑70%~80%銆?銆€銆€涓夈€丩ED椹卞姩鐢佃矾鍒嗙被銆€銆€1銆佺數鑽锋车鐢佃矾銆€銆€鐢佃嵎娉电數璺篃鏄竴绉岲C/DC鍙樻崲鐢佃矾銆傜數鑽锋车鐢佃矾鍒╃敤鐢靛瀵圭數鑽风殑绱Н鏁堝簲鍌ㄥ瓨鐢佃兘锛屾妸鐢靛浣滅敤鑳介噺鑰﹀悎鍏冧欢锛岄€氳繃鎺у埗鐢靛姏鐢靛瓙鍣ㄤ欢杩涜楂橀鐨勫紑鍏冲垏鎹紝鍦ㄤ竴涓懆鏈熶竴閮ㄥ垎鏃堕棿鍐呰鐢靛鍌ㄨ兘锛屽湪鍓╀綑鏃堕棿鍐呯數瀹归噴鏀捐兘閲忋€傝繖绉嶇數璺槸閫氳繃鐢靛鐨勫厖鐢靛拰鏀剧數鏃剁殑涓嶅悓杩炴帴鏂瑰紡寰楀埌涓嶅悓鐨勮緭鍑虹數鍘嬶紝鏁翠釜鐢佃矾涓嶉渶浠讳綍鐢垫劅銆?銆€銆€鐢佃嵎娉电數璺浉瀵规潵璇翠綋绉緝灏忥紝閲囩敤鐨勫厓浠惰緝灏戯紝鎴愭湰杈冧綆锛屼絾鍏舵墍鐢ㄧ殑寮€鍏冲厓浠剁浉瀵硅緝澶氾紝杈撳叆鐢靛帇涓€瀹氱殑鎯呭喌涓嬶紝杈撳嚭鐢靛帇鍙樺寲鐨勮寖鍥存瘮杈冨皬锛岃緭鍑虹數鍘嬪ぇ閮戒负杈撳叆鐢靛帇鐨?/3~3鍊嶏紝涓旂數璺姛鐜囪緝灏忥紝鏁堢巼浼氶殢杈撳嚭鐢靛帇涓庤緭鍏ョ數鍘嬬殑鍏崇郴鍙樺寲銆傚涓狶ED鏃跺繀椤诲苟鑱旈┍鍔紝涓洪槻姝㈡敮璺數娴佸垎甯冧笉鍧囷紝蹇呴』閲囩敤闀囨祦鐢甸樆锛岃繖浼氫娇寰楃郴缁熸晥鐜囧ぇ涓洪檷浣庛€傚洜姝わ紝鐢佃嵎娉靛紡椹卞姩鐢佃矾鍦ㄥぇ鍔熺巼LED鐨勭収鏄庨┍鍔ㄥ簲鐢ㄤ腑鍙楀埌浜嗛檺鍒讹紝鍏跺鍦ㄥ皬鍔熺巼鎯呭喌涓嬩娇鐢ㄣ€?銆€銆€2銆佸紑鍏崇數婧愮數璺?銆€銆€寮€鍏崇數婧愮數璺槸涓€绉嶄緷闈犳敼鍙樺紑鍏崇瀵奸€氫笌鍏虫柇鐨勬椂闂存瘮鏉ユ敼鍙樿緭鍑虹數鍘嬪ぇ灏忕殑DC/DC鍙樻崲鐢佃矾銆備粠鐢佃矾涓婄湅锛屽拰鐢佃嵎娉电數璺浉姣斿畠鍖呭惈纾佹€у厓浠讹紝鍗崇數鎰熸垨楂橀鍙樺帇鍣ㄣ€傚紑鍏崇數婧愬垎涓鸿緭鍏ヨ緭鍑烘棤闅旂鍗斥€滅洿閫氣€濆瀷鍜岃緭鍏ヨ緭鍑洪殧绂诲瀷涓ょ绫诲瀷鐨凞C/DC鍙樻崲鍣ㄣ€?銆€銆€鈥滅洿閫氣€濆瀷DC/DC鍙樻崲鍣ㄧ殑鍏稿瀷鐢佃矾鏈塀uck鍨嬨€丅oost鍨嬨€丅uck-Boost寮忓拰Cuk鍨嬬瓑鍑犵绫诲瀷銆?銆€銆€杈撳叆涓庤緭鍑烘湁闅旂鍨嬬殑DC/DC鍙樻崲鍣ㄧ殑鍏稿瀷鐢佃矾鏈夊崟绔婵€寮忋€佸崟绔弽婵€寮忋€佹帹鎸藉紡銆佸崐妗ュ紡鍜屽叏妗ュ紡绛夊嚑绉嶇被鍨嬨€傚紑鍏崇數婧愮數璺浉瀵规潵璇村彲瀹炵幇澶ц寖鍥寸殑鐢靛帇杈撳嚭锛屼笖杈撳嚭鐢靛帇杩炵画鍙皟锛岃緭鍑哄姛鐜囧ぇ锛屽洜姝ら€傜敤鑼冨洿鏇村箍锛岀壒鍒湪涓ぇ鍔熺巼鍦哄悎涓嬫槸棣栭€夈€?銆€銆€3銆佺嚎鎬х數璺?銆€銆€绾挎€ф帶鍒剁數璺槸鎶婂伐浣滃湪绾挎€у尯鍩熺殑鍗婂浣撳姛鐜囧櫒浠剁湅浣滃姩鎬佺數闃伙紝閫氳繃瀵瑰叾鎺у埗绾ф帶鍒舵潵瀹炵幇鎭掓祦椹卞姩銆傜嚎鎬ф帶鍒剁數璺殑缂虹偣鍦ㄤ簬鏁堢巼姣旇緝浣庯紝浣嗗叾瀵硅緭鍏ョ數鍘嬪拰璐熻浇鐨勫彉鍖栨湁杈冨揩鐨勫搷搴旓紝鐢佃矾鐩稿杈冪畝鍗曪紝鐩存帴鎺у埗LED鐨勭數娴侊紝鏄撲簬瀹炵幇瀵圭數娴佺殑杈冮珮绮惧害鐨勬帶鍒躲€?銆€銆€鍥涖€佹柊棰栫殑椹卞姩鐢佃矾璁捐銆€銆€寮€鍏崇數婧愬弽棣堟帶鍒剁殑瀹為檯鏄緭鍑虹數鍘嬶紝瀵硅緭鍑虹數娴佹帶鍒朵笉澶鏄撳仛鍒扮簿纭紝涓斿崟绾紑鍏崇數婧愭帶鍒舵湁鍋忓樊鏃舵槗鎹熷潖LED 鐏紱绾挎€х數璺晥鐜囦笉楂樸€?銆€銆€鍩轰簬浠ヤ笂鍘熷洜锛屾湰鏂囪璁′簡涓€鏂伴鐨凩ED椹卞姩鐢佃矾锛岃鐢佃矾浠ュ崟绔弽婵€寮忓紑鍏崇數婧愪綔涓哄墠绾ф帶鍒讹紝绾挎€х殑鍘嬫帶鍒舵亽娴佹簮浣滀负鎺у埗鐨勫悗绾с€傚競鐢电粡鍗曠鍙嶆縺寮忕數婧愬彉鎹㈠悗鍙緱鍒扮洿娴佺數鍘嬭緭鍑猴紝璇ヨ緭鍑轰綔涓哄悗绾х殑鍘嬫帶鍒舵亽娴佹簮鐨勮緭鍏ャ€傜敱浜庡帇鎺у埗鎭掓祦婧愮殑杈撳叆鐢靛帇鏄敱楂樻晥鐜囩殑鍗曞弽婵€寮忓紑鍏崇數婧愪緵鐢碉紝鍘嬫帶鍒舵亽娴佹簮绮剧‘鎺у埗LED鐨勫悓鏃跺彲鍦ㄨ緝澶ц寖鍥存敼鍙樺叾鎭掓祦婧愮殑杈撳叆鐢靛帇锛屾晠鏁堢巼鍜岀簿搴﹂兘鏈変繚璇侊紝涓斿彲鐢卞競鐢典緵鐢点€傚悓鏃讹紝涓ょ骇鎺у埗涓嶆槗鎹熷潖LED鐏€?銆€銆€绯荤粺鐢佃矾銆傚浘涓彉鍘嬪櫒T1銆佸紑鍏崇Q1銆佷簩鏋佺D1鍜岀數瀹笴1鏋勬垚鍗曠鍙嶆縺寮忓紑鍏崇數婧愶紱杩愮畻鏀惧ぇ鍣║1銆乁2鍜屽姛鐜囩Q2绛夊。
反激式和正激式变换器的工作原理反激式变换器和正激式变换器是电力电子领域中常见的两种变换器结构，它们在不同的应用场景下具有不同的工作原理。
一、反激式变换器的工作原理反激式变换器是一种常用的开关电源变换器，它通过开关管的开关动作来实现输入电压的变换。
反激式变换器一般由一个开关管、一个变压器、一个滤波电容和一个负载组成。
1. 工作原理反激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。
导通阶段：当开关管导通时，变压器的一侧与输入电源相连，另一侧与负载相连。
此时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。
关断阶段：当开关管关断时，变压器的一侧与负载相连，另一侧与滤波电容相连。
此时，由于变压器一侧的电流无法立即变为零，电流会通过滤波电容继续流向负载，从而使得负载得到稳定的电压。
2. 特点与应用反激式变换器具有体积小、成本低、效率高等优点，广泛应用于电力电子产品中。
例如，电视机、计算机、手机充电器等都采用了反激式变换器作为其电源模块，提供稳定的直流电压。
二、正激式变换器的工作原理正激式变换器是一种将输入电压转换为输出电压的变换器，它通过不断开关的方式来实现电压的变换。
正激式变换器一般由一个开关管、一个变压器、一个整流电路和一个滤波电容组成。
1. 工作原理正激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。
导通阶段：当开关管导通时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。
关断阶段：当开关管关断时，变压器的一侧与整流电路相连，另一侧与滤波电容相连。
此时，由于变压器一侧的电流无法立即变为零，电流会通过整流电路继续流向负载，从而使得负载得到稳定的电压。
2. 特点与应用正激式变换器具有输出电压稳定、抗干扰能力强等优点，广泛应用于电力电子领域中。
例如，直流电源、变频器等都采用了正激式变换器作为其电源模块，提供稳定的输出电压。
开关电源全桥和半桥工作原理和区别开关电源，听起来就很高大上吧？其实它的核心原理并不复杂，就像小朋友玩积木，简单易懂又有趣。
今天咱们就聊聊全桥和半桥这两种开关电源的工作原理和它们之间的区别。
别担心，我会把它讲得轻松又有趣，保证你听完后不再觉得这些专业术语像外星人说的。
首先说说半桥。
想象一下你在游乐园，坐上了过山车，一开始你慢慢上升，心里那个紧张啊，等到达顶点，哇，感觉真是刺激！这半桥的工作原理就像这样的过山车。
它有两个开关，在电流的控制下，电流在两个开关之间交替流动，简直像过山车一样忽上忽下。
这样做的好处是，电源能够高效地把直流电转换成高频交流电，能量损耗少，效率高，就像在游乐园省了排队的时间，爽快得很！不过，半桥也有点小缺陷，不能提供太高的输出功率。
就像过山车有个最大载重，超过了就不让上。
这时候，如果你需要更大的输出功率，比如说给一个大马达供电，半桥就显得有些力不从心了。
再加上，半桥的电压波动也比较大，有时候会让人心里发毛，哎呀，这玩意儿不会出什么岔子吧？说完半桥，咱们再来聊聊全桥。
全桥就像是升级版的过山车，有四个开关，听起来就厉害了，瞬间多了两条轨道。
全桥能把电流进行更加灵活的控制，让电流的输出更平稳、更强劲。
就像在游乐园里，有了更多的轨道，能同时让更多的人享受刺激的感觉。
全桥不仅能提供高功率输出，还能让你感受到电流的灵活变换，真是太让人惊喜了！而且全桥的电压波动相比半桥要小得多，像是在保证过山车安全的同时，让你尽情尖叫。
电源的稳定性也很不错，这样一来，设备运行得更安心，谁不喜欢这种感觉呢？而且全桥的结构稍微复杂点，需要的元件更多，但这也给了它更强的能力，像是一个全副武装的骑士，勇敢地迎接各种挑战。
世上没有十全十美的东西，全桥虽然牛，但成本也相对高一点。
就像游乐园里，刺激的项目票价可能更贵一些。
制造全桥电源的时候，需要更复杂的电路设计和材料，偶尔让预算变得紧张。
不过呢，物有所值，毕竟高效能、稳定性和强大的输出功率，谁不愿意为这些付出点钱呢？再说说应用场景。

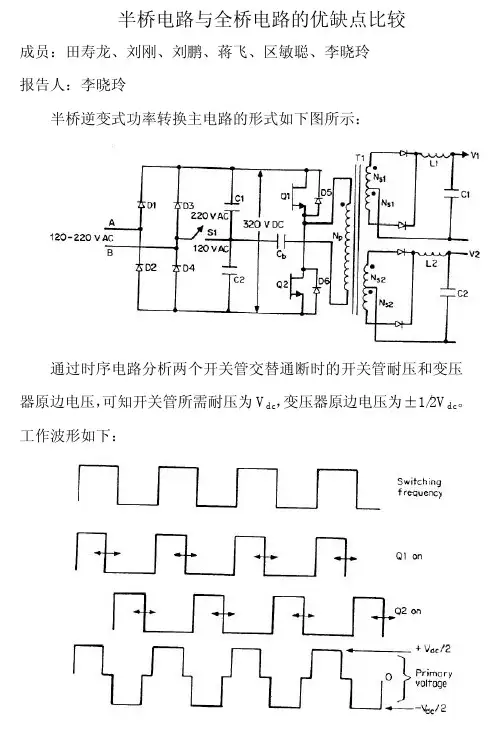

半桥电路与全桥电路的优缺点比较成员：田寿龙、刘刚、刘鹏、蒋飞、区敏聪、李晓玲报告人：李晓玲半桥逆变式功率转换主电路的形式如下图所示：通过时序电路分析两个开关管交替通断时的开关管耐压和变压器原边电压，可知开关管所需耐压为V dc，变压器原边电压为±1/2V dc。
工作波形如下：全桥逆变功率转换主电路与板桥电路的区别就是，用另外两个同样的开关管代替两只电容，即由4只开关管组成逆变开关电路，同样分析时序电路，可得开关管所需耐压为V dc，变压器原边电压为±V dc。
如下图所示：了解了两种电路的特性和工作原理，就可以比较其优缺点了。
首先，从电路图上可以很方便的看出一点明显的区别，就是开关管的数量不同。
半桥式电路的开关管数量少，成本也就相应的低。
全桥式电路有4只开关管，需要两组相位相反的驱动脉冲分别控制两对开关管，那就难免导致驱动电路的复杂。
半桥式电路由于只有两只管子，没有同时通断地问题，且其抗不平衡能力强，也就是说对duty的要求不是很高，所以驱动电路相对于全桥就简单很多。
说到抗不平衡能力，我们可以再看一下原理图，当半桥式电路工作在120VAC时，电容中间的开关闭合，此时主要靠隔直电容C b来解决不平衡的问题。
产生磁通不平衡时，线路中会出现一个直流偏流，当这个直流偏流大到一定程度时就会出现磁通饱和，加了这个隔直电容，就可以使直流电不能通过，以达到抗不平衡的目的。
从另一个方面来说，当没有隔直电容时，会产生磁通不平衡，也就是铁心中会有剩磁出现，磁通不能恢复到零，剩磁积累到一定程度导致铁心饱和。
而加了这个电容，当变压器线圈续流能量过多时，就会给C b充电（C1、C2两端电压一定，所以可吸收的能量也一定），使多余的能量不会储存在线圈里，形成剩磁，从而解决磁通不平衡的问题。
在这个时候，全桥与半桥的工作原理就很相似。
当半桥电路工作在220VAC状态时，就不需要隔直电容的存在了。
因为此时两个滤波电容中点的电压是浮动的，它可以自动对两边的电路进行调节，以达到平衡。

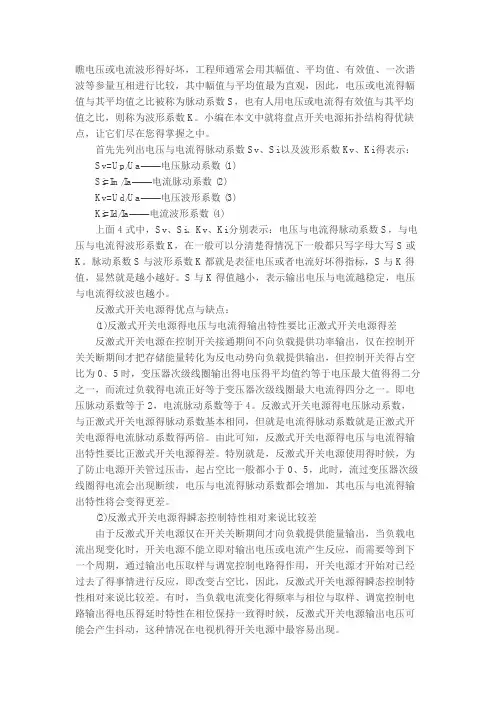

瞧电压或电流波形得好坏，工程师通常会用其幅值、平均值、有效值、一次谐波等参量互相进行比较，其中幅值与平均值最为直观，因此，电压或电流得幅值与其平均值之比被称为脉动系数S，也有人用电压或电流得有效值与其平均值之比，则称为波形系数K。
小编在本文中就将盘点开关电源拓扑结构得优缺点，让它们尽在您得掌握之中。
首先先列出电压与电流得脉动系数Sv、Si以及波形系数Kv、Ki得表示：Sv=Up/Ua——电压脉动系数 (1)Si=Im/Ia——电流脉动系数 (2)Kv=Ud/Ua——电压波形系数 (3)Ki=Id/Ia——电流波形系数 (4)上面4式中，Sv、Si、Kv、Ki分别表示：电压与电流得脉动系数S，与电压与电流得波形系数K，在一般可以分清楚得情况下一般都只写字母大写S或K。
脉动系数S与波形系数K都就是表征电压或者电流好坏得指标，S与K得值，显然就是越小越好。
S与K得值越小，表示输出电压与电流越稳定，电压与电流得纹波也越小。
反激式开关电源得优点与缺点：(1)反激式开关电源得电压与电流得输出特性要比正激式开关电源得差反激式开关电源在控制开关接通期间不向负载提供功率输出，仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出，但控制开关得占空比为0、5时，变压器次级线圈输出得电压得平均值约等于电压最大值得得二分之一，而流过负载得电流正好等于变压器次级线圈最大电流得四分之一。
即电压脉动系数等于2，电流脉动系数等于4。
反激式开关电源得电压脉动系数，与正激式开关电源得脉动系数基本相同，但就是电流得脉动系数就是正激式开关电源得电流脉动系数得两倍。
由此可知，反激式开关电源得电压与电流得输出特性要比正激式开关电源得差。
特别就是，反激式开关电源使用得时候，为了防止电源开关管过压击，起占空比一般都小于0、5，此时，流过变压器次级线圈得电流会出现断续，电压与电流得脉动系数都会增加，其电压与电流得输出特性将会变得更差。
(2)反激式开关电源得瞬态控制特性相对来说比较差由于反激式开关电源仅在开关关断期间才向负载提供能量输出，当负载电流出现变化时，开关电源不能立即对输出电压或电流产生反应，而需要等到下一个周期，通过输出电压取样与调宽控制电路得作用，开关电源才开始对已经过去了得事情进行反应，即改变占空比，因此，反激式开关电源得瞬态控制特性相对来说比较差。
非隔离型开关电源的四种典型拓扑（实用版）目录1.非隔离型开关电源的基本概念2.非隔离型开关电源的四种典型拓扑2.1 降压型电路2.2 升压型电路2.3 极性反转型电路2.4 反激式电路2.5 正激式电路2.6 推挽式电路2.7 半桥式电路2.8 全桥式电路正文非隔离型开关电源是一种常见的电源电路，其工作原理是通过开关管的开通和截止，将输入电压转换为所需的输出电压。
非隔离型开关电源的四种典型拓扑包括降压型电路、升压型电路、极性反转型电路和反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路。
降压型电路是一种将输入电压转换为较低输出电压的电路。
在工作过程中，当开关管导通时，输入电压可以传递到输出端；开关截止时，则被隔断。
这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。
升压型电路是一种将输入电压转换为较高输出电压的电路。
在工作过程中，开关管 Q1 导通时，扼流圈 L1 储能。
这时 iluin/lt（t为扼流圈导通时间）。
设导通结束时的储能为E，则E=1/2 * iluin * t。
在开关管 Q1 截止时，储能 E 通过输出整流器进行整流，输出电压 U0=E/Cout，其中 Cout 为输出电容。
极性反转型电路是一种将输入电压的极性反转后输出的电路。
在工作过程中，开关管 Q1 和 Q2 交替导通和截止，使得输出电压的极性与输入电压相反。
反激式电路、正激式电路、推挽式电路、半桥式电路和全桥式电路都是非隔离型开关电源的一种形式转换。
反激式电路和正激式电路是通过改变开关管的接线方式来实现的，推挽式电路是通过两个开关管分别控制输入电压的正负半周期来实现的，半桥式电路和全桥式电路是通过多个开关管共同控制输入电压的正负半周期来实现的。
开关电源的优缺点开关电源的优点：1、功耗小，效率高。
在开关电源电路中，晶体管V在激励信号的激励下，它交替地工作在导通-截止和截止-导通的开关状态，转换速度很快，频率一般为50kHz左右，在一些技术先进的国家，可以做到几百或者近1000kHz.这使得开关晶体管V的功耗很小，电源的效率可以大幅度地提高，其效率可达到80%.2、体积小，重量轻。
从开关电源的原理框图可以清楚地看到这里没有采用笨重的工频变压器。
由于调整管V上的耗散功率大幅度降低后，又省去了较大的散热片。
由于这两方面原因，所以开关电源的体积小，重量轻。
3、稳压范围宽。
从开关电源的输出电压是由激励信号的占空比来调节的，输入信号电压的变化可以通过调频或调宽来进行补偿。
这样，在工频电网电压变化较大时，它仍能够保证有较稳定的输出电压。
所以开关电源的稳压范围很宽，稳压效果很好。
此外，改变占空比的方法有脉宽调制型和频率调制型两种。
开关电源不仅具有稳压范围宽的优点，而且实现稳压的方法也较多，设计人员可以根据实际应用的要求，灵活地选用各种类型的开关电源。
滤波的效率大为提高，使滤波电容的容量和体积大为减少。
开关电源的工作频率目前基本上是工作在50kHz,是线性稳压电源的1000倍，这使整流后的滤波效率几乎也提高了1000倍;即使采用半波整流后加电容滤波，效率也提高了500倍。
在相同的纹波输出电压下，采用开关电源时，滤波电容的容量只是线性稳压电源中滤波电容的1/500~1/1000.电路形式灵活多样，有自激式和他激式，有调宽型和调频型，有单端式和双端式等等，设计者可以发挥各种类型电路的特长，设计出能满足不同应用场合的开关电源。
电源拓扑半桥全桥
电源拓扑中的半桥和全桥电路结构具有不同的特点和应用场景：
- 全桥电路：由四只相同的开关管接成电桥结构驱动脉冲变压器原边。
主要优点包括：与推挽结构相比，原边绕组减少了一半，开关管耐压降低一半；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
主要缺点是使用的开关管数量多，且要求参数一致性好，驱动电路复杂，实现同步比较困难。
这种电路结构通常使用在1KW以上超大功率开关电源电路中。
- 半桥电路：电路的结构类似于全桥式，只是把其中的两只开关管换成了两只等值大电容。
主要优点包括：具有一定的抗不平衡能力，对电路对称性要求不很严格；适应的功率范围较大，从几十瓦到千瓦都可以；开关管耐压要求较低；电路成本比全桥电路低等。
这种电路常常被用于各种非稳压输出的DC变换器，如电子荧光灯驱动电路中。
在选择电源拓扑时，需要根据实际应用场景的需求和参数，综合考虑其优缺点，选择最适合的拓扑结构。
反激电路开关电源分为，隔离与非隔离两种形式，在这里主要谈一谈隔离式开关电源的拓扑形式，隔离电源按照结构形式不同，可分为两大类：正激式和反激式。
反激式指在变压器原边导通时副边截止，变压器储能。
原边截止时，副边导通，能量释放到负载的工作状态，一般常规反激式电源单管多，双管的不常见。
正激式指在变压器原边导通同时副边感应出对应电压输出到负载，能量通过变压器直接传递。
按规格又可分为常规正激，包括单管正激，双管正激。
半桥、桥式电路都属于正激电路。
正激和反激电路各有其特点，在设计电路的过程中为达到最优性价比，可以灵活运用。
一般在小功率场合可选用反激式。
稍微大一些可采用单管正激电路，中等功率可采用双管正激电路或半桥电路，低电压时采用推挽电路，与半桥工作状态相同。
大功率输出，一般采用桥式电路，低压也可采用推挽电路。
反激式电源因其结构简单，省掉了一个和变压器体积大小差不多的电感，而在中小功率电源中得到广泛的应用。
在有些介绍中讲到反激式电源功率只能做到几十瓦，输出功率超过100瓦就没有优势，实现起来有难度。
本人认为一般情况下是这样的，但也不能一概而论，PI公司的TOP芯片就可做到300瓦，有文章介绍反激电源可做到上千瓦，但没见过实物。
输出功率大小与输出电压高低有关。
反激电源变压器漏感是一个非常关键的参数，由于反激电源需要变压器储存能量，要使变压器铁芯得到充分利用，一般都要在磁路中开气隙，其目的是改变铁芯磁滞回线的斜率，使变压器能够承受大的脉冲电流冲击，而不至于铁芯进入饱和非线性状态，磁路中气隙处于高磁阻状态，在磁路中产生漏磁远大于完全闭合磁路。
变压器初次极间的偶合，也是确定漏感的关键因素，要尽量使初次级线圈靠近，可采用三明治绕法，但这样会使变压器分布电容增大。
选用铁芯尽量用窗口比较长的磁芯，可减小漏感，如用EE、EF、EER、PQ型磁芯效果要比EI型的好。
关于反激电源的占空比，原则上反激电源的最大占空比应该小于0.5，否则环路不容易补偿，有可能不稳定，但有一些例外，如美国PI公司推出的 TOP系列芯片是可以工作在占空比大于0.5的条件下。
反激式正激式推挽式半桥式全桥式开关电源优缺点
反激式开关电源是一种常见的开关电源拓扑结构，其工作原理是利用
电感储能和电容滤波器来实现电压变换。
以下是反激式、正激式、推挽式、半桥式和全桥式开关电源的优缺点分析。
1.反激式开关电源：
优点：
-体积小，结构简单，成本较低。
-输出电流大，适用于一些高功率应用。
-效率较高，在负载率低时仍能提供稳定的输出电压。
缺点：
-输出电压稳定性较差，容易受到输入电压波动的影响。
-输入电流波形不纯净，含有较高的谐波成分。
-输出电流变化较大时容易产生振荡和噪音。
2.正激式开关电源：
优点：
-输出电压稳定性较好，能够提供较为纯净的输出电流。
-输出电流较大，适用于一些高负载应用。
-效率较高，在大部分负载条件下都能保持较高的效率。
缺点：
-体积较大，结构相对复杂。
-成本较高。
-在负载率低时效率较低。
3.推挽式开关电源：
优点：
-输出频率较高，适用于一些高频应用。
-输出电压稳定性较好。
-体积相对较小，结构简单。
缺点：
-输出电流相对较小。
-效率较低，在大负载条件下会有较大的功率损耗。
-容易受到电容和电感等元器件的损耗影响，导致输出电压不稳定。
4.半桥式开关电源：
优点：
-输出电压稳定性较好。
-输出电流较大。
-效率较高。
-结构简单，成本相对较低。
缺点：
-输入电流波形较复杂，含有较高的谐波成分。
-输出电流较小负载时容易出现振荡。
-适用负载范围较窄。
5.全桥式开关电源：
优点：
-输出电压稳定性较好。
-输出电流较大。
-效率较高。
-结构简单，成本相对较低。
缺点：
-输入电流波形较复杂，含有较高的谐波成分。
-输出电流较小负载时容易出现振荡。
-适用负载范围较窄。
总结：
根据以上分析，不同的开关电源拓扑在不同应用场景中具有不同的优
缺点。
在选择开关电源时，应根据具体应用需求，综合考虑输出电压稳定性、输出电流、效率、结构复杂性、成本等因素，选择最适合的拓扑结构。
