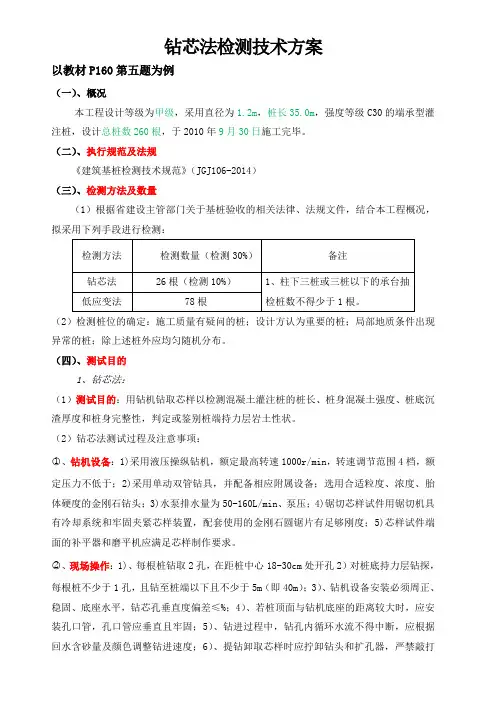

钻芯法技术方案

钻芯法检测技术方案以教材P160第五题为例（一）、概况本工程设计等级为甲级，采用直径为1.2m，桩长35.0m，强度等级C30的端承型灌注桩，设计总桩数260根，于2010年9月30日施工完毕。

（二）、执行规范及法规《建筑基桩检测技术规范》（JGJ106-2014）（三）、检测方法及数量（1）根据省建设主管部门关于基桩验收的相关法律、法规文件，结合本工程概况，拟采用下列手段进行检测：（2）检测桩位的确定：施工质量有疑问的桩；设计方认为重要的桩；局部地质条件出现异常的桩；除上述桩外应均匀随机分布。

（四）、测试目的1、钻芯法：（1）测试目的：用钻机钻取芯样以检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。

（2）钻芯法测试过程及注意事项：○1、钻机设备：1)采用液压操纵钻机，额定最高转速1000r/min，转速调节范围4档，额定压力不低于；2)采用单动双管钻具，并配备相应附属设备；选用合适粒度、浓度、胎体硬度的金刚石钻头；3)水泵排水量为50-160L/min、泵压；4)锯切芯样试件用锯切机具有冷却系统和牢固夹紧芯样装置，配套使用的金刚石圆锯片有足够刚度；5)芯样试件端面的补平器和磨平机应满足芯样制作要求。

○2、现场操作：1)、每根桩钻取2孔，在距桩中心18-30cm处开孔2）对桩底持力层钻探，每根桩不少于1孔，且钻至桩端以下且不少于5m（即40m）；3）、钻机设备安装必须周正、稳固、底座水平，钻芯孔垂直度偏差≤%；4）、若桩顶面与钻机底座的距离较大时，应安装孔口管，孔口管应垂直且牢固；5）、钻进过程中，钻孔内循环水流不得中断，应根据回水含砂量及颜色调整钻进速度；6）、提钻卸取芯样时应拧卸钻头和扩孔器，严禁敲打卸芯；7）、每回次进尺宜控制在1.5m内，钻至桩底时，应采取适宜的钻芯方法和工艺钻取沉渣并测定沉渣厚度，并采用适宜的方法对桩底持力层岩土性状进行鉴别；8）、钻取的芯样应由上而下按回次顺序放进芯样箱中，芯样侧面应清晰表明回次数、块号、本回次总块数，并按照钻芯法检测现场操作记录表及时记录钻进情况和钻进异常情况；9)、按钻芯法检测芯样编录表对芯样混凝土、桩底沉渣及桩端持力层作详细编录；10）、对芯样和标有工程名称、桩号、钻芯孔号、芯样试件采取位置、桩长、孔深、检测单位名称的表示牌全貌拍照；11）当单桩质量评价满足设计要求是，应采用压力，从钻孔底向上用水泥浆回灌封闭，否则应封存钻芯孔，留待处理。

洪城路以南（西桃花河小区）旧城（棚户区）改造（安置房）项目灌注桩钻芯法检测后续注浆施工方案编 制：审 核：审 批：北京城建集团有限责任公司洪城路以南（西桃花河小区）旧城（棚户区）改造（安置房）项目经理部2018年 月日目录一、工程概况： (1)二、施工准备 (1)三、工作机理 (2)四、主要机具和材料 (2)五、施工工艺及质量要求 (2)六、施工过程中的注意事项 (4)七、材料质量要求及节约措施 (4)八、安全生产、文明施工 (4)一、工程概况：1、工程名称：洪城路以南（西桃花河小区）旧城（棚户区）改造（安置房）项目2、建设单位：南昌市西湖城市建设投资发展有限公司3、监理单位：江西省建设监理有限公司4、设计单位：江西省建筑设计研究总院5、勘查单位：江西省煤矿设计院勘察所6、施工单位：北京城建集团有限责任公司7、建设地点：南昌市西湖区洪城路以北，桃苑大街以南，桃花路以西，丰物路南北两侧地块。

本工程由8栋高层住宅楼，一个3层幼儿园和和三个1层地下室组成。

基础为桩基础、筏板下承台基础（幼儿园为独立基础），桩基础采用成孔灌注桩，桩径规格有700、800两种。

本工程反循环成孔混凝土灌注桩共计1541根，其中直径700的桩1173根，直径800的桩366根，目前已具备检测条件，根据《建筑基桩检测技术规范》（JGJ106-2014）的要求，采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层，抽检数量不应少于总桩数的10%，且不应少于10 根，建设单位委托检测单位对本工程基桩进行了钻芯法检测，根据检测单位检测方案，本工程共需取芯171根，其中5#楼住宅桩基已取芯完毕。

钻芯完成后，根据《建筑基桩检测技术规范》的要求，采用0.5～1.0Mpa压力，从钻芯孔孔底往上用水泥浆回灌封闭，需对钻孔进行注浆封堵，特制定本方案。

二、施工准备（一）准备工作内容1.水电引入施工现场；2.完成压浆泵、管线和排水及及泥浆池的设置；3.安排人员作好现场保卫工作；4.机具、人员进场；5.所需材料：水泥及膨胀剂等外掺剂的进场；6.设备调试；7.开工前进行施工技术交底和安全教育。

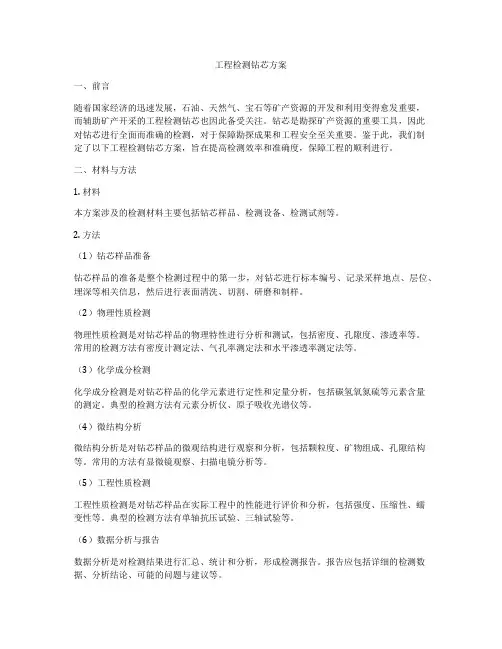

工程检测钻芯方案一、前言随着国家经济的迅速发展，石油、天然气、宝石等矿产资源的开发和利用变得愈发重要，而辅助矿产开采的工程检测钻芯也因此备受关注。

钻芯是勘探矿产资源的重要工具，因此对钻芯进行全面而准确的检测，对于保障勘探成果和工程安全至关重要。

鉴于此，我们制定了以下工程检测钻芯方案，旨在提高检测效率和准确度，保障工程的顺利进行。

二、材料与方法1. 材料本方案涉及的检测材料主要包括钻芯样品、检测设备、检测试剂等。

2. 方法（1）钻芯样品准备钻芯样品的准备是整个检测过程中的第一步，对钻芯进行标本编号、记录采样地点、层位、埋深等相关信息，然后进行表面清洗、切割、研磨和制样。

（2）物理性质检测物理性质检测是对钻芯样品的物理特性进行分析和测试，包括密度、孔隙度、渗透率等。

常用的检测方法有密度计测定法、气孔率测定法和水平渗透率测定法等。

（3）化学成分检测化学成分检测是对钻芯样品的化学元素进行定性和定量分析，包括碳氢氧氮硫等元素含量的测定。

典型的检测方法有元素分析仪、原子吸收光谱仪等。

（4）微结构分析微结构分析是对钻芯样品的微观结构进行观察和分析，包括颗粒度、矿物组成、孔隙结构等。

常用的方法有显微镜观察、扫描电镜分析等。

（5）工程性质检测工程性质检测是对钻芯样品在实际工程中的性能进行评价和分析，包括强度、压缩性、蠕变性等。

典型的检测方法有单轴抗压试验、三轴试验等。

（6）数据分析与报告数据分析是对检测结果进行汇总、统计和分析，形成检测报告。

报告应包括详细的检测数据、分析结论、可能的问题与建议等。

三、设备与仪器为了实现上述检测方法，需要使用一系列设备和仪器，包括但不限于密度计、气孔率仪、水平渗透率仪、元素分析仪、原子吸收光谱仪、显微镜、扫描电镜、单轴抗压试验机、三轴试验机等。

四、质量控制与质量保证在进行工程检测钻芯时，质量控制是非常重要的环节。

首先，对于样品的制备应严格按照规程进行，确保样品的代表性和可靠性。

其次，对于检测设备和仪器的校准和管理也是至关重要的，以确保检测过程的准确性和可重复性。

工程桩钻芯法检测方案随着城市化进程的不断加快，工程建设成为了城市发展中必不可少的一部分。

而在大型建筑工程中，桩基是一种重要的地基处理工艺，用于解决地基承载力较差的状况，以保证建筑物及其结构的安全性和稳定性。

在桩基施工过程中，桩基的质量和工程安全问题，常常引起工程师的高度重视。

而工程桩的质量检测则非常重要，而桩基钻芯法检测是一种常用的检测方法之一。

桩基钻芯法检测是通过将锯齿状的刀具切入桩身，取出来的岩土芯进行检验，以获取有关地质情况、强度和承载能力的一系列参数。

这个方法具有检验速度快、结果准确、取芯深度较大等优点。

在大型工程中应用广泛，常常充当着重要的检测手段。

一、桩基钻芯法检测的原理1.岩土芯的提取在桩身进入岩石或者较硬地质层时，应该进行钻芯提取。

这需要利用专门的钻芯设备，在桩身进入深处后，可以通过采用不同类型的取芯钻具，将岩土芯进行提取。

在提取的过程中应该保证取芯的完整性，避免岩土芯的坍落，从而导致检测失真。

2.岩土芯的检测在取得岩土芯之后，需要对其进行具体的实验室检测。

这包括对岩土芯的物理性质、力学性质、化学性质等多方面进行分析和实验，以得到关于岩土芯的各种参数和特性。

这是对桩基质量的评估和保证提供了重要数据。

二、桩基钻芯法检测的步骤1. 确定检测点和检测深度在桩基工程完成后，需要确定进行钻芯法检测的具体位置和深度。

这需要根据工程设计要求和施工现场的实际情况进行综合考虑。

选择好检测点之后，需要确定对应的检测深度。

2. 钻芯提取在确定好检测点和检测深度之后，就需要进行钻芯提取的工作。

这是需要使用专门的设备和工具来完成的。

需要进行严格的安全防护，并且要保证提取的岩土芯的完整性。

3. 岩土芯的实验室检测提取到的岩土芯需要送往实验室进行详细的检测。

这包括物理力学性质的检测，如抗压强度、抗拉强度、抗压弹性模量等；另外还需要进行岩土芯的化学性质、渗透性等方面的检测。

4. 检测报告编制在完成实验室检测后，需要对检测结果进行整理和分析。

《钻芯法检测混凝土强度技术规程》cecs 03《钻芯法检测混凝土强度技术规程》是中国工程建设行业中的一项重要技术规程。

该规程主要针对利用钻芯法对混凝土强度进行非破坏性检测的方法和要求进行了详细规定。

本文将详细介绍《钻芯法检测混凝土强度技术规程》的内容和步骤。

1. 引言混凝土结构是现代工程建设中应用广泛的一种建筑材料。

为了保证混凝土结构的质量和安全性，对混凝土强度进行检测是必不可少的。

传统的混凝土强度检测方法需要破坏混凝土结构，因此非破坏性检测方法备受关注。

而钻芯法作为一种有效的非破坏性检测方法，被广泛应用于工程建设领域。

《钻芯法检测混凝土强度技术规程》的发布，为钻芯法的应用提供了准确可行的指导。

2. 技术规范的主要内容《钻芯法检测混凝土强度技术规程》主要包含以下内容：（1）技术原理：阐述了通过钻芯法对混凝土强度进行检测的基本原理和技术要点。

（2）设备和工具：规定了进行钻芯法检测所需的设备和工具，包括钻芯钻机、钻芯、钻芯切割器等。

（3）样品选取：对混凝土样品的选取方法和要求进行了详细规定，确保样本的代表性和可靠性。

（4）钻芯采集：对进行钻芯采集的步骤和要求进行了详细描述，确保采集到的钻芯样本能准确反映混凝土结构的强度。

（5）取芯试验：规定了取芯试验的具体步骤和要求，包括芯样的处理、试验机的使用等，确保试验结果的准确性和可靠性。

（6）结果分析与评定：对取芯试验结果的分析和评定方法进行了详细规定，根据试验结果确定混凝土结构的强度等级。

（7）质量控制：对进行钻芯法检测时所需的质量控制措施进行了详细说明，包括设备校验、样品存储、试验环境等。

（8）报告编制：规定了检测报告的编制要求和内容，确保报告的规范性和可读性。

3. 技术规范的应用步骤根据《钻芯法检测混凝土强度技术规程》的要求，进行钻芯法检测混凝土强度的步骤如下：（1）确定检测目标和检测位置：根据工程需要，确定需要检测混凝土强度的目标和位置。

（2）选取合适的设备和工具：根据试验目标和工程条件，选取适合的钻芯钻机和其他辅助工具。

钻芯法检测方案范文钻芯法是当前广泛应用于地质勘探领域的一种检测方法，通过钻取地下岩石，获取钻芯来进行相应的检测，以获取地下岩石的物理、化学特征信息。

钻芯法的检测方案主要包含以下几个方面的内容：采集钻芯、测量物性、分析岩石成分及结构。

首先，钻芯的采集是钻芯法检测的关键步骤之一、采集钻芯需要选择合适的钻具，将其插入井孔中，通过转动和推进钻进井孔的方法，将钻头钻入地下岩石中。

在钻进过程中，需要随时监测钻进的进展情况，以及通过记录井孔的岩芯长度和位置信息。

当到达目标层位后，停止钻进工作，使用取芯器从井孔中取出钻芯。

接下来，钻芯的测量物性是对其进行物理性质测试的重要环节。

主要包括钻芯的物理性质和测量方法。

物理性质包括钻芯的密度、孔隙度、含水量、渗透率等。

测量方法常包括测量孔隙度的方法有测流法、波测法等。

测量密度常用的方法有核密度法、氘测法、X光测密等。

对于含水量的测量主要采用烘干法、饱和法等。

进一步，钻芯的分析岩石成分及结构也是钻芯法检测的重要内容。

岩石成分分析主要包括岩石的矿物成分、化学成分和有机质含量等。

矿物成分分析可以通过显微镜下进行矿物鉴定和计数，也可以通过X射线衍射、电子探针等物理化学方法分析。

化学成分分析则需要将钻芯样品进行样品制备和测定，常见的有火花光度法、离子色谱法、电感耦合等离子体发射光谱法等。

有机质含量的测定则可以通过岩石样品的有机质提取和热解物质的分析得到。

此外，钻芯法检测方案还需考虑实验室和现场工作的操作规范及仪器设备的选择和维护等问题。

在实施检测方案时，应遵循标准化和规范化的操作流程，确保实验结果的准确性和可靠性。

同时，选择适当的仪器设备，定期进行仪器设备的校准和维护，以保持其正常运行。

总之，钻芯法是地质勘探领域常用的检测方法，通过钻取地下岩石并获取钻芯，可获取地下岩石的物理、化学特征信息。

钻芯法的检测方案包括钻芯的采集、测量物性、分析岩石成分及结构等多个方面内容，需要进行相应的实验和分析。

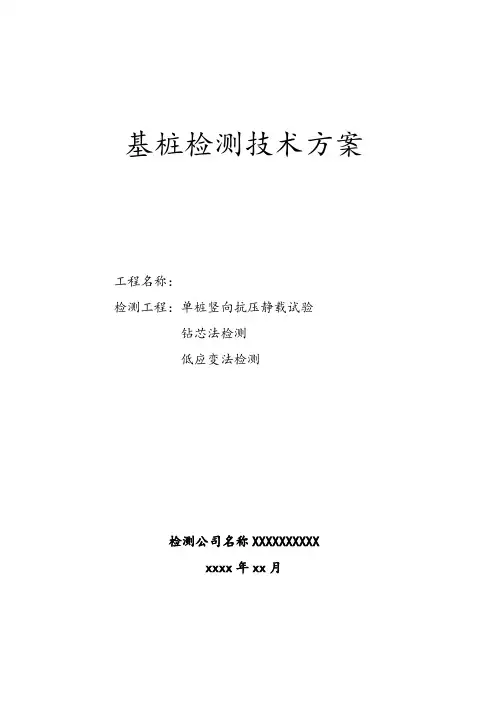

基桩检测技术方案工程名称：检测工程：单桩竖向抗压静载试验钻芯法检测低应变法检测检测公司名称XXXXXXXXXXxxxx年xx月目录一、概况 ---------------------------------------------------------------------- - 2 -二、试验方法 ---------------------------------------------------------------- - 2 -三、试验目的 ---------------------------------------------------------------- - 2 -四、试验依据 ---------------------------------------------------------------- - 2 -五、检测工作量 ------------------------------------------------------------- - 2 -六、试验所用主要仪器设备 ---------------------------------------------- - 3 -七、设备安装 ---------------------------------------------------------------- - 3 -八、试验步骤 ---------------------------------------------------------------- - 4 -九、试验结果 ---------------------------------------------------------------- - 6 -十、试验进度方案 ---------------------------------------------------------- - 9 - 十一、平安生产措施 ------------------------------------------------------- - 9 - 十二、委托方的配合工作 ------------------------------------------------ - 10 - 十三、其它 ------------------------------------------------------------------ - 10 -基桩检测技术方案一、概况xxxxxxxxxxx二、试验方法1、单桩竖向抗压静载试验；2、钻芯法检测；3、低应变法检测。

钻芯取样实施方案一、引言钻芯取样是地质勘探中非常重要的一项工作，通过对地下岩石的取样分析，可以为后续的地质勘探工作提供重要的参考信息。

因此，制定一套科学、合理的钻芯取样实施方案对于勘探工作的顺利进行具有重要意义。

二、前期准备在进行钻芯取样前，需要做好充分的前期准备工作。

首先，需要对勘探区域的地质情况进行详细的调查和分析，了解地层结构、岩性特征等信息。

其次，需要选择合适的钻机设备和钻具，确保能够满足取样的深度和精度要求。

同时，还需要对取样工作人员进行培训，确保他们具备必要的技能和知识。

三、现场实施1. 钻孔布置在进行钻芯取样前，需要根据前期的地质调查结果，合理布置钻孔位置。

钻孔的布置应考虑地层的变化、地质构造、地下水情况等因素，以确保取样的代表性和准确性。

2. 钻孔施工钻孔施工是取样工作的关键环节。

在进行钻孔施工时，需要根据地层情况选择合适的钻具和钻进参数，同时要对钻孔进行实时监测，确保钻孔的垂直度和稳定性。

此外，还需要对钻孔进行清洗和冲洗，以确保取样的干净和完整。

3. 钻芯取样在完成钻孔施工后，需要进行钻芯取样。

在取样过程中，需要根据地层情况选择合适的取芯器和取样参数，确保取样的代表性和准确性。

同时，还需要对取样芯进行标识和记录，以便后续的实验分析和研究。

四、质量控制在进行钻芯取样工作时，需要严格控制取样的质量。

首先，需要对取样工作人员进行严格的管理和监督，确保他们按照规定的操作流程进行工作。

其次，需要对取样设备和工具进行定期检查和维护，确保其正常运行和使用。

同时，还需要对取样过程进行实时监测和记录，以确保取样的准确性和可靠性。

五、安全保障在进行钻芯取样工作时，需要严格遵守相关的安全操作规程，确保取样工作的安全进行。

同时，还需要对取样现场进行安全检查和隐患排查，确保取样工作的安全可靠。

六、总结钻芯取样是地质勘探工作中非常重要的一项工作，其实施方案的科学性和合理性对于勘探工作的顺利进行具有重要意义。

建筑基桩钻芯法检测技术方案1.1一般规定1.1.1 本方法适用于检测混凝土灌注桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性。

当采用本方法判定或鉴别桩端持力层岩土性状时，钻探深度应满足设计要求。

1.1.2 每根受检桩的钻芯孔数和钻孔位置，应符合下列规定：1桩径小于1.2m的桩的钻孔数量可为１～2个孔，桩径为1.2m～1.6m的桩的钻孔数量宜为2个孔，桩径大于1.6m 的桩的钻孔数量宜为3个孔；2 当钻芯孔为1个时，宜在距桩中心10cm～15cm的位置开孔；当钻芯孔为2个或2个以上时，开孔位置宜在距桩中心（0.15～0.25）D内均匀对称布置；3对桩端持力层的钻探，每根受检桩不应少于1个孔。

1.1.3 当选择钻芯法对桩身质量、桩底沉渣、桩端持力层进行验证检测时，受检桩的钻芯孔数可为1孔。

1.2 设备1.2.1钻取芯样宜采用液压操纵的高速钻机，并配置适宜的水泵、孔口管、扩孔器、卡簧、扶正稳定器和可捞取松软渣样的钻具。

1.2.2 基桩桩身混凝土钻芯检测，应采用单动双管钻具钻取芯样，严禁使用单动单管钻具。

1.2.3 钻头应根据混凝土设计强度等级选用合适粒度、浓度、胎体硬度的金刚石钻头，且外径不宜小于100mm。

1.2.4锯切芯样的锯切机应具有冷却系统和夹紧固定装置。

芯样试件端面的补平器和磨平机，应满足芯样制作的要求。

1.3现场检测1.3.1钻机设备安装必须周正、稳固、底座水平。

钻机在钻芯过程中不得发生倾斜、移位，钻芯孔垂直度偏差不得大于0.5％。

1.3.2 每回次钻孔进尺宜控制在1.5m内；钻至桩底时，宜采取减压、慢速钻进、干钻等适宜的方法和工艺，钻取沉渣并测定沉渣厚度；对桩底强风化岩层或土层，可采用标准贯入试验、动力触探等方法对桩端持力层的岩土性状进行鉴别。

1.3.3 钻取的芯样应按回次顺序放进芯样箱中；钻机操作人员应按本规范附录D表D.0.1-1的格式记录钻进情况和钻进异常情况，对芯样质量进行初步描述；检测人员应按本规范附录D表D.0.1-2的格式对芯样混凝土，桩底沉渣以及桩端持力层详细编录。

钻孔取芯方案实施
钻孔取芯方案的实施需要以下步骤：
1. 确定取芯目的：确定需要取芯的目的，例如地质勘探、矿产勘探、建筑工程等。

2. 选择合适的钻机：根据取芯的深度、地质情况和取芯目的选择合适的钻机。

常用的钻机有旋转钻机、锤击钻机和循环钻机等。

3. 准备钻具和材料：根据钻机的要求准备合适的钻具和材料，如钻头、套管、管柱、钻杆等。

4. 安装钻机和钻具：根据钻机的操作手册，按要求安装钻机和钻具，并确保安全可靠。

5. 进行预钻操作：先进行一段预钻操作，将钻杆逐渐下入到取芯点位，以确定地层情况和钻具的适应性。

6. 开始取芯：根据实际需要，选择合适的取芯方式，如旋转钻芯、回转钻芯、旋耕钻芯等，将钻杆缓慢下入地层，同时进行冲洗作业，以确保顺利取芯。

7. 取芯结束及处理：当取芯深度达到要求后，停止取芯操作，将取芯器或钻杆提出地面，并妥善处理好取得的芯样。

8. 清理井孔：取芯完成后，对井孔进行清理，将废弃的岩
屑和水泥浆等杂质清除干净。

9. 记录和分析取芯数据：将取芯过程中的数据进行记录和
整理，并根据取得的芯样进行分析和测试，以得出有关地质、工程或其他信息。

10. 总结和评估：根据实施过程和结果进行总结和评估，提出改进措施和经验教训，为以后的钻孔取芯工作提供参考。

以上是一般钻孔取芯方案的实施步骤，具体的方案和操作
细节还需根据具体情况进行调整和补充。

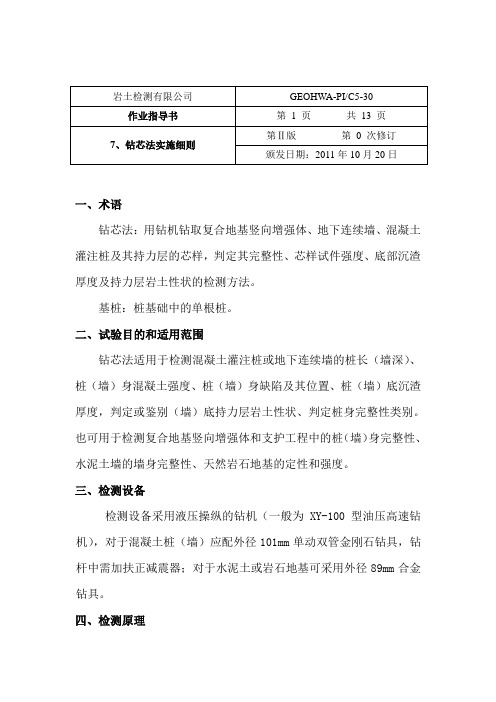

岩土检测有限公司GEOHWA-PI/C5-30 作业指导书第 1 页共13 页7、钻芯法实施细则第Ⅱ版第0 次修订颁发日期：2011年10月20日一、术语钻芯法：用钻机钻取复合地基竖向增强体、地下连续墙、混凝土灌注桩及其持力层的芯样，判定其完整性、芯样试件强度、底部沉渣厚度及持力层岩土性状的检测方法。

基桩：桩基础中的单根桩。

二、试验目的和适用范围钻芯法适用于检测混凝土灌注桩或地下连续墙的桩长（墙深）、桩（墙）身混凝土强度、桩（墙）身缺陷及其位置、桩（墙）底沉渣厚度，判定或鉴别（墙）底持力层岩土性状、判定桩身完整性类别。

也可用于检测复合地基竖向增强体和支护工程中的桩（墙）身完整性、水泥土墙的墙身完整性、天然岩石地基的定性和强度。

三、检测设备检测设备采用液压操纵的钻机（一般为XY-100型油压高速钻机），对于混凝土桩（墙）应配外径101mm单动双管金刚石钻具，钻杆中需加扶正减震器；对于水泥土或岩石地基可采用外径89mm合金钻具。

四、检测原理通过钻芯直接将桩（墙）身混凝土（或水泥土）和持力层抽出来，通过量测深度和外观判断直观地揭露混凝土（或水泥土）的质量、桩岩土检测有限公司GEOHWA-PI/C5-30作业指导书第 2 页共13 页7、钻芯法实施细则第Ⅱ版第0 次修订颁发日期：2011年10月20日底沉渣和持力层情况，用压力实验机对混凝土（或水泥土）和基岩进行抗压强度试验，获知其强度。

把检测数据和设计与规范的要求相比较，获知检测对象的质量状况。

五、执行标准广东省标准《建筑地基基础检测规范》（DBJ15－60－2008）；行业标准《建筑基桩检测技术规范》（JGJ 106－2003）；国家标准《岩土工程勘察规范》（GB50021－2001）；国家标准《建筑地基基础设计规范》（GB50007-2002）；广东省标准《建筑地基基础设计规范》（DBJ15-31-2003）。

六、基本规定1、调查、资料收集的内容（1）收集被检测工程的岩土工程勘察资料、地基基础设计与施工资料；了解施工工艺和施工中出现的一场情况；（2）进一步明确委托方的具体要求；（3）分析检测项目实施的可行性。

洪城路以南（西桃花河小区）旧城（棚户区）改造（安置房）项目灌注桩钻芯法检测后续注浆施工方案编制：审核：审批：北京城建集团有限责任公司洪城路以南（西桃花河小区）旧城（棚户区）改造（安置房）项目经理部2018年月日目录一、工程概况： (1)二、施工准备 (1)三、工作机理 (2)四、主要机具和材料 (2)五、施工工艺及质量要求 (2)六、施工过程中的注意事项 (3)七、材料质量要求及节约措施 (4)八、安全生产、文明施工 (4)一、工程概况：1、工程名称：洪城路以南（西桃花河小区）旧城（棚户区）改造（安置房）项目2、建设单位：南昌市西湖城市建设投资发展有限公司3、监理单位：江西省建设监理有限公司4、设计单位：江西省建筑设计研究总院5、勘查单位：江西省煤矿设计院勘察所6、施工单位：北京城建集团有限责任公司7、建设地点：南昌市西湖区洪城路以北，桃苑大街以南，桃花路以西，丰物路南北两侧地块。

本工程由8栋高层住宅楼，一个3层幼儿园和和三个1层地下室组成。

基础为桩基础、筏板下承台基础（幼儿园为独立基础），桩基础采用成孔灌注桩，桩径规格有700、800两种。

本工程反循环成孔混凝土灌注桩共计1541根，其中直径700的桩1173根，直径800的桩366根，目前已具备检测条件，根据《建筑基桩检测技术规范》（JGJ106-2014）的要求，采用钻芯法测定桩底沉渣厚度并钻取桩端持力层岩土芯样检验桩端持力层，抽检数量不应少于总桩数的10%，且不应少于10 根，建设单位委托检测单位对本工程基桩进行了钻芯法检测，根据检测单位检测方案，本工程共需取芯171根，其中5#楼住宅桩基已取芯完毕。

钻芯完成后，根据《建筑基桩检测技术规范》的要求，采用 0.5～1.0Mpa 压力，从钻芯孔孔底往上用水泥浆回灌封闭，需对钻孔进行注浆封堵，特制定本方案。

二、施工准备（一）准备工作内容1.水电引入施工现场；2.完成压浆泵、管线和排水及及泥浆池的设置；3.安排人员作好现场保卫工作；4.机具、人员进场；5.所需材料：水泥及膨胀剂等外掺剂的进场；6.设备调试；7.开工前进行施工技术交底和安全教育。

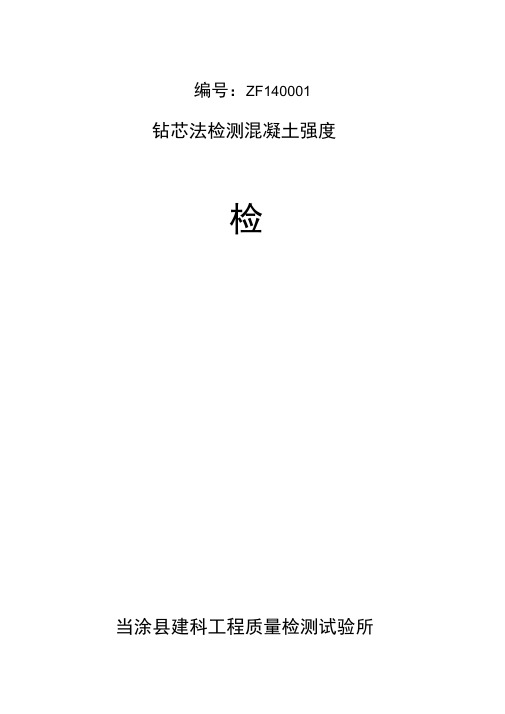

编号：ZF140001钻芯法检测混凝土强度检当涂县建科工程质量检测试验所一、工程概况当涂冠景?御澜湾住宅小区工程10 楼，主体十八层，框剪结构。

二、委托检测项目混凝土钻芯三、检测原因混凝土标养试块抗压强度未达到设计强度四、委托检测部位9#灌注桩五、检测依据《钻芯法检测混凝土强度技术规程》CECS 03 ：2007六、检测要求6.1 钻取芯样及芯样加工、测量的主要设备与仪器均应有产品合格证，计量器具应有检定证书并在有效使用期内；6.2 检测设备：钻芯机、冲击钻、补平装置、游标卡尺；6.3 芯样应在结构或构件的下列部位钻取：a 结构或构件受力较小的部位；b 混凝土强度质量具有代表性的部位；c 便于钻芯机安放与操作的部位；d 避开主筋、预埋件和管线的位置。

七、受检构件的选取7.1 □钻芯法确定检验批的混凝土强度推定值时，芯样应从检测批的结构构件中随机抽取，芯样试件的数量应根据检验批的容量确定，标准芯样试件的最小样本量不宜少于15 个，小直径芯样试件的最小样本量应适当增加（每个芯样应取自一个构件或结构的局部部位）；7.2 □ 钻芯确定单个构件的混凝土强度推定值时，有效芯样试件的数量不应少于 3 个；对于较小构件，有效芯样试件的数量不得少于 2 个；7.3 芯样规格：标准试件，其公称直径不宜小于骨料最大粒径的3 倍；也可采用小直径芯样试件，但其公称直径不应小于70mm 且不得小于骨料最大粒径的 2 倍。

八、实施检测8.1芯样钻取（工程现场）a 钻取芯样时应将钻芯机固定，并应控制进钻的速度；b 当所取芯样高度和质量不能满足要求时，则应重新钻取芯样；c 取出的芯样应由参与选取的各方共同标记，保证芯样的真实性；d 芯样应采取保护措施，避免在运输和贮存中损坏；e 芯样试件内不宜含有钢筋，不能满足此项要求时，抗压试件应符合下列要求：标准芯样试件，每个试件内最多只允许有二根直径小于10mm的钢筋；公称直径小于100mm的芯样试件，每个试件内最多只允许有一根直径小于10mm的钢筋；芯样内的钢筋应与芯样试件的轴线基本垂直并离开端面10mm以上；8.2 芯样的加工（试验室）8.2.1 抗压芯样试件锯切的高度与直径之比（H/d ）应在0.95～1.05之间；8.2.2 芯样应用环氧胶泥或聚合物水泥砂浆补平，抗压强度低于40MPa的芯样试件，可采用水泥砂浆、水泥净浆或聚合物水泥砂浆补平，补平层厚度不宜大于5mm；也可采用硫磺胶泥补平，补平层厚度不宜大于 1.5mm；8.2.3 补平的芯样应进行养护。

钻孔取芯方案实施
钻孔取芯方案的实施主要包括以下几个步骤：
1. 确定钻孔位置：根据取芯目的和要求，确定钻孔的位置和数量，并进行标记。

2. 准备钻探设备：根据实际需要选择合适的钻探设备，包括钻机、钻头、钻杆等，并确保设备的良好状态和充足的供应。

3. 施工准备：清理钻孔周围的杂物和障碍物，确保施工环境的整洁和安全。

4. 钻孔施工：按照设计要求，使用钻机进行钻孔作业。

钻孔过程中需要注意控制钻孔速度和方向，以确保取芯的准确性和质量。

5. 取样处理：钻孔完成后，根据取芯的要求，选择合适的工具和方法进行取样处理。

一般情况下，可以使用取心器和样品管进行取芯，确保样品的完整性和代表性。

6. 样品封存和标识：取样完成后，将样品进行封存和标识，包括样品编号、取芯位置、取样时间等信息，以便后续的
实验和研究。

7. 施工现场清理：清理施工现场，恢复原状，确保施工现
场的整洁和安全。

需要注意的是，在实施钻孔取芯方案时，需要遵守相关的
安全操作规程和环保要求，确保人员和环境的安全。

在施
工过程中，需要根据实际情况进行调整和处理，以保证钻
孔取芯工作的顺利进行。

1 混凝土结构物取芯及试验方案1.1 取芯目的采用钻芯法验证桩基实体强度。

1.2 取芯准备对桩基进行开挖并破除桩头，为了不影响桩基完整性检测结果，在完成桩基完整性检测后再进行桩基钻芯取样。

1.3 取芯方案1.3.1 主要仪器1 取芯采用HZ-15型混凝土钻孔机，管理编号为：CDW522032。

钻芯机采用金刚石薄壁钻头，钻取芯样直径约为100mm，钻芯机应具有足够的刚度和强度，方便移动和固定，具有水冷系统。

2 芯样加工仪器采用DQ-4型自动岩石切割机和SHM-200型双端面磨平机。

1.3.2 芯样钻取及加工1 为了不影响桩基伸入承台的钢筋，采取吊装的方式把钻芯机吊入桩基的中心。

2 钻芯机安装平稳、固定牢靠。

3 钻芯机应规范操作，钻进时冷却水流量应满足现场使用要求，实时填写现场操作记录。

4 芯样卸取时应采取措施保证芯样完整，连续钻取至少能切取3个10cm高的完整芯样试件，根据钻芯机的型号，只需钻取2个钻孔，每个钻孔钻取约25cm 深的芯样，确保能至少锯切3个10cm高的芯样试件。

5 取出的芯样应在监理见证下及时标记，包装完好避免损坏。

6 钻取的芯样应采用锯切机加工，加工尺寸高径比应在0.95-1.05范围内，且锯切平面垂直于芯样轴线。

7 锯切后的芯样采用双端面磨平机磨平。

8 芯样试压前应测量试件的直径、高度、垂直度和平整度，应符合规范的要求。

工程名称：构件名称：取芯部位：取芯日期：表1.3.2-1 钻芯法现场检测记录表1.3.3 安全措施1 为防止机械打击，钻芯机要安排熟悉机械人人员进行操作，避免造成机械打击和机械损坏。

2 现场用电接电由专业电工进行操作，在钻取芯样过程中电工全程旁站，应对突发用电问题。

3 钻进过程中，钻芯机必须固定牢靠，不得松动，避免机械伤害和物体打击。

4 芯样加工过程中由专人操作仪器对芯样试件进行切割、磨平，加工过程中远离仪器避免机械伤害和噪声伤害。

3.4 芯样试件强度试验1 芯样试件应在与被检测结构或构件混凝土环境基本一致的条件下进行试验，当结构或构件处于干燥环境时，芯样试件应在室内自然干燥3d进行试验。
