航图符号的含义

J e p p e s e n航图讲解解析-CAL-FENGHAI.-(YICAI)-Company One11、使用杰普逊航图必须记住以下使用惯例：速度的单位是节； 时间是世界协调时(UTC)； 垂直距离的单位是英尺； 水平距离的单位是海里； 航向是磁航向，除非后缀T 表示为真航向； 航图投影是兰勃特圆锥投影。

2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“0 - #×”。

“”号为从1开始的数字，代表同一个城市的机场编号， “＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。

“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A 开始依次编号。

第一位：同一城市机场编号进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码全称E(HI)欧洲EUROPE高空航路图E(LO)欧洲EUROPE低空航路图E(H/L)欧洲EUROPE高/低空航路图US(HI)美国UNITED STATES高空航路图US(LO)美国UNITED STATES低高空航路图US(LO)NE美国东北沿海NORTHEAST COASTAL低空航路图US(LO)SE美国东南沿海SOUTHEAST COASTAL低空航路图CA(HI)加拿大-阿拉斯加CANADA-ALASKA高空航路图CA(LO)加拿大-阿拉斯加CANADA-ALASKA低空航路图CA(H/L)加拿大-阿拉斯加CANADA-ALASKA高/低空航路图AK(LO)阿拉斯加ALASKA低空航路图AT(H/L)大西洋ATLANTIC OCEAN高/低空航路图P(H/L)太平洋PACIFIC OCEAN高/低空航路图LA(H/L)拉丁美洲LATIN AMERICA高/低空航路图AU(LO)澳大利亚AUSTRALIA低空航路图AU(HI)澳大利亚AUSTRALIA高空航路图AS(H/L)澳大利亚AUSTRALIA高/低空航路图A(HI)非洲AFRICA高空航路图A(H/L)非洲AFRICA高/低空航路图FE(H/L)远东FAR EAST高/低空航路图SA(HI)南美SOUTH AMERICA高空航路图SA(LO)南美SOUTH AMERICA低空航路图EA(H/L)欧亚大陆EURASIA高/低空航路图ME(H/L)中东MIDDLE EAST高/低空航路图ME(HI)中东MIDDLE EAST高空航路图CH(H/L)中国CHINA高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节； 时间是世界协调时(UTC)； 垂直距离的单位是英尺； 水平距离的单位是海里； 航向是磁航向，除非后缀T 表示为真航向； 航图投影是兰勃特圆锥投影。

2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1开始的数字，代表同一个城市的机场编号， “＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。

“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A 开始依次编号。

进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码全称E(HI) 欧洲EUROPE高空航路图E(LO) 欧洲EUROPE低空航路图E(H/L) 欧洲EUROPE高/低空航路图US(HI) 美国UNITED STATES高空航路图US(LO) 美国UNITED STATES低高空航路图US(LO)NE 美国东北沿海NORTHEAST COASTAL低空航路图US(LO)SE 美国东南沿海SOUTHEAST COASTAL低空航路图CA(HI) 加拿大-阿拉斯加CANADA-ALASKA高空航路图CA(LO) 加拿大-阿拉斯加CANADA-ALASKA低空航路图CA(H/L) 加拿大-阿拉斯加CANADA-ALASKA高/低空航路图AK(LO) 阿拉斯加ALASKA低空航路图AT(H/L) 大西洋ATLANTIC OCEAN高/低空航路图P(H/L) 太平洋PACIFIC OCEAN高/低空航路图LA(H/L) 拉丁美洲LATIN AMERICA高/低空航路图AU(LO) 澳大利亚AUSTRALIA低空航路图AU(HI) 澳大利亚AUSTRALIA高空航路图AS(H/L) 澳大利亚AUSTRALIA高/低空航路图A(HI) 非洲AFRICA高空航路图A(H/L) 非洲AFRICA高/低空航路图FE(H/L) 远东FAR EAST高/低空航路图SA(HI) 南美SOUTH AMERICA高空航路图SA(LO) 南美SOUTH AMERICA低空航路图EA(H/L) 欧亚大陆EURASIA高/低空航路图ME(H/L) 中东MIDDLE EAST高/低空航路图ME(HI) 中东MIDDLE EAST高空航路图CH(H/L) 中国CHINA高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节； 时间是世界协调时(UTC)； 垂直距离的单位是英尺； 水平距离的单位是海里； 航向是磁航向，除非后缀T 表示为真航向； 航图投影是兰勃特圆锥投影。

2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1开始的数字，代表同一个城市的机场编号， “＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。

“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A 开始依次编号。

进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表6巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

除非后面跟有“T”字母代表真方位角，否则所有方位角均为磁方位角。

巡航高度刻度盘的每个扇区中包含相应飞行方向的建议高度。

巡航高度可以使用英尺、飞行高度层（百英尺），和/或米为单位进行报告。

7、航路图的定位信息航路图上的主要定位信息包括经纬网格、等磁差线、网格最低偏航高度（Grid MORA）和有限的地形信息。

1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节； 时间是世界协调时(UTC)； 垂直距离的单位是英尺； 水平距离的单位是海里； 航向是磁航向，除非后缀T 表示为真航向； 航图投影是兰勃特圆锥投影。

2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1开始的数字，代表同一个城市的机场编号， “＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。

“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A 开始依次编号。

进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码全称E(HI) 欧洲EUROPE高空航路图E(LO) 欧洲EUROPE低空航路图E(H/L) 欧洲EUROPE高/低空航路图US(HI) 美国UNITED STATES高空航路图US(LO) 美国UNITED STATES低高空航路图US(LO)NE 美国东北沿海NORTHEAST COASTAL低空航路图US(LO)SE 美国东南沿海SOUTHEAST COASTAL低空航路图CA(HI) 加拿大-阿拉斯加CANADA-ALASKA高空航路图CA(LO) 加拿大-阿拉斯加CANADA-ALASKA低空航路图CA(H/L) 加拿大-阿拉斯加CANADA-ALASKA高/低空航路图AK(LO) 阿拉斯加ALASKA低空航路图AT(H/L) 大西洋ATLANTIC OCEAN高/低空航路图P(H/L) 太平洋PACIFIC OCEAN高/低空航路图LA(H/L) 拉丁美洲LATIN AMERICA高/低空航路图AU(LO) 澳大利亚AUSTRALIA低空航路图AU(HI) 澳大利亚AUSTRALIA高空航路图AS(H/L) 澳大利亚AUSTRALIA高/低空航路图A(HI) 非洲AFRICA高空航路图A(H/L) 非洲AFRICA高/低空航路图FE(H/L) 远东FAR EAST高/低空航路图SA(HI) 南美SOUTH AMERICA高空航路图SA(LO) 南美SOUTH AMERICA低空航路图EA(H/L) 欧亚大陆EURASIA高/低空航路图ME(H/L) 中东MIDDLE EAST高/低空航路图ME(HI) 中东MIDDLE EAST高空航路图CH(H/L) 中国CHINA高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

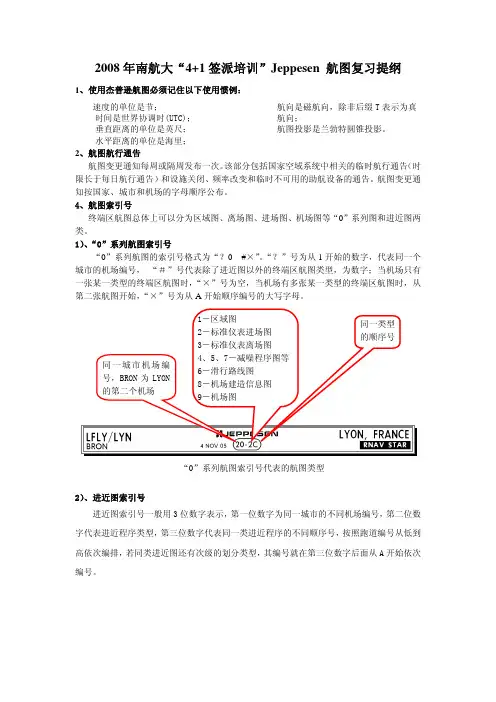

2008年南航大“4+1签派培训”Jeppesen 航图复习提纲1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；时间是世界协调时(UTC)；垂直距离的单位是英尺；水平距离的单位是海里；航向是磁航向，除非后缀T表示为真航向；航图投影是兰勃特圆锥投影。

2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A开始顺序编号的大写字母。

“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。

进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码 全称E(HI) 欧洲EUROPE 高空航路图 E(LO) 欧洲EUROPE 低空航路图E(H/L) 欧洲EUROPE 高/低空航路图 US(HI) 美国UNITED STATES 高空航路图 US(LO) 美国UNITED STATES 低高空航路图US(LO)NE 美国东北沿海NORTHEAST COASTAL 低空航路图 US(LO)SE 美国东南沿海SOUTHEAST COASTAL 低空航路图 CA(HI) 加拿大-阿拉斯加CANADA-ALASKA 高空航路图 CA(LO) 加拿大-阿拉斯加CANADA-ALASKA 低空航路图 CA(H/L) 加拿大-阿拉斯加CANADA-ALASKA 高/低空航路图 AK(LO) 阿拉斯加ALASKA 低空航路图AT(H/L) 大西洋ATLANTIC OCEAN 高/低空航路图 P(H/L) 太平洋PACIFIC OCEAN 高/低空航路图 LA(H/L) 拉丁美洲LATIN AMERICA 高/低空航路图 AU(LO) 澳大利亚AUSTRALIA 低空航路图 AU(HI) 澳大利亚AUSTRALIA 高空航路图 AS(H/L) 澳大利亚AUSTRALIA 高/低空航路图 A(HI) 非洲AFRICA 高空航路图 A(H/L) 非洲AFRICA 高/低空航路图 FE(H/L) 远东FAR EAST 高/低空航路图 SA(HI)南美SOUTH AMERICA 高空航路图第一位： 同一城市机场编号第二位：进近程序类型 1－ILS, MLS, GLS or LOC 2－RNAV （GPS ） 3－VOR 6－NDB 8－GPS9－RNAV, Visual, Vicinity第三位： 同一类型的顺序号SA(LO) 南美SOUTH AMERICA低空航路图EA(H/L) 欧亚大陆EURASIA高/低空航路图ME(H/L) 中东MIDDLE EAST高/低空航路图ME(HI) 中东MIDDLE EAST高空航路图CH(H/L) 中国CHINA高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

2008年南航大“4+1签派培训”Jeppesen 航图复习提纲1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；时间是世界协调时(UTC)；垂直距离的单位是英尺；水平距离的单位是海里；航向是磁航向，除非后缀T表示为真航向；航图投影是兰勃特圆锥投影。

2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A开始顺序编号的大写字母。

“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。

进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表6巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

除非后面跟有“T”字母代表真方位角，否则所有方位角均为磁方位角。

巡航高度刻度盘的每个扇区中包含相应飞行方向的建议高度。

巡航高度可以使用英尺、飞行高度层（百英尺），和/或米为单位进行报告。

7、航路图的定位信息航路图上的主要定位信息包括经纬网格、等磁差线、网格最低偏航高度（Grid MORA）和有限的地形信息。

1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；航向是磁航向，除非后缀T表示为真时间是世界协调时(UTC)；航向；垂直距离的单位是英尺；航图投影是兰勃特圆锥投影。

水平距离的单位是海里；2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1 开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。

1－区域图同一类型2－标准仪表进场图的顺序号3－标准仪表离场图同一城市机场编号，BRON 为L YON 的第二个机场4、5、7－减噪程序图等6－滑行路线图8－机场建造信息图9－机场图“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。

第二位：进近程序类型1－ILS, MLS, GLS or LOC2－RNAV（GPS）3－VOR第三位：6－NDB第一位：同一类型8－GPS同一城市的顺序号9－RNAV, Visual, Vicinity机场编号进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码全称E(HI) 欧洲E UROPE 高空航路图E(LO) 欧洲E UROPE 低空航路图E(H/L) 欧洲E UROPE 高/低空航路图US(HI) 美国U NITED STATES 高空航路图US(LO) 美国U NITED STATES 低高空航路图US(LO)NE 美国东北沿海N ORTHEAST COASTAL 低空航路图US(LO)SE 美国东南沿海S OUTHEAST COASTAL 低空航路图CA(HI) 加拿大-阿拉斯加C ANADA-ALASKA 高空航路图CA(LO) 加拿大-阿拉斯加C ANADA-ALASKA 低空航路图CA(H/L) 加拿大-阿拉斯加C ANADA-ALASKA 高/低空航路图AK(LO) 阿拉斯加A LASKA 低空航路图AT(H/L) 大西洋A TLANTIC OCEAN 高/低空航路图P(H/L) 太平洋P ACIFIC OCEAN 高/低空航路图LA(H/L) 拉丁美洲L ATIN AMERICA 高/低空航路图AU(LO) 澳大利亚A USTRALIA 低空航路图AU(HI) 澳大利亚A USTRALIA 高空航路图AS(H/L) 澳大利亚A USTRALIA 高/低空航路图A(HI) 非洲A FRICA 高空航路图A(H/L) 非洲A FRICA 高/低空航路图FE(H/L) 远东F AR EAST 高/低空航路图SA(HI) 南美S OUTH AMERICA 高空航路图SA(LO) 南美S OUTH AMERICA 低空航路图EA(H/L) 欧亚大陆E URASIA 高/低空航路图ME(H/L) 中东M IDDLE EAST 高/低空航路图ME(HI) 中东M IDDLE EAST 高空航路图CH(H/L) 中国C HINA 高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；航向是磁航向，除非后缀T表示为真时间是世界协调时(UTC)；航向；垂直距离的单位是英尺；航图投影是兰勃特圆锥投影。

水平距离的单位是海里；2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1 开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。

1－区域图同一类型2－标准仪表进场图的顺序号3－标准仪表离场图同一城市机场编号，BRON 为L YON 的第二个机场4、5、7－减噪程序图等6－滑行路线图8－机场建造信息图9－机场图“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。

第二位：进近程序类型1－ILS, MLS, GLS or LOC2－RNAV（GPS）3－VOR第三位：6－NDB第一位：同一类型8－GPS同一城市的顺序号9－RNAV, Visual, Vicinity机场编号进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码全称E(HI) 欧洲E UROPE 高空航路图E(LO) 欧洲E UROPE 低空航路图E(H/L) 欧洲E UROPE 高/低空航路图US(HI) 美国U NITED STATES 高空航路图US(LO) 美国U NITED STATES 低高空航路图US(LO)NE 美国东北沿海N ORTHEAST COASTAL 低空航路图US(LO)SE 美国东南沿海S OUTHEAST COASTAL 低空航路图CA(HI) 加拿大-阿拉斯加C ANADA-ALASKA 高空航路图CA(LO) 加拿大-阿拉斯加C ANADA-ALASKA 低空航路图CA(H/L) 加拿大-阿拉斯加C ANADA-ALASKA 高/低空航路图AK(LO) 阿拉斯加A LASKA 低空航路图AT(H/L) 大西洋A TLANTIC OCEAN 高/低空航路图P(H/L) 太平洋P ACIFIC OCEAN 高/低空航路图LA(H/L) 拉丁美洲L ATIN AMERICA 高/低空航路图AU(LO) 澳大利亚A USTRALIA 低空航路图AU(HI) 澳大利亚A USTRALIA 高空航路图AS(H/L) 澳大利亚A USTRALIA 高/低空航路图A(HI) 非洲A FRICA 高空航路图A(H/L) 非洲A FRICA 高/低空航路图FE(H/L) 远东F AR EAST 高/低空航路图SA(HI) 南美S OUTH AMERICA 高空航路图SA(LO) 南美S OUTH AMERICA 低空航路图EA(H/L) 欧亚大陆E URASIA 高/低空航路图ME(H/L) 中东M IDDLE EAST 高/低空航路图ME(HI) 中东M IDDLE EAST 高空航路图CH(H/L) 中国C HINA 高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

2008年南航大“4+1签派培训”Jeppesen 航图复习提纲1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；时间是世界协调时(UTC)； 垂直距离的单位是英尺； 水平距离的单位是海里； 航向是磁航向，除非后缀T表示为真航向；航图投影是兰勃特圆锥投影。

2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A开始顺序编号的大写字母。

“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。

进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码 全称E(HI) 欧洲EUROPE高空航路图E(LO) 欧洲EUROPE低空航路图E(H/L) 欧洲EUROPE高/低空航路图US(HI) 美国UNITED STATES高空航路图US(LO) 美国UNITED STATES低高空航路图US(LO)NE 美国东北沿海NORTHEAST COASTAL低空航路图US(LO)SE 美国东南沿海SOUTHEAST COASTAL低空航路图CA(HI) 加拿大-阿拉斯加CANADA-ALASKA高空航路图CA(LO) 加拿大-阿拉斯加CANADA-ALASKA低空航路图CA(H/L) 加拿大-阿拉斯加CANADA-ALASKA高/低空航路图AK(LO) 阿拉斯加ALASKA低空航路图AT(H/L) 大西洋ATLANTIC OCEAN高/低空航路图P(H/L) 太平洋PACIFIC OCEAN高/低空航路图LA(H/L) 拉丁美洲LATIN AMERICA高/低空航路图AU(LO) 澳大利亚AUSTRALIA低空航路图AU(HI) 澳大利亚AUSTRALIA高空航路图AS(H/L) 澳大利亚AUSTRALIA高/低空航路图A(HI) 非洲AFRICA高空航路图A(H/L) 非洲AFRICA高/低空航路图FE(H/L) 远东FAR EAST高/低空航路图SA(HI) 南美SOUTH AMERICA高空航路图SA(LO) 南美SOUTH AMERICA低空航路图EA(H/L) 欧亚大陆EURASIA高/低空航路图ME(H/L) 中东MIDDLE EAST高/低空航路图ME(HI) 中东MIDDLE EAST高空航路图CH(H/L) 中国CHINA高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。

标志名称：飞机场英文名称：Aircraft国标代码：MH 0005－1997 简介：飞机场表示民用飞机场或提供民航服务用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时刻表、出版物等ISO 7001∶1990（022）<B…< td>标志名称：直升机场英文名称：Helicopter国标代码：MH 0005－1997 简介：直升机场表示直升机运输设施idt ISO 7001∶1990（003）标志名称：方向英文名称：Direction国标代码：MH 0005－1997 简介：方向表示方向用于公共场所、建筑物、服务设施、方向指示牌、出版物等符号方向视具体情况设置ISO 7001∶1990（001）引用GB 10001-1994（18）标志名称：入口英文名称：Entry国标代码：MH 0005－1997 简介：入口表示入口位置或指明进去的通道用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、运输工具、出版物等设置时可根据具体情况改变符号的方…标志名称：出口英文名称：Exit国标代码：MH 0005－1997 简介：出口表示出口位置或指明出口的通道用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、运输工具、出版物等设置时可根据具体情况改变符号的方…标志名称：楼梯英文名称：Stairs国标代码：MH 0005－1997 简介：楼梯表示上下共用的楼梯，不表示自动扶梯用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、出版物等设置时可根据具体情况将符号改为其镜像…标志名称：上楼楼梯英文名称：Stairs Up国标代码：MH 0005－1997 简介：上楼楼梯表示仅允许上楼的楼梯。

不表示自动扶梯用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、出版物等设置时可根据具体情况将符号改为…标志名称：下楼楼梯英文名称：Stairs Down国标代码：MH 0005－1997 简介：下楼楼梯表示仅允许下楼的楼梯。

航空工程图形符号大全1. 背景介绍航空工程中使用了大量的图形符号，这些符号用于表示不同的设备、工具、系统或操作过程。

了解这些符号对于从事航空工程的人员非常重要，可以准确地理解和传达相关信息。

本文档将介绍一些常见的航空工程图形符号，以供参考和使用。

2. 常见的航空工程图形符号2.1 设备符号- 仪表符号：用于表示飞行仪表，例如高度表、指南针、速度计等。

这些符号通常以简化的形式表示仪表的外观和指示。

仪表符号：用于表示飞行仪表，例如高度表、指南针、速度计等。

这些符号通常以简化的形式表示仪表的外观和指示。

仪表符号：用于表示飞行仪表，例如高度表、指南针、速度计等。

这些符号通常以简化的形式表示仪表的外观和指示。

- 航空电气符号：用于表示航空电气系统中的不同部件和连接。

例如，电瓶、发动机控制器、继电器等。

航空电气符号：用于表示航空电气系统中的不同部件和连接。

例如，电瓶、发动机控制器、继电器等。

航空电气符号：用于表示航空电气系统中的不同部件和连接。

例如，电瓶、发动机控制器、继电器等。

- 液压符号：用于表示航空液压系统中的不同部件和连接。

例如，液压泵、液压缸、液压阀等。

液压符号：用于表示航空液压系统中的不同部件和连接。

例如，液压泵、液压缸、液压阀等。

液压符号：用于表示航空液压系统中的不同部件和连接。

例如，液压泵、液压缸、液压阀等。

2.2 工具符号- 维护工具符号：用于表示各种维护工具，例如扳手、螺丝刀、钳子等。

这些符号通常以简化的形式表示工具的外形。

维护工具符号：用于表示各种维护工具，例如扳手、螺丝刀、钳子等。

这些符号通常以简化的形式表示工具的外形。

维护工具符号：用于表示各种维护工具，例如扳手、螺丝刀、钳子等。

这些符号通常以简化的形式表示工具的外形。

- 测量工具符号：用于表示各种测量工具，例如卷尺、量角器、卡尺等。

这些符号通常以简化的形式表示工具的外形和测量标准。

测量工具符号：用于表示各种测量工具，例如卷尺、量角器、卡尺等。

附件六：航路和航线代号的识别规范ﻫ第一节一般规定一、航路和航线必须指配能够被唯一识别的代号。

二、航路和航线代号指配的目的是(一)无需借助于地面坐标或者其他方法即可明确识别任何空中交通服务航路或者航线。

(二)通过代号指配可以明确航路或者航线的性质和类型。

（三）当沿着空中交通服务航路或者航线或者在一个特定区域内运行时,能指明所需的导航性能准确性的程度。

(四)能指明一条主要或者专门用于某种类型航空器运行的航路和航线。

三、航路和航线代号的指配应当在一定范围内由指定的机构或者部门进行协调，以免出现重复。

四、航路和航线代号的指配应当遵循下列原则:ﻫ(一）能够简单并且唯一的识别任意一条空中交通服务航路和航线。

(二)避免航路或者航线代号的重复。

(三)方便地面和自动化系统的应用,符合空中交通服务和航空器数据处理及显示的需要。

（四)使得运行中使用最为简短。

(五)具有充分发展的可能性，以供未来需要而无需作根本变动。

（六)进离场航线的代号指配应当能够清楚区分：离场航线和进场航线;进离场航线与其他空中交通服务航路和航线;要求利用地面无线电导航设施或者机载导航设备进行领航的航路或者航线与利用目视地标进行领航的航路或者航线。

(七)进离场航线应当使用一个明语代号或者一个相对应的编码代号予以识别。

对于明语代号,应易于辨别代号是关于标准进场或者离场的航线，且不应造成航空器驾驶员和空中交通服务人员在发音上产生困难。

第二节代号的组成一、除进离场航线外的航路和航线的代号按照如下办法确定：(一)代号应当含有基本代号，必要时可以补充一个前置字母或者一个后置字母。

(二)代号的字符数通常不多于五个,任何情况下不得超过六个。

（三）基本代号应当包含一个字母,其后随以从1到999之间的某个数字。

(四)应从下列字母中选用基本代号:１．a、b、g、r:用于地区航路网组成中的空中交通服务航路和航线，其中区域导航航路除外。

2.l、m、n、p:用于地区航路网组成中的区域导航航路。

1、使用杰普逊航图必须记住以下使用惯例：速度的单位是节；航向是磁航向，除非后缀T表示为真时间是世界协调时(UTC)；航向；垂直距离的单位是英尺；航图投影是兰勃特圆锥投影。

水平距离的单位是海里；2、航图航行通告航图变更通知每周或隔周发布一次。

该部分包括国家空域系统中相关的临时航行通告（时限长于每日航行通告）和设施关闭、频率改变和临时不可用的助航设备的通告。

航图变更通知按国家、城市和机场的字母顺序公布。

4、航图索引号终端区航图总体上可以分为区域图、离场图、进场图、机场图等“0”系列图和进近图两类。

1）、“0”系列航图索引号“0”系列航图的索引号格式为“？0 - #×”。

“？”号为从1 开始的数字，代表同一个城市的机场编号，“＃”号代表除了进近图以外的终端区航图类型，为数字；当机场只有一张某一类型的终端区航图时，“×”号为空，当机场有多张某一类型的终端区航图时，从第二张航图开始，“×”号为从A 开始顺序编号的大写字母。

1－区域图同一类型2－标准仪表进场图的顺序号3－标准仪表离场图同一城市机场编号，BRON 为L YON 的第二个机场4、5、7－减噪程序图等6－滑行路线图8－机场建造信息图9－机场图“0”系列航图索引号代表的航图类型2）、进近图索引号进近图索引号一般用3位数字表示，第一位数字为同一城市的不同机场编号，第二位数字代表进近程序类型，第三位数字代表同一类进近程序的不同顺序号，按照跑道编号从低到高依次编排，若同类进近图还有次级的划分类型，其编号就在第三位数字后面从A开始依次编号。

第二位：进近程序类型1－ILS, MLS, GLS or LOC2－RNAV（GPS）3－VOR第三位：6－NDB第一位：同一类型8－GPS同一城市的顺序号9－RNAV, Visual, Vicinity机场编号进近图索引号5、航路图覆盖代码、全称杰普逊航路图覆盖范围代码、全称一览表代码全称E(HI) 欧洲E UROPE 高空航路图E(LO) 欧洲E UROPE 低空航路图E(H/L) 欧洲E UROPE 高/低空航路图US(HI) 美国U NITED STATES 高空航路图US(LO) 美国U NITED STATES 低高空航路图US(LO)NE 美国东北沿海N ORTHEAST COASTAL 低空航路图US(LO)SE 美国东南沿海S OUTHEAST COASTAL 低空航路图CA(HI) 加拿大-阿拉斯加C ANADA-ALASKA 高空航路图CA(LO) 加拿大-阿拉斯加C ANADA-ALASKA 低空航路图CA(H/L) 加拿大-阿拉斯加C ANADA-ALASKA 高/低空航路图AK(LO) 阿拉斯加A LASKA 低空航路图AT(H/L) 大西洋A TLANTIC OCEAN 高/低空航路图P(H/L) 太平洋P ACIFIC OCEAN 高/低空航路图LA(H/L) 拉丁美洲L ATIN AMERICA 高/低空航路图AU(LO) 澳大利亚A USTRALIA 低空航路图AU(HI) 澳大利亚A USTRALIA 高空航路图AS(H/L) 澳大利亚A USTRALIA 高/低空航路图A(HI) 非洲A FRICA 高空航路图A(H/L) 非洲A FRICA 高/低空航路图FE(H/L) 远东F AR EAST 高/低空航路图SA(HI) 南美S OUTH AMERICA 高空航路图SA(LO) 南美S OUTH AMERICA 低空航路图EA(H/L) 欧亚大陆E URASIA 高/低空航路图ME(H/L) 中东M IDDLE EAST 高/低空航路图ME(HI) 中东M IDDLE EAST 高空航路图CH(H/L) 中国C HINA 高/低空航路图6、巡航高度/高度层说明巡航高度/高度层以带有磁方位角扇区或者真方位角扇区的巡航高度刻度盘形式来表达。
