电子控制安全气囊系统

安全气囊控制模块工作原理
安全气囊控制模块是一种电子控制单元，用于控制车辆的安全气囊系统。

它的工作原理如下：
1. 检测撞击：安全气囊控制模块通过安装在车辆中的各种传感器来检测车辆是否发生了碰撞或撞击。

传感器可以包括加速度传感器、车辆碰撞传感器等。

2. 信号处理：一旦传感器监测到碰撞或撞击事件，它会将相应的信号发送给安全气囊控制模块。

安全气囊控制模块会对接收到的信号进行处理和分析，以确定是否需要激活安全气囊系统。

3. 决策逻辑：根据处理后的信号，安全气囊控制模块会根据预设的决策逻辑来判断是否需要部署安全气囊。

决策逻辑可以包括判断碰撞的严重程度、车辆的速度、是否有乘客等因素。

4. 激活安全气囊：如果安全气囊控制模块判断需要部署安全气囊，它会通过车辆电气系统发送信号给相应的安全气囊装置。

安全气囊装置接收到信号后会迅速充气，填充气囊，以保护车辆乘客免受碰撞产生的冲击。

5. 事件记录：安全气囊控制模块还可以记录与碰撞相关的数据，如撞击强度、车速、安全气囊是否正常部署等信息，以供事故调查和保险索赔等用途。

总的来说，安全气囊控制模块通过检测车辆的碰撞事件，并且
根据事先设定的决策逻辑来决定是否部署安全气囊，以确保车辆乘客在碰撞事故中得到保护。

安全气囊工作原理
安全气囊的工作原理是通过感应车辆碰撞时的冲击力，快速填充气体进入气囊内部，从而形成一个柔软的防护物，以保护车辆驾驶员和乘客的安全。

安全气囊系统通常由传感装置、控制单元和气囊组成。

当传感装置检测到车辆发生碰撞时，传感装置会向控制单元发送信号。

控制单元会根据传感装置提供的信号，判断碰撞的严重程度和角度，并通过控制装置开启气囊系统。

接下来，控制装置会迅速放出化学反应剂到气囊内部。

这些化学反应剂与空气中的氮气发生反应，产生大量的气体。

这些气体迅速填充气囊内部，使气囊迅速膨胀形成一个柔软的防护物。

当驾驶员或乘客因车辆碰撞而受到冲击时，他们的身体会对气囊施加压力，从而使气囊承受这部分压力，减轻冲击力对人体的伤害。

在碰撞发生后的瞬间，气囊会快速膨胀并迅速放气，以在极短时间内提供最佳的防护效果。

需要注意的是，安全气囊仅能提供瞬间的防护作用，无法持续防护。

因此，在车辆发生碰撞后，驾驶员和乘客还是需要靠安全带等其他安全装置来提供持续的保护。

总体而言，安全气囊通过快速放气来吸收碰撞时的冲击力，从而减轻车辆碰撞对驾驶员和乘客的伤害，并提供一层额外的防护。

这种工作原理使安全气囊成为现代汽车安全系统中不可或缺的一部分。

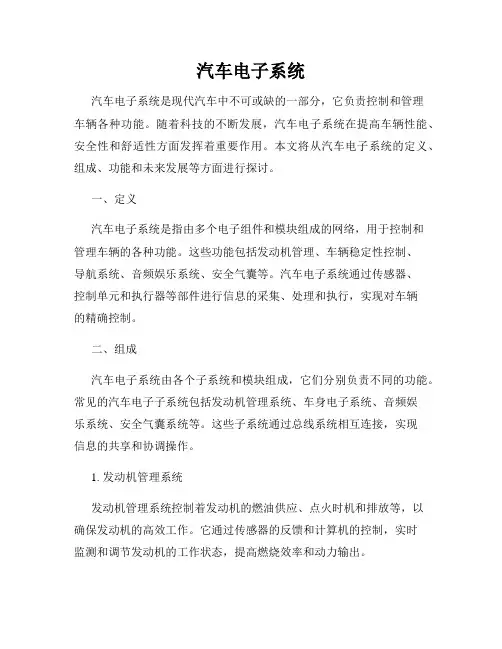

汽车电子系统汽车电子系统是现代汽车中不可或缺的一部分，它负责控制和管理车辆各种功能。

随着科技的不断发展，汽车电子系统在提高车辆性能、安全性和舒适性方面发挥着重要作用。

本文将从汽车电子系统的定义、组成、功能和未来发展等方面进行探讨。

一、定义汽车电子系统是指由多个电子组件和模块组成的网络，用于控制和管理车辆的各种功能。

这些功能包括发动机管理、车辆稳定性控制、导航系统、音频娱乐系统、安全气囊等。

汽车电子系统通过传感器、控制单元和执行器等部件进行信息的采集、处理和执行，实现对车辆的精确控制。

二、组成汽车电子系统由各个子系统和模块组成，它们分别负责不同的功能。

常见的汽车电子子系统包括发动机管理系统、车身电子系统、音频娱乐系统、安全气囊系统等。

这些子系统通过总线系统相互连接，实现信息的共享和协调操作。

1. 发动机管理系统发动机管理系统控制着发动机的燃油供应、点火时机和排放等，以确保发动机的高效工作。

它通过传感器的反馈和计算机的控制，实时监测和调节发动机的工作状态，提高燃烧效率和动力输出。

2. 车身电子系统车身电子系统包括车辆稳定性控制系统、自适应巡航控制系统等，它们负责车辆的行驶安全和稳定性。

这些系统通过传感器和控制单元，实时监测车辆的转向、制动、加速等参数，并根据需要进行相应的控制操作，提高车辆的操控性和安全性。

3. 音频娱乐系统音频娱乐系统是车辆中的重要组成部分，它包括收音机、CD/DVD播放器、蓝牙连接等。

音频娱乐系统通过控制单元和音频输出设备，为乘客提供丰富的音乐和娱乐体验，提高驾乘者的舒适性和娱乐性。

4. 安全气囊系统安全气囊是现代汽车中的重要 pass 必要安全装备，它通过传感器和控制单元，实时监测车辆的碰撞和撞击力度，并在必要时自动充气，为乘车人员提供更好的保护。

安全气囊系统在事故中起到减轻碰撞力量、保护乘车人员的重要作用。

三、功能汽车电子系统的功能多种多样，旨在提高车辆的性能、安全性和乘坐舒适性。

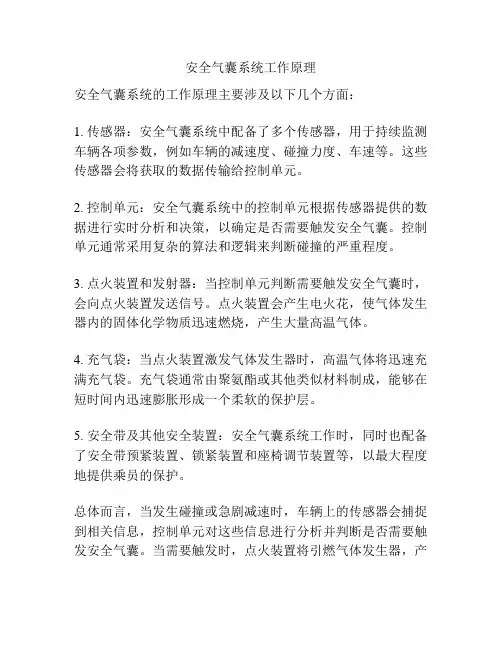

安全气囊系统工作原理
安全气囊系统的工作原理主要涉及以下几个方面：
1. 传感器：安全气囊系统中配备了多个传感器，用于持续监测车辆各项参数，例如车辆的减速度、碰撞力度、车速等。

这些传感器会将获取的数据传输给控制单元。

2. 控制单元：安全气囊系统中的控制单元根据传感器提供的数据进行实时分析和决策，以确定是否需要触发安全气囊。

控制单元通常采用复杂的算法和逻辑来判断碰撞的严重程度。

3. 点火装置和发射器：当控制单元判断需要触发安全气囊时，会向点火装置发送信号。

点火装置会产生电火花，使气体发生器内的固体化学物质迅速燃烧，产生大量高温气体。

4. 充气袋：当点火装置激发气体发生器时，高温气体将迅速充满充气袋。

充气袋通常由聚氨酯或其他类似材料制成，能够在短时间内迅速膨胀形成一个柔软的保护层。

5. 安全带及其他安全装置：安全气囊系统工作时，同时也配备了安全带预紧装置、锁紧装置和座椅调节装置等，以最大程度地提供乘员的保护。

总体而言，当发生碰撞或急剧减速时，车辆上的传感器会捕捉到相关信息，控制单元对这些信息进行分析并判断是否需要触发安全气囊。

当需要触发时，点火装置将引燃气体发生器，产
生高温气体充满充气袋，从而提供额外的保护。

安全带和其他安全装置也会协同工作，以提高乘员的安全性。

安全气囊系统（SRS）的组成与诊断方法作者：邰胜军来源：《价值工程》2014年第22期摘要：安全气囊（SRS）系统在现代轿车中基本上是作为标准装备，它是一种被动安全保护系统，但它必须与座椅安全带正确配合使用，在汽车发生碰撞时为减轻驾驶员和乘员受伤程度或为其提供有效的保护。

目前，很多维修与检测人员对安全气囊（SRS）理解不够，在对安全气囊系统监测和维修时，没有根据说明书，违规操作，使得安全气囊（SRS）意外打开而造成严重事故。

Abstract： As the standard equipment of the modern cars， SRS is a passive security system，but it must be used in conjunction with the seat belt properly， in order to alleviate the injury degree of the driver and passenger or provide effective protection when the collision occurs. Currently， the understanding to the SRS of many maintenance and inspection personnel is not enough， and in the monitoring and maintenance of SRS， they are not follow the instructions， operate irregularly，which makes SRS accidentally opened and causes serious accidents.关键词：安全气囊；安全气囊组件；工作原理；组成；诊断Key words： SRS；SRS module；working principle；composition；diagnosis中图分类号：U463 文献标识码：A 文章编号：1006-4311（2014）22-0071-021 安全气囊系统（SRS）的组成和作用1.1 安全气囊传感器安全气囊传感器又称碰撞传感器，是安全气囊系统中最重要的部件，其主要功能是检测和判断汽车发生事故后的撞击信号，决定是否打开缓冲气囊。

整车控制系统是指对整车车辆动力、底盘、车身、安全等多个方面进行统一管理和控制的系统，它对车辆的性能、安全性、舒适性等方面都有着重要的影响。

整车控制系统的结构组成和工作原理是整车研发和制造的重要内容之一，下面将对整车控制系统的结构组成和工作原理进行详细的介绍。

一、整车控制系统的结构组成整车控制系统包括动力总成控制系统、底盘控制系统、车身控制系统和安全控制系统四个方面。

1. 动力总成控制系统动力总成控制系统主要包括发动机控制系统、变速器控制系统和电子控制单元（ECU）。

发动机控制系统负责对发动机进行燃烧过程的控制和调整，以保证发动机的性能和经济性。

变速器控制系统则负责控制变速器的换挡过程，从而实现车辆的动力传递和速度调整。

ECU作为动力总成控制系统的核心，对发动机和变速器等多个部件进行统一管理和协调。

2. 底盘控制系统底盘控制系统主要包括悬挂系统、转向系统、制动系统和轮胎系统等。

悬挂系统负责对车辆的悬挂调整和减震控制，以保证车辆行驶时的稳定性和舒适性。

转向系统则负责实现车辆的转向控制，从而保证车辆的行驶轨迹和稳定性。

制动系统负责对车辆的制动力进行控制和调整，以保证车辆的制动安全性。

轮胎系统则负责监测和调整车辆轮胎的气压和磨损情况，以确保车辆的抓地性和操控性能。

3. 车身控制系统车身控制系统主要包括车身稳定控制系统、车身动力学控制系统和空调系统等。

车身稳定控制系统负责对车辆的侧倾和悬挂调整，以保证车辆在高速行驶和急转弯时的稳定性。

车身动力学控制系统则负责监测和调整车辆的加速、刹车和转向等动作，以保证车辆行驶时的平顺性和稳定性。

空调系统则负责对车辆的空调温度和通风进行控制和调整，以保证车内的舒适性和温度适宜。

4. 安全控制系统安全控制系统主要包括防抱死制动系统（ABS）、牵引力控制系统（TCS）、车辆稳定控制系统（VSC）和安全气囊系统等。

ABS系统负责对车辆制动时的制动力进行调整和控制，以避免车辆制动时的打滑和失控。

汽车电子控制系统教案引言：汽车电子控制系统是现代汽车中的重要组成部分，其功能涵盖了发动机控制、车辆稳定性控制、安全气囊系统、车载娱乐系统等多个方面。

掌握汽车电子控制系统的原理和应用对于汽车电子工程师至关重要。

本教案旨在通过系统性的教学，帮助学生全面了解汽车电子控制系统的基本原理和应用技术。

一、教学目标1. 理解汽车电子控制系统的基本组成和工作原理；2. 掌握汽车电子控制系统中常见的传感器、执行器和控制单元的原理及其相互作用；3. 了解汽车电子控制系统在发动机控制、车辆稳定性控制和安全系统等方面的应用；4. 能够进行汽车电子控制系统的故障排查和维修。

二、教学内容1. 汽车电子控制系统概述a. 汽车电子控制系统的作用和发展历程b. 汽车电子控制系统的基本组成和功能分类2. 传感器与执行器b. 压力传感器的原理和应用c. 氧气传感器的原理和应用d. 电动执行器的原理和应用3. 控制单元与数据总线a. 发动机控制单元的原理和功能b. 制动系统控制单元的原理和功能c. 数据总线的作用和应用4. 发动机控制系统a. 点火系统的原理和调整b. 燃油喷射系统的原理和调整c. 排放控制系统的原理和调整5. 车辆稳定性控制系统a. 制动力分配系统的原理和调整b. 牵引力控制系统的原理和调整c. 悬挂系统的原理和调整6. 安全系统b. 制动辅助系统的原理和应用c. 防滑系统的原理和应用三、教学方法1. 理论讲解：通过课堂讲解，介绍汽车电子控制系统的基本原理和技术应用。

2. 实例分析：通过实际案例，讲解汽车电子控制系统在实际车辆中的应用和故障排查。

3. 实验操作：组织学生进行汽车电子控制系统的实验操作，加深对原理和技术的理解。

4. 小组讨论：组织学生进行小组讨论，探讨汽车电子控制系统的发展趋势和应用前景。

四、教学评价与反馈1. 知识检测：通过课堂测试和作业，检验学生对汽车电子控制系统知识的掌握情况。

2. 实验评估：对学生进行实验操作评估，评估他们在实际操作中的技能水平。

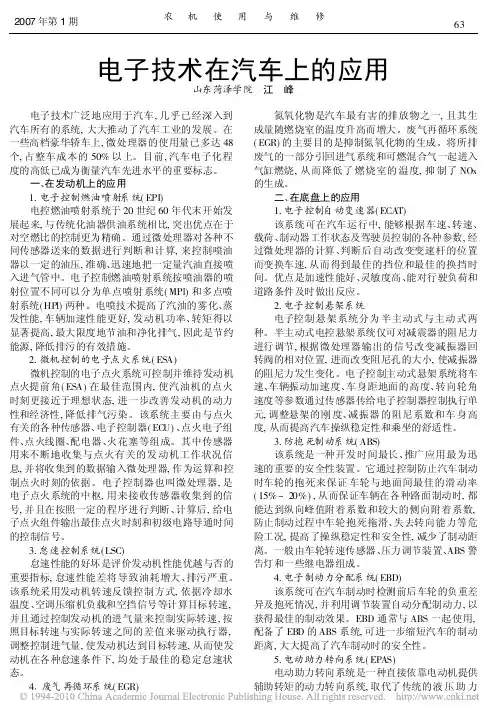

电子技术在汽车上的应用山东菏泽学院 江 峰电子技术广泛地应用于汽车,几乎已经深入到汽车所有的系统,大大推动了汽车工业的发展。

在一些高档豪华轿车上,微处理器的使用量已多达48个,占整车成本的50%以上。

目前,汽车电子化程度的高低已成为衡量汽车先进水平的重要标志。

一、在发动机上的应用1.电子控制燃油喷射系统(EPI)电控燃油喷射系统于20世纪60年代末开始发展起来,与传统化油器供油系统相比,突出优点在于对空燃比的控制更为精确。

通过微处理器对各种不同传感器送来的数据进行判断和计算,来控制喷油器以一定的油压,准确、迅速地把一定量汽油直接喷入进气管中。

电子控制燃油喷射系统按喷油器的喷射位置不同可以分为单点喷射系统(MPl)和多点喷射系统(HPl)两种。

电喷技术提高了汽油的雾化、蒸发性能,车辆加速性能更好,发动机功率、转矩得以显著提高,最大限度地节油和净化排气,因此是节约能源,降低排污的有效措施。

2.微机控制的电子点火系统(ESA)微机控制的电子点火系统可控制并维持发动机点火提前角(ESA)在最佳范围内,使汽油机的点火时刻更接近于理想状态,进一步改善发动机的动力性和经济性,降低排气污染。

该系统主要由与点火有关的各种传感器、电子控制器(EC U)、点火电子组件、点火线圈、配电器、火花塞等组成。

其中传感器用来不断地收集与点火有关的发动机工作状况信息,并将收集到的数据输入微处理器,作为运算和控制点火时刻的依据。

电子控制器也叫微处理器,是电子点火系统的中枢,用来接收传感器收集到的信号,并且在按照一定的程序进行判断、计算后,给电子点火组件输出最佳点火时刻和初级电路导通时间的控制信号。

3.怠速控制系统(LSC)怠速性能的好坏是评价发动机性能优越与否的重要指标,怠速性能差将导致油耗增大、排污严重。

该系统采用发动机转速反馈控制方式,依据冷却水温度、空调压缩机负载和空挡信号等计算目标转速,并且通过控制发动机的进气量来控制实际转速,按照目标转速与实际转速之间的差值来驱动执行器,调整控制进气量,使发动机达到目标转速,从而使发动机在各种怠速条件下,均处于最佳的稳定怠速状态。

安全气囊系统工作原理
安全气囊系统是现代汽车上的重要 passives 安全装置之一，它的作用是在车辆
发生碰撞时，能够迅速充气并形成保护气囊，减轻乘员在碰撞中受到的伤害。

那么，安全气囊系统是如何工作的呢？接下来，我们将详细介绍安全气囊系统的工作原理。

首先，安全气囊系统是由传感器、控制单元和气囊组成的。

当车辆发生碰撞时，传感器会立即感知到碰撞的冲击力，然后将信号传输给控制单元。

控制单元会根据传感器的信号判断碰撞的严重程度，并在必要时触发气囊充气装置。

其次，气囊充气装置是安全气囊系统的核心部件，它包括气体发生器和气囊。

当控制单元判断需要充气时，气体发生器会迅速产生高压气体，并将其送入气囊中。

气囊在接收到高压气体后会迅速充气，形成一个柔软的保护气囊，以减轻乘员在碰撞中受到的冲击力。

最后，安全气囊系统的工作原理可以总结为，传感器感知碰撞、控制单元判断
碰撞严重程度并触发气囊充气装置、气囊充气形成保护气囊。

整个过程需要在极短的时间内完成，以确保乘员在碰撞中得到及时的保护。

总的来说，安全气囊系统的工作原理是基于先进的传感技术和气囊充气装置，
能够在车辆发生碰撞时迅速充气形成保护气囊，保护乘员免受严重伤害。

它是现代汽车 passives 安全装置中的重要一环，对于提高车辆碰撞安全性起着至关重要的作用。

安全气囊ecu工作原理
安全气囊ECU（Electronic Control Unit，即电子控制单元）的工作原理主要涉及到传感器、ECU、以及安全气囊组件的协同工作。

当车辆发生碰撞时，布置于车辆前部和侧部的冲击传感器会检测到碰撞信号。

这些传感器会测量碰撞时的加速度，并将这一信号发送给ECU。

ECU内部也设有加速度传感器，结合冲击传感器的信号来判断碰撞的严重程度。

如果ECU判断碰撞强度达到预设的阈值，即需要打开安全气囊时，它会向安全气囊模块中的气体发生器发送启动信号。

气体发生器接收到这个信号后，会迅速点燃气囊内的气体发生剂，产生大量气体。

这些气体经过滤和冷却后，迅速充入安全气囊，使其在极短的时间内（通常是几十毫秒内）迅速展开，形成一个弹性气垫。

安全气囊展开后，可以有效地吸收车内乘员的动能，减小他们头部、胸部等关键部位的伤害。

同时，安全气囊上设计有排气孔，当乘员与安全气囊接触后，气囊内的气体会通过这些排气孔缓慢排出，以防止气囊内压过度上升，对乘员造成二次伤害。

此外，安全气囊系统还具备故障诊断功能。

如果系统出现故障，ECU可以检测到并发出警告信号，提醒驾驶员及时维修。

即使在蓄电池脱落的情况下，ECU内部的电容器也能确保在短时间内提供足够的电流来引爆安全气囊。

总的来说，安全气囊ECU通过接收和处理传感器的信号，控制安全气囊的充气与排气过程，从而在车辆发生碰撞时有效地保护车内乘员的安全。

电子控制系统的工作原理
电子控制系统，是通过电子设备来实现车辆各种功能的控制系统，如发动机管理、变速器控制、制动系统、安全气囊、音响设备等等。

电子控制系统的工作原理是：通过传感器将车辆的各种数据信号，如车速、转速、油量、温度等，转换成电信号输入到控制器中。

控制器根据预设的程序，将输入的信号与系统中的参数和限制条件进行比较，然后输出控制信号控制相应的执行器，如电动阀门、调节器等等。

例如，在发动机管理系统中，传感器会测量发动机的温度、转速、进气量等参数，控制器会将这些数据信号与预设的最佳燃油供应比进行比较，然后通过控制燃油喷射器和点火器来控制发动机的工作状态，以达到最佳的燃烧效果和最佳的性能和排放表现。

在变速器控制系统中，传感器会测量车速和发动机转速等参数，控制器会根据这些数据信号来控制变速器的换挡行为，以确保车辆在不同的行驶状态下保持最佳的动力和燃油经济性。

因此，电子控制系统通过将传感器、控制器和执行器结合在一起，实现了车辆各种功能的精确控制，从而提高了车辆的性能、舒适性和安全性。

安全气囊回路检测原理
安全气囊回路检测原理是通过检测安全气囊系统中的电气信号和电路连接，以确保安全气囊在需要时能够正常工作。

具体来说，安全气囊系统通常包括以下几个部分：
1. 传感器：用于检测车辆碰撞的强度和方向，并向控制单元发送信号。

2. 控制单元：接收传感器的信号，并根据预设的算法判断是否需要触发安全气囊。

3. 安全气囊：在控制单元的指令下充气膨胀，以保护驾驶员和乘客。

在安全气囊回路检测中，检测设备会模拟车辆碰撞的情况，向传感器发送信号，并检测控制单元是否能够正确地接收和处理这些信号。

同时，检测设备还会检测安全气囊的充气时间和压力是否符合要求，以及电路连接是否正常。

如果检测到任何异常情况，检测设备会发出警报，提示驾驶员或维修人员进行维修或更换。

通过安全气囊回路检测，可以确保安全气囊系统在需要时能够正常工作，提高车辆的安全性。
