IGBT驱动原理

IGBT驱动工作原理IGBT（Insulated-Gate Bipolar Transistor）是一种功率半导体器件，结合了MOSFET（金属氧化物半导体场效应晶体管）和BJT（双极型晶体管）的优点，广泛应用于高压、高电流的功率电子系统中。

IGBT驱动器是控制和驱动IGBT工作的关键组件，下面将详细介绍IGBT驱动器的工作原理。

在讲解IGBT驱动器的工作原理之前，首先需要了解IGBT的基本结构。

IGBT结构由四部分组成：P型衬底、N型绝缘层、P型区域和N型极区。

其中，P型区域和N型极区之间的结为PN结，类似于BJT的结。

而IGBT最大的特点就是在P型区域和N型极区之间引入了绝缘层，将栅极与P型区隔离开来，避免了BJT的漏电流。

IGBT的工作过程可以分为导通和截止两个阶段。

在导通状态下，当集电极（P型区域）的电压高于发射极（N型极区）时，PN结处于正向偏置，P型区域中的电洞和N型极区中的电子注入到P型区域，形成电流。

此时，通过向栅极施加一个正向电压，增加集电极电流，进一步增强IGBT的导通能力。

在截止状态下，当栅极电压低于一些阈值电压时，PN结处于反向偏置，P型区域和N型极区之间形成封锁区，几乎没有电流通过。

此时，即使集电极-发射极间的电压高于阻断电压，也不会导致绝缘层击穿，从而保持截止状态。

电流放大是指驱动器通过外部电流源向栅极注入一定的电流，将其放大并输送到栅极。

这样可以达到在短时间内迅速充电或放电栅极的目的，以控制IGBT的导通和截止。

其中，典型的驱动方式是采用互补法，即通过一个NPN型晶体管和一个PNP型晶体管组成的驱动电路，以实现对IGBT的控制。

电压命令是指驱动器根据输入控制信号的变化，控制IGBT的导通时间和截止时间。

通常，IGBT驱动器会通过两个阻型缓冲电路（Inverting Buffer和Non-Inverting Buffer）接收外部控制信号，对输入信号进行放大和处理，并输出一个经过放大的电压命令信号给IGBT。

IGBT驱动电路原理与保护电路IGBT（Insulated-Gate Bipolar Transistor）驱动电路主要由三部分组成：信号隔离部分、驱动信号放大部分和保护电路。

信号隔离部分是将输入信号与输出信号进行隔离，防止输入信号中的噪声和干扰对输出信号产生影响。

常用的信号隔离方法有变压器隔离、光电隔离和互感器隔离等。

其中，光电隔离是最常用的方法之一，它通过输入端的光电耦合器将电信号转换成光信号，通过光电隔离再将光信号转换为电信号输出。

这样可以有效防止输入信号中的噪声和干扰对输出信号产生干扰，提高系统的稳定性和可靠性。

驱动信号放大部分是将输入信号进行放大，以驱动IGBT的门极电压，控制IGBT的导通和关断。

驱动信号放大部分一般采用功放电路，常用的放大器有晶体管放大器和运放放大器。

通过合理选择放大器的工作点和增益，可以将输入信号进行适当放大，提高系统的灵敏度和响应速度，以确保IGBT的正常工作。

保护电路是为了保护IGBT免受电路中的过电流、过电压等异常情况的损害而设计的。

保护电路一般包括过流保护、过压保护、过温保护和短路保护等功能。

过流保护通过在电路中增加电流传感器来检测电流的变化，一旦电流超过设定值就会触发保护，例如通过切断电源来防止IGBT损坏。

过压保护通过在电路中增加电压传感器来检测电压的变化，一旦电压超过设定值就会触发保护，例如通过切断电源来防止IGBT损坏。

过温保护通过在IGBT芯片上增加温度传感器来检测芯片温度的变化，一旦温度超过设定值就会触发保护，例如通过减小驱动信号的幅度来降低功耗和温度。

短路保护通过在电路中增加短路检测电路，一旦检测到短路就会触发保护，例如通过立即切断电源来防止IGBT损坏。

总之，IGBT驱动电路的原理是通过信号隔离部分将输入信号与输出信号进行隔离，通过驱动信号放大部分将输入信号进行放大，以驱动IGBT的门极电压，控制其导通和关断。

同时，通过保护电路对IGBT进行多重防护，保证其在电路异常情况下的正常工作，提高系统的可靠性和稳定性。

IGBT的工作原理和工作特性IGBT的工作原理和工作特性IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。

反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。

IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。

当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。

IGBT的工作特性包括静态和动态两类：1．静态特性IGBT的静态特性主要有伏安特性、转移特性和开关特性。

IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。

输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。

它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。

在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。

如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。

IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。

它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th)时，IGBT处于关断状态。

在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。

最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。

IGBT的开关特性是指漏极电流与漏源电压之间的关系。

IGBT处于导通态时，由于它的PNP晶体管为宽基区晶体管，所以其B值极低。

尽管等效电路为达林顿结构，但流过MOSFET 的电流成为IGBT总电流的主要部分。

此时，通态电压Uds(on)可用下式表示:Uds(on)＝Uj1＋Udr＋IdRoh （2－14）式中Uj1——JI结的正向电压，其值为0.7～IV；Udr——扩展电阻Rdr上的压降；Roh——沟道电阻。

IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种高压高功率开关器件，广泛应用于电力电子领域。

本文将详细介绍IGBT的工作原理、结构和特点。

一、IGBT的结构：IGBT由N型沟道MOSFET和双极晶体管BPT组成。

其结构包括P型衬底、N 型沟道、P型基区、N型漏极、N+型源极、N+型漏极、P+型栅极和金属接触等部分。

IGBT的结构使其具备了MOSFET的低功耗特点和BPT的高电压承受能力。

二、IGBT的工作原理：1. 关态（关断状态）：当IGBT的栅极电压低于阈值电压时，栅极与沟道之间的PN结处于反向偏置，形成一个绝缘层，导致沟道中没有电流流动。

此时，IGBT处于关断状态，电流无法通过。

2. 开态（导通状态）：当栅极电压高于阈值电压时，栅极与沟道之间的PN结正向偏置，绝缘层消失，电流可以流经沟道。

此时，IGBT处于导通状态。

3. 开关过程：在IGBT导通状态下，当控制电压施加在栅极上时，栅极与沟道之间的PN结会形成一个导电通道，这样电流就可以通过IGBT。

当控制电压从高电平变为低电平时，导电通道会被关闭，电流无法通过IGBT。

三、IGBT的特点：1. 高压承受能力：IGBT能够承受较高的电压，通常可达数千伏。

2. 低导通压降：IGBT导通时的电压降低，能够减小功率损耗。

3. 高开关速度：IGBT具有较快的开关速度，能够实现高频率开关。

4. 低驱动功率：IGBT的驱动电流较小，能够降低功耗。

5. 可靠性高：IGBT具有较高的可靠性和较长的寿命。

四、应用领域：IGBT广泛应用于电力电子领域，主要用于高压高功率的开关电源、变频器、逆变器、电力传输、电动车辆、风力发电、太阳能发电等设备中。

总结：IGBT是一种高压高功率开关器件，具有高压承受能力、低导通压降、高开关速度、低驱动功率和高可靠性的特点。

通过控制栅极电压，可以实现IGBT的开关功能。

igbt模块工作原理
IGBT（Insulated Gate Bipolar Transistor）模块是一种高压、高
电流功率开关器件，常用于驱动大功率电机和电力电子系统。

其工作原理如下：
1. IGBT 模块由一个 IGBT 和一个免费轴二极管组成。

IGBT 的构成类似于 MOSFET 和 BJT 的结合体，结合了两者的优点。

具有 MOSFET 的高输入阻抗和低驱动功率特点，和 BJT 的高
电流驱动特点。

2. IGBT 模块的输入端由一个金属氧化物半导体场效应管（MOSFET）和一个二极管组成。

MOSFET 控制 IGBT 的导通和截断，当 MOSFET 导通时，IGBT 会进入导通状态。

当MOSFET 截断时，IGBT 将会处于截断状态。

3. IGBT 的输出端连接在大功率电路中，用于控制电流的流动。

当 IGBT 导通时，电流可以通过 IGBT 模块。

当 IGBT 截断时，电流将被阻止通过。

4. IGBT 模块的驱动电路需要一个适当的电源，以提供所需的
电流和电压来控制 IGBT 的导通和截断。

驱动电路通常由电路
电源、电流放大器和电位差源组成。

5. IGBT 模块具有快速开关速度、高耐压能力和较低的导通电阻。

在开关过程中，当驱动信号施加在 MOSFET 上时，开关
时间短，使得 IGBT 在导通和截断过程中的功耗降低。

综上所述，IGBT 模块通过 MOSFET 控制 IGBT 的导通和截断
状态，实现电流的开关控制，适用于高压、高电流的功率应用。

IGBT驱动电路原理与保护电路IGBT（Insulated Gate Bipolar Transistor）驱动电路是一种用于控制和驱动IGBT器件的电路，用于将低功率信号转化为高功率信号，以实现对IGBT器件的控制。

IGBT驱动电路通常由输入电路、隔离电路、输出电路和保护电路组成。

下面将详细介绍IGBT驱动电路的原理和保护电路的作用。

IGBT驱动电路的主要工作原理是通过输入信号的变化来控制IGBT的通断，从而实现对高功率负载的控制。

IGBT驱动电路一般采用CMOS电路设计，以确保高噪声抑制和良好的电磁兼容性。

常见的IGBT驱动电路分为光耦隔离和变压器隔离两种。

光耦隔离驱动电路是将输入信号与输出信号通过光电耦合器隔离，在高功率环境下提供了良好的隔离和保护。

光电耦合器的输入端通常由输入信号发生器驱动，而输出端则连接到IGBT的控制极，实现信号的传输和控制。

光耦隔离驱动电路在功率轻载和带负载的情况下都能提供良好的电气隔离，提高了系统的可靠性和稳定性。

变压器隔离驱动电路是通过变压器来实现输入和输出信号的隔离。

输入信号通过变压器的一侧传输，然后通过变压器的另一侧连接到IGBT的控制极。

变压器隔离驱动电路具有较高的耐受电压和电流能力，并能抵御噪声和干扰的影响。

IGBT保护电路的作用：IGBT是一种高功率开关设备，在工作过程中容易受到电流过大、电压过高、温度过高等因素的影响，导致过热、短路甚至损坏。

因此，为了保护IGBT设备的正常工作和延长其使用寿命，需要在IGBT驱动电路中添加一些保护电路。

常见的IGBT保护电路包括过流保护、过压保护和过温保护。

过流保护电路通过检测IGBT芯片上的电流大小来保护器件的工作。

当电流超过预设值时，保护电路会通过切断电源或降低输入信号的方式来阻止过大电流通过IGBT。

这样可以防止IGBT芯片发生过热和失效。

过压保护电路通过监测IGBT器件上的电压来保护该器件的工作。

当电压超过正常工作范围时，保护电路会通过切断电源或降低输入信号的方式来阻止过高电压对IGBT芯片的损害。

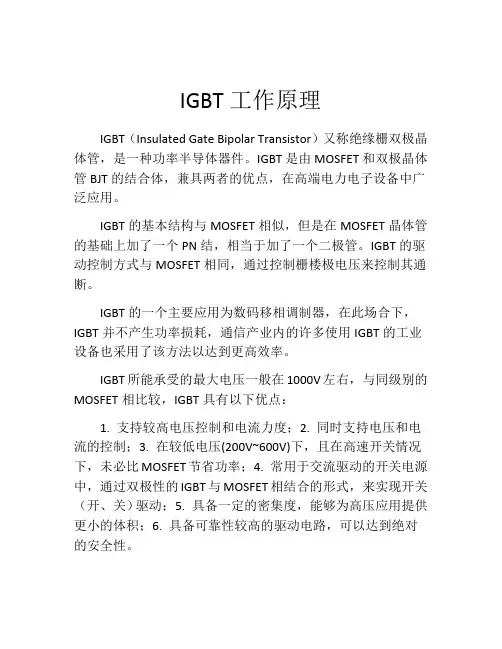

IGBT工作原理IGBT（Insulated Gate Bipolar Transistor）又称绝缘栅双极晶体管，是一种功率半导体器件。

IGBT是由MOSFET和双极晶体管BJT的结合体，兼具两者的优点，在高端电力电子设备中广泛应用。

IGBT的基本结构与MOSFET相似，但是在MOSFET晶体管的基础上加了一个PN结，相当于加了一个二极管。

IGBT的驱动控制方式与MOSFET相同，通过控制栅楼极电压来控制其通断。

IGBT的一个主要应用为数码移相调制器，在此场合下，IGBT并不产生功率损耗，通信产业内的许多使用IGBT的工业设备也采用了该方法以达到更高效率。

IGBT所能承受的最大电压一般在1000V左右，与同级别的MOSFET相比较，IGBT具有以下优点：1. 支持较高电压控制和电流力度；2. 同时支持电压和电流的控制；3. 在较低电压(200V~600V)下，且在高速开关情况下，未必比MOSFET节省功率；4. 常用于交流驱动的开关电源中，通过双极性的IGBT与MOSFET相结合的形式，来实现开关（开、关）驱动；5. 具备一定的密集度，能够为高压应用提供更小的体积；6. 具备可靠性较高的驱动电路，可以达到绝对的安全性。

IGBT的工作原理为PNP/NPP结向N-MOSFET的结合体，因为发射极和栅极之间有一个PN结，所以栅源电压必须大于阈值电压，以使MOSFET进入导通状态，而另一个传统双极晶体管部分则保证了较高的串级电压。

IGBT的主要优点是能承受很高的电压，同时有较高的双向电流承载能力，使其成为各种高功率电器和开关电源系统中的首选元器件。

IGBT的高速开关性能优秀，是由于极大地减少了固有电容，从而提高了开关速度。

但是，为达到高速开关和功率密度，如果设备过于注重损耗，恰恰可能削弱其耐压特性，因此，IGBT的开关损耗和散热处理必须密切配合。

因此，在选择IGBT时，需要根据目标应用电力与功率密度等方面的需求进行模拟仿真。

IGBT的驱动电路原理与保护技术IGBT（Insulated Gate Bipolar Transistor）是一种用于高压高功率开关电路的半导体器件，结合了MOSFET（Metal-Oxide-Semiconductor Field Effect Transistor）的输入特性和BJT（Bipolar Junction Transistor）的输出特性。

IGBT的驱动电路原理与保护技术对于确保IGBT的正常工作和延长其寿命非常重要。

1.基本原理：驱动电路的主要目的是将控制信号转换成足够的电压和电流来控制IGBT的开关动作。

基本的驱动电路一般由一个发生器、一个驱动电流放大器以及一个隔离电压放大器组成。

2.发生器：发生器产生控制信号，控制IGBT的开关状态。

信号可以是脉冲信号，由微控制器或其他逻辑电路产生。

3.驱动电流放大器：驱动电流放大器用于放大脉冲信号，以提供足够的电流来控制IGBT。

其输出电流通常在几十毫安到几安之间。

4.隔离电压放大器：IGBT通常需要电隔离，以防止高电压干扰信号影响其正常工作。

隔离电压放大器用于将驱动信号从控制信号隔离，并提供相应的电压放大。

1.过流保护：IGBT的工作电流超过额定值时，可能会导致损坏。

因此，电路中应包含过流保护电路，可以通过电流传感器来监测电流，并在超过设定值时立即切断电源。

2.过温保护：IGBT在超过一定温度时可能会发生热失控，导致器件损坏。

因此，必须安装温度传感器来监测器件的温度，并在超过设定值时采取适当的措施，如降低输入信号或切断电源。

3.过压保护：当IGBT的工作电压超过额定值时，可能会引起击穿，导致器件损坏。

因此，在电路中需要安装过压保护电路，以确保电压不会超过允许的范围。

4.反馈电路：为了确保IGBT的正常工作，需要实时监测其输出电流和电压。

因此，反馈电路可以用来调整控制信号，以保持IGBT在安全范围内工作。

总之，IGBT的驱动电路原理和保护技术是确保IGBT正常工作和延长其寿命的关键。

通俗易懂讲解IGBT的工作原理和作用IGBT（Insulated Gate Bipolar Transistor）即绝缘栅双极晶体管，是一种常用的功率半导体器件，具有高电压、高电流和高开关速度的特点。

它广泛应用于交流调速、电源逆变、电机驱动等领域，具有重要的作用。

本文将通俗易懂地介绍IGBT的工作原理和作用。

一、IGBT的工作原理IGBT是由N沟道型MOS（Metal Oxide Semiconductor）场效应晶体管与PNP型双极晶体管组成。

它结合了MOSFET和双极晶体管的优点，在导通时具有较低的导通压降，而在关断时具有较高的击穿电压。

其工作原理如下：1. 导通状态：在IGBT导通状态下，当控制电压Ugs大于门极阈值电压Uth时，N沟道型MOSFET处于导通状态，形成通道，电流可以从集电极到源极流动。

由于N沟道型MOSFET的导通电阻较小，因此导通时的压降很小。

2. 关断状态：当控制电压Ugs小于门极阈值电压Uth时，N沟道型MOSFET无通道，不导电，IGBT进入关断状态。

此时，通过控制电压Uce（集电-发射极电压）可以实现IGBT的关断。

由于PNP型双极晶体管的存在，即使在较高的Uce下，IGBT也能承受较高的电压。

IGBT的工作原理可以用一个自锁开关的例子来解释。

N沟道型MOSFET相当于自锁开关的门锁，控制门锁的状态可以实现导通和关断；PNP型双极晶体管相当于自锁开关的钥匙，即使是在关断状态下，只要插入钥匙（提供较高的Uce），开关仍然可以打开。

二、IGBT的作用IGBT作为一种高性能的功率开关器件，其作用主要体现在以下几个方面：1. 电流调节：IGBT能够调节高电压和高电流，广泛应用于交流调速和电源逆变等领域。

在交流调速中，IGBT可以根据输入信号的变化，控制电机的转速和输出功率。

2. 电源逆变：IGBT可实现DC/AC逆变，将直流电源转换为交流信号，用于交流电源转换、逆变焊机等领域。

IGBT驱动工作原理IGBT（Insulated Gate Bipolar Transistor）是一种MOSFET（金属氧化物半导体场效应晶体管）和BJT（双极型晶体管）的结合体，具有低开关损耗、高开关速度和高功率密度等优点，广泛用于电力电子领域。

IGBT驱动器则是用来控制IGBT工作的电路，下面将详细介绍IGBT驱动器的工作原理。

1.输入电源：提供电平稳定的DC电源，一般为12V或15V。

2.输入接口：负责接收外部控制信号，如PWM（脉宽调制）信号。

3.输入电阻：限制输入电流，保护驱动器。

4.驱动芯片：是整个驱动器核心部件，负责产生用于控制IGBT的信号，一般有低压侧和高压侧两部分。

低压侧接收输入接口的PWM信号，并通过内部逻辑电路产生驱动高压侧的信号，控制IGBT的开关。

5.滤波电容：将输入信号进行滤波，保证信号纯净，减小干扰。

6.输入光耦：将驱动芯片产生的信号通过光耦隔离，以提高系统的安全性和稳定性。

7.功率放大电路：将低压侧驱动信号增加到适合IGBT控制的电平，以保证IGBT能够快速开启和关闭。

8.输出光耦：将功率放大电路输出的信号通过光耦隔离后，传递给IGBT的控制端。

9.输出电容：对输出信号进行滤波，提供脉冲电流。

10.输出电阻：用于匹配IGBT的输入阻抗，提供负载。

1.当外部控制信号到来时，输入接口将其传递给驱动芯片。

2.驱动芯片通过低压侧逻辑电路对输入信号进行处理，产生相应的驱动信号。

3.驱动信号经过滤波电容、输入光耦和功率放大电路等部件的处理，最终输出到IGBT的控制端。

4.IGBT根据驱动信号的状态，判断是否开启或关闭。

开启时，电流从IGBT的集电极流入基极，使得IGBT处于导通状态；关闭时，电流无法从集电极流入基极，使得IGBT处于截止状态。

5.IGBT的状态变化将影响电路中的电流和电压，从而实现控制功率器件工作的目的。

总结：IGBT驱动器通过接收外部控制信号，经过驱动芯片的逻辑处理和功率放大电路的放大，在滤波电容和光耦隔离的作用下，将信号传递给IGBT，控制IGBT的开闭状态，从而实现对功率器件的精确控制。

IGBT的驱动电路原理与保护技术IGBT（Insulated Gate Bipolar Transistor）是一种功率MOSFET和普通异质结型二极管的复合封装元件，具有高电压承受能力和高输入阈值电压等特点。

IGBT广泛应用于电力电子领域，如变频器、电力传动系统和电力转换等方面。

为了确保IGBT能正常工作，需要设计合理的驱动电路和保护技术。

IGBT驱动电路的原理是将控制信号加在IGBT的栅极上，控制IGBT的导通和关断。

该电路主要由驱动电源、反馈电路、隔离电路和增益电路组成。

驱动电源：将直流电源或交流电源转换为待驱动的IGBT所需的驱动电压和电流。

常用的驱动电源有三相桥式整流电路和离线开关电源。

其中，三相桥式整流电路通过整流变压器将交流电源转换为直流电源，经由滤波电容后供给驱动电路；离线开关电源利用开关电源电路将交流电源转换为恒定的直流电源，再供给驱动电路。

反馈电路：用于检测IGBT的开关状态以及输出电流等参数信息。

常用的反馈电路有隔离放大器和反馈变压器。

隔离放大器通过光电转换和电隔离将输入信号转换为输出信号，并保证输入与输出之间的电气隔离，以确保安全性和稳定性。

反馈变压器是通过变压器将输出信号与输入信号进行隔离和耦合，达到反馈的目的。

隔离电路：用于隔离驱动电源和IGBT的主回路。

通过隔离电路可以避免驱动电源与主回路之间的相互影响，提高系统的稳定性和安全性。

常用的隔离电路有光耦隔离和磁耦隔离。

光耦隔离通过光电转换将输入信号转换为光信号，再由光耦合输出为等效电流信号，实现了输入与输出之间的电气隔离。

磁耦隔离通过变压器的电磁感应将输入信号耦合到输出端，实现输入与输出之间的电气隔离。

增益电路：用于提升输入信号的电平和电流，以满足IGBT的工作要求。

增益电路可以选择共射极放大器、共基极放大器或共集极放大器等。

对于IGBT来说，常用的增益电路是共射极放大器。

增益电路的设计需要考虑输入输出阻抗的匹配、功率损耗和响应速度等因素。

IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor）是一种广泛应用于功率电子领域的半导体器件，其工作原理结合了MOSFET和双极型晶体管的特点，具备高电压驱动能力和低导通压降的优点。

本文将详细介绍IGBT的工作原理，包括结构、导通和关断过程，以及其在电力电子应用中的典型工作模式。

一、IGBT结构IGBT由P型衬底、N型绝缘栅、N型漏极和P型源极组成。

其结构与MOSFET相似，但漏极区域引入了P型材料，形成PN结，使得IGBT具备双极型晶体管的特性。

二、导通过程1. 开关状态：当IGBT的栅极电压为正值时，栅极与源极之间形成正向偏置，使得栅极-漏极之间的PN结处于正向偏置状态。

此时，漏极区域的P型材料中的空穴被N型材料中的电子注入，形成导电通道。

2. 导通过程：当外部施加正向电压时，电子从源极注入漏极区域，与空穴复合，形成导电通道。

该导电通道具备低导通压降的特性，使得IGBT能够承受高电流和高电压。

三、关断过程1. 关断状态：当IGBT的栅极电压为负值时，栅极与源极之间形成反向偏置，使得栅极-漏极之间的PN结处于反向偏置状态。

此时，漏极区域的P型材料中的空穴被源极注入，形成截断区域。

2. 关断过程：当外部施加负向电压时，电子从漏极区域流向源极，与空穴复合，截断导电通道。

IGBT的关断速度取决于电子与空穴的复合速度，以及PN结的电容特性。

四、IGBT的典型工作模式1. 开关模式：IGBT在开关模式下，栅极电压快速切换，使得IGBT能够实现高效率的功率开关。

该模式适合于频繁开关的应用，如电力电子变换器、机电驱动等。

2. 线性模式：IGBT在线性模式下，栅极电压保持稳定，使得IGBT能够承受连续电流。

该模式适合于需要稳定输出的应用，如电力放大器、线性稳压器等。

五、IGBT的应用领域IGBT广泛应用于电力电子领域，如交流变流器、直流变流器、机电驱动、电力放大器等。

IGBT驱动原理目录一、简介二、工作原理三、技术现状四、测试方法五、选取方法简介：绝缘栅双极晶体管 IGBT 是第三代电力电子器件，安全工作，它集功率晶体管 GTR 和功率场效应管MOSFET 的优点于一身，具有易于驱动、峰值电流容量大、自关断、开关频率高(10-40 kHz) 的特点，是目前发展最为迅速的新一代电力电子器件。

广泛应用于小体积、高效率的变频电源、电机调速、 UPS 及逆变焊机当中。

IGBT 的驱动和保护是其应用中的关键技术。

1 IGBT 门极驱动要求1.1 栅极驱动电压因 IGBT 栅极 - 发射极阻抗大，故可使用 MOSFET 驱动技术进行驱动，但 IGBT 的输入电容较 MOSFET 大，所以 IGBT 的驱动偏压应比 MOSFET 驱动所需偏压强。

图 1 是一个典型的例子。

在+20 ℃情况下，实测 60 A ， 1200 V 以下的 IGBT 开通电压阀值为 5 ～6 V ，在实际使用时，为获得最小导通压降，应选取Ugc ≥ (1.5 ～ 3)Uge(th) ，当 Uge 增加时，导通时集射电压 Uce 将减小，开通损耗随之减小，但在负载短路过程中 Uge 增加，集电极电流 Ic 也将随之增加，使得 IGBT 能承受短路损坏的脉宽变窄，因此 Ugc 的选择不应太大，这足以使 IGBT 完全饱和，同时也限制了短路电流及其所带来的应力 ( 在具有短路工作过程的设备中，如在电机中使用 IGBT 时， +Uge 在满足要求的情况下尽量选取最小值，以提高其耐短路能力 ) 。

1.2 对电源的要求对于全桥或半桥电路来说，上下管的驱动电源要相互隔离，由于 IGBT 是电压控制器件，所需要的驱动功率很小，主要是对其内部几百至几千皮法的输入电容的充放电，要求能提供较大的瞬时电流，要使 IGBT 迅速关断，应尽量减小电源的内阻，并且为防止 IGBT 关断时产生的 du/dt 误使 IGBT 导通，应加上一个 -5 V 的关栅电压，以确保其完全可靠的关断( 过大的反向电压会造成 IGBT 栅射反向击穿，一般为 -2 ～ 10 V 之间 ) 。

IGBT驱动电路原理及保护电路IGBT（Insulated Gate Bipolar Transistor）驱动电路是一种用于驱动IGBT的电路，主要用于控制和保护IGBT。

IGBT是一种高性能功率半导体器件，广泛应用于各种功率电子设备中。

驱动信号发生器产生一个驱动信号，通常是一个脉冲信号，用于控制IGBT的开关状态。

信号放大器将驱动信号放大到足够的电压和电流，以满足IGBT的驱动要求。

保护电路用于监测IGBT的工作状态，并在故障发生时提供保护措施。

电源则为整个驱动电路提供所需的电能。

IGBT驱动电路的保护功能非常重要。

保护电路通常包括过流保护、过温保护、过压保护和短路保护等功能。

过流保护通过监测IGBT的输出电流来避免过大的电流损坏IGBT。

过温保护通过监测IGBT的温度来避免过热导致的损坏。

过压保护通过监测输入电压来避免过大的电压损坏IGBT。

短路保护通过监测IGBT的输出电压和电流来避免短路导致的损坏。

IGBT驱动电路还可以包括其他功能，如电流限制、反馈控制、隔离等。

电流限制功能可以限制IGBT的输出电流，以满足设备的需要。

反馈控制功能可以通过监测输出信号，并将反馈信号送回到驱动信号发生器中，实现对IGBT的精确控制。

隔离功能可以通过光耦等器件实现驱动信号和IGBT之间的电气隔离，提高系统的安全性和可靠性。

总之，IGBT驱动电路是用于驱动和保护IGBT的电路，通过控制IGBT的输入电流和电压来实现对其的开关操作。

保护电路是其重要组成部分，可以提供对IGBT的过流、过温、过压和短路等故障的保护。

IGBT驱动电路还可以包括其他功能，如电流限制、反馈控制和隔离等。

这些功能和保护措施都有助于提高IGBT的性能和可靠性，保护其免受损坏。

igbt工作原理电磁炉
IGBT（Insulated Gate Bipolar Transistor）是一种常见的功率半
导体器件，常用于高效电力转换领域，例如电磁炉。

IGBT的工作原理可以简单概括为：当控制端施加一个电压信
号时，使得控制端和发射极之间的绝缘介质产生电场，从而将
P型材料和N型材料之间的PN结载流子控制住。

这样，在正
向电流的作用下，P型区域中的电荷被排斥到负压材料中，N
型区域中的电荷被排斥到阳极电源中，形成一个屏障，从而使电流无法通过。

当控制信号施加的时候，电磁炉中的电源提供电压给IGBT，
先关闭IGBT的开关，不允许电流通过，电磁炉的线圈没有电
流通过，产生的磁场较小；当控制信号关闭时，IGBT的开关
打开，允许电流通过，电磁炉的线圈获得电流，在线圈内产生的磁场就较大。

这样，通过控制IGBT的开关状态，可以实现
电磁炉的调节功率和控制加热。

IGBT在电磁炉中的作用是实现高效的功率转换。

其快速的开
关速度和大电流承载能力使得电磁炉能够高效率的将电能转换为磁场能，并通过感应耦合传递给锅底，从而实现加热。

同时，IGBT的开关特性，使得电磁炉能够精确控制功率大小，实现
温度的准确调节。

总的来说，IGBT通过控制开关状态，实现电能到磁场能的转换，从而实现电磁炉的加热功能。

其高效率和精确控制的特点，使得电磁炉在节能和烹饪环境中得到了广泛应用。

IGBT驱动原理目录一、简介二、工作原理三、技术现状四、测试方法五、选取方法简介：绝缘栅双极晶体管IGBT 是第三代电力电子器件，安全工作，它集功率晶体管GTR 和功率场效应管MOSFET 的优点于一身，具有易于驱动、峰值电流容量大、自关断、开关频率高(10-40 kHz) 的特点，是目前发展最为迅速的新一代电力电子器件。

广泛应用于小体积、高效率的变频电源、电机调速、UPS 及逆变焊机当中。

IGBT 的驱动和保护是其应用中的关键技术。

1 IGBT 门极驱动要求1.1 栅极驱动电压因IGBT 栅极- 发射极阻抗大，故可使用MOSFET 驱动技术进行驱动，但IGBT 的输入电容较MOSFET 大，所以IGBT 的驱动偏压应比MOSFET 驱动所需偏压强。

图1 是一个典型的例子。

在+20 ℃情况下，实测60 A ，1200 V 以下的IGBT 开通电压阀值为5 ～6 V ，在实际使用时，为获得最小导通压降，应选取Ugc ≥ (1.5 ～3)Uge(th) ，当Uge 增加时，导通时集射电压Uce 将减小，开通损耗随之减小，但在负载短路过程中Uge 增加，集电极电流Ic 也将随之增加，使得IGBT 能承受短路损坏的脉宽变窄，因此Ugc 的选择不应太大，这足以使IGBT 完全饱和，同时也限制了短路电流及其所带来的应力( 在具有短路工作过程的设备中，如在电机中使用IGBT 时，+Uge 在满足要求的情况下尽量选取最小值，以提高其耐短路能力) 。

1.2 对电源的要求对于全桥或半桥电路来说，上下管的驱动电源要相互隔离，由于IGBT 是电压控制器件，所需要的驱动功率很小，主要是对其内部几百至几千皮法的输入电容的充放电，要求能提供较大的瞬时电流，要使IGBT 迅速关断，应尽量减小电源的内阻，并且为防止IGBT 关断时产生的du/dt 误使IGBT 导通，应加上一个-5 V 的关栅电压，以确保其完全可靠的关断( 过大的反向电压会造成IGBT 栅射反向击穿，一般为-2 ～10 V 之间) 。

igbt驱动电路原理IGBT（Insulated Gate Bipolar Transistor）是一种常用的功率半导体器件，它结合了MOSFET的高输入电阻和GTR的大电流驱动能力，因此在现代电力电子领域得到了广泛的应用。

IGBT驱动电路是控制IGBT开关的重要组成部分，它的设计原理和工作特性对于整个电路的稳定性和性能有着重要的影响。

首先，IGBT驱动电路的原理是将控制信号转换成适合IGBT输入的电压和电流信号，从而实现对IGBT的精确控制。

在IGBT工作过程中，需要将其导通和关断，而这就需要通过驱动电路提供相应的电压和电流信号来控制IGBT的通断状态。

因此，IGBT驱动电路的设计需要考虑到IGBT的工作特性和参数，以确保驱动电路能够稳定可靠地控制IGBT的开关操作。

其次，IGBT驱动电路的设计需要考虑到IGBT的输入电容和输入电流的要求。

IGBT的输入电容较大，需要较大的电流来充放电，因此驱动电路需要具有较强的驱动能力，以确保在IGBT开关时能够提供足够的电流来充放电IGBT的输入电容。

同时，由于IGBT的输入电流较大，驱动电路需要具有足够的输出电流能力，以确保在IGBT开关时能够提供足够的电流来驱动IGBT的输入。

另外，IGBT驱动电路的设计还需要考虑到IGBT的工作频率和工作环境的影响。

IGBT的工作频率较高时，驱动电路需要具有较快的响应速度和较短的上升和下降时间，以确保能够及时有效地控制IGBT的开关操作。

同时，工作环境的温度和湿度等因素也会对驱动电路的稳定性和可靠性产生影响，因此驱动电路的设计需要考虑到这些因素，以确保在不同的工作环境下都能够正常工作。

综上所述，IGBT驱动电路的设计原理涉及到对IGBT的工作特性和参数的深入了解，以及对驱动电路的稳定性、可靠性和适应性的考虑。

只有在充分考虑到这些因素的基础上，才能设计出性能优良的IGBT驱动电路，从而确保整个电路的稳定性和性能。

因此，在实际工程中，需要根据具体的应用需求和工作环境的特点，结合IGBT的工作特性和参数，进行合理的驱动电路设计，以实现对IGBT 的精确控制和高效运行。

igbt 驱动原理IGBT驱动原理是指通过对IGBT（Insulated Gate Bipolar Transistor）进行正确的电流和电压控制，实现其高效率和可靠性的工作。

IGBT是一种功率半导体器件，结合了MOSFET （Metal Oxide Semiconductor Field Effect Transistor）和BJT （Bipolar Junction Transistor）的优点，具有低开关损耗、大功率容量和高开关速度等特点，被广泛应用于交流传动、电力电子变换器和电机驱动等领域。

在IGBT驱动电路中，通常包括了一个驱动变压器、一个驱动电荷泵电路和一个驱动放大器。

其中驱动变压器用于隔离输入和输出，提供所需的电压和电流；驱动电荷泵电路通过电荷泵的工作原理，将输入电压进行升压处理，提供给IGBT的门极；驱动放大器用于放大输入信号，控制IGBT上的电流和电压。

具体来说，当输入信号切换到高电平时，驱动放大器会输出相应的信号，使得驱动电荷泵电路开始工作。

驱动电荷泵电路会根据输入信号的频率和幅值，在两组电容器间进行周期性的充放电操作，将输入电压升高到足够驱动IGBT门极的电压。

同时，驱动变压器会将输出信号的电压和电流放大，并隔离输入和输出。

当驱动电荷泵电路输出足够的电压到达IGBT的门极时，IGBT就会导通，形成低阻态，允许电流通过。

在导通状态下，IGBT的压降很小，功率损耗很小。

而当输入信号切换到低电平时，驱动放大器会输出相应的信号，使驱动电荷泵电路停止工作。

IGBT的门极电压会逐渐下降，从而使IGBT渐渐停止导通，形成高阻态，电流无法通过。

通过合理设计和控制IGBT驱动电路中的各个模块，可以实现对IGBT的精确控制，确保其正常工作和保护。

这样可以保证整个系统的高效率、稳定性和可靠性，提高功率转换的效果。
