1DFD(数据流图)(2006-09-02 14:46:15)转载分类：精品转载3.3 数据流图(DFD)数据流图，简称DFD，是SA方法中用于表示系统逻辑模型的一种工具，它以图形的方式描绘数据在系统中流动和处理的过程，由于它只反映系统必须完成的逻辑功能，所以它是一种功能模型。
下图是一个飞机机票预订系统的数据流图，它反映的功能是：旅行社把预订机票的旅客信息(姓名、年龄、单位、身份证号码、旅行时间、目的地等)输入机票预订系统。
系统为旅客安排航班，打印出取票通知单(附有应交的账款)。
旅客在飞机起飞的前一天凭取票通知单交款取票，系统检验无误，输出机票给旅客。
3.3.1 基本图形符号数据流图有四种基本图形符号：：箭头，表示数据流；〇：圆或椭圆，表示加工；= ：双杠，表示数据存储；□：方框，表示数据的源点或终点。
(1) 数据流。
数据流是数据在系统内传播的路径，因此由一组成分固定的数据组成。
如订票单由旅客姓名、年龄、单位、身份证号、日期、目的地等数据项组成。
由于数据流是流动中的数据，所以必须有流向，除了与数据存储之间的数据流不用命名外，数据流应该用名词或名词短语命名。
(2)加工(又称为数据处理)。
对数据流进行某些操作或变换。
每个加工也要有名字，通常是动词短语，简明地描述完成什么加工。
在分层的数据流图中，加工还应编号。
(3)数据存储(又称为文件)，指暂时保存的数据，它可以是数据库文件或任何形式的数据组织。
(4)数据源点或终点，是本软件系统外部环境中的实体(包括人员、组织或其他软件系统)，统称外部实体。
一般只出现在数据流图的顶层图。
3.3.2画数据流图的步骤(1)首先画系统的输入输出，即先画顶层数据流图。
顶层流图只包含一个加工，用以表示被开发的系统，然后考虑该系统有哪些输入数据、输出数据流。
顶层图的作用在于表明被开发系统的范围以及它和周围环境的数据交换关系。
下图为飞机机票预订系统的顶层图。
(2)画系统内部，即画下层数据流图。
一.数据流图的绘制：学生成绩管理系统
(1)画顶层数据流图。
通常把整个系统当作一个大的加工，标出系统的输入、输出及数据的源点与汇点。
图1 学生成绩管理系统的顶层DFD
图2 学生成绩管理系统的分层DFD
(3)画第三层数据流图。
第二层数据流图中的加工细节还不够清晰，需要把每个加工继续
图2.7 学生成绩管理系统查询细化DFD
图3 学生成绩管理系统编辑细化DFD
图4 学生成绩管理系统统计细化DFD 二.层次方框图
图5 学生成绩管理系统层次方框图
三.Warnier 图
［|头条新闻 头版部分｛国内新闻 ［本
地新闻
|社论（1,1）
报纸（社论部分（读者来信Q ，3）
［讽刺漫画（0,1）
［体育新闻
副刊部分］商业新闻
广告
图6报纸编辑的Warnier 图及其细化
成破排序
按分数段统计
统计不及格情况
计篁平均成埼
查询课程成绩
查询班领成绩
查询学生成绩
删除成演
修
改成装
录入成蔑
<
'篮球新
闻
体育新闻＜ 足球新闻
、其他新
闻
'经营简讯
副刊部分，
商业新闻V
㊉
股市动态
、一般新闻
'招生信息
广告V
招聘信息
、一般广告
四.IPO图
图7学生成绩管理系统的IPO图
五.E-R图
图8学生成绩管理系统E-R图。

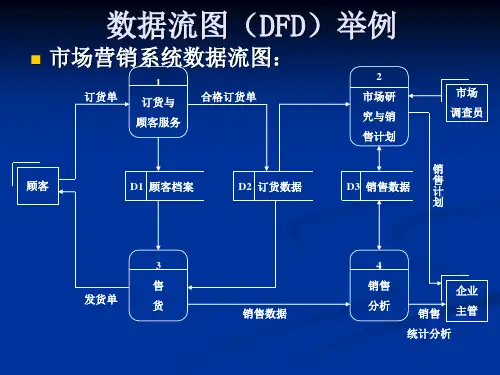

数据流图（示例）
系统流图虽然在一定程度上表达了信息的流动和存储情况，但要想描述出信息流和数据从输入移动到输出的过程中所经受的变换，必须把信息的流动、加工、存储等过程流抽象出来，得出组织中信息流的综合情况，描述这种情况的就是数据流图。
数据流图是组织中信息运动的抽象，是管理信息系统逻辑模型的主要形式。

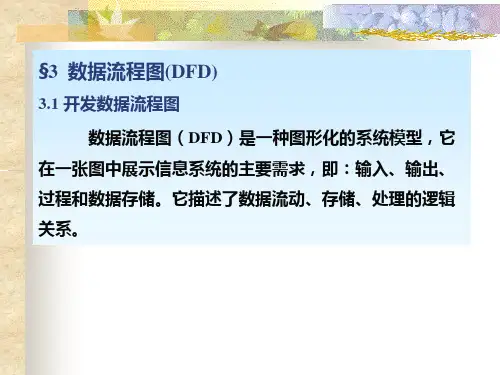

数据流图（DFD）是一种图形化技术，它描绘信息流和数据从输入移动到输出的过程中所经受的变换。
在数据流图中没有任何具体的物理部件，它只是描绘数据在软件中流动和被处理的逻辑过程，具有直观、形象、易理解的优点。
数据流图有以下四种基本元素组成，它们的图形符号说明如下：
变换数据的处理数据的源点/终点
数据存储数据流
图1 数据流图的图形符号
1 系统顶层数据流图
图2 顶层数据流图
2系统0层数据流图
图3系统0层数据流图对图3中的数据流描述如下：
F1：用户信息
F2：课程相关数据
F3：测试题
F4：网络课件数据
F5：课程信息
F6：测试过程数据
F7：学生答案
F8：学生的学习及测试情况
F9：学习进度
F10：测试成绩
3 系统1层数据流图
图4系统1层数据流图（用户管理）对图4中的数据流描述如下：
F1：用户名，密码
F2：用户基本信息
F3：课程用户信息
F4：课程学生信息
F5：课程教师信息
图5系统1层数据流图（课程管理）
图6系统1层数据流图（在线测试过程控制）
图7系统1层数据流图（信息反馈）。
系统分析数据流图10例数据流图10例1.请根据以下描述画出某库存管理系统的数据流图。
该系统的数据流程描述如下：（1）首先，根据计划部门转来的收货通知单，和已存在的物资编码文件，建立物资采购单流水账；（2）然后，根据技术部门的物资验收报告和物资采购单流水账，更新物资台账文件；（3）最后，对物资台账分类汇总，将结果存储于物资总账文件中。
答：图.12.请根据以下描述画出系统的数据流图。
该子系统共有三个加工，（1）首先，根据生产计划、库存台账文件编制采购计划，建立采购计划文件；（2）其次，根据订货合同、采购计划文件，建立合同台帐文件；（3）最后，根据合同分类文件打印合同分类表。
答：3.请根据以下业务流程描述，画出某物资管理系统的数据流图。
该系统的业务流程描述如下：（1）生产车间向物资部提出物资需用计划，物资部计划人员根据库存台帐，编制物资采购计划；（2）采购人员根据物资采购计划，以及供货商报价单，编制合同台帐；（3）采购的物资到货后，库存管理人员根据技术科提供的验收报告，以及合同台帐，进行物资入库处理，并更新库存台帐。
答：4.请根据以下描述画出某设备管理系统的数据流图。
该系统的数据流程描述如下：（1）首先，根据技术科的验收报告，建立设备台帐；（2）然后，根据技术科的设备检修记录，更新设备台帐；（3）最后，对设备台帐分类汇总，打印输出统计报告。
答：图.35.请根据以下业务流程描述，画出某仓库管理系统的数据流图。
该系统的业务流程描述如下：（1）仓库管理员依据物资到货通知单，建立物资台帐；(2)领料人员向仓库管理员提交物资领用申请，库管员查询库存台帐并打印领料单；（3）月末进行物资盘点，生成并打印“物资收支存报表”。
答：图.56.请根据以下描述画出某教学管理系统的数据流图。
该系统的数据流程描述如下：(1)教学秘书将学生成绩单录入，形成学生成绩文件；(2)打印成绩单，交给学生；(3)依据学生成绩文件，对学生成绩进行综合分析，形成分析报告文件；(4)将分析报告打印出来，交给主管校长。
数据流图计算机系公告发布系统数据流图顶层数据流图：第⼀层数据流图：第⼆层数据流图：数据字典：1.名字：公告编号别名：⽆描述：唯⼀标识⼀条特定公告的关键组成定义：公告编号=4位字符位置：公告信息表，公告类别表2.名字：公告名称别名：⽆描述：每⼀条公告特有的名称定义：公告名称=10位字节位置：公告信息表3.名字：公告内容别名：⽆描述：每⼀条公告特有的信息类容定义：公告内容=100位字节位置：公告信息表4.名字：⽤户编号别名：⽆描述：唯⼀标识⼀位特定⽤户的关键组成定义：⽤户编号=4位字符位置：⽤户信息表5. 名字：⽤户姓名别名：⽆描述：唯⼀标识⼀位特定⽤户的关键组成定义：⽤户姓名=8位字节位置：⽤户信息表6. 名字：⽤户性别别名：⽆描述：描述⽤户的性别定义：⽤户性别=男/⼥位置：⽤户信息表7.名字：⽤户联系⽅式别名：⽆描述：每个⽤户的⼿机号定义：电话=20位字符位置：⽤户信息表8. 名字：⽤户⾓⾊编号别名：⽆描述：唯⼀标识每位⽤户⾓⾊类型的关键定义：⽤户⾓⾊编号=4位字符位置：⽤户信息表，⽤户⾓⾊表9. 名字：⽤户⾓⾊名称别名：⽆描述：每位⽤户⾓⾊类型的名称定义：⽤户⾓⾊名称=10位字节位置：⽤户⾓⾊表10.名字：公告类别编号别名：⽆描述：唯⼀标识每条公告类别的关键定义：公告类别编号=4位字符位置：公告类别表11. 名字：公告类别名称别名：⽆描述：每条公告的类别名称定义：公告类别名称=10位字节位置：公告类别表12. 名字：公告信息表别名：⽆描述：每条公告的基本信息定义：公告信息=公告号+公告名称+公告内容公告号=0｛字符串｝4公告名称=0｛字符｝10公告内容=0｛字符｝100位置：公告信息表13.名字：⽤户信息表别名：⽆描述：每位⽤户的基本信息定义：⽤户信息=⽤户编号+姓名+性别+联系⽅式+⽤户类别⽤户编号=0｛字符串｝4姓名=0｛字符｝8性别=0｛字符｝2联系⽅式=0｛字符串｝10⽤户类别=0｛字符串｝4位置：⽤户信息表14. 名字：⽤户⾓⾊表别名：⽆描述：每位⽤户的类别信息定义：⽤户⾓⾊=类别编号+类别名称类别编号=0｛字符串｝4类别名称=0｛字符串｝10位置：⽤户⾓⾊表15. 名字：公告类别表别名：⽆描述：每条公告的类别信息定义：公告类别=类别编号+类别名称类别编号=0｛字符串｝4类别名称=0｛字符串｝1位置：公告类别表。
图形目录图23.1 企业销售管理业务的第一层数据流图 (3)图23.2销售基础数据管理业务数据流图（第二层数据流） (4)图23.3销售计划管理业务数据流图（第二层数据流） (4)图23.4销售订单管理业务数据流图（第二层数据流） (5)图23.5销售收发货管理业务数据流图（第二层数据流） (5)图23.6销售服务管理业务数据流图（第二层数据流） (6)图23.7企业销售管理E—R关系图 (6)图23.8销售管理系统的功能模块图 (7)图24.1 企业采购管理数据流程图 (8)图24.2采购基础数据管理数据流程图(第二层数据流) (9)图24.3采购计划管理数据流程图(第二层数据流) (9)图24.4采购订单处理数据流程图(第二层数据流) (10)图24.5采购收货管理数据流程图(第二层数据流) (10)图24.6采购系统实体关系图 (11)图24.7采购系统模块图 (12)图25.1 企业库存管理第一层数据流图 (13)图25.2库存基础数据管理数据流图(第二层数据流) (14)图25.3库存处理数据流图(第二层数据流) (14)图25.4入库处理展开数据流图(第三层数据流) (15)图25.5出库处理展开数据流图(第三层数据流) (15)图25.6企业库存管理E—R关系图 (16)图25.7库存管理系统功能模块图 (17)图26.1 制造标准管理业务数据流图 (18)图26.2制造标准管理实体关系图 (18)图26.3制造标准管理功能模块图 (19)图27.1 计划管理业务数据流图 (20)图27.2主生产计划管理业务数据流图（第二层数据流程图） (20)图27.3物料需求计划管理业务数据流图第二层数据流程图） (21)图27.4能力需求计划管理业务数据流图第二层数据流程图） (21)图27.5计划管理实体关系 (22)图27.6计划管理功能模块图 (23)图28.1 企业车间管理第一层数据流图 (24)图28.2车间任务管理系统数据流程图 (24)图28.3生产工票管理数据流程图 (25)图28.4车间物料管理数据流程图 (25)图28.5车间完工管理数据流程图 (25)图28.6企业生产管理E—R关系图 (26)图28.7车间管理系统功能模块图 (27)图29.1 JIT生产管理数据流程图 (28)图29.2JIT计划管理数据流程图（第二层数据流程图） (28)图29.3JIT系统维护数据流程图（第二层数据流程图） (29)图29.4JIT生产管理数据流程图（第二层数据流程图） (29)图29.5JIT系统实体关系图 (30)图29.6JIT功能模块图 (30)30.1 质量管理数据流程图（简化） (31)图30.2质量管理基本数据维护数据流程图（第二层） (31)图30.3质量管理质量标准数据流程图（第二层） (32)图30.4质量管理质量检验数据流程图（第二层） (32)图30.5质量管理系统的实体关系 (32)图30.6质量管理功能模块图 (33)图31.1 企业财务管理业务数据流图（简化） (34)图31.2财务管理系统的功能模块图 (35)图32.1 人力资源管理数据流程图 (36)图32.2人事管理数据流程图（第二层） (36)图32.3人力资源计划管理数据流程图（第二层） (37)图32.4招聘管理数据流程图（第二层） (37)图32.5培训管理数据流程图（第二层） (37)图32.6人力资源测评数据流程图（第二层） (38)图32.7人力资源管理的实体关系 (38)图32.8人力资源管理功能模块图 (39)图33.1设备与仪器管理业务数据流程图 (40)图33.2设备与仪器基本资料管理数据流程图(第二层,可继续展开) (40)图33.3设备与仪器业务管理数据流程图（第二层数据流） (41)图33.4设备管理实体关系图 (41)图33.5设备管理功能模块图 (42)图23.1 企业销售管理业务的第一层数据流图图23.2 销售基础数据管理业务数据流图（第二层数据流）图23.3 销售计划管理业务数据流图（第二层数据流）图23.4 销售订单管理业务数据流图（第二层数据流）图23.5 销售收发货管理业务数据流图（第二层数据流）图23.6 销售服务管理业务数据流图（第二层数据流）图23.7 企业销售管理E—R关系图图23.8 销售管理系统的功能模块图图24.1 企业采购管理数据流程图图24.2 采购基础数据管理数据流程图(第二层数据流)图24.3 采购计划管理数据流程图(第二层数据流)图24.4 采购订单处理数据流程图(第二层数据流)图24.5 采购收货管理数据流程图(第二层数据流)图24.6 采购系统实体关系图图24.7 采购系统模块图图25.1 企业库存管理第一层数据流图数据输入图25.2 库存基础数据管理数据流图(第二层数据流)图25.3 库存处理数据流图(第二层数据流)图25.4 入库处理展开数据流图(第三层数据流)图25.5 出库处理展开数据流图(第三层数据流)图25.6 企业库存管理E—R关系图图25.7 库存管理系统功能模块图图26.1 制造标准管理业务数据流图图26.2 制造标准管理实体关系图图26.3 制造标准管理功能模块图图27.1 计划管理业务数据流图图27.2 主生产计划管理业务数据流图（第二层数据流程图）图27.3 物料需求计划管理业务数据流图第二层数据流程图）图27.4 能力需求计划管理业务数据流图第二层数据流程图）图27.5 计划管理实体关系图27.6 计划管理功能模块图图28.1 企业车间管理第一层数据流图图28.3 生产工票管理数据流程图图28.5 车间完工管理数据流程图图28.6 企业生产管理E—R关系图图28.7 车间管理系统功能模块图图29.1 JIT生产管理数据流程图图29.2 JIT计划管理数据流程图（第二层数据流程图）图29.3 JIT系统维护数据流程图（第二层数据流程图）图29.4 JIT生产管理数据流程图（第二层数据流程图）图29.5 JIT系统实体关系图图29.6 JIT功能模块图30.1 质量管理数据流程图（简化）图30.2 质量管理基本数据维护数据流程图（第二层）图30.3 质量管理质量标准数据流程图（第二层）图30.4 质量管理质量检验数据流程图（第二层）图30.5 质量管理系统的实体关系图30.6 质量管理功能模块图图31.1 企业财务管理业务数据流图（简化）图31.2 财务管理系统的功能模块图图32.1 人力资源管理数据流程图图32.2 人事管理数据流程图（第二层）图32.3 人力资源计划管理数据流程图（第二层）图32.4 招聘管理数据流程图（第二层）图32.6 人力资源测评数据流程图（第二层）图32.7 人力资源管理的实体关系图32.8 人力资源管理功能模块图图33.1设备与仪器管理业务数据流程图图33.2设备与仪器基本资料管理数据流程图(第二层, 可继续展开)图33.3设备与仪器业务管理数据流程图（第二层数据流）图33.4 设备管理实体关系图图33.5 设备管理功能模块图。
