矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平,根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确,充分反映井下的实际情况。

为保证图的正确、美观和统一,要求按照附表《煤矿通风安全图例》绘制.3、图名一律标在图框内，位置在图的上框线下方。

图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。

4、在每张图的右下角绘制图签,并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注,线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。

二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1)在1：2000、1：3000或1：5000采掘工程平面图上绘制。

(2）图上标注内容：风机、各类通风设施(含密闭、风门、风桥等)、风流方向、局扇、测风站、测风点、防爆门。

（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。

(4)测风（站)点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。

（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。

图纸的上方绘制指北针长30mm，宽4mm的箭头标示。

（6）多煤层同时开采的矿井还应绘制分层通风系统图。

（7）有矿长、总工程师签字,并随着采掘变化及时修改. 2、避灾线路图（1）在采掘工程平面图上绘制。

(2)使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

(3）有总工程师签字，图纸随着采掘变化进行修改. 3、防灭火系统图(1）在采掘工程平面图上绘制。

（2)图中标明注浆、注氮系统,消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。

TSC THI/WEB FIM
017.0022.01D
Title:
Doc.No.:
Dest.: Loc.: 2 100
=WEC1500 + Page: of 354 5 Pages
Replaces Doc.No.:
Wiring DiagramNacelle Converter Cabinet
017.0022.01E
2
3
4
5
6
7
8
100.8 100.8 100.8
L1-690V L2-690V L3-690V
L1-690V L2-690V L3-690V
104.1 104.1 104.1
windtec systemtechnik handels- gmbH
NSGAFöu 1x95mm²
BK
NSGAFöu 1x95mm²
3-cur.-trans.-a 3-cur.-trans.-b 170.1 170.1
current measuring
电流测量
PE-NCC300-1 PE-NCC300-3 PE-NCC300-4 PE-NCC300-6 PE-NCC300-7 110.6 118.3 118.3 110.2 104.5
propagation as well as duplicating this documentation are not allowed
-X100.1
L1 L1 L1 L1 L1
-X100.2
L2 L2 L2 L2 L2
-X100.3
L3 L3 L3 L3 L3
凸点钢板从 ＋ＮＣＣ３００来
bottom plate from +NCC300

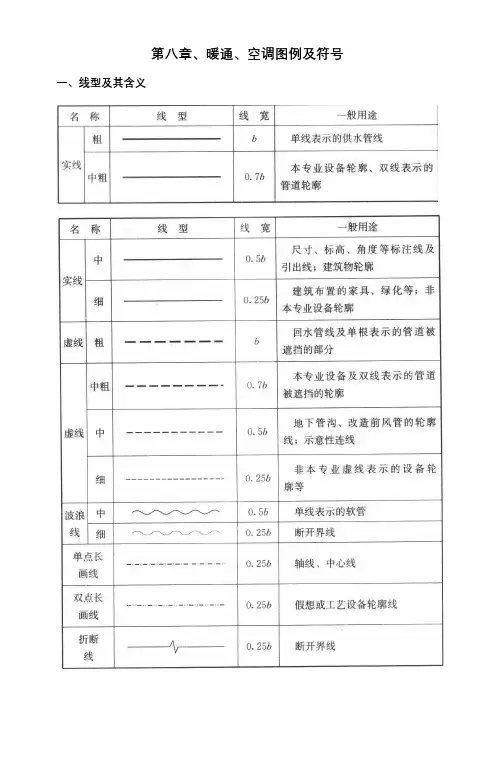

第八章、暖通、空调图例及符号一、线型及其含义二、比例三、水、汽管道代号四、水、汽管道阀门和附件图例序号 名称 图例备注 1 截止阀2 闸阀3 球阀4 柱塞阀5 快开阀6 蝶阀7 旋塞阀8 止回阀9 浮球阀10 三通阀 11 平衡阀 12 定流量阀 13 定压差阀 14 自动排气阀15集气罐、 放气阀16 节流阀17 调节止回断阀 水泵出口用 18 膨胀阀19 排入大气或室外20 安全阀21 角阀 22 底阀23 漏斗24 地漏 25 明沟排水26 向上弯头 27 向下弯头 28 法兰封头或管封 29上出三通30 下出三通31 变径管32 活接头或法兰连接33 固定支架34 导向支架35 活动支架36 金属软管37 可屈挠橡胶软接头38 Y形过滤器39 疏水器40 减压阀左高右低41 直通型（或反冲型）除污器42 除垢仪43 补偿器44 矩形补偿器45 套管补偿器46 波纹管补偿器47 弧形补偿器48 球形补偿器49 伴热器50 保护套管51 爆破膜52 阻火器53 节流孔板、减压孔板54 快速接头55 介质流向在管道断开处时；流向符号宜标注在管道中心线上，其余可同管径标注位置56 坡度及坡向坡度数值不宜与管道起、止点标高同时标注。
