一、实验目的1. 理解模拟实验法的适用条件。
2. 掌握用模拟法测绘静电场的原理和方法。
3. 加深对电场强度和电位概念的理解。
4. 通过实验，提高实验操作技能和数据分析能力。
二、实验原理静电场是由静止电荷产生的电场，其电场强度E与电荷量Q和距离r的关系为E=kQ/r^2，其中k为库仑常数。
静电场的电位U与电荷量Q和距离r的关系为U=kQ/r。
由于静电场中的电荷不运动，因此静电场是稳恒的。
在实验中，由于静电场中电荷不运动，直接测量静电场的电场强度和电位比较困难。
因此，我们采用模拟法，利用稳恒电流场来模拟静电场，从而间接测量静电场的分布。
稳恒电流场中，电流密度J与电场强度E的关系为J=σE，其中σ为电导率。
稳恒电流场的电位U与电流密度J和距离r的关系为U=-∫J·dr。
在模拟实验中，我们通过改变电流强度，调整模拟装置，使得模拟电流场的分布与静电场相似，从而间接测量静电场的分布。
三、实验仪器1. 模拟装置：同轴电缆和电子枪聚焦电极。
2. 静电场描绘仪。
3. 静电场描绘仪信号源。
4. 导线。
5. 数字电压表。
6. 电极。
7. 同步探针。
8. 坐标纸。
四、实验步骤1. 将同轴电缆的一端与静电场描绘仪连接，另一端与电子枪聚焦电极连接。
2. 调节静电场描绘仪信号源，输出一定电压。
3. 将电子枪聚焦电极放置在坐标纸上，调节电子枪的聚焦，使得电子束在坐标纸上形成一个清晰的光点。
4. 移动电子枪聚焦电极，在坐标纸上描绘出模拟电流场的等位线。
5. 根据等位线的分布，分析模拟电流场的电场强度和电位分布。
6. 通过比较模拟电流场和静电场的相似性，间接测量静电场的分布。
五、实验结果与分析1. 通过实验，我们成功描绘出模拟电流场的等位线，等位线呈同心圆分布，符合稳恒电流场的特性。
2. 通过分析等位线的分布，我们得出模拟电流场的电场强度和电位分布，与静电场的理论分布相似。
3. 实验结果表明，模拟法可以有效地测绘静电场的分布，为静电场的研究提供了方便。
用模拟法测绘静电场实验报告!!实验目的：通过模拟法来测绘静电场，了解静电场的分布和特性。
实验器材：1.塑料平板2.金属导体棒3.高电压发生器4.静电计5.金属探针6.细线7.防静电工作台实验原理：静电场是由电荷所引起的一种特殊的电磁场。
静电场的具体分布和特性与电荷的分布以及周围环境有关，可以通过模拟法来测绘。
实验步骤：1.将塑料平板放在防静电工作台上，确保其为绝缘状态。
2.在塑料平板的中央附近带电，可以使用高电压发生器对金属导体棒进行充电，也可以通过摩擦等方法带电。
3.使用静电计探测不同位置上的电势差，从而测定静电场的大小和分布。
4.将金属探针插入不同位置，并使用静电计记录下对应的电势值。
5.使用细线连接不同位置上的等势线，从而绘制出静电场的等势线图。
6.根据等势线的密度和间距，可以推测出电场线的密度和方向。
7.测量不同位置上的电场强度，可以使用静电计或引导线和微电流计的组合来测定。
8.使用测量得到的数据，计算静电场的强度和方向，进一步分析和讨论实验结果。
实验结果与分析：通过模拟法测绘静电场的过程中，我们得到了静电场的等势线图和电场强度的分布。
根据等势线的间距和方向，可以推测出电场线的密度和方向，从而了解静电场的分布特点。
通过测量电场强度，我们可以计算出静电场的强度和方向，进一步分析和讨论实验结果。
实验中可能存在的误差源：1.实验环境的干扰：静电场很容易受到外界环境的影响，如空气中的湿度、温度等因素，可能会对实验结果产生一定的误差。
2.仪器误差：使用的静电计和微电流计等仪器本身存在一定的测量误差，需要在实验中进行校准和减小误差。
3.实验操作的影响：实验者在实验过程中的操作技巧和经验水平也可能会对实验结果产生影响，需要仔细操作和加强实验技能。
改进措施和建议：1.控制实验环境：在实验过程中，可以采取措施减小外界环境因素的干扰，如保持实验室的温湿度稳定、使用防静电设备等。
2.提高仪器精度：使用高精度、精确校准的仪器来进行测量，减小仪器本身带来的误差。
模拟法测绘静电场实验报告实验目的：通过模拟法测绘静电场，在实验中掌握静电学原理。
实验仪器：静电场模拟仪、导电笔、示波器等。
实验原理：静电场是指由电荷引起的空间中的电场。
通过模拟法可以在模拟器上模拟出各种不同的电荷分布情况，并通过导电笔和示波器测量出静电场强度分布情况。
实验步骤：1. 按照实验指导书要求连接仪器，并打开静电场模拟仪。
2. 将导电笔插入示波器的X轴通道，将静电场模拟仪输出端口接到Y轴通道上。
3. 在静电场模拟仪上设置电荷分布情况，如单个点电荷、线电荷、平面电荷等，同时观察导电笔示波器上显示的曲线。
4. 更改模拟器上的电荷分布情况，连续多次测量并记录静电场强度分布情况。
5. 汇总所有数据并进行分析，得出实验结果。
实验结果和分析：通过对静电场的模拟实验，得出不同电荷分布情况下静电场强度分布的变化规律。
在线电荷以及平面电荷的情况下，静电场强度的变化呈现出明显的对称性。
单点电荷情况下，静电场呈现出单极性，并且与距离的平方成反比关系。
在实现掌握静电学原理的同时，也通过实验得出了一些静电场强度的变化规律，为今后的科技研究提供了理论基础。
实验结论：通过模拟法测绘静电场实验，掌握了静电学原理，并且了解了电荷分布情况对静电场强度的影响。
同时，也得出了静电场强度的变化规律，为今后的科技研究提供了理论基础。
参考文献：[1] 唐诗怀. 静电场模拟仪实验研究[J]. 现代电子技术, 2015(1): 83-85.[2] 王志勇. 变电工程中静电场的模拟研究[J]. 电力学报, 2014, 29(10): 2386-2392.。

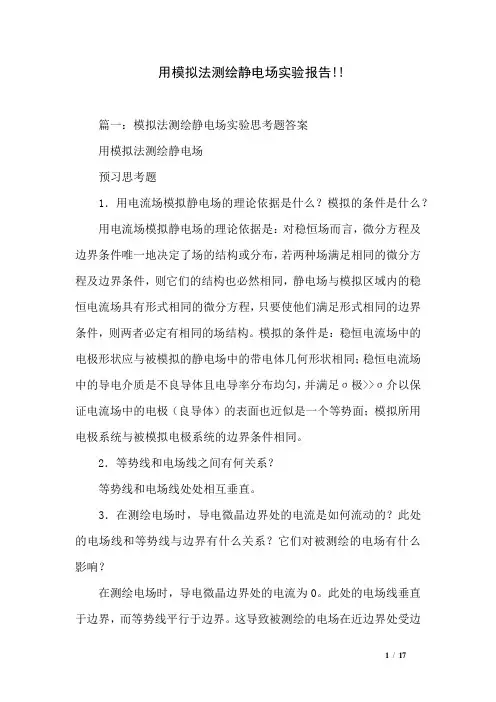

用模拟法测绘静电场实验报告!!篇一：模拟法测绘静电场实验思考题答案用模拟法测绘静电场预习思考题1．用电流场模拟静电场的理论依据是什么？模拟的条件是什么？用电流场模拟静电场的理论依据是：对稳恒场而言，微分方程及边界条件唯一地决定了场的结构或分布，若两种场满足相同的微分方程及边界条件，则它们的结构也必然相同，静电场与模拟区域内的稳恒电流场具有形式相同的微分方程，只要使他们满足形式相同的边界条件，则两者必定有相同的场结构。
模拟的条件是：稳恒电流场中的电极形状应与被模拟的静电场中的带电体几何形状相同；稳恒电流场中的导电介质是不良导体且电导率分布均匀，并满足σ极>>σ介以保证电流场中的电极（良导体）的表面也近似是一个等势面；模拟所用电极系统与被模拟电极系统的边界条件相同。
2．等势线和电场线之间有何关系？等势线和电场线处处相互垂直。
3．在测绘电场时，导电微晶边界处的电流是如何流动的？此处的电场线和等势线与边界有什么关系？它们对被测绘的电场有什么影响？在测绘电场时，导电微晶边界处的电流为0。
此处的电场线垂直于边界，而等势线平行于边界。
这导致被测绘的电场在近边界处受边界形状影响产生变形，不能表现出电场在无限空间中的分布特性。
分析讨论题1．如果电源电压增大一倍，等势线和电场线的形状是否发生变化？电场强度和电势分布是否发生变化？为什么？如果电源电压增大一倍，等势线和电场线的形状没有发生变化，但电场强度增强，电势的分布更为密集。
因为边界条件和导电介质都没有变化，所以电场的空间分布形状就不会变化，等势线和电场线的形状也就不会发生变化，但两电极间的电势差增大，等势线的分布就更为密集，相应的电场强度就会增加。
2．在测绘长直同轴圆柱面的电场时，什么因素会使等势线偏离圆形？测绘长直同轴圆柱面的电场时测到的等势线偏离圆形，可能的原因有：电极形状偏离圆形，导电介质分布不均匀，测量时的偶然误差等等。
3．从对长直同轴圆柱面的等势线的定量分析看，测得的等势线半径和理论值相比是偏大还是偏小？有哪些可能的原因导致这样的结果？⑴偏大，可能原因有电极直径测量偏大，外环电极表面有氧化层产生附加电阻，电压标示器件显示偏大等；⑵偏小，可能原因有电极直径测量偏小，中心电极表面有氧化层产生附加电阻，电压标示器件显示偏小等。
模拟法测绘静电场实验报告实验目的，通过模拟法测绘静电场，探究不同电荷分布形式下的电场强度分布规律。
实验仪器，静电场模拟仪、电荷计、导线、电荷点源等。
实验原理，静电场是由电荷产生的，其电场强度与电荷量、距离等因素有关。
在模拟法测绘静电场实验中，我们可以利用静电场模拟仪产生不同形式的电场，并通过电荷计测量不同位置的电场强度，从而得到电场分布的规律。
实验步骤：1. 准备工作，将静电场模拟仪连接电源并调整至合适的工作状态，准备好电荷计和导线等实验仪器。
2. 单电荷点源的电场分布测量，将电荷点源放置在模拟仪的中心位置，利用电荷计在不同位置测量电场强度，并记录数据。
3. 双电荷点源的电场分布测量，在模拟仪上设置两个电荷点源，分别为正电荷和负电荷，测量其电场强度分布，并记录数据。
4. 条形导体的电场分布测量，利用导线在模拟仪上形成条形导体，测量其不同位置的电场强度，并记录数据。
实验结果与分析：通过实验测量得到的数据，我们可以绘制出不同电荷分布形式下的电场强度分布图。
在单电荷点源的情况下，电场强度随着距离的增加呈现出倒数关系，即电场强度与距离的平方成反比。
而在双电荷点源的情况下，正负电荷之间形成的电场强度分布呈现出特定的规律，表现为电场线从正电荷指向负电荷，且电场强度随着距离的增加而减小。
在条形导体的情况下，电场强度在导体表面呈现出最大值，在内部为零。
结论：通过模拟法测绘静电场实验，我们得到了不同电荷分布形式下的电场强度分布规律。
在实验过程中，我们也发现了静电场的一些特性，如电场强度与距离的关系，电场线的走向等。
这些实验结果不仅验证了静电场的基本规律，也为我们深入理解静电场的性质提供了重要的实验依据。
通过本次实验，我们对静电场的测绘方法有了更深入的了解，同时也加深了对静电场的认识。
希望通过这次实验，能够对大家对静电场的研究有所帮助，也希望能够进一步探索静电场的更多特性和应用。

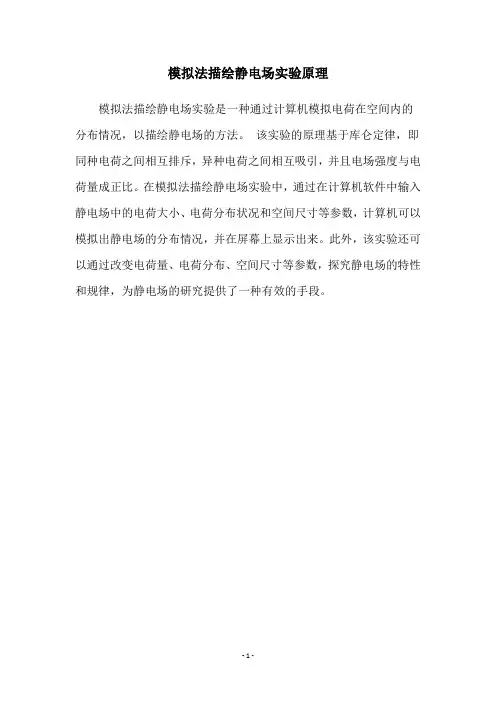

模拟法描绘静电场实验原理
模拟法描绘静电场实验是一种通过计算机模拟电荷在空间内的分布情况，以描绘静电场的方法。
该实验的原理基于库仑定律，即同种电荷之间相互排斥，异种电荷之间相互吸引，并且电场强度与电荷量成正比。
在模拟法描绘静电场实验中，通过在计算机软件中输入静电场中的电荷大小、电荷分布状况和空间尺寸等参数，计算机可以模拟出静电场的分布情况，并在屏幕上显示出来。
此外，该实验还可以通过改变电荷量、电荷分布、空间尺寸等参数，探究静电场的特性和规律，为静电场的研究提供了一种有效的手段。
- 1 -。
实验九：模拟法描绘静电场电磁场理论指出：静电场和稳恒电流场具有相同形式的数学方程式，因而具有相同形式的解，即电流场的分布与静电场的分布完全相似，为此我们可以通过稳恒电流场来模拟静电场，且测量探针的引入不会造成模拟场的畸变。
用电流场来测定静电场是研究静电场的实验方法之一。
利用原型和模拟遵从相同的数学规律而进行的模拟称为数学模拟。
这种模拟法可以广泛地用于对电缆、电子管、示波管、电子显微镜等内部电场的分布情况的研究。
●实验目的与要求：1.学习用模拟法测绘静电场的原理和方法。
2.加深对电场强度和电势概念的理解。
●实验仪器双层静电场测绘仪、稳压电源、电压表、检流计、滑线变阻器、开关、游标卡尺。
详见《大学物理实验一级》P135●实验原理：除了少数几种规则带电体的电场分布可以用数学解析式表达外，大多数情况必须借助实验的方法来测定。
先测出电场等位面的分布，再根据电场线与等位面处处正交的关系，画出电场线的分布，从而获得完整的电场分布图像。
但是，直接测量静电场的电场分布会遇到很大困难，这不仅是因为要使用较复杂的测试仪器，而且当仪器的探针置入电场后会发生感应或极化，从而严重改变了待测电场的分布情况。
为了克服直接测量静电场的困难，我们可以仿造一个与静电场分布完全一样的电流场，用容易直接测量的电流场模拟静电场。
模拟法在科学实验中有及广泛的应用，其本质上是用一种易于实现、便于测量的物理状态或过程的研究，代替不易于实现、不便于测量的状态或过程的研究。
电流场与稳恒电流场本是不同的场，但是它们都遵守高斯定理∫=⋅d 0（无源区域）和环流定理=⋅∫l d E 0，它们都可以引入电势U ，而且电场强度与电势之间都存在U −∇=；因此只要保证两种场保持相同的边界条件，就完全可以用稳恒电流场替代静电场。
而前者的测量要比后者容易实现得多。
要使得两种场具有相同的边界条件，只要保证电极形状一定，电极电势不变，空间介质均匀。
在任何一个考察点，均应有U U ='，='。
实验三十九用模拟法测绘静电场实验目的：1.描绘同轴电缆的静电场分布（测绘等位线，画出电场线）；2.锻炼自我实验操作能力。
实验原理：1、如果两种物理现象在一定的条件下满足同一形式的数学规律，就可一将对其中一种物理现象的研究来代替对另一种物理现象的研究，这种研究方法称为模拟法。
2、实验中用稳恒电流场来模拟静电场正是应用了形式上的相似性。
虽然相似但不是等同。
所以使用模拟法时，必须注意到它的适用条件。
●电流场中的导电介质分布必须相当于静电场中的介质分布。
●静电场中的带电导体的表面是等为面，则稳恒电流场中的导电体也应该是等位面，这就要求采用良好的导电体来制作导电电极，而且导电介质的电导率也不易太大，且要均匀●测定导电介质中的电位时，必须保证探测电极支路中无电流通过●用长同轴圆柱形电极间稳恒电流场模拟长同轴圆柱形导体间静电场的依据3、场强在数值上等于电位剃度，方向指向电位降落的方向，先测绘等位线，然后根据电场线与等位线正交的原理，画出电场线涉及公式：ar Edr UUUaraarln20επλ-=-=⎰（1）ab r b UUarlnln= （2）ab Irb arbrURUlnln'==（3）r=a rV V ab b )( （4）实验仪器：EQC —2型静电场测绘仪（包括导电玻璃，双层固定支架，同步探针）， 直流稳压电源， 记录纸。
实验方法：1、测绘等位线，要求相邻两等位线间的电势差为1V 共测8条，每条等位线测定出8个均匀分布的点，画出等位线的 同心圆簇。
2、画出电场线，指出电场强度的方向3、由公式r=a rV V ab b )(计算出理论圆半径（b=75.00mm, a=5.000mm, a V =10V ）实验数据处理：表1 各等位线半径数据表2 半径测量数据表单位：mm。
实验五用模拟法测绘静电场实验目的：1. 理解静电场的概念及其性质2. 熟悉静电场线和等势线的画法3. 学习用模拟法测绘静电场一、实验原理与装置1. 静电场的概念和性质静电场是指存在电荷时周围空间内的电场。
静电场有以下性质：(1) 电场线的方向是电场力的方向。
（电荷正电荷电场线从正电荷向外发出，电荷负电荷电场线从负电荷向内汇聚）(2) 等势线垂直于电场线。
（不然质点只能沿着电场线运动）(3) 等势线上各点势能相等。
（在等势线上移动的质点不做功）(4) 电场线与等势线的密度越大，电场越强。
2. 实验装置(1) 金属板(2) 带电棒及其支架(3) 电位计或万用表二、实验内容和步骤1. 实验内容用模拟法测绘电荷间的静电场线和等势线，了解静电场的性质。
2. 实验步骤(1) 用金属板固定一个带电棒。
(2) 在另一侧用电位计或万用表测量带电棒所激发的电场强度E，将测量数据记录下来。
(3) 在周围的纸面上画出静电场线和等势线。
(4) 待电荷达到稳态（静电场不变），移动带电棒，再次测量电场强度，并观察静电场线和等势线的变化。
三、实验数据处理1. 静电场线和等势线的绘画方法(1) 画静电场线画负电荷和正电荷的静电场线是不同的，如下图：对于正电荷：电荷从正电荷开始散开，射向无限远处。
对于负电荷：电荷从负电荷汇聚，向负电荷无限靠近。
(2) 画等势线等势线是垂直于静电场线的曲线，在静电场中，等势线是由一些面状平面构成的，就是所谓的等电面。
在同一等电面内，各点的电势是相等的。
等势线表现出了静电场的梯度。
决定等势线的要素有电荷大小、形状、位置和形成等势线的维度等，整个电场的形态和分布都可以通过等势线和静电场线得到。
2. 数据记录分析利用测量的电场强度，对静电场进行绘画。
在静电场线和等势线上找到几组有特征的数据点，根据等势线的定义，这些点的电势是相等的，因此可以计算出其具体的电势值。
四、实验注意事项1. 实验操作小心，防止触电2. 用导体与地连接保持安全3. 测量前，检查实验装置是否正确安装五、实验思考题1. 如何判别静电场是否稳定？2. 静电场中等势线的特点是什么？3. 如何利用等势线测量电势差？实验五用模拟法测绘静电场完整实验报告样例【摘要】本实验通过测量带电棒激发的电场强度和画出静电场线和等势线，测绘了一个由单个电荷组成的静电场。
⽤模拟法测绘静电场实验报告⽤模拟法测绘静电场实验报告【⼀】实验⽬的及实验仪器实验⽬的: 1.学习⽤模拟法测绘静电场的分布;2.加深对电场强度及电位概念的理解。
实验仪器:电源、毫⽶⽅格纸、导线、静电场测绘仪、万⽤表【⼆】实验原理及过程简述⼀.实验原理:1.模拟的依据:由电磁理论知道，稳恒电流的电场和相应的静电场空间形式是⼀致的。
只要电极形状⼀定，空间介质均匀，在任何⼀个考察点均有U稳恒＝U静电，或E稳恒＝E静电。
稳恒电流场与静电场的分布也是相同的，因此欲测绘静电场的分布，只要测绘相应的稳恒电流的电场。
2.电压表法:以平⾏输电线的电极A、B模拟等值异号电荷，测绘电场分布情况。
将电报A、B与导电勿紧密接触，接通电源E，则在导电纸上形成平⾯电流场，电流由A向B辐向传导，导电物质上任⼀点具有确定的电位U c，可由电压表指⽰，将具有相同U c的点相连即为等位线。
3.检流记法:检流计追G跨接在C、D两端，D点的电位由分压器预先测量，当U c＝U时，电流计中⽆电流通过，指针不偏转，移动测笔C，找到这些使G不偏转的点，然后连接起来，即为U D的等位线。
4.⽅法依据:场强E在数值上等于电位梯度，⽅向指向电位降落的⽅向。
⼆.过程简述:1.记录电极尺⼨a和b。
接通电路，将开关拨到"校准"，得出U a。
2.将开关拨到"读数"，固定毫⽶⽅格纸，测绘平⾏输电线(模拟等值异号点电荷)的等位线簇。
取U r＝2，4，6，8，10v共五组，每组穿⼤约10个点数，取下⽅格纸，连接电位相等的点得等位线，根据电场线与等位线垂直，作出电场线。
3.固定另⼀张毫⽶⽅格纸，测绘同轴电缆(模拟同轴圆柱带电体)的等位线簇。
取U r＝2，4，6，8，10v共五组，每组穿⼤约10个点数，取下⽅格纸，连接电位相等的点得等位线，根据电场线与等位线垂直，作出电场线，量取五个等位线圈的等位半径R P。
根据公式计算相应理论电位半径R T＝b/[b/a∧(U r/U a)]，并计算绝对误差和⽬标误差E(%)＝(R T－R P)/R T×100%。
模拟法测绘静电场实验示范报告一、实验目的本实验旨在通过模拟法测绘静电场，深入理解静电场的特性，掌握电场强度、电势等参数的测量方法，培养实验操作能力和数据分析能力。
二、实验原理静电场是静止电荷产生的电场。
在静电场中，电场强度E和电势Φ是描述电场特性的两个重要物理量。
电场强度E是矢量，其方向与正电荷所受电场力方向相同，单位为V/m或N/C。
电势Φ是标量，表示单位正电荷在静电场中某点所具有的能量，单位为V。
本实验采用模拟法测绘静电场，即将电荷分布等效为已知电势的点源，通过测量各点的电势值，绘制出等效电荷分布图。
同时，利用Matlab等软件进行数据处理和图形绘制。
三、实验步骤1.准备实验器材：导电介质（如金属球、石墨等）、绝缘介质（如云母、玻璃等）、电极、电源、万用表、导线等。
2.搭建实验装置：将导电介质和绝缘介质按照要求放置在实验台上，连接电源和电极，确保电路畅通。
3.测量电势值：将万用表连接到电极上，测量各点的电势值并记录下来。
重复测量多次，取平均值。
4.数据处理：利用Matlab等软件将测量数据绘制成电势分布图和等效电荷分布图。
5.误差分析：根据实验数据和理论值进行比较，分析误差产生的原因。
6.撰写实验报告：整理实验数据，分析结果，得出结论，撰写实验报告。
四、实验结果及分析1.电势分布图（图1）（请在此处插入电势分布图）根据实验数据绘制的电势分布图可以看出，导电介质表面电势较高，而绝缘介质表面电势较低。
这是因为在静电场中，导电介质能够导通电流，使得电荷容易移动并累积在表面；而绝缘介质内部自由电子较少，表面电荷不易移动，因此表面电势较低。
2.等效电荷分布图（图2）（请在此处插入等效电荷分布图）根据实验数据绘制的等效电荷分布图可以看出，导电介质表面有较多的正电荷分布，而绝缘介质表面有较少的正电荷分布。
这是因为在静电场中，正电荷在导电介质表面容易累积，形成类似“正电荷云”的分布；而在绝缘介质表面，正电荷不易移动和累积，因此分布较少。
实验用模拟法测绘静电场实验用模拟法测绘静电场实验4实验四用模拟法测绘静电场课程名称开放物理实验测量长同轴圆柱上电荷的电场分布实验项目通过模拟绘制静电场学生研究独立实验内容测量两个无限平行带电直圆柱的电场分布正确理解概念《电场强度与电势》课程的教学重点是学习用模拟实验的方法测量静电场的分布，教师以启发式的一对一指导作为补充，了解模拟静电场的理论基础，并结合稳态电流场的教学难点。
教学时间为4学时。
教学对象为二、三年级本科生2学时。
对实验原理、测量方法和实验仪器进行了2学时的学习，进行了实验，对数据进行了处理，完成了实验报告的参考资料1.《大学物理实验》，北京工商大学物理教研室，机械工业出版社-14-用模拟方法绘制静电场图1实验基本要求1.学习模拟实验方法，用电压表绘制静电场等电位线。
2．加强对电场强度和电位概念的理解，了解电力线与等势线之间的关系。
3．测绘同轴带电圆柱面和平行带电直圆柱的等势线和电力线。
2仪器介绍序号1名称静电场测绘仪1台数字电压表1个晶体管稳压电源1台型号技术规格量程：-20.00v~+20.00v分度值：0.01vwyj-6b型1a；1~30v23配件导电纸、白纸及导线若干3.实验原理一、用电流场模拟静电场稳恒电流场和静电场具有相似的性质，它们都是有源场和保守场，都遵守拉普拉斯方程。
所以，可以用稳恒电流场来模拟静电场。
对于静电场，积分关系e？ds？0，e？dl？0ss??对稳恒电流场，在无源区域内满足类似积分关系j?ds?0,j?dl?0（j为电流密度矢量）ss？？可以看出，E和j在各自的区域满足相同的数学定律。
在充满均匀电导率的空间，电流密度j与电场强度e成正比，即j??e其中，?为导电纸的电导率。
静电场的位移矢量D与电场强度E成正比，即D？？在哪里，？是电介质的介电常数，这是完全相似的。
因此，稳态电流场中的电位分布可以用来模拟静电场的电位分布。
二．长同轴柱面电荷的电场长同轴圆柱形电荷产生的静电场如图1所示。
用模拟法测绘静电场静电场是由于电荷的存在所形成的一种场。
在工程应用中，我们需要测绘静电场的大小和分布情况。
传统的方法是基于电场的数学公式和物理原理来推导计算。
但是，这种方法有一定的局限性，特别是针对复杂、非均匀的场。
因此，模拟法成为一种可行的测绘方法。
模拟法的基本思想是通过建立一个类似于真实场的模拟场，然后对模拟场进行测量，最终得到真实场的分布情况。
下文将分别介绍模拟法的两种典型应用方法：有限差分法和有限元法。
一、有限差分法有限差分法是一种常见的数值计算方法，适用于离散化的问题，如在空间离散的点上计算电场值。
其基本思想是通过在真实场中选取有限的点来模拟真实场，在这些点上计算电场的值，然后通过差分运算得到电场的梯度和变化率，从而获得真实场的分布情况。
以二维空间中Z向高度为一定的圆板的静电场为例，假设圆板半径为a，距离Z为d，其电势函数为：V=1/4πε \cdot Q/(√(R^2+d^2 ))其中Q为圆板上的总电荷，R为观测点到圆板上某一点的距离。
在有限差分法计算中，我们需要将观测区域离散化，假设网格尺寸为dx和dy，那么在一个包围圆板的区域内，我们可以取N个点来模拟真实场，如下图所示：在每个观测点上，我们可以计算出电势V的值，根据差分公式，可以得到电场分布情况：Ex=(V(i,j+1)-V(i,j))/dy在此基础上，我们可以进一步计算出电势和电荷分布，并进行可视化，如下图所示：有限元法是一种计算机模拟模型，它将真实场分成很多小区域，每个小区域内的场是简化的，由一组近似函数来表示。
这些近似函数通常称为有限元函数，它们可以是线性、二次或高次函数。
有限元法首先通过三角剖分将真实场划分为多个局部小区域，然后在每个小区域内选取有限的节点来建立有限元函数，形成有限元网格。
对于每个小区域内的有限元函数，我们可以用一些已知的方程或物理定律来计算电势和电场分布。
以空间中三维空心球的静电场为例，下图展示了有限元法计算中所用的有限元网格：在每个小区域中，我们可以用一组相应有限元函数来近似表示电势和电场分布。
一、实验目的1. 理解模拟法在静电场描绘中的应用原理。
2. 掌握使用模拟法描绘静电场等势线和电场线的方法。
3. 深入理解电场强度和电势的概念。
二、实验原理静电场是由电荷产生的，其电场强度E和电势U是描述静电场的重要物理量。
在静电场中，等势线是指电势相等的点的连线，而电场线则是表示电场强度方向的曲线。
在实验中，由于直接测量静电场存在困难，我们采用模拟法来描绘静电场。
模拟法的基本原理是：在静电场中，等势线与电场线处处正交，且电场强度E等于电势U的梯度。
通过模拟实验，我们可以得到电势分布，进而绘制出等势线和电场线。
三、实验仪器1. 静电场描绘仪2. 模拟装置（同轴电缆和电子枪聚焦电极）3. 万用电表4. 坐标纸四、实验步骤1. 将静电场描绘仪的电源打开，调节电压为实验要求之值。
2. 将模拟装置（同轴电缆和电子枪聚焦电极）放置在静电场描绘仪的水盘中。
3. 将坐标纸放置在静电场描绘仪的上层，调整坐标纸位置，使电极位于坐标纸上。
4. 使用万用电表测量模拟装置上各点的电势，记录数据。
5. 根据记录的数据，在坐标纸上绘制等势线和电场线。
6. 对比实际静电场和模拟静电场，分析实验结果。
五、实验结果与分析1. 在实验中，我们得到了模拟静电场的等势线和电场线，通过对比实际静电场，发现模拟静电场与实际静电场具有相似的电场分布。
2. 通过实验，我们加深了对电场强度和电势概念的理解，掌握了使用模拟法描绘静电场的方法。
六、实验结论1. 模拟法是一种有效的方法，可以用来描绘静电场。
2. 通过模拟法，我们可以更好地理解电场强度和电势的概念。
3. 实验结果表明，模拟静电场与实际静电场具有相似的电场分布。
七、实验注意事项1. 实验过程中，注意安全，避免触电。
2. 调节电压时，要缓慢进行，避免电压过高造成设备损坏。
3. 测量电势时，要确保万用电表准确，避免误差。
4. 绘制等势线和电场线时，要注意线条的平滑和清晰。
八、实验总结本次实验通过模拟法描绘静电场，让我们对静电场有了更深入的了解。
实验五 用模拟法测绘静电场预习重点1.用稳恒电流场模拟法测绘静电场的原理和方法。
2.预习两点电荷、同轴柱面、聚焦电极的电场分布情况。
实验目的1.学习用稳恒电流场模拟法测绘静电场的原理和方法。
2.加深对电场强度和电位概念的理解。
3.测绘点状电极、同心圆电极、聚焦电极的电场分布情况实验原理由于带电体的形状比较复杂，其周围静电场的分布情况很难用理论方法进行计算。
同时仪表（或其探测头）放入静电场，总要使被测场原有分布状态发生畸变，不可能用实验手段直接测绘真实的静电场。
本实验采用模拟法，通过点状电极、同心圆电极、聚焦电极产生的稳恒电流场分别模拟两点电荷、同轴柱面带电体、聚焦电极形状的带电体产生的静电场。
一、模拟的理论依据为了克服直接测量静电场的困难，可以仿造一个与待测静电场分布完全一样的电流场，用容易直接测量的电流场去模拟静电场。
静电场与稳恒电流场本是两种不同的场，但是两者之间在一定条件下具有相似的空间分布，即两种场遵守的规律在数学形式上相似。
对于静电场，电场强度在无源区域内满足以下积分关系0s d ⋅=⎰E s 0ld ⋅=⎰E l对于稳恒电流场，电流密度矢量J 在无源区域内也满足类似的积分关系0s d ⋅=⎰J s 0ld ⋅=⎰J l由此可见，E 和J 在各自区域中所遵从的物理规律有同样的数学表达形式。
若稳恒电流场空间均匀充满了电导率为σ的不良导体，不良导体内的电场强度'E 与电流密度矢量J 之间遵循欧姆定律： σ'J =E因而，E 和'E 在各自的区域中也满足同样的数学规律。
在相同边界条件下，由电动力学的理论可以严格证明：具有相同边界条件的相同方程，解的形式也相同。
因此，可以用稳恒电流场来模拟静电场。
二、模拟长同轴圆柱形电缆的静电场利用稳恒电流场与相应的静电场在空间形式上的一致性，只要保证电极形状一定，电极电位不变，空间介质均匀，则在任何一个考察点，均应有“U 稳恒=U 静电”或“E 稳恒=E 静电”。
[精编]用模拟法测绘静电场实验报告!实验报告：用模拟法测绘静电场一、实验目的1.学习了解静电场的性质和特点。
2.掌握用模拟法测绘静电场的基本原理和方法。
3.学会使用电场强度计测量电场强度。
二、实验原理模拟法测绘静电场是利用等效原理，通过模拟静电场中的电势分布，间接地测量静电场中各点的电场强度。
本实验采用电容器模拟静电场，通过调节电容器上所加电压，使电容器两极板间的电场与所需测量的静电场具有相同的电势分布。
然后，通过测量电容器两极板间的电场强度，推算出所需测量的静电场的电场强度。
三、实验步骤1.搭建实验装置（1）准备一个平行板电容器，其金属极板尺寸为5cm x 5cm，两极板间距为2mm。
（2）将电容器与电源连接，并配备一个电压表以测量电源电压。
（3）在电容器两极板间放置一个微调电阻器，用于调节电场强度。
（4）配备一个电场强度计，用于测量电容器两极板间的电场强度。
2.模拟静电场（1）将电源电压调至所需测量的静电场的电势分布。
（2）调节微调电阻器，使得电容器两极板间的电场强度与所需测量的静电场的电场强度具有相同的分布。
3.测量电场强度（1）将电场强度计放置在电容器两极板间的中心位置，记录电场强度计的读数。
（2）改变微调电阻器，模拟不同的电势分布，并记录相应的电场强度计读数。
重复此步骤多次，以获得足够的数据点。
4.数据处理与分析（1）将实验数据输入计算机，绘制电场强度与电压（或电势）的关系图。
（2）根据实验数据，分析静电场的性质和特点。
四、实验结果（请在此处插入图表）五、实验总结1.通过本次实验，我们学习了静电场的性质和特点，了解了用模拟法测绘静电场的基本原理和方法。
2.通过实验，我们掌握了使用电场强度计测量电场强度的方法和技巧，并通过数据分析得出了静电场的分布特点。
3.本实验中需要注意控制实验条件，避免误差的引入，保证实验结果的准确性。
同时，对实验数据的处理和分析也是非常重要的环节，通过分析数据可以更深入地了解静电场的性质和特点。
