用水审批流程图

火电厂用水流程图火力发电厂用水流程图部分蒸汽供应给工业和住宅供热机组，以补充水和淡化水箱以去除化学水。

凝汽器除氧器锅炉产生蒸汽，将汽轮机动力城的化学废水推至脱硫工艺水箱补充水。

市政脱硫工艺水箱补充水并蒸发脱硫吸收塔。

进行湿法脱硫以蒸发浓缩的循环水。

浓缩循环水供应至脱硫工艺水箱，以补充水并对废水进行脱硫。

循环水在贮灰器中搅拌(排放)以冷却冷凝器循环水。

回水+火力发电厂用水工艺描述火力发电厂用水主要分为三部分:第一部分是机组热力系统用水:原水→化水生产，脱盐水由水处理设备生产(产生约10%的浓水)。

排放至脱硫系统再利用)→通过除盐泵输送至汽轮机凝汽器作为热力系统的补水→与凝结水混合后通过凝结泵输送至除氧器→通过加热输送至锅炉除氧→加热至锅炉蒸汽驱动汽轮机做功发电→部分蒸汽被凝汽器循环水冷却并冷凝成凝结水形成连续循环，另一部分蒸汽用于工业或民用供热，蒸汽不回收的第二部分是循环水系统水:原水→直接供给冷却塔水池→水通过循环泵送至冷凝器冷却蒸汽→冷却水返回冷却塔水池形成连续循环随着原水循环次数的增加，冷却水会自然蒸发浓缩，水质会逐渐恶化。

为了保证水质，部分浓水(约占原水总量的5%)需要排入脱硫系统进行回用。

的第三部分为湿法脱硫系统用水:10%的浓水来自化学水生产和循环水，浓水来自脱硫工艺水箱至脱硫制浆系统，与石灰石粉混合制成脱硫浆液，输送至脱硫吸收塔与烟气反应，吸收烟气中的二氧化硫，热烟气携带大部分水从烟囱排出，石膏携带一小部分水至石膏脱水系统。

脱水后会产生少量废水(约占全厂原水消耗量的5%),部分机组会利用这部分废水作为干灰搅拌加湿水，实现废水零排放有些机组不能充分利用废水，少量废水经处理后排放。

目前，公司正在进行废水零排放改造，目标是在XXXX之前通过实施脱硫废水闪蒸等处理方法实现废水零排放。

1.风险（1）F1供用水消耗计量不准确（2）L1.9.1未经行政审批和许可，私自取水（3）L1.9.2未按批准的条件取水（4）L1.10.1未缴纳或拖延缴纳水资源费（5）L1.10.2购买或使用的工艺、设备和产品没有达到节水要求，建设项目未建节水设施或节水设施不达标（6）L1.10.3擅自修建水工程（7）L1.11.1 水行政主管部门不依法进行行政审批（8）L1.12.1他人以污染水源、偷水、破坏取水用水设施等方式侵犯我方的取水权、用水权2.控制措施1）F:供用水消耗计量不准确（1）F1.1M供用水双方计量部门每月共同抄表确认供用水消耗量。

（2）F1.2M所属单位主管领导对用水消耗量是否准确进行审核。

2）L:未经行政审批和许可，私自取水（1）L1.9.1-F所属单位生产运行科提出用水申请，报主管部门批准后办理取水许可证；生产运行处每年度进行用水情况检查。

（2）L1.9.1-K生产运行处发现私自取水的，在3个工作日内向当地水资源行政主管部门办理行政审批和许可手续；生产单位如收到行政处罚通知，在2个工作日内报企业管理法规处。

（3）L1.9.1-KB如行政处罚不当，企业管理法规处会同相关部门及时收集有关证据，采取申请听证或提起行政复议、行政诉讼等方式降低损失。

3）L:未按批准的条件取水（1）L1.9.2-F生产运行处取得取水许可证后，在3个工作日内通知生产单位；生产运行处按年度检查用水情况，监督生产单位按照批准的日取水量/年取水总量取水。

（2）L1.9.2-K生产运行处发现不按批准条件取水的，立即以书面方式通知生产单位进行整改；生产单位如收到行政处罚通知，在2个工作日内报企业管理法规处。

（3）L1.9.2-KB如行政处罚不当，会同相关部门及时收集有关证据，采取申请听证或提起行政复议、行政诉讼等方式降低损失。

4）L:未缴纳或拖延缴纳水资源费（1）L1.10.1-F年初制定水资源费缴纳计划，列入年度预算。

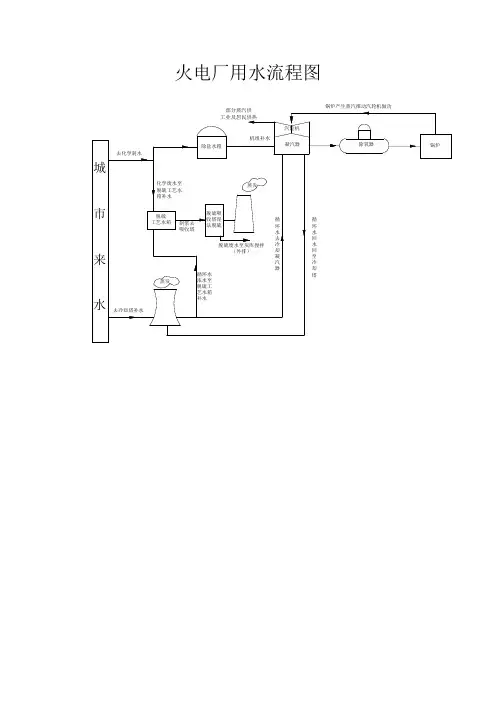

火电厂用水流程图
锅炉产生蒸汽推动汽轮机做功
火电厂用水流程说明
火电厂用水主要分为三部分：
第一部分为机组热力系统用水：原水→到化学制水，经过水处理设备制成除盐水（产生约10%左右的浓水，排至脱硫系统再次利用）→通过除盐泵输送至汽轮机的凝汽器做为热力系统补水→和凝结水混合后由凝结泵输送至除氧器→通过加热除氧后输送至锅炉→在锅炉内加热为蒸汽，推动汽轮机做功发电→一部分在凝汽器中被循环水冷却凝结成凝结水，形成连续循环，另一部分蒸汽做为工业或民用供热，蒸汽不回收。

第二部分为循环水系统用水：原水→直接补到冷却塔池内→通过循环泵将水送到凝汽器中冷却蒸汽→冷却后的水又回到冷却塔池内，形成连续循环。

随着原水循环次数的增加，冷却水自然蒸发浓缩，水质逐渐变差，为保证水质，需将部分浓水（约为原水总量的5%）排至脱硫系统再次利用。

第三部分为湿法脱硫系统用水：化学制水10%的浓水及循环水浓水→脱硫工艺水箱输送至脱硫制浆系统→和石灰石粉混合制备脱硫浆液→输送至脱硫吸收塔与烟气反应，吸收烟气中的二氧化硫→热烟气携带大部分水由烟囱排放，石膏携带小部分水进入石膏脱水系统，经过脱水后将产生少量的废水（约占全厂原水用量的5%），部分单位将此部分废水作为干灰搅拌加湿用水，实现废水零排放。

个别单位无法全部利用，少量经处理后外排，目前公司正在进行废水零排放改造，力争2017年前通过实施脱
硫废水闪蒸等处理方法，全部实现废水零排放。

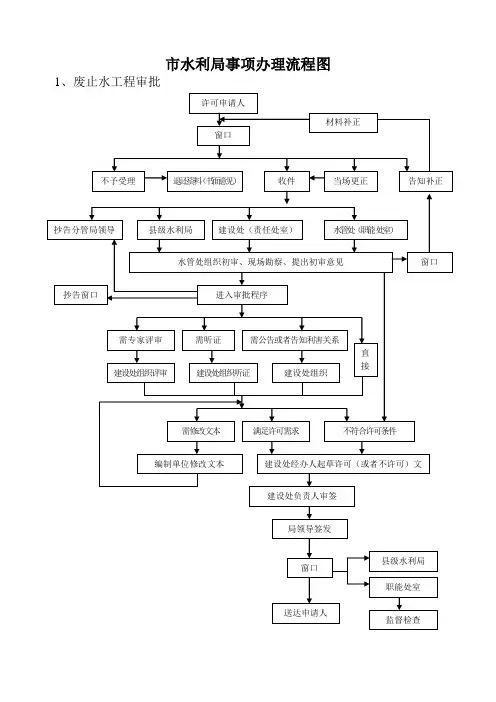

市水利局事项办理流程图1、废止水工程审批
2、海塘与堤防工程项目初步设计审批（三级以上与跨市海塘工程初审）
注：听证、公告不适用施工图审批与开工报告审批
5、河道采砂许可
6、生产建设项目水土保持方案
7、围垦许可
理围垦许可申请，初设批复后发放围垦许可证。

8、洪水影响评价报告
9、建设项目水资源论证报告书
10、蓄滞洪区避洪设施建设审批
11、取水许可申请
或者者设施竣工登记表，经核定后，由水行政部门发放取水许可证。

12、用水单位年度用水计划核定
13、河道及水工程管理范围内建设项目审批
注：重大涉河建设项目审批需经局党组同意
14、占用农排水源、灌排工程设施审批
15、涉及海塘管理范围建设项目审批。

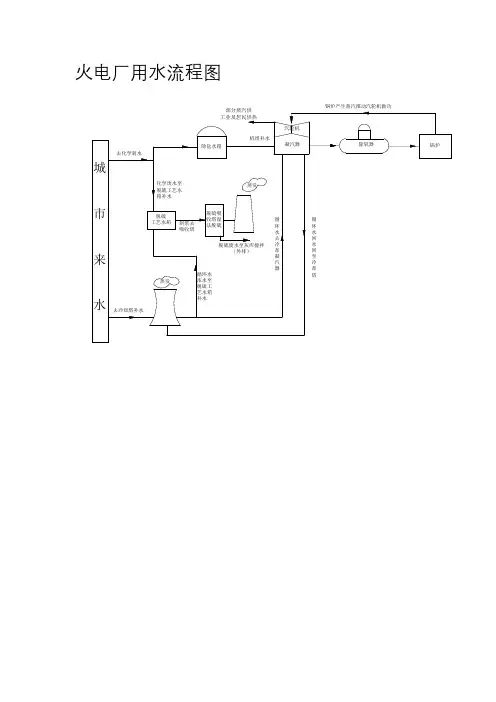

火电厂用水流程图
锅炉产生蒸汽推动汽轮机做功
火电厂用水流程说明
火电厂用水主要分为三部分：
第一部分为机组热力系统用水：原水→到化学制水，经过水处理设备制成除盐水（产生约10%左右的浓水，排至脱硫系统再次利用）→通过除盐泵输送至汽轮机的凝汽器做为热力系统补水→和凝结水混合后由凝结泵输送至除氧器→通过加热除氧后输送至锅炉→在锅炉内加热为蒸汽，推动汽轮机做功发电→一部分在凝汽器中被循环水冷却凝结成凝结水，形成连续循环，另一部分蒸汽做为工业或民用供热，蒸汽不回收。

第二部分为循环水系统用水：原水→直接补到冷却塔池内→通过循环泵将水送到凝汽器中冷却蒸汽→冷却后的水又回到冷却塔池内，形成连续循环。

随着原水循环次数的增加，冷却水自然蒸发浓缩，水质逐渐变差，为保证水质，需将部分浓水（约为原水总量的5%）排至脱硫系统再次利用。

佛山建筑用水申请
如果您想申请佛山建筑用水，可以按照以下步骤进行操作：
1 .准备相关材料：您需要准备一些材料以便进行申请，具体材料可能包括身份证、房产证或购房合同、建筑施工图等。

2 .提交申请：您可以通过线上或线下方式提交申请。

线上申请可以通过佛山市供水局的官方网站或微信公众号进行，填写相关信息并上传所需的材料。

线下申请可以前往当地的供水营业厅或代办点进行。

3 .等待审核：提交申请后，供水部门会对您的申请进行审核。

审核过程中，您可能需要配合供水部门进行现场勘查或提供进一步的材料。

4 .签订合同并安装水表：如果您的申请被批准，您需要与供水部门签订供水合同，并由供水部门为您安装水表。

5 .开始供水：一旦水表安装完成，供水部门将开始为您供应建筑用水。

需要注意的是，不同地区的供水部门可能有不同的申请流程和要求,具体操作请根据当地的规定和要求进行。

如果您有疑问或需要帮助，可以咨询当地的供水部门或相关机构。
