220kv电网继电保护

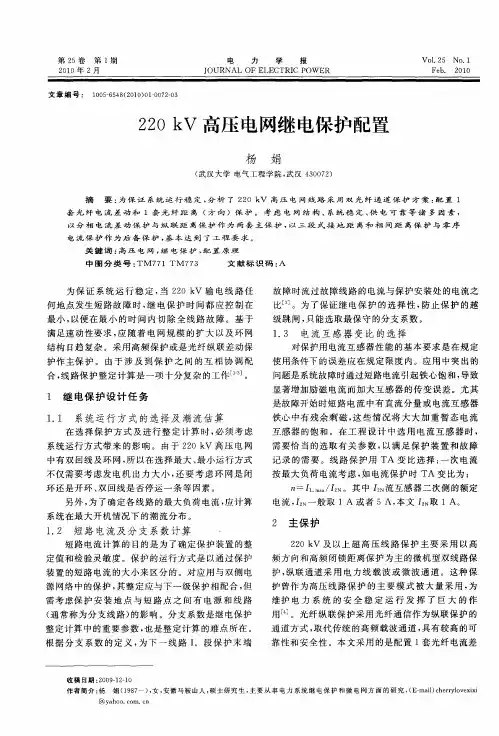

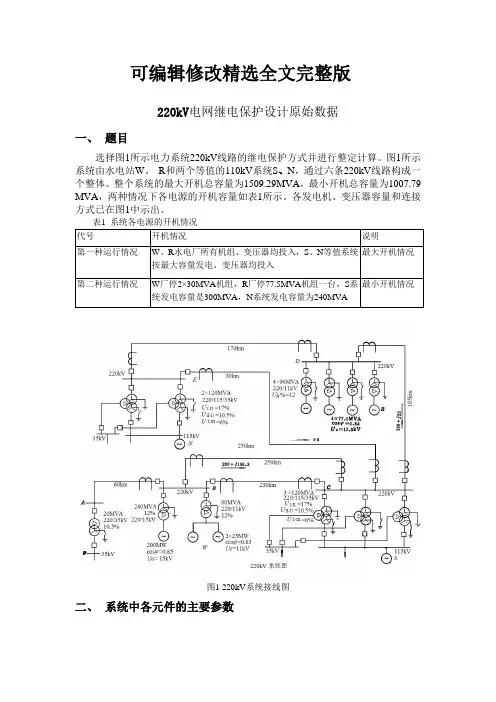

可编辑修改精选全文完整版220kV电网继电保护设计原始数据一、题目选择图1所示电力系统220kV线路的继电保护方式并进行整定计算。

图1所示系统由水电站W、R和两个等值的110kV系统S、N，通过六条220kV线路构成一个整体。

整个系统的最大开机总容量为1509.29MVA，最小开机总容量为1007.79 MVA，两种情况下各电源的开机容量如表1所示。

各发电机、变压器容量和连接方式已在图1中示出。

表1 系统各电源的开机情况代号开机情况说明第一种运行情况W、R水电厂所有机组、变压器均投入，S、N等值系统最大开机情况按最大容量发电、变压器均投入最小开机情况第二种运行情况W厂停2×30MVA机组，R厂停77.5MVA机组一台，S系统发电容量是300MVA，N系统发电容量为240MVA图1 220kV系统接线图二、系统中各元件的主要参数计算系统各元件的参数标么值时，取基准功率S b =60MVA ，基准电压U b ＝220kV ，基准电流I b=b S =0.157kA ，基准电抗x b = 806.67Ω。

(一) 发电机及等值系统的参数用基准值计算所得的发电机及等值系统元件的标么值参数见表2所列。

注：系统需要计算最大、最小方式下的电抗值；水电厂发电机2 1.45d x x '=，系统2 1.22d x x '=。

(二) 变压器的参数变压器的参数如表3所列。

表3 变压器参数(三) 输电线的参数线路单位电抗 x 1＝x 2＝0.41Ω/km ，x 0＝3x 1，线路阻抗角80o 。

表4 输电线参数(四)电流互感器和电压互感器变比220kV线路的所有电流互感器均采用同一变比600：5＝120，电压互感器的变比均为220000：100＝2200。

(五)三、正序、负序、零序等值阻抗图根据系统各元件参数计算结果和变压器中性点接地的情况，作出系统的正序、负序、零序阻抗图。

四、系统潮流计算结果为了确定各线路的最大负荷电流，应计算系统在最大开机情况下的潮流分布。

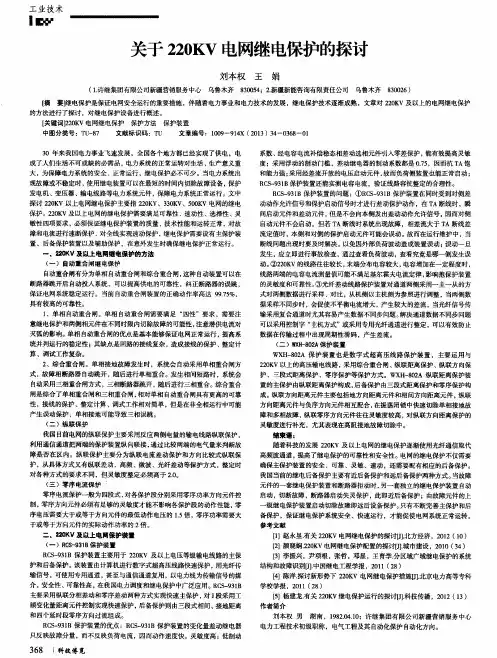

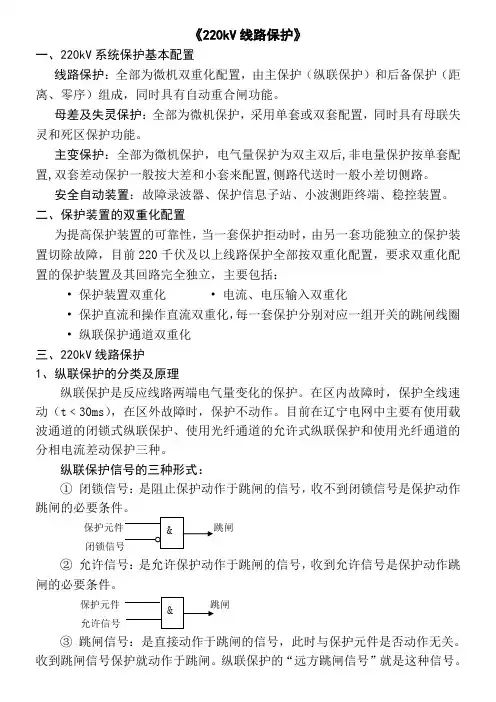

《220kV 线路保护》一、220kV 系统保护基本配置线路保护：全部为微机双重化配置，由主保护（纵联保护）和后备保护（距离、零序）组成，同时具有自动重合闸功能。

母差及失灵保护：全部为微机保护，采用单套或双套配置，同时具有母联失灵和死区保护功能。

主变保护：全部为微机保护，电气量保护为双主双后,非电量保护按单套配置,双套差动保护一般按大差和小套来配置,侧路代送时一般小差切侧路。

安全自动装置：故障录波器、保护信息子站、小波测距终端、稳控装置。

二、保护装置的双重化配置为提高保护装置的可靠性，当一套保护拒动时，由另一套功能独立的保护装置切除故障，目前220千伏及以上线路保护全部按双重化配置，要求双重化配置的保护装置及其回路完全独立，主要包括：• 保护装置双重化 • 电流、电压输入双重化• 保护直流和操作直流双重化，每一套保护分别对应一组开关的跳闸线圈 • 纵联保护通道双重化 三、220kV 线路保护 1、纵联保护的分类及原理纵联保护是反应线路两端电气量变化的保护。

在区内故障时，保护全线速动（t ﹤30ms ），在区外故障时，保护不动作。

目前在辽宁电网中主要有使用载波通道的闭锁式纵联保护、使用光纤通道的允许式纵联保护和使用光纤通道的分相电流差动保护三种。

纵联保护信号的三种形式：① 闭锁信号：是阻止保护动作于跳闸的信号，收不到闭锁信号是保护动作跳闸的必要条件。

② 允许信号：是允许保护动作于跳闸的信号，收到允许信号是保护动作跳闸的必要条件。

保护元件允许信号③ 跳闸信号：是直接动作于跳闸的信号，此时与保护元件是否动作无关。

收到跳闸信号保护就动作于跳闸。

纵联保护的“远方跳闸信号”就是这种信号。

保护元件跳闸信号纵联保护按反应的物理量分：纵联方向保护（RCS-901、CSC-101）、纵联距离保护（RCS-902、PSL-602、WXH-802、PRS-702）、分相电流差动保护（RCS-931、PSL-603、WXH-803、PRS-753）。

220～500kV电网继电保护装置运行整定规程中华人民共和国电力工业部1994-12-19批准1995-05-01实施1总则本规程是电力系统继电保护运行整定的基本规定，与电力系统继电保护相关的设计部门和调度运行部门应共同遵守。

2继电保护运行整定的基本原则2.1220kV及以上电网的继电保护，必须满足可靠性、速动性、选择性及灵敏性的基本要求。

可靠性由继电保护装置的合理配置、本身的技术性能和质量以及正常的运行维护来保证；速动性由配置的全线速动保护、相间和接地故障的速断段保护以及电流速断保护取得保证；通过继电保护运行整定，实现选择性和灵敏性的要求，并处理运行中对快速切除故障的特殊要求。

2.4继电保护的可靠性2.4.1任何电力设备(线路、母线、变压器等)都不允许在无继电保护的状态下运行；所有运行设备都必须由两套交、直流输入和输出回路相互独立，并分别控制不同断路器的继电保护装置进行保护。

当任一套继电保护装置或任一组断路器拒绝动作时，能由另一套继电保护装置操作另一组断路器切除故障。

在所有情况下，要求这两套继电保护装置和断路器所取的直流电源都由不同的熔断器供电。

2.4.2对于220kV及以上电力系统的线路继电保护，一般采用近后备保护方式，即当故障元件的一套继电保护装置拒动时，由相互独立的另一套继电保护装置动作切除故障；而当断路器拒动时，起动断路器失灵保护，断开与故障元件所接入母线相连的所有其他连接电源的断路器。

有条件时可采用远后备保护方式，即故障元件所对应的继电保护装置或断路器拒绝动作时，由电源侧最邻近故障元件的上一级继电保护装置动作切除故障。

2.4.4对于220kV及以上电力系统的母线，母线差动保护是其主保护，变压器或线路后备保护是其后备保护。

如果没有母线差动保护，则必须由对母线故障有灵敏度的变压器后备保护或/及线路后备保护充任母线的主保护及后备保护。

2.5继电保护的速动性2.5.4继电保护在满足选择性的条件下，应尽量加快动作时间和缩短时间级差。

本科课程设计课程名称：电力系统继电保护原理设计题目：220kV输电线路继电保护设计院（部）：专业：__________________班级：______________________姓名：________________________学号：_________________成绩：_____________________________指导教师：摘要继电保护是一种电力系统的反事故自动装置，它在电力系统中的地位十分重要。

继电保护伴随着电力系统而生，继电保护原理及继电保护装置的应用，是电力系统实用技术的重要环节。

继电保护技术的应用繁杂广泛，伴随着现代科技的飞速发展，继电保护在更新自身技术的基础上与现代的微机、通信技术相结合，使继电保护系统日趋先进。

电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的发展不断地注入新的活力，继电保护技术未来发展趋势是计算机化、网络化、智能化和数据通信一体化发展。

本次设计主要内容是220KV输电线路继电保护的配置和整定，设计内容包括：220KV电网元件参数的计算、中性点接地的选择、输电线路纵联保护、自动重合闸等。

关键词：参数计算接地的选择纵联保护自动重合闸目录1：220KV电网元件参数的计算 (1)1.1：设计原则和一般规定 (1)1.2：220KV电网元件参数计算原则 (1)1.3：变压器参数的计算 (2)1.4：输电线路参数的计算 (5)2：输电线路上TA、TV及中性点接地的选择 (6)2.1：输电线路上T A、TV变比的选择 (6)3: 输电线路纵联保护 (8)3.1：纵联保护的基本概念 (8)3.2: 各种差动保护及其动作方程 (9)3.3：纵联电流差动保护的原理 (9)3.4: 算例 (9)3.5: 纵联差动保护计算参数列表 (11)4:自动重合闸 (11)4.1: 自动重合闸的作用 (11)4.2:重合闸的前加速和后加速 (11)4.3: 自动重合闸动作时间整定应考虑问题 (12)4.4: 双侧电源线路三相跳闸后的重合闸检查条件 (13)4.5:综合重合闸的主要元件 (13)4.6: 综合重合闸整定计算算例 (14)5:参考文献 (15)6：致谢 (19)1：220KV电网元件参数的计算1.1：设计原则和一般规定电网继电保护和安全自动装置是电力系统的重要组成部分，对保证电力系统的正常运行，防止事故发生或扩大起了重要作用。

（作者单位：呼和浩特供电局）220kV 变电站继电保护问题研究◎王可一、变电站继电保护重要性随着经济的发展，电能已经成为各方面建设及人们生活中不可缺少的能源，电能的使用已遍及各行各业，电力系统电能质量逐渐成为人们关注的焦点，如何保证电力系统安全稳定运行成为重要研究对象，变电站作为电力系统中不可缺少的重要环节，对电网的安全和经济运行起着举足轻重的作用，是电能传输与控制的枢纽，其安全、稳定运行尤为重要。

继电保护装置作为变电站重要二次设备，对一次系统的运行状况进行监视，迅速反应异常和事故，然后作用于断路器，进行保护控制。

继电保护装置是一种有继电器和其他辅助元件构成的安全装置，它能够反映电气元件的故障；和不正常运行状态，并动作于断路器跳闸或发信号，是电力系统安全、稳定运行的可靠保证。

当电力系统出现故障时发出跳闸信号将故障设备切除，保证无故障部分继续运行；当电力系统出现不正常运行状态时继电保护发出信号以便运行人员及时对不正常工作状态进行处理，防止不正常运行工作状态发展成为故障而造成事故。

二、220kV 变电站继电保护的运行现状目前，220kV 变电站的发展速度非常快，增加继电保护的压力，促使继电保护在技术、装置方面呈现复杂的运行现状。

1.变压器继电干扰异常。

变电站主要是对输电线路电压进行改变，在该场所通过磁场的作用通过。

伏电压将发电厂发出来的电能输送到较远区域，实现对电能的合理输送，降低电能的消耗。

影响220KV 以上变电站继电保护与自动装置的电磁干扰包括来以下几种：第一，来自一次系统的干扰如雷击等。

第二，电力系统本身发生的短路故障。

第三，工作人员人身触及设备外壳产生的火花放电及话机使用。

第四，断电器本身发生的故障。

上述继电干扰对整体输电线路进行阻断，导致电磁干扰源和受干扰的二次回路会通过各种方式联接起来，形成连接回路，导致变压器输电电压出现严重问题。

辐射干扰主要包括步话机幅射干扰和高压开关场的干扰，其中以高压开关场的电磁干扰为最主要因素。

对于220kV继电保护的运行标准，主要包括以下几个方面：
保护装置应具备可靠性、选择性、灵敏性和速动性，能够根据系统运行方式和故障类型正确动作。

保护装置应具备良好的抗干扰能力，采取有效的措施来消除干扰信号对保护装置的影响。

保护装置应定期进行测试和校验，确保其性能和功能正常。

保护装置的定值应经过计算和校核，符合系统的实际情况和运行要求。

保护装置的二次回路应保持完好，定期进行检查和维护，确保其正常运行。

保护装置的操作应符合相关规定和标准，操作人员应经过培训和授权。

保护装置的故障处理应遵循快速、准确的原则，采取有效的措施来缩小故障范围并尽快恢复供电。

保护装置的维护和管理应建立完善的档案和记录，及时发现和处理问题，提高运行水平。

总之，220kV继电保护的运行标准是确保其正常运行的基础，也是保障电力系统安全稳定运行的重要措施之一。

2020.9 EPEM35电网运维Grid Operation探析220kV变电站及线路继电保护设计和整定计算南瑞集团（国网电力科学研究院）有限公司 朱守德摘要：探究220kV变电站及线路继电保护设计及整定计算，前者包括其继电保护的内容、相应的设计要求以及具体的设计项目，后者则从主要设备以及相间距离进行整定计算的分析。

关键词：变电站及线路；继电保护；整定计算1 220kV 变电站及线路继电保护设计继电保护概述。

继电保护是整个电网中极为关键的组成部分，在电网运行过程中一旦出现异常情况该设备会在第一时间发出信号，并根据计算机系统实现设定的程序，将出现故障情况的位置实施隔离处理以控制故障干扰的范围，避免影响到整个电网的正常供电。

该保护装置包括主设备以及系统设备，其中前者主要负责变压装置、发电装置等元件问题，而后者是对线路的故障实施处理，同时二者间也需互相配合。

设计要求。

近年国内出现大量220kV 变电站，对其保护设备设计过程中需保证基本的可靠、灵敏等特征。

借助有效的保护设备实现保护设备价值最大化，确保其能为电网运行提供一项基础保障。

简单而言，若此级别的变电站和连接电路较为紧密，需达到可靠及速动性的标准；若二者的关联性较差则需在确保满足上述两项标准的基础上，提高变电站与线路的选择性。

各装置配置。

在整个电网中，主保护装置可确保整体的稳定性及设施的安全指数，并在较短时间内及时准确地切除异常情况的保护设备。

若在故障影响范围较广或较为严重时需进行全线的切除工序，需选择性地保护。

如：纵联保护属于绝对保护装置，若该设备出现问题相应的保护动作无法完成时后备保护装置便会发挥作用，由此可知其属于相对选择的范畴中。

后备保护装置包括远及近两种，在此级别的变电站中通常会使用后者，借助各变电站自身达到确保后备装置的使用性能。

辅助装置属于一项替补环节，同时对于问题较为简单、严重程度较低的故障具有一定的保护作用。

线路保护设计。

此部分的设计目的在于提高主保护装置的实际价值，并合理简化后备装置。

220KV主变压器的继电保护及常见故障处姓名：晏祥龙班级：电气工程及自动化学号：111019463015摘要本文在着重介绍220KV主变压器的三种继电保护形式的原理及保护动作的处理情况，简单介绍220KV主变压器的常见故障处理。

关键词变压器继电保护常见故障处理1 简介220KV主变压器目前已经作为电厂与电网的主干联络变压器，220KV主变压器是电厂及变电站中十分重要的供电设备，它的故障将造成大面积停电事故，对供电可靠性和系统的正常运行带来严重的影响。

同时220KV的主变压器是非常贵重的电气设备，一台大容量变压器至少要值几千万元，因此为了保障变压器的安全运行，必须给220KV主变压器装设性能良好、工作可靠的继电保护装置。

2 220KV主变压器的继电保护及保护动作处理220KV主变压器保护装置采用双重化配置，保护装置一般具备以下保护：(1)差动保护；(2)瓦斯保护；(3)后备保护。

下面分别介绍这几种保护及这几种保护动作时的处理。

2．1主变压器纵差动保护变压器纵差动保护，是变压器内部及引出线上短路故障的主保护，它能反应变压器内部及引出线上的相间短路、变压器内部匝间短路及大电流系统侧的单相接地短路故障。

另外，尚能躲过变压器空充电及外部故障切除后的励磁涌流。

变压器纵差保护，按比较变压器各侧同名相电流之间的大小及相位构成。

变压器纵差保护由三个部分构成：差动元件、涌流判别元件及差动速断元件。

⑴差动元件在DGT801A 保护装置中，采用比率制动式差动元件。

⑵动作特性变压器纵差保护差动元件动作特性图1，有两部分构成：无制动部分和比率制动部分。

速断动作区为差动速断元件动作特性。

z I qIs图1 变压器差动保护动作特性⑶涌流判别元件装置采用二次谐波制动原理的励磁涌流判别方法。

比较各相差流中二次谐波分量对基波分量百分比（即I 2ω/I 1ω）与整定值的大小。

当其大于整定值时，认为该相差流为励磁涌流，闭锁差动元件。

⑷涌流制动方式装置采用“或门”谐波制动方式。

220KV变电站继电保护设计继电保护设计是电力系统中至关重要的一环。

本文旨在解释220KV变电站继电保护设计的背景和目的，并介绍文章的结构和主要内容。

随着电力系统的发展和进步，变电站的重要性不断凸显。

变电站作为电力输配系统中的关键节点，负责变电、配电、保护等重要工作。

继电保护设计在变电站中具有至关重要的作用，它能够及时检测和保护电力设备，确保系统的安全稳定运行。

本文的目的是对220KV变电站的继电保护设计进行详细探讨和分析。

通过深入了解继电保护设计的原理和方法，可以有效提高变电站的安全性和可靠性，保障电力系统的正常运行。

本文分为以下几个部分：引言：介绍文章的背景、目的和结构。

220KV变电站概述：对220KV变电站的基本情况和功能进行概述。

继电保护设计原理：详细阐述继电保护设计的理论基础和工作原理。

继电保护设计方案：介绍具体的继电保护设计方案，包括设备选型、参数配置等。

实施与运维：对继电保护设计的实施和运维进行讨论，包括测试、校准和故障排除等。

结论：对本文进行总结，并提出对继电保护设计的展望。

本文将重点涵盖以下内容：继电保护设计的基本概念和背景。

继电保护设计的原理和方法。

220KV变电站的特点和要求。

继电保护设计方案的具体要求和步骤。

继电保护设备的选型和配置。

继电保护设计的实施和运维要点。

通过深入研究和理解以上内容，可以对220KV变电站的继电保护设计有更全面的认识，并为实际工程应用提供参考和指导。

以上是关于《220KV变电站继电保护设计》文档的简要介绍和大纲。

继电保护设计对于220KV变电站的正常运行是至关重要的。

继电保护系统是变电站中的重要组成部分，它主要负责监测和保护变电站设备和电力系统，以避免故障引发事故和损坏。

以下是继电保护设计的重要性：设备保护：继电保护系统能够监测电力设备的工作状态，及时发现异常情况并采取措施。

它可以监测电流、电压、频率等参数，一旦发现异常，会立即采取相应的保护行动，如断开故障电路、切除受故障影响的设备，保护其他设备的安全运行。

电网继电保护的整定应遵循什么原则？220kV及以上电网如何？(l)电网继电保护的整定原则。

1)为保证电网继电保护的选择性，上、下级之间的继电保护装置的整定值，从时间长短和定值大小上应遵循逐级配合的原则，以保证电网发生故障时有选择性地切除故障。

即当下一级线路或元件故障时，故障线路或元件的继电保护整定值在灵敏度和动作时间上均与上一级线路或元件的继电保护整定值相配合，以保证故障线路或元件能被及时切除，而非故障线路或元件则能继续保持运行，从而维持电网在一定条件下的稳定运行。

2)对瞬时动作的保护或保护的瞬时段，其整定值应保证在被保护元件外部故障时，可靠不动作，但单元或线路变压器组（包括一条线路带两台终端变压器）的情况除外。

3)继电保护整定计算应以正常运行方式为依据。

所谓正常运行方式是指常见的运行方式和被保护设备相邻近的一回线或一个元件检修的正常检修运行方式。

对特殊运行方式，可以按专用的运行规程或者依据当时实际情况临时处理，并考虑以下情况：①对同杆并架的双回线，考虑双回线同时检修或双回线同时跳闸的情况；②发电厂有两台机组时，应考虑全部停运的方式，即一台机组检修时，另一台机组故障跳闸；发电厂有三台机组时，可考虑其中两台容量较大的机组同时停运的方式；③电力系统运行方式应以调度运行部门提供的书面资料为依据。

4)故障类型的选择以单一设备的常见故障为依据，一般以简单故障进行保护装置的整定计算。

5)灵敏度按正常运行方式下的不同故障类型进行校验，保护在对侧断路器跳闸前和跳闸后均能满足规定的灵敏度要求。

(2)对220kV及以上电网继电保护整定的基本原则除遵循上述原则外，还包括以下两点。

1)对于220kV及以上电压电网的线路继电保护一般都采用近后备原则。

当故障元件的一套继电保护装置拒动时，由相互独立的另一套继电保护装置动作切除故障，而当断路器拒绝动作时，启动断路器失灵保护，断开与故障元件相连的所有其他连接电源的断路器。

2)变压器中性点接地运行方式的安排，应尽量保持变电站零序阻抗基本不变。
