详细解释压力表精度等级
压力表精度等级是指测量压力时仪器的精确度。

精度等级通常由数字表示，比如±0.5%、±0.25%等，其数值表示测量结果与
真实值之间的最大偏差。

例如，一个±0.5%的压力表表示其测量结果与真实值之间的最
大偏差为所测压力值的0.5%。

也就是说，如果测得的压力为100单位，那么最大允许的偏差为0.5单位。

压力表的精度等级通常根据国际标准或制造商的标准进行分类。

常见的精度等级包括0.1%、0.25%、0.5%、1%等。

精度等级
越高，表示测量结果与真实值之间的偏差越小，也就是仪器测量的精确度越高。

选择压力表的精度等级要根据实际应用需求进行评估。

对于一些精确要求较高的应用，如实验室研究、精密仪器监测等，一般选择精度等级较高的压力表。

而对于一些普通的工业应用，一般选择精度等级较低的压力表即可满足需求，这样可以节省成本。

需要注意的是，即使压力表具有很高的精度等级，也需要进行定期的校准和维护，以确保其精确度始终保持在符合要求的范围内。

图文解说：压力表数字的读法制冷剂压力表也称冷媒表或氟表。

是用于量测制冷系统当前压力，其主要是用于检测系统冷媒不同阶段的压力值，使设备操作维护人员能清楚的掌握设备的运行状况。

现在我国对冷媒压力表上的精度要求是达到2.5级，今天说说压力表是如何进行数值读法的，我们知道，制冷压力表一般分为“高压表”和“低压表”，即：一般“低压表”最高读值为1.8MPa或18bar，如下图所示：而“高压表”最高读值为3.8MPa或38bar，如下图所示：如上图：第一圈为R22冷媒绿色。

第二圈为R134a冷媒蓝色。

第三圈为R404a冷媒红色。

第四圈为R407c冷媒绿色。

第五圈为压力数值红色线，是以MPa为单位的压力数值线。

第六圈为压力数值黑色线，是以Psi为单位的压力数值线。

温度线以摄氏度为单位，一般压力表可适用于多种冷媒系统的压力检测。

我们知道了这些线的含义，我们来看看高低压表是如何读数的吧：一、如何读取高低压表的压力值：1、低压表的第五圈为压力数值红色线，是以MPa 为单位的压力数值线，如指针指到“0.2”即当前的压力为0.2MPa。

我们再来看看高压表是如何读数的吧，第五圈为压力数值红色线，是以MPa为单位的压力数值线，如指针指到“3”即当前的压力为3MPa。

2、不同压力单位的转换1MPa≈101kg/cm2≈10bar≈145Psi二、如何读取高低压表的温度值不管是高低压充油压力表，其由外往内数。

第一圈为R22冷媒绿色。

第二圈为R134a 冷媒蓝色。

第三圈为R404a冷媒红色。

第四圈为R407c冷媒绿色。

第五圈为压力数值红色线，是以MPa 为单位的压力数值线。

第六圈为压力数值黑色线，是以Psi为单位的压力数值线。

1、低压表，如一台冷水机冷媒使用R22，运行时低压压力0.5MPa对应的冷凝温度约为6度，如一台冷水机冷媒使用R134a，运行时低压压力0.3MPa对应的冷凝温度约为9度。

2、高压表，如一台冷水机冷媒使用R22，运行时高压压力1.8MPa对应的冷凝温度约为50度，如一台冷水机冷媒使用R134a，运行时高压压力1.4MPa对应的冷凝温度约为55度。

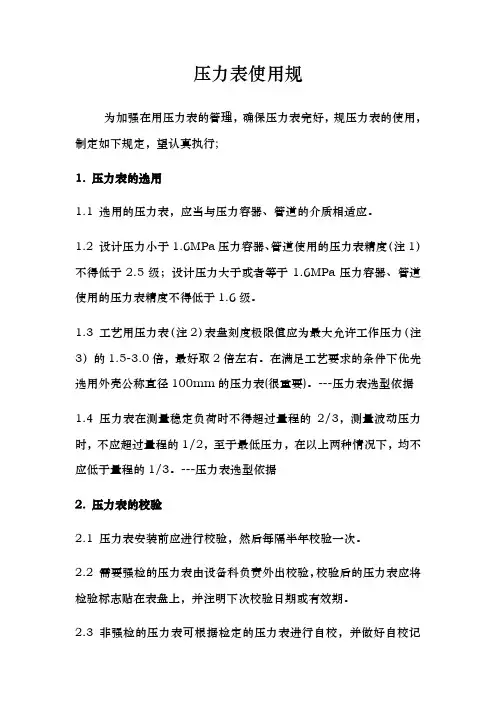

压力表使用规为加强在用压力表的管理，确保压力表完好，规压力表的使用，制定如下规定，望认真执行;1. 压力表的选用1.1 选用的压力表，应当与压力容器、管道的介质相适应。

1.2 设计压力小于1.6MPa压力容器、管道使用的压力表精度（注1）不得低于2.5级；设计压力大于或者等于1.6MPa压力容器、管道使用的压力表精度不得低于1.6级。

1.3 工艺用压力表（注2）表盘刻度极限值应为最大允许工作压力（注3）的1.5-3.0倍，最好取2倍左右。

在满足工艺要求的条件下优先选用外壳公称直径100mm的压力表(很重要)。

---压力表选型依据1.4 压力表在测量稳定负荷时不得超过量程的2/3，测量波动压力时，不应超过量程的1/2，至于最低压力，在以上两种情况下，均不应低于量程的1/3。

---压力表选型依据2. 压力表的校验2.1 压力表安装前应进行校验，然后每隔半年校验一次。

2.2 需要强检的压力表由设备科负责外出校验，校验后的压力表应将检验标志贴在表盘上，并注明下次校验日期或有效期。

2.3 非强检的压力表可根据检定的压力表进行自校，并做好自校记录。

3. 压力表的安装要求3.1 装设位置应便于操作人员观察和清洗，且应避免受到辐射热，冻结或振动的不利影响。

3.2 压力表与压力容器、管道之间，应装设三通旋塞或针型阀；三通旋塞或针型阀应有开启标记；压力表与压力容器、管道之间，不得连接其他用途的任何配件或接管。

3.3 用于蒸汽介质的压力表，在压力表与压力容器、管道之间应装有存水弯管。

使蒸汽在这一段弯管冷凝，以避免高温蒸汽直接进入压力表的弹簧管，致使表元件过热而产生变形，影响压力表的精度。

存水弯管用钢管时，其径应不小于10mm。

3.4 用于高温、具有腐蚀性或高粘度介质的压力表，在压力表与压力容器、管道之间应装设能隔离介质的缓冲装置。

3.5 专用的特殊压力表，严禁他用，也严禁在没有特殊可靠的装置上进行测量，更严禁用一般的压力表作特殊介质的压力测量。

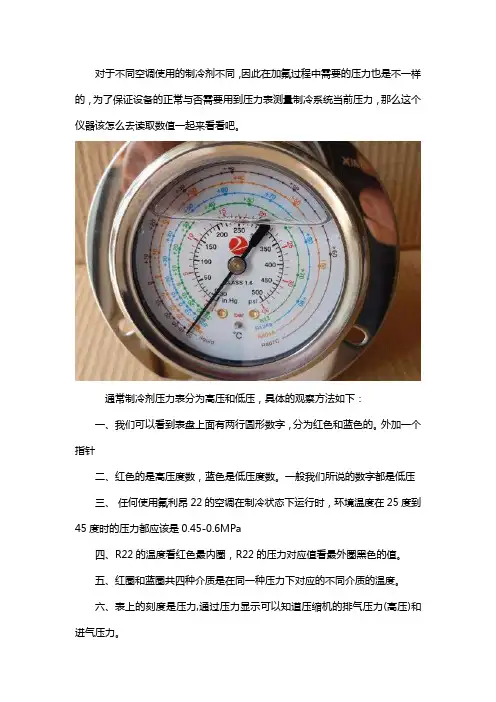

对于不同空调使用的制冷剂不同，因此在加氟过程中需要的压力也是不一样的，为了保证设备的正常与否需要用到压力表测量制冷系统当前压力，那么这个仪器该怎么去读取数值一起来看看吧。

通常制冷剂压力表分为高压和低压，具体的观察方法如下：
一、我们可以看到表盘上面有两行圆形数字，分为红色和蓝色的。

外加一个指针
二、红色的是高压度数，蓝色是低压度数。

一般我们所说的数字都是低压
三、任何使用氟利昂22的空调在制冷状态下运行时，环境温度在25度到45度时的压力都应该是0.45-0.6MPa
四、R22的温度看红色最内圈，R22的压力对应值看最外圈黑色的值。

五、红圈和蓝圈共四种介质是在同一种压力下对应的不同介质的温度。

六、表上的刻度是压力,通过压力显示可以知道压缩机的排气压力(高压)和进气压力。

（一）低压表由外往内读取
第二圈蓝色R 407 c温度值，单位℃（摄氏度）；
第四圈黑色R 22温度值，单位℃（摄氏度）。

（二）高压表由内往外读取
第一圈黑色：压力值，单位MPa（兆帕）或bar；
第二圈黑色：R 404 A温度值，单位℃（摄氏度）；
第三圈蓝色：R 134 a温度值，单位℃（摄氏度）；
第四圈绿色：R 22温度值，单位℃（摄氏度）；
以上就是对于制冷剂的压力表读取方法介绍了，大家应该了解到怎么去观察了，感谢您的关注。
