压力表

压力表型号的通用表示方法：

▪ Ｙ-压力，Ｚ-真空或阻尼，Ｂ-防爆或标准

▪ Ｊ-精密或矩形，Ａ-氨表，Ｘ-信号或电接点

▪ ＸＣ-磁助电接点，Ｐ-膜片，Ｅ-膜盒

▪ Ｆ-防腐，Ｎ-耐震，Ｔ-弹簧管，Ｂ-不锈钢

▪ ＹＴＦ表示不锈钢压力表

▪ ＹＡ表示 氨用压力表

▪ ＹＸＣ表示 电接点压力表

▪ ＹＺ表示 真空压力表

▪ ＹＹ表示 乙炔压力表

▪ ＹＯ表示 耐热压力表

▪ ＹＨ表示 氢气压力表

（字母放在型号的前后有所不同）

表盘的直径有Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm、Φ300mm等。

精度等级有4级、2.5级、1.6级、1级、0.4级、0.25级、0.16级、0.1级等.。

大家会看到型号中有数字，这里的数字代表压力表表盘的直径和测量范围。 ▪ 比如：YN-100 0~1MPa

这个压力表就表示普通耐震压力表，测量范围是0~1兆帕。

另外，表盘里面有圆圈的数字表示压力表的精度，有时也用CL.来表示。

还有一些字母代表安装方式，一般跟在表盘直径后面。

▪ 比如：YXC-150-ZT

这个就是普通磁助电接点压力表（不耐震），表面直径150，安装方式为轴向带边。

压力表规格、型号

型号 规格 公称直径

Y—100

Y—100T

Y—100Z

Y—100ZQ

Y—100TQ 径向无边

径向带后边

轴向无边

轴向带前边

径向带前边

表盘直径100mm

Y—150

Y—150T

Y—150Z

Y—150ZQ

Y—150TQ 径向无边

径向带后边

轴向无边

轴向带前边

径向带前边

表盘直径150mm

压力表的选型

5.2.1 压力测量仪表的选型应符合下列要求:

1 压力在一 40kPa~40kPa 时，宜选用膜盒压力表。

2 压力在 40kPa 以上时，宜选用波纹管压力计或弹簧管压力表。

3 压力在一 100kPa~okPa 时，宜选用弹簧管真空表。

压力表的特点及用途

压力表是一种用于测量液体或气体压力的仪器，它具有以下特点和用途：

特点：

1. 测量范围广，压力表可以测量从几毫巴到几千巴的各种压力范围，适用于不同工业领域的需求。

2. 精度高，高质量的压力表具有较高的测量精度，能够提供准确的压力数值。

3. 结构简单，压力表通常由压力传感器、指针或数字显示屏等组成，结构简单，使用方便。

4. 耐用性强，优质的压力表通常具有较长的使用寿命，能够在恶劣的工作环境下稳定工作。

用途：

1. 工业应用，压力表广泛应用于石油化工、电力、冶金、制药等工业领域，用于监测管道、容器、设备等的压力状况，确保生产运行的安全和稳定。

2. 汽车行业，在汽车制造和维修中，压力表用于检测发动机、制动系统、空调系统等的压力，确保汽车的正常运行。

3. 实验室科研，在科研实验室中，压力表用于测量实验装置中的气体或液体压力，为科研人员提供准确的数据支持。

4. 生活日常，压力表也常用于家用气体罐、水泵等设备的压力监测，确保家庭使用的安全。

总之，压力表具有测量范围广、精度高、结构简单、耐用性强等特点，广泛应用于工业生产、科研实验以及日常生活中，是一种重要的压力测量工具。

压力表正常压力范围标志

压力表是一种用于测量压力的仪器，通常用于工业、化工、石油、天然气等领域。不同类型的压力表有不同的压力范围，因此需要在压力表上标注正常压力范围。

以下是几种常见的压力表及其正常压力范围标志：

1. 表盘式压力表：表盘式压力表通常用于测量低压力，其正常压力范围标志一般为0-100 psi或0-6 bar。

2. 差压表：差压表用于测量两个点之间的压力差，其正常压力范围标志一般为0-100 psi或0-6 bar。

3. 液压表：液压表用于测量液体的压力，其正常压力范围标志一般为0-10,000

psi或0-700 bar。

4. 气动表：气动表用于测量气体的压力，其正常压力范围标志一般为0-1,000

psi或0-70 bar。

需要注意的是，不同压力表的正常压力范围标志可能会有所不同，具体应根据压力表的型号和规格来确定。此外，在使用压力表时，还需要根据实际情况进行校准和调整，以确保测量结果的准确性。

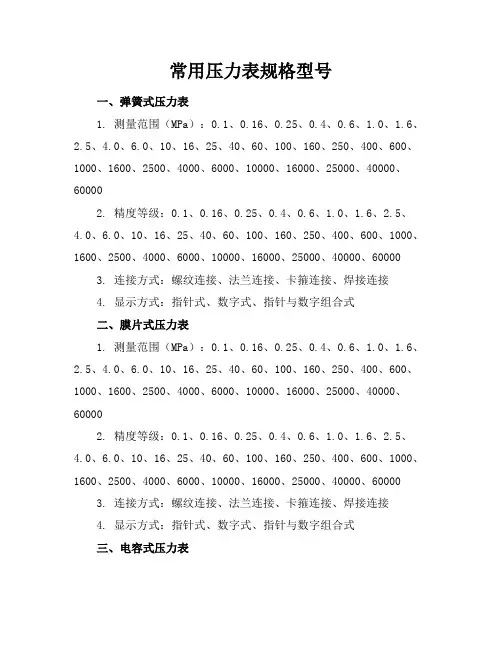

常用压力表规格型号

一、弹簧式压力表

1. 测量范围（MPa）：0.1、0.16、0.25、0.4、0.6、1.0、1.6、2.5、4.0、6.0、10、16、25、40、60、100、160、250、400、600、1000、1600、2500、4000、6000、10000、16000、25000、40000、60000

2. 精度等级：0.1、0.16、0.25、0.4、0.6、1.0、1.6、2.5、4.0、6.0、10、16、25、40、60、100、160、250、400、600、1000、1600、2500、4000、6000、10000、16000、25000、40000、60000

3. 连接方式：螺纹连接、法兰连接、卡箍连接、焊接连接

4. 显示方式：指针式、数字式、指针与数字组合式

二、膜片式压力表

1. 测量范围（MPa）：0.1、0.16、0.25、0.4、0.6、1.0、1.6、2.5、4.0、6.0、10、16、25、40、60、100、160、250、400、600、1000、1600、2500、4000、6000、10000、16000、25000、40000、60000

2. 精度等级：0.1、0.16、0.25、0.4、0.6、1.0、1.6、2.5、4.0、6.0、10、16、25、40、60、100、160、250、400、600、1000、1600、2500、4000、6000、10000、16000、25000、40000、60000

3. 连接方式：螺纹连接、法兰连接、卡箍连接、焊接连接

4. 显示方式：指针式、数字式、指针与数字组合式

三、电容式压力表 1. 测量范围（MPa）：0.1、0.16、0.25、0.4、0.6、1.0、1.6、2.5、4.0、6.0、10、16、25、40、60、100、160、250、400、600、1000、1600、2500、4000、6000、10000、16000、25000、40000、60000
