起重设备的安全装置

起重机的安全保护装置起重机是一种用来提升和移动重物的大型机械设备。

它在各种工业领域中都扮演着重要的角色，但是由于起重机操作的复杂性和高风险性，保证操作人员和设备的安全性至关重要。

为此，起重机上配置了一系列安全保护装置，以确保操作过程中的安全性。

下文将详细介绍起重机的一些常见安全保护装置。

1. 重量限制系统：起重机一般都有一个称重装置，用于检测和记录负载重量。

起重机在进行吊装作业时，必须严格遵守重量限制。

超过额定负载的重量可能导致起重机倾覆或断裂等严重事故。

重量限制系统能够提醒操作人员，确保负载在安全范围内。

2. 平衡和倾覆保护装置：起重机必须保持平衡，以确保运输物体的稳定性和安全性。

平衡和倾覆保护装置可以检测起重机的倾斜和失去平衡的情况，一旦检测到异常，将自动停止操作，防止事故发生。

3. 限位装置：起重机借助限位装置来确保物体的高度和位置在可控制的范围内。

限位装置可以设置在起重机的行走轨道、起升高度和臂架伸展等位置，一旦超过预设限制，会自动停止操作，避免危险情况发生。

4. 碰撞保护装置：起重机作业过程中，常常面临碰撞风险，例如与建筑物、其它起重机或障碍物发生碰撞。

为此，起重机配备了碰撞保护装置，如碰撞传感器或激光雷达等，能够检测到潜在的碰撞危险，使起重机停止或改变方向，以防止损坏和人员伤亡。

5. 断电保护措施：一旦起重机的电力供应中断，将导致起重机停止工作，从而避免操作人员或设备受到危险。

断电保护装置可以监测电源变化，并在供电中断时立即停止起重机的运行。

6. 报警装置：起重机装配了各种报警装置，用于及时提醒操作人员和附近工作人员可能存在的危险情况。

例如，声音报警装置可以发出警示声音，吸引操作人员的注意；灯光报警装置可以发出强烈的闪光信号，以提醒人们注意。

7. 状态监测装置：起重机上安装了各种状态监测装置，用于检测起重机的运行状态和健康状况。

例如，温度传感器可以监测吊钩、齿轮箱等部件的温度变化，以防止过热；振动传感器可以监测起重机结构是否出现异常振动，预防断裂等危险情况。

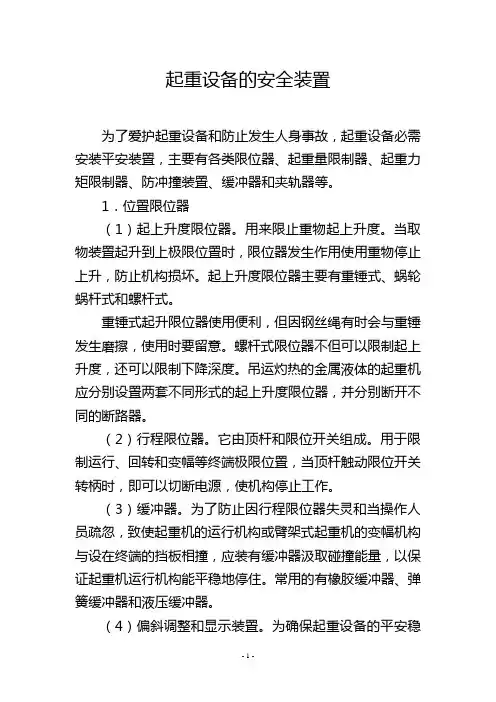

起重设备的安全装置为了爱护起重设备和防止发生人身事故，起重设备必需安装平安装置，主要有各类限位器、起重量限制器、起重力矩限制器、防冲撞装置、缓冲器和夹轨器等。

1．位置限位器（1）起上升度限位器。

用来限止重物起上升度。

当取物装置起升到上极限位置时，限位器发生作用使用重物停止上升，防止机构损坏。

起上升度限位器主要有重锤式、蜗轮蜗杆式和螺杆式。

重锤式起升限位器使用便利，但因钢丝绳有时会与重锤发生磨擦，使用时要留意。

螺杆式限位器不但可以限制起上升度，还可以限制下降深度。

吊运灼热的金属液体的起重机应分别设置两套不同形式的起上升度限位器，并分别断开不同的断路器。

（2）行程限位器。

它由顶杆和限位开关组成。

用于限制运行、回转和变幅等终端极限位置，当顶杆触动限位开关转柄时，即可以切断电源，使机构停止工作。

（3）缓冲器。

为了防止因行程限位器失灵和当操作人员疏忽，致使起重机的运行机构或臂架式起重机的变幅机构与设在终端的挡板相撞，应装有缓冲器汲取碰撞能量，以保证起重机运行机构能平稳地停住。

常用的有橡胶缓冲器、弹簧缓冲器和液压缓冲器。

（4）偏斜调整和显示装置。

为确保起重设备的平安稳定运行，避开偏斜过大造成起重机金属结构损坏或使起重机产生啃轨，对跨度≥40m的门式起重机和装卸桥等，应装偏斜调整和显示装置。

2．起重量限制器起重量限制器主要用来防止起重量超过起重机的负载力量，以免钢丝绳断裂和起重设备损坏。

电机过流爱护装置并不能爱护起重机过载．因此，GB6067-85《起重机械平安规程》规定：20t的桥式起重机和＞10t的门式起重机应装超越限制器，其他吨位的桥式起重机以及电动葫芦视状况安装超载限制器。

起重量限制器的类型较多，常用的有杠杆式起重量限制器、弹簧式起重量限制器和电子超载限制器。

电子超载限制器一般由电阻应变式传感器和电气掌握装置两部分组成，主要用于起重设备的超载爱护，它可事先把报警起重量调整为90％额定起重量，而把自动切断电源的起重量调整为110％额定起重量。

履带式起重机的安全装置履带式起重机作业时的臂杆仰角，一般不超过78°，臂杆的仰角过大，易造成起重机后倾或发生将构件拉斜的现象。

起重机作业后要将臂杆降至40°～60°之间，并转至顺风方向，以减少臂杆的迎风面积，防止遇大风将臂杆吹向后仰，发生翻车和折杆事故。

为了保证在操作时的安全作业，起重机设有安全装置，一般情况下有以下几种安全装置：（1）起重量指示器（角度盘，也叫重量限位器）装在臂杆根部接近驾驶位置的角度指示，它随着臂杆仰角而变化，反映出臂杆对地面的夹角，知道了臂杆不同位置的仰角，根据起重机的性能表和性能曲线，就可知在某仰角时的幅度值、起重量、起升高度等各项参考数值。

（2）过卷扬限制器（也称超高限位器）装在臂杆端部滑轮组上限制钩头起升高度，防止发生过卷扬事故的安全装置。

它保证吊钩起升到极限位置时，能自动发出报警信号或切断动力源停止起升，以防过卷。

（3）力矩限制器力矩限制器是当荷载力矩达到额定起重力矩时就自动切断起升或变幅动力源，并发出禁止性报警信号的安全装置，是防止超载造成起重机失稳的限制器。

（4）防臂杆后仰装置和防背杆支架防臂杆后仰装置和防背杆支架，是当臂杆起升到最大额定仰角时，不再提升的安全装置，它防止臂杆仰角过大时造成后倾。

履带式起重机的安全装置（二）履带式起重机是一种常用的起重机械设备，广泛应用于建筑工程、船舶修造、矿山开采等领域。

为了保障运行安全，履带式起重机配备了多种安全装置，本文将介绍其中一些重要的安全装置。

1. 平衡装置：履带式起重机在进行起重作业时，需要保持平衡，避免倾覆。

平衡装置包括平衡重、平衡臂、配重块等。

通过调整平衡重的位置和数量，可以使起重机保持平衡，并且根据实际情况增减配重块。

2. 限位装置：履带式起重机的限位装置用于限制起重机在运行过程中的工作范围。

一般包括起升高度限制器、回转限位器、行走限位器等。

这些限位装置可以通过设置限位开关或传感器，监测并控制起重机的运动范围，避免运行超出安全范围。

起重机的防护装置及要求一、超载限制器超载限制器是一种防止超载导致起重机倾覆和防止起重机的零部件因超载而损坏的安全装置，它的作用是：当载荷达到额定起重量的90%时，能发出揭示性报警信号。

设置超载限制器后，应根据其性能和精度情况进行调整或标定，当超过额定起重量时，能自动切断起升动力源，并发生禁止性报警信号。

依GB6067—85《起重机械安全规程》要求，桥式起重机额定起重量大于20t的应装，3~20t的宜装；塔吊起重能力小于25t.m的宜装。

二、起重力矩限制器起重机矩限制器，是动臂式及小车变幅式起重机很重要的一个安全装置，因为该类起重机，一定的幅度只能允许起吊一定的重量，如果超重，整个起重机就有倾覆的危险，必须设置限制器制动。

在有些塔机上，吊重和幅度的乘积一定，起重力矩限制器就可以同时控制吊重和幅度两个参数，使它们的乘积保持一定的位置，它的作用是当起重机超过额定起重力矩时，首先发出报警信号，然后切断动力源，保证起重机稳定。

按《起重机械安全规程》要求，汽车式起重机起重量小于16t的宜装，等于或大于16t的应装；塔吊起重能力等于或大于25t.m的应装。

力矩限制器反对起重机臂架纵垂直平面内的超载力矩起防护作用，不能防护斜吊、风载、地面或轨道的倾斜或陷落、行走车轮出轮等所引起的起重机倾翻事故，因此有关职责人员决不能因有了力矩限制器而忽视起重机有关安全管理、安全操作规程。

三、上升极限位置限制器这种限制器的作用是使滑轮在提升到离卷扬器极限300mm前时，能自动切断上升的电源，防止滑轮不断上升超过极限拉断钢丝绳的重大事故，在条件允许下，这一距离还可延长；对于液压起升机构宜发生禁止性报警信号，按照《起重机械安全规程》要求，动力驱动的起重机必须装设上升极限位置限位器。

四、运行极限位置限制器这种限制器的作用是根据机构所要求的进程而对电机实行控制。

按用途不同，可分为终点开关和安全开关两种。

终点开关用来限制工作机构在一定范围内运行，安装在工作机构行程的终点。

起重机械安全装置一、制动器起重机所用的制动器是多种多样的。

按结构特性可分为块式、带式和盘式三种，其中块式用得最多。

块式的按工作状态，可分为常闭式和常开式两种。

从工作安全出发，起重机的各工作机构都应采用常闭式制动器，常闭式制动器经常处于合闸状态，当机构工作时，可用电磁铁或电力液压推杆器等外力的作用使之松闸。

起重机的常用制动器有：短行程电子块式制动器、长行程瓦式制动器、液压推杆瓦式制动器、液压电磁瓦块式制动器等。

二、起重量限制器起重量限制器是自动防止起重机起吊超过规定的额定起重量的限制装置。

超载限制器按其功能型式可以分为自动停止型、报警型、综合型等三大类型。

按结构型式可以分为机械式、电子式和液压式等。

综合型超载保护装置是在起升质量超过额定起重量时，能停止起重机向不安全方向继续动作，并发出声光报警信号，同时能允许起重机向安全方向动作。

三、起重力矩限制器常用的起重力矩限制器有机械式和电子式等。

臂架式起重机的工作特点是它的工作幅度可以改变，工作幅度是臂架式起重机的一个重要参数。

起重量与工作幅度的乘积称为起重力矩。

当起重力矩大于允许的极限力矩时，会造成臂架折弯或折断，甚至还会造成起重机整机失稳而倾覆或倾翻。

臂架式起重机在设计时，已为其起重量与工作幅度之间求出了一条力矩极限关系曲线，即起重机特性曲线。

起重量与工作幅度的对应点在该曲线以下时该点为安全点；对应点在该曲线以上时该点为超载点；对应点在该曲线上时该点为极限点。

四、极限力矩限制器极限力矩限制器主要作用为防止回转驱动装置偶尔过载，保护电动机、金属结构及传动零部件免遭破坏。

极限力矩限制装置通常选择两种：①弹簧和凸台结构的配合，是可恢复和重复作用的一种力矩限制机构。

这个可以调节弹簧压力改变力矩限制值。

②使用保险销钉结构，作为防止重要机构损坏的预防装置，属于不可恢复的最终保护。

重新使用需要另行配置销钉。

五、起升高度限制器起升高度限制器，用于限制起升高度的安全保护装置，也称吊钩高度限位器。

起重机械的安全装置3.1过卷扬限制器根据规定，起重机的卷扬机构必须装有过卷扬限制器，当吊钩滑车起升距起重机构架300mm时，可以自动切断电机的电源，电动机停止运转。

这样，可保证起重机的安全运行，避免由于过卷扬提升，而造成的钢丝绳被拉断、重物坠落等事故的发生。

3.2行程限制器它是防止起重机驶近轨道末端而发生撞击事故，或两台起重机在同一条轨道上发生碰撞事故，所采取的安全装置。

行程限制器，能保证间隔轨道末端200mm 处以及起重机互相驶近距500mm处时，立即切断电源，停止运行。

3.3自动联锁装置桥式起重机上多有裸线通过，为了预防检验职员触电，要求在驾驶室通往车驾(或桥架)的仓门口处装设自动连锁装置，实现检验时停电，检验完后通电，保证检验作业的安全。

3.4缓冲器缓冲器是一种吸收起重机与物体相碰时的能量的安全装置，在起重机的制动器和终点开关失灵后起作用。

当起重机与轨道端头立柱相接时，保证起重机较平稳地停车。

起重机上常用的缓冲器有橡胶缓冲器，弹簧缓冲器和液压缓冲器。

当车速超过120m/min时，一般缓冲器则不能满足要求，必须采用光线式防止冲撞装置、超声波式防止冲撞装置以及红外线反射器等。

起重机械3.5 制动器起重设备上的制动器，能使起重设备在升降、平移和旋转过程中随时停止工作和使重物停留在任何高度上的一种装置，它即能防止意外事故，又能满足工作要求。

制动器的种类繁多，有弹簧式制动器、安全摇柄等。

由于制动器的作用对于起重机来说十分重要，很多事故的发生往往是由于制动器的失灵或发生鼓掌而造成的。

因此，为保障起重作业安全，必须加强对制动器的检查与保养，一般要求每班检查一次。

3.6 重量限制器重量限制器是起重机的超载防护装置。

按其结构方式和工作原理的不同，可分为机械式和电子式两种类型。

在起重作业过程中，当起重量超过起重机额定起重量的10%时，重量限制器将起作用，使机构断电，停止工作，从而起到超载限制的作用。

3.7 力矩限制器对于动臂变幅的起重机(如塔式起重机、活动式起重机等)，除考虑载荷的大小，还应考虑随着动臂变幅引起的载荷重心至起重机的间隔的变化，即起重力矩题目。

起重设备的安全装置起重设备是一类特殊的设备，用于搬运重物和起吊悬挂物体。

由于操作复杂，负载重大，安全性问题尤为重要。

为了保障起重设备的安全使用，需要配备一系列的安全装置。

本文将从起重设备常见的安全装置入手，详细介绍其原理和功能。

1. 限位器限位器是起重设备最常见的安全装置之一。

它的作用是限制升降行程，避免起重物或者起重设备超出安全范围。

常见的限位器有上限位器和下限位器。

上限位器在起重设备达到极限高度时起作用，可以防止起重设备超高。

下限位器在起重设备达到地面时起作用，防止起重设备继续下降。

限位器通常由传感器和控制系统组成。

传感器用于感知起重设备的高度，一般采用光电传感、行程开关等方式。

一旦起重设备达到限制高度，传感器会发出信号，触发控制系统，让电机停止运行。

这样可以有效避免升降行程超出限制，减少起重设备的安全风险。

2. 重载保护装置重载保护装置是为了防止起重设备超载而设计的安全装置。

它可以检测起重物的重量，当重量超过额定负载时，会自动停止起重设备的运行，避免发生事故。

重载保护装置一般由称重传感器和控制系统组成。

称重传感器通常安装在起重吊钩或起重机构中，用于实时检测承载物的重量。

一旦检测到超载情况，传感器会发出信号，传递给控制系统，控制系统会立即停止电机的运行。

除了停止运行，一些高级的重载保护装置还可以通过声光报警等方式提醒操作人员及时处理超载问题。

3. 平衡装置平衡装置是为了保持起重设备的平衡性和稳定性而设计的安全装置。

它可以通过调整设备的平衡点，防止起重物或者起重设备发生倾斜或者侧翻。

常见的平衡装置有平衡绳、平衡重块、倾斜传感器等。

平衡绳是一种用于调整起重设备平衡性的装置。

它一般安装在起重设备的两侧，并通过拉紧或者放松绳索的方式调整起重设备的平衡点。

平衡绳上通常会配备倾斜传感器，用于实时检测起重设备的倾斜状态。

当传感器检测到倾斜情况时，会发出警报，提醒操作人员及时进行平衡调整。

平衡重块是一种用于调整起重设备平衡性的装置。

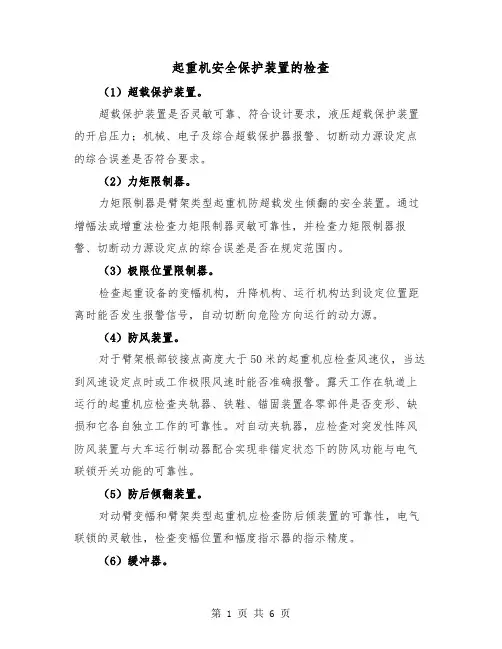

起重机安全保护装置的检查（1）超载保护装置。

超载保护装置是否灵敏可靠、符合设计要求，液压超载保护装置的开启压力；机械、电子及综合超载保护器报警、切断动力源设定点的综合误差是否符合要求。

（2）力矩限制器。

力矩限制器是臂架类型起重机防超载发生倾翻的安全装置。

通过增幅法或增重法检查力矩限制器灵敏可靠性，并检查力矩限制器报警、切断动力源设定点的综合误差是否在规定范围内。

（3）极限位置限制器。

检查起重设备的变幅机构，升降机构、运行机构达到设定位置距离时能否发生报警信号，自动切断向危险方向运行的动力源。

（4）防风装置。

对于臂架根部铰接点高度大于50米的起重机应检查风速仪，当达到风速设定点时或工作极限风速时能否准确报警。

露天工作在轨道上运行的起重机应检查夹轨器、铁鞋、锚固装置各零部件是否变形、缺损和它各自独立工作的可靠性。

对自动夹轨器，应检查对突发性阵风防风装置与大车运行制动器配合实现非锚定状态下的防风功能与电气联锁开关功能的可靠性。

（5）防后倾翻装置。

对动臂变幅和臂架类型起重机应检查防后倾装置的可靠性，电气联锁的灵敏性，检查变幅位置和幅度指示器的指示精度。

（6）缓冲器。

对不同类型起重量、运行速度不同的起重机，应检查所配置的缓冲器是否相匹配，并检查缓冲器的完好性、运行到两端能否同时触碰止挡。

（7）防护装置。

检查起重机上各类防护罩、护栏、护板、爬梯等是否完备可靠，起重机上外露的有可能造成卷绕伤人的、开式传动；联轴器、链轮、链条、传动带等转动零部件有无防护罩，起重机上人行通道，爬梯及可能造成人员外露部位有无防护栏，是否符合要求。

露天作起重机电气设备应设防雨罩。

起重机安全保护装置的检查（二）起重机是一种用来吊装和搬运重物的机械设备，广泛应用于建筑工地、港口、物流仓储等领域。

由于起重机的工作环境复杂，工作条件较为恶劣，因此起重机安全保护装置的检查至关重要。

本文将从起重机安全保护装置的种类、功能以及检查方法等方面详细介绍起重机安全保护装置的检查。

起重机械安全装置考点
关于起重机械安全装置的考点应包括以下几个方面：
一、限位器
限位器是起重机械中常见的一种安全装置，用于限制起重机的移动距离。

限位器包括行程限位器和极限限位器，前者在一定距离内起作用，后者则在超过该距离时起作用，以防止设备继续移动造成事故。

二、制动器
制动器是起重机械的另一个重要安全装置，用于控制起重机的移动。

它通常由刹车片、刹车轮和液压或弹簧系统组成。

在紧急情况下，可以通过手动或自动方式打开制动器，以防止设备移动造成事故。

三、超载保护装置
超载保护装置是用于防止起重机过载的安全装置。

它可以安装在吊钩、起重机梁等部位，当超过额定负载时，通过释放安全系数或其他方式使设备停止运行。

四、防护装置
防护装置是一种防止操作人员意外接触旋转部件的安全装置。

常见的防护装置包括护网、安全护栏和护板等，以确保操作人员的人身安全。

五、其他安全装置
除了上述几种常见安全装置外，起重机械还可以配备其他安全装置，如吊篮防倾斜装置、吊钩防脱落装置、起重机工作状态监测系统等。

这些装置在保证设备安全运行方面起着重要作用。

总之，起重机械的安全装置是确保设备安全运行的关键，应熟练掌握这些安全装置的原理、作用和维护方法，以确保起重机械的安全使用。

起重机装有哪些安全装置起重机是一种用于搬运重物或执行严格的工程任务的机器。

这种设备具有重要的作用，但它们的使用也带来不少安全风险。

为了保障工作人员和设备的安全，现代起重机配备了一系列安全装置。

这些装置可以确保起重机在使用时能够保持稳定和安全。

下面我们将详细介绍起重机装有哪些安全装置。

1、起重机限位器起重机限位器是一种用于保护人员和物体不受损害的安全装置。

这种装置可以确保起重机机架和起重臂在超出安全工作范围时自动停止。

通常，起重机限位器由两个独立的系统组成，分别检测机架和臂的移动。

如果其中一个系统出现问题，另一个系统会继续工作，以确保机器的安全操作。

起重机限位器的特点是可靠性高、成本低、使用方便。

2、重载保护装置重载保护装置是一种用于确保起重机在超过安全负载容量时自动停止的保护装置。

这种装置可以确保起重机在工作过程中不会超载，从而保证人员和负载的安全。

通常，重载保护装置配备有声光报警器，当负载超过安全负载容量时，装置会发出警报，提醒操作者立即停止起重机的工作。

3、超高闸限位器超高闸限位器是起重机的安全装置之一，用于防止超高的负载和防止起重臂和其他部件的“失控”。

该装置在起重机工作过程中可以检测起重臂和其他移动部件的位置，确保它们不会超过安全限度。

一旦超过安全限度，装置会立即停止起重机的工作。

4、起重机钢丝绳保护器起重机钢丝绳保护器是一种专用装置，用于确保钢丝绳不会过度磨损，从而造成起重机的故障。

这种装置可以监测钢丝绳的使用情况，发现异常情况并及时报警。

在出现问题时，装置可以立即停止起重机的运作，以保护人员和设备安全。

5、防碰撞装置防碰撞装置是起重机的另一种安全装置，用于确保起重机在操作过程中不会与其他障碍物碰撞。

该装置使用红外线或超声波技术来监测起重机周围的环境，并在其周围有物体靠近时发出警报。

如果起重机继续接近物体，则该装置会停止其运作，以防止碰撞发生。

总之，起重机作为一种重要的工业设备，使用时需要注意安全。

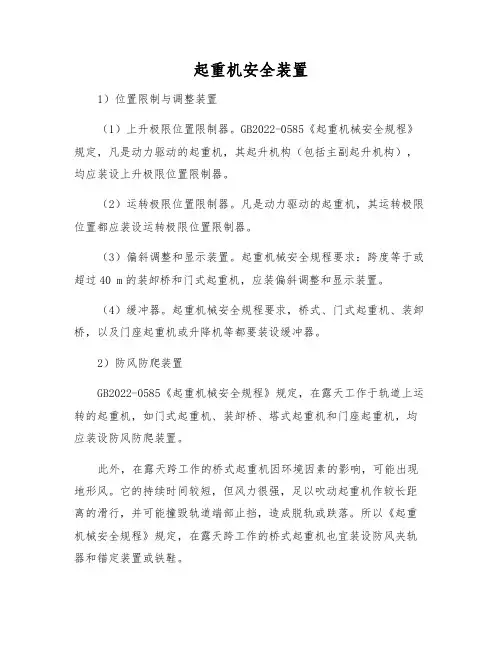

起重机安全装置1）位置限制与调整装置（1）上升极限位置限制器。

GB2022-0585《起重机械安全规程》规定，凡是动力驱动的起重机，其起升机构（包括主副起升机构），均应装设上升极限位置限制器。

（2）运转极限位置限制器。

凡是动力驱动的起重机，其运转极限位置都应装设运转极限位置限制器。

（3）偏斜调整和显示装置。

起重机械安全规程要求：跨度等于或超过40 m的装卸桥和门式起重机，应装偏斜调整和显示装置。

（4）缓冲器。

起重机械安全规程要求，桥式、门式起重机、装卸桥，以及门座起重机或升降机等都要装设缓冲器。

2）防风防爬装置GB2022-0585《起重机械安全规程》规定，在露天工作于轨道上运转的起重机，如门式起重机、装卸桥、塔式起重机和门座起重机，均应装设防风防爬装置。

此外，在露天跨工作的桥式起重机因环境因素的影响，可能出现地形风。

它的持续时间较短，但风力很强，足以吹动起重机作较长距离的滑行，并可能撞毁轨道端部止挡，造成脱轨或跌落。

所以《起重机械安全规程》规定，在露天跨工作的桥式起重机也宜装设防风夹轨器和锚定装置或铁鞋。

起重机防风防爬装置主要有3类：夹轨器、锚定装置和铁鞋。

按照防风装置的作用方式不同，可分为自动作用与非自动作用2类。

3）安全钩、防后倾装置和回转锁定装置（1）安全钩。

单主梁起重机，由于起吊重物是在主梁的一侧进行，重物等对小车产生一个倾翻力矩，由垂直反轨轮或水平反轨轮产生的抗倾翻力矩使小车保持平衡，不能倾翻。

但是，只靠这种方式不能保证在风灾、意外冲击、车轮破碎、检测、修理等情况时的安全。

因此，这种类型的起重机应安装安全钩。

安全钩根据小车和轨轮形式的不同，也设计成不同的结构。

（2）防后倾装置。

用柔性钢丝绳牵引吊臂进行变幅的起重机，当遇到突然卸载等情况时，会产生使吊臂后倾的力，从而造成吊臂超过最小幅度，发生吊臂后倾的事故。

因此，这类起重机安装防后倾装置。

吊臂后倾主要由几种原因造成：起升用的吊具、索具或起升用钢丝绳存在缺陷，在起吊过程当中突然断裂，使重物下落；或者由于起重工绑挂不当，起吊过程当中重物散落。

起重行车的十大安全装置
1、重载保护装置
重载保护装置是一种'安装在起重行车机械的电气系统中的一种电子保险装置。

它是一种能够自动控制，监测、保护起重行车的重量的安全装置。

当起重行车负载到达或超过额定载荷时，装置自动切断电源，避免负载坠落或机械损坏。

2、防跑偏装置
防跑偏装置是一种安装在起重行车运行轨迹上的物理隔离装置。

它能够保证起重行车在运行过程中不会出现偏斜，避免误入危险区域。

5、重心控制系统
重心控制系统是一种能够自动控制起重行车负载重心的装置。

当负载重心不平衡时，系统会自动调整负载位置，避免负载倾斜或滑落。

7、安全制动装置
安全制动装置是一种能够在起重行车急停时自动启动的制动装置。

它能够有效制动，避免负载坠落或机械损坏。

8、遥控器
遥控器是一种能够在不接近起重行车的情况下控制起重行车运行的装置。

它能够减少人工操作对起重行车的影响，避免发生事故。

9、防碰撞装置
防碰撞装置是一种能够监测和控制起重行车运行轨迹的装置。

它能够避免起重行车与其它物体碰撞造成危险。

10、钢丝绳断丝检测系统
钢丝绳断丝检测系统是一种能够检测钢丝绳损坏的装置。

当发现钢丝绳有损坏时，系统会自动报警并停止机械运行，避免负载坠落或机械损坏。

起重设备的安全装置范本一、引言起重设备的安全装置是保障工作场所人员和设备安全的重要组成部分。

它们通过监测和控制起重设备运行过程中的各种参数，确保起重过程平稳、高效、安全。

本文将针对起重设备的安全装置，介绍其常见的范本。

二、限位开关限位开关是起重设备安全装置中的基本组成部分之一。

它们通常安装在起重机的行走和起升机构的两个极限位置上，用于监测和限制起重设备的运动范围。

限位开关的作用是在起重过程中，当起重设备接近到达上下限位置时，触发限位开关，切断起重设备的电源，从而避免机器超出安全范围。

三、载荷限制器载荷限制器是起重设备安全装置中的另一个重要组成部分。

它们用于监测和控制起重设备的载荷情况，确保起重设备在承载能力范围内使用。

载荷限制器通常通过传感器监测起重设备的载荷，并根据设定的阈值进行判断和控制。

当起重设备超过设定的载荷限制时，载荷限制器会触发报警装置，提醒操作人员进行调整或停止操作。

四、安全绳缆安全绳缆是起重设备安全装置中的一项关键设备。

它们通常安装在起重设备的各个关键部位，如钢丝绳、吊钩等。

安全绳缆的作用是在起重设备发生故障、松脱或失控时，起到保护作用，防止设备或物体意外坠落，从而保障现场安全。

五、行走制动器行走制动器是起重设备安全装置中的一个重要组成部分。

它们通常安装在起重设备的行走机构上，用于控制起重设备的行走速度和停车。

行走制动器的作用是在起重设备行走时，根据操作人员的指令或设定的参数，对行走机构进行制动控制，确保起重设备平稳行驶和停车。

六、环境监测系统环境监测系统是起重设备安全装置中的一项先进技术。

它通过安装在起重设备周围的传感器，对环境参数进行监测，如温度、湿度、气压等，从而实时掌握工作场所的环境情况。

环境监测系统的作用是在环境异常情况下，及时提醒操作人员采取相应的安全措施，保障工作场所的安全。

七、报警装置报警装置是起重设备安全装置中的一项重要设备。

它们通常与其他安全装置相连接，当起重设备出现异常情况时，报警装置会及时发出声音或光信号，提醒操作人员注意安全。

起重机械的主要安全装置有哪些塔式起重机：起重量限制器、起重力矩限制器、起升高度限制器、幅度限制器、行走限制器、吊钩保险装置。

防钢丝绳跳槽装置；在塔帽顶端、起重臂前端、配重臂末端还应该设有高度、幅度警示灯。

施工升降机：安全器、限位开关、防松绳开关及门联锁装置等安全保险装置。

移动式起重机的安全装置详谈移动式起重机：力矩限制器其功能是限制起重机的倾翻力矩，防止起重机因超力矩而发生倾翻事故。

是由力的检测器、臂长和臂角检测器组成。

当起重量达到额定值时，发出信号，并用红灯显示，进而停止工作。

移动式起重机的重大事故，多数是由于起重机失去稳定性造成的。

失去稳定性是由于超负荷、过卷扬等原因。

为防止事故的发生必须装设下列安全装置：力矩限制器、上升极限位置限制器、幅度指示器、水平仪、防止吊臂后倾装置、支腿回缩锁定装置、回转定位装置、倒退报警装置、活动零件防护罩、电气设备防雨罩。

(1）力矩限制器其功能是限制起重机的倾翻力矩，防止起重机因超力矩而发生倾翻事故。

是由力的检测器、臂长和臂角检测器组成。

当起重量达到额定值时，发出信号，并用红灯显示，进而停止工作。

(2）上升极限位置限制器该装置是防止起重臂过卷扬的装置，当起重臂接近最大角度时，限位开关打开，发出警报。

(3）幅度指示器将装有活动指针的圆形指示盘吊挂在起重臂上，变幅时能指示出各种幅度下的起重量。

(4）水平仪该仪器主要是通过测出起重机底盘前后左右方向的水平度，来控制支腿，使起重机保持水平状态。

(5）防止吊臂后倾装置保证当变幅机构的行程开关失灵时，能阻止吊臂后倾。

(6）支腿回缩锁定装置保证起重机支腿回缩时，能可靠锁定。

(7）回转定位装置在起重机行驶时，使上车保持在固定的位置。

(8）倒退警报装置起重机向倒退方向行驶时，应能迅速发出报警音响信号和明灭相间的灯光信号。

(9）活动零件防护罩遮盖住起重机上外露、有伤人可能的活动零件。

(10）电气设备防雨罩遮盖住起重机上的电气设备，以防雨淋影响其性能。

起重机安全防护装置1.超载限制器它是起重机防止超载的安全保护装置，也称起重量限制器。

其安全功能是当起重机的吊载超过额定值时，使起升动作停止，从而避免超载发生事故。

超载限制器广泛用于桥式类型起重机和升降机上。

有些臂架类型起重机（例如塔式起重机、门座起重机）将超载限制器与力矩限制器配合使用。

超载限制器有机械式、电子式多种类型。

（1）机械式：通过杠杆、弹簧、凸轮等的作用带动撞杆，当超载时，撞杆与控制起升动作的开关相作用，切断起升机构的动力源，控制起升机构中止运行。

（2）电子式：由传感器、运算放大器、控制执行器和载荷指示计等部分组成，将显示、控制和报警等安全功能集于一身。

当起重机吊载时，承载构件上的传感器产生变形，把载荷重量转化为电信号，经过运算放大，指示出载荷的数值。

当载荷超过额定载荷时，切断起升机构的动力源，使起升机构的起升动作不能实现。

2.力矩限制器力矩限制器是臂架式起重机的综合性安全保护装置。

我们知道，臂架式起重机是以起重力矩来表征载荷状态的。

起重力矩值是由起重量、幅度的乘积决定，幅度值是由起重机臂架的臂长和倾角余弦的乘积决定，这样，起重机是否超载，实际上受到了起重量、臂长和臂架倾角等限制，同时还要考虑作业工况等多个参数也有制约作用，控制起来比较复杂。

目前广泛采用的微机控制的力矩限制器可以综合多种情况，较好地解决了这个问题。

力矩限制器由载荷检测器、臂长检测器、角度检测器、工况选择器和微型计算机构成。

当起重机进入工作状态时，将实际工作状态各参数的检测信号输入计算机，经过运算、放大、处理后，与事先存入的额定起重力矩值比较，并同时在显示器上把相应的实际数值显示出来。

当实际值达到额定值的90%时，它会发出预警信号，当实际值超过额定载荷时则会发出警报信号，同时起重机停止向危险的方向（起升、伸臂、降臂、回转）继续动作。

3.缓冲器它是配置在轨道运行式起重机金属结构端部的一种安全装置，具有吸收运行机构碰撞动能、减缓冲击的安全功能。

葫芦式起重机的安全防护装置为了保证葫芦式起重机的使用寿命，葫芦式起重机必备以下基本的机械安全装置：1.护钩装置吊钩应设有防止吊载意外脱钩的保护装置，即采用带有安全爪式的安全吊钩。

2.导绳器为了防止乱绳引起事故，目前电动葫芦的起升卷筒大部分都设有防止乱绳的导绳器，导绳器为螺旋式结构，相当于一个大摞母，卷筒相当于螺杆，卷筒正反旋转时导绳器一方面压紧钢丝绳不得乱扣，同时又向左右移动，导绳器上有拨叉拨动升降限位器拨杆上的挡板，以实现上下极限位置时的断电。

3.制动器葫芦式起重机可在一个立方空间内使重物移动，它具有起升机构、小车运行机构与大车运行机构，每个动作机构都必须设有制动器。

20世纪50年代生产的TV型电动葫芦虽已淘汰不准在生产，但仍有产品在使用，其制动器为电磁盘式制动器。

目前仍在大批量生产的国产CD、MD型电动葫芦和引进产品AS型电动葫芦，它们的制动器为锥形制动器，均为机械式制动器，依靠弹簧压力及锥形制动器环摩擦力进行制动。

小车和地面操作的大车运行机构的制动器为锥形制动电机的平面制动器,司机室操纵的大车制动器为锥形制动器。

4.止挡止挡又称为阻进器,在葫芦式起重机主梁(单梁式起重机)两端适当位置(控制极限尺寸)设有带有缓冲器的止挡(止挡与缓冲器为一体),阻止葫芦小车车轮运行而停车;在电动葫芦桥式起重机主梁上两端适当位置设有止挡,阻止小车横行至极限位置而停车;在梁式起重机大车运行轨道两端设有止挡以阻止起重机停在极限位置上。

5.缓冲器为减缓葫芦式起重机与止挡的碰撞冲击力对起重机及吊载的冲击振动,缓冲器通常是装设在单梁起重机端梁上及装在起重机小车架端梁的端部上,目前多采用橡胶的聚氨醋缓冲器。

1.升降极限位置限制器以往采用起升限位器为重砣式,目前绝大部分电动葫芦的升降限位器为双向限位,与导绳器配合使用。

当卷筒旋转吊起重物,钢丝绳缠绕至导绳器拨动限位器导向杆一端的挡块而使限位开关断电,停车至上限位置。

卷筒反向旋转重物下降,导绳器反向移动至拨动限位器导向杆另一个挡块,拨动导向杆使限位开关断电停车至下降极限位置。

起重机的安全保护装置电力建设常用桥式起重机、门式起重机、汽车起重机、轮胎起重机、履带起重机、铁路起重机、塔式起重机、门座起重机。

为了保证各种起重机都能安全、可靠地工作，《起重机械安全规程》规定应装备各种安全防护装置。

安全防护装置共24种，分述如下：1、超载限制器作用：超载限制器的综合误差，不应大于8%。

当载荷达到额定载荷的90%时，应能发出报警信号。

起重量超过额定起重量时，能自动切断起升动力源，并发出禁止性报警信号。

应装：额定起重量大于20t的桥式起重机、额定起重量大于lot 的门式起重机、铁路起重机、门座起重机。

宜装：额定起重量3-20t的桥式起重机、额定起重量5-10t的门式起重机、起重力矩小于25t·m的塔式起重机。

2、力矩限制器作用：力矩限制器的综合误差不应大于10%。

当载荷力矩达到额定起重力矩时，能自动切断起升或变幅的动力源，并发出禁止性报警信号。

应装：起重量等于或大于16t的汽车起重机、轮胎起重机和履带起重机、起重能力等于或大于25t·m的塔式起重机。

宜装：起重量小于16t的汽车起重机、轮胎起重机和铁路起重机。

3、上升极限位置限制器作用：必须保证当吊具起升到极限位置时，自动切断起升的动力源。

应装：一切类型起重机。

4、下降极限位置限制器作用：在吊具可能低于下限位置的工作条件下，应保证吊具下降到下限极限位置时，能自动切断下降的动力源，以保证钢丝绳在卷筒上的缠绕不少于设计所规定的圈数。

应装：桥式起重机、塔式起重机，门座起重机根据需要。

5、运行极限位置限制器作用：应保证机构在其运动到极限位置时，自动切断前进的动力源并停止运动。

应装：桥式起重机和门式起重机的大车和小车，门座起重机的吊臂在运行的极限位置。

6、偏斜调整和显示装置作用：当两端支腿因前进速度不同而发生偏斜时，能将偏斜情况向司机指示出来，使偏斜得到调整。

宜装：跨度等于或大于40m的门式起重机。

7、幅度指示器作用：应保证具有变幅机构的起重机能正确指示吊具所在的幅度。

起重设备的安全装置是指为了保障起重设备在工作过程中的安全性而设置的各种装置和措施。

起重设备是一种用于搬运和吊装物体的机械设备，常见的起重设备包括吊车、桥式起重机、塔式起重机等。

起重设备在工作过程中，由于吊装的物体重量大，操作复杂，存在一定的安全风险。

因此，为了保障起重设备的安全工作，必须设置各种安全装置。

下面将详细介绍常见的起重设备安全装置。

一、行车限位器行车限位器是起重设备中最基本的安全装置之一。

它通过机械、光电、磁电等原理，实现对起重设备行程的限制，避免起重设备行程超限导致的危险。

行车限位器可以设置在吊车的行程限位部分或者在固定的位置上，当起重设备到达限位时，行车限位器将自动切断电源，停止行驶，保证起重设备的安全运行。

二、重量限制器重量限制器是用于检测吊装物体重量的装置。

起重设备在吊装物体时，必须要确保其重量不超过设备的承载能力。

重量限制器可以通过电子传感器或者液压传感器等技术手段，实时监测吊装物体的重量，并在超过设定的重量限制时发出警报信号，提醒操作人员及时采取措施，避免装载过重导致的起重设备事故。

三、倾斜限制装置倾斜限制装置用于检测起重设备是否发生倾斜。

起重设备在吊装物体时，如果发生倾斜，会导致设备的稳定性下降，甚至造成设备的倾覆。

倾斜限制装置可以通过安装倾斜传感器或倾斜仪来实现对起重设备倾斜角度的监测；当倾斜角度超过设定值时，倾斜限制装置会发出警报，提醒操作人员调整设备姿态，确保设备的稳定。

四、碰撞保护装置碰撞保护装置用于避免起重设备与其他物体发生碰撞。

起重设备在工作过程中，由于空间狭小，操作复杂，很容易与建筑物、管线、其他设备等发生碰撞。

碰撞保护装置可以通过安装碰撞传感器或开关来实现对碰撞的监测；当设备发生碰撞时，碰撞保护装置会自动停止设备运行，避免事故的发生。

五、安全防护装置安全防护装置包括各种防护罩、护栏、警示灯等。

这些装置可以起到隔离危险区域，防止人员误入危险区域的作用。

在起重设备周围设置明显的标志和警示灯，可以提醒操作人员和周围人员注意安全，避免发生意外事故。

起重设备的安全装置模版起重设备的安全装置在工业生产中起着至关重要的作用，它们能有效地保障起重作业的安全性和生产效率。

因此，合理设计和配置起重设备的安全装置至关重要。

下面将详细介绍起重设备的安全装置模板，以供参考。

1. 限位器限位器是起重设备的重要安全装置之一，用于限制起重机的行程，防止超出规定的运行范围。

在起重机的行程上和下限位处设置限位器，一旦起重机接近或超出限位，限位器会自动停止起重机的运动。

这样可以有效防止起重机的过度行驶，减少起重机和负荷的可能事故风险。

2. 重载保护装置重载保护装置是起重设备的另一个重要安全装置，用于监测和控制起重机的负荷情况，防止超载作业发生。

重载保护装置通常采用传感器或称重装置来实时监测负荷情况，一旦负荷超过额定负荷，装置会发出警报并自动停止起重机的运行。

这样可以有效避免因负荷超载而导致的起重机事故。

3. 平衡装置平衡装置是起重设备的关键安全装置之一，用于保持起重机在运行过程中的平衡状态。

平衡装置通常包括平衡块、平衡气缸等，通过调节平衡装置的重量或力度来平衡起重机的运动。

平衡装置的作用是防止起重机在高空作业时出现倾覆或不稳定的情况，确保起重机的安全运行。

4. 制动器制动器是起重设备的必备安全装置，用于控制起重机的停止和保持位置。

制动器通常包括电动制动器、液压制动器等，通过对起重机的相应部件施加阻力来实现制动的效果。

制动器的作用是防止起重机在运行中因外界原因或其他故障导致的意外停止，确保起重机在停止或保持位置时的稳定性和安全性。

5. 过载继电器过载继电器是起重设备的安全保护装置之一，用于监测起重机的电动机电流，一旦电流超过额定电流，继电器会自动切断电流，并停止起重机的运行。

过载继电器的作用是防止起重机因负载过大而导致的电动机过热或损坏，从而确保起重机的运行安全和电动机的正常工作。

6. 防坠器防坠器是起重设备的重要安全装置之一，用于防止起重机的坠落或下坠。

防坠器通常安装在起重机的卷筒或钢丝绳上，一旦起重机失去控制或钢丝绳断裂，防坠器会迅速启动并通过阻力发挥作用，从而减缓起重机的坠落速度，保护人员和负载的安全。
