案例二：无线通信系统的实现
总结词
无线通信系统的实现案例探讨了模拟电子技术在无线通信领域的应用，重点介绍了无线发射机和无线接收机的设计和实现。
详细描述
该案例首先介绍了无线通信系统的基本原理和组成，然后详细阐述了无线发射机和无线接收机的设计和实现过程。通过电路图、原理分析和测试数据等手段，展示了无线通信系统的关键技术和性能指标。最后，对无线通信系统的优势和局限性进行了分析和讨论。
模拟电子技术的发展趋势
总结词
随着科技的不断发展，模拟电子技术也在不断进步和完善，未来将朝着更高精度、更高速度、更低功耗的方向发展。
详细描述
随着集成电路和微电子技术的不断发展，模拟电子器件的精度和稳定性得到了显著提高，同时其体积和成本也在不断降低。此外，随着数字信号处理技术的广泛应用，模拟电子技术也与数字电子技术相互融合，形成了混合信号处理技术。未来，模拟电子技术将继续朝着更高精度、更高速度、更低功耗的方向发展，为各领域的科技进步提供更加有力的支持。
02
模拟电子技术基础
电子元件
01
02
03
电子元件的种类
电子元件是构成电子设备的基本单元，包括电阻、电容、电感、二极管、晶体管等。
电子元件的作用
电子元件在模拟电子技术中起着关键作用，它们可以用于信号处理、放大、滤波、振荡等。
电子元件的特性
每种电子元件都有其独特的电气特性，如电阻的阻值、电容的容值、电感的感值等。
音频信号的滤波
通过模拟电子技术，可以对音频信号进行滤波处理，去除噪声和其他干扰。
音频信号的调制
通过模拟电子技术，可以将音频信号调制到高频载波上，以便于传输和广播。

模电PPT【2024版】

一、结型场效应管（JFET）
N沟道结型场效应管
漏极d (drain)
栅极 g(gate)
导电沟道
源极s(source)
N沟道结构示意图
1、工作原理
•栅-源电压uGS < 0, PN结反偏,无载流子，属于高阻区
• N型半导体中多子导电，不经过 PN 结
▪ 栅-源电压uGS 控制耗尽层宽度，进而控制沟道宽度
例：已知UZ、 [IZmin , IZmax]、RL ，求限流电阻R的取值范围。
➢ Uo =UZ ➢ IDz [IZmin , IZmax]
IR
I DZ
Uz RL
R UI UZ IR
例现有两只稳压管，它们的稳定电压分别为6V和8V，正向
导通电压为0.7V。试问：（1）若将它们串联相接，则可得到几种稳压值？各为多少？（2）若将它们并联相接，则又可得到几种稳压值？各为多少？
理想二极管
导通时△i与△u 成线性关系
理想开关：导通时 UD＝0 截止时IS＝0
近似分析中最常用
导通时UD＝Uon 截止时IS＝0
应根据不同情况选择不同的等效电路！
100V？5V？1V？
？
2、微变等效电路
当二极管在静态基础上有一动态信号作用时，则可将二极管等效为一个电阻，称为动态电阻，也就是微变等效电路。
c-e间击穿电压
最大集电极耗散功率，PCM＝iCuCE
安全工作区
讨论一：
PCM iCuCE
uCE=1V时的iC就是ICM
2.7
iC iB
U CE
U（BR）CEO
由图示特性求出PCM、ICM、U （BR）CEO 、β。
§1.4 场效应管（FET）

数电模电课件全集汇总

33
1.2.3 二极管电路的分析方法及应用
（1）二极管理想模型如果二极管正向压降远小于和它串联的电路的电压，反向电流远小于和它并联的电路的电流，则可忽略二极管的正向压降和反向电流对电路的影响，即认为二极管具有理想的伏安特性。理想的二极管可以用一个理想的开关来等效，正偏时开关闭合，反偏时开关断开。
杂质型半导体多子和少子的移动都能形成电流。但由于数量的关系，起导电作用的主要是多子。近似认为多子与杂质浓度相等。
14
1.1.3 PN结及其单向导电性
利用半导体的制作工艺，在同一片半导体基片上，分别制造P型半导体和N型半导体，经过载流子的扩散，在它们的交界面处就形成了PN结。 PN结具有单一型半导体所不具有的新特性，利用这种新特性可以制造出各种半导体器件。如二极管、三极管和场效应管等。
15
1.1.3 PN结及其单向导电性
1、PN结的形成多数载流子因浓度上的差异而形成的运动称为扩散运动。
16
1.1.3 PN结及其单向导电性
扩散运动的结果，在交界面P区一侧因失去了空穴而出现负离子区；而N区一侧因失去自由电子出现了正离子区。正负离子都被束缚在晶格内不能移动，于是在交界面两侧形成了正、负空间电荷区。在空间电荷区内可以认为载流子已被“耗尽”，故又称耗尽区或耗尽层。
24
1.2.2 伏安特性及主要参数
1、二极管的伏安特性曲线
二极管两端的电压U及其流过二极管的电流I之间的关系曲线，称为二极管的伏安特性曲线。用实验的方法，在二极管的正极和负极加上不同极性和不同数值的电压，同时测量流过二极管的电流值，就得到二极管的伏安特性。
25
1.2.2 伏安特性及主要参数
27
1.2.2 伏安特性及主要参数

模拟电路基础教程PPT完整全套教学课件全

返回目录 CONTENTS PAGE
透彻掌握器件特性
1
重视对电路构成原理的
学习
2
理论与实践的关系
3
返回目录 CONTENTS PAGE
目前国内使用较多的电路设计仿真软件有PSPICE、Proteus和Multisim 等。就模拟电路仿真来说,Multisim 以其界面友好、功能强大、易于学习的优点而受到高校电类专业师生和工程技术人员的青睐。Multisim13.0版本已上市,但目前使用比较稳定、用户数较多的还是10.0版本。对于使用者来说,只要有一台计算机和Multisim 软件,就相当于拥有了一间设备齐全的电路实验室,可以调用元器件,搭建电路,利用虚拟仪器进行测量,对电路进行仿真测试,可以实时修改各类电路参数,实时仿真,从而帮助使用者了解各种电路变化对电路性能的影响,对电路的测量直观、智能,是进行电路分析和设计的有效辅助工具。使用者在学习和解题的过程中,可以通过 Multisim 对电路中某个节点的电压波形、某条支路的电流波形、电路结构变化产生的影响等方方面面问题快速仿真而得到答案。
模拟电路基础教程PPT课件
1.1.4 一般电子系统的构成 1.电子系统的分类
返回目录 CONTENTS PAGE
模拟电子系统
数字电子系统
模拟电路基础教程PPT课件
2.电子系统的构成
返回目录 CONTENTS PAGE
模拟电路基础教程PPT课件
返回目录 CONTENTS PAGE
1.1.5 模拟电子技术的发展
在式(1-1-1)中,K 为常数,使u(t)和T(t)之间形成如图1-1-1所示的相似形关系。如果K 不能保持为常数,则称模拟信号发生了失真。失真问题是模拟电路中始终需要引起注意和克服的重要问题。

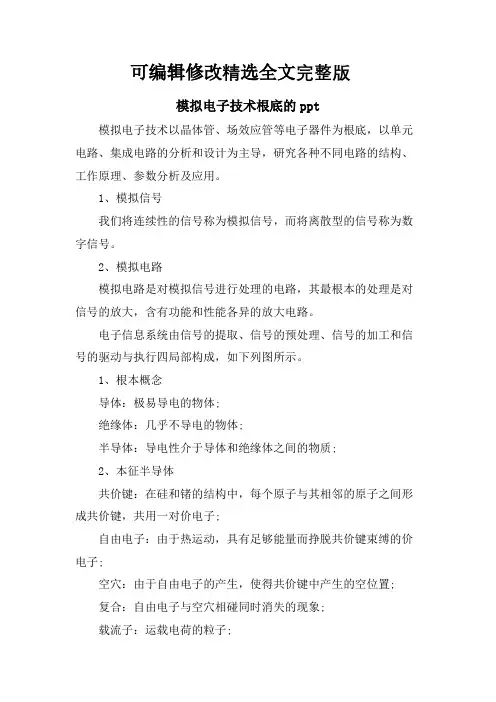

模拟电子技术基础的ppt【可编辑全文】

可编辑修改精选全文完整版模拟电子技术根底的ppt模拟电子技术以晶体管、场效应管等电子器件为根底，以单元电路、集成电路的分析和设计为主导，研究各种不同电路的结构、工作原理、参数分析及应用。

1、模拟信号我们将连续性的信号称为模拟信号，而将离散型的信号称为数字信号。

2、模拟电路模拟电路是对模拟信号进行处理的电路，其最根本的处理是对信号的放大，含有功能和性能各异的放大电路。

电子信息系统由信号的提取、信号的预处理、信号的加工和信号的驱动与执行四局部构成，如下列图所示。

1、根本概念导体：极易导电的物体;绝缘体：几乎不导电的物体;半导体：导电性介于导体和绝缘体之间的物质;2、本征半导体共价键：在硅和锗的结构中，每个原子与其相邻的原子之间形成共价键，共用一对价电子;自由电子：由于热运动，具有足够能量而挣脱共价键束缚的价电子;空穴：由于自由电子的产生，使得共价键中产生的空位置;复合：自由电子与空穴相碰同时消失的现象;载流子：运载电荷的粒子;导电机理：在本征半导体中，电流包括两局部，一局部是自由电子移动产生的电流，另一局部是由空穴移动产生的电流，因此，本征半导体的导电能力取决于载流子的浓度。

温度越高，载流子浓度越高，本征半导体导电能力越强。

3、本征半导体共价键：在硅和锗的结构中，每个原子与其相邻的原子之间形成共价键，共用一对价电子;自由电子：由于热运动，具有足够能量而挣脱共价键束缚的价电子;空穴：由于自由电子的产生，使得共价键中产生的空位置;复合：自由电子与空穴相碰同时消失的现象;载流子：运载电荷的粒子;导电机理：在本征半导体中，电流包括两局部，一局部是自由电子移动产生的电流，另一局部是由空穴移动产生的电流，因此，本征半导体的导电能力取决于载流子的浓度。

温度越高，载流子浓度越高，本征半导体导电能力越强。

以实际材料为例，迅速讲解相关知识，举例大量的实际电路知识，图示性强。

能使人很清晰的看懂知识点。

第一章：直流稳压电源的制作与调试(第1-12课时)第二章：分立元件放大电路分析与调试(第12-30课时)第三章：集成运算放大器根底及负反应电路(第31-37课时) 第四章：集成运算放大器的应用(第38-49课时)第五章：功率放大电路(第50-58课时)第六章：正弦波振荡电路(第59-63课时)第七章：光电子器件及其应用(第64-68课时)第八章：晶闸管及其应用电路(第69-76课时)。

模电的课件

理、步骤、数据记录等。
实验实施
03
按照实验方案进行实验操作，注意观察和记录实验数据，及时
处理异常情况。
实验结果分析与讨论
实验结果整理
对实验数据进行整理和分析，确保数据的准确性和可靠性。
结果讨论
根据实验结果，对实验原理、操作过程、数据处理等方面进行讨论和总结。
改进建议
针对实验中存在的问题和不足，提出改进建议和措施，为今后的实验教学提供参考。
模拟电路的特点
模拟电路具有连续性、真实性等特点，能够实现对模拟信号的放大、滤波、转换等功能。
模拟电路与数字电路区别
信号形式
模拟电路处理的是连续的模拟信号，而数字电路处理的是离散的
数字信号。
信号处理方式
模拟电路通过对模拟信号进行放大、滤波等操作实现信号的处理，而数字电路则通过逻辑门电路对数字信号进行运算和处理。
放大电路
01
02
03
电压放大电路
通过电阻和电容等元件，将输入信号放大，输出电压幅度远大于输入电压幅度。
电流放大电路
通过晶体管等元件，将输入信号放大，输出电流幅度远大于输入电流幅度。
功率放大电路
通过晶体管等元件，将输入信号放大，输出功率远大于输入功率，用于驱动负载。
滤波电路
低通滤波电路
精度和稳定性
由于数字信号只有高低电平两种状态，因此数字电路的精度和稳定性通常比模拟电路更高。
模拟电路应用领域
通信领域
模拟电路在通信领域中有着广泛的应用，如手机、电话、无线电等通信设备中都离不开模
拟电路。
音频领域
模拟电路可以实现对音频信号的放大和处理，因此在音响、录音设备等音频领域中也有广泛的应用。

模电课件ppt

线性系统分析
研究非线性电路的静态和动态特性，如分岔、混沌等现象。
非线性系统分析
利用控制理论和方法研究电路系统的反馈控制和自动调节。
控制系统分析
通过最优化算法和数学规划方法，寻求电路性能的最佳设计方案。
最优化系统分析
模拟电路元件
总结词
电阻是模拟电路中最基本的元件之一，用于限制电流。
详细描述
电阻的阻值大小由其材料、长度和横截面积决定，通常用欧姆（Ω）作为单位。在电路中，电阻用于调节电流和电压，实现各种不同的功能。
总结词
不同类型的电阻具有不同的特性，如碳膜电阻、金属膜电阻、水泥电阻等。
详细描述
碳膜电阻具有较好的稳定性，适用于高精度的测量和控制系统；金属膜电阻具有较低的温度系数和稳定的性能，适用于高频电路；水泥电阻则具有较大的功率容量，适用于大电流电路。
01
02
03
04
总结词：电容是模拟电路中用于存储电荷的元件，具有隔直流通交流的特性。详细描述：电容的容量大小由其电极面积和间距决定，通常用法拉（F）作为单位。在电路中，电容用于滤波、旁路、耦合等作用，能够平滑电流或电压的波动。总结词：不同类型的电容具有不同的特性，如电解电容、陶瓷电容、薄膜电容等。详细描述：电解电容具有较大的容量和较低的价格，适用于低频电路；陶瓷电容具有较高的绝缘性能和稳定的温度系数，适用于高频电路；薄膜电容具有较小的体积和较高的可靠性，适用于小型化和便携式设备。
电压放大倍数是指输出电压与输入电压的比值，用于衡量模拟电路的放大能力。
电压放大倍数是模拟电路的重要性能指标之一，它反映了电路对输入信号的放大能力。在理想情况下，电压放大倍数越大，电路的放大能力越强。然而，在实际应用中，过高的放大倍数可能导致信号失真和稳定性问题。因此，需要根据实际需求选择合适的放大倍数。

模电lecture20 36页PPT文档

图19.04 对数型模拟乘法器
19.1.4 集成模拟乘法器的主要参数
模拟乘法器的主要参数与运放有许多相似之处，分为直流参数和交流参数两大类。
(1)输出失调电压 V oo
当 vXvY0 时，vO 不等于零的数值。 (2)满量程总误差 E
当 vXV XM,A vY X V YM 时A ，X 实际的输出与理想输出的最大相对偏差的百分数。
(3)馈通误差
当模拟乘法器有一个输入端等于零，另一个输入端加规定幅值的信号，输出不为零的
数值。当 vX 0，v Y 为规定值，vO EYF, 称为
Y通道馈通误差；
当 vY 0, v X 为规定值， vO EXF ，称为
X通道馈通误差。
(4)非线性误差 E NL
模拟乘法器的实际输出与理想输出之间的最大偏差占理想输出最大幅值的百分比。
参数
型号 F1495 1595 AD532J
K S AD539J K
满量程精度（%）
0. 75 0.5 2 1 1
2 1
温度系数 (%/℃)
0.04 0.03 0.04
满量程非线性 X: %
1 0.5 0. 8 0. 5 0.5
满量程非线性 Y:%
2 1 0.3 0.2 0.2
小信号带宽
(MHz) 3 3 1 1 1 30 30
电源电压
V -15,32 -15,32 ± 10 ～ ±18
± 4. ～ ±16.5
工作温度范围
℃
0～70 -55～125 0～70 O～70 -55～125 0～70 O～70
集成模拟乘法器使用时，在它的外围还需要有一些元件支持。早期的模拟乘法器，外围元件很多，使用不便，后期的模拟乘法器外围元件就很少了。

《模拟电子电路》课件

结果评估
将实验结果与理论值进行比较，评估实验效果。
05
模拟电子电路问题与解决方案
常见问题分析
电源问题
电源电压不稳定或过高可能导致电子元件烧毁。
元件老化
长时间使用可能导致电子元件性能下降或失效。
信号干扰
外部电磁干扰可能导致电路性能下降或出现噪声。
连接不良
电路板连接点松动或接触不良可能导致信号丢失或噪声。
需求分析
明确电路的功能需求，确定性能指标和参数。
参数计算
根据电路原理图，计算元件参数和电路性能参数。
版图绘制
将原理图转化为实际电路版图，为后续制作电路板做准备。
电路仿真技术
模拟仿真
利用模拟方法对电路性能进行预测和评估。
数字仿真
利用数字方法对数字电路进行设计和性能评估。
混合仿真
同时对模拟和数字电路进行仿真，以实现复杂系统的设计和验证。
防静电
在干燥环境中操作时应采取防静电措施。
防高温
避免在高温环境中长时间使用电路。
THANKS
感谢观看
集成运算放大器的特点
介绍集成运算放大器的优点、分类和应用领域。
集成运算放大器的基本参数
介绍集成运算放大器的主要技术指标，如开环增益、闭环增益、带宽等。
03
模拟电子电路Βιβλιοθήκη 计电路设计流程原理图设计
根据电路功能，设计电路原理图，选择合适的元件和电路结构。
仿真验证
利用电路仿真软件对电路进行仿真验证，确保电路性能符合设计要求。
故障排查方法
电源检查
检查电源是否稳定，是否符合电路要求。
元件替换
替换可疑元件以确定是否为故障元件。
