660MW汽轮机问答题

汽轮机基础知识技术问答1.什么足调节汽门的重叠度？为什么必须有重叠度？采用喷嘴调节的汽轮机，一般都有几个调节汽门。

当前一个调节汽门尚未完全开启时，就让后一个调节汽门开启，即称调节汽门具有一定的重叠度。

调节汽门的重叠度通常为功％左右，也就是说，前一个调节汽门开启到阀后压力为阀前压力的90 ％左右时，后一个调节汽门随即开启。

如果调节汽门没有重叠度，执行机构的特性曲线就有波折，这时调节系统的静态特性也就不是一根平滑的曲线，这样的调节系统就不能平稳地工作，所以调节汽门必须要有重叠度。

2.什么叫调节系统速度变动率？对速度变动率有何要求了从调节系统静态特性曲线可以看到，单机运行从空负荷到额定负荷，汽轮机的转速由n 2降低至n1，该转速变化值与额定转速n0之比称之为速度变动率，以δ表示δ=n1-n2/n0×100%δ较小的调节系统具有负荷变化灵活的优点，适用于担负调频负荷的机组；云较大的调节系统负荷稳定性好，适用于担负基本负荷的机组；沙太大，则甩负荷时机组易超速；占太小调节系统可能出现晃动，故一般取4 % -6 ％。

速度变动率与静态特性曲线有关，曲线越陡，则速度变动率越大，反之则应越小。

3.什么是调节系统的迟缓率？调节系统在动作过程中阻力，同时由于部件的间隙必须克服各活动部件内的摩擦重叠度等影响，使静态特性在升速和降速时并不相同，变成两条几乎平行的曲线。

换句话说，必须使转速多变化一定数值，将阻力、间隙克服后，调节汽门反方向动作才刚刚开始。

同一负荷下可能的最大转速变动△n ，和额定转速n0之比叫做迟缓率（又称为不灵敏度）, 通常用字母ε表示ε=△n/n0×100%4.调节系统迟缓率过大，对汽轮机运行有什么影响？调节系统迟缓率过大造成对汽轮机运行的影响有：( l ）在汽轮机空负荷时；由于调节系统迟缓率过大，将引起汽轮机的转速不稳定，从而使并列困难。

( 2 ）汽轮机并网后，由于迟缓率过大，将会引起负荷的摆动。

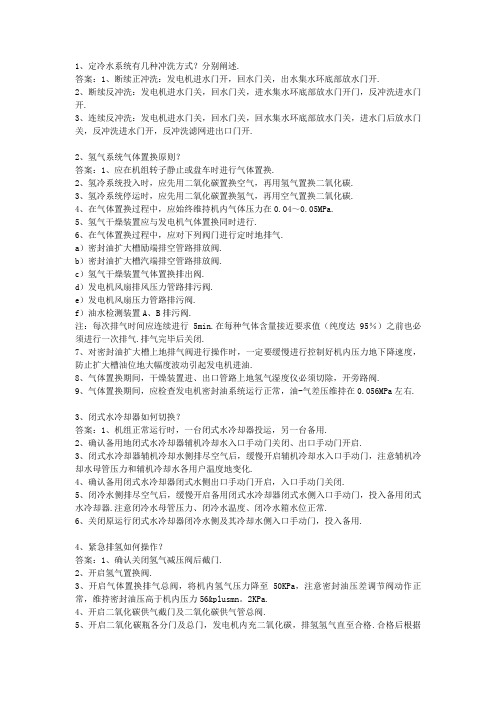

1、定冷水系统有几种冲洗方式？分别阐述.答案：1、断续正冲洗：发电机进水门开，回水门关，出水集水环底部放水门开.2、断续反冲洗：发电机进水门关，回水门关，进水集水环底部放水门开门，反冲洗进水门开.3、连续反冲洗：发电机进水门关，回水门关，回水集水环底部放水门关，进水门后放水门关，反冲洗进水门开，反冲洗滤网进出口门开.2、氢气系统气体置换原则？答案：1、应在机组转子静止或盘车时进行气体置换.2、氢冷系统投入时，应先用二氧化碳置换空气，再用氢气置换二氧化碳.3、氢冷系统停运时，应先用二氧化碳置换氢气，再用空气置换二氧化碳.4、在气体置换过程中，应始终维持机内气体压力在0.04～0.05MPa.5、氢气干燥装置应与发电机气体置换同时进行.6、在气体置换过程中，应对下列阀门进行定时地排气.a）密封油扩大槽励端排空管路排放阀.b）密封油扩大槽汽端排空管路排放阀.c）氢气干燥装置气体置换排出阀.d）发电机风扇排风压力管路排污阀.e）发电机风扇压力管路排污阀.f）油水检测装置A、B排污阀.注：每次排气时间应连续进行5min.在每种气体含量接近要求值（纯度达95％）之前也必须进行一次排气.排气完毕后关闭.7、对密封油扩大槽上地排气阀进行操作时，一定要缓慢进行控制好机内压力地下降速度，防止扩大槽油位地大幅度波动引起发电机进油.8、气体置换期间，干燥装置进、出口管路上地氢气湿度仪必须切除，开旁路阀.9、气体置换期间，应检查发电机密封油系统运行正常，油-气差压维持在0.056MPa左右.3、闭式水冷却器如何切换？答案：1、机组正常运行时，一台闭式水冷却器投运，另一台备用.2、确认备用地闭式水冷却器辅机冷却水入口手动门关闭、出口手动门开启.3、闭式水冷却器辅机冷却水侧排尽空气后，缓慢开启辅机冷却水入口手动门，注意辅机冷却水母管压力和辅机冷却水各用户温度地变化.4、确认备用闭式水冷却器闭式水侧出口手动门开启，入口手动门关闭.5、闭冷水侧排尽空气后，缓慢开启备用闭式水冷却器闭式水侧入口手动门，投入备用闭式水冷却器.注意闭冷水母管压力、闭冷水温度、闭冷水箱水位正常.6、关闭原运行闭式水冷却器闭冷水侧及其冷却水侧入口手动门，投入备用.4、紧急排氢如何操作？答案：1、确认关闭氢气减压阀后截门.2、开启氢气置换阀.3、开启气体置换排气总阀，将机内氢气压力降至50KPa，注意密封油压差调节阀动作正常，维持密封油压高于机内压力56&plusmn。

汽轮机操作问答题1 、在什么情况下应紧急故障停机？在下列况下应紧急故障停机：(1)汽轮发电机组任一轴承振动达紧急停机值。

(2)汽轮发电机组内部有明显的金属摩擦声和撞击声。

(3)汽轮机发生水冲击，或主、再热蒸汽温度10min内急剧下降50℃。

(4)汽轮发电机组任一轴承断油、冒烟或轴承回油温度突然上升至紧急停机值。

(5)轴封内冒火花。

(6)汽轮机油系统着火，不能很快扑灭，严重威胁机组安全运行。

(7)发电机或励磁机冒烟着火或氢系统发生爆炸。

(8)汽轮机转速升高到危急保安器动作转速（3330r/min）而危急保安器未动作。

(9)汽轮机任一轴承金属温度升高至紧急停机值。

(10) 润滑油压力下降至紧急停机值，虽经启动交直流润滑油泵仍无效。

(11) 汽轮机主油箱油位突降至紧急停机值，虽加油仍无法恢复。

(12) 汽轮机轴向位移达紧急停机值。

(13) 汽轮机胀差达紧急停机值。

2 、叙述汽轮机发生水冲击的现象及运行处理原则。

现象：(1)主蒸汽或再热蒸汽温度直线下降。

(2)蒸汽管道有强烈的水冲击声或振动(3)主汽门、调速汽门的门杆、法兰、轴封处冒白汽或溅出水滴。

(4)负荷下降，机组声音异常，振动加大。

(5)轴向位移增大，推力轴承金属温度升高，胀差减小。

(6)汽机上、下缸金属温差增大或报警。

处理原则：(1)机组发生水冲击，应按破坏真空紧急停机处理。

(2)注意汽机本体及有关蒸汽管道疏水门应开启。

(3)注意监视轴向位移、胀差、推力轴承金属温度、振动等参数。

(4)仔细倾听汽轮发电机内部声音，准确记录惰走时间。

(5)如因加热器、除氧器满水引起汽机进水，应立即关闭其抽汽电动门，解列故障加热器并加强放水。

(6)若汽轮机进水，使高、中压缸各上、下金属温差超标时，应立即破坏真空，紧急停机。

(7)汽机转速到零后，立即投入连续盘车。

(8)投盘车时要特别注意盘车电流是否增大，记录转子偏心度。

转子变形严重或内部动静部分摩擦，盘车盘不动时，严禁强行盘车。

1.汽机冲转时，真空为什么不能过低，也不能过高？真空过低：1）增大汽汽机冲转时的阻力，增大了蒸汽进入调节级汽室等处的热冲击。

2）增大冲转时所需蒸汽量；3）冲转后大量蒸汽进入凝汽器，在冲转瞬间会有使排汽安全门动作的危险；4）使排汽温度升高，凝汽器铜管急剧膨胀造成胀口松驰，以至引起凝汽器漏水或使转子中心改变，造成机组振动。

真空过高：冲转所需汽量减少，对暧机不利。

2.高中压缸温度探针原理？探针指示熠大如何处理？原理：温度探针是一个固定在汽缸壁上的中间具有四个孔的金属杆。

金属杆的前端穿过汽缸壁插入汽缸与汽轮机内流动做功的蒸汽接触，受到蒸汽的冲刷，金属杆在汽缸壁外面部分则予以保温，一支热偶装在探针的一个孔中，它的热接点敷设在受到蒸汽冲刷的探针前端的金属中，另一支热偶装在探针的另一个孔中，它的热接点则敷设在距探针前端适当距离的地方。

两根热偶反向串联，这样它们的输出热电势就是探针前端温度与另一支中间热偶敷设处探针温度之差的函数，也就是说组成温差热偶，探针的另外二孔温差热偶可互为备用，也可将一对输出作为测量指示信号，一对输出作为控制信号。

探针装置测出的温差也就是高压缸调节级转子或中压缸第一级转子表面与平均温度之差。

探针指示增大，与温度的变化率有直接关系，正常运行时，温度变化快，对转子表面温度而言，温度变化速度接近于汽温的变化速度，而对转子的平均温度而言，变化速度要比汽温变化速度小，这样，造成转子表面和转子平均温度差增大，因而探针指示增大，另外一点，机组在启动过程中，探针指示往往很大，这主要是暖机不充分造成的。

发现探针指示增大，应联系炉侧，适当降低汽温，同时在运行中，尽量控制温度变化率，防止温度波动过小，对启动时，为防止探针指示增大，应充分进行暖机。

3.为什么尽量避免在3000rpm破坏真空？因为转子转动时产生的摩擦鼓风损失与真空度成反比，与转速的三次方成正比，所以,在此转速破坏真空，使未级叶片摩擦鼓风损失所产生的热量大大增加，因而造成排汽温度和缸体温度的升高，严重的会导致缸体变形，转子中心发生变化，并影响凝汽器的安全，因而停机时应尽量避免在3000rpm破坏真空。

仿真机竞赛理论知识题库一、选择题1、蒸汽在汽轮机内的膨胀可以看做是(D)。

(A)等容过程；(B)等温过程；(C)等压过程；(D)绝热过程。

2、沸腾的液体和气体同时存在，气体和液体的温度(A)。

(A)相等；(B)不相等；(C)气体温度高于液体温度；(D)液体温度高于气体温度。

3、回热加热系统理论上最佳给水温度相对应的是(B)。

(A)回热循环热效率最高；(B)回热循环绝对内效率最高；(C)电厂煤耗率最低；(D)电厂热效率最高。

4、水在水泵内压缩升压可以看做是( )。

答案：D(A)等容过程；(B)等温过程；(C)等压过程；(D)绝热过程。

5、提高机组的循环热效率的方法之一是( )。

答案：B(A)降低新蒸汽温度；(B)提高新蒸汽温度和压力；(C)提高排汽压力；(D)增大新蒸汽流量。

6、汽轮机凝汽器管内结垢可造成( )。

(A)传热增强，管壁温度升高；(B)传热减弱，管壁温度降低；(C)传热增强，管壁温度降低；(D)传热减弱，管壁温度升高。

答案：D7、数字电液控制系统用作协调控制系统中的( )部分。

答案：A(A)汽轮机执行器；(B)锅炉执行器；(C)发电机执行器；(D)协调指示执行器。

8、汽轮机热态启动时，若出现负差胀，主要原因是( )。

(A)冲转时蒸汽温度偏低；(B)冲转时蒸汽温度偏高；(C)冲转时升速率偏大；(D)冲转时升速率偏小。

答案：A9、在汽轮机启动过程中，发生( )现象，汽轮机部件可能受到的热冲击最大。

(A)对流换热；(B)珠状凝结换热；(C)膜状凝结换热；(D)辐射换热。

答案：B10、汽轮机冷态启动时，蒸汽与汽缸内壁的换热形式主要是( )。

(A)传导换热；(B)对流换热；(C)凝结换热；(D)辐射换热。

答案：C11、汽轮机冷态启动时，在升速过程中，高压缸各级的轴向动静间隙( )。

(A)增大；(B)减小；(C)不变；(D)与汽温有关。

答案：B12、汽轮机打闸后，随着转速的下降差胀将( )。

(A)增大；(B)减小；(C)不变；(D)不一定。

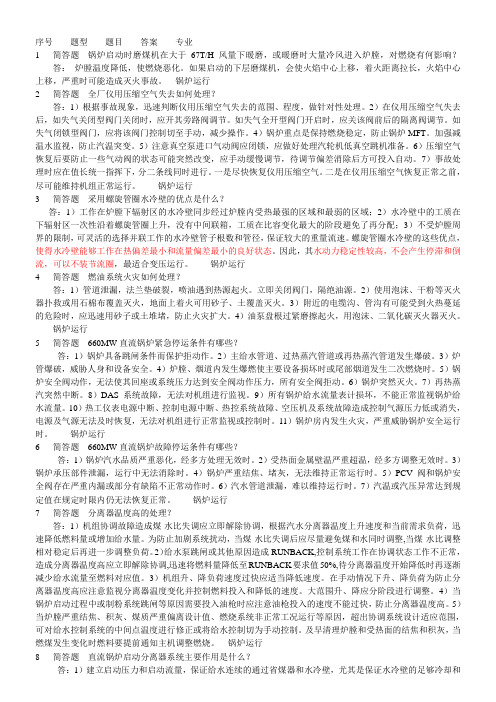

序号题型题目答案专业1 简答题锅炉启动时磨煤机在大于67T/H风量下暖磨，或暖磨时大量冷风进入炉膛，对燃烧有何影响？答：炉膛温度降低，使燃烧恶化。

如果启动的下层磨煤机，会使火焰中心上移，着火距离拉长，火焰中心上移，严重时可能造成灭火事故。

锅炉运行2 简答题全厂仪用压缩空气失去如何处理？答：1）根据事故现象，迅速判断仪用压缩空气失去的范围、程度，做针对性处理。

2）在仪用压缩空气失去后，如失气关闭型阀门关闭时，应开其旁路阀调节。

如失气全开型阀门开启时，应关该阀前后的隔离阀调节。

如失气闭锁型阀门，应将该阀门控制切至手动，减少操作。

4）锅炉重点是保持燃烧稳定，防止锅炉MFT。

加强减温水监视，防止汽温突变。

5）注意真空泵进口气动阀应闭锁，应做好处理汽轮机低真空跳机准备。

6）压缩空气恢复后要防止一些气动阀的状态可能突然改变，应手动缓慢调节，待调节偏差消除后方可投入自动。

7）事故处理时应在值长统一指挥下，分二条线同时进行。

一是尽快恢复仪用压缩空气。

二是在仪用压缩空气恢复正常之前，尽可能维持机组正常运行。

锅炉运行3 简答题采用螺旋管圈水冷壁的优点是什么？答：1）工作在炉膛下辐射区的水冷壁同步经过炉膛内受热最强的区域和最弱的区域；2）水冷壁中的工质在下辐射区一次性沿着螺旋管圈上升，没有中间联箱，工质在比容变化最大的阶段避免了再分配；3）不受炉膛周界的限制，可灵活的选择并联工作的水冷壁管子根数和管径，保证较大的重量流速。

螺旋管圈水冷壁的这些优点，使得水冷壁能够工作在热偏差最小和流量偏差最小的良好状态。

因此，其水动力稳定性较高，不会产生停滞和倒流，可以不装节流圈，最适合变压运行。

锅炉运行4 简答题燃油系统火灾如何处理？答：1）管道泄漏，法兰垫破裂，喷油遇到热源起火。

立即关闭阀门，隔绝油源。

2）使用泡沫、干粉等灭火器扑救或用石棉布覆盖灭火，地面上着火可用砂子、土覆盖灭火。

3）附近的电缆沟、管沟有可能受到火热蔓延的危险时，应迅速用砂子或土堆堵，防止火灾扩大。

简答题1、什么是脱硫率？答：脱硫率是用烟气中的SO2被脱硫剂吸收的百分比。

）/C SO2×100％计算公式为：η＝（C SO2—C＇SO2式中：C SO2加脱硫剂前的浓度SO2，mg/m3N加脱硫剂后的浓度SO2，mg/m3NC＇SO22、什么是脱硫装置的可用率？答：脱硫装置的可用率定义为：可用率=（A－B－C）÷A×100%式中 A：脱硫装置统计期间可运行小时数B：脱硫装置统计期间强迫停运小时数C：脱硫装置统计期间强迫降低出力等效停运小时数3、影响吸收塔中浆液浓度的因素？答：使浓度增大的因素有：原烟气对吸收塔内水份的蒸发携带、脱硫反应所生成的固体颗粒物；使浓度变小的因素有：除雾器冲洗水、吸收塔补水、水力旋流器回水、石膏产品的连续排放。

4、对吸收塔除雾器进行冲洗的目的是什么？答：对吸收塔除雾器进行冲洗的目的有两个，一个是防止除雾器的堵塞，另一个是保持吸收塔内的水位。

5、吸收塔搅拌器的作用是什么？答：吸收塔搅拌器的作用有两个，一个是防止吸收塔浆液池内的固体颗粒物沉淀，另一个是对氧化空气进行均匀的分配。

6、石灰石-石膏脱硫系统中，氧化空气的作用是什么？答：在石灰石-石膏脱硫系统中，吸收塔浆液池注入氧化空气的主要目的是将亚硫酸钙强制氧化为硫酸钙。

一方面可以保证吸收SO2过程的持续进行，提高脱硫效率，同时也可以提高脱硫副产品石膏的品质；另一方面可以防止亚硫酸钙在吸收塔和石膏浆液管中结垢。

7、简述罗茨鼓风机工作原理。

答：罗茨鼓风机工作原理是：罗茨鼓风机是一种容积式鼓风机，通过一对转子的“啮合”(转子之间具有一定的间隙，并不互相接触)使进气口和排气口隔开，转子由一对同步齿轮传动作反向等速的旋转，将吸入的气体无内压缩地从吸气口推移到排气口，气体在到达排气口的瞬间，因排气侧高压气体的回流而被加压及输送。

8、石膏脱水系统的作用是什么？答：石膏脱水系统的作用⑴将吸收塔排出的合格的石膏浆液脱去水分；⑵不合格的石膏浆液返回吸收塔；⑶分离出部分化学污水。

100题知识竞赛一、填空1.2014年春季安全大检查的时间是（）2.2014年春季安全大检查重点（）3.禁止在（）行走和坐立，如必需在管道上坐立才能工作时，必须做好安全措施。

4.所有工作人员均应具备必要的安全防护知识，应学会紧急救护方法，特别要学会触电急救法、窒息急救法、心肺复苏法等，掌握防护用品的使用方法，会使用现场消防器材，并熟悉有关（）等急救常识。

5.生产人员调换岗位、因故间断工作连续（）以上者，必须学习本规程的有关部分，并经考试合格后方可上岗。

6.严禁用（）去摸触电源开关以及其他电气设备。

7.水蒸汽的形成经过五种状态的变化，即（）水→（）水→（）蒸汽→（）蒸汽→（）蒸汽。

8.锅炉受热面外表面积灰或结渣，会使管内介质与烟气热交换时的热量（），因为灰渣的（）小。

9.联箱的主要作用是（）、( )工质，消除( )。

10.空气预热器的作用是利用锅炉尾部烟气的（）加热燃烧用的（）11.提高预热器入口空气温度可以提高预热器冷端受热面壁温，防止（）。

最常用的方法是将预热的空气从再循环管道中送至（）与冷空气混合，提高进风温度。

12.安全阀的作用是当锅炉（）超过规定值时能（），排出蒸汽，使压力恢复正常，以确保锅炉承压部件和汽轮机工作的安全。

13.真空泵的作用是不断的抽出凝汽器内（）气体和漏入的空气，（）凝汽器的真空。

14.加热器泄漏会使（）。

15.凝结水泵的轴封处需连续供给（），防止空气漏入泵内。

16.热态启动先送汽封，后抽真空，主要防止（）。

17.循环水泵主要用来向汽机的（）提供冷却水，冷却（）。

循环水中断，会造成（）消失，机组停运。

18.加热器的端差是指（）与加热器（）之间的差值。

19.一般发电厂采用双母线接线，正常运行时每条目线上应保证有一个元件（），主变一般经（）接地，启备变中性点一般（）接地。

20.变压器是依据（）原理,把一种交流电的电压和电流变为（）相同，但（）不同的电压和电流。

21.断路器的用途是：正常时能（）或（）电路；发生故障时,能自动（）故障电流，需要时能自动（）,起到控制和保护两方面作用。

贵州黔桂发电有限公司660MW超临界机组技术培训660MW汽轮机设备及运行试卷学员姓名：成绩：一、简答题（每小题5分，共30分）1．简述本机组汽动给水泵组的启动过程。

2．简述本机凝结水泵配置、结构型式、运行及调节方式；凝结水系统中有哪些自动调节项目？3．简述本机旁路系统的型式、旁路设备的组成、旁路调控的参数及调控速度。

4．简述本机四种典型工况的定义及区别。

THA工况下的热耗率是多少？其值是在哪些保证条件下，用何式计算得出的？5．画出本机高缸预暖系统图，简述高缸预暖及操作程序。

6．本机中缸启动时四种启动状态下的主汽压及主汽温、再热汽压及再热汽温、从冲转至带到额定负荷的过程时间各是多少？冲转参数与缸温有何关系？二、看图标注、说明题（每小题15分，共30分）1．看图标注本机高压调门执行机构部件及油路名称，说明减负荷时的调节动作过程和事故停机时的保护动作过程。

2．看图标注本汽轮发电机密封油系统中各设备及管路名称，主要监测部位的油压、差压及油温，主要调控项目。

说明该系统可有哪几种运行方式。

三、作图题（1小题10分，2小题10分，3小题20分）1．画出本机高压旁路投运过程中主汽压力实际值、设定值、蒸汽流量、发电负荷及高旁阀位随时间的变化关系；标出启动过程中高旁的五种控制模式。

2．画出本机在高压缸进汽前后，低压旁路压力设定值的形成关系图；写出低压旁路压力设定值的函数式。

3．画出本机首次启动时的中压缸启动过程曲线图（从锅炉点火起压到带至额定负荷的P0、t、Pr、tr、n、N—t关系曲线，标明各参数对应坐标值及曲线上各阶段相关参数，在对应时间坐标点上注明所做的汽轮机主、辅机操作项目。

发电厂汽轮机运行技术问答400题1、热工学理论基础有哪些内容？答：热工学理论基础包括：工程热力学和传热学这两门基础科学。

工程热力学是以热力学的两个基本定律为基础的。

因为热能转变为机械能是通过工质的状态变化过程和热力循环而完成的，所以对过程和循环的分析是工程热力学的主要内容。

传热学的研究对象是热的传递过程，它的内容是以导热，对流换热及辐射热这三种基本传热方式为基础的。

实际的热量传递过程是几种基本传热方式同时起作用的传热过程。

2、自然界中可被利用的能源有哪些？答：主要有风能、水能、太阳能、地热能、燃料的化学能和原子核能等。

3、热能的利用一般有哪两种方式？答：一种是直接把热能作为加热之用，如：日常生活中的采暖、蒸煮以及广泛用于造纸、纺织化工等工业中的加热、干躁等生产过程。

另一种是间接利用热能，即把热能中在热机中转变为机械能，以带动工作机械<如蒸汽机、气动泵等）用作生产上的动力，或者带动发电机发电，将热能最终变为电能。

4、现代火力发电厂由哪些部分组成？答：现代火力发电厂的主要组成部分包括热力和电气两大部分，其中锅炉、汽轮机、发电机为发电厂的三大核心设备，其生产系统主要包括汽水系统、燃烧系统及电气系统自动化控制系统。

5、发电厂热力学基础的研究对象是什么？答：主要是热能转化成机械能的规律和方法，以及提高转化效率的途径。

6、发电厂热力学基础的主要内容有哪些？答：⑴基本概念与基本定律。

如状态参数、热力学第一定律、第二定律，卡诺循环等。

⑵热力过程和循环。

因为热能转化为机械能通常是经过工质的热能动力设备中的吸热和膨胀做功等状态变化过程，以及由这些过程所组成的循环而实现的。

⑶常用工质的性质。

因为在分析计算工质，如气体和水蒸汽的变化过程和循环时，必须应用到工质的性质。

7、什么是功与功率、能？答：功—从力学的意义来讲，凡是力作用在物体上，使物体在力的作用方向上发生位移。

做功具备的两个条件：一是有作用力，二是在力的方向上有位移，功的单位是焦耳。
