工程测量线路曲线设计方法
工程测量线路曲线设计方法指的是工程测量中用于设计和布置线路曲线的方法。
线路曲线是指在工程设计中为了满足道路或铁路等交通工程要求而设计和布置的曲线段。
主要的设计方法包括以下几种：
1. 几何设计法：根据设计要求和条件，通过几何图形的分析和计算，确定线路曲线的基本参数，例如曲率、超高等。
2. 曲线参数法：根据设计要求和条件，通过确定线路曲线的关键参数，例如曲率半径和缓和长等，然后根据这些参数进行曲线设计。
3. 等分弧长法：将曲线段分成若干等分弧段，在每个弧段上采取相同的曲率，并根据各弧段之间的关系确定曲线的基本参数。
4. 平差法：根据线路曲线的几何条件和对称性条件，通过数学平差的方法确定曲线的基本参数。
5. 数值拟合法：利用数学函数拟合的方法，根据给定的曲线形状和条件，确定曲线的基本参数。
在具体的工程测量中，根据测量要求和条件，可以选择以上任意一种或多种方法进行线路曲线的设计。
设计完成后，还需要进行实地勘测和详细的测量，以确保设计的曲线满足工程要求。

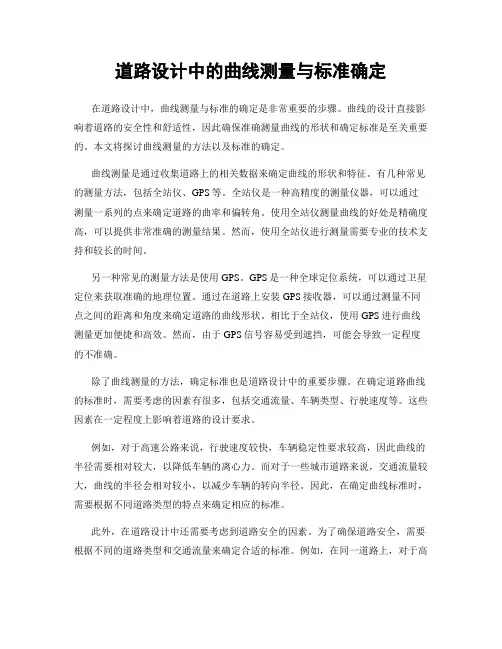

道路设计中的曲线测量与标准确定在道路设计中，曲线测量与标准的确定是非常重要的步骤。
曲线的设计直接影响着道路的安全性和舒适性，因此确保准确测量曲线的形状和确定标准是至关重要的。
本文将探讨曲线测量的方法以及标准的确定。
曲线测量是通过收集道路上的相关数据来确定曲线的形状和特征。
有几种常见的测量方法，包括全站仪、GPS等。
全站仪是一种高精度的测量仪器，可以通过测量一系列的点来确定道路的曲率和偏转角。
使用全站仪测量曲线的好处是精确度高，可以提供非常准确的测量结果。
然而，使用全站仪进行测量需要专业的技术支持和较长的时间。
另一种常见的测量方法是使用GPS。
GPS是一种全球定位系统，可以通过卫星定位来获取准确的地理位置。
通过在道路上安装GPS接收器，可以通过测量不同点之间的距离和角度来确定道路的曲线形状。
相比于全站仪，使用GPS进行曲线测量更加便捷和高效。
然而，由于GPS信号容易受到遮挡，可能会导致一定程度的不准确。
除了曲线测量的方法，确定标准也是道路设计中的重要步骤。
在确定道路曲线的标准时，需要考虑的因素有很多，包括交通流量、车辆类型、行驶速度等。
这些因素在一定程度上影响着道路的设计要求。
例如，对于高速公路来说，行驶速度较快，车辆稳定性要求较高，因此曲线的半径需要相对较大，以降低车辆的离心力。
而对于一些城市道路来说，交通流量较大，曲线的半径会相对较小，以减少车辆的转向半径。
因此，在确定曲线标准时，需要根据不同道路类型的特点来确定相应的标准。
此外，在道路设计中还需要考虑到道路安全的因素。
为了确保道路安全，需要根据不同的道路类型和交通流量来确定合适的标准。
例如，在同一道路上，对于高速公路，需要更为严格的标准来确保车辆的稳定性和行驶安全。
而对于低速道路，要求则会相对较低一些。
总结起来，在道路设计中，准确测量曲线的形状和确定标准是非常重要的。
曲线测量的方法有多种，包括全站仪和GPS等。
确定标准时需要综合考虑交通流量、行驶速度、车辆类型等因素。
铁路曲线要素的测设、计算与精度分析1-1 圆曲线的测设铁路线路平面曲线分为两种类型：一种是圆曲线，主要用于专用线和行车速度不高的线路上；另一种是带有缓和曲c线的圆曲线，铁路干线上均用此种曲线。
铁路曲线测设一般分两步进行，先测设曲线主点，然后依据主点详细测设曲线。
铁路曲线测设常用的方法有：偏角法、切线支距法和极坐标法。
圆曲线（圆曲线段长度）（circular curve）线路平面方向改变时，在转向处所设置的曲率不变的曲线。
圆曲线线型由一个圆曲线组成的曲线称为单曲线；由两个或两个以上同向圆曲线组成的称为复曲线。
转向相同的两相邻曲线连同其间的直线段所组成的曲线称为同向曲线；转向相反的两相邻曲线连同其间的直线段所组成的曲线称为反向曲线。
圆曲线铁路由于复曲线会增加勘测设计、施工和养护维修的困难，降低列车运行的平稳性和旅客舒适条件，因此新建铁路一般不应设置复曲线；在困难条件下，为减少改建工程，改建既有线可保留复曲线；增建与之并行的第二线，如有充分的技术经济依据，也可采用复曲线圆曲线长度在圆曲线地段，为了克服列车在曲线上运行而产生的离心力，需设置外轨超高（参见曲线超高），当曲线半径较小时，为保证列车按强制自由内接形式通过曲线，需进行必要的轨距加宽；为了平顺地过渡曲线率、外轨超高和轨距加宽，保证行车平稳与旅客舒适，在圆曲线的两端需设置一定长度的缓和曲线；同时圆曲线的最小长度受、曲线测设、养护维修、行车平稳和旅客舒适等条件控制，因确定圆曲线和夹直线长度的理论与计算方法在力学上无大的差别，故圆曲线最小长度与夹直线最小长度采用同一标准。
圆曲线要素曲线偏角的大小影响列车在曲线上的运行阻力。
曲线半径、外轨超高、缓和曲线长度和圆曲线长度对行车速度起限制作用（参见曲线限速），因此，这此要素要根据行车速度拟定。
曲线偏角（转向角）、曲线半径R、缓和曲线长度lo、切线长度T和曲线长度L统称为曲线要素。
这些要素的确定及各曲线主点里程的推算是曲线设计的主要内容。
铁路曲线要素的测设、计算与精度分析摘要铁路线路平面曲线分为两种类型:一种是圆曲线,主要用于专用线和行车速度不高的线路上,另一种是带有缓和曲线的圆曲线,铁路干线上均用此种曲线。
曲线的五大要素,ZH(直缓点)、HY(缓圆点)、QZ(曲中点)、YH(圆缓点)、HZ(缓直点),是曲线的重要线形特征铁路曲线测设一般分两步进行,先测设曲线主点,然后依据主点详细测设曲线上的任意点。
结合本人的工作经验,就铁路圆曲线和缓和曲线上任一点坐标的计算及法向方位角的计算进行实例解析。
绪论一、工程测量学概述工程测量学是研究各种工程在规划设计、施工建设和运营管理阶段进行的各种测量工作的学科。
工程测量的特点是应用基本的测量理论、方法、技术及仪器设备，结合具体的工程特点采川具有特殊性的施测工绘方法。
它是大地测量学、摄影测量学及普通测量学的理论与方法在程工中的具体应用。
工程建设一般可分为：勘测设计、建设施工、生产运营三个阶段。
勘测设计阶段的测量主要任务是测绘地形图。
测绘地形图是在建立测绘控制网的基础上进行大比例尺地面测图或航空摄影测量。
建设施工阶段的测量主要任务是按照设计要求，在实地准确地标定建筑物或构筑物各部分的平而位置和高程，作为施工安装的依据(简称为标定)；是在建立仁程控制网的基础上，根据工程建设的要求进行的施工几测量。
生产运营阶段的测量主要任务是竣工验收测量和变形监测等测量工作。
工程测量按所服务的工程种类，可分为建筑工程测量、线路工程测量、桥梁与隧道工程测量、矿石工程测量、城市工程测量、水利工程测量等。
此外，还将用于大型设备的高精度定位和变形监测称为高精度工程测量;将摄影测量技术应用于工程建设称为工程摄影测量;而将自动化的全站仪或摄影仪在计算机控制下的测量系统称为三维工业测量。
测量学是研究地球的形状和大小以及确定地而(包含空中、地表、地下和海底)物体的空间位置，井将这些空间位置信息进行处理、存储、管理、应用的科学。
它是测绘学科重要的组成部分，其核心问题是研究如何测定点的空间位置。
曲线主要控制点的测设实验(1)
一、课前预习
1．现场测设曲线主点的步骤是：先在 交点 点或 副交点 点安置仪器测出线路转向角α，根据线路设计所确定的 曲线半径 和 缓和曲线长度 计算曲线要素；再根据 ZD 点里程推算曲线各主点里程。
偏角法测设缓和曲线和圆曲线实验(2)
一、课前预习
1．偏角法测设缓和曲线一般是在_ZH_点或_HZ_点上置镜，后视_ZD_点或_JD_点找到切线方向，先拨0δ，核对_HY_点或_YH_点，然后再以 切线 为零方向依次拨角1δ、2δ、…、N δ；同时从 前一测设点 点量取 弦长 并与相应视线对准，即依次定出缓和曲线上的点1、2、…，N 点。
2．偏角法测设圆曲线一般是在_HY_点或_YH_点上置镜，其关键问题是如何获取测站点的 切线 方向，并使水平度盘读数为 0°00′00″。
3．偏角法测设曲线的优点是 计算简单，有校核条件 ，缺点是 有误差积累 ；切线支距法的优点是 无误差积累 ，缺点是 测设效率低无 。
极坐标法测设曲线实验(3)
一、课前预习
1．极坐标法测设曲线时，应首先确定测站点及后视点的坐标，然后计算曲线上各中桩的 坐标 ，再用测站点和中桩 坐标 计算出测站点到各中桩的 方位角 和 水平距离 ；测设前仪器应照准后视点进行 测站定向 。
2．计算曲线中桩坐标可在 切线 坐标系中进行，为了提高曲线测设效率，应将中桩的 切线 坐标经过 平移 和 旋转 转换为线路平面控制测量的统一坐标系中。
3．极坐标法测设曲线的优点是 设站灵活 ，测站既可以在中线上，也可以在中线外；各测设点之间相互独立，无 误差积累 。
但是出现错误也不易发现，所以应 更换测站点 或 后视点 进行检核。
铁路曲线要素的测设、计算与精度分析1-1 圆曲线的测设铁路线路平面曲线分为两种类型：一种是圆曲线，主要用于专用线和行车速度不高的线路上；另一种是带有缓和曲线的圆曲线，铁路干线上均用此种曲线。
铁路曲线测设一般分两步进行，先测设曲线主点，然后依据主点详细测设曲线。
铁路曲线测设常用的方法有：偏角法、切线支距法和极坐标法。
首先介绍圆曲线的测设方法。
一、圆曲线要素计算与主点测设为了测设圆曲线的主点，要先计算出圆曲线的要素。
（一）圆曲线的主点如图1所示：图1JD——交点，即两直线相交的点；ZY——直圆点，按线路前进方向由直线进入圆曲线的分界点；QZ——曲中点，为圆曲线的中点；YZ——圆直点，按路线前进方向由圆曲线进入直线的分界点。
ZY、QZ、YZ三点称为圆曲线的主点。
（二）圆曲线要素及其计算在图1中：T——切线长，为交点至直圆点或圆直点的长度；L——曲线长，即圆曲线的长度（自ZY经QZ至YZ的圆弧长度）；E0——外矢距，为JD至QZ的距离。
T、L、E0称为圆曲线要素。
α——转向角。
沿线路前进方向，下一条直线段向左转则为α左；向右转则为α右。
R——圆曲线的半径。
α、R为计算曲线要素的必要资料，是已知值。
Α可由外业直接测出，亦可由纸上定线求得；R为设计时采用的数据。
圆曲线要素的计算公式，由图1得：α外线长T = R²tan2π（1）曲线长L = R²α²180︒α-1）外矢距E0= R（sec2式中计算L时，α以度为单位。
在已知α、R的条件下，即可按式（1）计算曲线要素。
它既可用计算器求得，亦可根据α、R由《铁路曲线测设用表》中查取。
（三）圆曲线主点里程计算主点历程计算是根据计算出的曲线要素，由一已知点里程来推算，一般沿里程增加方向由ZY→QZ→YZ进行推算。
若已知交点JD的里程，则需先算出ZY或YZ的里程，由此推算其它主点的里程。
（四）主点的测设在交点（JD）上安置经纬仪，瞄准直线Ⅰ方向上的一个转点，在视线方向上量取切线长T得ZY点，瞄准直线Ⅱ方向上一个转点，量T得YZ点；将视线转至内角平分线上量取E0，用盘左、盘右分中得QZ点。
10铁路公路曲线测设第十章 曲线测设曲线测设是施工测量中的常用方法，是测量工作的一项重要技术。
它是几何大地测量学中建立国家大地控制网的主要方法之一，也是为地形测图、测量和各种工程测量建立控制点的常用方法第一节 线路平面组成和平面位置的标志铁路与公路线路的平面通常由直线和曲线构成，这是因为在线路的定线中，由于受地形、地物或其他因素限制,需要改变方向。
在改变方向处，相邻两直线间要求用曲线连结起来,以保证行车顺畅安全。
这种曲线称平面曲线。
铁路与公路中线上采用的平面曲线主要有圆曲线和缓和曲线。
如图10-1所示,圆曲线是具有一定曲率半径的圆弧；缓和曲线是连接直线与圆曲线的过渡曲线,其曲率半径由无穷大(直线的半径)逐渐变化为圆曲线半径。
根据铁道部公布的《铁路工程技术规范》规定,在铁路干线线路中都要加设缓和曲线；但在地方专用线、厂内线路及站场内线路中,由于列车速度不高,有时可不设缓和曲线,只设圆曲线。
在地面上标定线路的平面位置时,常用方木桩打入地下,并在桩面上钉一小钉,以表示线路中心的位置,在线路前进方向左侧约0.3 m 处打一标志桩,写明主桩的名称及里程。
所谓里程是指该点离线路起点的距离,通常以线路起点为K 0+000.0。
图10-2中的主桩为直线上的一个转点(ZD )，它的编号为31；里程为K 3+402.31，K 3表示3 km ；402.31表示公里以下的米数,即注明此桩离开线路起点的距离为3 402.31 m 。
第二节 圆曲线及其测设一、圆曲线概述 （一）圆曲线半径我国《新建铁路测量工程规范》和《铁路技术管理规程》中规定,在正线上采用的圆曲线半径为4000、3000、2500、2000、1800、1500、1200、图10-3 圆曲线及其主点和要素图10-1 图10-21000、800、700、600、550、500、450、400和350米。
各级铁路曲线的最大半径为4000米。
Ⅰ、Ⅱ级铁路的最小半径在一般地区分别为1000米和800米，在特殊地段为400米；Ⅲ级铁路的最小半径在一般地区为600米，在特殊困难地区为350米。
