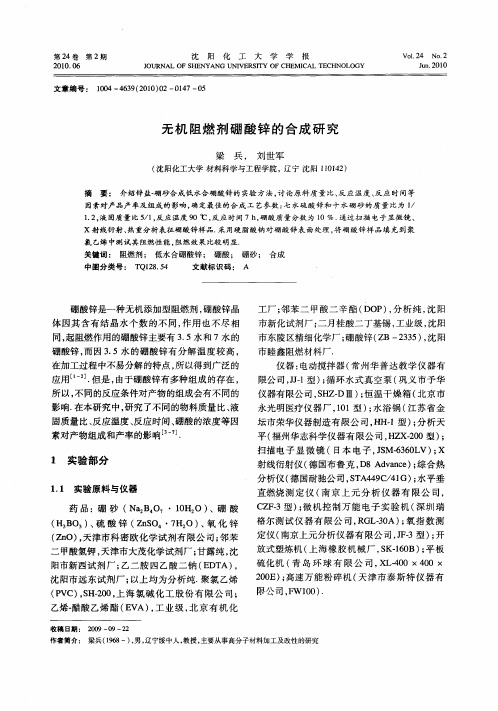

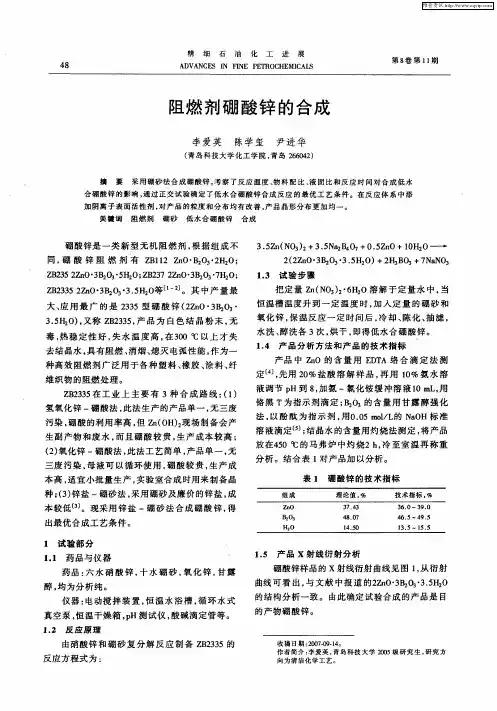

阻燃剂七水硼酸锌的合成及表征

正因为上述问题，该方法在实际工业应用中并不为关注，文献的报道也不多见。

（２）硼砂－锌盐复分解法［２－６］该法采用硼砂和硫酸锌等锌盐为原料，来源丰富且相对便宜，但在反应过程中生成硫酸钠和硼酸两种副产物，由于二者均溶于水，使得后处理工序变得复杂。

关于两种副产物的分离，可以采用含多羟基类物质的有机溶液对硼酸进行萃取，也可以用浓缩结晶法将二者分离，此方法如果能有效将副产物进行分离，实际并不产生废水，只是在初期投资方面设备的投入比较大，比较适合规模化生产。

该路线最初为美国硼砂和化学品公司的专利方法，近年也陆续有一些在此工艺基础上加以改进的报道，笔者认为，随着市场上对无毒高性能阻燃剂的关注加大和应用研究的拓展，该路线可能值得进一步关注，笔者对此工艺也进行了初步探索，发现此工艺可能在产品的粒径分布和白度控制方面有更为突出的表现，因为这也是应用者非常关注的问题。

（３）氧化锌－硼酸法［７－９］该路线避免了氢氧化锌－硼酸路线的原材料来源的问题，与硼砂—锌盐法相比具有工艺简单、工序少、产品单一等优点；母液可直接循环使用，无三废污染，符合当今要求环保的趋势，因此多见报道，但硼酸的价格较贵，而且由于氧化锌本身在纯度方面的控制难度，使得该工艺实际上在成本和质量的控制方面难以兼得。

另外值得一提的是，低水硼酸锌被大量用于高分子材料作为阻燃剂应用，但由于无机粉体与有机高聚物往往相容性差，添加于高分子材料中后，对制品的加工性能和机械性能等影响比较大［１０］。

因此，在实际应用过程中，硼酸锌产品一般需要进行表面改性，有关其表面改性的报道目前还不多见，常用的表面改性处理办法有干法和湿法两种。

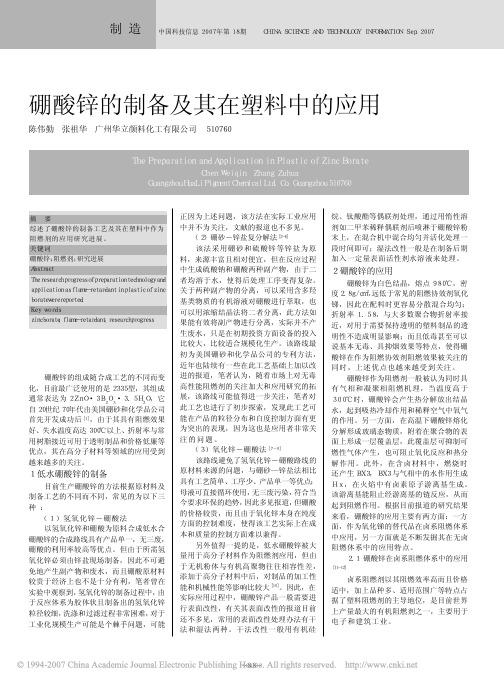

干法改性一般用有机硅硼酸锌的制备及其在塑料中的应用陈伟勤 张祖华 广州华立颜料化工有限公司 ５１０７６０硼酸锌的组成随合成工艺的不同而变化，目前最广泛使用的是２３３５型，其组成通常表达为２ＺｎＯ·３Ｂ２Ｏ３·３．５Ｈ２Ｏ，它自２０世纪７０年代由美国硼砂和化学品公司首先开发成功后［１］，由于其具有阻燃效果好、失水温度高达３００℃以上、折射率与常用树脂接近可用于透明制品和价格低廉等优点，其在高分子材料等领域的应用受到越来越多的关注。

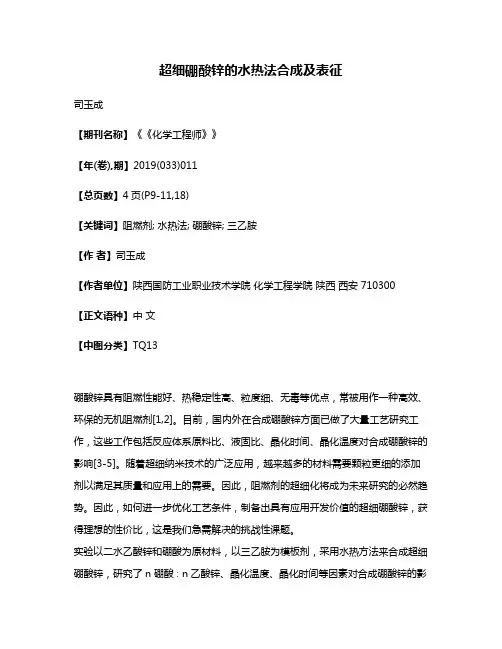

超细硼酸锌的水热法合成及表征司玉成【期刊名称】《《化学工程师》》【年(卷),期】2019(033)011【总页数】4页(P9-11,18)【关键词】阻燃剂; 水热法; 硼酸锌; 三乙胺【作者】司玉成【作者单位】陕西国防工业职业技术学院化学工程学院陕西西安 710300【正文语种】中文【中图分类】TQ13硼酸锌具有阻燃性能好、热稳定性高、粒度细、无毒等优点，常被用作一种高效、环保的无机阻燃剂[1,2]。

目前，国内外在合成硼酸锌方面已做了大量工艺研究工作，这些工作包括反应体系原料比、液固比、晶化时间、晶化温度对合成硼酸锌的影响[3-5]。

随着超细纳米技术的广泛应用，越来越多的材料需要颗粒更细的添加剂以满足其质量和应用上的需要。

因此，阻燃剂的超细化将成为未来研究的必然趋势。

因此，如何进一步优化工艺条件，制备出具有应用开发价值的超细硼酸锌，获得理想的性价比，这是我们急需解决的挑战性课题。

实验以二水乙酸锌和硼酸为原材料，以三乙胺为模板剂，采用水热方法来合成超细硼酸锌，研究了n 硼酸∶n乙酸锌、晶化温度、晶化时间等因素对合成硼酸锌的影响，对产品进行了表征。

1 实验部分1.1 主要原料与仪器硼酸（AR 天津市德恩化学试剂有限公司）；乙酸锌（AR 天津申泰化学试剂有限公司）；三乙胺（AR天津科密欧化学试剂有限公司）。

三口烧瓶、聚四氟乙烯反应釜（30mL）、101-1A型电热鼓风干燥箱、WJ-98 微型加热搅拌器、循环水式真空泵。

1.2 样品表征采用德国BRUKER/AXS 公司D8ADVNCE 型X衍射分析仪对产品晶型结构进行分析、采用日本JEOL 公司JSM-5600LV 型扫描电子显微镜对产品形貌进行表征、采用美国Nicolet 仪器公司AVATAR 360 系列傅立叶变换红外光谱仪对产品结构进行表征。

1.3 硼酸锌的合成预反应：乙酸锌作为Zn 源、硼酸作为B 源、三乙胺（TEA）作为模板剂，按一定的配比分别准确称量各种试剂。

耐高温2335硼酸锌阻燃剂的合成硼酸锌是一种广泛应用于金属、橡胶、塑料、纺织品等领域的阻燃剂，具有耐高温、耐光性好、耐水性强等特点，在军工、航空、船舶等领域被广泛应用。

因此，针对硼酸锌的研究具有重要的应用和经济价值。

本研究采用水相溶胶法制备了一种耐高温的2335型硼酸锌阻燃剂。

具体合成方法如下：首先，预处理硼酸钠(Na2B4O7·10H2O)。

将1.8 mol的硼酸钠和1.4 mol的氢氧化钠(NaOH)通过搅拌溶解在70 ml的去离子水中。

较大量的盐已经溶解并且没有颗粒了就可进行下一步操作。

其次，制备硼酸（H3BO3）水溶液。

取10 g的硼酸加入20 ml的去离子水中，在搅拌下溶解。

然后，制备锌盐水溶液。

取出1.6 g的氧化锌（ZnO）并添加到40 ml的去离子水中，经过搅拌和超声处理后，加入20 ml的1.5 mol/L 氢氧化钠溶液中，并在80°C下反应2 h。

将步骤1、2、3中的溶液同时加入500 ml的去离子水中，并加入一定量的阳离子表面活性剂，通过重铬酸钾(K2Cr2O7)滴定来确定溶液的配比。

然后搅拌溶液，将其在70°C下反应4 h，直至产生白色沉淀，再在100°C下干燥12 h，最后得到硼酸锌阻燃剂。

经过测试，所制备的2335型硼酸锌阻燃剂具有耐高温、耐水性好、阻燃效果好等特点。

其中，该阻燃剂的升温失重率为4%，且硼酸锌颗粒分布均匀，使得硼酸锌能够有效地溶解于聚合物中，从而发挥更好的阻燃效果。

总之，本研究采用水相溶胶法合成的2335型硼酸锌阻燃剂具有稳定的化学结构、优良的性能、高效的阻燃效果，具有良好的应用前景，可在工业生产中进行广泛应用。

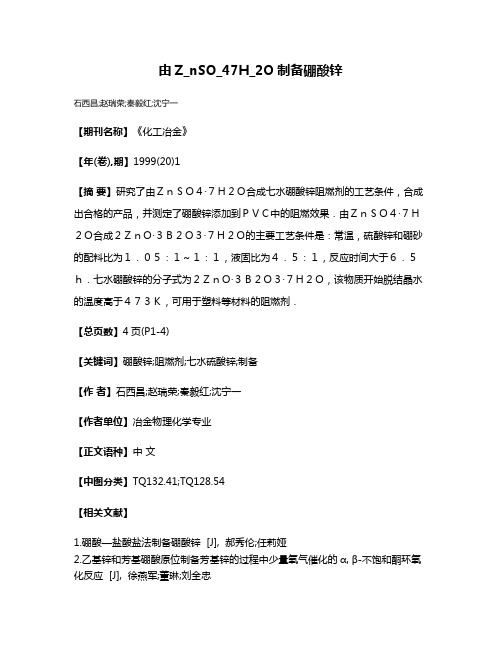

由Z_nSO_47H_2O制备硼酸锌
石西昌;赵瑞荣;秦毅红;沈宁一
【期刊名称】《化工冶金》
【年(卷),期】1999(20)1
【摘要】研究了由ＺｎＳＯ４·７Ｈ２Ｏ合成七水硼酸锌阻燃剂的工艺条件，合成出合格的产品，并测定了硼酸锌添加到ＰＶＣ中的阻燃效果．由ＺｎＳＯ４·７Ｈ２Ｏ合成２ＺｎＯ·３Ｂ２Ｏ３·７Ｈ２Ｏ的主要工艺条件是：常温，硫酸锌和硼砂的配料比为１．０５：１～１：１，液固比为４．５：１，反应时间大于６．５ｈ．七水硼酸锌的分子式为２ＺｎＯ·３Ｂ２Ｏ３·７Ｈ２Ｏ，该物质开始脱结晶水的温度高于４７３Ｋ，可用于塑料等材料的阻燃剂．
【总页数】4页(P1-4)
【关键词】硼酸锌;阻燃剂;七水硫酸锌;制备
【作者】石西昌;赵瑞荣;秦毅红;沈宁一
【作者单位】冶金物理化学专业
【正文语种】中文
【中图分类】TQ132.41;TQ128.54
【相关文献】
1.硼酸—盐酸盐法制备硼酸锌 [J], 郝秀伦;任莉娅
2.乙基锌和芳基硼酸原位制备芳基锌的过程中少量氧气催化的α, β-不饱和酮环氧化反应 [J], 徐燕军;董琳;刘全忠
3.硼酸氧化锌催化法合成阻燃剂硼酸锌的研究 [J], 孙忠良;翟玉红;王蓉晖
4.硼酸锌ZB111转化为硼酸锌ZB2335的研究 [J], 刘少敏
5.聚丙烯基硼酸锌复合阻燃材料的制备及其耐火性能的表征 [J], 孙烁
因版权原因，仅展示原文概要，查看原文内容请购买。

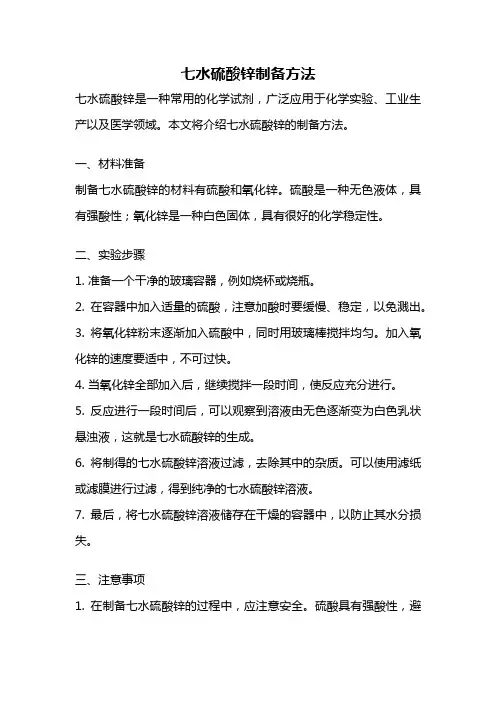

七水硫酸锌制备方法七水硫酸锌是一种常用的化学试剂，广泛应用于化学实验、工业生产以及医学领域。

本文将介绍七水硫酸锌的制备方法。

一、材料准备制备七水硫酸锌的材料有硫酸和氧化锌。

硫酸是一种无色液体，具有强酸性；氧化锌是一种白色固体，具有很好的化学稳定性。

二、实验步骤1. 准备一个干净的玻璃容器，例如烧杯或烧瓶。

2. 在容器中加入适量的硫酸，注意加酸时要缓慢、稳定，以免溅出。

3. 将氧化锌粉末逐渐加入硫酸中，同时用玻璃棒搅拌均匀。

加入氧化锌的速度要适中，不可过快。

4. 当氧化锌全部加入后，继续搅拌一段时间，使反应充分进行。

5. 反应进行一段时间后，可以观察到溶液由无色逐渐变为白色乳状悬浊液，这就是七水硫酸锌的生成。

6. 将制得的七水硫酸锌溶液过滤，去除其中的杂质。

可以使用滤纸或滤膜进行过滤，得到纯净的七水硫酸锌溶液。

7. 最后，将七水硫酸锌溶液储存在干燥的容器中，以防止其水分损失。

三、注意事项1. 在制备七水硫酸锌的过程中，应注意安全。

硫酸具有强酸性，避免接触皮肤和眼睛，以免引起灼伤。

同时，操作时应戴上防护手套和护目镜。

2. 搅拌时要轻柔，避免剧烈搅拌引起溅出。

3. 制备过程中应控制反应速度，避免过快或过慢，以保证反应充分进行。

4. 制得的七水硫酸锌溶液应尽快过滤和储存，避免其水分损失。

四、应用领域七水硫酸锌具有多种应用领域。

在化学实验中，它常用于制备其他硫酸盐类化合物，或作为金属离子的来源。

在工业生产中，七水硫酸锌可以用于电镀、催化剂的制备以及橡胶加工等。

此外，七水硫酸锌还可以用作医学领域的药物配制，具有抗菌、抗炎、止痒等作用。

总结：通过以上的制备方法，我们可以得到纯净的七水硫酸锌溶液。

在实验和工业应用中，七水硫酸锌具有广泛的用途，可以满足不同领域的需求。

在使用过程中，我们要注意安全，合理控制反应条件，以获得良好的实验结果。

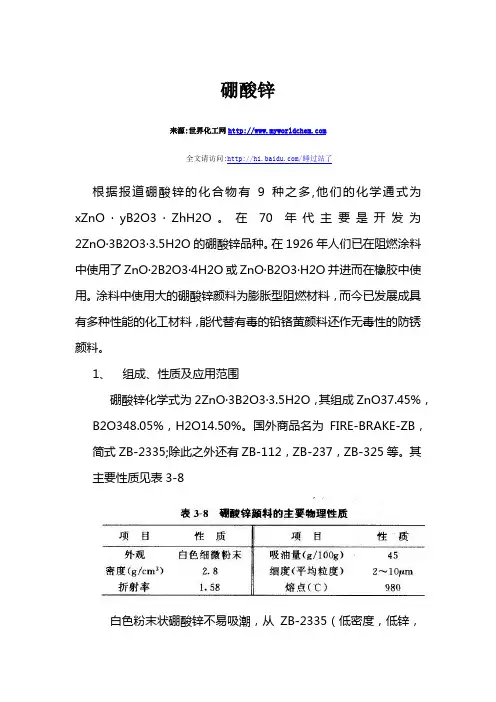

硼酸锌来源:世界化工网全文请访问:/睡过站了根据报道硼酸锌的化合物有9种之多,他们的化学通式为xZnO·yB2O3·ZhH2O。

在70年代主要是开发为2ZnO·3B2O3·3.5H2O的硼酸锌品种。

在1926年人们已在阻燃涂料中使用了ZnO·2B2O3·4H2O或ZnO·B2O3·H2O并进而在橡胶中使用。

涂料中使用大的硼酸锌颜料为膨胀型阻燃材料，而今已发展成具有多种性能的化工材料，能代替有毒的铅铬黄颜料还作无毒性的防锈颜料。

1、组成、性质及应用范围硼酸锌化学式为2ZnO·3B2O3·3.5H2O，其组成ZnO37.45%，B2O348.05%，H2O14.50%。

国外商品名为FIRE-BRAKE-ZB，简式ZB-2335;除此之外还有ZB-112，ZB-237，ZB-325等。

其主要性质见表3-8白色粉末状硼酸锌不易吸潮，从ZB-2335（低密度，低锌，高硼品种）到ZB-325（高密度，高新，低硼品种）。

所有的硼酸锌相对于其他品种均具有较低的密度，如具有单位体积重量较锑白更低，易分散。

已部分代替锑白做阻燃剂。

硼酸锌广泛应用自高分子材料商（天然橡胶，聚氯乙烯，ABS塑料，环氧树脂以及不饱和树脂等等）。

在氯化聚酯中可完全替代锑白（即三氧化二锑），在聚氯乙烯中可部分代替锑白。

硼酸锌颜料由于具有优良的阻燃作用，在化工，钢铁，煤炭等工业中主要用于制作各种耐燃胶带（管），耐燃电缆等等。

同时还应用于纤维织物（地毯，窗帘等）和木材涂料上也起到了很好的阻燃作用。

实验证明，添加这类阻燃剂的高分子材料同未加同样材料的物理性能几乎没有什么变化，特别是ZB-2335商品其结晶水释放温度可达260℃。

硼酸锌在阻燃体系（含卤素）中既可单独使用，也可与锑白一起使用，自许多配方中可代替25%~70%锑白，以使总成本下降。

与磷酸锌复配当其防锈性能大于磷酸锌或相等于锌铬黄，是一种良好的无毒防锈颜料。

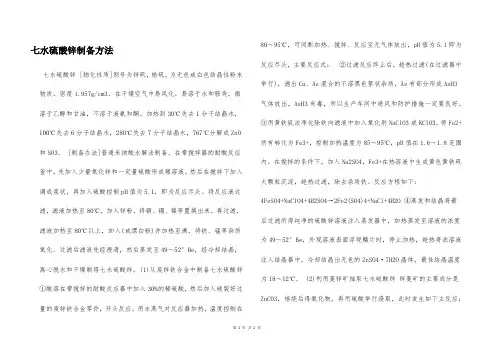

七水硫酸锌制备方法七水硫酸锌 [物化性质]别号为锌矾，皓矾，为无色或白色结晶性粉末物质，密度1.957g/cm3，在干燥空气中易风化。

易溶于水和胺类，微溶于乙醇和甘油，不溶于液氨和酮。

加热到30℃失去1分子结晶水，100℃失去6分子结晶水，280℃失去7分子结晶水，767℃分解成ZnO 和SO3。

[制备办法]普通采纳酸水解法制备。

在带搅拌器的耐酸反应釜中，先加入少量氧化锌和一定量硫酸形成稀溶液，然后在搅拌下加入调成浆状，再加入硫酸控制pH值为5.1，即为反应尽头。

将反应液过滤，滤液加热至80℃，加入锌粉，将铜、镉、镍等置换出来，再过滤，滤液加热至80℃以上，加入(或漂白粉)并加热至沸，将铁、锰等杂质氧化。

过滤后滤液先经澄清，然后蒸发至49～52°Be，经冷却结晶，离心脱水和干燥制得七水硫酸锌。

(1)从废锌铁合金中制备七水硫酸锌①酸溶在带搅拌的耐酸反应器中加入30%的稀硫酸，然后加入破裂好过量的废锌铁合金零件，开头反应，用水蒸气对反应器加热，温度控制在80～95℃，可间断加热、搅拌、反应至无气体放出，pH值为5.1即为反应尽头，主要反应式：②过滤反应终止后，趁热过滤(在过滤器中举行)，滤出Cu、As混合的不溶黑色絮状杂质，As有部分形成AsH3气体放出，AsH3有毒，所以生产车间中通风和防护措施一定要良好。

③用黄铁钒法净化除铁向滤液中加入氧化剂NaClO3或KCIO3，将Fe2+所有转化为Fe3+，控制加热温度为85～95℃，pH值在1.6～1.8范围内。

在搅拌的条件下，加入Na2SO4，Fe3+在热溶液中生成黄色黄铁矾大颗粒沉淀，趁热过滤，除去杂质铁。

反应方程如下：4FeSO4+NaCIO4+4H2SO4→2Fe2(SO4)4+NaCl+4H2O ④蒸发和结晶将最后过滤所得纯净的硫酸锌溶液注入蒸发器中，加热蒸发至溶液的浓度为49～52°Be，外观溶液表面浮现鳞片时，停止加热，趁热将浓溶液注入结晶器中，冷却结晶出无色的ZnSO4·7H2O晶体，最佳结晶温度为18～12℃。

硼酸锌阻燃机理
硼酸锌是一种常用的无卤阻燃剂，其阻燃机理主要包括以下几个方面：
1. 发生互穿效应：硼酸锌中的锌元素可以促使有机聚合物分子链发生交联和互穿，从而增加其热稳定性和热分解能力，延缓材料燃烧过程。

2. 发生酸碱中和反应：硼酸锌可以与燃烧过程中产生的酸性气体（如HCl）进行中和反应，降低燃烧产物中的酸性成分含量，减小对材料的腐蚀性和燃烧性。

3. 灭燃作用：硼酸锌本身具有一定的灭燃作用，可以吸收燃烧过程中的热量，稀释燃烧源和可燃气体，降低温度和浓度，从而抑制燃烧反应的进行。

4. 形成阻燃层：硼酸锌在燃烧过程中会形成一层稳定的阻燃层，覆盖在材料表面，可以防止火焰传播和氧气接触，减缓燃烧速度和烟雾的产生。

总体来说，硼酸锌阻燃机理是通过物理和化学相结合的方式来实现阻燃效果，通过改变材料的热稳定性、燃烧产物性质和火焰传播途径等来抑制火灾的发生和蔓延。

电缆料专用超细硼酸锌
1、基本性质
硼酸锌的分子式为（2ZnO·3B2O3·3.5H2O），也称水合硼酸锌，分子量434.75。

它是一种无毒、无味、无臭的白色粉末，相对密度2.67，熔点980o C，不溶于乙醇、正丁醇和丙酮，易溶于盐酸、硫酸和亚砜。

折射率为1.58~1.59，在冷水中溶解性极低，在热水中可缓慢溶解形成含1%的溶液，在300o C下长时间加热，仅失去0.7的结晶水，加热至300o C以上时，失去全部结晶水。

2、质量标准
3、应用
硼酸锌是一种环保型的无机阻燃剂，具有抑烟、无毒、廉价等优点，应用非常普遍，常作为三氧化二锑的代用品。

可广泛用于PVC、PBT、PET、PA、PP、PE、PPO等塑料中，在无卤阻燃EVA电缆料、PE、环氧树脂、丙烯酸酯和合成橡胶中，硼酸锌与氢氧化铝间也存在协效作用。

在用作电缆料的含硅聚合物中，硼酸锌本身即可用作阻燃也作
抑烟剂。

硼酸锌的另一个特点是它对很多聚合物的强度、伸长率及热老化性能没什么影响。

4.包装及贮存：
25kg内衬塑料袋，外用编织袋，贮存于阴凉干燥处。

硼酸锌生产工艺
硼酸锌是一种重要的无机化工产品，广泛用于玻璃陶瓷、电子陶瓷、农药、防腐剂等行业。

以下是硼酸锌的生产工艺介绍，共计700字。

硼酸锌的生产工艺主要包括原料准备、溶液制备、结晶、洗涤和干燥等环节。

1. 原料准备：硼酸锌的主要原料为氧化锌和硼酸。

氧化锌为粉状，硼酸为晶体状。

原料应根据生产需要做好准备。

2. 溶液制备：将一定量的硼酸溶解在适量的水中，形成硼酸溶液。

同时，将氧化锌粉加入一定量的水中，形成氧化锌悬浮液。

两种溶液分别搅拌均匀，保持温度恒定。

3. 结晶：将硼酸溶液和氧化锌悬浮液缓慢混合并搅拌，使二者充分反应。

在搅拌的同时，逐渐加热溶液至65-70摄氏度，保
持一定时间使反应彻底。

随着反应的进行，溶液中产生的硼酸锌逐渐结晶，并逐渐沉积。

4. 洗涤：将反应后的硼酸锌沉淀用冷水洗涤，去除杂质和未反应的物质。

洗涤应反复多次，直到洗涤液中无杂质。

5. 干燥：将洗涤干净的硼酸锌沉淀放入专用干燥器中，进行低温干燥。

干燥温度一般控制在60-70摄氏度，干燥时间根据产
品要求决定。

干燥后的硼酸锌应满足一定的含水量要求。

以上就是硼酸锌的生产工艺介绍。

硼酸锌的生产工艺相对简单，但是每个环节都需要严格控制，以确保产品质量。

同时，在整个生产过程中，需要注意安全生产和环保要求，确保工艺过程的安全性和环境友好。

硼酸锌的合成及表面改性研究的开题报告摘要本文主要研究了硼酸锌的合成及表面改性方法。

首先介绍了硼酸锌的基本性质、研究背景和意义。

随后阐述了硼酸锌的合成方法，并针对其合成中存在的问题提出了解决方案。

接着介绍了表面改性的方法，包括物理、化学和生物方法。

最后，本文展望了未来硼酸锌合成及表面改性的发展趋势，并指出了存在的研究难点。

关键词：硼酸锌；合成；表面改性第一章引言1.1 研究背景硼酸锌是一种广泛应用于电子、能源、生物医学等领域的重要材料。

近年来，随着纳米技术和生物技术的不断发展，对硼酸锌的研究越来越深入。

硼酸锌在纳米材料、光电器件、传感器、生物标记等领域具有广泛应用前景。

1.2 硼酸锌的基本性质硼酸锌（Zn3B6O12）是一种无机化合物，通常呈白色晶体，具有较高的热稳定性和机械强度。

硼酸锌具有良好的导电性和光学性能，在光电器件、光伏电池等领域应用广泛。

同时，硼酸锌也是一种优良的荧光探针，可以应用于生物分析、医学诊断等领域。

1.3 研究意义硼酸锌作为一种重要的材料，在各个领域都有着广泛的应用。

本文的研究主要聚焦在硼酸锌的合成和表面改性方面。

硼酸锌的合成方法的研究可以为其性质的改良提供基础。

同时，通过表面改性可以有效提高硼酸锌在生物医学等领域的应用性能。

第二章硼酸锌的合成方法2.1 溶剂热法溶剂热法是一种常见的硼酸锌合成方法。

该方法通过控制溶液的温度、浓度和反应时间等参数，在合适的条件下得到合适的硼酸锌晶体。

但该方法有着困扰其应用的一些问题，如晶体质量不均匀、溶剂选择难度大等。

为解决这些问题，可以采用以下措施：（1）加入表面活性剂（2）改变反应物的摩尔比（3）改变反应温度和时间2.2 水热法水热法是将化学反应放在高温高压的水环境中进行，可以得到高纯度的硼酸锌。

然而该方法也存在一些不足之处，在晶体生长过程中易产生固相副产物，限制了晶体的生长速率。

为解决该问题，可以尝试以下措施：（1）使用复合水热剂（2）改变反应温度和时间（3）采用缓慢升温的方法2.3 离子交换法离子交换法是通过离子交换材料实现阴离子和阳离子之间的交换以达到合成硼酸锌的目的。

耐高温2335硼酸锌阻燃剂的合成
随着现代化的进步，人们生活质量得到了极大的提高，但与此同时，也带来了一些安
全问题。

在各种消费电子、建筑材料、汽车和飞机组件等领域，防火安全问题是一个值得
关注和研究的问题。

材料的阻燃性能是其安全性的重要指标之一，因此研究和开发新型阻
燃材料意义重大。

首先，将硼酸（H3BO3）溶于去离子水中，加热至溶解。

然后将乙二胺（C2H8N2）和硝酸锌（Zn(NO3)2）一起加入硼酸溶液中，继续搅拌，使其均匀混合。

随后将氧化锌（ZnO）悬浮液加入反应体系中，反应温度控制在80-90℃，继续搅拌，反应时间约为30分钟。

反应完成后，将反应体系过滤，过滤得到固体产物，使用水和无水乙醇将其洗涤干净，在80℃下干燥24小时，得到高效耐高温硼酸锌阻燃剂。

这种合成方法简单、经济，操作简便，产品性能稳定。

经实验验证，该合成方法得到
的硼酸锌阻燃剂性能优异，其阻燃效果和热稳定性明显提高，耐高温性能良好，可在高达400℃的温度下保持阻燃效果，对于提高阻燃材料的性能有着重要的意义。

总之，经过本文介绍的合成方法，可以得到一种高效耐高温的硼酸锌阻燃剂，该阻燃
剂具有优异的阻燃效果和热稳定性能。

这种阻燃剂可以广泛应用于消费电子、建筑材料、
汽车和飞机组件等领域，为提高这些领域产品的安全性提供了有力的支持。

硼酸锌阻燃剂实验报告
实验目的：
本实验的目的是通过添加硼酸锌作为阻燃剂，研究其对材料燃烧性能的影响，并探讨硼酸锌的阻燃机理。

实验原理：
硼酸锌是一种常见的无水硼酸盐，具有良好的阻燃效果。

硼酸锌在高温下可以分解，释放出大量吸热水和粘稠液体，形成保护层，阻止火焰传播。

此外，硼酸锌还可以降低材料的燃烧速度和热释放量。

实验步骤：
1. 准备所需材料和硼酸锌阻燃剂。

2. 将硼酸锌阻燃剂按照一定比例加入到待测试材料中。

3. 对比添加硼酸锌的样品与未添加硼酸锌的样品进行燃烧实验。

4. 观察和记录样品的燃烧过程、燃烧时间和燃烧特征。

5. 分析不同样品的燃烧性能差异，并对硼酸锌的阻燃机理进行总结。

实验结果与分析：
经过对比实验，观察到添加硼酸锌的样品在燃烧过程中燃烧时间明显延长，燃烧速度减慢，并产生较少的烟雾和有害气体。

与未添加硼酸锌的样品相比，添加硼酸锌的样品表现出更好的阻燃性能。

这是由于硼酸锌分解时会产生大量吸热水和粘稠液体，形成一层保护层覆盖在材料表面，阻止火焰的传播。

此外，硼酸锌还
可以降低材料的燃烧速度和热释放量，进一步减少火灾扩散的可能性。

结论：
通过添加硼酸锌作为阻燃剂，可以显著提高材料的阻燃性能。

硼酸锌能够形成吸热保护层，降低燃烧速度和热释放量，有效阻止火焰传播。

因此，硼酸锌在工业生产中具有广泛的应用前景，可以提高材料的防火安全性能。
