屋面节能工程检验批质量验收表
- 格式:xls
- 大小:28.50 KB
- 文档页数:4
建筑节能保温验收表格一、建筑物信息建筑名称所在地区建筑面积(平方米)建筑用途设计单位建筑施工单位验收日期[请填写] [请填写][请填写] [请填写][请填写][请填写] [请填写]二、保温材料信息保温材料名称厚度(毫米)λ值(W/(m·K))建筑面积(平方米)施工质量(合格/不合格)[请填写] [请填写] [请填写] [请填写] [请填写]三、施工情况1. 基础处理(请填写本项验收情况)2. 墙体施工检查项目技术要求施工情况(合格/不合格)备注基层处理[请填写] [请填写] [请填写]粘结剂涂刷[请填写] [请填写] [请填写]保温材料贴合[请填写] [请填写] [请填写]碳纤维网格布铺设[请填写] [请填写] [请填写]中层涂胶[请填写] [请填写] [请填写]外层涂刷[请填写] [请填写] [请填写]角部处理[请填写] [请填写] [请填写]水平处理[请填写] [请填写] [请填写]3. 屋面施工检查项目技术要求施工情况(合格/不合格)备注基层处理[请填写] [请填写] [请填写]粘结剂涂刷[请填写] [请填写] [请填写]保温材料铺设[请填写] [请填写] [请填写]碳纤维网格布铺设[请填写] [请填写] [请填写]表层涂刷[请填写] [请填写] [请填写] 屋角处处理[请填写] [请填写] [请填写]四、其他情况说明(请在以下空白处填写其他需要说明的地方)[请填写]。
附录B 绿色建筑(建筑节能)分部工程质量验收记录表
表B.0.1-1 绿色建筑(建筑节能)工程墙体工程检验批质量验收记录(续)
表B.0.1-4 绿色建筑(建筑节能)楼地面工程检验批质量验收记录
表B.0.1-5 绿色建筑(建筑节能)室内环境工程检验批质量验收记录

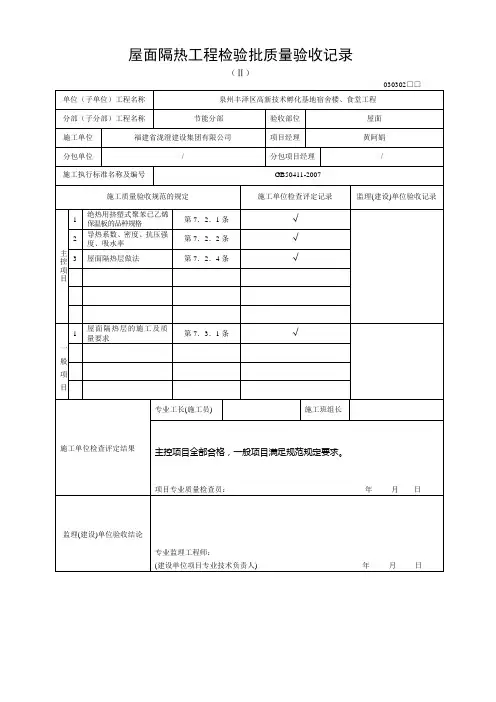

表B.0.1-6 绿色建筑(建筑节能)屋面工程检验批质量验收记录
表B.0.1-7 绿色建筑(建筑节能)工程通风与空调系统检验批质量验收记录
表B.0.1-8 绿色建筑(节能工程)空调系统冷热源及管网系统
表B.0.1-9 绿色建筑(节能工程)配电与照明系统检验批质量验收记录
表B.0.1-11 绿色建筑(建筑节能)墙体隐蔽工程质量验收记录
表B.0.1-12 绿色建筑(建筑节能)幕墙隐蔽工程质量验收记录
表B.0.1-13 绿色建筑(建筑节能)门窗隐蔽工程质量验收记录
表B.0.1-14 绿色建筑(建筑节能)屋面隐蔽工程质量验收记录
绿色建筑(建筑节能)分项工程质量验收汇总表
和功能检验资料核查及主要功能抽查记录
表B.0.3-2 绿色建筑(建筑节能)工程建筑设备观感质量检查评定记录汇总表
和质量控制资料核查记录
和功能检验资料及主要功能抽查记录
表B.0.3-5 绿色建筑(建筑节能)工程围护结构观感质量检查评定记录汇总表
表B.0.3-6 绿色建筑(建筑节能)工程围护结构质量控制资料核查记录
表B.0.3-7 绿色建筑(建筑节能)工程质量验收记录。
一、检验批的验收1.检验批的划分按同一的生产条件或按规定的方式汇总起来供检验用的,由一定数量样本组成的检验体。
检验批可根据施工及质量控制和专业情况进行划分,并符合规范中相应章节的要求。
2.检验批合格判定标准检验批质量验收是最小的质量验收单位,分项工程以及子分部、分部工程质量的质量验收,取决于所包含的各检验批质量情况如何。
分项工程检验批验收合格质量要符合下列要求:1)施工单位具有完整的施工操作依据、具有相应的质量检查记录。
2)主控项目的质量抽样检验应全数合格。
3)一般项目的质量抽样检验合格,除有特殊要求外,计数合格率不应小于90%,且不得有严重缺陷,超差的数值不能大于允许偏差值的150%。
应该注意的是,施工验收规范中的基本规定,和每章第一节“一般规定”内的内容,虽然不是主控项目和一般项目中验收的要求,但这些内容也很重要,它们通常是过程控制的主要要求。
这些要求,也是进行隐检、预检时检查的主要内容。
虽然验收表中未列出,施工过程中也应做到。
3.表头固定栏的填写1)工程名称:要与设计图纸上标注的名称相同。
2)子分部工程名称:按规范所要求的分类原则填写。
3)分项工程名称:本检验批的具体名称,按规范要求的分类原则填写。
4)验收部位:实际检验的部位,按检验批划分的原则填写。
5)施工单位:填写总包单位名称。
6)专业工长:总包单位所负责分项工程专业工长姓名。
7)项目经理:总包单位项目经理姓名。
8)分包单位:子分部或分项工程分包方单位姓名。
9)分包项目经理:分包单位本项目经理姓名。
10)施工班组长:具体操作的作业班组长姓名。
11)项目专业质量检查员:总包单位负责质量检查、评定、参加质量验收的本专业的专职质量检查员姓名。
12)施工执行标准名称及编号:如无其它标准,应为建筑节能工程施工质量验收规范GB50411-2007。
4.主控项目主控项目的条文是必须达到的要求,是工程中对安全、卫生、环境保护和公众利益起决定性作用的检验项目,也是保证使用功能重要检验项目。
附:建筑节能工程施工质量验收资料目录建筑节能工程概况表表JN1.1建筑节能分部工程质量控制资料核查记录表JN2.1果符合要求的,结论中填写“资料完整”。
材料和设备进场验收记录表JN2.2原材料(设备)合格证、试验报告汇总表 JN2.3页脚内容11共页第页质量检查员:监理工程师:页脚内容12保温隔热材料厚度检测记录表JN2.5建筑节能分部工程质量验收记录 JN3.1工程质量验收记录 JN统表1编号:节能工程质量隐蔽验收记录JN统表2编号:聚苯板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.1编号:保温浆料系统墙体节能工程检验批编号:聚氨酯发泡外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.3编号:保温装饰板外保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.4编号:墙体自保温系统墙体节能工程检验批/分项工程质量验收表 JN3.2.5编号:编号:门窗节能工程检验批/分项工程质量验收记录 JN3.4编号:屋面节能工程检验批/分项工程质量验收记录 JN3.5编号:地面节能工程检验批/分项工程质量验收记录 JN3.6编号:采暖节能工程检验批/分项工程质量验收记录 JN3.7编号:通风与空调节能工程检验批/分项工程质量验收记录 JN3.8编号:空调与采暖系统冷热源及管网节能工程检验批/分项工程质量验收记录JN3.9编号:配电与照明节能工程检验批/分项工程质量验收记录 JN3.10编号:监测与控制节能工程检验批/分项工程质量验收记录 JN3.11编号:。
《建筑节能工程施工质量验收规范》(GB50411-2007)自2007年10月1日起实施,其中第1.0.5\3.1.2\3.3.1\4.2.2\4.2.7\4.2.15\5.2.2\6.2.2\7.2.2 \8.2.2\9.2.3\9.2.10\10.2.3\10.2.14\11.2.3\11.2.5\11.2.11\12.2.2\13.2.5\15.0.5,共20条为强制性条文,必须严格执行.1 总则1.0.1为了加强建筑节能工程的施工管理,统一建筑节能工程施工质量验收,提高建筑工程节能效果,依据现行国家有关工程质量和建筑节能的法律、法规、管理要求和相关技术标准,制定本规范。
1.0.2本规范适用于新建、改建和扩建的民用建筑工程中的墙体、幕墙、门窗、屋面、地面、采暖、通风与空调、空调与采暖系统的冷热源及管网、配电与照明、监测与监控等建筑节能工程施工质量的验收。
1.0.3 建筑节能工程中采用的工程技术文件、承包合同文件对工程质量的要求不得低于本规范的规定。
1.0.4建筑节能工程施工质量验收除应执行本规范外,尚应遵守《建筑工程施工质量验收统一标准》GB50300、各专业工程施工质量验收规范和国家现行有关标准的规定。
1.0.5 单位工程竣工验收应在建筑节能分部工程验收合格后进行。
2 术语2.0.1保温浆料 insulating mortar由胶粉料与聚苯颗粒或其它保温轻骨料组配,使用时按比例加水搅拌混合而成的浆料。
2.0.2 凸窗 bay window位置凸出外墙外侧的窗。
2.0.3 外门窗 outside doors and windows建筑围护结构上有一个面与室外空气接触的门或窗。
2.0.4 玻璃遮阳系数 shading coefficient透过窗玻璃的太阳辐射得热与透过标准3mm透明窗玻璃的太阳辐射得热的比值。
2.0.5 透明幕墙 transparent curtain waii可见光能直接透射入室内的幕墙。
种植层面覆土铺设方式、位置、厚度屋面节能隐蔽工程质量验收记录
GD-C4-6314
XXX有限公司
监理(建设)单位
验收记录
GD-C5-711242单位(子单位)工程名称
施工单位分部/子分部/分项
隐蔽部位
2017年06月22日检验批编号验收日期
/板材粘结
松散材料分层敷设、压实、表面处理、坡向
空气间层的铝箔位置、铺设方式多孔材料铺设厚度蓄水屋面的防水层施工
35mm挤塑板紧靠钢性屋面表面,板缝错开1/2
板长铺贴
用401建筑胶点粘
//施工单位验收意见
隐蔽项目
保温层的敷设方式、厚度、缝隙填充质量基层处理
//
施工前基层清除杂物积水
施工单位监理(建设)单位
建筑节能屋面
XXX 施工班组长
专业质检员
专业工长
专业监理工程师
(建设单位项目专业技术负责人):
附图或影像资料
图略。
第一小节屋面节能工程建筑节能工程施工质量验收【1】一般规定1、本章适用于民用建筑屋面节能工程的施工质量验收。
2、民用建筑屋面节能工程的施工应符合本规程及现行国家标准《屋面工程质量验收规范》(GB50207)的有关规定。
3、施工质量的检验批(频次)应符合下列规定:(1)应按屋面面积每100m2抽查一处,每处10m2,且不得少于3处;(2)接缝处,应按接缝长度每50m抽查一处,每处5m,且不得少于3处;(3)细部构造处应全部检查。
4、屋面保温材料的品种及性能指标应符合设计及现行相关标准的要求。
5、屋面节能工程应对下列部位进行隐蔽工程验收,并应有详细的文字和图像资料:(1)基层;(2)保温层的敷设方式、厚度和缝隙填充质量;(3)屋面热桥部位;(4)隔气层。
(5)屋面与外墙交接处、屋顶开口部位四周应按设计要求设置水平防火隔离带。
6、屋面保温隔热层施工完成后,应及时进行找平层和防水层的施工,避免保温隔热层受潮、浸泡或受损。
【2】主控项目1、屋面节能工程使用的保温隔热材料及水平防火隔离带材料应符合下列要求:(1)材料的厚度、导热系数、密度、压缩强度(保温砌块强度等级)、抗拉强度、燃烧性能等应符合设计要求;(2)浇、喷、抹类材料的计量及配合比必须准确。
(3)检验方法:检查材料出厂质量证明文件、复验报告、进场验收记录。
(4)检验数量:应按屋面面积每100m2抽查一处,每处10m2,且不得少于3处;2、保温隔热层、防火隔离带的敷设方式、厚度、缝隙填充质量及热桥部位的保温隔热做法,应符合设计及现行相关标准的要求。
检验方法:剖开钢尺测量或插针法检查、观察。
检验数量:每个检验批应抽查5%,且不少于5处。
【3】一般项目1、保温隔热层铺设应符合下列要求:(1)松散材料应分层铺设、压实、表面平整、坡向正确。
浇、喷、抹等方式施工的材料必须按配比计量、搅拌均匀、分层铺设、连续施工、表面平整、坡向正确;(2)板材必须粘贴牢固、缝隙严密、平整、坡向正确;(3)金属面保温夹芯板材铺装牢固、接口严密、表面洁净、坡向正确。
建筑节能分部工程质量验收记录一、项目基本信息1.项目名称:2.项目地点:3.建设单位:4.施工单位:5.监理单位:6.设计单位:二、验收内容及标准1.验收内容:-节能建筑方案设计-线路、设备、工艺材料等选择和安装2.验收标准:-国家节能建筑设计标准-国家建筑节能产品质量标准-相关行业标准三、验收过程1.验收准备:-确认验收人员及时间-准备相关资料和工具2.验收前准备:-查看设计设计文件、报告等资料是否完备-检查工程材料供应商及产品质量合格证明文件-检查施工单位的施工方案和施工质量报告-安排现场验收人员3.验收过程:-检查设计方案是否按照节能建筑标准执行-检查工程施工是否按照设计方案执行-检查节能设备的选择和安装情况-检查线路布置和设备接线情况-检查节能材料使用情况-进行必要的测试和检测4.验收结果:-合格:符合相关标准要求,可以正常使用-不合格:存在设计、施工或设备等方面的问题,需整改后重新验收五、验收结论1.验收合格:-对符合相关标准的项目进行验收合格确认-准予使用并出具相关证明文件2.验收不合格:-对不符合相关标准的项目提出整改要求并制定整改措施-确定整改责任单位及整改期限3.其他情况:-验收过程中发现其他问题,如施工质量、安全隐患等,确定整改责任单位及整改期限六、验收意见及建议1.验收意见:-对整体工程的质量进行评价,提出验收意见2.验收建议:-针对整个工程的质量提出建设性意见和建议七、验收人员签字2.验收人员:4.监理人员:八、附件清单1.设计方案文件:2.施工方案文件:3.施工质量报告:4.材料质量合格证明文件:5.验收测试记录:6.其他相关资料:以上即为建筑节能分部工程质量验收记录。
如有不完善之处,请指正补充。
15建筑节能分部工程质量验收15.0.1 建筑节能分部工程的质量验收,应在检验批、分项工程全部验收合格的基础上,进行外墙节能构造实体检验,严寒、寒冷和夏热冬冷地区的外窗气密性现场检测,以及系统节能性能检测和系统联合试运转与调试,确认建筑节能工程质量达到验收;条件后方可进行。
15.0.2 建筑节能工程验收的程序和组织应遵守《建筑工程施工质量验收统一标准》 GB 50300的要求,并应符合下列规定:1 节能工程的检验批验收和隐蔽工程验收应由监理工程师主持,施工单位相关专业的质量检查员与施工员参加;2 节能分项工程验收应由监理工程师主持,施工单位项目技术负责人和相关专业的质量检查员、施工员参加;必要时可邀请设计单位相关专业的人员参加;3 节能分部工程验收应由总监理工程师(建设单位项目负责人)主持,施工单位项目经理、项目技术负责人和相关专业的质量检查员、施工员参加;施工单位的质量或技术负责人应参加;设计单位节能设计人员应参加。
15.0.3 筑节能工程的检验批质量验收合格,应符合下列规定:1 检验批应按主控项目和一般项目验收;2主控项目应全部合格;3一般项目应合格;当采用计数检验时,至少应有90%以上的检查点合格,且其余检查点不得有严重缺陷;;4应具有完整的施工操作依据和质量验收记录。
15.0.4 建筑节能分项工程质量验收合格,应符合下列规定:1分项工程所含的检验批均应合格;2分项工程所含检验批的质量验收记录应完整。
15.0.5 建筑节能分部工程质量验收合格,应符合下列规定:1 分项工程应全部合格;2 质量控制资料应完整;3 外墙节能构造现场实体检验结果应符合设计要求;4 严寒、寒冷和夏热冬冷地区的外窗气密性现场实体检结果应合格;5 建筑设备工程系统节能性能检测结果应合格。
15.0.6 建筑节能工程验收时应对下列资料核查,并纳人竣工技术档案:l设计文件、图纸会审记录、设计变更和洽商;2主要材料、设备和构件的质量证明文件、进场检验录、进场核查记录、进场复验报告、见证试验报告;3 隐蔽工程验收记录和相关图像资料;4分项工程质量验收记录;必要时应核查检验批验记录;5建筑围扩结构节能构造现场实体检验记录;6严寒、寒冷和夏热冬冷地区外窗气密性现场检测报告;7 风管及系统严密性检验记录;8 现场组装的组合式空调机组的漏风量测试记录;9设备单机试运转及调试记录;10系统联合试运转及调试记录;ll系统节能性能检验报告;12其他对工程质量有影响的重要技术资料。
外墙体节能工程检验批/分项工程质量验收表
幕墙节能工程检验批/分项工程质量验收表
屋面节能工程检验批/分项工程质量验收表
地面节能工程检验批/分项工程质量验收表
采暖节能工程检验批/分项工程质量验收表
空调和空调系统冷热源及管网节能工程检验批/分项工程质量验收表
通风和空调节能工程检验批/分项工程质量验收表
配电和照明节能工程检验批/分项工程质量验收记录
监测和限制节能工程检验批/分项工程质量验收表
附录C: 建筑节能工程观感质量检查项目表
建筑节能工程观感质量检查项目表
----------------分项工程质量验收表
建筑节能工程进场材料和设备的复验项目。
