项目三 制冷系统管道的焊接 (电冰箱、空调器原理与实训课件)

6 什么是热力系统
➢ 系统、外界、分界面。 ➢ 开口系统或控制体、封闭系统或闭口系统 、绝热系统、孤立系统。 自然界没有绝对的封闭系统、绝热系统和孤立系统。
根据系统与环境间的能量和物质的关系，可将系统进行如下分类。
1) 开口系统： 2) 孤立系统：
3）闭口系统： 4） 绝热系统：
任务三 制冷基础知识
➢ 过热蒸汽、过冷液体。
4 显热、潜热和蒸发制冷
当对一种物质加热，或将热量从中移出时，导致其温度发生变化， 但如果物质的状态保持不变，那么在这种情况下该物质的焓的变化 就称为显热变化。
如果对一种物质加热或将热量移出，所导致的结果是物质的状态 发生了变化而温度不变，那么该物质中的焓的变化就称为潜热变化。
二、与制冷有关的热力学状态基础知识
1 液体、蒸汽和状态变化
从液态变为气态（沸腾），从气态变为液态（冷凝）。
2 沸腾温度与压力的关系
一般地，液体上所承受的压力越大，它的沸点就越高；压力越小， 沸点越低。
任务三 制冷基础知识
3 饱和、过冷和过热状态
发生沸腾的温度和压力条件称为饱和状态，沸点从技术角度而言 指的就是饱和温度和饱和压力。 ➢ 饱和蒸汽、饱和液体。
7 什么是系统的热力状态
1) 状态:某一时刻,系统中物质表现在热力现象方面的总状况。 2) 状态参数：描述系统状态的物理量。 3) 基本状态参数：系统状态的变化一般表现为系统中工质的压力、
温度、比容、内能（焓和熵）这些物理量的变化，并且这些物理 量的变化与变化的过程无关。基本状态参数有3个：温度、压力 和比容。
图1.21 干球、湿球温度计
任务三 制冷基础知识
(3) 露点温度
湿空气能容纳的水蒸气量与温度有关，温度越高，空气能容纳的水 蒸气量越大。若保持空气中水蒸气的含量不变，降低空气温度，空气 将逐渐接近饱和。若继续冷却空气，便会有部分水蒸气凝结为露滴从 湿空气中析出，湿空气达到饱和时的温度或空气开始结露时的温度叫 露点温度，露点温度简称露点。

2.初步学会气焊设备的安装和操作，明确有关安全规章。
第三单元 制冷管道连接技术及训练 一、 气焊设备
气焊是利用可燃气体与助燃气体混合燃烧时放出的热 量对金属进行焊接的一种加工方法。
氧乙炔气焊示意图
第三单元 制冷管道连接ቤተ መጻሕፍቲ ባይዱ术及训练
1. 氧气瓶及其附件
(1)氧气瓶的外形和结构 氧气瓶是储存和运输氧气的一种高压容器。
第三单元 制冷管道连接技术及训练
课题二 制冷维修专用小型气焊设备
学习目标
1.了解制冷维修专用小型气焊设备的结构。 2.掌握制冷维修专用小型气焊设备氧气和燃气的转移 灌装方法。 3.初步掌握制冷维修专用小型气焊设备的点火、调节 和熄火方法。
第三单元 制冷管道连接技术及训练 一、 制冷维修专用小型气焊设备基本知识
第三单元 制冷管道连接技术及训练
二、 制冷维修专用小型气焊设备的使用
1. 小型气焊设备的连接
(1)氧气和燃气分别使用蓝色软胶管和红色软胶管，不得 相互代用。
(2)氧气管和燃气管与焊炬连接时不要弄错，红色软胶管 套插标有 “C2H2”的接头，蓝色软胶管套插标有 “O2”的接头 。
第三单元 制冷管道连接技术及训练
第三单元 制冷管道连接技术及训练
课题一 气焊基础 课题二 制冷维修专用小型气焊设备 课题三 小型制冷设备用紫铜管的钎焊 课题四 毛细管和家用电冰箱、房间空调 器用干燥过滤器的焊接 课题五 三通直角焊接 课题六 制冷维修工常用劳保用品
第三单元 制冷管道连接技术及训练
课题一 气 焊 基 础 学习目标
1.了解常用气焊设备的组成、各部件的基本结构和基本 工作原理。
第三单元 制冷管道连接技术及训练
4)钢瓶中的氧气不得用尽，应保留0.1MPa以上的余压， 以防止其他气体进入钢瓶产生爆炸隐患。

这时水吸收的热量为显热。 2.潜热 潜热是指物质在只改变状态（如熔解、液化等），而不改变温度的过程中所转移的热量。如将 100°C
的水变为 100°C 的水蒸气时，需要吸收的热量。依据物态变化,潜热可分为汽化潜热、液化潜热、熔化潜 热和凝固潜热等。
3.潜热与显热的关系 在实际应用中，潜热与显热的关系。

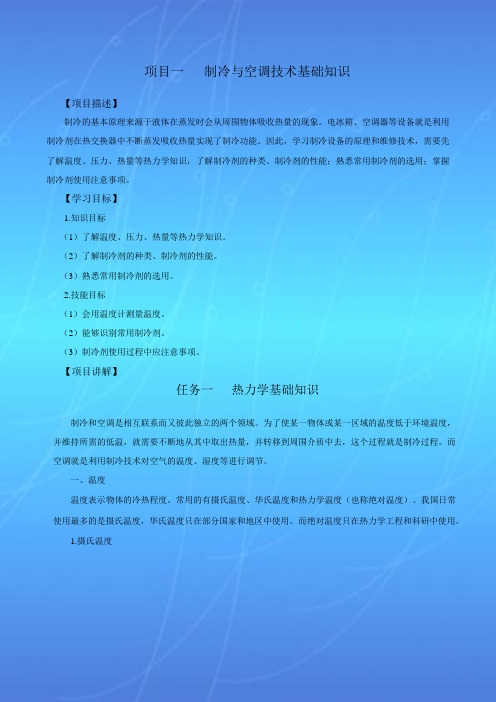

一、温度 温度表示物体的冷热程度。常用的有摄氏温度、华氏温度和热力学温度（也称绝对温度）。我国日常 使用最多的是摄氏温度，华氏温度只在部分国家和地区中使用。而绝对温度只在热力学工程和科研中使用。 1.摄氏温度
在一个标准大气压下，纯净水的冰点温度（也是冰的融化温度）定为零度，水的沸点定为 100 度，然后把零度 和 100 度之间分为 100 等分，每一等分叫做 1 摄氏度，国际符号用“°C”表示。零度以上的温度，称为正温度；零度 以下的温度，称为负温度，这在制冷工程中常有用到。
热量的国际单位是 J（焦），工程上常用的单位是 cal（卡）。它们之间的关系是：1J=0.2388cal, 1cal=4.1868J。
八、焓与熵 1.焓 焓随制冷剂的状态、温度和压力等参数的变化而变化。当对制冷剂加热或做功时，焓就增大，反之， 制冷剂被冷却或蒸气膨胀向外做功时，焓就减小。 2.熵 熵也是描述物质状态的参数，它是从外界加进 1kg 物质（系统内）的热量 Q 与加热时该物质的绝对温 度 T 之比，用 S 表示，其关系式为：
摄氏温度＝ 5 （华氏温度-32）（°C） 9
华氏温度＝1.8×摄氏温度+32（°F） 绝对温度＝摄氏温度+273（K）
4.温度计 测量温度的仪器叫温度计。常见的有液体温度计（如水银温度计、酒精温度计等）、气体温度计、电阻温度 计、温差电偶温度计、比色高温度计。 二、压力 在制冷工程中，压力是指单位面积上所承受的垂直作用力。压力的国际单位是 Pa（帕）。大气压力是

大量资料 天天更新
一、起动继电器
接通电源瞬间，运行绕组和继电器的电流线圈接入，产生较大起动电流。 随着起动电流逐渐增大，超过起动继电器吸合电流“A”点时，磁力线圈产 生足够的磁力吸动重锤衔铁，带动T形架上移，起动继电器的动、静触点 闭合，接通起动绕组的电路。当两个绕组通电后，使定子产生旋转磁场， 转子获得转动力矩开始旋转。而运行绕组中的电流随着电动机转速的升高 而下降，当电动机的转速达到额定转速的 70% ~ 80 %时，运行绕组中的 电流降到起动继电器释放电流值“B”点以下，起动继电器线圈所产生的电 磁力已经无法使重锤衔铁继续保持吸合状态，重锤衔铁下落复位，继电器 的动、静触点被断开，起动绕组从电路中断开而不工作。电动机进入正常 运转状态。
大量资料 天天更新
一、起动继电器
重锤式起动继电器结构图
1. 小焊片 2. 大焊片 3. 电源线支架 4. 盖板 5. 副绕组插口 6. 主绕组插口 7. 磁力线圈 8. 外壳 9. 重锤 10. 磁力线圈 11. 动触电 12. 大焊片 13. 静触点14. T形架 15. 静触点 16. 动触 点 17. 副绕组插口 18. 主绕组插口 19. 小焊片 20. 小弹簧
大量资料 天天更新
一、单相交流异步电动机
④ 单相异步电动机类型 限抗分相起动式 RSIR 电容启动式 CSIR 电容运转式 PSC 电容起动运转式 CSR 电容半导体并联起动式 PAS 罩极式
大量资料 天天更新
二、全封闭压缩机电动机的技术要求
大量资料 天天更新
一、起动继电器
重锤式起动继电器结构图
1. 小焊片 2. 大焊片 3. 电源线支架 4. 盖板 5. 副绕组插口 6. 主绕组插口 7. 磁力线圈 8. 外壳 9. 重锤 10. 磁力线圈 11. 动触电 12. 大焊片 13. 静触点14. T形架 15. 静触点 16. 动触 点 17. 副绕组插口 18. 主绕组插口 19. 小焊片 20. 小弹簧

激励学生学习的名言格言 220、每一个成功者都有一个开始。勇于开始，才能找到成功的路。 221、世界会向那些有目标和远见的人让路（冯两努——香港著名推销商） 222、绊脚石乃是进身之阶。 223、销售世界上第一号的产品——不是汽车，而是自己。在你成功地把自己推销给别人之前，你必须百分之百的把自己推销给自己。 224、即使爬到最高的山上，一次也只能脚踏实地地迈一步。 225、积极思考造成积极人生，消极思考造成消极人生。 226、人之所以有一张嘴，而有两只耳朵，原因是听的要比说的多一倍。 227、别想一下造出大海，必须先由小河川开始。 228、有事者，事竟成；破釜沉舟，百二秦关终归楚；苦心人，天不负；卧薪尝胆，三千越甲可吞吴。 229、以诚感人者，人亦诚而应。 230、积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。 231、出门走好路，出口说好话，出手做好事。 232、旁观者的姓名永远爬不到比赛的计分板上。 233、怠惰是贫穷的制造厂。 234、莫找借口失败，只找理由成功。（不为失败找理由，要为成功找方法） 235、如果我们想要更多的玫瑰花，就必须种植更多的玫瑰树。 236、伟人之所以伟大，是因为他与别人共处逆境时，别人失去了信心，他却下决心实现自己的目标。 237、世上没有绝望的处境，只有对处境绝望的人。 238、回避现实的人，未来将更不理想。 239、当你感到悲哀痛苦时，最好是去学些什么东西。学习会使你永远立于不败之地。 240、伟人所达到并保持着的高处，并不是一飞就到的，而是他们在同伴们都睡着的时候，一步步艰辛地向上爬 241、世界上那些最容易的事情中，拖延时间最不费力。 242、坚韧是成功的一大要素，只要在门上敲得够久、够大声，终会把人唤醒的。 243、人之所以能，是相信能。 244、没有口水与汗水，就没有成功的泪水。 245、一个有信念者所开发出的力量，大于99个只有兴趣者。 246、环境不会改变，解决之道在于改变自己。 247、两粒种子，一片森林。 248、每一发奋努力的背后，必有加倍的赏赐。 249、如果你希望成功，以恒心为良友，以经验为参谋，以小心为兄弟，以希望为哨兵。 250、大多数人想要改造这个世界，但却罕有人想改造自己。

寻求帮助
遇到难题时，可以向同行或专业人士请教，共同解决问题 。
下一讲预告及预备知识
下一讲内容
将详细介绍电冰箱空调器设备的安装、调试和验收规范。
预备知识
了解电冰箱空调器设备的基本结构和工作原理，熟悉相关安装和调试规范。
THANKS
感谢观看
如智能控制系统、远程故障诊断等。
环保和节能技术的推广
如高效压缩机、环保制冷剂等的应用。
新材料和新工艺的应用
如复合材料、3D打印等技术在电冰箱空调器设备中的应用。
提高自身维修技能途径和建议
多实践
通过实际操作积累经验，提高维修技能水平。
不断学习
关注行业动态，学习新技术和新知识，不断更新自己的知 识体系。
02
常见故障分析与诊断
电冰箱常见故障
01
02
03
制冷效果差
可能是由于制冷剂泄漏、 压缩机故障、冷凝器Байду номын сангаас蒸 发器脏堵等原因导致。
噪音大
可能是由于压缩机、风扇 电机或蒸发器等部件松动 或磨损所引起。
不制冷
可能是由于电源故障、温 控器故障、压缩机损坏等 原因造成。
空调器常见故障
制冷效果差
可能是由于制冷剂不足、 冷凝器或蒸发器脏堵、压 缩机性能下降等原因导致 。
维修措施
调整室内机安装水平度，清洗或更换 冷凝水管，清洗接水盘。
实践操作演示环节
演示一
电冰箱制冷系统检漏与充注制冷剂操作
演示二
空调器室内机清洗与保养操作
操作步骤
使用检漏仪检测制冷系统各部件是否泄漏，找到泄漏点后 进行处理；将制冷剂钢瓶与电冰箱低压管连接，启动压缩 机进行充注制冷剂操作。
操作步骤

操作过程中注意观察设备运行情况如有异常及时停止操作
操作完成后及时关闭电源避免浪费能源和设备损坏
日常使用保养
定期清洁：保持设备内外清洁避免灰尘堆积
检查电避免过度使用
定期检查：定期检查设备运行情况及时发现问题并解决
节能减排措施
合理选择空调和冰箱的能效等级选择节能产品
单击添加标题
电冰箱、空调器设备原理：制冷剂在压缩机中压缩成为高温高压的气体进入冷凝器中冷却成为高压液体进入蒸发器中蒸发吸收热量成为低压气体进入压缩机中再次压缩实现制冷循环。
电冰箱：通过压缩机、冷凝器、蒸发器、膨胀阀等部件实现制冷剂的循环从而降低箱内温度。
单击添加标题
主要部件功能
压缩机：将低压气体压缩成高压气体为制冷循环提供动力
电冰箱、空调器设备原理与维修
汇报人：
目录
01
添加目录标题
03
电冰箱、空调器设备维修
02
电冰箱、空调器设备原理
04
电冰箱、空调器设备操作
添加章节标题
电冰箱、空调器设备原理
工作原理简介
单击添加标题
空调器：通过压缩机、冷凝器、蒸发器、膨胀阀等部件实现制冷剂的循环从而降低室内温度。
单击添加标题
电冰箱、空调器设备原理：制冷剂在压缩机中压缩成为高温高压的气体进入冷凝器中冷却成为高压液体进入蒸发器中蒸发吸收热量成为低压气体进入压缩机中再次压缩实现制冷循环。
冷凝器：将高压气体冷却成液体释放热量
蒸发器：将液体蒸发成气体吸收热量
膨胀阀：控制制冷剂的流量和压力保证制冷效果
风扇：加速空气流动提高制冷效果
温控器：控制压缩机的工作状态保持温度恒定
制冷系统原理
制冷剂：氟利昂、氨等

力； 三个压力的测量都是在室外机气阀的维修口上，制
冷运转时为低压压力；制热运转时为高压压力；不 工作时为平衡压力。
项目空调制冷系统管路连接
返 回 上一页 下一2页7 结 束
学习导航 项目学习 项目实施 思考练习 知识扩展
1.系统压力的概念
R22的蒸发压力和蒸发温度及冷凝温度与冷凝压力的对应关系
蒸发温度 （℃）
知识扩展
项目空调制冷系统管路连接
返 回 上一页 下一1页1 结 束
学习导航 项目学习 项目实施 思考练习 知识扩展
1.抽真空操作要领
①认清三通截止阀的结构。 ②抽真空时间。 ③真空度要求。 ④防止空气渗入
为什么要进行抽真空操作？
项目空调制冷系统管路连接
返 回 上一页 下一1页2 结 束
学习导航 项目学习 项目实施 思考练习
项目空调制冷系统管路连接
返 回 上一页 下一2页9 结 束
学习导航 项目学习 项目实施
1.系统压力的概念
思考练习
知识扩展
空调在冬季制热的环境与制冷时相比，工况相差很 大。冬季室外环境温度低，所以三个压力会有较大 的变化，以空调室外环境温度5℃进行分析。
为达到理想的蒸发吸热效果，制冷设计空气作为载 冷物质时，蒸发标准温差选取10℃，所以蒸发温度 应为-5℃，对应压力为0.32 MPa。
④室外机排风没有热感。其原因是制冷剂不足 导致冷凝压力、冷凝温度都降低，排风温度也 降低；
项目空调制冷系统管路连接
返 回 上一页 下一1页5 结 束
学习导航 项目学习 项目实施 思考练习 知识扩展
1.制冷剂不足的判断
⑤排水软管排水断断续续或根本不排水。其原 因是蒸发器制冷面积减少，结露面积也减少， 凝结水量降低；

2020/7/13
一、温度控制器
1．机械式温度控制器 特点：结构简单、性能稳定、可靠，组装、调试修理方便。 （1）工作原理 组成：感温元件、波纹 管（或弹性金属膜片）、毛 细管和波动开关机构。 工作原理如图。
2020/7/13
一、温度控制器
（2）机械式温控器类型 普通型、半自动化霜型、定温复位型和风门温控型。 （3）机械式温控器的调试 根据设计需要，温控器的主要技术参数 在装配时预调好，在预调的基础上，旋转温 控器的调节旋钮进行进一步的细调，且可根 据温度要求进行自动控制。温度调节旋钮上 标有“弱”、“中”、“强”或“1”、“2”、 “3”等数字标记字样，如图所示。顺时针转 动，箭头所示数字增大，表示温度变低， “强冷”档温控器开关呈常闭状态，使压缩 机连续运转制冷，不能自动控温。
2020/7/13
第三节 温度控制器、电加热器及除霜装置 一、温度控制器 二、电加热器及除霜装置
2020/7/13
一、温度控制器
温度控制器（又称温度开关或温度继电器）：制冷系统中用来调温、 控温的装置，作用是通过调节，设定所需的控制温度，使制冷系统在选定 的某一温差范围内运行，控温过程如图所示。
[机电课件] 电冰箱、 空调器原理与维修--
制冷设备电器及控 制电路(PPT 49页)
第一节 电动机 一、单相交流异步电动机 二、全封闭压缩机电动机的技术要求
2020/7/13
一、单相交流异步电动机
单相异步电动机特点：制造方便、成本低廉、运行可靠、检修容易、 噪声小等优点，被广泛应用在电冰箱、空调器等电气中。
2020/7/13
一、起动继电器
重锤式起动继电器结构图
1. 小焊片 2. 大焊片 3. 电源线支架 4. 盖板 5. 副绕组插口 6. 主绕组插口 7. 磁力线圈 8. 外壳 9. 重锤 10. 磁力线圈 11. 动触电 12. 大焊片 13. 静触点14. T形架 15. 静触点 16. 动触 点 17. 副绕组插口 18. 主绕组插口 19. 小焊片 20. 小弹簧

制冷 原理与设备 (zhìlěng)
热能 教研室 (rènéng)
第一页，共四十五页。
第一章 绪论(xùlùn)
1. 制冷(zhìlěng)的定义 作为一门科学，制冷是指采用人工的方法在一定时间和一 定空间内将某物体或流体冷却，使其温度降到环境温度以 下，并保持这个低温。 因此，制冷不同于自然冷却。
第二十二页，共四十五页。
立式壳管式水冷冷凝器
第二十三页，共四十五页。
卧式壳管式冷凝器
第二十四页，共四十五页。
套管(tào ɡuǎn)式冷 凝器
第二十五页，共四十五页。
第二十六页，共四十五页。
第二十七页，共四十五页。
第二十八页，共四十五页。
蒸发式冷凝器 第二十九页，共四十五页。
蒸发式冷凝器
对制冷循环进行热力学的分析和计算。〔比方压缩式制冷〕
(2)研究制冷剂的性质，从而为制冷机提供性能满意的工作介质。
(3)研究实现制冷循环所必需的各种机械和技术设备，包括他们的工
作原理、性能分析、结构设计，以及制冷装置的流程组织、系统配
套设计。此外，还有热绝缘问题、制冷装置的自动化问题等等。
制冷技术的理论根底主要为热工的三大根底课程，即?工程热
蒸汽压缩式制冷、吸收式制冷、蒸汽喷射式制冷和吸
附式制冷。
蒸汽压缩式制冷和吸收式制冷是目前应用最为广泛的
两种制冷方式，也是本课程所讲述的主要内容，我们会 在以后的章节中着重讲述，本节只简单(jiǎndān)介绍其它的制冷
方式。
第十页，共四十五页。
液体气化制冷原理
第十一页，共四十五页。
第二章 蒸气(zhēnɡ qì)压缩式制冷装置
➢用人工方法构成各种人们(rén men)所希望到达的环境条件， 包括地面的各种气候变化和高空宇宙及其它特殊的要求。
