压缩空气管道安装施工方案1. 引言压缩空气管道在工业生产中起着至关重要的作用，它将压缩空气从压缩机传递到各个设备和工作站点。
良好的管道安装施工方案可以确保管道系统的可靠运行和高效性能。
本文将介绍一种压缩空气管道安装的施工方案，旨在提供一个参考框架，帮助工程师和施工人员在实践中进行指导。
2. 设计阶段在开始施工前，首先需要进行设计阶段的工作。
这个阶段的目标是确定管道系统的布局和规划，考虑以下方面：•施工环境：评估施工环境的条件，包括温度、湿度、空间以及其他限制因素。
•管道尺寸：根据实际需求和预计的空气流量确定管道的尺寸。
•材料选择：选择适当的管道材料，如镀锌钢管、不锈钢管等，具体选择应基于耐压能力、耐腐蚀性和经济性等因素。
•系统布局：确定管道的走向和布局，包括主干线、支线和配管等，确保管道系统的紧凑性和高效性。
•安全考虑：考虑管道的安全性和健壮性，包括支撑和固定方法、防火措施、防护装置等。
3. 材料准备在施工前需要进行材料准备工作，包括以下内容：•管道材料：根据设计阶段的要求，准备所需的管道材料，确保材料的质量和数量满足施工需求。
•连接件：准备适当的连接件，如弯头、法兰、接头等，确保连接件的质量和规格与管道材料相匹配。
•工具设备：准备必要的工具设备，如切割机、焊接机、扳手等，确保施工过程中能够顺利进行。
4. 施工步骤步骤1：确定管道走向根据设计阶段的要求和实际情况，确定管道的走向和布局。
在布置管道时，应注意管道系统的紧凑性和高效性。
步骤2：安装支撑和固定装置使用支撑和固定装置将管道固定在墙面或支架上，确保管道的稳固性和安全性。
支撑和固定装置的选择应基于管道的材料和重量。
步骤3：切割和连接管道根据实际需要，使用切割机将管道切割成所需的长度，并使用相应的连接件将管道连接起来。
连接过程中应注意连接件的选择和安装方法，确保连接的牢固性和密封性。
步骤4：进行焊接和密封对于需要焊接的管道连接，采用适当的焊接方法进行焊接，确保焊接的质量和强度。
一、工程概况本工程为某工厂压缩空气管道安装工程，主要包括真空吸尘管道、压缩空气管道等。
施工范围包括管道的安装、调试、试压等。
工程工期为60天，确保工程质量和安全。
二、施工准备1.技术准备（1）组织技术人员学习相关施工规范、标准，确保施工过程中的技术要求。
（2）熟悉设计图纸，掌握施工难点和重点。
（3）编制施工组织设计，明确施工范围、质量标准、工期安排等。
2.材料准备（1）管道材料：根据设计要求，选用焊接钢管或无缝钢管，DN>200mm时采用钢板卷管。
（2）阀门材料：选用截止阀，DN15～40mm采用J11T-16内螺纹截止阀，DN50mm采用41T-16法兰截止阀。
（3）其他材料：焊接材料、密封材料、连接件等。
3.设备准备（1）焊接设备：电弧焊机、氩弧焊机等。
（2）切割设备：等离子切割机、气割机等。
（3）检测设备：压力表、流量计、焊缝探伤仪等。
三、施工工艺1.施工顺序（1）施工前，按照图纸要求进行现场测量，确定管道走向、标高、支架位置等。
（2）根据施工顺序，依次进行管道安装、焊接、试压、调试等工作。
2.管道安装（1）按照设计要求，确定管道走向、标高、支架位置等。
（2）安装管道时，注意管道的平直度、坡度、垂直度等。
（3）管道连接采用焊接、法兰连接等方式。
3.焊接（1）焊接前，对焊缝进行清理，确保无油污、锈蚀等。
（2）按照焊接工艺要求，选用合适的焊接材料。
（3）焊接过程中，注意控制焊接电流、电压、焊接速度等参数。
4.试压（1）按照设计要求，对管道进行试压，确保管道强度、密封性。
（2）试压过程中，注意观察压力表、流量计等仪表，确保管道无泄漏、变形等现象。
5.调试（1）试压合格后，对管道进行调试，确保管道系统运行正常。
（2）检查管道连接处、阀门等部件，确保无泄漏、异常现象。
四、施工质量保证措施1.加强施工过程管理，严格按照施工规范、标准进行施工。
2.选用合格的施工材料、设备，确保工程质量。
3.加强施工人员培训，提高施工技能。

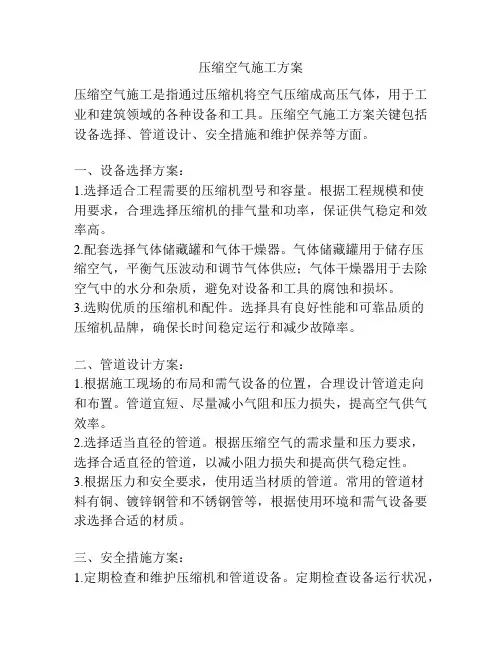

压缩空气施工方案压缩空气施工是指通过压缩机将空气压缩成高压气体，用于工业和建筑领域的各种设备和工具。
压缩空气施工方案关键包括设备选择、管道设计、安全措施和维护保养等方面。
一、设备选择方案：1.选择适合工程需要的压缩机型号和容量。
根据工程规模和使用要求，合理选择压缩机的排气量和功率，保证供气稳定和效率高。
2.配套选择气体储藏罐和气体干燥器。
气体储藏罐用于储存压缩空气，平衡气压波动和调节气体供应；气体干燥器用于去除空气中的水分和杂质，避免对设备和工具的腐蚀和损坏。
3.选购优质的压缩机和配件。
选择具有良好性能和可靠品质的压缩机品牌，确保长时间稳定运行和减少故障率。
二、管道设计方案：1.根据施工现场的布局和需气设备的位置，合理设计管道走向和布置。
管道宜短、尽量减小气阻和压力损失，提高空气供气效率。
2.选择适当直径的管道。
根据压缩空气的需求量和压力要求，选择合适直径的管道，以减小阻力损失和提高供气稳定性。
3.根据压力和安全要求，使用适当材质的管道。
常用的管道材料有铜、镀锌钢管和不锈钢管等，根据使用环境和需气设备要求选择合适的材质。
三、安全措施方案：1.定期检查和维护压缩机和管道设备。
定期检查设备运行状况，发现问题及时修理和更换设备元件，确保设备安全可靠运行。
2.设置安全阀和减压阀。
在管道系统中设置安全阀和减压阀，当压力超过设定值时，自动释放压力，防止设备和管道爆破。
3.员工必须进行相关培训和持证上岗。
操作压缩机和相关设备的员工必须经过专业培训，持证上岗，具备安全操作的能力和意识。
四、维护保养方案：1.定期检查压缩机和管道设备的油水分离器和过滤器等部件。
定期清理和更换油水分离器和过滤器，保证设备和气体的清洁和品质。
2.压缩机运行时要注意温度和润滑油的使用。
保持压缩机运行在适当的温度范围，定期更换和添加润滑油，保证设备的正常运转和寿命。
3.监测和记录压缩空气的用气量和质量。
定期监测压缩空气的用气量和质量，及时调整供气压力和管道布局，提高空气利用率和节约能源。
压缩空气管道施工及方案一、施工前期准备工作在进行压缩空气管道施工之前，必须进行一系列的准备工作，包括设计方案制定、资料准备、工程量测算、材料采购、设备准备等。
1.设计方案制定在进行压缩空气管道施工前，首先需要制定一个详细的设计方案，包括管道走向、管道规格、材料选择、连接方式、支架设计等。
设计方案要与实际情况相结合，确保施工过程中的安全与稳定。
2.资料准备在施工前，需要准备一系列的资料，包括土地使用证、施工许可证、工程图纸、图纸审查意见、施工合同等。
这些资料对于施工的正常进行是必不可少的。
3.工程量测算在进行压缩空气管道施工之前，需要对工程量进行测算，包括管道长度、管道直径、支架数量、材料用量等。
工程量测算的准确性对于施工的顺利进行十分重要。
4.材料采购根据设计方案和工程量测算结果，进行材料的采购工作。
材料的选择要符合相关的标准和要求，保证材料的质量和可靠性。
5.设备准备在施工前，需要准备施工需要的各种设备，包括焊接设备、切割设备、铣削设备、压力测试设备等。
设备的选择和准备要与施工方案相匹配，确保施工的正常进行。
二、施工工艺与流程在压缩空气管道施工过程中，需要按照一定的工艺和流程操作，确保施工的质量和安全。
1.施工工艺-管道敷设：根据设计方案和工程图纸，进行管道的敷设工作。
在进行敷设过程中，要注意管道的走向和坡度，确保管道的稳固和通畅。
-管道焊接：在敷设好的管道上进行焊接工作，确保管道的连接牢固和密封性好。
焊接过程中要注意保护焊接部位，避免出现焊缝裂纹或焊接不牢固的情况。
-支架安装：在管道敷设完成后，进行支架的安装。
支架的选择要符合相关的标准和要求，确保管道的稳固和牢固。
-管道连接：在管道焊接和支架安装完成后，进行管道的连接工作。
连接方式可以采用法兰连接、螺纹连接或焊接连接等，根据实际情况进行选择。
-压力测试：在管道连接完成后，进行压力测试，确保管道的密封性和耐压性。
测试过程中要注意安全，避免发生意外事故。

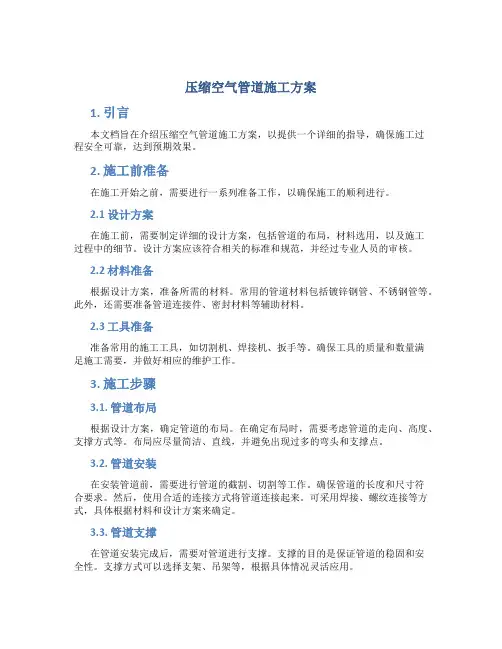

压缩空气管道施工方案1. 引言本文档旨在介绍压缩空气管道施工方案，以提供一个详细的指导，确保施工过程安全可靠，达到预期效果。
2. 施工前准备在施工开始之前，需要进行一系列准备工作，以确保施工的顺利进行。
2.1 设计方案在施工前，需要制定详细的设计方案，包括管道的布局，材料选用，以及施工过程中的细节。
设计方案应该符合相关的标准和规范，并经过专业人员的审核。
2.2 材料准备根据设计方案，准备所需的材料。
常用的管道材料包括镀锌钢管、不锈钢管等。
此外，还需要准备管道连接件、密封材料等辅助材料。
2.3 工具准备准备常用的施工工具，如切割机、焊接机、扳手等。
确保工具的质量和数量满足施工需要，并做好相应的维护工作。
3. 施工步骤3.1. 管道布局根据设计方案，确定管道的布局。
在确定布局时，需要考虑管道的走向、高度、支撑方式等。
布局应尽量简洁、直线，并避免出现过多的弯头和支撑点。
3.2. 管道安装在安装管道前，需要进行管道的截割、切割等工作。
确保管道的长度和尺寸符合要求。
然后，使用合适的连接方式将管道连接起来。
可采用焊接、螺纹连接等方式，具体根据材料和设计方案来确定。
3.3. 管道支撑在管道安装完成后，需要对管道进行支撑。
支撑的目的是保证管道的稳固和安全性。
支撑方式可以选择支架、吊架等，根据具体情况灵活应用。
3.4. 密封处理在管道的连接处和重要部位，需要进行密封处理。
可以使用密封胶、密封垫等材料来确保连接处的密封性。
密封工作的质量对管道的安全运行至关重要。
3.5. 压力测试在施工完成后，进行压力测试以确保管道的可靠性。
可使用压力表对管道进行测试，检查是否存在压力泄漏等问题。
如果发现异常情况，需要及时进行修复。
3.6. 安全检查在完成施工后，进行一次全面的安全检查。
检查管道的安装质量、支撑情况等，确保施工符合相关的安全标准和规范。
4. 施工注意事项在施工过程中，需要注意以下事项，以提高施工质量和效率。
•严格按照设计方案进行施工，避免随意变动。

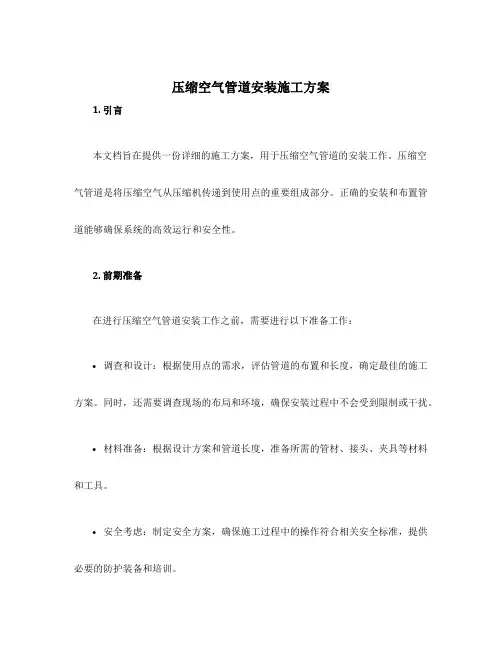

压缩空气管道安装施工方案1. 引言本文档旨在提供一份详细的施工方案，用于压缩空气管道的安装工作。
压缩空气管道是将压缩空气从压缩机传递到使用点的重要组成部分。
正确的安装和布置管道能够确保系统的高效运行和安全性。
2. 前期准备在进行压缩空气管道安装工作之前，需要进行以下准备工作：•调查和设计：根据使用点的需求，评估管道的布置和长度，确定最佳的施工方案。
同时，还需要调查现场的布局和环境，确保安装过程中不会受到限制或干扰。
•材料准备：根据设计方案和管道长度，准备所需的管材、接头、夹具等材料和工具。
•安全考虑：制定安全方案，确保施工过程中的操作符合相关安全标准，提供必要的防护装备和培训。
3. 施工步骤3.1. 布置管道根据调查和设计结果，确定最佳的管道布置。
在布置过程中，需要考虑以下因素：•管道路径：根据使用点的位置和需求，合理规划管道路径，确保最短的管道长度和最小的压力损失。
•托架和支撑：根据管道的直径和长度，安装托架和支撑物，确保管道的稳定和安全。
•弯头和接头：根据管道的走向和变化，安装弯头和接头，确保管道的连贯性和可维护性。
•跨越和隧道：如果管道需要跨越或穿越其他设施或障碍物，需要采取适当的措施，确保安全和有效施工。
3.2. 安装管道在布置完管道之后，按照以下步骤进行管道的安装：1.准备管道材料和工具，确保其符合设计和安全要求。
2.按照设计方案和布置要求，逐段安装管道，连接接头和弯头。
3.使用合适的夹具和工具，确保管道连接紧密和密封。
4.检查每个连接点和管道段，确保其牢固和无漏气情况。
5.定期清理管道和接头，确保其无杂质和堵塞。
6.安装管道支撑物，确保管道的稳定和安全。
3.3. 测试和验收在完成管道的安装后，需要进行测试和验收工作，以确保管道的正常运行和符合要求：1.压力测试：使用适当的压力测试设备，对管道进行压力测试，检查是否有泄漏或渗漏现象。
2.检查和修复：根据测试结果，检查和修复可能存在的问题，确保管道的正常运行和安全性。

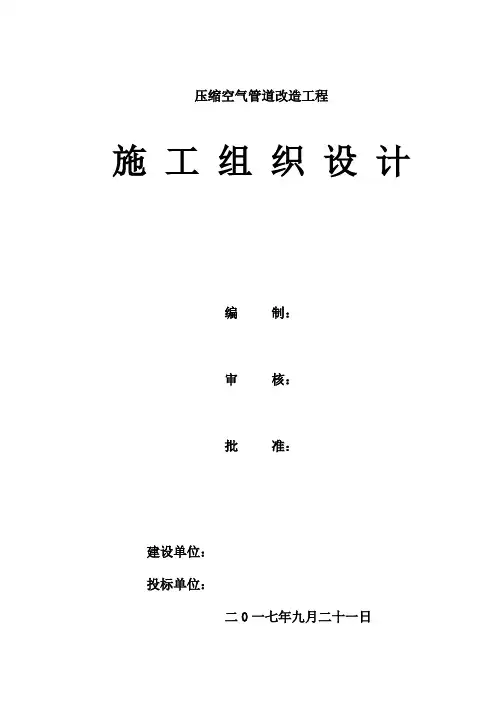

压缩空气管道改造工程施工组织设计编制：审核：批准：建设单位：投标单位：二0一七年九月二十一日目录1 工程概况2 编制依据3安全文明施工目标4质量方针及质量目标5 施工部署6施工前准备及材料进厂检验7主要施工工艺7.1拆除工艺7.2管道支吊架安装7.3管道敷设(PP-R)7.4试压7.5管道吹扫7.6盖板恢复7.7竣工验收8 确保工程质量的技术组织措施9 确保安全生产的技术组织措施10 确保文明施工的技术组织措施11 确保工期的技术组织措施12 环境保护措施1 工程概况1.1工程名称：压缩空气管道改造工程。
1.2工程范围：原有地沟内压缩空气管道拆除及地沟清理。
新安装压缩空气管道采用地沟敷设方式，共两股，每股650米，每股12个DN20阀门。
1.3质量标准：合格。
1.4施工条件：施工现场应具备施工条件。
2 编制依据2.1《冷热水用聚丙烯管道系统第1部分：总则》GB/T 18742.1-20022.2《冷热水用聚丙烯管道系统第2部分：管材》GB/T 18742.2-20022.3《冷热水用聚丙烯管道系统第3部分：管件》GB/T 18742.3-20022.4工程招标文件；2.5对施工现场踏勘、调查的情况以及我公司人员、设备等综合实力情况；2.6我单位积累的成熟技术、科技成果、施工方法及类似工程的施工经验；施工管理技术、设备装备能力及技术人员等资源情况。
2.7公司制定的技术工艺手册和安全管理规定3安全文明施工目标贯彻“安全第一，预防为主”的方针，搞好安全生产教育，把安全施工活动在全员、全施工过程、全工作日中体现出来。
做到安全、文明施工，杜绝伤亡事故的发生。
在整个工程施工过程中，积极开展“让用户满意工程”活动。
加强施工组织和现场安全文明施工管理，制定专项环境保护和文明施工措施，做到安全文明施工，建造一个优质、高效的优良建设项目。
4质量方针及质量目标4.1质量方针质量第一用户至上诚信守约塑造精品团结进取持续改进4.2质量目标(1)以质量取胜，本工程执行国家现行技术标准和技术规范，按优良工程进行目标管理。
一、工程概况本工程为某工厂压缩空气管道安装工程，包括真空吸尘管道、压缩空气管道等。
管道总长度约为2300米，主要服务于工厂的生产线及辅助设施。
工程要求按照《工业金属管道工程施工及验收规范》等相关标准进行施工。
二、施工准备1. 技术准备（1）熟悉及审查设计图纸及有关资料，确保设计合理、安全、经济。
（2）编制施工组织设计或施工方案，明确施工范围、质量标准、施工工期，落实水电等动力来源。
（3）编制施工图预算和施工预算，确保施工成本合理。
2. 材料准备（1）材料、设备确认合格，准备齐全，送到现场。
（2）所有材料进场时应对品种规格、外观等进行验收，包装应完好，材料表面无划痕及外力冲击破损。
三、施工步骤1. 管道铺设（1）根据设计图纸，确定管道走向、管径、壁厚等参数。
（2）按照管道走向，开挖沟槽，沟槽深度应满足管道埋设要求。
（3）在沟槽内铺设管道，管道应保持水平，管道接口处应采用专用连接件连接。
（4）管道铺设完成后，进行管道固定，确保管道在运行过程中不发生位移。
2. 管道连接（1）管道连接采用焊接、法兰连接等方式，确保连接牢固、密封。
（2）焊接作业应按照焊接工艺要求进行，确保焊接质量。
（3）法兰连接时，应确保法兰面平整，垫片压紧，连接牢固。
3. 管道测试（1）管道安装完成后，进行管道吹扫，清除管道内的杂物。
（2）进行管道压力测试，确保管道承受工作压力。
（3）进行管道泄漏检测，确保管道无泄漏。
四、施工注意事项1. 施工过程中，应严格按照设计图纸及施工规范进行施工，确保施工质量。
2. 施工现场应保持整洁，防止杂物掉入管道。
3. 施工过程中，注意安全防护，确保施工人员人身安全。
4. 施工完成后，对管道进行验收，确保管道满足设计要求。
五、施工进度安排1. 施工前期准备：5天2. 管道铺设：10天3. 管道连接：5天4. 管道测试：3天5. 施工验收：3天总计：26天通过以上施工方案，确保压缩空气管道工程顺利完成，为工厂生产提供稳定、可靠的压缩空气供应。

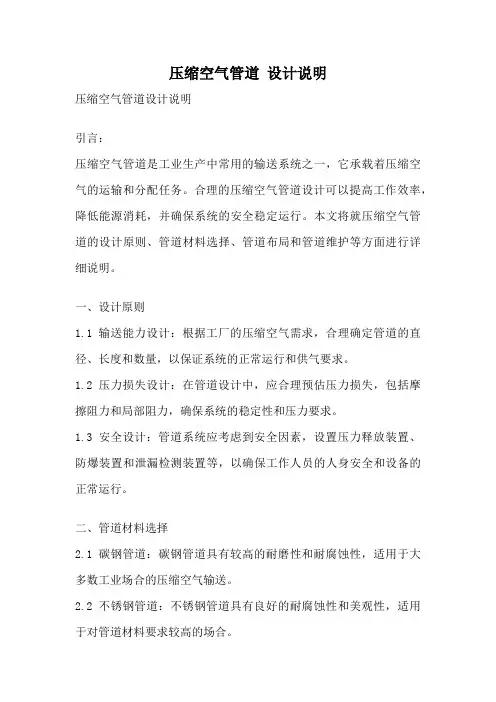

压缩空气管道设计说明压缩空气管道设计说明引言：压缩空气管道是工业生产中常用的输送系统之一，它承载着压缩空气的运输和分配任务。
合理的压缩空气管道设计可以提高工作效率，降低能源消耗，并确保系统的安全稳定运行。
本文将就压缩空气管道的设计原则、管道材料选择、管道布局和管道维护等方面进行详细说明。
一、设计原则1.1 输送能力设计：根据工厂的压缩空气需求，合理确定管道的直径、长度和数量，以保证系统的正常运行和供气要求。
1.2 压力损失设计：在管道设计中，应合理预估压力损失，包括摩擦阻力和局部阻力，确保系统的稳定性和压力要求。
1.3 安全设计：管道系统应考虑到安全因素，设置压力释放装置、防爆装置和泄漏检测装置等，以确保工作人员的人身安全和设备的正常运行。
二、管道材料选择2.1 碳钢管道：碳钢管道具有较高的耐磨性和耐腐蚀性，适用于大多数工业场合的压缩空气输送。
2.2 不锈钢管道：不锈钢管道具有良好的耐腐蚀性和美观性，适用于对管道材料要求较高的场合。
2.3 铜管道：铜管道导热性能好，适用于对传热要求较高的场合，如制冷系统。
三、管道布局3.1 管道直径：根据压缩空气的流量和压力要求，选择合适的管道直径，避免过大或过小造成的压力损失和能源浪费。
3.2 管道路径：尽量缩短管道的长度和弯曲，减少压力损失和能源消耗。
在布置管道时，应尽量避免与其他设备和管道交叉，以免影响维护和操作。
3.3 支撑和固定：为了保证管道的稳定性和安全性，应设置合适的支撑和固定装置，避免管道的振动和脱落。
四、管道维护4.1 定期检查：定期检查管道系统的连接件、阀门和泄漏情况，及时发现并修复问题，确保系统的正常运行。
4.2 清洗和排水：定期清洗管道内部的杂质和积水，防止管道堵塞和腐蚀。
4.3 保养和润滑：对于液压设备和气动设备，应定期进行保养和润滑，延长设备的使用寿命。
结论：压缩空气管道的设计是一个综合性的工程，需要考虑到输送能力、压力损失、安全性和维护等多个因素。
压缩空气管道施工及方案一、压缩空气管道的选择在进行压缩空气管道的施工之前，需要对压缩空气的使用需求进行评估。
主要包括压缩空气的使用压力、流量和使用环境等因素。
在选择管道材料时，需要考虑到管道的强度、耐压能力、耐腐蚀性以及管道的尺寸等。
常见的压缩空气管道材料有钢管、不锈钢管、聚乙烯管和镀锌管等。
钢管具有较高的强度和耐压能力，适用于较大流量和高压的压缩空气系统。
不锈钢管具有较好的耐腐蚀性能，适用于特殊环境。
聚乙烯管具有较低的成本和良好的耐腐蚀性能，适用于小流量和低压的压缩空气系统。
镀锌管具有较好的耐腐蚀性能，适用于一般的压缩空气系统。
二、压缩空气管道施工的步骤1.施工方案的制定：根据使用需求，确定管道的走向、尺寸以及管道的支撑方式等。
2.管道的安装：按照施工方案，进行管道的连接和安装。
在安装过程中，要注意管道的水平度和垂直度，以及管道连接处的密封性。
3.管道的支撑：安装好的管道需要进行支撑，以保证管道的稳定性。
支撑方式可以选择使用管夹、滑轨或者吊架等。
4.管道的固定：通过螺栓、螺丝等方式，将管道固定在支撑物上，以防止管道在使用过程中产生振动。
5.管道连接的密封：管道的连接处需要进行密封，以确保管道系统的气密性。
常用的密封材料有密封胶、胶带和螺纹密封剂等。
6.管道的测试：在进行正式使用之前，需要对管道进行测试，以确保管道系统的安全性和可靠性。
主要包括压力测试和泄漏测试等。
三、压缩空气管道施工的注意事项1.安全第一：在进行压缩空气管道的施工过程中，要注意人身安全，严禁违反操作规程和操作规范。
2.管道设计合理：在进行管道设计时，要考虑到压力损失、管道的冷却和降温等问题，并合理选择管道的尺寸和走向。
3.管道的保护：在施工过程中，要注意管道的保护，防止管道受到外部冲击和损坏。
4.管道的维护：在使用过程中，要定期对管道进行检查和维护，及时处理管道的故障和问题。
5.管道的标识：对于管道系统中的重要部位和设备，要进行标识，以方便操作和维护。
一、工程概况及有关参数（一）工程概况本工程为山东福承隆嘉化工有限公司，二甲醚、导热油、压缩空气管道安装工程。
工程地点：沂水庐山工业园设计单位：潍坊润昌工程设计有限公司施工单位：江苏兴安建设集团有限公司工程工期：计划开工日期为2014年5月20日，竣工日期为2014年7 月1 日。
（二）管道技术参数1. 管道规格：φ420----------------------382. 管道材质：20＃钢3. 压力管道类别：GC2.GC3二、编制依据（一）GB50235-2010《工业金属管道工程施工及验收规范》（二）GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》（三）GB50316-2000《工业金属管道设计规范》（四）GB50236-2011《工业管道焊接工程施工规范》（五）GB50275-2003《压缩机、风机、泵安装工程施工及验收规范》（六）HGJ229-1991 《工业设备，管道防腐工程施工及验收规范》（七）GB7231-2003 《工业管路的基本识别色、识别符号和安全标志》（八）《压力管道安全管理及监察规定》（九）中华人民共和国国务院令第393号《建设工程安全生产管理条例》（十）业主提供的施工图纸、相关要求及施工现场条件三、管道安装施工及检验（一）施工准备工作1. 技术准备1.1. 开工前须办理好开工告知，经有关部门审批通过后方可施工。
1.2. 了解熟悉图纸、技术资料及有关标准、规范。
1.3. 认真察悉现场编制施工方案，做好深化设计，并做好与设计单位、建设单位的技术交底工作。
1.4. 准备好必要的焊接工艺卡和焊接工艺评定。
2 施工准备2.1. 查看现场，依据施工图，检查支架安装部位是否与其它管道交叉“打架”情况，检查土建基础设施，与施工图的坐标、标高是否一致。
2.2. 准备好安放设备、材料及工具的库房，划出明火作业区。
2.3. 检查准备必备的施工设备，并到现场校通接通电源。
3 管道组成件及支承件的检验3.1. 管道的组成件和支吊架材料必须有制造厂家的质量证明书，其质量不得低于国家现行标准的规定。
3.2. 管道的组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定，并进行外观检查。
3.3. 外观检查表面质量应无裂纹、缩孔、夹渣、重皮、砂眼、针孔等缺陷，凹陷及其它机械损伤的深度不应超过产品相应标准的允许偏差。
检查方法：用小锤敲击，用放大镜、卡钳和测厚仪检查。
3.4. 必须有产品的标识。
3.5. 阀门应从每批中抽查10%，且不少于1个，进行壳体压力试验和密封试验。
当不合格时，应加倍检查，仍不合格时，该批阀门不得使用。
3.6. 阀门的壳体试验压力不得小于公称压力的1.5倍，试验时间不得少于5min，以壳体填料无渗漏为合格。
密封试验以公称压力进行，以阀瓣密封面不漏为合格。
3.7. 试验合格的阀门，应及时排尽内部的积水，并吹干。
密封面上涂防锈油，关闭阀门，封闭出入口，做出明显的标记，填写“阀门试验记录”。
（二）管道支吊架制作安装1. 管道支架的类型、布置和标高均按管道汇总图制作安装，无管道汇总图的按01R417-1《室内管道支吊架》及01R417-2《装配式管道吊挂架安装图》设置安装。
2. 支吊架上的孔应采用电钻加工，不得用氧气、乙炔焰割孔，支架端部不允许有尖角和快口。
3. 管卡宜采用镀锌成型件。
4. 支吊架各部件应在组焊前校核其尺寸，确认无误后进行组对和点固焊。
点焊成形后用角尺或标准样板核对组对角度，并在平台上矫形。
5. 支吊架制作完毕后，应按施工图说明要求作好防腐处理。
6. 支吊架检验应符合下列要求。
6.1. 按施工图检查支吊架。
6.2. 管道焊缝均匀完整，外观成形良好，不得有欠焊、漏焊、裂纹和咬边等缺陷。
6.3. 管架固定牢固可靠。
6.4. 防腐层应完整、厚度均匀。
（三）管道焊接和安装1. 管道预制1.1. 管道预制按照管道施工图纸规定的数量、规格、材质并选配管道件，并按单线图标明管道系统号和按顺序标明各组成件的顺序号。
1.2. 自由管段和封闭管段的选择应合理，封闭管段按现场实际的安装长度加工。
管段的加工尺寸允许偏差应符合下表：1.4. 碳素管道宜采用机械方法切割，当采用氧乙炔火焰切割时，必须保证尺寸正确和表面平整。
1.5. 切口表面应平整、无裂纹、从皮、毛刺、缩口、熔渣、氧化物、铁屑等。
1.6. 切口断面倾斜偏差（见下图），不应大于管子外径的1%，且不超过3mm。
1.7. 预制完毕的管段，应将内部清理干净，并及时封闭管口。
2 管道组对和准备2.1. 管道焊接应按GB50235-97《工业管道工业金属管道工程施工及验收规范》的有关规定进行。
2.2. 管道焊缝位置应符合下列规定：2.2.1. 直管段上两对焊接口中心的距离不应小于管子外径。
2.2.2. 焊缝距离弯管（不包括压制弯）起弯点不得小于100mm，且不得小于管子外径。
2.2.3. 环焊缝距支、吊架净距不得小于50mm.2.2.4. 不宜在管道焊缝及其边缘上开孔。
2.3. 管道组对时坡口及其外表面清理范围：大于等于10cm，用角向砂轮机打磨去除表面的铁锈、油漆、水分等。
2.5. 管道坡口加工宜采用机械安装方法，也可采用等离子弧、氧乙炔焰等热加工方法。
采用热加工坡口后，应除去坡口表面的氧化皮、熔渣及影响接头质量的表面层，并应将凸凹不平处打磨平整。
2.6. 管道对焊口的组对应做到内部平齐，内部错边量不宜超过壁厚的10%，且不小于1mm。
壁厚不同的管道组对时，内壁允许偏差不大于1mm，外壁允许偏差不大于2mm。
2.7. 管子对口时应在距口中心200mm处测量平直度。
2.8. 焊接前的清理和准备2.8.1.预制完毕的管段应将内部清理干净，应及时封闭管口。
2.8.2.管道焊接安装前应检查所有管道组成件内部应无砂土、熔渣、铁屑或其他杂物。
2.8.3.管道穿线路、墙或板筑物时应加装套管保护，套管与管子之间的间隙不小于10mm。
2.8.4.管道上口开孔应在管段安装前完成。
2.8.5.检查法兰密封面及垫片,不得有影响密封性能的划痕、锈斑等缺陷存在。
2.8.6.管道在施工前应根据工艺评定编制焊接作业指导书2.8.7.焊材必须具有产品质量证明，并用焊箱进行适当烘烤，使用中采用保温箱保持干燥。
3 安装焊接3.1. 先将管段在地面上完成拼装组对，要求如下：3.1.1.拼装后尺寸符合设计和现场实际要求。
3.1.2.焊接外观质量检验符合要求。
3.1.3.焊缝无损检测拍片检验合格。
3.1.4.管道的地座与管道焊接完成。
3.2. 切口端面倾斜偏差受力点。
吊管道时的钢丝绳直径>Φ20mm并钢丝绳必须完好。
起吊时必须完好。
3.3. 管道安装的允许偏差符合下表要求：3.4. 焊工应按指定的焊接作业指导书施焊，焊工应在合格的项目内从事管道焊接；焊后应在焊缝边10-15mm处打上施工焊工的钢印。
3.5. 20#低碳管道焊接：3.5.1.焊接方法：手工兀极氩弧焊（TIG）+焊条电弧焊。
3.5.2.接头形式：60°V型坡口，间隙0-2mm,钝边0-2mm.3.5.3.施焊位置：水平固定（转动）对接接头和垂直固定接头。
3.5.4.焊接方法：手工钨极氩弧焊（TIG）打底，要求单面焊双面成形，根部焊透。
3.5.5.焊丝牌号：TIG-J50，直径2.5mm。
3.6. 焊条电弧焊：焊中间层和盖板，多道焊，焊妥。
3.6.1.焊条牌号：J422，直径2.5-3.2mm。
3.6.2.合格焊工项目：a.GTAM-II-2C-5/57-02b.SMAW-II-2G-5/57-F3Jc.GTAW-II-5G-5/57-02d.SMAW-II-5G-5/57-F3Je.SMAW-I/II-6FG(K)-9/57-F3J3.7. 管道安装，应及时进行支、吊架的固定和调整工作。
管子和支撑面应接触良好。
3.8. 管道施焊环境若出现下列情况之一，而未采取措施的，应停止焊接工作。
3.8.1.电弧焊焊接时，风速等于或大于8m/s，气体保护焊接时，风速等于或大于2m/s。
3.8.2.相对湿度大于90%。
3.8.3.下雨或下雪。
3.9. 钨极氩弧焊宜用铈钨棒，使用氩气的纯度在99.9%以上。
3.10. 定位焊应与正式的焊接工艺相同，定位焊的焊接长度宜为10-15cm，高宜为2-4mm,且不超过壁厚的2/3.定位焊的焊缝不得有裂纹及其他缺陷，定位焊焊缝两端，宜磨成缓坡型。
3.11. 焊接工艺要求：3.11.1.不得在焊件表面引弧或试验电流。
3.11.2.在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。
3.11.3.除焊接工艺有特殊要求外，每道焊缝应一次连续焊完，，如因故被迫中断，应采取防裂措施，在焊时必须进行检查，确保无裂纹后可继续施焊。
3.12. 焊接完成后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净。
（四）管道安装检查、检验1. 焊缝外观检查：焊缝外观应成型良好，宽度以每边盖过坡口边缘2mm为宜，角焊缝的焊角高度应符合设计规定，外形应平缓过渡。
2. 焊接接头表面应符合下列要求：2.1. 不允许有裂纹、未溶合、气孔、夹渣、飞溅等存在。
2.2. 管道缝咬边深度不应大于0.5mm，连续咬边长度不应大于100mm且焊缝两侧咬边点长不得大于该焊缝全长的10%。
2.3. 焊缝不得低于母材，焊缝余高H小于或等于1+0.2b1，且不大于3mm。
2.4. 焊接接头错边不应大于壁厚的10%，则不得大于0.4mm.(五) 管道系统压力试验1. 试验前准备管道系统试压前，应由施工单位、业主和有关部门联合检查确认下列条件：1.1. 管道系统全部按设计文件安装完毕。
1.2. 管道支、吊架形式、材料、安装位置正确、数量齐全、紧固程度、焊接质量合格。
试压用的临时加固措施安全可靠，临时盲板加置正确，标志明显，记录完整。
试用的检测仪器的量程、精度等级、鉴定有效符合规定。
（六）管道系统吹扫和冲洗1. 管道系统压力试压合格后应进行压缩空气吹扫，吹扫前应符合下列要求：1.1. 不应安装孔板、法兰连接的调节阀、节流阀、安全阀、仪表件等，对已焊在管道上的阀门和仪表，应采取相应的保护措施。
1.2. 不参与系统吹扫的设备及管道系统，应与吹扫系统隔离1.3. 吹扫压力不得超过容器和管道系统的设计压力。
1.4. 压缩空气管道必须用不含油脂的压缩空气进行吹扫，吹扫气体流速大于或等于20m/s。
1.5. 管道系统在吹扫过程中，应在排出口用白布或涂白色油漆的靶板检查，在5min内，靶板上无铁锈及其他杂物为合格。
1.6. 吹扫的顺序应为主管、支管、疏排管依次进行，吹出的赃物不得进入已清理合格的设备和管道系统，也不得随地排放污染环境。
1.7. 经吹扫合格的管道系统应及时恢复原状，并填写管道系统吹扫记录。
