半导体八大工艺顺序半导体八大工艺顺序，是指半导体制造过程中的八个主要工艺步骤。
这些工艺步骤包括晶圆清洗、光刻、沉积、刻蚀、扩散、离子注入、退火和包封。
下面将逐一介绍这些工艺步骤的顺序及其作用。
1. 晶圆清洗晶圆清洗是半导体制造过程中的第一步。
在这一步骤中，晶圆将被放入化学溶液中进行清洗，以去除表面的杂质和污染物。
这样可以确保后续工艺步骤的顺利进行，同时也可以提高器件的质量和性能。
2. 光刻光刻是半导体制造中的关键工艺步骤之一。
在这一步骤中，将使用光刻胶覆盖在晶圆表面上，并通过光刻机将图形投射到光刻胶上。
然后，利用化学溶液将未曝光的光刻胶去除，从而形成所需的图形。
3. 沉积沉积是指在晶圆表面上沉积一层薄膜的工艺步骤。
这一层薄膜可以用于改变晶圆表面的性质，增加其导电性或绝缘性。
常用的沉积方法包括化学气相沉积和物理气相沉积。
4. 刻蚀刻蚀是将多余的材料从晶圆表面去除的工艺步骤。
在这一步骤中，利用化学溶液或等离子刻蚀机将不需要的材料去除，从而形成所需的图形和结构。
5. 扩散扩散是将杂质或掺杂物diffused 到晶圆中的工艺步骤。
这一步骤可以改变晶圆的电学性质，并形成PN 结等器件结构。
常用的扩散方法包括固体扩散和液相扩散。
6. 离子注入离子注入是将离子注入到晶圆中的工艺步骤。
这可以改变晶圆的导电性和掺杂浓度，从而形成电子器件的结构。
离子注入通常在扩散之前进行。
7. 退火退火是将晶圆加热至一定温度并保持一段时间的工艺步骤。
这可以帮助晶圆中的杂质扩散和掺杂物活化，从而提高器件的性能和稳定性。
8. 包封包封是将晶圆封装在外部保护材料中的工艺步骤。
这可以保护晶圆不受外部环境的影响，同时也可以方便晶圆的安装和使用。
半导体制造过程中的八大工艺顺序是一个复杂而精密的过程。
每个工艺步骤都起着至关重要的作用，只有严格按照顺序进行，才能生产出高质量的半导体器件。
希望通过本文的介绍，读者对半导体制造过程有了更深入的了解。
光刻和蚀刻技术? 光刻和蚀刻技术，用光胶、掩膜、和紫外光进行微制造，由薄膜沉积，光刻和蚀刻三个工序组成。
? 光刻前首先要在基片表面覆盖一层薄膜，薄膜的厚度为数埃到几十微米，称为薄膜沉积。
然后在薄膜表面用甩胶机均匀地覆盖上一层光胶，将掩膜上微流控芯片设计图案通过曝光成像的原理转移到光胶层的工艺过程称为光刻。
? 光刻的质量则取决于光抗蚀剂（有正负之分）和光刻掩膜版的质量。
掩膜的基本功能是基片受到光束照射（如紫外光）时，在图形区和非图形区产生不同的光吸收和透过能力。
? 蚀刻是在光刻过的基片上可通过湿刻（wet etching）和干刻（dry etching）等方法将阻挡层上的平面二维图形加工成具有一定深度的立体结构。
选用适当的蚀刻剂，使它对光胶、薄膜和基片材料的腐蚀速度不同，可以在薄膜或基片上产生所需的微结构。
? 复杂的微结构可通过多次重复薄膜沉积－光刻－蚀刻这三个工序来完成。
? 微流控基片通过预处理，涂胶，前烘，曝光，显影及坚膜，去胶等步骤后，材料上呈现所需要的图形，即通道网络。
盖板与微流控芯片基片的封接? 基片和盖板封接后形成封闭的小池，可用来储存试剂或安装电极。
试剂必须要通过芯片上的小孔才能进入通道网络，所以通过微加工技术所制得的具有不同结构和功能单元的微流控芯片基片，在与盖板封接之前必须在微通道末端打一小孔，组装成微流控成品才能使用。
小孔可钻在基片上，也可钻在盖板上。
? 玻璃芯片的打孔方法包括金刚石打孔法，超声波打孔法，和激光打孔法。
打孔后一定要将芯片制作和打孔过程中所残留的小颗粒、有机物和金属物等清除干净，包括化学清洗，提高芯片表面平整度，以保证封接过程顺利进行对玻璃和石英材质刻蚀的微结构一般使用热键合方法，将加工好的基片和相同材质的盖片洗净烘干对齐紧贴后平放在高温炉中，在基片和盖片上下方各放一块抛光过的石墨板，在上面的石墨板上再压一块重0.5kg的不锈钢块，在高温炉中加热键合。
? 在玻璃、石英与硅片的封接中已广泛采用阳极键合的方法。

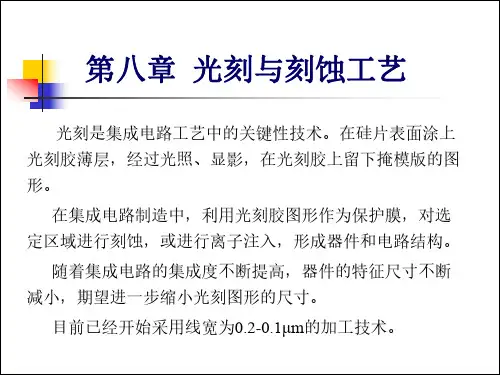

光刻与刻蚀工艺流程光刻和刻蚀是微电子加工过程中常用的两个工艺步骤。
光刻用于创建芯片上的图案，而刻蚀则用于移除不需要的材料。
以下是光刻和刻蚀的工艺流程。
光刻工艺流程：1.沉积光刻胶：首先，在硅片上沉积一层光刻胶。
这是一个具有高度选择性和可重复性的光敏聚合物材料，能够在曝光过程中改变化学性质。
2.乾燥和前处理：将光刻胶乾燥，然后对其进行前处理，例如去除表面的污垢和残留物。
3.涂布光刻胶：用涂胶机将光刻胶均匀地涂布在硅片的表面。
4.烘烤：将涂覆有光刻胶的硅片进行烘烤，以去除溶剂并使光刻胶层变得坚硬和耐久。
5.对位：将掩模对位仪对准硅片上的光刻胶层，确保光刻胶上的图案与所需的芯片图案完全一致。
6.曝光：通过紫外线照射机将光传递到光刻胶上，使其形成与掩模图案相同的图案。
7.显影：使用显影液处理光刻胶，显影液会将未曝光的部分光刻胶溶解掉，只留下曝光过的部分。
刻蚀工艺流程：1.腐蚀栅极：首先，通过化学腐蚀将栅极区域的金属材料去除，只保留未覆盖的部分，以便后续步骤。
2.沉积绝缘层：然后，在晶圆上沉积一层绝缘层材料，用以隔离电路的不同层次。
3.涂胶和曝光：使用同样的光刻胶工艺，在绝缘层表面涂覆光刻胶，并将掩模对位仪对准绝缘层上的光刻胶层。
4.显影：通过显影液处理光刻胶，保留所需的图案，暴露绝缘层。
5.刻蚀绝缘层：使用化学腐蚀或物理刻蚀技术，将未被光刻胶保护的绝缘层材料去除，使其与下方的层次保持相同的图案。
6.清洗和检验：最后，对晶圆进行清洗，以去除残留的光刻胶和刻蚀剂。
然后，对刻蚀图案进行检验，确保其质量和精确度。
这就是光刻和刻蚀的工艺流程。
通过这些步骤，可以在微电子芯片上创建复杂的电路和结构，以实现功能丰富的科技产品。
半导体八大工艺顺序半导体八大工艺顺序是指半导体器件制造过程中的八个主要工艺步骤。
这些工艺步骤的顺序严格按照一定的流程进行，确保半导体器件的质量和性能。
下面将逐一介绍这八大工艺顺序。
第一步是晶圆清洁工艺。
在半导体器件制造过程中，晶圆是最基本的材料。
晶圆清洁工艺旨在去除晶圆表面的杂质和污染物，确保后续工艺步骤的顺利进行。
第二步是光刻工艺。
光刻工艺是将图形模式转移到晶圆表面的关键步骤。
通过光刻工艺，可以在晶圆表面形成所需的图形结构，为后续工艺步骤提供准确的参考。
第三步是沉积工艺。
沉积工艺是将材料沉积到晶圆表面的过程，包括化学气相沉积、物理气相沉积和溅射等技术。
通过沉积工艺，可以在晶圆表面形成所需的材料结构。
第四步是刻蚀工艺。
刻蚀工艺是将多余的材料从晶圆表面去除的过程，以形成所需的图形结构。
刻蚀工艺通常使用化学刻蚀或物理刻蚀的方式进行。
第五步是离子注入工艺。
离子注入工艺是向晶圆表面注入掺杂物质的过程，以改变晶体的电学性质。
通过离子注入工艺，可以实现半导体器件的掺杂和调控。
第六步是热处理工艺。
热处理工艺是将晶圆置于高温环境中进行退火、烘烤或氧化等处理的过程。
通过热处理工艺，可以改善晶体的结晶质量和电学性能。
第七步是清洗工艺。
清洗工艺是在制造过程中对晶圆进行清洗和去除残留污染物的过程，以确保半导体器件的质量和可靠性。
第八步是封装测试工艺。
封装测试工艺是将完成的半导体器件封装成最终产品，并进行性能测试和质量检验的过程。
通过封装测试工艺，可以确保半导体器件符合规格要求，并具有稳定可靠的性能。
总的来说，半导体八大工艺顺序是半导体器件制造过程中的关键步骤，每个工艺步骤都至关重要，任何一环节的不慎都可能影响整个制造过程的质量和性能。
通过严格按照八大工艺顺序进行制造，可以确保半导体器件具有优良的性能和可靠性，从而满足现代电子产品对半导体器件的高要求。
光刻与刻蚀工艺流程光刻和刻蚀是半导体工艺中重要的步骤，用于制备芯片中的电路。
光刻是一种通过使用光敏剂和光刻胶来转移图案到硅片上的技术。
刻蚀则是指使用化学物质或物理能量来去除或改变表面的材料。
光刻工艺流程分为四个主要步骤：准备硅片、涂敷光刻胶、曝光和开发。
首先，准备硅片。
这包括清洗硅片表面以去除杂质和污染物，然后通过浸泡于化学溶液中或使用化学气相沉积等方法在硅片上形成一层光刻胶的基础层。
第二步是涂敷光刻胶。
将光刻胶倒入旋转涂胶机的旋转碟中，然后将硅片放置在碟上。
通过旋转碟和光刻胶的黏度控制，使光刻胶均匀地铺在硅片上。
光刻胶的厚度取决于所需的图案尺寸和深度。
第三步是曝光。
在光刻机中，将掩膜对准硅片，然后使用紫外线照射光刻胶。
掩膜是一个透明的玻璃或石英板，上面有所需的电路图案。
曝光过程中，光刻胶中的光敏剂会发生化学反应，使得光刻胶在被曝光的区域变得溶解性，而未被曝光的区域仍保持完整。
最后一步是开发。
在开发过程中，使用盐酸、溶液或者有机溶剂等化学溶液将未曝光的光刻胶从硅片上溶解掉。
溶解后就会出现光刻胶的图案，这相当于将掩膜中的图案转移到硅片上。
在完成开发后，再对硅片进行清洗和干燥的处理。
刻蚀工艺流程通常根据需要的深度和形状来选择不同的刻蚀技术。
常见的刻蚀技术有湿刻蚀和干刻蚀。
湿刻蚀是将硅片浸泡在一个含有化学溶液的反应槽中，溶液会去除不需要的材料。
刻蚀速度取决于化学溶液中的浓度和温度以及刻蚀时间。
湿刻蚀通常用于较浅的刻蚀深度和简单的结构。
干刻蚀是使用物理能量如等离子体来去除材料。
等离子体刻蚀分为反应离子束刻蚀(RIE)和电感耦合等离子体刻蚀(ICP)。
在等离子体刻蚀中，通过加热到高温的氩气等离子体释放离子，离子会以高速束流撞击竖立在硅片表面的物质，去除不需要的材料。
干刻蚀通常用于深刻蚀和复杂的纳米级结构。
在刻蚀过程中，为了保护不需要刻蚀的区域，通常会将硅片用光刻胶进行覆盖。
在刻蚀结束后，光刻胶可以去除，暴露出所需要的图案。
