数控铣削加工的刀路线反映了工序的加工过程，走刀路线合理与否，关系到工件的加工质量与生产效率。
尤其在数控铣削曲面零件过程中，应认真分析零件的加工要求及其结构特点，找出走刀路线中影响加工效率的因素，在保证零件加工精度和表面粗糙度要求的前提下，应尽量缩短加工路线，从而提高数控机床的加工效率，降低加工成本。
数控加工过程中刀具相对于工件的运动轨迹称为走刀路线。
走刀路线反映了工序的加工过程，确定合理的走刀路线是保证铣削加工精度和表面质量的重要工艺措施之一，也是确定数控编程的前提。
数控铣削加工中走刀路线对工件的加工精度和表面质量有直接的影响，走刀路线合理与否，还关系到加工的生产效率，因此每道工序走刀路线的确定都是非常重要的。
一、走刀路线的确定原则影响走刀路线的因素很多，有工艺方法、工件材料及状态、加工精度及表面粗糙度要求、工件刚度、加工余量、刀具的刚度及耐用度、机床类型和工件的轮廓形状等。
在确定走刀路线时，主要应遵循以下原则：(1)保证产品质量，应将保证工件的加工精度和表面粗糙度要求放在首位。
(2)在保证工件加工质量的前提下，应力求走刀路线最短，并尽量减少空行程时间，提高加工效率。
(3)在满足工件加工质量、生产效率等条件下，尽量简化数学处理的数值计算工作量，以简化编程工作。
此外，在确定走刀路线时，还要综合考虑工件、机床与刀具等多方面因素，确定一次走刀还是多次走刀，以及设计刀具的切入点与切出点，切入方向与切出方向。
在铣削加工中，还要确定是采用顺铣还是逆铣等。
二、铣削方式的选择铣削有顺铣和逆铣两种方式。
铣削加工中是采用顺铣还是逆铣，对工件表面粗糙度有较大的影响。
确定铣削方式应根据工件的加工要求，材料的性质、状态、使用机床及刀具等条件综合考虑。
由于采用顺铣方式，工件加工表面质量较好，刀齿磨损小，因此，一般情况下，尽可能采用顺铣，尤其是精铣内外轮廓、精铣铝镁合金、钛合金或耐热合金时，应尽量按顺铣方式安排走刀路线。
三、铣削曲面类零件走刀路线的确定铣削曲面类零件的走刀路线加工面为空间曲面的零件称为曲面类零件。
(1）加工路线的确定原则在数控加工中，刀具刀位点相对于工件运动的轨迹称为加工路线。
确定加工路线是编写程序前的重要步骤，加工路线的确定应遵循以下原则。
１.加工路线应保证被加工零件的精度和表面粗糙度,且效率较高。
2.使数值计算简单，以减少编程工作量。
3．应使加工路线最短，这样既可以减少程序段，又可以减少空刀时间。
此外,确定加工路线时,还要考虑工件的加工余量和机床、刀具的刚度等情况，确定是一次走刀，还是多次走刀来完成加工,以及在铣削加工中是采用顺铣还是逆铣等。
（2)辅助程序段的设计1．轮廓加工的进退刀路径设计在对零件的轮廓进行加工时,为了保证零件的加工精度和表面粗糙度符合要求,应合理地设计进退刀路径。
如图1所示,当铣削平面零件外轮廓时,一般采用立铣刀侧刃切削。
刀具切入工件时，应避免沿零件外廓的法向切入，而应沿外廓曲线延长线的切向切入,以避免在切入处产生刀具的刻痕而影响表面质量,保证零件外廓曲线平滑过渡。
同理，在切离工件时，也应避免在工件的轮廓处直接退刀，而应该沿零件轮廓延长线的切向逐渐切离工件。
图1 外轮廓加工刀具的切入切出图2 内轮廓加工刀具的切入和切出１铣削封闭的内轮廓表面时，若内轮廓曲线允许外延,则应沿切线方向切入切出。
若内轮廓曲线不允许外延(见图２)，刀具只能沿内轮廓曲线的法向切入切出，此时刀具的切入切出点应尽量选在内轮廓曲线两几何元素的交点处。
当内部几何元素相切无交点时（见图3)，为防止刀具在轮廓拐角处留下凹口，刀具切入切出点应远离拐角。
图3 内轮廓加工刀具的切入和切出2如图4所示,用圆弧插补方式铣削外整圆时,当整圆加工完毕时，不要在切点处直接退刀，而应让刀具沿切线方向多运动一段距离,以免取消刀补时,刀具与工件表面相碰,造成工件报废。
铣削内圆弧时也要遵循从切向切入的原则。
最好安排从圆弧过渡到圆弧的加工路线(见图5,这样可以提高内孔表面的加工精度和加工质量。
本篇文章来源于数控网|原文链接:2.孔加工时引伸距离的确定孔加工在确定轴向尺寸时,应考虑一些辅助尺寸，包括刀具的引入距离和超越距离。
14.4 数控加工走刀路线图
数控加工走刀路线图零件图号工序号 2 工步号 2 程序号O0002 机床型号KV650 程序段号加工内容铣心型轮廓共 6 页第 2 页
编程
校对
审批
符号
含义抬刀下刀编程原点起刀点
走刀
方向
走刀线
相交
爬斜坡铰孔行切数控加工走刀路线图零件图号工序号 3 工步号 3 程序号O0003 机床型号KV650 程序段号加工内容挖槽共 6 页第 3 页
编程
校对
审批符号
含义抬刀下刀编程原点起刀点走刀
方向
走刀线
相交
爬斜坡铰孔行切
数控加工走刀路线图零件图号工序号 5 工步号5-8 程序号O0005
钻孔
编程
校对
审批符号
含义抬刀下刀编程原点起刀点走刀
方向
走刀线
相交
爬斜坡铰孔行切
数控加工走刀路线图零件图号工序号 6 工步号13 程序号O0006 机床型号KV650 程序段号加工内容加工内球面共 6 页第 6 页
编程
校对
审批。
在选定加工方法、划分工序后，接下来就是合理安排工序的顺序。
零件的加工工序通常包括切削加工工序、热处理工序和辅助工序，合理安排好切削加工、热处理和辅助工序的顺序，并解决好工序间的衔接问题，可以提高零件的加工质量生产效率，降低加工成本。
在数控车床上加工零件，应按工序集中的原则划分工序，安排零件车削加工顺序一般遵循下列原则。
1.数控车床在零件加工中先粗后精按照粗车→半精车→精车的顺序进行，逐步提高零件的加工精度。
粗车将在较短的时间内将工件表面上的大部分加工余量切掉，这样既提高了金属切除率，又满足了精车余量均匀性要求。
若粗车后所留余量的均匀性满足不了精加工的要求，则要安排半精车，以便使精加工的余量小而均匀。
精车时，刀具沿着零件的轮廓一次走刀完成，以保证零件的加工精度。
首先进行粗加工，将虚线包围部分切除，然后进行半精加工和精加工。
2.数控车床在零件加工中先近后远这里所说的远与近，是按加工部位相对于换刀点的距离大小而言的。
通常在粗加工时，离换刀点近的部位先加工，离换刀点远的部位后加工，以便缩短刀具移动距离，减少空行程时间，并且有利于保持坯件或半成品件的刚性，改善其切削条件。
例如，当加工如图2.8所示零件时由于余量较大，粗车时，可按先车端面，再按40mm→35mm→29mm→23mm的顺序加工；精车时，如果按40mm35mm→29mm→23mm的顺序安排车削，不仅会增加刀具返回换刀点所需的空行程时间，而且还可能使台阶的外直角处产生毛刺，应该按23mm→29mm→35m→40mm的顺序加工。
如果余量不大则可以直接按直径由小到大的顺序一次加工完成，符合先近后远的原则，即离刀具近的部位先加工，离刀具远的部位后加工。
3. 数控车床在零件加工中内外交叉对既有内表面(内型、内腔)又有外表面的零件，安排加工顺序时，应先粗加工内、外表面，然后精加工内、外表面。
加工内、外表面时，通常先加工内型和内腔，然后加工外表面。
原因是控制内表面的尺寸和形状较困难，刀具刚性相应较差，刀尖(刃)的耐用度易受切削热的影响而降低，以及在加工中清除切屑较困难等。

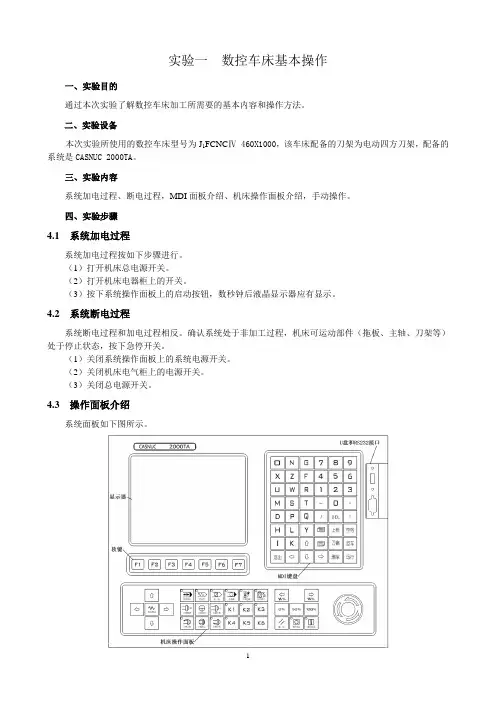

实验一数控车床基本操作一、实验目的通过本次实验了解数控车床加工所需要的基本内容和操作方法。
二、实验设备本次实验所使用的数控车床型号为J1FCNCⅣ 460X1000，该车床配备的刀架为电动四方刀架，配备的系统是CASNUC 2000TA。
三、实验内容系统加电过程、断电过程，MDI面板介绍、机床操作面板介绍，手动操作。
四、实验步骤4.1 系统加电过程系统加电过程按如下步骤进行。
（1）打开机床总电源开关。
（2）打开机床电器柜上的开关。
（3）按下系统操作面板上的启动按钮，数秒钟后液晶显示器应有显示。
4.2 系统断电过程系统断电过程和加电过程相反。
确认系统处于非加工过程，机床可运动部件（拖板、主轴、刀架等）处于停止状态，按下急停开关。
（1）关闭系统操作面板上的系统电源开关。
（2）关闭机床电气柜上的电源开关。
（3）关闭总电源开关。
4.3 操作面板介绍系统面板如下图所示。
4.3.1 MDI键盘说明4.3.4 机床操作面板常用按钮说明手动快速进给按钮。
该按钮与同时使用，运动速度按照参数设定的速度运动。
4.4 系统显示界面介绍系统上电后显示为自动方式。
显示界面的下方是系统软键，共有7个软键。
软键用来进入系统的某一个功能菜单。
需要进入某一个功能，按下需要的软键即可。
有如下几种操作方式：4.4.1 MDI方式在上电后自动方式状态下继续按〖F2〗键进入MDI方式，此时可输入一条加工程序，按〖运行〗键运行。
在MDI方式中不进行刀具半径的补偿。
图1-44.4.2 手动手动是指操作者手工操作，控制机床运动部件移动。
在系统初始状态下，按下软键〖F1〗，系统进入手动方式。
此时的界面如图1-5所示。
在手动方式下，可以实现连续移动、点动、快速运动、手轮移动。
大多数情况下，移动速度可以调整。
图1-51. 手动回零车床上电以后首先要进行回零操作。
在手动方式状态下按〖F4〗键，进入手动回零状态。
手动回零操作步骤如下。
第一步：确认机床拖板处于机床零点内侧位置。
数控走刀路线图
数控走刀路线图 零件 图号
工序号
工步号
程序号 机床 型号
CK6150
程序 段号
加工 内容
共 页
第页
编 程
校 对
审 核
符号
含义 循环点
编程 原点
换刀点
快速走刀方向 进给走 刀方向
数控走刀路线图 零件 图号
工序号
工步号
程序号 机床 型号
CK6150
程序 段号
加工 内容
共 页
第页
编 程
校 对
审 核
符号
含义 循环点
编程 原点
换刀点
快速走刀方向 进给走 刀方向
数控走刀路线图 零件 图号
工序号
工步号
程序号 机床 型号
CK6150
程序 段号
加工 内容
共 页
第页
编 程
校 对
审 核
符号
含义 循环点
编程 原点
换刀点
快速走刀方向 进给走 刀方向
数控走刀路线图 零件 图号
工序号
工步号
程序号 机床 型号
CK6150
程序 段号
加工 内容
共 页
第页
编 程 校 对
审 核
符号
含义 循环点
编程 原点
换刀点
快速走刀方向 进给走 刀方向。
数控车零件工艺设计及程序编制————————————————————————————————作者：————————————————————————————————日期：个人收集整理勿做商业用途题目: 数控车零件工艺设计及程序编制姓名: 李胜胜学院: 工学院专业：机电一体化班级：09机电一体化学号：指导教徐秀英职称: 讲师师：20 年月日成人教育学院制个人收集整理勿做商业用途摘要：本次设计主要是对数控加工工艺进行分析与具体零件图的加工,首先对数控加工技术进行了简单的介绍，然后根据零件图进行数控加工分析。
第一，根据本零件材料的加工工序、切削用量以及其他相关因素选用刀具及刀柄和零件的轮廓特点确定需要7把刀具分别为外圆粗车刀、外圆精车刀、外切槽刀、外螺纹刀、内镗孔刀、内切槽刀.第二，针对零件图图形进行编制程序，此零件为轴类零件,外轮廓由直线、圆弧和螺纹组成，零件的里面要镗出一个锥孔，在加工过程中，工件需要调头钻孔再镗孔,第三，早钻孔对刀时要先回参考点，要以孔中心作为对刀点,刀具的位置要以此来找正,使刀位点与换刀点重合.关键字:刀具的确定、走刀路线的选择、刀具的对刀点、工件的定位。
