protel99se 常用快捷键

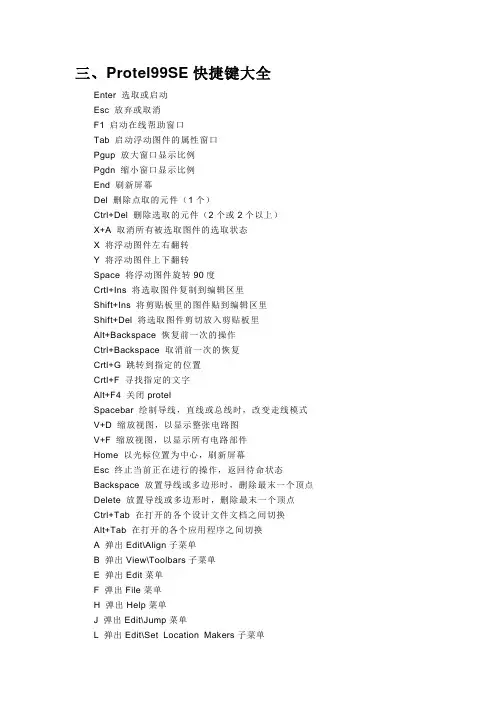

三、Protel99SE快捷键大全Enter 选取或启动Esc 放弃或取消F1 启动在线帮助窗口Tab 启动浮动图件的属性窗口Pgup 放大窗口显示比例Pgdn 缩小窗口显示比例End 刷新屏幕Del 删除点取的元件（1个）Ctrl+Del 删除选取的元件（2个或2个以上）X+A 取消所有被选取图件的选取状态X 将浮动图件左右翻转Y 将浮动图件上下翻转Space 将浮动图件旋转90度Crtl+Ins 将选取图件复制到编辑区里Shift+Ins 将剪贴板里的图件贴到编辑区里Shift+Del 将选取图件剪切放入剪贴板里Alt+Backspace 恢复前一次的操作Ctrl+Backspace 取消前一次的恢复Crtl+G 跳转到指定的位置Crtl+F 寻找指定的文字Alt+F4 关闭protelSpacebar 绘制导线，直线或总线时，改变走线模式V+D 缩放视图，以显示整张电路图V+F 缩放视图，以显示所有电路部件Home 以光标位置为中心，刷新屏幕Esc 终止当前正在进行的操作，返回待命状态Backspace 放置导线或多边形时，删除最末一个顶点Delete 放置导线或多边形时，删除最末一个顶点Ctrl+Tab 在打开的各个设计文件文档之间切换Alt+Tab 在打开的各个应用程序之间切换A 弹出Edit\Align子菜单B 弹出View\Toolbars子菜单E 弹出Edit菜单F 弹出File菜单H 弹出Help菜单J 弹出Edit\Jump菜单L 弹出Edit\Set Location Makers子菜单M 弹出Edit\Move子菜单O 弹出Options菜单P 弹出Place菜单Q PCB中mm/mil单位切换R 弹出Reports菜单S 弹出Edit\Select子菜单T 弹出Tools菜单V 弹出View菜单W 弹出Window菜单X 弹出Edit\Deselect菜单Z 弹出Zoom菜单左箭头光标左移1个电气栅格Shift+左箭头光标左移10个电气栅格右箭头光标右移1个电气栅格Shift+右箭头光标右移10个电气栅格上箭头光标上移1个电气栅格Shift+上箭头光标上移10个电气栅格下箭头光标下移1个电气栅格Shift+下箭头光标下移10个电气栅格Ctrl+1 以零件原来的尺寸的大小显示图纸Ctrl+2 以零件原来的尺寸的200%显示图纸Ctrl+4 以零件原来的尺寸的400%显示图纸Ctrl+5 以零件原来的尺寸的50%显示图纸Ctrl+F 查找指定字符Ctrl+G 查找替换字符Ctrl+B 将选定对象以下边缘为基准，底部对齐Ctrl+T 将选定对象以上边缘为基准，顶部对齐Ctrl+L 将选定对象以左边缘为基准，靠左对齐Ctrl+R 将选定对象以右边缘为基准，靠右对齐Ctrl+H 将选定对象以左右边缘的中心线为基准，水平居中排列Ctrl+V 将选定对象以上下边缘的中心线为基准，垂直居中排列Ctrl+Shift+H 将选定对象在左右边缘之间，水平均布Ctrl+Shift+V 将选定对象在上下边缘之间，垂直均布F3 查找下一个匹配字符Shift+F4 将打开的所有文档窗口平铺显示Shift+F5 将打开的所有文档窗口层叠显示Shift+单左鼠选定单个对象Crtl+单左鼠，再释放crtl 拖动单个对象Shift+Ctrl+左鼠移动单个对象按Ctrl后移动或拖动移动对象时，不受电气格点限制按Alt后移动或拖动移动对象时，保持垂直方向按Shift+Alt后移动或拖动移动对象时，保持水平方向。

Enter 选取或启动Esc 放弃或取消F1 启动在线帮助窗口Tab 启动浮动图件的属性窗口Pgup 放大窗口显示比例Pgdn 缩小窗口显示比例End 刷新屏幕Del 删除点取的元件(1个)Ctrl+Del 删除选取的元件(2个或2个以上)X+A 取消所有被选取图件的选取状态X 将浮动图件左右翻转Y 将浮动图件上下翻转Space 将浮动图件旋转90度Crtl+Ins 将选取图件复制到编辑区里Shift+Ins 将剪贴板里的图件贴到编辑区里Shift+Del 将选取图件剪切放入剪贴板里Alt+Backspace 恢复前一次的操作Ctrl+Backspace 取消前一次的恢复Crtl+G 跳转到指定的位置Crtl+F 寻找指定的文字Alt+F4 关闭protelSpacebar 绘制导线,直线或总线时,改变走线模式V+D 缩放视图,以显示整张电路图V+F 缩放视图,以显示所有电路部件Home 以光标位置为中心,刷新屏幕Esc 终止当前正在进行的操作,返回待命状态Backspace 放置导线或多边形时,删除最末一个顶点Delete 放置导线或多边形时,删除最末一个顶点Ctrl+Tab 在打开的各个设计文件文档之间切换Alt+Tab 在打开的各个应用程序之间切换A 弹出Edit\Align子菜单B 弹出View\Toolbars子菜单E 弹出Edit菜单F 弹出File菜单H 弹出Help菜单J 弹出Edit\Jump菜单L 弹出Edit\Set Location Makers子菜单M 弹出Edit\Move子菜单O 弹出Options菜单P 弹出Place菜单Q PCB中mm/mil单位切换R 弹出Reports菜单S 弹出Edit\Select子菜单T 弹出Tools菜单V 弹出View菜单W 弹出Window菜单X 弹出Edit\Deselect菜单Z 弹出Zoom菜单左箭头光标左移1个电气栅格Shift+左箭头光标左移10个电气栅格右箭头光标右移1个电气栅格Shift+右箭头光标右移10个电气栅格上箭头光标上移1个电气栅格Shift+上箭头光标上移10个电气栅格下箭头光标下移1个电气栅格Shift+下箭头光标下移10个电气栅格Ctrl+1 以零件原来的尺寸的大小显示图纸Ctrl+2 以零件原来的尺寸的200%显示图纸Ctrl+4 以零件原来的尺寸的400%显示图纸Ctrl+5 以零件原来的尺寸的50%显示图纸Ctrl+F 查找指定字符Ctrl+G 查找替换字符Ctrl+B 将选定对象以下边缘为基准,底部对齐Ctrl+T 将选定对象以上边缘为基准,顶部对齐Ctrl+L 将选定对象以左边缘为基准,靠左对齐Ctrl+R 将选定对象以右边缘为基准,靠右对齐Ctrl+H 将选定对象以左右边缘的中心线为基准,水平居中排列Ctrl+V 将选定对象以上下边缘的中心线为基准,垂直居中排列Ctrl+Shift+H 将选定对象在左右边缘之间,水平均布Ctrl+Shift+V 将选定对象在上下边缘之间,垂直均布F3 查找下一个匹配字符Shift+F4 将打开的所有文档窗口平铺显示Shift+F5 将打开的所有文档窗口层叠显示Shift+单左鼠选定单个对象Crtl+单左鼠,再释放crtl 拖动单个对象Shift+Ctrl+左鼠移动单个对象按Ctrl后移动或拖动移动对象时,不受电气格点限制按Alt后移动或拖动移动对象时,保持垂直方向按Shift+Alt后移动或拖动移动对象时,保持水平方向按*号键可以进行电路顶层和底层的切换按+、-键可以进行电路相邻层的切换PROTEL99 SE 附件安装使用说明一、安装说明:Protel99 SE附件安装非常方便,只需将光盘放入CD-ROM驱动器,双击Install.exe安装程序即可。

Protel 99 SE快捷键大全Enter——选取或启动Esc——放弃或取消F1——启动在线帮助窗Tab——启动浮动图件的属性窗口Page Up——放大窗口显示比例Page Down——缩小窗口显示比例End——刷新屏幕Del——删除点取的元件（1个）Ctrl+Del—删除选取的元件（2个或2个以上）X+A——取消所有被选取图件的选取状态X——将浮动图件左右翻转Y——将浮动图件上下翻转Space——将浮动图件旋转90度Crtl+Ins——将选取图件复制到编辑区里Shift+Ins——将剪贴板里的图件贴到编辑区里Shift+Del——将选取图件剪切放入剪贴板里Alt+Backspace——恢复前一次的操作Ctrl+Backspace——取消前一次的恢复Crtl+G——跳转到指定的位置Crtl+F——寻找指定的文字Alt+F4——关闭spacebar——绘制导线，直线或总线时，改变走线模式V+D——缩放视图，以显示整张电路图V+F——缩放视图，以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)Home——以光标位置为中心，刷新屏幕Esc——终止当前正在进行的操作，返回待命状态Backspace——放置导线或多边形时，删除最末一个顶点Delete——放置导线或多边形时，删除最末一个顶点Ctrl+Tab——在打开的各个设计文件文档之间切换Alt+Tab——在打开的各个应用程序之间切换A——弹出Edit\Align子菜单B——弹出View\Toolbars子菜单E——弹出Edit菜单F——弹出File菜单H——弹出Help菜单J——弹出Edit\Jump菜单L——弹出Edit\Set Location Makers子菜单M——弹出Edit\Move子菜单O——弹出Options菜单P——弹出Place菜单R——弹出Reports菜单S——弹出Edit\Select子菜单T——弹出Tools菜单V——弹出View菜单W——弹出Window菜单X——弹出Edit\Deselect菜单Z——弹出Zoom菜单左箭头——光标左移1个电气栅格Shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格Shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格Shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格Shift+下箭头——光标下移10个电气栅格Ctrl+1——以零件原来的尺寸的大小显示图纸Ctrl+2——以零件原来的尺寸的200%显示图纸Ctrl+4——以零件原来的尺寸的400%显示图纸Ctrl+5——以零件原来的尺寸的50%显示图纸Ctrl+F——查找指定字符Ctrl+G——查找替换字符Ctrl+B——将选定对象以下边缘为基准，底部对齐Ctrl+T——将选定对象以上边缘为基准，顶部对齐Ctrl+L——将选定对象以左边缘为基准，*左对齐Ctrl+R——将选定对象以右边缘为基准，*右对齐Ctrl+H——将选定对象以左右边缘的中心线为基准，水平居中排列Ctrl+V——将选定对象以上下边缘的中心线为基准，垂直居中排列Ctrl+shift+H——将选定对象在左右边缘之间，水平均布Ctrl+shift+V——将选定对象在上下边缘之间，垂直均布F3——查找下一个匹配字符Shift+F4——将打开的所有文档窗口平铺显示Shift+F5——将打开的所有文档窗口层叠显示Shift+单左鼠——选定单个对象Crtl+单左鼠，再释放Crtl——拖动单个对象Shift+Ctrl+左鼠——移动单个对象按Ctrl后移动或拖动——移动对象时，不受电器格点限制按Alt后移动或拖动——移动对象时，保持垂直方向按Shift+Alt后移动或拖动——移动对象时，保持水平方向Shift+F5或Shift+F4………..以层叠形式或平铺形式打开所有文档F1……….打开帮助文件Left_Click………..改变图件的焦点位置(按住鼠标左键移动)Left_Dbl_Click……….改变对象属性(双击饭票左键)Ctrl+Delete……….删除选中的图件Ctrl+Insert或Ctrl+C……….复制↑/↓←/→……….光标移动一个锁定栅格的尺寸Shift+Delete或Ctrl+C……….剪切Shift+↑/↓←/→……….光标以10倍锁定栅格的尺寸为单位移动Shift+ Left__Click……….图件被选与被选之间的切换(按住Shift键，然后单击图件可恢复原状)Ctrl+ Backspace或Alt+Backspace……….重复或取消上一次操作Ctrl+ PageDown……….对工作区进行缩放以显示所有的图件PageUp或PageDown……….对工作区以光标当前位置为中心进行缩放Home……….将光标当前位置放到工作区中心End或V/R……….刷新工作区二、原理图绘制常用快捷键；Ctrl+B / H / T……….使一组图件按底端、水平中心线或顶端对齐Ctrl+L或Ctrl+R……….使一组图件向左或右对齐Shift+Ctrl+H / V……….使一组图件水平或垂直靠中对齐Left__Hold__Down……….改变图件位置(按住鼠标左键进行移动)F2………改变图件的焦点位置(先选中图形再按F2)Ctrl+ Left__Click……….移动图件的信号线(按住Ctr同时用鼠标左键单击信号线，然后进行移动)Ctrl+ Left__ Hold__Down………移动图件的信号线(按住Ctrl，单击信号线，同时按住鼠标不放)Ctrl+G……….查找和替换F3……….查找下一个项目Ctrl+F……….查找项目Ctrl+ Home……….使光标回到文档的原点上Shift+ Ctrl+ Left__Click……….移动单个图件(同时按住Shift和Ctrl，用鼠标左键单击图件然后对图件进行移动)Ctrl+ 5 / 1 / 2 / 4……….按一定比例显示P/P：放置组件P/W：画联机P/B：画总线P/U：画总线分支线P/J：放置电路接点P/O：放置电源或地P/N：放置网络标号三、PCB常用快捷键；Left__ Hold__Down………改变图件位置(按住鼠标左键进行移动)Ctrl+Left__ Hold__Down………改变图件位置(按住Ctrl，同时按住鼠标左键进行移动)Ctrl+Return………. 改变图件位置(同时按住Ctrl和回车键)Shift+ Ctrl+ Left__Click……….改变图件的焦点位置(同时按住Shift 和Ctrl，然后单击鼠标左键)Ctrl+ Left__Click……….改变图件的焦点位置(按住Ctrl，同时按住鼠标左键不放进行调整)Return/ Shift+ Ctrl+ Left__Click……….改变图件的焦点位置Left__Dbl__Click……….改变单个图件(双击鼠标左键)Ctrl+ Left + Dbl__Click……….改变单个图件(按住Ctrl，同时单击鼠标左键)Shift+E……….文档的参数选择L……….文文件的参数选择(打开Document Options对话框中的Layers标签)Q……….文档的参数选择(公制/英制尺寸单位切换)G……….锁定栅格大小的选择设置Alt+Insert……….粘贴Ctrl+ Home或Ctrl+End……….使光标回到文档或自定义的原点上Ctrl+M……….测量距离Ctrl+H……….选择图件Ctrl+D……….参数选择设置(选择显示或隐藏绘制电路工具)Ctrl+O……….参数选择设置Shift+S……….参数选择设置(同时按住Shift和S，能显示单个工作层的图件，再按一次即可恢复)Shift+R………. 参数选择设置(可改变交互式路径的模式)Ctrl+G……….锁定栅格大小的输入设置Ctrl+U……….取消上一次操作Ctrl+Z……….对图形进行区域放大End……….刷新工作区Right__Hold__Do wn……….对图件进行平移(按住鼠标左键不放)Ctrl+PageUp或Ctrl+PageDown……….图面最大化或最小化Shift+PageUp或Shift+PageDown……….以10%为步距进行图面缩放*：切换工作层面+或-：切换到后一个或前一个工作层P/A：放置圆心弧P/C：放置组件P/D：放置尺寸标注P/E：放置边沿弧P/F：进行填充P/G：放置多边形覆铜P/O：放置坐标P/P：放置焊盘P/S：放置字符串P/T：放置线段P/V：放置过孔四、原理图常用快捷键；P/A：画圆心弧P/L：画直线P/P：画组件引脚P/R：画矩形T/C：创建一个新组件T/E：为原理图组件库浏览器窗口中选中的元器件重新命名T/R：删除原理图组件库浏览器窗口中选中的器件T/T：删除原理图组件库浏览器窗口中选中的器件的子件T/W：为原理图组件库浏览器窗口中选中的元器件创建一个新的子件五、PCB组件库常用快捷键；P/A：放置弧线P/F：进行填充P/P：放置焊盘P/S：放置字符串P/T：放置线段P/V：放置过孔T/C：创建一个新组件T/E：对浏览器窗口中选中的元器件重新命名T/R：删除浏览器窗口中选中的器件PCBVF:显示整块PCB图 LCB层面属性TT:添加泪滴 TD:设计规则检查再ALT+R完成设计规则检查TP:整块PCB参数设定 DSCB更新原理图DR:布线前参数设定 PG:铺铜DE:添加网络 DM:选择机械层RM:测量距离 AS:自动布线EME:拖动线 EMV修改铺铜UN:撤销一条网络走线TM:清出错误XT:连续选中元件DK:增加层面MV:修改铺铜 SA:全选UA:撤消所有网络走线 Q:公/英制的转换点击元件不放按L键可改变元件的层面走线时按下*可以添加过孔XA 取消选中TP 工具选项SP 选择连接的铜层ZA 显示整个PCBJL X、Y轴命令ED 删除CTRL+C或SHIFT+DELETE 复制CTRL+V或SHIFT+INSERT 粘贴CTRL+DELETE 清除L或DO或OL PCB层面属性点住元件或图层按X 可以水平翻转点住元件或图层按 Y 可以垂直翻转+或- 可切换层面PAGEUP 放大PAGEDOEN 缩小DR 布线规则设置。

Protel 99se 应用设置与快捷键一、进行设置设置对话框字体显示不全的问题运行Protel99SE,点击窗口左上角的下箭头,选"Preferences...",将"Use Client system Font For All Dialogs"前面的钩去掉。

设置画线各层的颜色按O+O键二、PCB中的快捷键打开/关闭层按"L"键,选取或取消相应的层。

切换单位按"Q"键全选按S+A键,选择板上的所有东东撤消全选按X+A键,撤消全部选择整块板显示按Z+A键或按V+F键复制己选择的对象按Ctrl + Insert键或按Ctrl + C键粘贴按Shift + Insert键或按Ctrl + V键在画线(可用快捷键"P"-"T":Place Track)按空格键切换每种画线方式,是先45度斜线再直线还是先直线后45度斜线如按Shift+空格快捷键可以多改变如下几种画线方式先直线—圆弧线—后45度斜线先直线—后垂直线先直线—圆弧线—后垂直线任意角度线先圆弧线—后直线恢复原来的选择某个对象Shift + 单击那个对象改变线的层单击那个对象,并按住,按 +或–键来改变层查找某个元件按J+C键,输入就行,例R1标注尺寸按P+D键Protel99SE快捷键大全:enter——选取或启动 esc——放弃或取消f1——启动在线帮助窗口 tab——启动浮动图件的属性窗口pgup——放大窗口显示比例 pgdn——缩小窗口显示比例end——刷新屏幕 del——删除点取的元件(1个)x——将浮动图件左右翻转 crtl+g——跳转到指定的位置y——将浮动图件上下翻转 space——将浮动图件旋转90度crtl+f——寻找指定的文字 alt+f4——关闭protel ctrl+del——删除选取的元件 x+a——取消所有被选取图件的选取状态crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作 ctrl+backspace——取消前一次的恢复spacebar——绘制导线,直线或总线时,改变走线模式v+d——缩放视图,以显示整张电路图 v+f——缩放视图,以显示所有电路部件home——以光标位置为中心,刷新屏幕backspace——放置导线或多边形时,删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换b——弹出e——弹出edit菜单 f——弹出file菜单h——弹出help菜单 o——弹出options菜单p——弹出place菜单 r——弹出reports菜单t——弹出tools菜单 v——弹出view菜单w——弹出window菜单 x——弹出z——弹出zoom菜单左箭头——光标左移1个电气栅格 shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格 shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格 shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格 shift+下箭头——光标下移10个电气栅格ctrl+Q----单位切换ctrl+Y----可使元件上下翻转ctrl+X----可使元件左右翻转ctrl+1——以零件原来的尺寸的大小显示图纸 ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸 ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符 ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准,底部对齐ctrl+t——将选定对象以上边缘为基准,顶部对齐ctrl+l——将选定对象以左边缘为基准,靠左对齐ctrl+r——将选定对象以右边缘为基准,靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准,水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准,垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间,水平均布ctrl+shift+v——将选定对象在上下边缘之间,垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示SHIFT+S----看单面板shift+f5——将打开的所有文档窗口层叠显示CTRL+左键:在移动元件时,可使与之相连的导线随其一起移动shift+单左鼠——选定单个对象crtl+单左鼠,再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时,不受电器格点限制按alt后移动或拖动——移动对象时,保持垂直方向按shift+alt后移动或拖动——移动对象时,保持水平方向编辑元件时:双击引脚,在DOT后打钩,则显示为低电平有效模样元件属性对话框中的SHEET选项,默认为*。

【实用】Protel 99 快捷键esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+g——跳转到指定的位置crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单h——弹出help菜单j——弹出edit\jump菜单l——弹出edit\set location makers子菜单m——弹出edit\move子菜单o——弹出options菜单p——弹出place菜单r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，*左对齐ctrl+r——将选定对象以右边缘为基准，*右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象shift+ctrl+左鼠——移动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向protel99快捷键（画pcb的应该很熟了）protel99快捷键在设计过程中，速度是很重要的，如果单用鼠标进行操作，不但单手负担太重容易麻木疲劳而且效率低下。

Protel 99 SE快捷键大全Enter——选取或启动Esc——放弃或取消F1——启动在线帮助窗Tab——启动浮动图件的属性窗口Page Up——放大窗口显示比例Page Down——缩小窗口显示比例End——刷新屏幕Del——删除点取的元件（1个）Ctrl+Del—删除选取的元件（2个或2个以上）X+A——取消所有被选取图件的选取状态X——将浮动图件左右翻转Y——将浮动图件上下翻转Space——将浮动图件旋转90度Crtl+Ins——将选取图件复制到编辑区里Shift+Ins——将剪贴板里的图件贴到编辑区里Shift+Del——将选取图件剪切放入剪贴板里Alt+Backspace——恢复前一次的操作Ctrl+Backspace——取消前一次的恢复Crtl+G——跳转到指定的位置Crtl+F——寻找指定的文字Alt+F4——关闭spacebar——绘制导线，直线或总线时，改变走线模式V+D——缩放视图，以显示整张电路图V+F——缩放视图，以显示所有电路部件P+P--放置焊盘(PCB)P+W--放置导线(原理图)P+T--放置网络导线(PCB)Home——以光标位置为中心，刷新屏幕Esc——终止当前正在进行的操作，返回待命状态Backspace——放置导线或多边形时，删除最末一个顶点Delete——放置导线或多边形时，删除最末一个顶点Ctrl+Tab——在打开的各个设计文件文档之间切换Alt+Tab——在打开的各个应用程序之间切换A——弹出Edit\Align子菜单B——弹出View\Toolbars子菜单E——弹出Edit菜单F——弹出File菜单H——弹出Help菜单J——弹出Edit\Jump菜单L——弹出Edit\Set Location Makers子菜单M——弹出Edit\Move子菜单O——弹出Options菜单P——弹出Place菜单R——弹出Reports菜单S——弹出Edit\Select子菜单T——弹出Tools菜单V——弹出View菜单W——弹出Window菜单X——弹出Edit\Deselect菜单Z——弹出Zoom菜单左箭头——光标左移1个电气栅格Shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格Shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格Shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格Shift+下箭头——光标下移10个电气栅格Ctrl+1——以零件原来的尺寸的大小显示图纸Ctrl+2——以零件原来的尺寸的200%显示图纸Ctrl+4——以零件原来的尺寸的400%显示图纸Ctrl+5——以零件原来的尺寸的50%显示图纸Ctrl+F——查找指定字符Ctrl+G——查找替换字符Ctrl+B——将选定对象以下边缘为基准，底部对齐Ctrl+T——将选定对象以上边缘为基准，顶部对齐Ctrl+L——将选定对象以左边缘为基准，*左对齐Ctrl+R——将选定对象以右边缘为基准，*右对齐Ctrl+H——将选定对象以左右边缘的中心线为基准，水平居中排列Ctrl+V——将选定对象以上下边缘的中心线为基准，垂直居中排列Ctrl+shift+H——将选定对象在左右边缘之间，水平均布Ctrl+shift+V——将选定对象在上下边缘之间，垂直均布F3——查找下一个匹配字符Shift+F4——将打开的所有文档窗口平铺显示Shift+F5——将打开的所有文档窗口层叠显示Shift+单左鼠——选定单个对象Crtl+单左鼠，再释放Crtl——拖动单个对象Shift+Ctrl+左鼠——移动单个对象按Ctrl后移动或拖动——移动对象时，不受电器格点限制按Alt后移动或拖动——移动对象时，保持垂直方向按Shift+Alt后移动或拖动——移动对象时，保持水平方向Shift+F5或Shift+F4………..以层叠形式或平铺形式打开所有文档F1……….打开帮助文件Left_Click………..改变图件的焦点位置(按住鼠标左键移动)Left_Dbl_Click……….改变对象属性(双击饭票左键)Ctrl+Delete……….删除选中的图件Ctrl+Insert或Ctrl+C……….复制↑/↓←/→……….光标移动一个锁定栅格的尺寸Shift+Delete或Ctrl+C……….剪切Shift+↑/↓←/→……….光标以10倍锁定栅格的尺寸为单位移动Shift+ Left__Click……….图件被选与被选之间的切换(按住Shift键，然后单击图件可恢复原状)Ctrl+ Backspace或Alt+Backspace……….重复或取消上一次操作Ctrl+ PageDown……….对工作区进行缩放以显示所有的图件PageUp或PageDown……….对工作区以光标当前位置为中心进行缩放Home……….将光标当前位置放到工作区中心End或V/R……….刷新工作区二、原理图绘制常用快捷键；Ctrl+B / H / T……….使一组图件按底端、水平中心线或顶端对齐Ctrl+L或Ctrl+R……….使一组图件向左或右对齐Shift+Ctrl+H / V……….使一组图件水平或垂直靠中对齐Left__Hold__Down……….改变图件位置(按住鼠标左键进行移动)F2………改变图件的焦点位置(先选中图形再按F2)Ctrl+ Left__Click……….移动图件的信号线(按住Ctr同时用鼠标左键单击信号线，然后进行移动)Ctrl+ Left__ Hold__Down………移动图件的信号线(按住Ctrl，单击信号线，同时按住鼠标不放)Ctrl+G……….查找和替换F3……….查找下一个项目Ctrl+F……….查找项目Ctrl+ Home……….使光标回到文档的原点上Shift+ Ctrl+ Left__Click……….移动单个图件(同时按住Shift和Ctrl，用鼠标左键单击图件然后对图件进行移动)Ctrl+ 5 / 1 / 2 / 4……….按一定比例显示P/P：放置组件P/W：画联机P/B：画总线P/U：画总线分支线P/J：放置电路接点P/O：放置电源或地P/N：放置网络标号三、PCB常用快捷键；Left__ Hold__Down………改变图件位置(按住鼠标左键进行移动)Ctrl+Left__ Hold__Down………改变图件位置(按住Ctrl，同时按住鼠标左键进行移动)Ctrl+Return………. 改变图件位置(同时按住Ctrl和回车键)Shift+ Ctrl+ Left__Click……….改变图件的焦点位置(同时按住Shift 和Ctrl，然后单击鼠标左键)Ctrl+ Left__Click……….改变图件的焦点位置(按住Ctrl，同时按住鼠标左键不放进行调整)Return/ Shift+ Ctrl+ Left__Click……….改变图件的焦点位置Left__Dbl__Click……….改变单个图件(双击鼠标左键)Ctrl+ Left + Dbl__Click……….改变单个图件(按住Ctrl，同时单击鼠标左键)Shift+E……….文档的参数选择L……….文文件的参数选择(打开Document Options对话框中的Layers标签)Q……….文档的参数选择(公制/英制尺寸单位切换)G……….锁定栅格大小的选择设置Alt+Insert……….粘贴Ctrl+ Home或Ctrl+End……….使光标回到文档或自定义的原点上Ctrl+M……….测量距离Ctrl+H……….选择图件Ctrl+D……….参数选择设置(选择显示或隐藏绘制电路工具)Ctrl+O……….参数选择设置Shift+S……….参数选择设置(同时按住Shift和S，能显示单个工作层的图件，再按一次即可恢复)Shift+R………. 参数选择设置(可改变交互式路径的模式)Ctrl+G……….锁定栅格大小的输入设置Ctrl+U……….取消上一次操作Ctrl+Z……….对图形进行区域放大End……….刷新工作区Right__Hold__Do wn……….对图件进行平移(按住鼠标左键不放)Ctrl+PageUp或Ctrl+PageDown……….图面最大化或最小化Shift+PageUp或Shift+PageDown……….以10%为步距进行图面缩放*：切换工作层面+或-：切换到后一个或前一个工作层P/A：放置圆心弧P/C：放置组件P/D：放置尺寸标注P/E：放置边沿弧P/F：进行填充P/G：放置多边形覆铜P/O：放置坐标P/P：放置焊盘P/S：放置字符串P/T：放置线段P/V：放置过孔四、原理图常用快捷键；P/A：画圆心弧P/L：画直线P/P：画组件引脚P/R：画矩形T/C：创建一个新组件T/E：为原理图组件库浏览器窗口中选中的元器件重新命名T/R：删除原理图组件库浏览器窗口中选中的器件T/T：删除原理图组件库浏览器窗口中选中的器件的子件T/W：为原理图组件库浏览器窗口中选中的元器件创建一个新的子件五、PCB组件库常用快捷键；P/A：放置弧线P/F：进行填充P/P：放置焊盘P/S：放置字符串P/T：放置线段P/V：放置过孔T/C：创建一个新组件T/E：对浏览器窗口中选中的元器件重新命名T/R：删除浏览器窗口中选中的器件PCBVF:显示整块PCB图 LCB层面属性TT:添加泪滴 TD:设计规则检查再ALT+R完成设计规则检查TP:整块PCB参数设定 DSCB更新原理图DR:布线前参数设定 PG:铺铜DE:添加网络 DM:选择机械层RM:测量距离 AS:自动布线EME:拖动线 EMV修改铺铜UN:撤销一条网络走线TM:清出错误XT:连续选中元件DK:增加层面MV:修改铺铜 SA:全选UA:撤消所有网络走线 Q:公/英制的转换点击元件不放按L键可改变元件的层面走线时按下*可以添加过孔XA 取消选中TP 工具选项SP 选择连接的铜层ZA 显示整个PCBJL X、Y轴命令ED 删除CTRL+C或SHIFT+DELETE 复制CTRL+V或SHIFT+INSERT 粘贴CTRL+DELETE 清除L或DO或OL PCB层面属性点住元件或图层按X 可以水平翻转点住元件或图层按 Y 可以垂直翻转+或- 可切换层面PAGEUP 放大PAGEDOEN 缩小DR 布线规则设置。

Protel99SE常用快捷键主要用在PCB中，SCH部分可用。

按某个字母弹出的菜单，再按弹出菜单中带下画线的字母就可执行相应命令。

如接连按fs就执行保存文档。

enter——选取或启动esc——放弃或取消f1——启动在线帮助窗口tab——启动浮动图件的属性窗口pgup——放大窗口显示比例pgdn——缩小窗口显示比例end——刷新屏幕del——删除点取的元件（1个）ctrl+del——删除选取的元件（2个或2个以上）x+a——取消所有被选取图件的选取状态x——将浮动图件左右翻转y——将浮动图件上下翻转space——将浮动图件旋转90度shift+ctrl+左鼠——移动单个对象shift+单左鼠——选定单个对象crtl+单左鼠，再释放crtl——拖动单个对象按ctrl后移动或拖动——移动对象时，不受电器格点限制按alt后移动或拖动——移动对象时，保持垂直方向按shift+alt后移动或拖动——移动对象时，保持水平方向crtl+ins——将选取图件复制到编辑区里shift+ins——将剪贴板里的图件贴到编辑区里shift+del——将选取图件剪切放入剪贴板里alt+backspace——恢复前一次的操作ctrl+backspace——取消前一次的恢复crtl+f——寻找指定的文字alt+f4——关闭protelspacebar——绘制导线，直线或总线时，改变走线模式v+d——缩放视图，以显示整张电路图v+f——缩放视图，以显示所有电路部件home——以光标位置为中心，刷新屏幕esc——终止当前正在进行的操作，返回待命状态backspace——放置导线或多边形时，删除最末一个顶点delete——放置导线或多边形时，删除最末一个顶点ctrl+tab——在打开的各个设计文件文档之间切换alt+tab——在打开的各个应用程序之间切换a——弹出edit\align子菜单b——弹出view\toolbars子菜单e——弹出edit菜单f——弹出file菜单g——网格大小设置h——弹出help菜单i——弹出元件布局菜单j——弹出edit\jump菜单(可调到元件、网络等等）l——弹出Document option对话框m——弹出edit\move子菜单n——显示、隐藏预拉线o——弹出options、preferences、layer等相关窗口p——弹出place菜单q——英制与公制切换r——弹出reports菜单s——弹出edit\select子菜单t——弹出tools菜单u——删除自动布线菜单v——弹出view菜单w——弹出window菜单x——弹出edit\deselect菜单z——弹出zoom菜单左箭头——光标左移1个电气栅格shift+左箭头——光标左移10个电气栅格右箭头——光标右移1个电气栅格shift+右箭头——光标右移10个电气栅格上箭头——光标上移1个电气栅格shift+上箭头——光标上移10个电气栅格下箭头——光标下移1个电气栅格shift+下箭头——光标下移10个电气栅格ctrl+1——以零件原来的尺寸的大小显示图纸ctrl+2——以零件原来的尺寸的200%显示图纸ctrl+4——以零件原来的尺寸的400%显示图纸ctrl+5——以零件原来的尺寸的50%显示图纸ctrl+f——查找指定字符ctrl+g——查找替换字符ctrl+b——将选定对象以下边缘为基准，底部对齐ctrl+t——将选定对象以上边缘为基准，顶部对齐ctrl+l——将选定对象以左边缘为基准，靠左对齐ctrl+r——将选定对象以右边缘为基准，靠右对齐ctrl+h——将选定对象以左右边缘的中心线为基准，水平居中排列ctrl+v——将选定对象以上下边缘的中心线为基准，垂直居中排列ctrl+shift+h——将选定对象在左右边缘之间，水平均布ctrl+shift+v——将选定对象在上下边缘之间，垂直均布f3——查找下一个匹配字符shift+f4——将打开的所有文档窗口平铺显示shift+f5——将打开的所有文档窗口层叠显示参考资料：/protel/2/new.htm。

protel99se常用快捷键protel99se应用技巧---常用快捷键PCB设计过程中，初学者大多速度很慢，限制于软件的复杂操作和庞大工作量。

但是时间就是金钱，速度无论对于减少设计成本还是缩短设计周期是很重要的，如果单用鼠标进行操作，不但单手负担太重容易麻木疲劳而且效率低下。

为此Protel提供了极为方便的快捷方式。

两手配合操作与单手操作的效率相比远不止翻倍。

X－A＝E－E－A：消释V－F：调整到满屏显示全视图V－R：刷新D－B：浏览元件库P－W：放导线（SCH）P－T：放导线（PCB）P－J：放结点SHIFT＋S：看单面板“＋““－“：换层E－H：鼠标进入选中状态E－D=CTRL+X：鼠标进入删除状态Q：公英制转换R－M：测量E－N：单个选中CTRL＋DEL：全体删除选中的目标HOME：以鼠标为中心刷新END：当前视屏刷新CTRL＋F：查找元件L：工作层的设置（很有用）弹出【Document Options】选项卡X：弹出【Edit】/【DeSelet】（取消选择）子菜单V＋F：自动设置合适大小的视图G：调出栅格设置选项Q：切换公英制*：在信号层面中切换当前层Shift+空格：转换导线的编辑方式（很有用）E－O－S：设置新原点而Protel99 封装库中原点的设置是Edit-Set Reference-（下面有三个选项），原点可以随你设置，设置Location或者中心比较规范,(可以自己按具体设置原点)E－J－N：寻找网络T－N：浏览已复制的封装库T－T：放置泪滴L＝D－O：可设置层、电气报错等O－D＝T－P＝O－P：可设置字符、覆铜等P－O：放电源VCC或地GNDP－N：放网络标号P－B：放总线CTRL+左键：在移动元件时，可使与之相连的导线随其一起移动1、SHIFT+空格：可使走线在45，90，圆弧之间切换2、编辑元件时：双击引脚，在DOT后打钩，则显示为低电平有效模样3、修改元件的引脚长短：进入编辑界面，双击其引脚，弹出对话框，PIN的默认值改为10。

protel99se中常用快捷键一，常用快捷键P/P 画元件引脚P/A 画弧线P/L 画直线P/R 画矩形T/C 创建一个新的元器件T/R 删除原理图元件库浏览器窗口中选中的元器件T/E 为原理图元件库中选中的元器件重命名T/W 为原理图元件库中选中的元器件创建一个子件T/T 删除原理图元件库中选中的元器件子件二、原理图绘制常用快捷键Ctrl + 空格键重复上一次操作Alt + 空格键取消上一次操作PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或 V/R 刷新工作区Shift + ← 光标以十倍锁定栅格的尺寸为单位左移Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移Shift + → 光标以十倍锁定栅格的尺寸为单位右移Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移Shift + Insert 粘贴Ctrl + Insert 复制Shift ＋ Delete 剪切Ctrl + Delete 删除Ctrl + F 查找元件P/P 放置元件P/W 画连线P/B 画总线P/U 画总线分支线P/J 放置电路接点P/O 放置电源或地P/N 放置网络标号三、 PCB 库元件制作常用快捷键PageUP 以光标当前位置为中心进行放大Ctrl + PageDown 显示所有图件PageDown 以光标当前位置为中心进行缩小End 或 V/R 刷新工作区Shift + ← 光标以十倍锁定栅格的尺寸为单位左移Shift + ↑ 光标以十倍锁定栅格的尺寸为单位上移Shift + → 光标以十倍锁定栅格的尺寸为单位右移Shift + ↓ 光标以十倍锁定栅格的尺寸为单位下移Ctrl + Delete 删除选中的P/A 放置弧线P/F 进行填充P/P 放置焊盘P/S 放置字符串P/T 放置线段P/V 放置过孔T/C 创建一个新的元件T/R 删除浏览器窗口中选中的元件T/E 对浏览器窗口中选中的元件重命名四、PCB 设计布线常用快捷键L 打开Document(设计)\Options(选项)对话框中的Layers 标签Q 或 V/U 公制/英制尺寸单位切换G 锁定栅格大小的选择设置Ctrl + G 锁定栅格大小的输入设置PageDown 或 PageUP 缩放画面Ctrl + PageDown 画面最小化Ctrl + PageUP 画面最大化Shift + PageDown 以10%为步距进行画面缩小Shift + PageUP 以10%为步距进行画面放大Alt + 空格键取消上一次操作Ctrl + 空格键重复上一次操作Ctrl + Delete 删除选中的+ 或－切换工作层+ 或－切换到后一个或前一个工作层↑ 或↓ 垂直移动1个锁定栅格的尺寸Shift +↑ 或Shift + ↓ 垂直移动10个锁定栅格的尺寸← 或→ 水平移动1个锁定栅格的尺寸Shift + ← 或Shift + → 水平移动10 个锁定栅格的尺寸选择全部： S+A单选目标： S+T区域内选择： S+I区域外部选择 S+O选择网络 S+N选择相同连接 S+P重复布线选择 S+C （相同的地方就可以使用此功能，比如布多片SDRAM时）选择某层面上的线 S+Y选择所有锁定目标 S+K撤销选择所有目标 X+A满屏当前视图 V+F选择区域放大视图 V+A放大视图 PageUP缩小视图 PageDown查找原坐标点 J+A查找元件 J+C查找网络 J+NPCB属性 O+DPCB选项 LPCB层堆管理 O+K网络管理 O+E添加网络类 O+C放导线 P+T放元件 P+C复制 Ctrl+C粘贴 Ctrl+V切换单位 Q改变网格 G切换走线角度 SHIFT+空格以走线端点移动 M+E打断走线移动 M+B撤销所有布线 U+A撤销单一网络布线 U+N撤销线段连接 U+C1．使用各个菜单，如 FILE，可用：ALT+F 2．全选：S+A3．不选: X+A4．全屏：V+F5．部分查看：V+A6．删除部分元件：E+D7．COPY:E+C8．PASTE:E+P9．查找元件：CTRL+F10．选择相同网络：S+NPROTELL99SE-PCB:1．全选：S+A2.。
