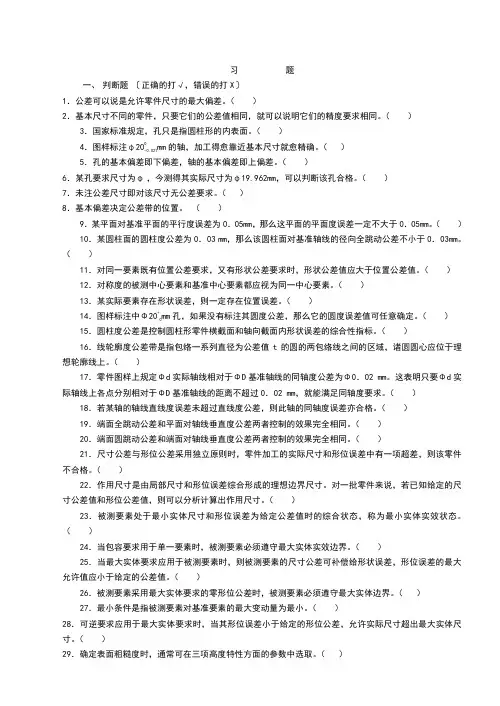

习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）4．图样标注φ200mm的轴，加工得愈靠近基本尺寸就愈精确。

（）-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6．某孔要求尺寸为φ，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。

（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

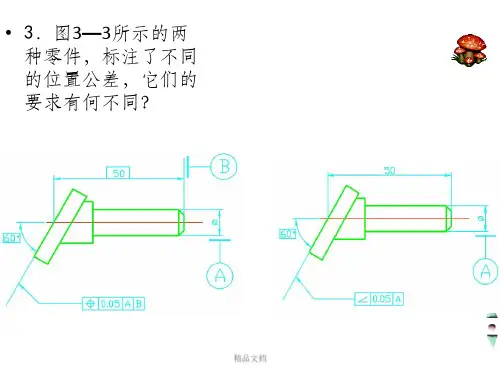

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（） 10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）14．图样标注中Φ20+15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（）21．尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

互换性课后作业及答案(总15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1.互换性的定义？所谓互换性，是指机械产品中同一规格的一批零件或部件，任取其中一件，不需作任何挑选、调整或辅助加工（如钳工修配）就能进行装配，并能保证满足机械产品的使用性能需求的一种特性2.互换性的种类？按互换性的程度可分为完全互换（绝对互换）与不完全互换（有限互换）3.互换性的作用？从使用上看，由于零件具有互换性，零件坏了，可以以新换旧，方便维修，从而提高及机器的利用率和延长机器的使用寿命。

从制造上看，互换性是组织专业化协作生产的重要基础，而专业化生产有利于采用高科技和高生产率的先进工艺和装备，从而提高生产率，提高产品质量，降低生产成本。

从设计上看，可以简化制图、计算工作，缩短设计周期，并便于采用计算机辅助设计（CAD），这对发展系列产品十分重要。

4.何谓公差它包含哪些内容零件几何参数这种允许的变动量称为公差,包括尺寸公差，形状公差，位置公差，跳动公差等。

5.何谓检测，它的用途？检测是有检验和测量组成的：检验是指确定零件的几何参数是否在规定的极限范围内，并判断其是否合格；测量是将被测量与作为计量单位的标准量进行比较，以确定被测量的具体数值的过程。

检测不仅用来评定产品质量，而且用于分析产生不合格品的原因，及时调整生产，监督工艺过程，预防废品产生。

6.何谓标准和标准化？标准一般是指技术标准，它是指对产品和工程的技术质量、规格及其检验方法等方面所作的技术规定，是从事生产、建设工作的一种共同技术依据。

标准化是指在经济、技术、科学及管理等社会实践中，对重复性事物和概念通过指定、发布和实施标准达到统一，以获得最佳只需和社会效益的全部活动过程。

7.何谓优先数系？优先数系就是对各种技术参数的数值进行协调、简化和统一的科学数值制度1.极限与配合的概念。

为使零件具有互换性，必须保证零件的尺寸、几何形状和相互位置一级表面特征技术要求的一致性。

第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。

b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。

c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。

d、灯泡坏了，买一个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

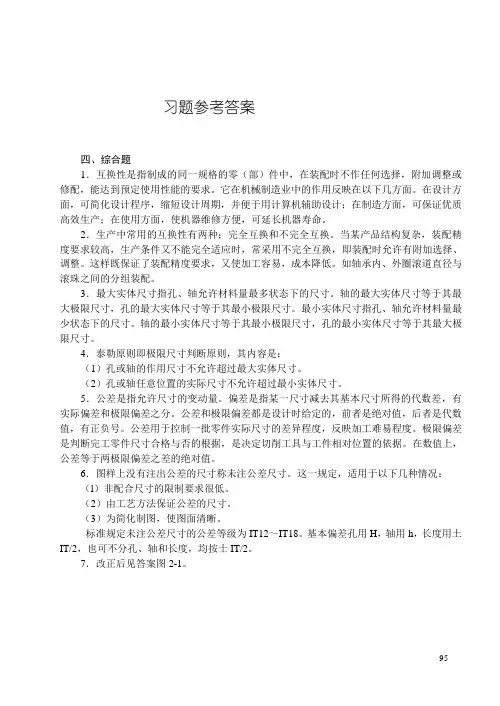

习题参考答案四、综合题1．互换性是指制成的同一规格的零（部）件中，在装配时不作任何选择，附加调整或修配，能达到预定使用性能的要求。

它在机械制造业中的作用反映在以下几方面。

在设计方面，可简化设计程序，缩短设计周期，并便于用计算机辅助设计；在制造方面，可保证优质高效生产；在使用方面，使机器维修方便，可延长机器寿命。

2．生产中常用的互换性有两种；完全互换和不完全互换。

当某产品结构复杂，装配精度要求较高，生产条件又不能完全适应时，常采用不完全互换，即装配时允许有附加选择、调整。

这样既保证了装配精度要求，又使加工容易，成本降低。

如轴承内、外圈滚道直径与滚珠之间的分组装配。

3．最大实体尺寸指孔、轴允许材料量最多状态下的尺寸。

轴的最大实体尺寸等于其最大极限尺寸，孔的最大实体尺寸等于其最小极限尺寸。

最小实体尺寸指孔、轴允许材料量最少状态下的尺寸。

轴的最小实体尺寸等于其最小极限尺寸，孔的最小实体尺寸等于其最大极限尺寸。

4．泰勒原则即极限尺寸判断原则，其内容是：（1）孔或轴的作用尺寸不允许超过最大实体尺寸。

（2）孔或轴任意位置的实际尺寸不允许超过最小实体尺寸。

5．公差是指允许尺寸的变动量。

偏差是指某一尺寸减去其基本尺寸所得的代数差，有实际偏差和极限偏差之分。

公差和极限偏差都是设计时给定的，前者是绝对值，后者是代数值，有正负号。

公差用于控制一批零件实际尺寸的差异程度，反映加工难易程度。

极限偏差是判断完工零件尺寸合格与否的根据，是决定切削工具与工件相对位置的依据。

在数值上，公差等于两极限偏差之差的绝对值。

6．图样上没有注出公差的尺寸称未注公差尺寸。

这一规定，适用于以下几种情况：（l）非配合尺寸的限制要求很低。

（2）由工艺方法保证公差的尺寸。

（3）为简化制图，使图面清晰。

标准规定未注公差尺寸的公差等级为IT12～IT18。

基本偏差孔用H，轴用h，长度用土IT/2，也可不分孔、轴和长度，均按士IT/2。

7．改正后见答案图2-1。

第一章 圆柱公差与配合1. 计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm ）。

（答案）2. 已知下列三对孔，轴相配合。

要求：（1） 分别计算三对配合的最大与最小间隙（X max ，X min ）或过盈（Y max ，Y min ）及配合公差。

（2） 分别绘出公差带图，并说明它们的配合类别。

① 孔：Φ20033.00+ 轴：Φ20065.0098.0--（答案） ② 孔：Φ35007.0018.0+- 轴：Φ350016.0-（答案） ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++（答案）3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7（答案）（2）Φ80G10/h10（答案）（3）Φ30K7/h6（答案）（4）Φ140H8/r8（答案）（5）Φ180H7/u6（答案）（6）Φ18M6/h5（答案）4．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。

（1）Φ60H9/d9（答案）（2）Φ30H8/f7（答案）（3）Φ50K7/h6（答案）（4）Φ30S7/h6（答案）（5）Φ50H7/u6（答案）参 考 答 案 第一章 圆柱公差与配合1.2.① Xmax=ES-ei=0.131mm ， Xmin=EI-es=0.065mm ，配合公差：Tx=Xmax-Xmin =0.066mm 属于间隙配合图型如图1.1图1.1② Xmax=ES-ei=0.023mm ， Ymin=Ei-es=-0.018mm ，配合公差：Ty=Xmax-Ymin=0.041mm,属于过度配合 图1.2 图型如图1.2③ Ymax=EI-es=-0.060mm ，Ymin=ES-ei=-0.011mm ， 配合公差：Ty=Ymax-Ymin=0.049mm, 属于过盈配合图型如图1.3 图1.33. （1）基孔制，轴Φ50-0.030-0.060，孔Φ500.046，间隙配合，Xmax=0.089，Xmin=0.025，配合公差：0.064图形如图1.4 图1.4（2）基轴制，轴Φ800-0.120，孔Φ80+0.130+0.010，间隙配合，Xmax=0.250，Xmin=0.010，配合公差：0.240 图形如图1.5图1.5（3） 基轴制，轴Φ300-0.013，孔Φ300.006–0.015，过渡配合，Xmax=0.019，Ymax=-0.015，配合公差：0.034图形如图1.6 图1.6（4）基孔制，轴Φ140+0.126+0.063，孔Φ140+0..063，过盈配合， Ymax=-0.126，Ymin=0，配合公差：0.126图形如图1.7 图1.7（5）基孔制，孔Φ180+0..040，轴Φ180+0.261+0.236，过盈配合，Ymax=-0.261，Ymin=-0.196，配合公差：0.055图形如图1.8图1.8（6）基轴制，轴Φ180-0.008，孔Φ18-0.004-0.015，过度配合，Xmax=0.004，Ymax=-0.015，配合公差：0.019图形如图1.9图1.94. （1） A ～H 间隙配合，同不同级君满足，通用规则：EI=es ，故与Φ60D9/h9同名且配合性质相同； 查表1-8，IT9=74查表1-10，h ：es=0，ei=-74 查表1-11，D ：EI=+100，es=174 （2） A ～H 间隙配合；同不同级均配合通用规则：EI=-es ，故与Φ30F7/h8同名且配合性质相同 查表1-8：IT7=21，IT8=33 查表1-10，h ：es=0，ei=-33 查表1-11，F ：EI=+20，es=53 （3） J ～N 过渡配合；≤IT8，采用差级配合属特殊规则： ES=-EI+A ，故可换为Φ50H7/k6 查表1-8：IT7=25，IT6=16 查表1-10，k ：ei=+2，es=18 查表1-11，H ：EI=0，ES=25 （4） P ～ZC 过盈配合；≤IT7，采用差级配合，属特殊规则： ES=-EI+A ，可换为Φ30H7/s6查表1-8：IT6=13，IT7=21 查表1-10，s ：ei=+35，es=48 查表1-11，H ：EI=0，ES=21 （5） P ～ZC 过盈配合；≤IT7，采用差级配合，属特殊规则： ES=-EI+A ，可换为Φ50U7/h6 查表1-8：IT6=16，IT7=25 查表1-10，h ：es=0，ei=-16查表1-11，U ：ES=-70+△=-61，EI=-86课后第二章习题1．试从83块一套的量块中，同时组合下列尺寸（单位为mm ）：29.875，48.98，40.79，10.56。

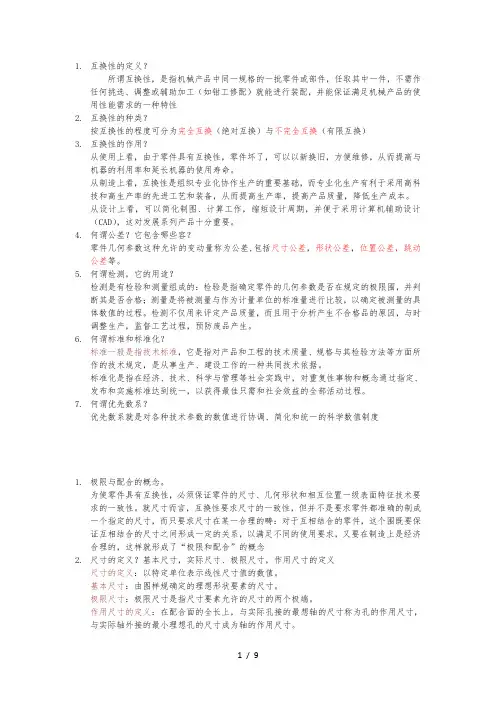

1.互换性的定义？所谓互换性，是指机械产品中同一规格的一批零件或部件，任取其中一件，不需作任何挑选、调整或辅助加工（如钳工修配）就能进行装配，并能保证满足机械产品的使用性能需求的一种特性2.互换性的种类？按互换性的程度可分为完全互换（绝对互换）与不完全互换（有限互换）3.互换性的作用？从使用上看，由于零件具有互换性，零件坏了，可以以新换旧，方便维修，从而提高与机器的利用率和延长机器的使用寿命。

从制造上看，互换性是组织专业化协作生产的重要基础，而专业化生产有利于采用高科技和高生产率的先进工艺和装备，从而提高生产率，提高产品质量，降低生产成本。

从设计上看，可以简化制图、计算工作，缩短设计周期，并便于采用计算机辅助设计（CAD），这对发展系列产品十分重要。

4.何谓公差？它包含哪些容？零件几何参数这种允许的变动量称为公差,包括尺寸公差，形状公差，位置公差，跳动公差等。

5.何谓检测，它的用途？检测是有检验和测量组成的：检验是指确定零件的几何参数是否在规定的极限围，并判断其是否合格；测量是将被测量与作为计量单位的标准量进行比较，以确定被测量的具体数值的过程。

检测不仅用来评定产品质量，而且用于分析产生不合格品的原因，与时调整生产，监督工艺过程，预防废品产生。

6.何谓标准和标准化？标准一般是指技术标准，它是指对产品和工程的技术质量、规格与其检验方法等方面所作的技术规定，是从事生产、建设工作的一种共同技术依据。

标准化是指在经济、技术、科学与管理等社会实践中，对重复性事物和概念通过指定、发布和实施标准达到统一，以获得最佳只需和社会效益的全部活动过程。

7.何谓优先数系？优先数系就是对各种技术参数的数值进行协调、简化和统一的科学数值制度1.极限与配合的概念。

为使零件具有互换性，必须保证零件的尺寸、几何形状和相互位置一级表面特征技术要求的一致性。

就尺寸而言，互换性要求尺寸的一致性，但并不是要求零件都准确的制成一个指定的尺寸，而只要求尺寸在某一合理的畴：对于互相结合的零件，这个围既要保证互相结合的尺寸之间形成一定的关系，以满足不同的使用要求，又要在制造上是经济合理的，这样就形成了“极限和配合”的概念2.尺寸的定义？基本尺寸，实际尺寸、极限尺寸，作用尺寸的定义尺寸的定义：以特定单位表示线性尺寸值的数值。

互换性习题一参考答案（P39--40）以下仅是参考答案，如果发现问题，请及时反馈。

1.1判断下列说法是否正确：（1） 一般来说，零件的实际尺寸愈接近基本尺寸愈好。

（×） （2） 公差通常为正，在个别情况下也可以为负或零。

（×） （3） 孔和轴的加工精度愈高，则其配合精度也愈高。

（√）（4） 过渡配合的孔、轴结合，由于有些可能得到间隙，有些可能得到过盈，因此过渡配合中， 有 些配合得到间隙，有些配合得到过盈。

（此题不够严密，因此略有改变） （√） （5） 若某配合的最大间隙为15μm ，配合公差为41μm ，则配合一定是过盈配合。

（√）1.2 填空（1）国家标准规定的基本偏差孔、轴各有28个，其中H 为孔的基本偏差代号，其基本偏差为下偏差，且偏差值为0；h 为轴的基本偏差代号，其基本偏差为上偏差，且偏差值为0。

（2）国家标准规定有基孔制和基轴制两种配合制度，一般应优先选用基孔制，以减少备用定值刀、量具的规格和数量，降低生产成本。

（3）国家标准规定的标准公差有20级，其中最高级为IT01，最低级为IT18,而常用的配合公差等级为IT6—IT9。

（4）配合种类分为间隙配合、过渡配合、过盈配合三大类，当相配合的孔、轴需有相对运动或经常拆装时，应选间隙配合。

1.3 试根据标题1.3中已知的数据，填写表中各空格，并按适当的比例绘制孔、轴的配合公差带图。

表题1.3 尺寸标注基本尺寸极限尺寸极限偏差公差最大 最小 上偏差下偏差 孔050.0032.012++φ φ12 12.050 12.032 +0.050 +0.032 0.018 轴072.0053.060++φ φ60 60.072 60.053 +0.072 +0.053 0.019 孔 φ30 29.959 29.938 -0.041 -0.062 0.021 轴φ5050.00549.966+0.005-0.0340.039（1） （2）（3） （4）1.4 根据表题1.4中已知的数据，填写表中各空格，并按适当的比例绘制各对配合的尺寸公差带图和配合公差带图。

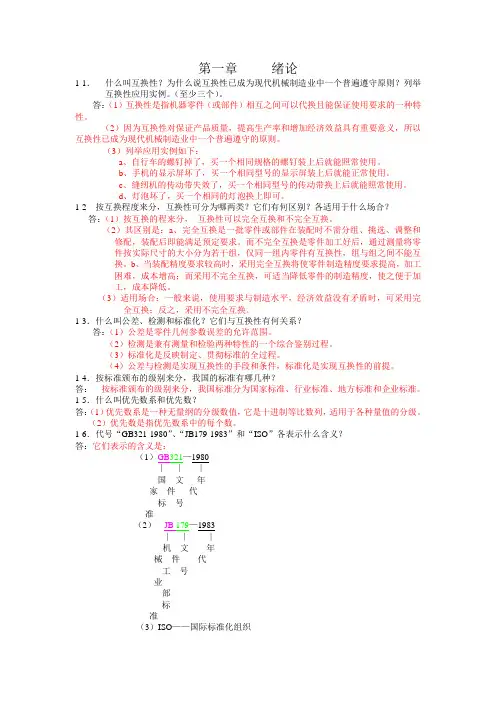

第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。

b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。

c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。

d、灯泡坏了，买一个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

互换性课后答案(共8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--课后题第一章习题第一章圆柱公差与配合基本要求：公差配合基本术语及定义，公差带图示法。

圆柱体结合的特点。

公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。

公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。

公差与配合在图纸上的标注。

1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。

2.已知下列三对孔，轴相配合。

要求：（1）分别计算三对配合的最大与最小间隙（Xmax ，Xmin）或过盈（Ymax，Ymin）及配合公差。

（2） 分别绘出公差带图，并说明它们的配合类别。

① 孔：Φ20033.00+ 轴：Φ20065.0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合（1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。

（1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。

（1）配合的基本尺寸=25mm ，X max =+，X min =+ （2）配合的基本尺寸=40mm ，Y max =，Y min = （3）配合的基本尺寸=60mm ，Y max =，Y min =+6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有—的间隙量。

习题第一章：一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（X ）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（X ）3．国家标准规定，孔只是指圆柱形的内表面。

（X ）4．从制造角度讲,基孔制的特点是先加工孔,基轴制的特点是先加工轴.( X )5．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6．有相对运动的配合应选用间隙配合,无相对运动的配合应选用过盈配合（ X ）7．未注公差尺寸即对该尺寸无公差要求。

（X ）8.某一配合，其配合公差等于孔与轴的尺寸公差之和。

( √ )9.最大实体尺寸是孔和轴的最大极限尺寸的总称。

( X )10.公差值可以是正的或负的。

( X )11.实际尺寸等于基本尺寸的零件必定合格。

( X )12.因为公差等级不同，所以φ50H7与φ50H8的基本偏差值不相等。

( X )13.尺寸公差大的一定比尺寸公差小的公差等级低。

( )14.一光滑轴与多孔配合，其配合性质不同时，应当选用基孔制配合。

(X )15.标准公差的数值与公差等级有关，而与基本偏差无关。

( √ )16.只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。

(X )17.配合H7/g6比H7/s6要紧.( X )18.基轴制过渡配合的孔,其下偏差必小于零.( √ )1、零件的基本尺寸越靠近基本尺寸，零件就越精确。

（X ）2、某图样上标注有，该孔为基孔制的孔。

（√ ）3、零件的公差值越小，零件的精度就越高。

（X）4、过渡配合包括最大间隙为零和最大过盈为零的配合。

（ X ）5、从加工工艺和经济性业考虑，选择基准时应优先选择基孔制。

（√）二、选择题（将下列题目中所有正确的论述选择出来）1．下列论述中正确的有＿AE＿。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。

C．在装配时，只要不需经过挑选就能装配，就称为有互换性。

互换性大作业答案答：（1）要求如下：①、②：滚动轴承是标准件，所以轴承内圈与轴颈的配合属于基孔制配合，轴承外圈与壳体孔的配合属基孔制的配合，滚动轴承配合的选择，实际上就是确定轴颈和外壳孔的公差带，通常，轴与内圈采用适当紧度的配合，是防止轴和内圈相对滑动的简单有效的方法，由于该滚动轴承工作情况是：旋转内圈、正常负荷、角接触球轴承及滚动轴承的内圈基本尺寸φ60，据此查第7章表7-2与内圈相配的轴颈处公差带代号为φ60k5；按固定的外圈、剖分式外壳、正常负荷，查表7-1，则与滚动轴承外圈相配的壳体孔处公差带代号为φ95j7。

③：轴承盖与箱体孔的配合，为了拆卸方便，采用间隙配合，根据①、②，该处应选择非基准制任意配合类型，其配合代号为φ95j7/g8④：套筒与轴的协调，由于该套筒的促进作用就是将轴上零件分隔以避免轴上零件出现轴向移动。

为并使套筒拆装便捷，我们使用较低的公差等级和很大的间隙。

根据①、②，可以按非基准制任一协调类型挑选出其协调代号，即为为φ60d11/k5。

⑤由于该齿轮与齿轮轴之间由键去传达运动和动力，但是，为了确保相连接可信和较好的定心精度，高文瑞用较紧的过渡阶段协调φ70h7/n6；⑥由于该半联轴器与齿轮轴之间由键来传递运动和动力，但是，为了保证连接可靠和较好的定心精度，所选配合应该偏紧一些，过盈量应该适当增大，按联轴器标准推荐选用φ60h7/s6。

答（2）：零件几何参数方面的互换性是指尺寸、形状与位置及表面粗糙度三方面的互换性：尺寸方面：根据装配图4的各处配合代号，在图5上可标出该轴各处的轴的公差带代号分别为φ60k5、φ70n6、φ60k5、φ50r6（可查表直接标出其上、下偏差表示）；形位公差方面：a、b两处基准为加装轴承处，为了确保轴承的转动精度、同轴度并考虑到测量便利，对2-φ60k6圆柱面明确提出了径向圆跳动公差建议，换算4-12其公差为0.015mm（按6级）；轴承依靠位用轴肩处明确提出端面圆跳动公差建议（由第5章表4-12确认为0.015mm）；同时，由于2-φ60k6圆柱面存有关键协调，应当使用宽容建议以确保协调性质；φ70n6圆柱面是用以安装齿轮，为了保证齿轮传递运动准确，应控制其形状误差和对2-φ60k6公共轴线的同轴度误差，查表4-12其公差为0.015mm（按6级），并考虑测量方便，规定了该圆柱面对2-φ60k6公共轴线的径向圆跳动公差；齿轮轴向靠位用轴肩，为保证齿轮左端面严密贴合，应提出端面圆跳动要求（由表4-12确定为0.015mm）；该圆柱面也是比较重要的配合面，为了保证配合性质，该表面的尺寸公差与形状公差也采用包容原则；φ50r6圆柱面就是加装半联轴器的加装基准。

互换性的意义及作用设计方面：可以最大限度地采用标准件、通用件和标准部件，大大简化了绘图和计算工作，缩短了设讣周期，加速产品更新。

有利于计算机辅助i殳计和产品的多样化。

制造方面:有利于组织专业化生产，便于釆用先进工艺和高效率的专用设备，提高产品质量和生产率，降低制造成本。

装配过程：提高装配质量，缩短装配周期。

使用维修方面：缩短机器的维护时间，节约修护费用，提高机器的使用价值。

1-6判断下面说法是否正确。

（对或错以"或X表示）（1）对大批量生产的同规格零件要求有互换性，单件生产则不必遵循互换性原则。

（X）（2）遵循互换性原则将使设计工作简化，生产效率提高，制造成本降低，使用维修方便。

（丿）（3）标准化是通过制定、发布和实施标准，并达到统一的过程，因而标准是标准化活动的核心。

（J）1-7填空：（1）零部件具有互换性必须满足三个条件，即装配前不需要挑选,装配时不调整或修配,装配后满足使用要求。

（2）在生产中釆用的分组装配法，是在设计阶段就确定了的,它属于不完全互换。

（3）为了控制加工误差，在设计时需要规定公差,在制造时需要进行检测。

（4）保证互换性生产的基础是标准化。

（5）R3 系列中10〜100 的优先数是10、16. 25> 40. 63> 100。

（6）优先数系R10系列中在1〜10的进厦中石•含生不祝先数。

它们分别为，………第二章习题2-1图样上给定的轴直径为045处（+_；）。

根据此要求加工了一批轴，实+ 0.017测后得其中最大直径（即最大实际尺寸）为mm,最小直径（即最小实际尺寸）为。

问加工后的这批轴是否全部合格（写出不合格零件的尺寸范围）为什么这批轴的尺寸公差是多少答：轴直径的技术要求045处（+[{[）决定了轴的极限尺寸为+ 0.017^max =45.033 mm 和〃= 45.017 mm。

所以轴合格条件为^max> t/min；依据题意，这批轴不能全部合格，不合格零件的尺寸为45.000 mm < d a <45.017 mm。

（完整版）互换性习题参考答案2011.9互换性与测量技术基础习题第一章：绪论一、判断题(×)1.为了使零件具有完全互换性，必须使零件的几何尺寸完全一致。

(×)2.有了公差标准，就能保证零件的互换性。

(√)3.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的公差范围内。

(√)4.完全互换的装配效率必定高于不完全互换。

二、选择题1.保证互换性生产的基础是（A）。

A．标准化B．生产现代化 C．大批量生产 D．协作化生产2.下列论述中正确的有（ADE）。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。

C．在装配时，只要不需经过挑选就能装配，就称为有互换性。

D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。

E．不完全互换不会降低使用性能，且经济效益较好。

三、填空题：1.根据零部件互换程度的不同，互换性可分（完全）互换和（不完全）互换。

2.互换性是指产品零部件在装配时要求：装配前（不经挑选），装配中（不需调整或修配），装配后（能满足功能要求）。

3.公差标准是对(几何量误差) 的限制性措施，( 采用相应的技术措施)是贯彻公差与配合制的技术保证。

4.优先数系的基本系列有: （R5 ）（R10）（R20）（R40）和R80，各系列的公比分别为：（）（）（）（）和（）。

5.公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。

6.零件几何要求的允许误差称为（几何量公差），简称（公差）。

四、问答题：1．什么叫互换性？它在机械制造业中有何作用？答：*互换性是指制成的同一规格的零(部)件中，在装配时不作任何选择，附加调整或修配，能达到预定使用性能的要求。

*它在机械制造业中的作用反映在以下几个方面：（1）在设计方面，可简化设计程序，缩短设计周期，并便于用计算机辅助设计；（2）在制造方面，可保证优质高效生产；（3）在使用方面，使机器维修方便，可延长机器寿命。

；

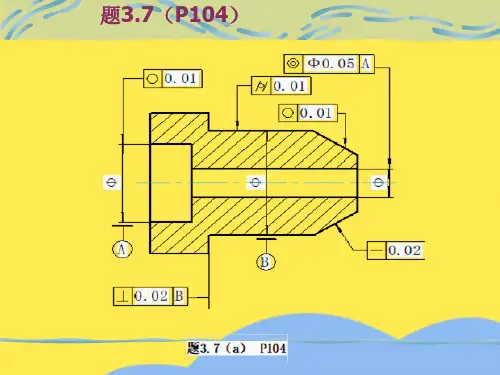

一、标明题：
1、
标明题7参照答案图
2、
标明题8参照答案图’.
3、
标明题9参照答案图
4、
标明题11参照答案图
5、
标明题12参照答案图’.
二、改错题：
1、
改错题组1（e）参照答案图改错题组1（f）参照答案图
2、改错题：
改错题2参照答案图
3、改错题：
改错题3参照答案图（此图缺“更正表面粗拙度标明错误”）
4、改错题：
’.
；
改错题4参照答案图
5、改错题：
改错题5参照答案图
6、改错题：
改错题6参照答案图’.
；
7、改错题：
改错题7参照答案图
8、改错题：
三、辨别标明题：
改错题8参照答案图
4、辨别标明题（辨别标明题图4部件）：φ；
①×φ8H9孔轴线对右边端面、φ16H6孔轴线的地点度偏差不大于
4
②孔φ16H6圆柱度公差为；
③左边锥面对φ16H6轴线的斜向圆跳动公差；
④φ30g7外圆柱面对φ16H6轴线的径向全跳动公差；
⑤φ30G7孔轴线对φ16H6轴线的同轴度偏差不大于φ；
⑥右端面对φ16H6轴线的垂直度公差为。

7、辨别标明题（辨别标明题图7“活塞销”部件）：
①上端面对下端面平行度公差为；
②φ35h6外圆柱面圆柱度偏差不大于，其轮廓的算术均匀偏差上限值为
m；
③φ22孔轴线对φ35h6圆柱轴线的同轴度公差为φ，φ22孔表面轮廓的算术平
均偏差上限值为m；
φ35h6圆柱轴线直线度公差φ；
⑤活塞销上、下两头面对φ35h6圆柱轴线的垂直度偏差不大于。

’.。
