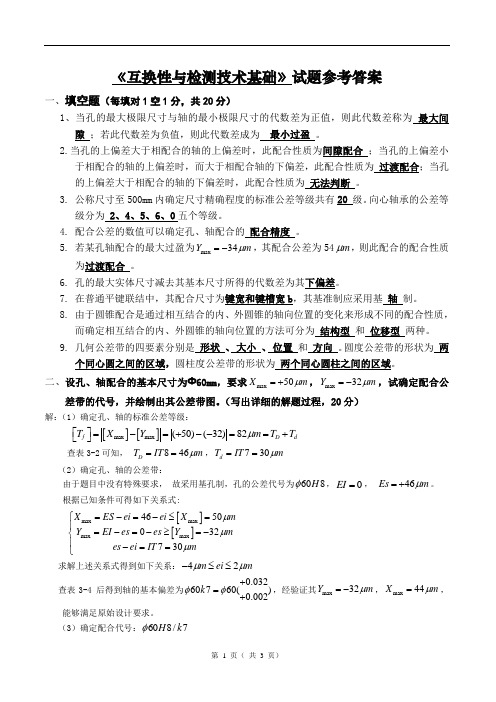

《互换性与检测技术基础》试题参考答案一、填空题（每填对1空1分，共20分）1、当孔的最大极限尺寸与轴的最小极限尺寸的代数差为正值，则此代数差称为 最大间隙 ；若此代数差为负值，则此代数差成为 最小过盈 。

2.当孔的上偏差大于相配合的轴的上偏差时，此配合性质为间隙配合 ；当孔的上偏差小于相配合的轴的上偏差时，而大于相配合轴的下偏差，此配合性质为 过渡配合；当孔的上偏差大于相配合的轴的下偏差时，此配合性质为 无法判断 。

3. 公称尺寸至500mm 内确定尺寸精确程度的标准公差等级共有20 级。

向心轴承的公差等级分为 2、4、5、6、0五个等级。

4. 配合公差的数值可以确定孔、轴配合的 配合精度 。

5. 若某孔轴配合的最大过盈为max 34Y m μ=-，其配合公差为54m μ，则此配合的配合性质为过渡配合 。

6. 孔的最大实体尺寸减去其基本尺寸所得的代数差为其下偏差。

7. 在普通平键联结中，其配合尺寸为键宽和键槽宽b ，其基准制应采用基 轴 制。

8. 由于圆锥配合是通过相互结合的内、外圆锥的轴向位置的变化来形成不同的配合性质，而确定相互结合的内、外圆锥的轴向位置的方法可分为 结构型 和 位移型 两种。

9. 几何公差带的四要素分别是 形状 、 大小 、 位置 和 方向 。

圆度公差带的形状为 两个同心圆之间的区域，圆柱度公差带的形状为 两个同心圆柱之间的区域。

二、设孔、轴配合的基本尺寸为Φ60mm ，要求max 50X m μ=+，max 32Y m μ=-，试确定配合公差带的代号，并绘制出其公差带图。

（写出详细的解题过程，20分）解：（1）确定孔、轴的标准公差等级：[][]max max (50)(32)82f D d T X Y m T T μ⎡⎤=-=+--==+⎣⎦查表3-2可知， 846D T IT m μ==，730d T IT m μ== （2）确定孔、轴的公差带：由于题目中没有特殊要求， 故采用基孔制，孔的公差代号为608H φ，0EI =， 46Es m μ=+。

【最新整理，下载后即可编辑】互换性与技术测量复习题一、判断题： 1.公差等级的选用在保证使用要求的条件下，尽量选择较低的公差等级。

（ ） 2.φ30JS6与φ50JS7的基本偏差是相等的。

（ ） 3.∮30G6与∮50G7的基本偏差是相等的。

（ ） 4.在装配图上标注滚动轴承内圈与轴颈的配合时，只标轴颈的公差代号。

（ ） 5.图样标注φ200 -0.021mm 的轴，加工得愈靠近基本尺寸就愈精确。

（ ） 6.R z 参数对某些表面上不允许出现较深的加工痕迹和小零件的表面质量有实用意义。

（ ） 7.评定表面轮廓粗糙度所必需的一段长度称取样长度，它可以包含几个评定长度。

（ ） 8.被测要素采用最大实体要求时，被测要素必须遵守最大实体边界。

（ ） 9.表面粗糙度符号的尖端可以从材料的外面或里面指向被注表面。

（ ） 10.测表面粗糙度时，取样长度过短不能反映表面粗糙度的真实情况，因此越长越好。

( ) 11.螺纹的精度分为精密、中等、粗糙三个级别。

( ) 12.螺纹的公称直径是指螺纹的大径。

( ) 13.齿轮副的接触斑点是评定齿轮副载荷分布均匀性的综合指标。

( ) 14.在过渡配合中，孔的公差带都处于轴的公差带的下方。

( ) 15.对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。

( ) 16.齿向误差ΔF β是评定齿轮传动平稳性的误差指标。

( ) 17.未注公差尺寸即对该尺寸无公差要求。

（ ） 18.端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（ ） 19.光滑量规通规的基本尺寸等于工件的最大极限尺寸。

（ ） 20.规定位置要素Z 是为了保证塞规有一定使用寿命。

（ ） 21.一般来说，零件尺寸的公差等级越高，其基本偏差的绝对值越小。

（ ） 22.光滑极限量规的止规是控制工件的实际尺寸不超过最大实体尺寸。

（ ） 23.表面粗糙度z R 是轮廓最大高度的评定参数。

互换性与技术测量试题及答案一、试题一、选择题（每题2分，共20分）1. 以下哪个不是互换性的基本条件？A. 尺寸一致性B. 几何形状一致性C. 功能一致性D. 材料一致性2. 在互换性设计中，以下哪个参数用于表示零件加工误差？A. 基本尺寸B. 上偏差C. 下偏差D. 公差3. 在技术测量中，以下哪个是测量误差的主要来源？A. 测量工具误差B. 测量方法误差C. 测量环境误差D. 所有以上选项4. 以下哪个测量方法属于间接测量？A. 尺寸测量B. 重量测量C. 温度测量D. 压力测量5. 在互换性设计中，以下哪个表示配合的最小间隙？A. 基本尺寸B. 上偏差C. 下偏差D. 公差二、判断题（每题2分，共20分）1. 互换性设计可以降低制造成本。

（）2. 公称尺寸是指零件的加工尺寸。

（）3. 在技术测量中，绝对误差是指测量值与真实值之间的差。

（）4. 测量误差越小，测量精度越高。

（）5. 在互换性设计中，配合间隙越大，零件磨损越严重。

（）三、填空题（每题2分，共20分）1. 互换性设计的基本原则是保证零件的______、______和______。

2. 在互换性设计中，公差带是由______、______和______组成的。

3. 测量误差包括______误差、______误差和______误差。

4. 在技术测量中，测量方法误差主要包括______误差、______误差和______误差。

5. 互换性设计中的配合分为______配合、______配合和______配合。

四、简答题（每题5分，共20分）1. 简述互换性设计的基本原则。

2. 简述测量误差的分类及特点。

3. 简述互换性设计中的配合种类及其特点。

4. 简述技术测量中减小测量误差的方法。

二、答案一、选择题1. D2. D3. D4. B5. C二、判断题1. √2. ×3. √4. √5. ×三、填空题1. 尺寸一致性、几何形状一致性、功能一致性2. 基本尺寸、上偏差、下偏差3. 系统误差、随机误差、粗大误差4. 方法误差、操作误差、环境误差5. 过盈配合、间隙配合、过渡配合四、简答题1. 互换性设计的基本原则：保证零件的尺寸一致性、几何形状一致性和功能一致性。

第1章绪论一、填空题1．几何参数互换性功能互换性2．完全互换不完全互换不完全互换3．误差检测4．基础标准产品标准方法标准安全和环境保护标准5．R5 R10 R20 R40 先疏后密R80 参数分级很细或基本系列中的优先数不能适应实际情况二、选择题1．ABCD 2．A B 3．B三、判断题1．×2．×3．√4．√四、问答题1．什么是互换性？互换性在机械设计与制造中的意义如何？答：互换性是指在同一规格的一批零件或部件中，任取其一，不需任何挑选、调整或修配（如钳工修理）就能装在机器上，达到规定的性能要求。

互换性给产品的设计、制造、使用和维修都带来了很大的方便。

（1）设计方面从设计方面看，由于采用按互换性原则设计和生产的标准零件和部件，可以简少绘图、计算等设计工作量，缩短设计周期，提高设计的可靠性，有利于产品的多样化和计算机辅助设计。

（2）制造方面从制造方面看，互换性有利于组织大规模专业化生产，有利于采用先进的工艺和高效的专用设备，有利于实现加工和装配过程的机械化、自动化。

互换性与测量技术（3）使用和维修方面从使用和维修方面看，具有互换性的零部件在磨损或损坏后可以及时更换，因而减少了机器的维修时间和费用，可保证机器工作的连续性和持久性，提高了机器的使用价值。

因此，互换性对保证产品质量、提高生产率、降低产品成本、降低劳动强度等方面均具有重要意义，它已成为现代机械制造业中一个普遍遵循的原则。

2．完全互换和不完全互换有何区别？答：完全互换是指在零部件装配或更换时，不需要选择、调整或修配，就可以达到预定的装配精度要求。

例如，常见的螺栓、螺母等标准件的互换性就属于完全互换。

不完全互换是指在装配前需要将零部件预先分组或在装配时需要进行少量修配调整才能达到装配精度的要求。

例如，拖拉机、汽车的活塞销和活塞销孔装配时的分组法装配、减速机轴承盖装配时的垫片厚度调整法装配等都属于不完全互换。

3．按级别分，标准可分为哪几类？答：按级别分，我国的标准可分为国家标准、行业标准、地方标准和企业标准四级。

尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）mm的轴，加工得愈靠近基本尺寸就愈精确。

（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。

-0.067（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。

（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

《互换性与测量技术基础》课后习题答案————————————————————————————————作者：————————————————————————————————日期：第一章什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

（2）优先数是指优先数系中的每个数。

1-7．下面两列数据属于哪种系列？公比为多少？（1）机床主轴转速为200，250，315，400，500，630，、、、单位r/min（2）表面粗糙度R的基本系列为0.012,0.025,0.050,0.100,0.20,、、、，单位为um。

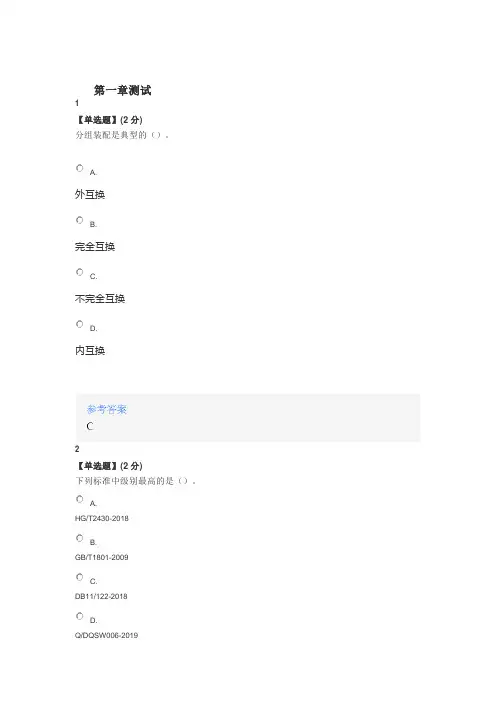

第一章测试1【单选题】(2分)分组装配是典型的（）。

A.外互换B.完全互换C.不完全互换D.内互换2【单选题】(2分)下列标准中级别最高的是（）。

A.HG/T2430-2018B.GB/T1801-2009C.DB11/122-2018D.Q/DQSW006-20193【单选题】(2分)属于优先数系补充系列的是（）。

A.R20B.R80C.R10D.R54【单选题】(2分)当机器零部件生产需要进行厂际协作时，应当采用（）。

A.不完全互换性B.完全互换性C.非标生产D.内互换5【单选题】(2分)优先数系40、50、63、80、100、125,……的公比是（）。

A.2.00B.1.06C.1.12D.1.256【多选题】(2分)精度设计遵循原则（）。

A.经济性B.最优性C.互换性D.匹配性7【单选题】(2分)我国标准中等级最高的是（）。

A.国家标准B.行业标准C.企业标准D.地方标准8【判断题】(2分)凡是合格的零件一定具有互换性。

A.对B.错9【判断题】(2分)优先数系中的任何一个数都是优先数。

A.对B.错10【判断题】(2分)国家标准中强制性标准必须执行,推荐性标准执行与否得看具体情况。

A.错B.对第二章测试1【单选题】(2分)当孔的基本偏差代号在A-H之间时，与基准轴会形成（）。

A.过渡配合B.过盈配合C.间隙配合D.不能确定2【多选题】(2分)基本偏差代号U与h进行配合，形成的配合性质和采用的基准制分别为（）。

A.基孔制B.间隙配合C.过盈配合D.基轴制3【多选题】(2分)公差带关于零线完全对称的基本偏差代号是（）。

A.MB.jsC.JSD.K4【单选题】(2分)Ø30R7/h6的同名配合是（）。

A.Ø30H7/u6B.Ø30H7/s6C.Ø30R8/h8D.Ø30H7/r65【多选题】(2分)最大极限尺寸与公称尺寸的可能的关系是（）。

A.不能确定B.大于C.小于D.等于6【单选题】(2分)基本偏差是（）。

互换性与测量技术基础复习题及答案一、填空1、允许零件几何参数的变动量称为（公差）2、按互换的程度不同，零部件的互换性可分为（完全）互换和（不完全）互换。

3、配合的选用方法有（计算法）（实验法）（类比法）.4、公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。

5、向心滚动轴承（除圆锥滚子轴承）共分为：（B）（C）（D）(E)(G)五等级，其中（B）级最高，（G）级最低。

6、配合是指（基本尺寸）相同的，相互结合的孔和轴的公差带的关系。
