投影仪校验作业指导书1. 概述投影仪作为一种常见的视听设备，其准确的校验对于保证投影效果的质量至关重要。
本作业指导书将介绍投影仪校验的步骤和方法，帮助用户正确地进行投影仪校验。
2. 准备工作在进行投影仪校验之前，需要确保以下准备工作已完成：2.1 选择合适的环境：选择一个光线充足、背景噪声较低的室内环境进行校验，以确保投影效果的准确性。
2.2 清洁投影仪镜头：使用专业的镜头清洁剂和纤维布仔细清洁投影仪镜头，确保无尘和指纹的干扰。
2.3 连接多媒体源：将电脑、手机或其他多媒体设备正确连接至投影仪，以便进行校验和调试。
3. 背景调整3.1 投影仪位置调整：将投影仪放置在投影区域的中心位置，确保投影的图像能够完整地覆盖屏幕或背景墙。
3.2 投影屏幕选择：选择适合的投影屏幕，并确保屏幕表面没有损坏或褪色，以避免影响图像的显示效果。
3.3 投影角度调整：调整投影仪的角度，使投射光线垂直和水平，以获得最佳的投影效果。
4. 图像调整4.1 亮度调整：使用投影仪的亮度调节功能，根据环境光线的亮度和投影屏幕的反射能力，进行合适的亮度调整，以确保图像清晰可见。
4.2 对比度调整：通过调节投影仪的对比度设置，使图像的黑白色彩更加鲜明，提高图像的层次感。
4.3 色彩调整：使用投影仪的色彩调节功能，调整图像的饱和度、色调和色温，以获得逼真的色彩效果。
4.4 锐度调整：通过投影仪的锐度调节功能，调整图像的清晰度，使其更加锐利和清晰。
5. 校验投影效果5.1 清晰度校验：使用校验标准图片或文字显示，观察投影图像的细节和边缘是否清晰，是否有失真或模糊现象。
5.2 色彩准确性校验：使用校验标准图像或色彩样本，检查投影图像的色彩准确性和颜色平衡，确保图像色彩的真实还原。
5.3 色彩温度校验：使用校验工具或测试卡，调整投影仪的色温设置，检查图像的色彩温度是否符合要求，如是否偏红、偏蓝等。
5.4 垂直线性校验：使用校验标尺或网格图像，观察投影图像的垂直线是否直线平行，以判断投影仪的垂直线性是否正常。
投影仪使用规章制度第一章总则为了规范和管理投影仪的使用，保证其正常运作，提高使用效率，特制定本规章制度。
第二章投影仪的使用1. 使用人员必须在预约后方可使用投影仪，不得擅自使用。
2. 使用人员必须根据预约时间使用投影仪，并按时结束使用。
3. 在使用过程中，使用人员应当爱惜投影仪设备，保持设备的干净整洁。
4. 在使用过程中，如发现投影仪出现故障，应当及时向相关工作人员报告，不得私自修理。
第三章投影仪的操作1. 使用人员在使用投影仪前，必须仔细阅读使用说明书，并按照要求正确操作。
2. 使用人员在操作投影仪时，应注意室内光线的明暗度，选择适当的角度投射画面。
3. 使用人员在操作投影仪时，应保持手指干燥，避免在操作过程中弄湿键盘或按钮。
4. 使用人员在操作投影仪时，应保持安静环境，避免在操作过程中产生噪音干扰他人。
第四章投影仪的维护1. 所有使用人员都有责任保持投影仪设备的清洁，在使用完毕后应当归还前仔细清洁设备。
2. 在使用过程中，如发现投影仪设备出现故障或损坏，应当及时向相关工作人员报告，并协助修理。
3. 使用人员应当爱护投影仪设备，并避免在使用过程中造成不必要的损坏。
4. 投影仪设备损坏或丢失的责任由使用人员承担，需要赔偿相应的费用。
第五章投影仪的安全保障1. 使用人员在使用投影仪时，应注意安全防范，避免发生因操作不当造成的安全事故。
2. 在使用过程中，应确保电源和电缆的安全连接，避免因拔插不当导致的电路短路。
3. 在使用过程中，应注意避免将投影仪设备暴露在阳光直射或高温环境下，以免影响设备寿命。
4. 投影仪设备在使用过程中，不得随意更换设备的配件或拆卸设备，避免影响其正常运行。
第六章投影仪的监督管理1. 投影仪设备的使用需经过相关单位审批，并由专人负责管理和监督。
2. 相关管理人员有责任对投影仪设备的使用情况进行监督，及时发现问题并解决。
3. 对于违反规章制度的使用人员，相关管理人员有权对其进行警告、记过或其他处罚。
作业指导书 编号：NO.025标投影仪校验指导书编号QAWI22版本C 题页次 1/3生效日期拟 制审 核 批 准1、目的 确保公司所使用投影仪符合工艺要求，保证投影仪的精度,使投影仪的误差在规定范围内。
2、适用范围 本公司使用的DV-114-MPC5投影仪，且x/y 轴长度允许误差为±0.01mm ，角度为±0.25°。
3、校验标准件其允许误差必须小于待检投影仪的1/3，采用量值传递原则。
4、校验条件温度20±5°C 湿度60%±20%使用标准件：块规(经外校合格)5、校验步骤5.1 校验人员校验时需戴棉手套，块规拿取应轻拿轻放，不可掉落。
使用后擦拭干净并喷涂上 专用油放回盒内，当无适合量块时，可采用量块叠加方式，但不宜超过四块，应保证接触 面无油、无杂物，可采用酒精清洗，使接触后的量块有吸附感为准。
5.2 外观与各部分相互使用：5.2.1.1投影屏幕及工作台面清洁，无油渍、手印,无影响使用功能的碰伤和其他缺陷，物镜应具 有护盖保证装置,且物/目镜清晰，无模糊等现象，屏幕旋钮及固定旋钮作用应切实可靠。
5.2.1.2 X 轴和Y 轴摇柄及焦距轮在摇动时应平稳，自然，无阻滞和卡住现象,且X 轴和Y 轴之数显 示器应清晰/准确；X 轴和Y 轴及焦距轮不允许有超极限作用, 微调装置作用应切实有效。
5.2.1.3投影仪上有关电性能方面的装置作用，开关性能良好,显示，照明正常，且应具有安全性 及实效性。
5.2.2方法：目视和手感5.3 零值误差：5.3.1要求：开启投影仪上电源开关旋转屏幕旋钮器，屏幕上的基准线与投影板上基准线重合， X 轴和Y 轴数显器上会显示“0.000”字样，而角度数显器也会显示“0°00”字样。
5.3.2方法：目视5.4 测量误差5.4.1X 轴与Y 轴测量误差5.4.1.1要求：DV-114-MPC5投影仪在X 轴和Y 轴上各取三点测量且三点应均匀颁在测量量程上,每个检测点测量三次，求出其平均值，该平均值与标准量块之差小于或等于允许误差，即d ≤允许误差。
投影仪校验作业指导书一、引言投影仪是一种常用的教学设备，其正常工作是保证课堂教学顺利进行的关键。
为了确保投影仪的准确性和稳定性，每位教师都需要进行定期的投影仪校验。
本作业指导书旨在为教师提供详细的投影仪校验操作指南，以确保投影仪的正常使用。
二、所需工具在进行投影仪校验之前，请确保以下工具齐备：1. 笔记本电脑或桌面电脑2. 投影仪校验软件3. HDMI 或 VGA 数据线（根据投影仪接口类型而定）4. 校验仪器（包括定标卡、亮度计等）三、投影仪校验步骤1. 确认投影仪电源与连接：a. 将投影仪插头连接到电源插座，并打开电源开关。
b. 使用HDMI或VGA数据线将投影仪与电脑连接。
2. 检查镜头状况：a. 使用干净的柔软布清洁投影仪镜头，确保无灰尘或污渍。
b. 检查镜头表面是否有划痕或损坏，如有损坏应及时更换镜头。
3. 启动投影仪：a. 按下投影仪的开机按钮，等待投影仪启动。
b. 检查投影仪的指示灯是否正常工作。
4. 校验投影仪对焦度：a. 打开投影仪校验软件，选择对焦功能。
b. 使用定标卡放置在教室屏幕中央，调整投影仪镜头，使图像清晰可见。
5. 校验投影仪亮度：a. 打开投影仪校验软件，选择亮度功能。
b. 使用亮度计测量屏幕上的亮度值，确保投影仪亮度在标准范围内。
6. 校验投影仪色彩准确性：a. 打开投影仪校验软件，选择色彩准确性功能。
b. 使用投影仪校验软件提供的色彩对比图案，观察屏幕上的色彩是否准确无误。
7. 确认投影仪的投影范围：a. 打开投影仪校验软件，选择投影范围功能。
b. 用白色墙壁或幕布作为投影目标，调整投影仪，确保投影范围完整、无失真。
8. 校验投影仪中的其他功能（如变焦、变焦比例、变形校正等）：a. 按照投影仪制造商提供的操作手册，进行相应的功能校验。
b. 针对功能的不同性质，按照相应的校验步骤进行操作。
四、常见问题与解决方案1. 投影仪无法开机：解决方案：检查电源插头是否插紧，确保电源供应正常。
投影仪校准规范投影仪校准是指在使用投影仪之前，对其进行一系列调整和校正，以确保投影仪能够正常工作，达到最佳的投影效果。
投影仪校准规范是对投影仪校准过程中的步骤、方法和要求进行详细的规定，旨在保证校准的准确性和一致性。
本文将从投影仪校准的目的、校准步骤和校准要求等方面进行阐述，以指导用户进行投影仪校准。
一、投影仪校准的目的投影仪校准的目的是确保投影仪能够准确、清晰地显示图像，以达到最佳的视觉效果。
通过校准，可以消除投影仪显示图像时可能存在的色偏、畸变、亮度不均等问题，提高图像的真实性和可视性，从而满足用户对于投影效果的要求。
二、投影仪校准的步骤1. 准备工作：首先，需要将投影仪放置在合适的位置，确保有足够的距离和空间进行调整。
同时，检查投影仪的各项功能是否正常，确保校准的顺利进行。
2. 调整焦距：使用遥控器或手动调节投影仪的焦距，将图像调整到清晰锐利的状态。
可以通过放映一张测试图像来进行调节。
3. 调整投影仪位置：根据实际情况，选择适合的投影仪位置，调整投影仪的高度和角度，确保投影的图像平面和屏幕完全对齐。
4. 调整图像尺寸：使用投影仪的变焦和变焦功能，调整图像的尺寸，使其填满屏幕的全部区域。
根据需要，可以进行适度的放大或缩小。
5. 校准亮度和对比度：使用投影仪的亮度和对比度调节功能，调整图像的亮度和对比度，使其在不同环境下都能够清晰可见，并且不会影响观看者的视觉感受。
6. 校准色彩和色温：使用投影仪的色彩和色温调节功能，调整图像的色彩和色温，使其呈现出准确、真实的颜色。
可以使用专门的色彩测试仪器来进行校准。
7. 检查校准效果：根据实际需求，播放一段视频或放映一张图片，观察图像的效果。
如果有需要，可以进行微调和再次校准，直到达到满意的效果。
三、投影仪校准的要求1. 准确性：投影仪校准需要准确地调整各项参数，确保图像的显示效果符合预期。
校准过程中需要使用准确可靠的测试工具和方法，确保校准结果的准确性。
投影仪校验作业指导书一、概述投影仪是一种常见的多媒体设备，用于将图像或视频投射到屏幕或其他平面上。
为了确保投影仪的正常运行和显示效果，对其进行定期的校验是至关重要的。
本作业指导书旨在提供投影仪校验的详细步骤和操作指导，以确保校验过程的准确性和有效性。
二、准备工作在进行投影仪校验之前，需准备以下工具和材料：1. 投影仪2. 校验仪器（例如，色标校准器、亮度计、对比度计等）3. 校准图像或视频素材4. 清洁布或纸巾三、校验步骤请按照以下步骤执行投影仪的校验：1. 清洁投影仪：使用清洁布或纸巾擦拭投影仪外壳、镜片和过滤器，确保投影仪表面干净无尘。
2. 连接仪器：将校验仪器（如色标校准器）连接到投影仪的输入端口。
确保连接稳固且信号传输正常。
3. 调整亮度：将投影仪的亮度设置为默认值。
使用亮度计测量投影仪输出的光强度，并记录下亮度数值。
4. 调整对比度：将投影仪的对比度设置为默认值。
使用对比度计测量投影仪输出的对比度水平，并记录下对比度数值。
5. 调整色彩：使用色标校准器生成校准图像或视频素材。
将校准图像或视频素材播放到投影仪上，并根据校准图像上的指示调整投影仪的色相、饱和度和色温等参数。
6. 检查横向和纵向畸变：使用纸板或直尺在投影的屏幕上绘制直线。
观察投影仪是否存在横向或纵向畸变现象，并调整投影仪的镜头或位置，以消除畸变。
7. 检查图像清晰度：使用清晰的图像或文字素材投影到屏幕上，观察图像或文字的清晰度。
如发现模糊、不清晰等问题，需调整投影仪的焦距或对焦功能。
8. 重复校验：根据需要，可重复执行上述步骤，以确保投影仪的校验结果准确无误。
四、校验结果记录在完成投影仪校验后，需将校验结果记录下来，以备将来参考。
校验结果的记录应包括以下信息：1. 校验日期和时间2. 校验所使用的仪器和工具3. 投影仪的型号、序列号和其他相关信息4. 亮度、对比度以及色彩校准的数值5. 存在的问题或异常情况（如畸变、模糊等）五、维护和保养为了保持投影仪的正常工作状态和延长其使用寿命，需进行定期的维护和保养。

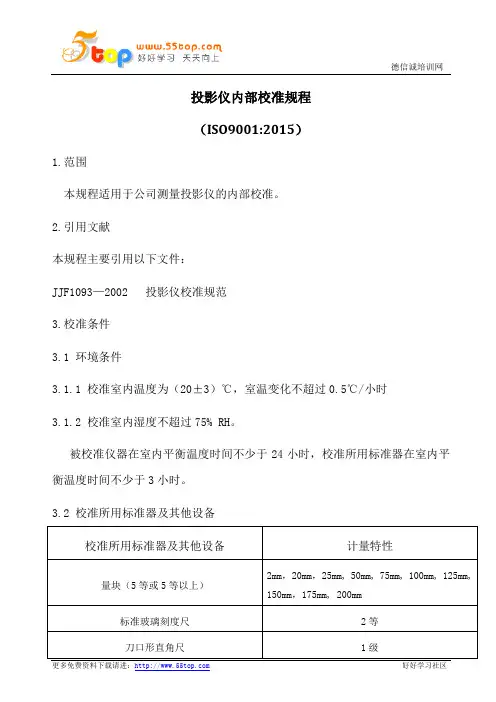

投影仪内部校准规程（ISO9001:2015）1.范围本规程适用于公司测量投影仪的内部校准。
2.引用文献本规程主要引用以下文件：JJF1093—2002 投影仪校准规范3.校准条件3.1 环境条件3.1.1 校准室内温度为（20±3）℃，室温变化不超过0.5℃/小时3.1.2 校准室内湿度不超过75% RH。
被校准仪器在室内平衡温度时间不少于24小时，校准所用标准器在室内平衡温度时间不少于3小时。
3.2 校准所用标准器及其他设备校准所用标准器及其他设备计量特性量块（5等或5等以上）2mm，20mm，25mm, 50mm, 75mm, 100mm, 125mm, 150mm，175mm, 200mm标准玻璃刻度尺2等刀口形直角尺1级4.校准项目和校准方法首先检查外观，确定没有影响校准计量特性的因素后再进行校准。
4.1 工作台纵横（垂）向移动的相互垂直度用刀口形直角尺以影像法进行测量。
4.2 仪器示值误差用标准玻璃刻度尺以10倍物镜和透射光照明测量。
测量时，将玻璃刻度尺安置在工作台的中间位置，使投影仪示值处于零位附近，调整玻璃刻度尺与工作台移动方向平行。
再在影屏中心的邻近位置上安置双刻线分划板与mm刻线平行，同时微调工作台使双刻线对准标准玻璃刻度尺的零位，在读数装置上读得A0，按校准间隔移动工作台，使各校准点处标准玻璃刻度尺与双刻线分划板的双刻线对准，并在读数装置上读得Ai，各校准点处的示值误差δi（单位mm）δi=(Ai–A0)-Li式中：Li——标准玻璃尺所用一段的实际尺寸，mm。
工作台X轴向允许示值误差=3+L/25um工作台Y轴向允许示值误差=3+L/25um）4.3 投影物镜光轴和投射照明光轴与工作台面的垂直度在透视光照明下，正确调整灯丝的位置，将可变光阑调至最小，分别安装各倍物镜。
将研合好的2mm和20mm量块平放在玻璃工作台上，调整工作台使量块影像清晰，并使量块影像大致处于影屏的中心位置，2mm量块两侧应同样清晰且无可见之阴影。
投影仪成品检验规范方案1.引言投影仪是一种常用的影像显示设备，广泛应用于教育、商务、娱乐等领域。
为确保投影仪产品的质量和性能达到客户要求和国家标准，制定本检验规范方案，明确检验流程和标准要求。
2.质量检验要求在进行投影仪成品检验时，需要对以下方面进行质量检验：-外观检查：包括外壳表面、按键、接口、标识等方面的检查，确保没有明显的划痕、凹陷、脱落等问题。
-功能性检查：包括投影功能、调焦功能、图像比例调整、颜色复原等功能的检查，确保投影仪能正常工作并达到预期的效果。
-光学检查：确保投影仪的光学系统正常运作，没有明显的散光、调焦不准等问题。
3.检验流程-外观检查：检查投影仪外观是否完整，无明显的划痕、凹陷等问题。
-功能性检查：使用调试设备进行投影测试，检查投影效果、调焦功能、图像比例调整等是否正常。
-光学检查：使用测试仪器对投影仪的光学系统进行检查，检查是否存在散光、调焦不准等问题。
-性能测试：进行性能测试，如音效检测、亮度测试等，确保投影仪的性能指标符合国家标准和客户要求。
4.检验指标与标准-外观检查：外壳表面不得有划痕、凹陷、脱落等问题。
-功能性检查：投影效果清晰、图像比例调整正常、调焦功能准确。
-光学检查：投影仪无明显的散光、调焦不准等问题。
-性能测试：亮度符合国家标准、音效清晰且音量适中等。
5.检验记录与报告每次进行投影仪成品检验时，需要记录以下内容：-检验日期、检验人员、检验仪器设备等信息。
-检验结果，包括外观检查、功能性检查、光学检查和性能测试的结果。
-异常情况的处理记录，以及对后续处理措施的建议。
最终将检验结果以报告的形式提交给相关部门，并储存档案备查。
6.检验设备和工具进行投影仪成品检验需要使用以下设备和工具：-外观检查：放大镜、连续拍照设备等。
-功能性检查：调试设备、测试卡等。
-光学检查：散光检测仪、调焦测试仪等。
-性能测试：亮度测试仪、音频测试仪等。
7.周期性检验为确保投影仪产品的质量和性能持续符合标准要求，需要定期进行周期性检验。
1.0 目的：訂定產品之組立外觀檢驗規範，以利品質保證之推行。
2.0 範圍：凡屬本公司所有產品之組立外觀檢驗，均適用本規範。
3.0 權責：本公司所有產品之組立外觀檢驗依本規範實施。
4.0 參考文件/ 相關文件:
中華民國品質學會發行COSMETIC DEFCETS SCALE CHART (EFA QC-C0192) 。
5.0 名詞定義:
N/A
6.0 作業內容：
6.1 三個次缺(Minor) ＝一個主缺(Major) 。
6.2 檢驗條件：將待測物置於正常照度下，兩眼距待測物以30 cm 檢驗之，每面檢驗時間約5~7秒。
6.3 檢查區域：檢查面依產品組立後之位置可分為Ａ、Ｂ、Ｃ三區
6.3.1 Ａ區：產品於使用者正面可見部分，如面板、上蓋Logo 面。
6.3.2 Ｂ區：產品於使用者正面不可見部分，如背面、側面。
6.3.3 Ｃ區：產品底面部分。
6.4 檢查項目及判定標準：。
天津康赢科技发展有限公司投影仪检验报告（功能与外观）编制：＿＿＿＿审核：＿＿＿＿＿＿批准：＿＿＿＿＿＿CONTENTS:一、目的 (3)二、适用范围 (3)三、检验方式和接收水准 (3)四、缺点定义 (3)4.1严重缺点 (CRITICAL) (3)4.2重要缺点（MAJOR) (3)4。
3次要缺点（MINOR） (3)五、包装检查标准 (4)六、外观/形合检查标准 (4)6．1 检查面定义 (4)6．2外观术语 (5)6．3检查条件 (5)6．4判定基本原则 (5)6．5 缝隙检查标准 (6)6．6 色点/异物/划痕检查标准 (6)6．7 其他检查标准 (7)一、检验目的受客户委托对投影仪进行检验，为区分良品及不良品提供可靠的依据，判断该投影仪的品质。
二、适用范围该报告仅适用于提供投影仪的功能检验及质量判定.三、检验方式和接收水准。
3．1抽样接收水准：一般情况下,采用MIL—STD-105E抽样标准，进行一次样机检测，G = II , 缺陷数为不合格品数，AQL水准：Critical （CR）=0,Major（MAJ）=0。
4 ，Minor（MIN)=1.0.3．2检查顺序：包装检查→外观/形合检查→基本功能检查→性能参数测试四、缺点定义4.1严重缺点 (CRITICAL）——对人身安全造成伤害或存在安全隐患的缺陷，或与法律法规有冲突的缺陷.4.2重要缺点 (MAJOR）——产品的功能不良，不能达到使用效果，或严重影响外观收货标准，及其它可能引起投诉的缺陷；4.3次要缺点（MINOR）——生产中造成的轻微不良,但不影响使用功能，不用更换零件稍作加工即可修复使用的缺陷.五、包装检查标准六、外观/形检查标准6．1 检查面定义A面：投影仪正面或正常使用时第一眼可看到的表面.如按键的正面、天线正表面.B面：不在直视范围。
如投影仪的上、下、左、右四个侧面和背面其它组件的侧面，以及其它投影仪配件（如充电器、外接线等）的外观面。
第一章总则第一条为规范公司投影仪的使用和管理，提高投影仪的使用效率，确保投影仪的正常运行和保养，特制定本制度。
第二条本制度适用于公司所有使用投影仪的部门和个人。
第三条本制度遵循公平、合理、高效的原则，确保投影仪资源的合理配置和有效利用。
第二章投影仪的采购与验收第四条投影仪的采购应遵循公司采购流程，由相关部门提出采购申请，经批准后由采购部门负责采购。
第五条采购部门应选择质量可靠、性能稳定、售后服务完善的供应商，确保投影仪的质量。
第六条投影仪到货后，由相关部门进行验收，验收合格后方可投入使用。
第三章投影仪的使用第七条投影仪的使用应遵循以下规定：（一）使用投影仪前，应检查设备是否完好，电源是否正常，如有问题应及时报告。
（二）使用投影仪时，应保持室内光线适宜，避免强光直射投影仪屏幕。
（三）投影仪使用过程中，应避免剧烈震动和碰撞，以免损坏设备。
（四）使用完毕后，应关闭投影仪电源，拔掉电源线，确保设备安全。
（五）投影仪操作人员应具备基本操作技能，确保操作规范。
第八条投影仪的使用时间应合理安排，避免长时间连续使用，以免设备过热损坏。
第九条使用投影仪时，应爱护设备，不得随意拆解、改装或私自带出公司。
第四章投影仪的维护与保养第十条投影仪的维护与保养工作由相关部门负责，具体如下：（一）定期检查投影仪的运行状态，发现问题及时报告。
（二）保持投影仪的清洁，定期擦拭镜头和投影仪表面。
（三）定期检查投影仪的电源线和接口，确保连接牢固。
（四）根据投影仪的使用频率，定期进行保养，包括清洁、润滑、检查等。
第十一条投影仪的保养周期为每季度一次，特殊情况可适当调整。
第五章投影仪的报废与处置第十二条投影仪达到报废标准或因故障无法修复时，由相关部门提出报废申请，经批准后由采购部门负责处置。
第十三条投影仪报废后，应按照国家相关规定进行处置，确保环境保护。
第六章责任与奖惩第十四条违反本制度，造成投影仪损坏、丢失或影响公司正常工作的，由责任部门和个人承担相应责任。
投影仪校验（制度范本、DOC格式）.DOC

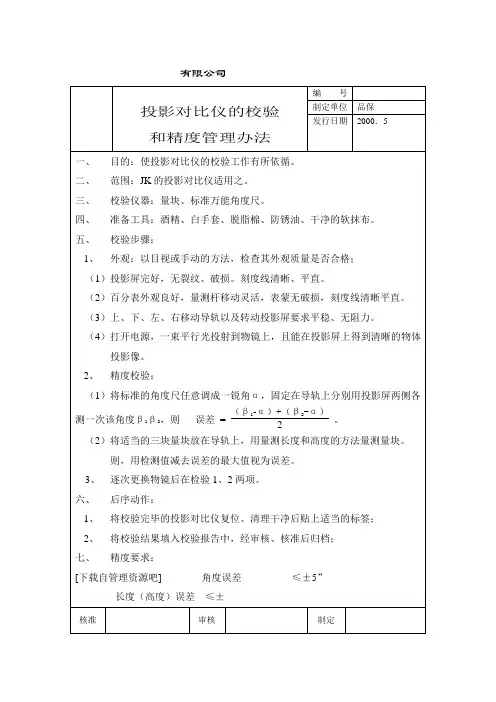

投影对比仪的校验和精度管理办法编号制定单位品保发行日期2000、5
一、目的：使投影对比仪的校验工作有所依循。
二、范围：JK的投影对比仪适用之。
三、校验仪器：量块、标准万能角度尺。
四、准备工具：酒精、白手套、脱脂棉、防锈油、干净的软抹布。
五、校验步骤：
1、外观：以目视或手动的方法，检查其外观质量是否合格；（1）投影屏完好，无裂纹、破损。
刻度线清晰、平直。
（2）
百分表外观良好，量测杆移动灵活，表蒙无破损，刻度线清晰平直。
（3）上、下、左、右移动导轨以及转动投影屏要求平稳、无阻力。
（4）打开电源，一束平行光投射到物镜上，且能在投影屏上得到清晰的物体投影像。
2、精度校验：
（1）将标准的角度尺任意调成一锐角α，固定在导轨上分别用投影屏两侧各测一次该角度β1β2，则误差 = 。
（2）将适当的三块量块放在导轨上，用量测长度和高度的方法量测量块。
则，用检测值减去误差的最大值视为误差。
3、逐次更换物镜后在检验
1、2两项。
六、后序动作：
1、将校验完毕的投影对比仪复位、清理干净后贴上适当的标签；
2、将校验结果填入校验报告中，经审核、核准后归档；
七、精度要求：
角度误差≤±5” 长度（高度）误差≤±0、02核准审核制定。
